Perusasetus

näyttösysteemi


Erästä muuta projektia varten piti kehittää hyvin näkyvä näyttöjärjestelmä. Näytöiksi valikoitui yksinkertaiset 7-segmentti LED näytöt. Näistä tuli ensialkuun tehtyä pari eri kokoversiota. Pienempi 0.3" moduli valikoitui tähän 410:n mittaristoon asennettavaksi. Näytöissä idea on itsenäiset modulit mitä voi sitten ketjuttaa tarvittavan määrän peräkkäin. Moduleissa voi tietenkin näyttää mitä vaan mikä pälkähtää softa-ukon päähän.
Itse prossu systeemissä on melko vaatimaton Arduino Nano moduli. Arduino valikoitui jälleen helpon kehitys/ohjelmointiympäristön ansiosta.

Prossukortille joukko mittauksia ja muuta tarvittavaa I/O tavaraa. Mittauksia:
- pari lämpötilaa
- pulssilaskenta (rundit tai nopeus)
- potentiometrin luku
- virtamittari
- pari jännitemittausta

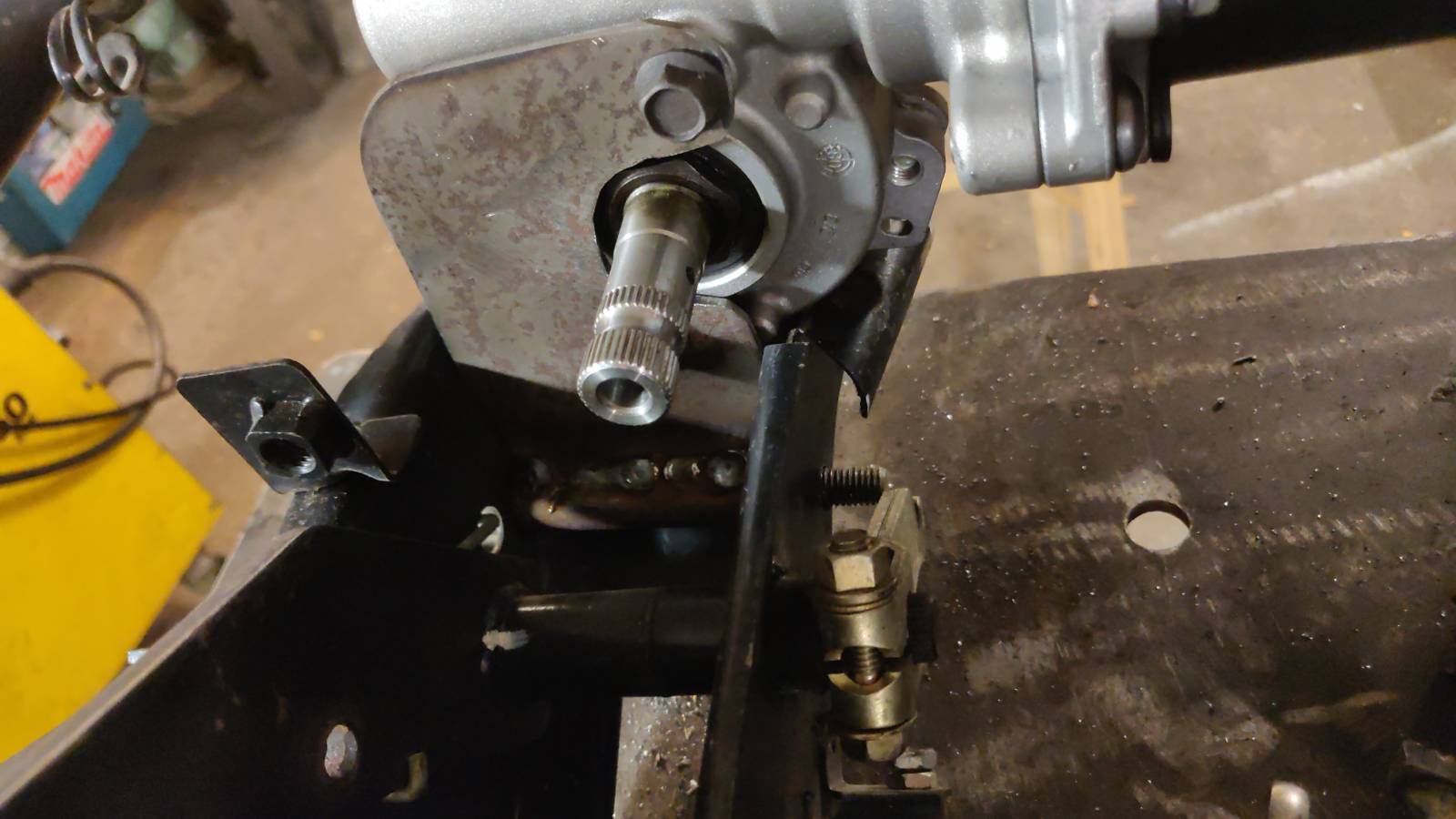

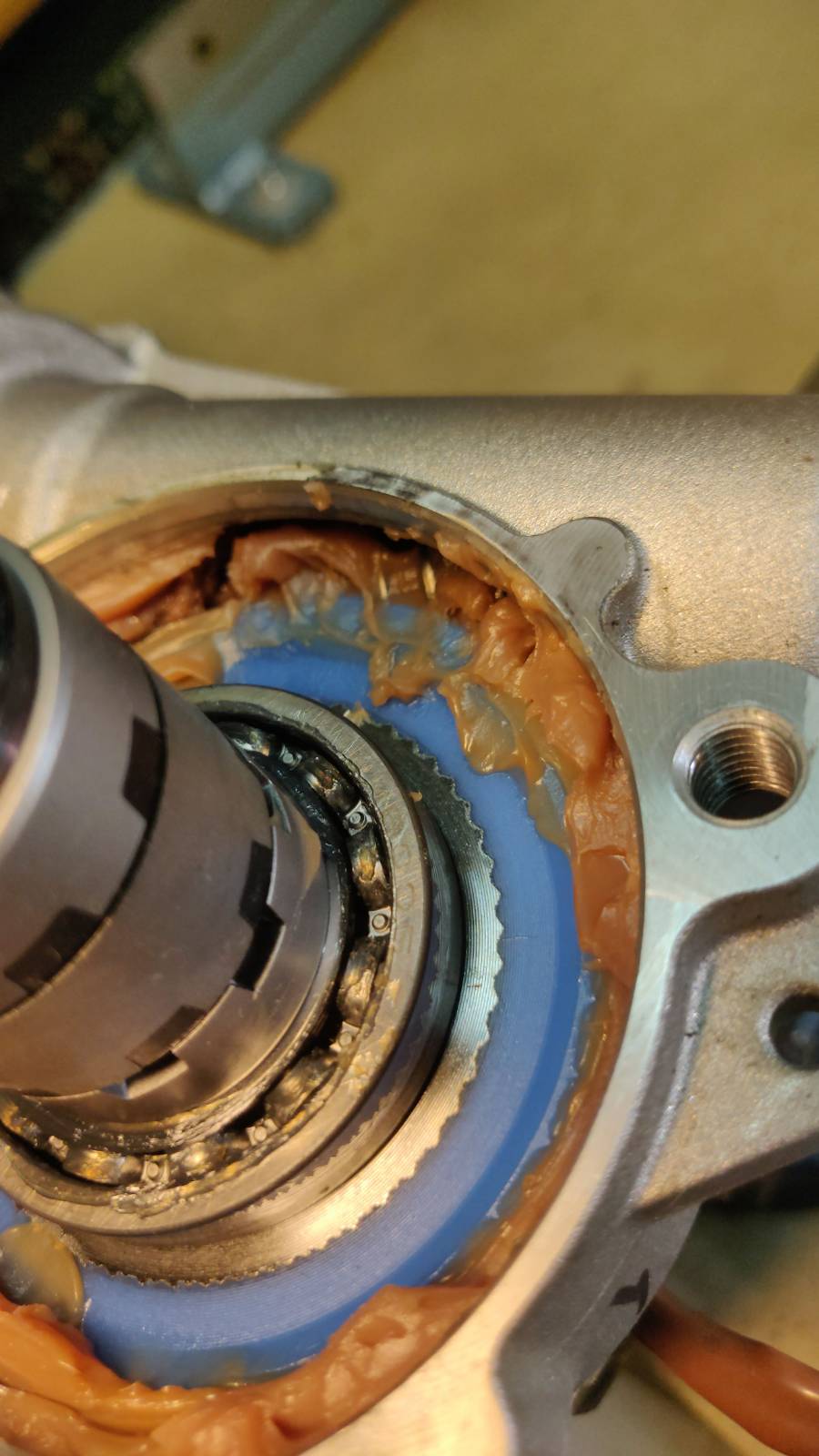

- lisäksi CAN väylä vaikkapa EPAS kontrollerin ohjausta varten





Näyttöjen kiinnitystä varten SJ410:n mittaristoon 3D-osasto ahkeroi tällaisen sovitelevyn.


Liitetiedostot
Click image for larger version

Name:	isot_nautot.jpg‎
Views:	1070
Size:	160,7 Kt
ID:	108661   Click image for larger version

Name:	pienet_nautot.jpg‎
Views:	1083
Size:	148,0 Kt
ID:	108662   Click image for larger version

Name:	3D_hommia.jpg‎
Views:	69
Size:	134,8 Kt
ID:	108663   Click image for larger version

Name:	nayttöpaneli.jpg‎
Views:	1088
Size:	138,8 Kt
ID:	108664   Click image for larger version

Name:	nayttöpaneli_takaa.jpg‎
Views:	1070
Size:	187,1 Kt
ID:	108665
