Suzuki K100RS


Projektilla on surullinen alkupiste.Taisi olla 2014 kun kundi lainasi faijan Bemaria kun piti käydä kavereiden kanssa Tampereella. Pitkä tarina lyhyesti: Kundi selvisi, Bemari ei. Selitys tietysti oli, että kuuttakymppiä ajoin. Pyörä kasassa molemmilta sivuilta, keula taipunut, etuvanne solmussa, tankki saanu vähän hittiä yläpuolelta ja alapuolella keskiständi taipunut muodottomaksi. Ihme kyllä motti säilyi ehjänä.

Samoihin aikoihin Juuso oli ostanut tollasen 410 LWB raadon. Taisi olla lavan osien takia.

Kunhan onnettomuudesta oli selvitty ja vaimo motivoinut minut luopumaan moottoripyöräilystä niin idea heräsi. Mitäs jos noista kombinoitaisiin Suzuki K100RS special edition. Pääsisi itse vielä ajamaan Bemarilla.

No tästä alpupisteestä on nyt kulunut 10 vuotta, mutta nyt viimein on alkanut tapahtumaan jotain.



Liitetiedostot
Click image for larger version

Name:	Aihio_1.jpg‎
Views:	2743
Size:	160,4 Kt
ID:	107330   Click image for larger version

Name:	aihio_2.jpg‎
Views:	599
Size:	205,3 Kt
ID:	107331   Click image for larger version

Name:	k100_1.jpg‎
Views:	594
Size:	146,8 Kt
ID:	107332   Click image for larger version

Name:	k100_2.jpg‎
Views:	582
Size:	75,9 Kt
ID:	107333   Click image for larger version

Name:	k100_4.jpg‎
Views:	568
Size:	92,8 Kt
ID:	107334

Click image for larger version

Name:	k100_5.jpg‎
Views:	2772
Size:	163,4 Kt
ID:	107335   Click image for larger version

Name:	k100_6.jpg‎
Views:	530
Size:	97,6 Kt
ID:	107336
Vastaa lainaten
  #2
Vanha 12.07.2024, 01:33
Säätäjä_setä:n Avatar
Säätäjä_setä Säätäjä_setä ei ole kirjautuneena
Konkari++

Rekisteröitynyt: 07.12.08
Sijainti: Espoo
Viestit: 704
Perusasetus

Varhaista tuumailua


Ensimmäinen havainto oli, että Bemarin kone on aika pitkä ja myäs leveä.



Kardaaniveto tietysti helpottaa kytkentää, mutta kardaanihan on ihan moottorin oikeassa laidassa. No ei vielä murehdita tätä.



Ja sitten se havainto, että jos vehkeellä meinaa peruuttaa niin 410:n vaihteistohan siihen on laitettava mukaan. Sattumalta tuli sovitettua vaihdelootan lähtöpuolen yokea kytkinakseliin ja sopihan se.




Tuosta vaan puuttui tukilaakeri mikä normaalisti on vauhtipyörässä. No ei hätää käännyin muuan keverini puolee joka harrastaa konepajahommia. Näin syntyi tukilaakeri input akselille.

https://www.youtube.com/watch?v=01RGl8S5dxo
https://www.youtube.com/watch?v=RP4uMLFKzcs
Liitetiedostot
Click image for larger version

Name:	pitka_kone.jpg‎
Views:	2715
Size:	93,9 Kt
ID:	107337   Click image for larger version

Name:	K100_kardaani.jpg‎
Views:	2749
Size:	138,5 Kt
ID:	107338   Click image for larger version

Name:	410_vaihteiston_input.jpg‎
Views:	2727
Size:	263,4 Kt
ID:	107339

Viimeksi muokannut Säätäjä_setä : 12.07.2024 02:50
Vastaa lainaten
  #3
Vanha 12.07.2024, 01:46
Säätäjä_setä:n Avatar
Säätäjä_setä Säätäjä_setä ei ole kirjautuneena
Konkari++

Rekisteröitynyt: 07.12.08
Sijainti: Espoo
Viestit: 704
Perusasetus

410 rungon entraus


10v hautomisen jälkeen projekti nytkähti liikkeelle 410:n rungon entrauksella. Viime kesänä siihen uhrattiin muutama tunti ja tänä kesänä vähän lisää. Haperoa on sano. No kun tarpeeksi tekee uusia paloja ja osia niin eiköhän siitä vielä kantavan saa.



Näillä tempuilla siihen saatiin jouset ja akselit alle niin, että projektia on helpompi siirrellä ja pääsee sovittelemaan vaihteistoja ja mottia.
Liitetiedostot
Click image for larger version

Name:	saiskohan_tosta_viela_kantavan.jpg‎
Views:	2822
Size:	323,2 Kt
ID:	107340   Click image for larger version

Name:	pienii_ruostehommii.jpg‎
Views:	595
Size:	306,0 Kt
ID:	107341   Click image for larger version

Name:	pienii_ruostehommii_2.jpg‎
Views:	556
Size:	320,1 Kt
ID:	107342   Click image for larger version

Name:	uutta_osaa_1.jpg‎
Views:	587
Size:	217,4 Kt
ID:	107343   Click image for larger version

Name:	uutta_osaa_2.jpg‎
Views:	568
Size:	293,7 Kt
ID:	107344

Click image for larger version

Name:	uutta_osaa_3.jpg‎
Views:	515
Size:	96,3 Kt
ID:	107345   Click image for larger version

Name:	tuumailua.jpg‎
Views:	586
Size:	175,7 Kt
ID:	107346   Click image for larger version

Name:	viimeistelya.jpg‎
Views:	597
Size:	150,7 Kt
ID:	107347

Viimeksi muokannut Säätäjä_setä : 12.07.2024 01:50
Vastaa lainaten
  #4
Vanha 12.07.2024, 02:09
Säätäjä_setä:n Avatar
Säätäjä_setä Säätäjä_setä ei ole kirjautuneena
Konkari++

Rekisteröitynyt: 07.12.08
Sijainti: Espoo
Viestit: 704
Perusasetus

Synnytys käynnistyy


Tiukkaa tekee joka suunnassa, mutta ei lannistuta vielä.





Tässä on suunnilleen "pääpiirustukset". Motti tohon jotenkin vinoon ja vaihteistot perään. Vaihteistoja joutuu siirtämään taaksepäin ja ehkä välikardaaniakin lyhentämään. No tällä konfiguraatuolla yritetään.

Ettei kaikkia akseleita tarttis tehdä uusiksi niin hyvä oivallus oli vaihtaa etu- ja takakardaani ristiin. Näin jakolaatikko siirtyy noin 100mm taaksepäin. Tietenkin kiinikkeet pitää askarrella uuteen paikkaan.

Liitetiedostot
Click image for larger version

Name:	sovittelua_1.jpg‎
Views:	2757
Size:	324,3 Kt
ID:	107348   Click image for larger version

Name:	master_plan.jpg‎
Views:	2642
Size:	126,5 Kt
ID:	107349   Click image for larger version

Name:	pitka_paketti.jpg‎
Views:	540
Size:	112,0 Kt
ID:	107351   Click image for larger version

Name:	kardaanit_huollettu.jpg‎
Views:	2686
Size:	114,7 Kt
ID:	107350

Viimeksi muokannut Säätäjä_setä : 12.07.2024 02:11
Vastaa lainaten
  #5
Vanha 12.07.2024, 02:17
Säätäjä_setä:n Avatar
Säätäjä_setä Säätäjä_setä ei ole kirjautuneena
Konkari++

Rekisteröitynyt: 07.12.08
Sijainti: Espoo
Viestit: 704
Perusasetus

Tekeminen alkaa


Puusilmästä materiaalia ja Bemarin rungosta kiinikeitä. Kuvassa näkyvä Liiterin saha osoittautunut hintaansa paremmaksi työkaluksi.
Liitetiedostot
Click image for larger version

Name:	materiaalia_Liiterin_saha.jpg‎
Views:	700
Size:	339,5 Kt
ID:	107352   Click image for larger version

Name:	point_of_no_return.jpg‎
Views:	665
Size:	145,3 Kt
ID:	107353
Vastaa lainaten
  #6
Vanha 12.07.2024, 02:30
Säätäjä_setä:n Avatar
Säätäjä_setä Säätäjä_setä ei ole kirjautuneena
Konkari++

Rekisteröitynyt: 07.12.08
Sijainti: Espoo
Viestit: 704
Perusasetus

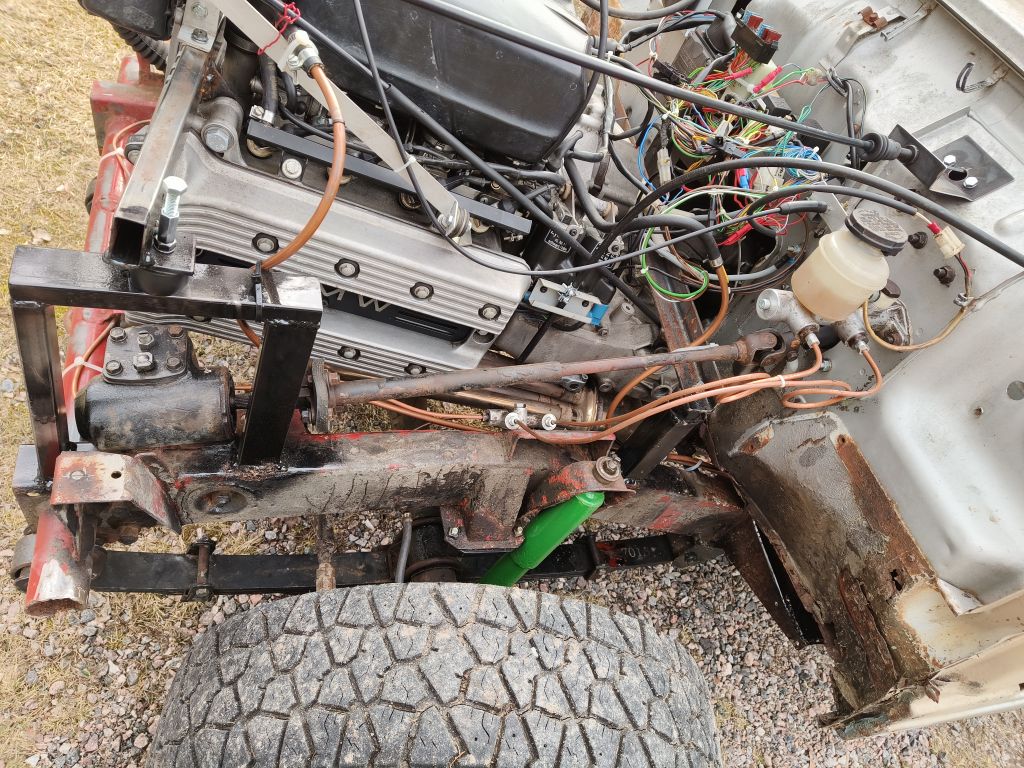

Moottorin kiinikkeet


Prätkässä kone roikkuu rungosta. Tästä lähti versio 1.0 toteutus etenemään. Poikittaispalkit eteen ja taakse sitten koko paketti tolppien ja vaimenninkumien nokkaan.



Ohjausvaihteen ympärille joutui tekemään tollasen himmelin.

Liitetiedostot
Click image for larger version

Name:	etukannake.jpg‎
Views:	2710
Size:	100,0 Kt
ID:	107354   Click image for larger version

Name:	taka_kannake.jpg‎
Views:	544
Size:	254,4 Kt
ID:	107355   Click image for larger version

Name:	tolpat_1.jpg‎
Views:	521
Size:	132,0 Kt
ID:	107356   Click image for larger version

Name:	tolpat_2.jpg‎
Views:	548
Size:	48,9 Kt
ID:	107357   Click image for larger version

Name:	taka_kannake_2.jpg‎
Views:	529
Size:	95,8 Kt
ID:	107358

Click image for larger version

Name:	himmeli.jpg‎
Views:	2707
Size:	147,1 Kt
ID:	107359
