Porilaisen RRC vm.82 rojekti (Nyk. "Arctic Rhino")

[Kaitsu67]

Alkuperäinen kirjoittaja Porin SNAFU

ja kun halavalla saatiin niin 35" Maxxis Creepy Crawlwerit... ja tietenkin piti fiilistellä ja laittaa näön vuoksi alle

Mikäs vannekoko? Ja offset? Kiinnostais tuo tieto....

[Arctic Rhino]

Alkuperäinen kirjoittaja Kaitsu67

Mikäs vannekoko? Ja offset? Kiinnostais tuo tieto....

Vanne on 15" ja offsetti näuttää olevan (todennäköisesti) tuo -32 mm, veikkaisin. ei ainakaan kovin kaukana.

-Joel

[Arctic Rhino]

tervehdys tasapuolisesti kaikille taas kerran
Tässä kun työt (harrastuksia haittaavat) on antaneet myöden ja rojektissa hiljalleen hilattu ettiappäin on tullut mieleen tämä ihanaakin ihanempi turvakaarikysymys... noh tuossa kun pohdiskeltiin ja laitettiin ongelmat järjestykseen todettiin että olisi kiva saada sellaset osittain ulkopuoliset (edestä) ja osittain sisäpuoliset (takaa) ks. kuva joka antoi osittaisen inspiraation tuolla liitteenä

ja tämä malli on vasta ns. "skissi" jolla kasselen toimiiko ideat, sitten kun olen tähän tyytyväinen menen mitan kanssa autolle ja täsmennän nämä ja ajan uudet laskelmat ja hienosäädetään (piiitkä rosessi laiskalla).

jokatapauksessa, kun on ihan työkseen joutunut tällasia laskemaan ja joskus paljonkin lähdin tekemään alla olevan laisia...

Suuri idea minulla on seuraavanlaiset, ja kommentoikaa toki

• haluttiin tosiaan edestä ulkonevat ja takaa sisällä kulkevat (ks neitstä poimittu mallikuva)
• Koska meillä on 4 ovinen malli ja kaaret kulkee kurjasti, halusin että pääkaari on osittain irroitettava, jotta saan kakarat taakse turvallisesti kun mennään ”isi(e)n kanssa leikkii”.
• Koottavat että saadaan helposti paikalleen ja sopisi muihinkin RRC malleihin helposti
• takaosaan tehdään sitten hieman lisälappuja jotta saadaan vararengas, hi-lift ym siihen kiinni, eli tavarateline.
• Tahdotaan ihan kilpailusääntöjen mukaiset (nooh... näitä pykäliä on luettu ja taivuteltu, ja tiedetään että pari ropleemaa on)
• On oltava ehdottoman hyvät ja oikeasti toimivat ja lujat (ei tingitä) Siksi kauhee laskenta ja mietintä.
• yms jota näin parin saunakaljan jälkeen unohdan ja jälkeenpäin lisään

Tiedetään että ei ihan täsmää nyt kaikki, ja ”ei se toimi” fittuilun sijasta pyydänkin rakentavaa kommenttia ja ideointia miten nämä saisi ihan virallisesti hyväksytyiksi?
P.S. mahdollisesti joutuu laittamaan ns oviputken (200mm sääntö, ja muuten heikohko eestä), mutta se saisi kulkemaan ehkäpä hienosti etuosan lattiaa pitkin pääkaareen pienellä vaivalla...

Ja tuo hieno sateenkaarikuva on ihan shotti mitäänsanomattomasta skenaariosta, jossa tarkastelin kun auto on menossa kuskin puolelta katolleen ilman G voimia, mutta sattui olemaan tuossa "vapaana" ja ajattelin liittää jotta väki ymmärtää että tämän ajatuksen takana on järkikin... jossain...

-Joel

[mäksä]

meinaax sä mies entisöidä rangen.. ??
sä se jaksat häärätä,, hyvältä näyttää..

[Arctic Rhino]

Alkuperäinen kirjoittaja mäksä

meinaax sä mies entisöidä rangen.. ??
sä se jaksat häärätä,, hyvältä näyttää..

Nääh, mä jätän entisöinnit muille... land rover aikoineen teki lähes taydellisen auton... me vaan hiotaan siitä hiiltäkin sisältäneestä kivestä timangi

Tuu sieltä naapuri pitäjästä käymään joku kerta vai rassaileeko nakkilalaiset vain nuita pögötin Dangeleita eikä kaverille lainkaan! (siis ihan vitsi ja katson ketkäs hoksaa)

[Arctic Rhino]

Noh, eipäs kaarien kuvat kovinkaan paljoa keskustelua aiheuttaneet... Oletettavasti ne on sitten säännöissä jotakuinkin, ainakaan suurt ongelmaa ei ole?

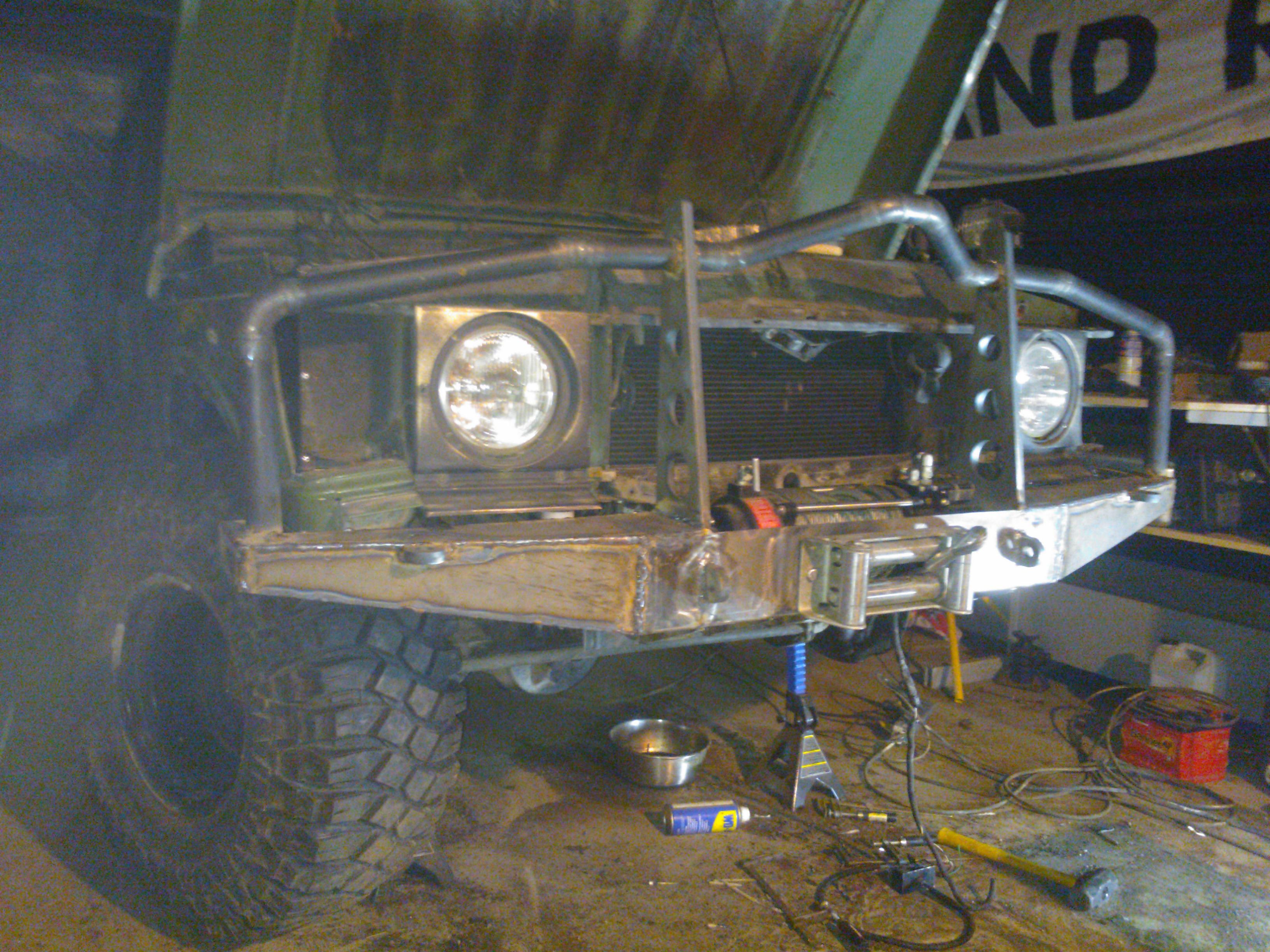

Kuiteskin, aikaisempi FEM/CAD rojetki alkaa toteutumaan... *UGH* ja *KÖH* OK 75.75 puikko on puhuhunut

Vielä täytyy hiota ja puhistaa ja sitten ei kun maali päälle. Saamari kun tuo känny ei tuossa tilassa ja valossa hyviä kuvia ota kaikkikuvat takapuskurista oli ja tattamoro... ei ku keässä oottelemaan

-Joel

[MakeO]

Täs on vielä tiivistelmä tuolta 4x4 kisat sivuilta, ei kait mitään hätää kunhan täyttää nämä alla olevat ohjeet..?

Vaarallisille rasteille ajettaessa autossa on oltava turvakaari korin sisällä tai ulkopuolella, takatuin
avoautossa 6-piste turvakaari, jos turvakaari on autotehtaan valmistama ja testaama esim:Jeep
hyväksytään se sellaisenaan. Kaikissa luokissa on avoautoissa oltava 6-piste turvakehikko,
umpiautoissa vähintään pääkaari takatuin.
Pääkaari pitää olla taivutettu yhdestä putkesta, hitsatut mutkat ovat kielletyt, valmistusaine; rauta tai
ruostumaton teräs. 4x4kisat-kilpailuihin voivat osallistua sellaisetkin autot, jotka eivät täytä näiden
sääntöjen turvakaarimääräyksiä. Kilpailujen järjestäjät merkitsevät rastilistaan sellaiset rastit (ns.
vaarallinen rasti), joita ei saa tällaisilla autoilla hakea.
Pääkaaren materiaalin vähimmäisvaatimukset:
• saumatonta putkea: ulkohalkaisija 45 mm, seinämävahvuus 2,5 mm; tai
• saumatonta putkea: ulkohalkaisija 50 mm, seinämävahvuus 2,0 mm; tai
• saumallista putkea (”vesijohtoputkea”): ulkohalkaisija 45 mm, seinämävahvuus 3,2 mm
Pääkaaren mutkat on tehtävä asiallisesti taivuttamalla, pääkaari tulee tehdä yhdestä putkesta ilman
liitoksia, hitsattuja mutkia ei saa käyttää. Pääkaari tulee sijoittaa siten, että etupenkillä istujat ovat
kokonaan sen etupuolella.
Materiaalivaatimukset muille turvakehikon putkirakenteille:
• saumatonta putkea: ulkohalkaisija 38 mm, seinämävahvuus 2,5 mm; tai
• saumatonta putkea: ulkohalkaisija 40 mm, seinämävahvuus 2,0 mm; tai
• saumallista putkea (”vesijohtoputkea”): ulkohalkaisija 38 mm, seinämävahvuus 3,2 mm.
Seinämävahvuuden mittaamista varten on porattava 6 mm reikiä sellaisiin paikkoihin, että eri osien
tarkistusmittaus voidaan suorittaa kiinteitä rakenteita esimerkiksi penkkejä irrottamatta.
Niissä autoissa, joihin vaaditaan vain pääkaari takatuin, ei välttämättä tarvitse olla ns.
diagonaalitukea, mutta se on suositeltava, jos turvakaarien rakenne on sellainen, että diagonaali
oleellisesti vahvistaa sitä.
Pääkaareen voi laittaa myös vinotuen (vasemmalta alhaalta oikealle ylös ja/tai toisin päin).
Pääkaaren ja/tai takatukien alapäät saa yhdistää putkella.
Takatuet saa kiinnittää pääkaareen myös riittävän vahvalla pulttiliitoksella.
Turvakaarien alapäiden kiinnitys koriin vahvistetaan lapuilla, joka voidaan kiinnittää koriin
• kiinteästi hitsaamalla täysin saumoin, tai
• pulttiliitoksella 3 kpl M8 pultteja, kun vastapuolella on koriin kiinteästi hitsattu lappu, tai
• pulttiliitoksella 4 kpl M10 pultteja, kun vastapuolella on irtonainen vastaava lappu.
Korikiinnityksen vahvikelapun materiaalivaatimus vähintään 3 mm paksu ja 120 cm2 pinta-ala.
Mikäli turvakaaret on kiinnitetty runkoon, tulee kiinnityskohtien olla vahvuudeltaan vastaavat kuin
koriin kiinnitetyissä turvakaarissa.
Turvakaarien niiden osien, joihin kuljettajien pää voi osua, on oltava pehmustettu.
Turvakaaren voi rakentaa myös korin ulkopuolelle.
Turvakaarissa ei saa olla vaurioita (taipumia, lommoja tms.).
Turvakaarien materiaalin on oltava terästä.
