Mercedes-BJ

google sketchup on kans ihan hyvä.

[tare]

hipo palikkaa

msi:n versio http://www.pirate4x4.com/forum/showt...&highlight=MSI






sekä WEPSOFFROAD:in malli 650$ http://wepsoffroad.com/2.html

[peraaa]

Kiitos kuvista Tare! Oonhan vähän tyhmästi tuon ylemmän laakerin ulkokuorta keventänyt liikaa.

Tänään kävin hakemassa HJ-61:n etujarrusatulan. Huonolta näyttää sen sovittaminen. Ne kaksi kiinnitys reikää on turhan sisällä, lähellä porttaaliboksia. Ottaa kiinni alkuperäseenkin porttaalikoteloon turhan herkkään. Jää 10mm jarrupalasta hyödyntämättä. TAI saisi sen sopimaan, jos rälläköi kiinnitysreijät pois ja kiinnittää satulan porttaalikoteloon jarrusatulan 4:stä kasaus-pultista, mut ei tuu hyvä... Täytyy kaavailla vaikka jonkun Mersun satuloita tohon.

Esimerkiksi: tuossa on kuva MB W124 300DT:n etujarruista. Tuon tyylinen satula käy paremmin, missä kiinnitysreijät ja männät (tässätapauksessa 1 mäntä) on samalla säteellä pyörän akselista. Jos jollakulla sattuis oleen muistissa missä vekottimessa olis tuohon tyyliin satuloitten kiinnitys ja mäntien sijoittelu tehty, otetaan vinkkejä vastaan. Mielellään ihan useampimäntäsiä jarruja laittelisin.

[kares]

kutunjuusto kikottimissa on kaikissa 124 mersun ei jäähdytetyistä eli 200riisseli/bensa 250 riisseli 230bens malleista satulavermeet ja jarrulaikat tais olla 370mm halkasija...

[peraaa]

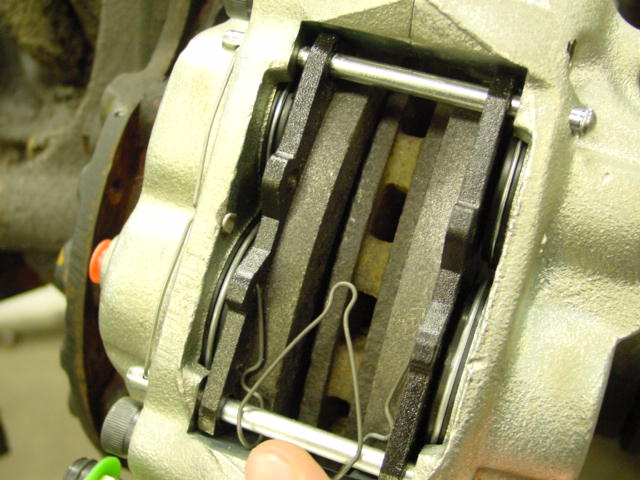

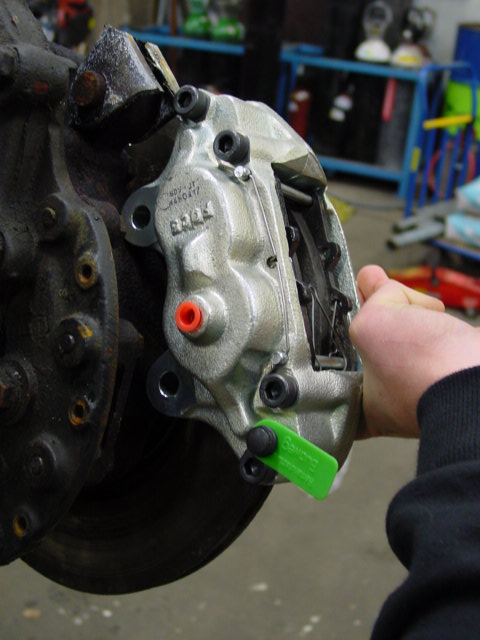

Tuolleen käy HJ-61:n satuloilla. Täytyy ottaa napa mukaan varaosakauppaan ja käyä sovittamassa noita Mersun satuloita.

[kares]

Alkuperäinen kirjoittaja peraaa

Liite 9255

Liite 9256

Tuolleen käy HJ-61:n satuloilla. Täytyy ottaa napa mukaan varaosakauppaan ja käyä sovittamassa noita Mersun satuloita.

Isommilla levyillähän noi hj.nkin sais passaamaan???

[peraaa]

Niin sais, mutta sitten tulee vannekoko vastaan. Tarkotus on tehdä sellanen, että 15":nenkin käy. HJ:n satuloilla pitäs tehä käytännössä 20mm isommalla säteellä nuo jarrusatuloitten sijottelu kuin HJ:ssä. Sitte on vähän siinä ja siinä et käykö ees se 16":nen.
