Isäinpäivä ja IKH:n tarjous mätsäsi. Tuli tällainen leikkiauton vinssi ensikesää varten. Ehkä tolla voi väkipyörän kanssa K100:stakin vetää, mutta enempi pöllien liikuttelua varten.



Tavoilleni uskollisena heti tutkimaan mitä löytyy. Himassa ei oikein pääse vinssiä kokeilemaan, mutta kiinostava osa on vinssin mukana tuleva kauko-ohjaon ja relepurkki. Maha auki ja mittaamaan/tutkimaan mitä mieleen tulee.

Ensimmäinen havainto oli relekotelossa olevan kauko-ohjaimen vastaanottimen antenni (lanka). Kieputettu releen johtojen ympärille. Ei se kantama tällä konstilla parane . Varsinaista kantamakoetta en tehnyt kun ei huvittanut lähteä ulos haahuilemaan. Himassa toimi kyllä joka nurkasta.

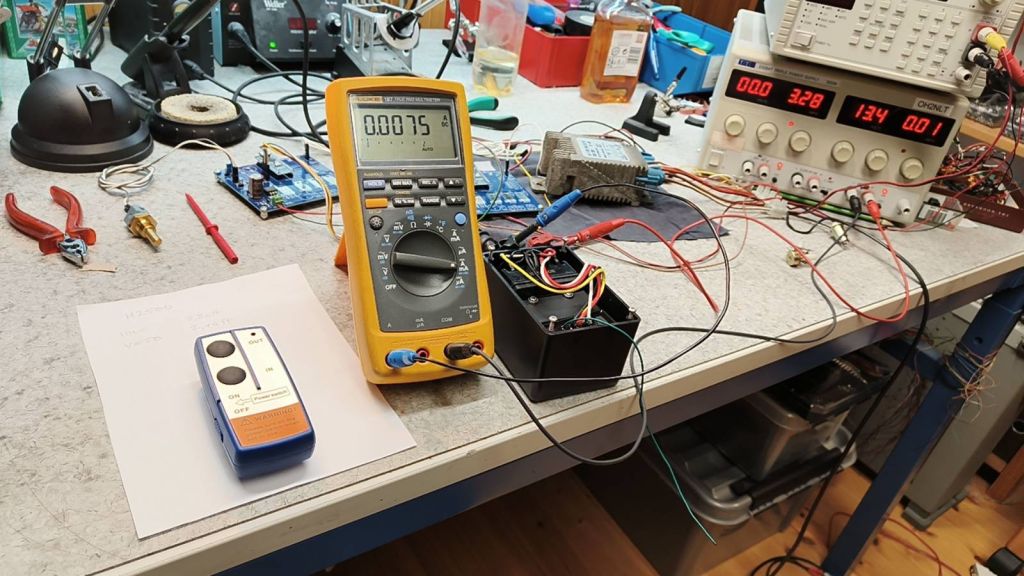

Vastaanottimesta pari mittausta. Lepovirta noin 8mA. Syö siis akkua kaikenaikaa tällä pienellä virralla. Päivittäisessä käytössä ei merkitystä, mutta pidemmissä seisokeissa kyllä. Releiden vetovirta 2,5A mikä on noin 32W. Voi muuttua lämpöongelmaksi kun ovat suljetussa pienehkössä kotelossa.





Lähetinkapula toimii 12V paristolla. Kestää todennäköisesti hyvin jos kapulaa ei unohda päälle. Ohjeen mukaan kytkettynä ehkä pieni turvallisuusriskikin. Vastaanotin ja releet sekä itse vinssin syöttö kun on aina päällä.

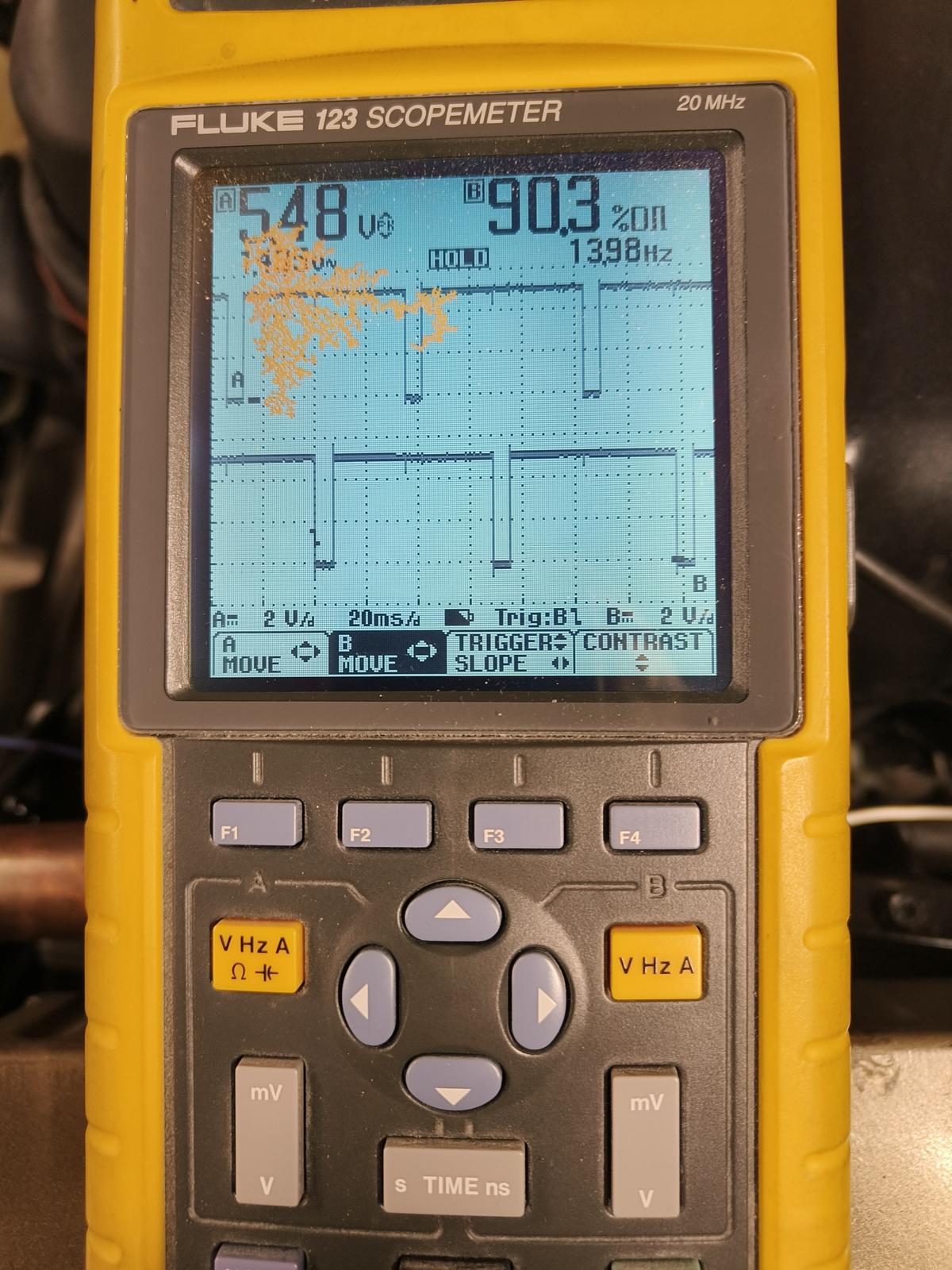

Systeemi toimii 433MHz ISM taajuusalueella. Radion modulaatio on ns OOK modulaatio eli yksinkertaisin mahdollinen. En jaksanut tutkia miten sanomanvarmistus on toteutettu. Tällaisessa vinssin ohjaimessa sillä on merkitystä, että vinssi ei ala tekemään omiaan.

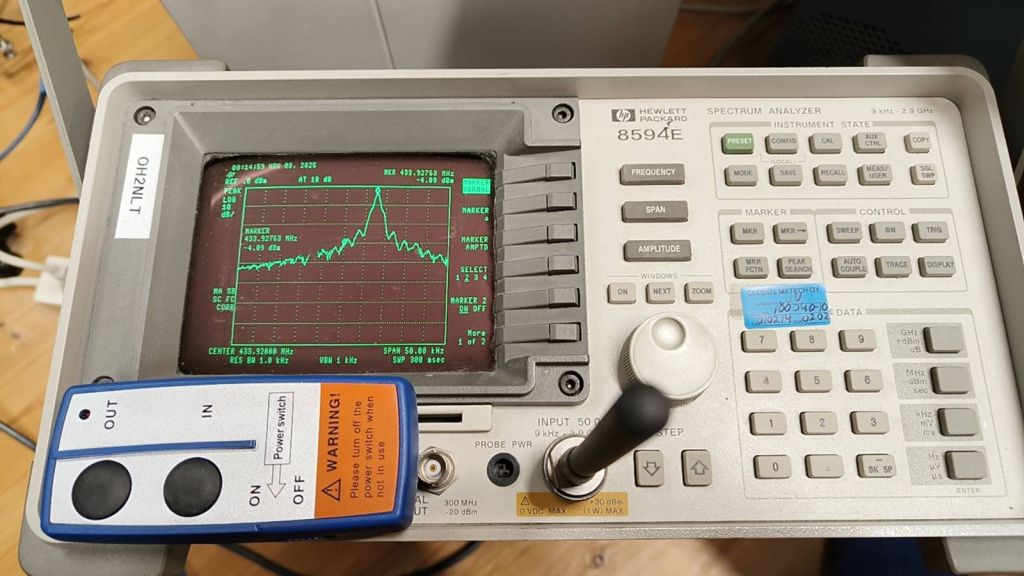

Speksi mikä ei juuri käyttäjää kiinosta on signaalin puhtaus/laatu. Tämä on kyllä ns bandilla, mutta eika leveä lähete.



Kattellaan ensikesänä lisää.
