Suzuki Meter Cluster goes CAN

[Säätäjä_setä]

Scheemasta tuli tämän näköinen.
https://forums.offipalsta.com/attach...1&d=1715723914

Nykyaikana laiskan miehen prossuvalita on jokin valmis esimerkiksi Arduino moduli. Jos ei muuta hyötyä niin hyvä valmis kehitys- ja ohjelmointiympäristö saatavilla. Tähän projektiin valikoitui pieni Arduino Nano kortti. CAN interface syntyi Microchipin MCP2515 ja MCP2551 piireillä.
Rundimittarin 40V jännite tuotetaan lootasta löytyneillä 12/24V muuntimilla siten, että tuo noin 24V summataan akkujännitteen päälle niin saadaan akkujännitteestä riippuen 30-40V jännite.
Virtageneraattorit on operaatiovahvistin, tehotrankku ja mittausvastus + vähän muita komponentteja. Ohjaus toteutettu softalla ja PWM DAC:illa. Toiminta-alue 0-200mA. Kytkennässä varauduttu myös siihen, että ojhaus voi tulla muualta (vaikka Zombivertteriltä). Merkkilampuille MOSFET kytkimet.

Tälle CAN interface piirilevylle piti sitten löytää sopiva paikka. Joku erillinen purkkikin kävi mielessä, mutta siisti ratkaisu olisi mittaristo mihin tulee vain CAN väylä. Mittariston takana oli vänän niinkuin varattu paikka tälle systeemille. Myöhemmin selvisi, että USA mallissa tässä on ovi/turvavyö summeri.



Piirikortille muotoa ja kokoa sitten tämän speksin mukaisesti.

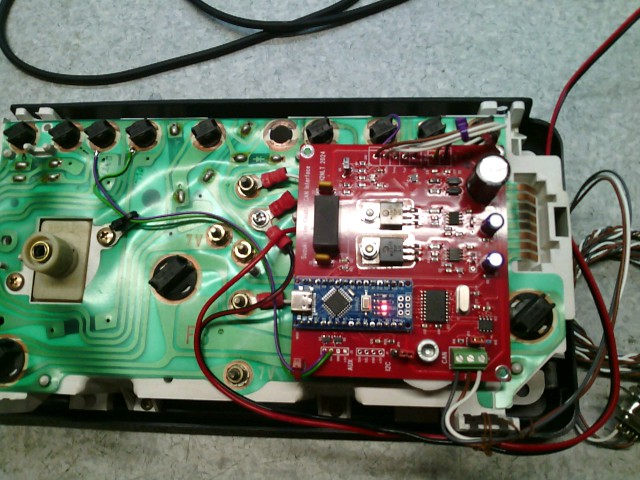

Ja siihenhän se sopi.
