"Bee-Doo" eli Jeep Willys Overland FC-170H vm-61 & Jupiter vm-67

[mparty]

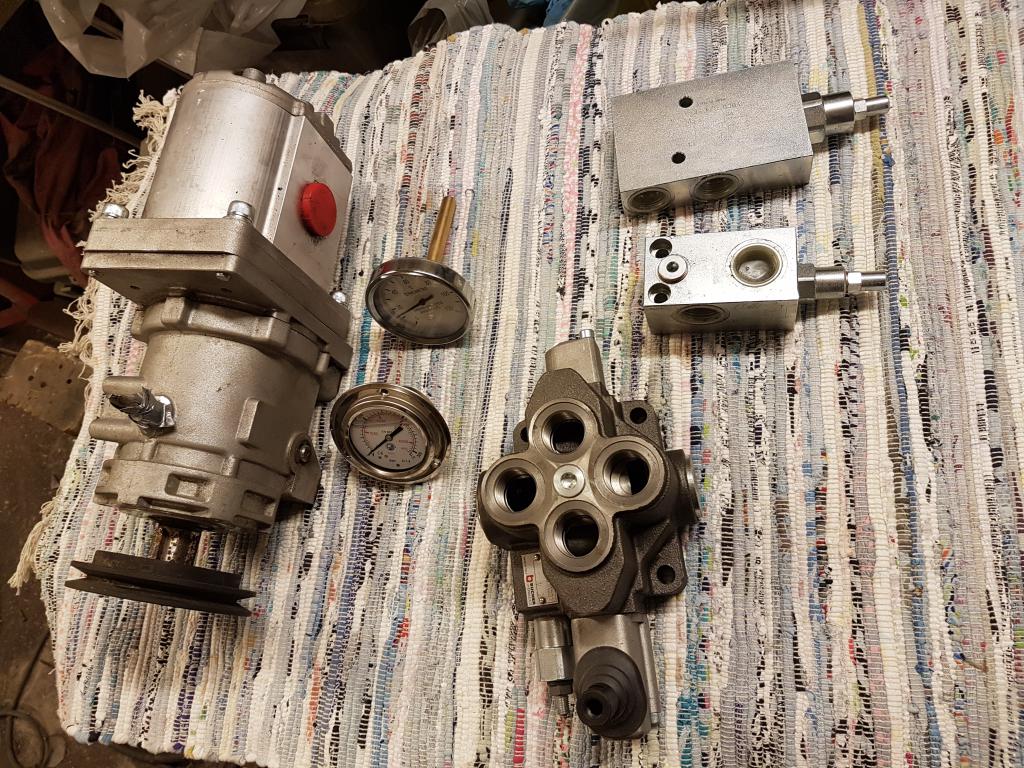

Hydrauliikka tässä rojektissa:

- vinssi Milemarker TypeR, välitys 1:1 ja 6:1, moottori 125cc, 1/2" BSP
- pumppu series 3, 44cc mekaanisella kytkimellä, max 2700rpm. Ottaa voiman kardaanilla kampiakselin päästä.
- käsiventtiili, 3/4", 100L/min, 1-karainen, 2-toiminen, jousipalautteinen
- säiliö reilut 30L, imu- ja paluusuodattimilla (max 140L/min)
- lähtö säiliöltä pumpulle 2" letkulla, jollain järkevillä liittimillä. Ajatus oli löytää vahvistettu letku tätä varten ettei imase alipaineella lommolle.
- paluu 1" teräs-hytikkaputkella
- OCV (= kuormanlaskuventtiili?), 3/4", vinssin 'jarru' kun vinssataan ulos veto päällä
- paineenrajoitusventtiili, 3/4R, 120l/min, 80-300 bar/ Vakioasetus 150 bar
- painemittari (mekaaninen, nestevaimennus)
- lämpömittari (mekaaninen)



Miltä nuo valitut hytikkakomponentit vaikuttaa?

Tässä ajatus kytkemisestä ammattimaisesti paintilla piirrettynä :



Painemittari oli ajatus tuoda konttoriin näkösälle, lämpömittarikin olis sisällä hyvä mutta saakohan tuota letkuun / putkeen yhdistettyä nätisti.
Jos lämpömittaria ei saa sisälle, hitsaan sille varmaan kierteet säiliön kylkeen.

Miltä tuo kytkentäkaavio näyttää, jotain väärin / huonosti / unohdettu?

Jotain muuta huomattavaa, jne. ?
