Pinjonin voitelu soa hj

[Leca]

Alkuperäinen kirjoittaja Jeeper

Jos normiristikoilla, Niin pinionin ja jakiksen laippa samaan kulmaan. Vakionopeusnivelellä pinioni kardaaniputken suuntaisesti

Nyt en kyllä ymmärrä. Jos pinjonia käännetään jakkikseen päin, niin laippojen kulmat ei tietenkään täsmää. Siis onko se maalimanlopun juttu tuo kulmanopeusvaihtelu vakio nivelillä? Paljonko olis semmoinen kopromissi kulma kardaanille? Tojohojon tuplanivel ei kuulemma paljon asiaa auta. Noita vakionopeusniveliä ei taida olla edes tarjolla. Perässä ei tieten tarvi edes pinjonin asentoa muuttaa?

Viikonloppuna ajattelin hitsailla kikottimen kasaan

[bluevan]

Kun jakis hieman takakenossa niin ongelmaa etukardaanin kanssa..


Eli toimiiko jos nostaa pinjonin sojottamaan ylemmäs kuin jakiksen lähtö jotta saisi etukardaanin molemmat kulmat saman suuruisiksi ??
Nyt murikan päässä kulma lähes olematon ja jakiksen päässä iso ja ilmeisesti siksi ottaa melkoista täristystä ajettaessa nelivedolla.
Ja kyseessä soallinen suzuki.

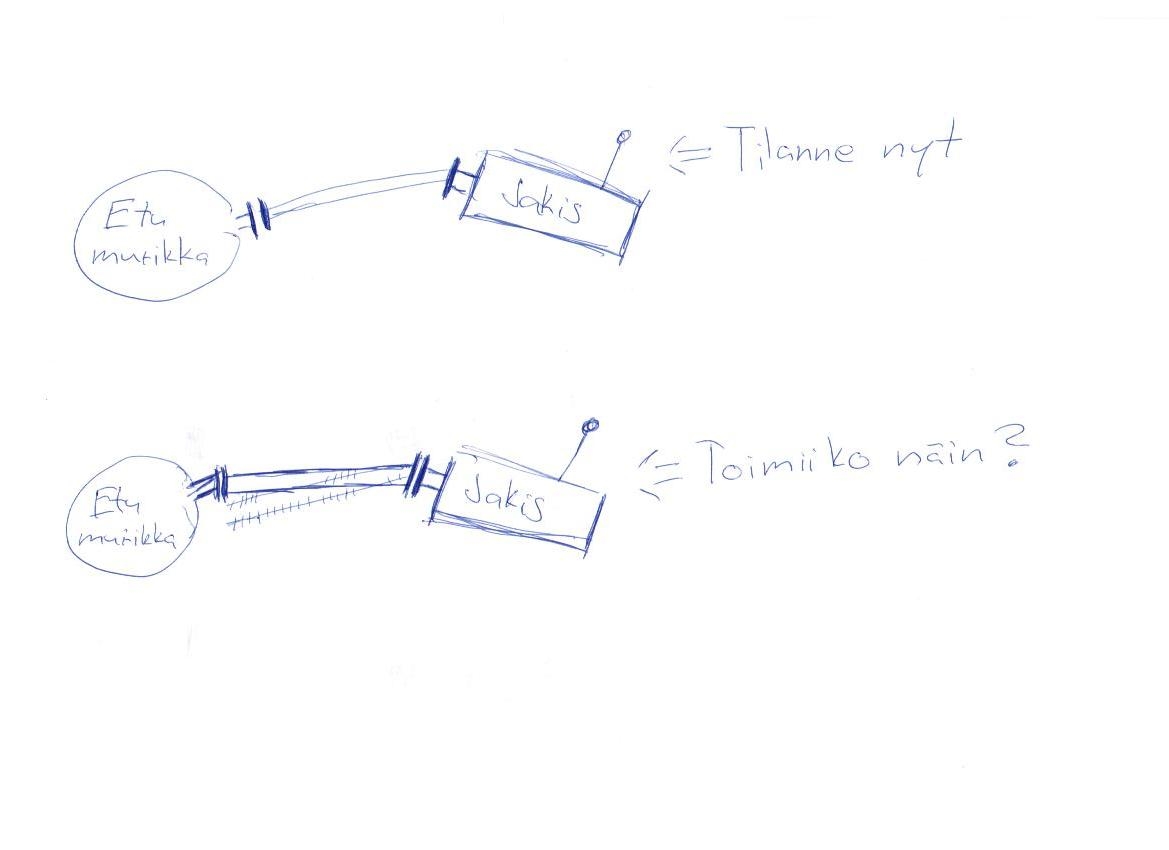

Hätäinen piirustus vielä jos joku asiaa ymmärtävä osaisi neuvoa.

[88]

Alkuperäinen kirjoittaja bluevan

Kun jakis hieman takakenossa niin ongelmaa etukardaanin kanssa..


Eli toimiiko jos nostaa pinjonin sojottamaan ylemmäs kuin jakiksen lähtö jotta saisi etukardaanin molemmat kulmat saman suuruisiksi ??
Nyt murikan päässä kulma lähes olematon ja jakiksen päässä iso ja ilmeisesti siksi ottaa melkoista täristystä ajettaessa nelivedolla.
Ja kyseessä soallinen suzuki.

Hätäinen piirustus vielä jos joku asiaa ymmärtävä osaisi neuvoa.

Alempi on mun mielestä ok.

[HeikkiH]

Joo, alempi on toimiva ratkaisu (ns. W-geometria), kunhan siinäkin on vastaavat kulmat.

Tuolla lisää infoa kardaanin kulmista -> http://www.pirate4x4.com/tech/billav...ft/index2.html

[HeikkiH]

Alkuperäinen kirjoittaja Leca

Nyt en kyllä ymmärrä. Jos pinjonia käännetään jakkikseen päin, niin laippojen kulmat ei tietenkään täsmää. Siis onko se maalimanlopun juttu tuo kulmanopeusvaihtelu vakio nivelillä? Paljonko olis semmoinen kopromissi kulma kardaanille? Tojohojon tuplanivel ei kuulemma paljon asiaa auta. Noita vakionopeusniveliä ei taida olla edes tarjolla. Perässä ei tieten tarvi edes pinjonin asentoa muuttaa?

Kuten Jeeper sanoi, tavallisilla ristikoilla molemmissa päissä kardaania pitää olla sama kulma, muuten niitä saa vaihtaa yhtenään.
Miksei HJ:n tuplaristikko toimis? Jos pinjoni on kardaanin suuntainen eikä auto ole mikään joustohirmulintutorni niin kyllä pitäis kestää. Ja niitä tuplaristikoita saa jossei muualta, niin ainakin rapakon takaa.
Sama homma takakardaanin kanssa, kulmat kohdilleen kun korotetaan.

[bluevan]

Kiitoksia. Täytyy kääntää akselia ja kokeilla josko auttais.
