Suzuki K100RS

[sisua45]

Alkuperäinen kirjoittaja Säätäjä_setä

Aavistus, että putkessa on Münchenin tiedettä osoittautui heti oikeaksi.

Moottoripyörät tehdään paikkakunnalla Spandau, Berliinissä.

Kyllähän tämä on tuttu jo?

https://www.bike-parts-bmw.com/

[Säätäjä_setä]

Kiitoksia sisua45:lle. Ei ollut tuo BMW varaosakauppa tuttu. Laitetaan talteen jos tarttee jotain oikeita varaosia.

Öljypohjassa ja -filtterissä olleen mustan moskan arvoitus ei ole varmasti selvinnyt, mutta service manuaalia tutkimalla kaksi teoriaa on ylitse muiden.

Kama on peräisin nokkaketjun kiristimistä ja ohjureista.



Toinen ehkä todennäköisempi lähde on moottorin lähtöakseli. Allaolevassa kuvassa näkyy värinänvaimennin osat 5...8. Osat #6 on kumia ja niistähän aivan varmasti jauhautuu tavaraa mikä jää öljyyn tämä värkki kun pyörii öljypohjan sisällä. Toinen samankaltainen dampperi on laturille, mutta se on ulkopuolella ja kuiva rakenne.

[Säätäjä_setä]

Hytti ( tai rehellisesti mitä siitä on jäljellä ) esiin romukasasta ja tutkimaan.



Kasvusto sun muu tavara pois hytistä, pesu ja tutkimaan.



No tässähän tarvittaisiin pikapeltiseppää. Vähän puuttuu peltiä ja loputkin aika pehmeetä. Miksi nämä kaikki ovat näin mätiä. Menee inspis duunaamiseen.

[Säätäjä_setä]

Ei tullut otettua kaikista vaiheista kuvia, No saksalaiselta romikselta tuli setti suuttimia. Sivuhavainto, että K1200 mallissa on samat suuttimet. Ensimmäinen kokeilu osoitti, että kaikki olivat tukossa ja mykkiä. Tavara vaan oli erilaista mustaa tervaa. Liuotushoidon jälkeen kaikki lähtivät toimimaan ja omalla testerillä mittaus-sarjat 38 ,,, 40ml eli samaa suuruusluokkaa kuin alkuperäiset auki olevat.



Korjaus-sarja kun oli hankituna niin vaihdoin näihin suodattimet. Vanhojen irroitus on brutaali toimenpide. Ruuvi hanuriin ja vääntää filtteri ulos. Ei vaan kannata ruuvata liian syvään.



Sitten finaali pesu. Carb Cleaneria läpi. Putelissa on sen verran kovempi paine kuin omassa testerissä, että suihkun kuvion näki hyvin. Kaikki kunnossa.



Netin "opetusvideoissa" filtterit hakataan vasaralla paikoilleen. Käytin kuitenkin sivistyneempää menetelmää.



Vanhoja irroitettuja filttereitä tutkiessa kolme oli liuotuksessa puhdistunut hyvin, mutta yksi oli edelleen puoliksi tukossa. Aika hienosilmäistä verkkoa. Mikroskoopilla näkee juuri ja juuri reijät.

Suuttimet kiinni ja koekäynnistys. Käy neljällä ja tasaisesti.

[Säätäjä_setä]

Kytkin tai oikeastaan kytkimen vipu. Ei niin pientä hommaa, ettei siihen saisi menemään useamman tunnin.
Kytkimen käyttövipu oli jäänyt irti kun kytkinakselin painelaakerin suojakumi oli riekaleina ja vuoti öljyä. Painelaakeri kun on vaihdelootan öljytilassa. Uusi suojakumi oli hankittuna, mutta jäi asentamatta ennen koneen nostoa paikalleen ja pakoputken rekennusta,

No vivun akselihan ei enää mahtunutkaan paikoilleen purkamatta pakoputkistoa . Ei jaksanut ryhtyä tähän. Helpompi homma oli kaivaa kolo toiselle puolelle ja pujottaa sieltä.



Kun vivuston sai kasaan niin bonus vikana esiin tuli kiinni ruostunut kytkin. Ei auennut käsivoimin. Meisseli rohkeasti ristikon väliin, vitonen päälle ja starttinappulaa. Vähän hirvitti, mutta aukes.

[Säätäjä_setä]

Välihommana meinasin kunnostaa jarrupääsylinterin. No homma alkoi sillä, että se ei meinannu irrota.



Seuraava rasti olikin pääsylinterin männät. Ensimmäinen tuli ulos ilmanpaineella. Toinen ei liikahtanut mihinkään.



Huoltokirjassa hyvät selitykset miten tällainen kaksipiiri-sylinteri toimii, mutta ei sanaakaan miten se puretaan. Neuvoa antavan jälkeen välähti, että reikä hanuriin niin pääsee tuurnalla lyömään männän ulos. Toimi hyvin. Sitten vaan kierteet reikään ja huoltotulppa paikoilleen.

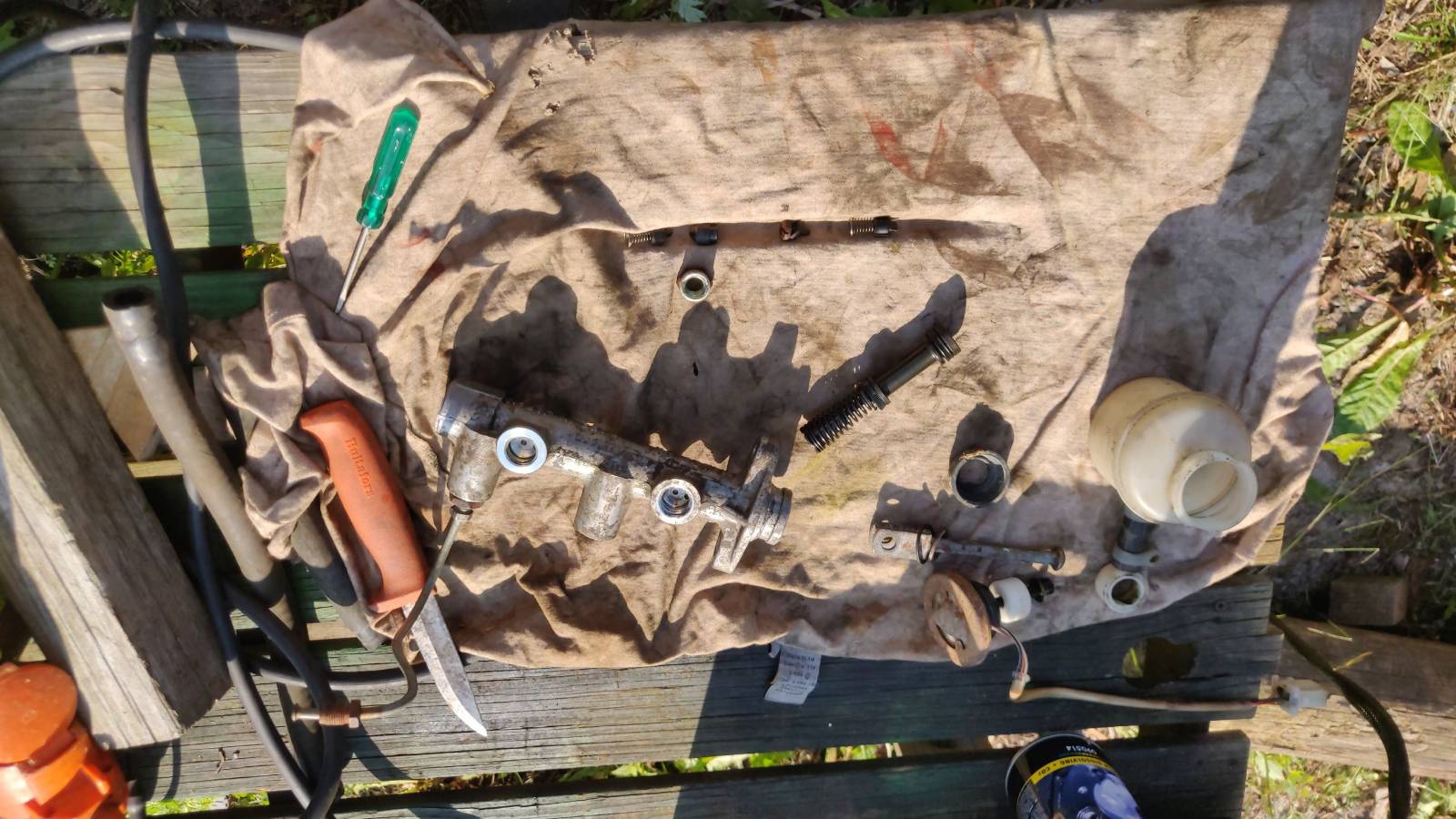

Tällainen kaksipiiri-sylinteri on loppujen lopuksi aika monimutkainen systeemi. Venttiiliä ja vieteriä riittää.



SJ410:n sylinteriin olisi löytynyt korjaus-sarja erään toimittajan hyllystä. Onneksi varmistin sopivuuden. Korjaus-sarja olisi ollut 22mm sylinterille ja tämä rumpujarrullinen 410 on 19mm sylinterillä. Ostin jo motonetistä jarrusylinterihoonin 19-63mm. No tämähän ei mahtunut ollenkaan tuohon 19mm reikään. Kotitekoisella hiomapaperihoonilla sylinteri tuli jonkinlaiseen kuntoon. Mäntien purku ja tiivisteiden putsaus tuotti päätöksen, että näillä kasaan ja kaasua.

[Säätäjä_setä]

Johtosarjan ja kymmenien ylimääräisten johtometrien siivoamisen aikana järki voitti. Tästä ei millään työmäärällä saa käyttökelpoista hyttiä. Hylkyyn vaan.

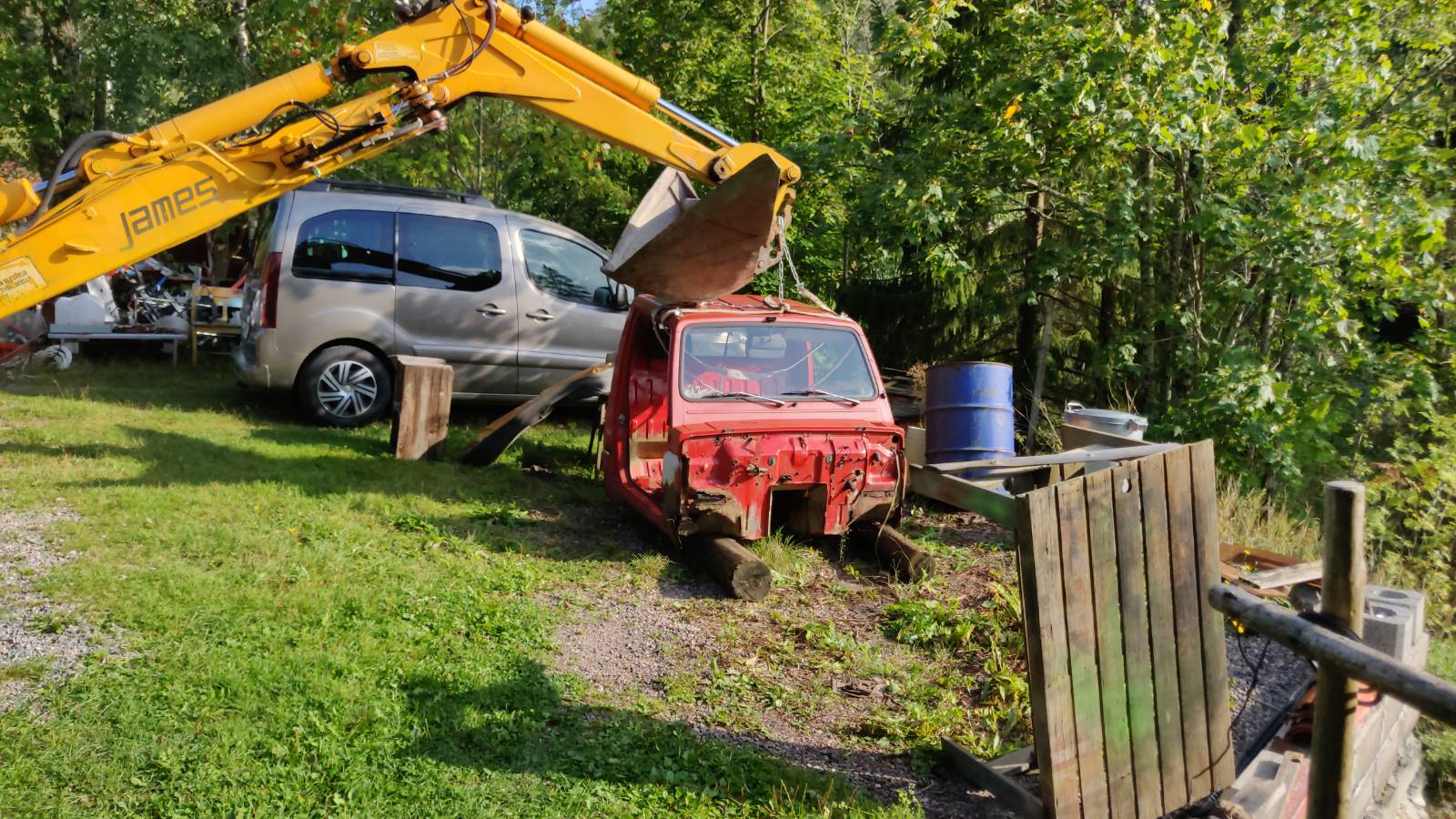

Onneksi näitä on puskissa varastoissa. Noh ei ihan sama malli, mutta eiköhän tästä saa taiteiltua jonkinlaisen Laikka Avon.



Tässä tentään on suurin osa korinkiinnityspisteistä jäljellä (ainakin mittoja varten). Hyvältä ei kuitenkaan vaikuttanut kun pestessä puutarhaletkun paineella meni paikoitellen läpi.



Löyty vielä joitain rungon mittoja (pdf faili). Näistä saattaa olla apua muissakin projekteissa.
