Suzuki K100RS

[Säätäjä_setä]

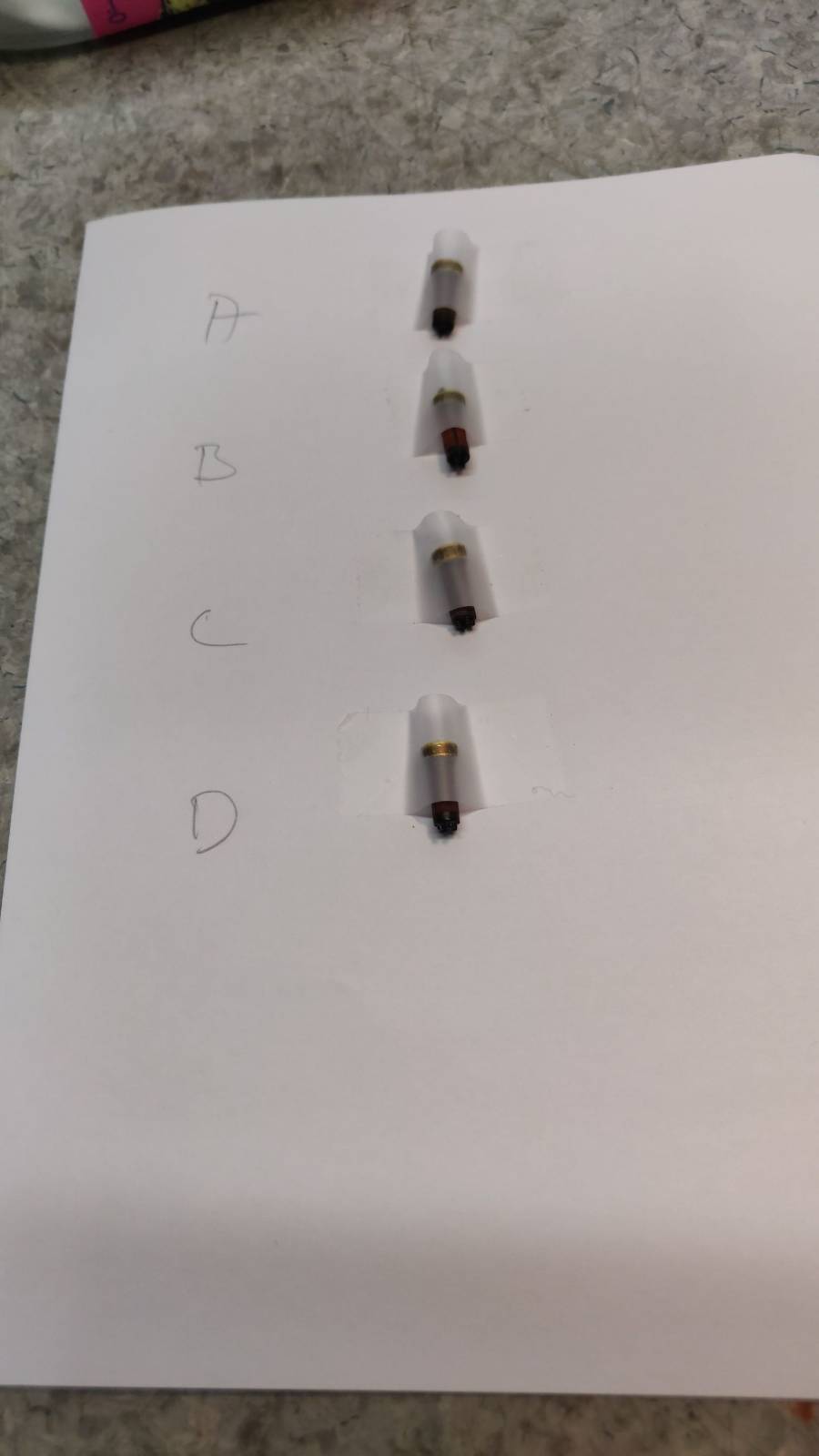

Valmistautumista suuttimien pesuun / elvyttämiseen. Jemmasta löytyi jostain vanhasta projektista jääneitä suuttimia 0280150227. Päätin uhrata yhden tieteelle jotta sisäinen rakenne selviäisi tarkemmin. Sorvilla auki ja tutkimaan. Onhan hienosti hiottuja osia ja pieniä välyksiä. Tutkimukset antoivat aavistuksen siitä, että pesu ei tule onnistumaan tosta vaan.

Minulla ei ole tietoa mistä autosta nämä 0280150227 suuttimet ovat. Jos joku tunnistaa niin voi vastata.

[Säätäjä_setä]

Ensimmäinen rasti oli 40v paikallaan olleitten suuttimien irtisaaminen. No lopulta irtosi ja vieläpä ehjänä.

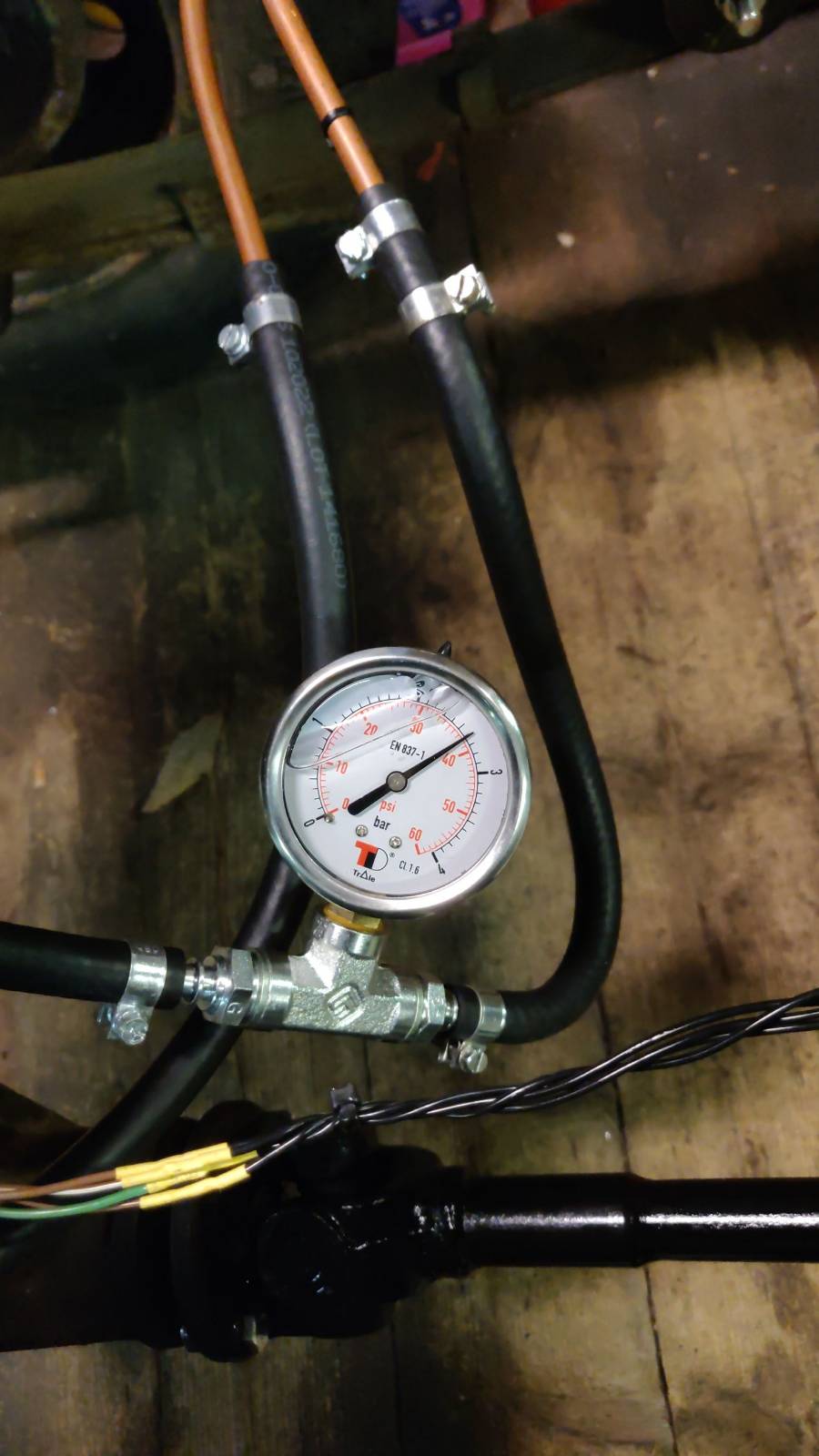

Löysin vielä 2003 rakennetun suutintesterin. Polttoainepöntössä / painesäiliössä oli vaan kumiosat hapantuneet. Kun en parempaakaan keksinyt niin testilitkuna toimi pienkonebensa.



Testerin asetukset olivat 33Hz ja 66% duty cycle. Jotta mittalasia olisi helpompi lukea vetäisin viisi jaksoa / testi. Pönttö ja retelit ei kestä täyttä 2,5bar painetta. Testit tehty 1 bar paineella. Tällä testisetupilla pääsee vertaamaan suuttimia keskenään. Vertailu speksiin vaatisi vähän lisää virittelyä. Jonkun brosyyrin mukaan näiden 0280150705 suuttimien tuotto pitäisi olla 150,8 cc/min 2,5 bar paineella. Tulokset seuraavat.
1 38 ml
2 30 ml
3 28 ml
4 13 ml toinen veto 10 ml

Kakkonen vähän kyseenalainen. Kolmonen huono ja nelonen selvästi tukossa. Jopa paljaalla silmällä näki kuinka suuttimen kärki oli kovaa könttää täynnä. Mikroskoopilla kama näytti jonkinlaiselta hartsilta. 10v seisominen bensanjämät fuel railissa tekee tehtävänsä .



Pesunesteeksi bensaa ja injector cleaneria. Suuttimet ultraäänipesuriin ja välillä niiden päristelyä pesun käydessä.
Ykkönen oli tällä mittauskierroksella luokassa 36ml.
Kakkonen tokeni heti 32ml tasoon.
Kolmonen 30ml tasoon ja yön liuotksen sekä lisäpesun jälkeen 34ml tasoon.
Eli 1, 2 ja 3 ovat jo samassa suuruusluokassa.
Nelonen parani pesun jälkeen vähän 17ml, mutta edelleen selvästi tukossa. Bensa/cleaner liotus ja uudet pesut eivät parantaneet tilannetta. Mikroskoopilla katsottuna kova könttä pysyi kärjessä kiinni ja tietysti samaa kamaa sisällä. Sattumalta keksin kokeilla piirikortinpesuainetta. Tämä tuntui liuottavan kökköä. Useamman tunnin ähräyksen jälkeen neloselle alkoi tulla 25ml tuloksia. Paranee, mutta edelleen huono. Liuotushoito jatkuu ja varoiksi uusia suuttimiakin tilattu.



Saa ehdotella jos tiedossa on ärhäkämpiä suuttimien pesuaineita.

[Säätäjä_setä]

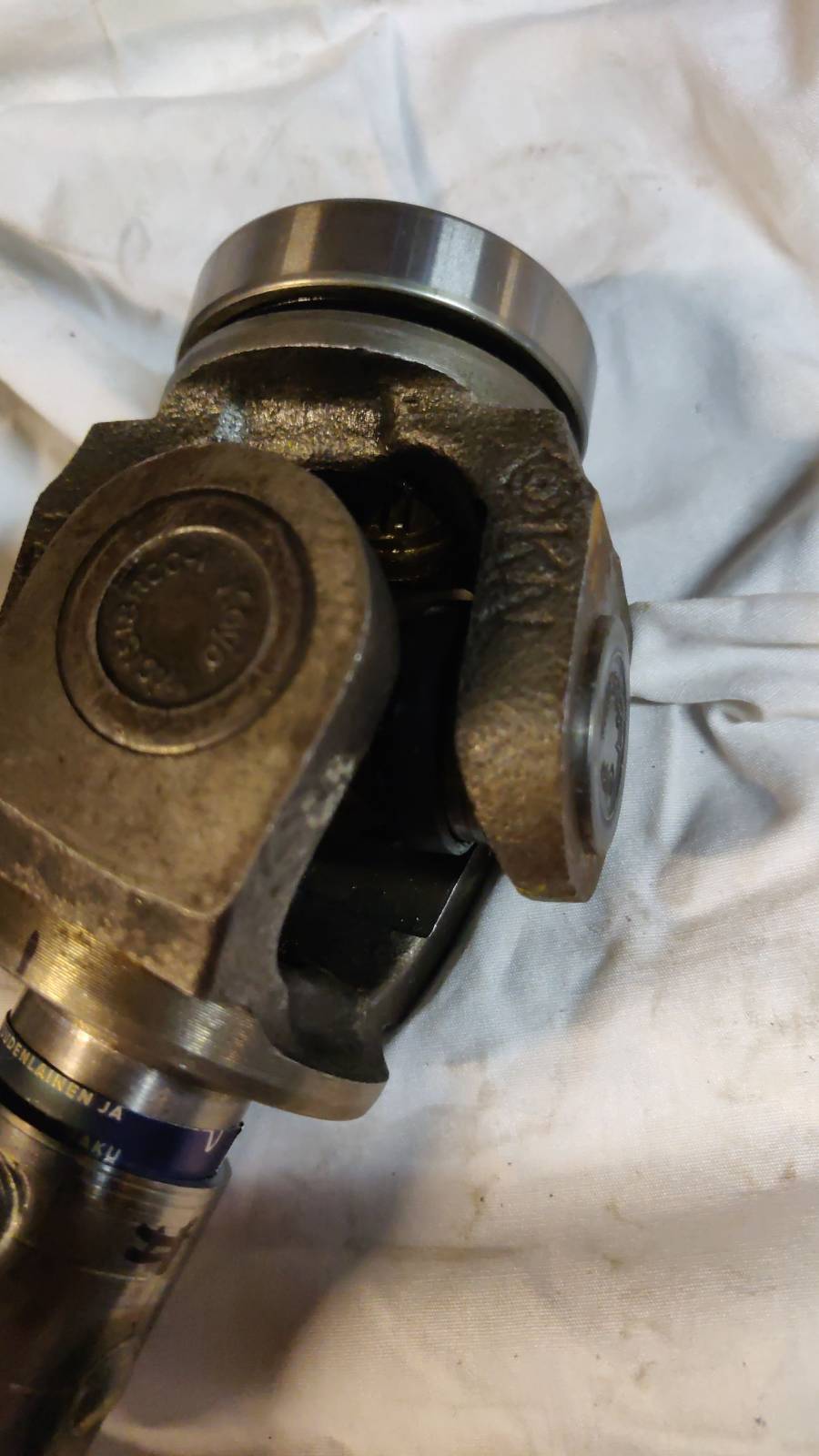

Suuttimia odotellessa voimansiirrolle tehty koekäyttöjä. Ainakin ilman kuormaa kaikki tuntuu toimivan hyvin.



Tein myös laskuharjoituksen välityksistä. Vaihteitahan tulee 40 eteen ja 10 pakkia. Välityssuhteet 150:1 ... 11:1 välillä mikäli lähtötiedot ovat oikein. Ihan tarkkoja duplikaatteja ei ole, mutta hyvin lähellä olevia yhdistelmiä kyllä. Käytäntö tulee sitten osoittamaan miten näillä sitten ajellaan. Toistaiseksi arvaus on, että Bemarin loota toimii aluevalitsimena ja Suzukin vaihteistolla ajetaan. Yksi tuntematon muuttuja on vielä prätkän suht pieni kytkin mikä puoltaa Bemarin laatikon pienten vaihteitten käyttöä.
Tässä taulukko välityksistä.

[Säätäjä_setä]

Pakoputken rakentelussa tarkoitus oli hyödyntää alkuperäisiä osia niinpaljon kuin vaan voi. Hieno rosteriputki ja aavistus siitä, että sakemanni on rakennellut jotain sinne sisäänkin. Rohkeasti vaan kylki auki mutta ei ihan heti tyvestä.



Ensimmäinen havainto oli, että valtavan paksusta kamasta tehty. Koko pönttö painaa varmaa 10kg.



Aavistus, että putkessa on Münchenin tiedettä osoittautui heti oikeaksi.



Lähtöjen pituuksien tasauksia ja muutakin pimeää tiedettä.



Sovittelua paikoilleen. Toteamus, että nurinpäin käännettynä sopisi kuin sormi nenään.



Ei siinä auttanut muu kuin rälläkkä kouraan ja kääntämään sisäkaluja peilikuvaksi. Mutu menetelmällä koitin pitää lähdöt niin saman mittaisina kuin tällä rakenteella pystyy.



Oma Argon pullo oli Johanneksen tallilla ja Johanneksella on muutenkin parempi TIG kone. Eikun sinne harsimaan pönttö kasaan.





Halus näyttää faijalle ja kundihan vetäisi priima saumat pönttöön.

[Säätäjä_setä]

Aarrelaarista löytyi vanha Walkerin pönttö. Ollut joskus Rangen kakkospönttönä, mutta ei kovin kauaa kun pönttöön liimattu paperinen stikkeri oli vilä ehjä.
Tuli aika kompakti putki. Kone käy edelleen kolmella, mutta äänimaisema vaikuttaa hyvältä. Möreä.

[Säätäjä_setä]

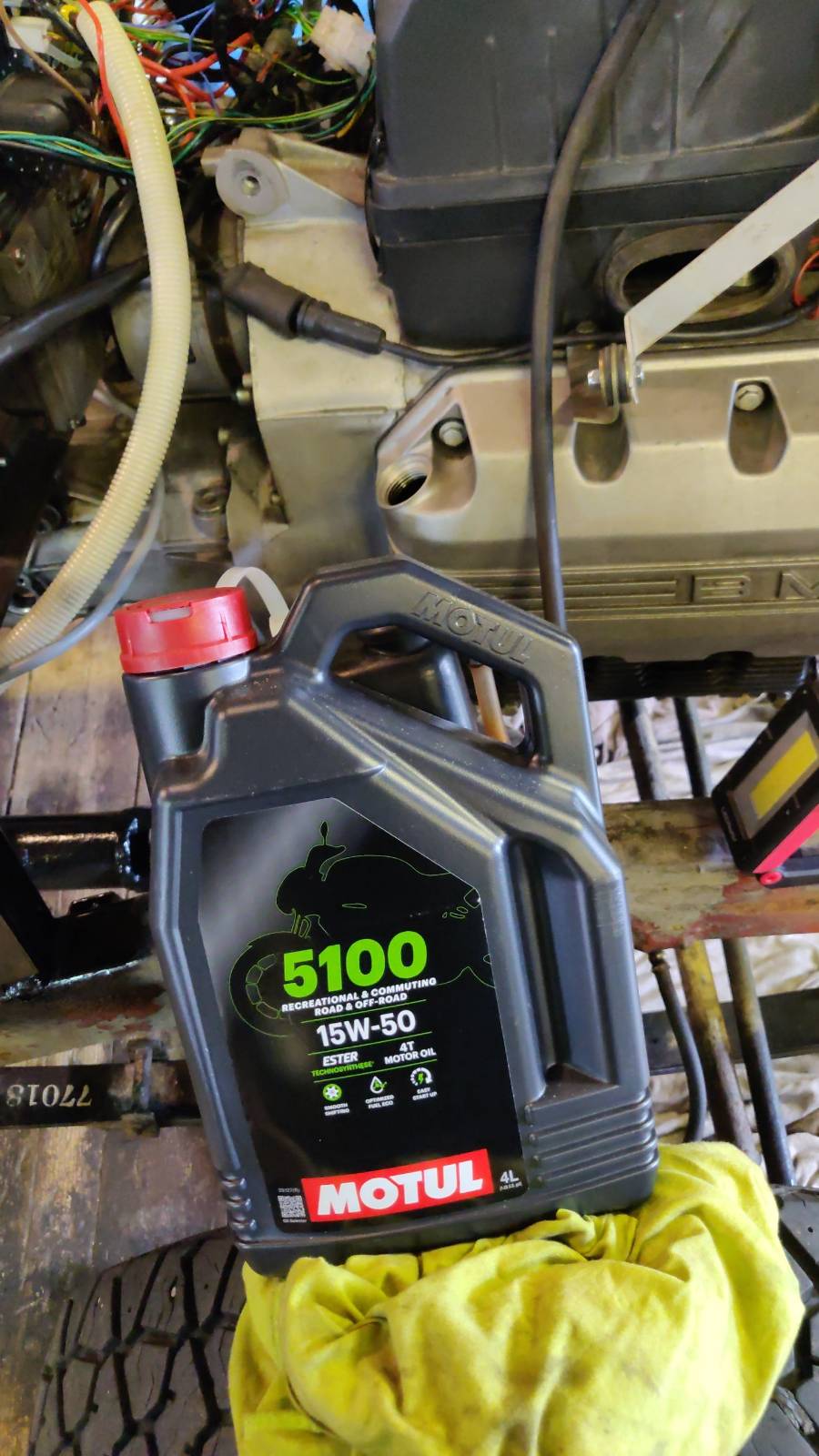

Tais olla jo aika. Huoltokirjan mukaan edellisestä oli 19 vuotta

Sitten varsinainen tarina. Voiko öljynvaihto olla vaikea homma? No se selvisi työn edetessä. Moottoria asemmoidessa öljypropun paikka ja filtteripesän kansi eivä olleet sen kummemmin mielessä. Hurja tuuri proppuun ja filtteriin pääsi käsiksi irroittamatta etuakselia. Niin ja filtteri mahtui tulemaan kolostaan ulos.



Filtteripesän kansi näytti vähän huolestuttavalta. Moottori menee aika pieniksi kun sillä aikansa ajelee kahtasataa! No varmaan jotain tekemistä tolla öljyn iälläkin. Raato tosin seissyt viimeiset 10 vuotta, mutta kyllä 9v öljynvaihtovälikin taitaa olla speksin ulkopuolella.



K100:ssa filtteri on öljypohjassa sisällä. Taitaa olla jossain DIN standardissa puutteita kun Mann työkalu ei mahtunut tonne pesäkoloon.



No juuri tällaisia tilanteita vartenhan näitä sorveja on hankittu. Työkalu mittoihin ja homma jatkui.

[Säätäjä_setä]

Lisämateriaalina filtterin ruumiinavaus. Näistä oppii aina jotain.
Edellisessä öljynvaihdossa käyttöön menny näköjään tuntematon Hiflofiltro filtteri. No purkki auki ja tutkimaan.

Mekaaninen rakenne osoittautui ihan kelvolliseksi. Ylipaineventtiilit ja kaikki.

Purkin pohjalta löytyi samanlaista mustaa sakkaa kuin öljypohjastakin.

Leikkelin myös suodatinpaperin auki. Paperia noin 2,1 metriä. Suodatinpaperissa ei näkynyt metallia eilä sakkaakaan. Yksittäisiä vähän oudon näköisiä mustia knöölejä kylläkin. Olisko jostain tiivisteestä? Mielikuvitus ei vaan riitä mistä. Nokkaketjun kiristinmekanismissa voi tietenkin olla materiaalia mistä irtoaa tollasia paloja. Pitää studeerata service manuaalia.

[sisua45]

Alkuperäinen kirjoittaja Säätäjä_setä

Aavistus, että putkessa on Münchenin tiedettä osoittautui heti oikeaksi.

Moottoripyörät tehdään paikkakunnalla Spandau, Berliinissä.

Kyllähän tämä on tuttu jo?

https://www.bike-parts-bmw.com/

[Säätäjä_setä]

Kiitoksia sisua45:lle. Ei ollut tuo BMW varaosakauppa tuttu. Laitetaan talteen jos tarttee jotain oikeita varaosia.

Öljypohjassa ja -filtterissä olleen mustan moskan arvoitus ei ole varmasti selvinnyt, mutta service manuaalia tutkimalla kaksi teoriaa on ylitse muiden.

Kama on peräisin nokkaketjun kiristimistä ja ohjureista.



Toinen ehkä todennäköisempi lähde on moottorin lähtöakseli. Allaolevassa kuvassa näkyy värinänvaimennin osat 5...8. Osat #6 on kumia ja niistähän aivan varmasti jauhautuu tavaraa mikä jää öljyyn tämä värkki kun pyörii öljypohjan sisällä. Toinen samankaltainen dampperi on laturille, mutta se on ulkopuolella ja kuiva rakenne.

[Säätäjä_setä]

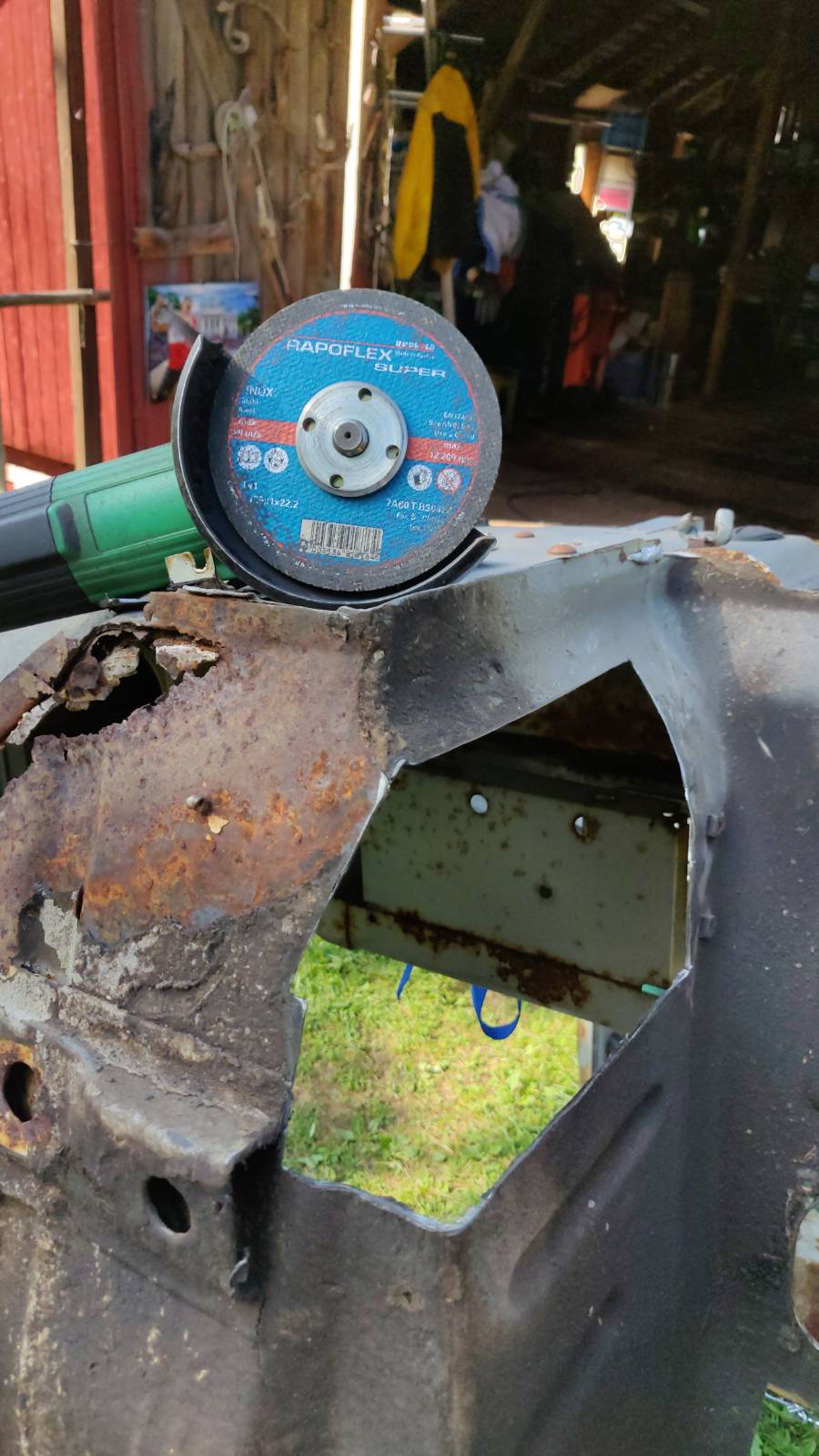

Hytti ( tai rehellisesti mitä siitä on jäljellä ) esiin romukasasta ja tutkimaan.



Kasvusto sun muu tavara pois hytistä, pesu ja tutkimaan.



No tässähän tarvittaisiin pikapeltiseppää. Vähän puuttuu peltiä ja loputkin aika pehmeetä. Miksi nämä kaikki ovat näin mätiä. Menee inspis duunaamiseen.
