CheDari (XJ Cherokee + Hodarin akselit) -> purkuun

[mparty]

Kyllä se vaan ihmeen kauan ottaa pieneltä ihmiseltä viritellä noita tukipalkkeja tuonne Jeepin alle Kolmatta iltaa menny ja
nyt alkas oleen toinen puoli valmis, pientä hienosäätöä vielä. Toiselta puolelta puuttuu muutama reikä 'rungosta' ja palkki pitäs vielä hitsata kasaan.

Tällasta olis nyt tulossa:



'Rungosta' on rälläköity ylimääräset lipat pois että palkki mahtuu mahdollisimman iholle ja auenneet saumat hitsattu umpeen.
Palkit tulee kiinni alkuperäisillä 2 x M10 + lisäksi uudet 3 x M16. Katotaan kestääkö.
M16:sen uudet reiät 'rungossa' putkitetaan ettei painu kasaan tai ala kovertamaan reikiä soikeiks.

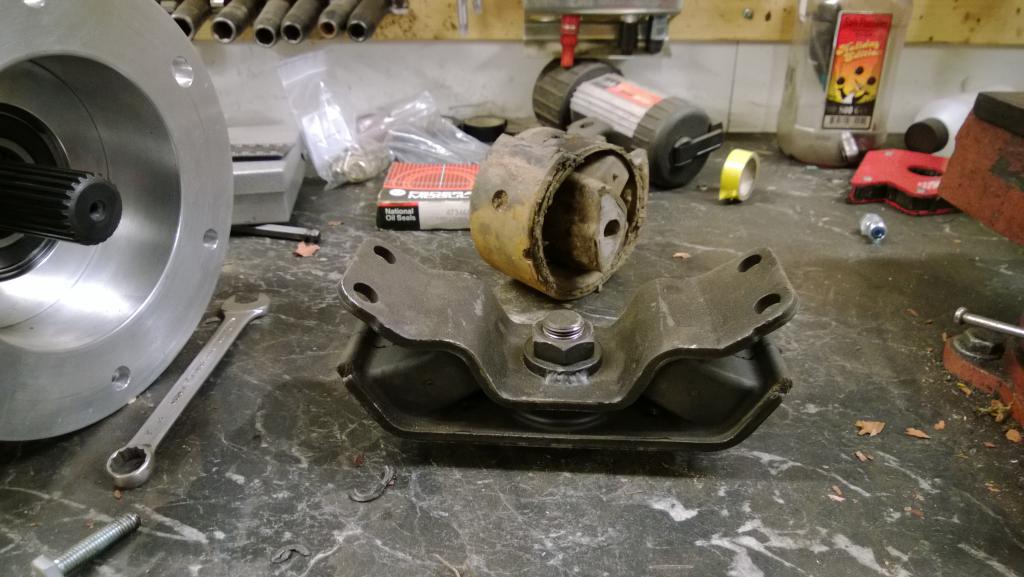

Alkuperäisen Jeepin 'tukikumin' tilalle tulee kaks hiluksin tukikumia, kuvassa takana näkyy alkuperäinen ei niin tukeva kumi
ja edessä hiluksin uus kumi:



Tuohon tukipalkin etureunaan jää tila long armien kiinnitykselle, seuraavaks tulee etummaisen jakiksentukipalkin kinnikkeet
ja sen perään takimmaisen jakiksentukipalkin kiinnikkeet.

Jos sais tuon toisen puolen palkin loppuun ja reiät putkitettua muitten hommien ohella vloppuna niin pääsis
jo noita tukipalkkeja hahmottelemaan...

[mparty]

Pikku hiljaa alkaa jo näkyvääkin syntyä... Tuossa muiden hommien ohessa tuli tekastua tuo toisenkin puolen vahvikepalkki valmiiksi
ja pääsi etummaista kannatinpalkkia hahmottelemaan.

Tähän vaiheeseen pääsin tällä kertaa:



Osat heftattu paikoilleen, tuosta puuttuu vielä se 'hanhenkaula' eli kardaanin takia tuohon vasemmalle puolelle pitää tehdä mutka
kardaanin yläpuolelle. Sitten pitää vielä vahvistaa tuota kannatinkumin yläpuolen kiinnikkeen sidontaa tuohon vaihdelaatikon
kannattimeen.

Nuo neljä hiluksin kannatinkumin kiinnikepulttia on vähän ikävästi tuossa alimpana, pitänee joko upottaa ne tai sitten
tekasta niille vähän lisäsuojaa.

Tekniikkapaketti on sen verran alhaalla ettei tuota palkkia tuosta juurikaan pysty ylemmäs nostamaan, mutta tulihan tuo
varmaan sen 20mm kuitenkin ylemmäs kuin vakiopalkki.

Seuraavaks pitää tuo kardaaninmutka tekasta, ottaa palkki alas, katkoa mutkan alta suora palkkiosuus pois ja hitsata
ja vahvistaa kaikki kunnolla nippuun. Sitten doublerin kasaus ja sen ja etumaisen palkin paikoilleen laitto.

Siitä sitten takimmasta palkkia hahmottelemaan...

[ISE]

kyllä on tyrnävän jeeppi velholla taas virtaa,pukkaa tulemaan hyvää.se on kohta yhtäluja kuin gr patrol,

[xxpowellxx]

Hienon näkönen peli!!

[mparty]

Alkuperäinen kirjoittaja xxpowellxx

Hienon näkönen peli!!

Eiköhän se ole yhtä ruma ku tekijänsäkkin Mutta kiitosta kumminkin!

[mparty]

Illasta tuli tänään ensin hahmoteltua tuo kardaanin (toivottavasti) kiertävä kaari jakiksen tukipalkkiin ja sitten pultattua roippeet irti.

Miggiliima käryämään ja ylimääräsen suoran pätkän pysty lopuksi poistamaan. Vähän lisää hiontaa ja rälläköintiä niin
molemmat osat eli vaihdelaatikon pään kiinnike ja tukipalkki pitäs olla valmiit:



Katotaan miten tuo kestää, jos meinaa elää niin lisätään vahvikkeita. Luulis että riittää kun tulee taaemmas se toinen
tukipalkki mutta aika näyttää...

Jos sitä tuon ja doublerin huomenna pulttais paikoilleen niin pääsee rälläköimään kardaanitunnelin auki ja sovittamaan
varsinaisen jakolaatikon paikoilleen. Vieläkö muistas ennen doublerin alle laittoa ottaa pahvisapluunan tuosta
kaulasta mihin tuki tulee niin senkin pääsee jossain vaiheessa plasmaamaan ja pääsee takimmaisen kannatinpalkin tekoon.

Ajatus oli että jos tällä viikolla ehtis saada jakolaatikon ainakin sen verran paikoilleen että pääsee mittaamaan kardaanien pituudet
ja ne jollekkin työn alle.

[petr]

Kyllähän tuo aika tukevalle näyttää. Pikemminkin itse panostaisin enemmän noiden rakenteiden/pohjan "liukuvuuteen" eli että mikään ei pahasti tökkäisi kiviin ja kantoihin kun pohjakosketuksia tulee enemmän tai vähemmän "aina". Absoluuttinen kestävyys (auton koko paino tiputetaan juuri ko. kohdan päälle) "haastetaan" kuitenkin aika harvoin normaalikäytössä...kivilouhikossa ryömiessä on aika hitaat vauhdit ja joku nurkka on kuitenkin myös maata vasten....?

[mparty]

Alkuperäinen kirjoittaja ISE

kyllä on tyrnävän jeeppi velholla taas virtaa,pukkaa tulemaan hyvää.se on kohta yhtäluja kuin gr patrol,

Vieläkö olis enemmän aikaa tuota pajottaa, mutta eiköhän se tästä rauhallisesti etene... Saa nähä miten tuo pysyy sitten nipussa
