Putkesta rypytetty iskarin kiinnike ??

[bluevan]

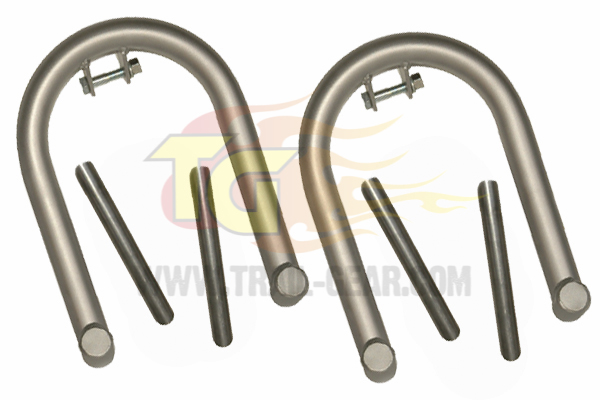

Onko tuollaisessa kuvan systeemissä joku ratkaiseva merkitys noilla vaakaputken pätkillä ?
Tuleeko kiinnityksestä vahvempi vai onko nuo vain kiinnityksen helpottamiseksi tehty?
Kun lähes kaikilla tehdasvalmistajilla näyttää olevan tuollaiset.

[Timo_L]

Eikös se jollain pidä saada hitsattua runkoputken kylkeen kiinni tuo iskarikaari? Toki jos runkoaisan päälle tulee kaari kiinni niin sittenhän tuota lyhyttä vaakaputkea ei tarvitse.

[bluevan]

Eikö tuota U-malliseks väännettyä putkea voi hitsata rungon kylkeen
Enempi mun mielest tulee vääntöä kiinnityskohtaan tuolla vaakaputkiversiolla.

[iikkoo]

Alkuperäinen kirjoittaja bluevan

Eikö tuota U-malliseks väännettyä putkea voi hitsata rungon kylkeen
Enempi mun mielest tulee vääntöä kiinnityskohtaan tuolla vaakaputkiversiolla.

mä hitsasin U:n suoraan rungon kylkeen ja hienosti on toiminu

[Timo_L]

Aika nihkeätä se on hitsata yhtä tai kahta palkoa sinne runkoaisan ja putken reunan väliin ahtaaseen koloon.. ja tartuntapintakin aika kapea kun ei putki ota kuin vain "harjalta" kiinni runkoon.

Eihän tuota mutkaa tuollaisenaan kuitenkaan jätetä edes iskareille, saati sitten ilmatikuille tai coil-overeille. Eli jonkinlaiset vinotuet vähintään auton keskilinjaa kohti ne tarvitsee joka tapauksessa -> helpompi ja parempi kiinnitys tuon lyhyen poikkiputken kanssa.

[Jare]

Alkuperäinen kirjoittaja Timo_L

Aika nihkeätä se on hitsata yhtä tai kahta palkoa sinne runkoaisan ja putken reunan väliin ahtaaseen koloon.. ja tartuntapintakin aika kapea kun ei putki ota kuin vain "harjalta" kiinni runkoon.

Eihän tuota mutkaa tuollaisenaan kuitenkaan jätetä edes iskareille, saati sitten ilmatikuille tai coil-overeille. Eli jonkinlaiset vinotuet vähintään auton keskilinjaa kohti ne tarvitsee joka tapauksessa -> helpompi ja parempi kiinnitys tuon lyhyen poikkiputken kanssa.

Kai sen putken voi viistääkkin rungon puolelta tarvittaessa?

[Timo_L]

Alkuperäinen kirjoittaja Jare

Kai sen putken voi viistääkkin rungon puolelta tarvittaessa?

Kyllähän sen voi, tai voi hitsata vaikkapa latanpätkät molemmin puolin putkea niin saa vähän enemmän tartunta- ja tukipintaa. En minä sano että tuo poikkiputken kanssa hitsaus on ainoa mahdollinen, mutta aika lailla helpoin ja kuitenkin erittäin tukeva kun se integroidaan muuten keulan turvakehikkoon/ runkorakenteisiin

[bluevan]

Ei kait putken tarvii aina olla pyöree ?

[Timo_L]

Jos on taivutusvermeet neliöpalkille, niin olennaisesti se tietysti lisää runkoa vasten olevan tukipinnan pinta-alaa ja helposti voi silloin hitsata kyljestä kiinni olettaen että runkopalkin kylki on suora Jonkinlaisen tuen silti laittaisin konehuoneen puolelle estämään lenkin sisään-ulos vääntymistä ja ylimääräistä kiertorasitusta runkoon.

Se mikä itsellä tulee mieleen tuossa kyljestä hitsaamisessa myös on, että kannattaako vetää täydellä saumalla, vai parin sentin pätkissä ja aina pari senttiä rakoa välissä? Tuostakin tuntuu olevan kahta koulukuntaa, aiheuttaako täysi sauma runkopalkkiin vääränlaista kuormitusta vs. pätkäsaumat. Ei ole helppoa tee-se-itse-miehen elämä

Kait tuossa poikkiputkiviritelmässä joku järki kuitenkin on, kun olen ihan tehtaan tekemissä työkoneissakin esim. nähnyt vastaavalla kiinnitystavalla toteutettuja systeemeitä. Tai sitten se on vain hitsauksen helppous ja vähäisempi työn määrä (= hinta), mikä ratkaisee

[bluevan]

Yläpään kiinnitys tulee alemmas kuin venakoppa joten himpun hankalaa toi poikkiputki tässä versiossa

[Timo_L]

Vaakatanko sopivasti taivutettuna kaarien yläpäästä toiseen, laippakiinnityksellä molemmat puolet niin saa koneenkin pois ilman rälläköintiä?

Pelkästään iskarikäytössä tosin kestänee ilman hirveitä tuentoja, jos vain saa runkopalkkiin hyvin hitsattua, mutta jos oli tosiaan ilmatikut tai coil- overit tulossa niin en laittaisi ilman kunnon tuentaa. Kaikki on tosin kiinni putken ja auton rungon ainevahvuuksista

[offroadjouni]

Alkuperäinen kirjoittaja bluevan

Yläpään kiinnitys tulee alemmas kuin venakoppa joten himpun hankalaa toi poikkiputki tässä versiossa

Laittaisin ehdottomasti poikkipalkin jousitolppien väliin. Minulla on vähän samankaltaiset U-putket joissa etupumput on kiinni. Ne on jonkin verran vinossa niin että yläpää on ulompana, jolloin kiinnittäminen rungon kylkeen oli helppoa sahaamalla putki kiinnityspinnaltaan ~puoliksi ja hitsaamalla täysillä saumoilla runkoon. Kannattaa etukäteen sovitella että miten jousi elää joustoissa tuolla, ettei sitten turhaan joudu rajoittamaan joustoja kiinni ottamisen vuoksi.

[bluevan]

Joo toi liikerata pitää tarkoin tutkia ettei ota minnekkään kiinni.
Yläpään myös joudun laittamaan ulommas alapäätä.
Mitään joustoihmettä ei nyt tehdä vaan kierrejousitus lehtien tilalle joten tuota poikkitukea
harkittava. On siinä vähtiä taivutella koneen yli mut jos tekis kaksosasen niin sais helposti irroitettavaks.

Ja tuo sj tuollaiset saa coilien kaveriks.

[Pajares]

http://4wheelonline.com/jeep/GenRigh...205621.1435991
Tossa on tyylikkäästi laipoilla toi hieno irroitettava poikkipalkki systeemi.
