Sorvijuttuja

[Säätäjä_setä]

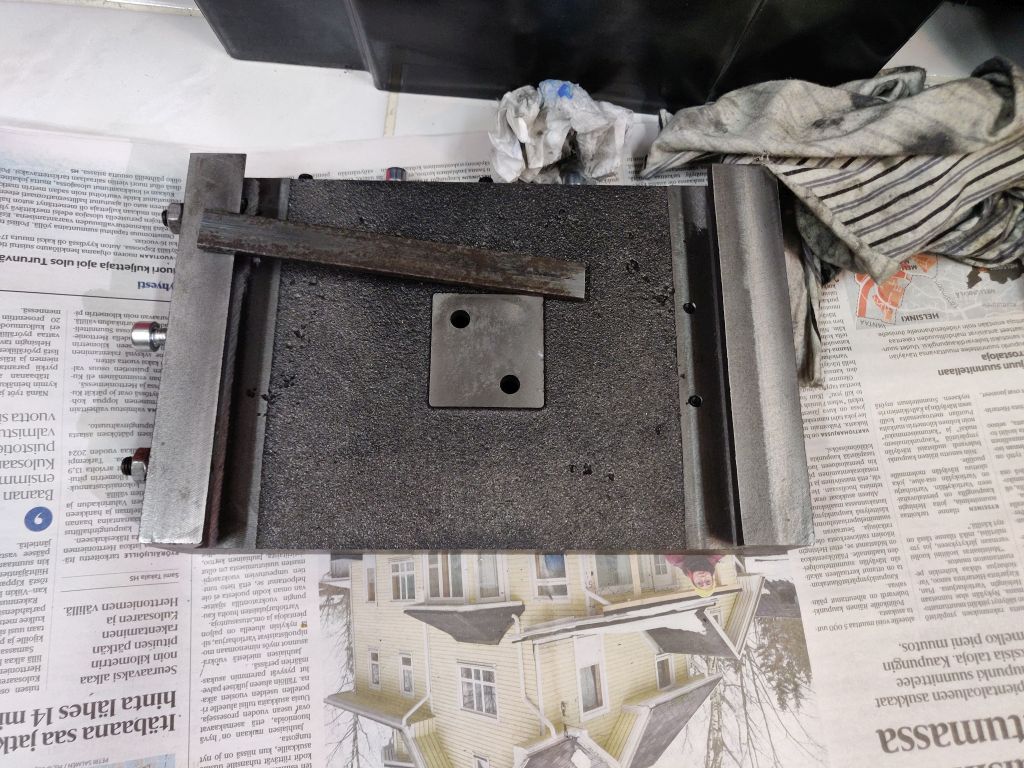

Poikittaiskelkan asennuksesta ei tullut kuvia kun livahti paikoilleen niin helposti.
Mittasauva suoraan kelkan runkoon kiinni. Yhdistetty anturin kiinitys- ja suojapelti päälle ja kiinnitys valmis.
Ainoa hankala asia tässä asennuksessa on oakan alle jäävä tila. Leukoja ei saa täysin auki jos kelkka pakassa kiinni (pelti pakan alla). No 100mm pakkahan on vielä tallessa.

[Säätäjä_setä]

Myös kompound kelkkaan (mikä sen oikea suomenkielinen nimitys sitten onkaan) tuli asennettua mittatikku. Tässä sorviaas kun varsinainen pitkittäissyöttö on niin hutoi värkki, että sillä ei alle millin siirtoja tehdä käsisyöttönä. Kartio ym hommien lisäksi kompound kelkalla pystyy tekemään tarkkaa pituus-syöttöä. Tosin vain 100mm kerrallaan.
Mittasauva ja anturi joituivat väkisin säätö- ja lukitusruuvin puolelle mikä aiheutti vähän miettimistä. Paketti kasassa ja lukkoruuviin pääsee vielä käsiksi.

[Säätäjä_setä]

Lisähommana tuli tehtyä mielenkiintoinen tutkimus/koe. Voiko optisen DRO mittatikun lyhentää.
Alunperin kompoundiin tarkoitettu 200mm tanko sopikin suoraan poikittaiskelkkaan. Ylimääräiseksi jäi 420mm tanko ja kompoundiin tarvitaan 100mm liike. Ei muuta kuin tutkimaan, tuumailemaan ja keräämään rohkeutta tikun katkaisuun.

Päädyn kun sai auki (liimattu kiinni) niin pääsi näkemään mittaradan rakenteen. Ensimmäinen havainto, että rakenne poikkeaa muutamista juutuubista löytyvistä lyhennystarinoista.



Ei muuta kuin jyrsinkoneella katkaisupaikkaa auki ja samalla päätyä lopulliseen muotoon.



Hyötypuolella lasi suojattu ja tuettu niin hyvin kun pystyy. Timanttilaikka rälläkkään ja säätömuuntajalla pyörimään suht pienillä kierroksilla. Varovasti sitten leikkaamaan. Hyötypuoli meni hyvin, jättöpuolelta lohkes hallitsemattomasti, mutta ei kaukaa.
Vaikka on "vain" 5um keppi niin onhan tiheä kuvio lasissa. Ei meinaa oma mikroskooppi riittää sen tutkimiseen.



Lyhennyshän onnistui. Vähän joutui jyrsinkoneella modaamaan päätykappaletta kun mittasauva ylettyi ihan rungon päähän asti.

[LaaLaa]

Hienoa hommaa. Yhdistääkö tuo nykyaikainen Sino pitkittäiskelkan ja compoundin liikkeet? Eli pysyykö mitta tiedossa, vaikka siirtäisi terää kummasta tahansa? Aikoinaan kun omaani DRO:a hankin ja halusin tuon ominaisuuden, niin joutui tyytymään Machine-DRO.co.uk laatuun kiinan tilauksen sijaan

[Säätäjä_setä]

Laskin/näyttö on mallia Sino SDS2-3MS ja mittatikut KA300.
Kiinalaisen manuaali on sellainen minkä lukemisessa ja tulkinnassa pitää käyttää vähän mielikuvitusta apuna. Näytön modet on Mill_M, Mill_MS ja Lathe. Missään ei esimerkiksi selitetä Mill M ja MS asetuksen eroja. No sorvin (Lathe) kanssahan tässä touhutaan. Tarkkaan lukemalla ja vähän kokeilemalla löytyy mose missä Z lasketaan Y näyttöön mukaan. Eli:
X = pitkittäisliike
Y = poikittaiskelkka
Z = compound kelkka

Käyttäytyy seuraavasti:
Z nollaus mykkä
Y nollaus nollaa Y ja Z näytöt

Y näyttö näyttää aina Y+Z matkat
Z näyttä näyttää Z eli compound liikkeen edellisestä nollauksesta

Eli osaa laskea yhteen poikittais- ja compound liikkeen.

Minkälaiset mittatikut sulla on? Sopiiko suoraan tähän näyttöön.
- input TTL (0-5V) kanttiaalto
- masiina osaa skaalata 5, 1, 10, 0.1, 0.2 ja 0.5um anturit/mittatikut

[LaaLaa]

Alkuperäinen kirjoittaja Säätäjä_setä

Minkälaiset mittatikut sulla on? Sopiiko suoraan tähän näyttöön.
- input TTL (0-5V) kanttiaalto
- masiina osaa skaalata 5, 1, 10, 0.1, 0.2 ja 0.5um anturit/mittatikut

X- ja Y-liike on vastaavan näköisillä lasisauvoilla kuin sinulla ja teräkelkka on magneettinauhalla tilan säästämiseksi. Noihin teknisiin tietoihin en osaa sanoa kyllä mitään enkä löydä enää toimituksen mukana tulleita dokumenttejakaan. Käytännössä noilla pääsen n. 0.03mm tarkkuuteen, joka on toistaiseksi riittänyt minulle
