Plasma GYS Cutter 20 korjausyritys

[Jari]

Alkuperäinen kirjoittaja Säätäjä_setä

Kiitoksia kannustuksesta.
Näissä vianhaku, tutkimus ja korjaus projekteissa yleensä aina oppii jotain uutta vaikka on jo aika monenlaisia vehkeitä nähnyt ja joitain suunnitellutkin. Mukava harrastus mikäli tilanne ei ole, että on pakko saada varmasti kuntoon. Omaksi ilkoseen kun tutkii ja korjaa niin käy terapiasta.

Että hommasta ei jäisi väärä käsitys, niin pari varoitusta.

Sähkölaitteiden toisille (ammattimainen) korjaaminen on luvanvaraista toimintaa. Itselle saa kyllä tehdä.

Plasmaleikkurit, hitsausinvertterit sun muu tehoelektroniikka ei kuitenkaan ole aloittelijan hommia. Näissä laitteissa jännitteet ja tehot ovat niin suuria, että vehkeet ovat oikeasti vaarallisia jos ei tiedä mitä tekee. 1-vaihe laitteissa systeemin pääjännite yleensä 330V tienoilla. 3-vaihe laitteissa 560V tienoilla. Kytkennästä riippuen piireissä voi esiintyä edellä mainitut jännitteet kaksinkertaisina. Tehoon liittyvät vaarat ovat myös läsnä. 3x16A 400V verkkoon liitetty laite saa tarvittaessa 11kW jatkuvaa tehoa verkosta. Laitteissa on yleensä isoja konkkia energiavarastona eli hetkellinen teho vielä suurempi. Hetkellisesti saatava teho kasvaa myös sulakkeiden mukaan. Hitaat C-käyrän sulakkeet sallivat noin 1s ajan 10 kertaisen vitrran ja muutaman millisekunnin ajan jopa 100 kertaisen virran. Näillä tehoilla sähkö on sinistä ja kuumaa!

Turvallisia mittauksia varten suojaerotusmuuntaja on lähes välttämätön tai ainakin suositeltava apuväline. Menestystä korjaushankkeille.

Hyväyt huomiot!
Hieno projekti, ja asiakas on tyytyväinen! sano vanhakansa

[Säätäjä_setä]

Kaverini Pekka osti tällaisen Liiterin plasman. Tietysti pellit auki ennen ensimmäistäkään polttoa.

[Säätäjä_setä]

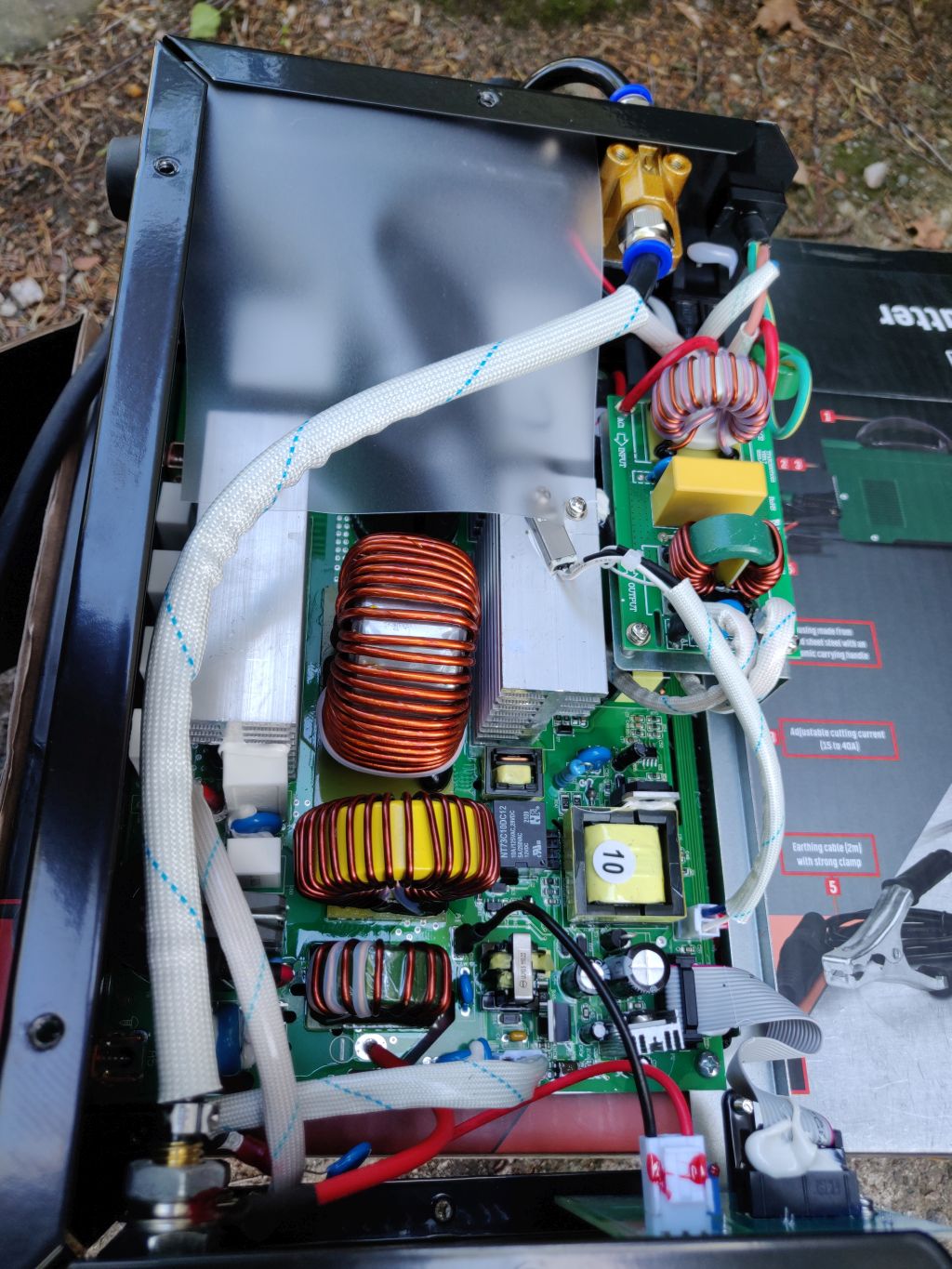

Laitteesta tuli otettua muutama kuva. Tässä sekalaisia havaintoja rakenteesta.
Yleisilme ihan siisti peli.
Kiinalaiseksi vehkeeksi kunnollisen oloinen EMC suodatus verkkojohdon sisääntulossa.
Muuntajia on pirusti. Ei tullu tarkkaan tutkittua, mutta pääpiiri näyttäisi olevan 1/2 silta. Päämuuntaja tehty isolle toroidi sydämmelle.
Ulkoisiin kaapeliliittimiin liittyen. Näyttäisi työkappaleen maa ja sytytysmaa olevan samaa piiriä. Kytketty ulkoisesti samaan liittimeen.

[Säätäjä_setä]

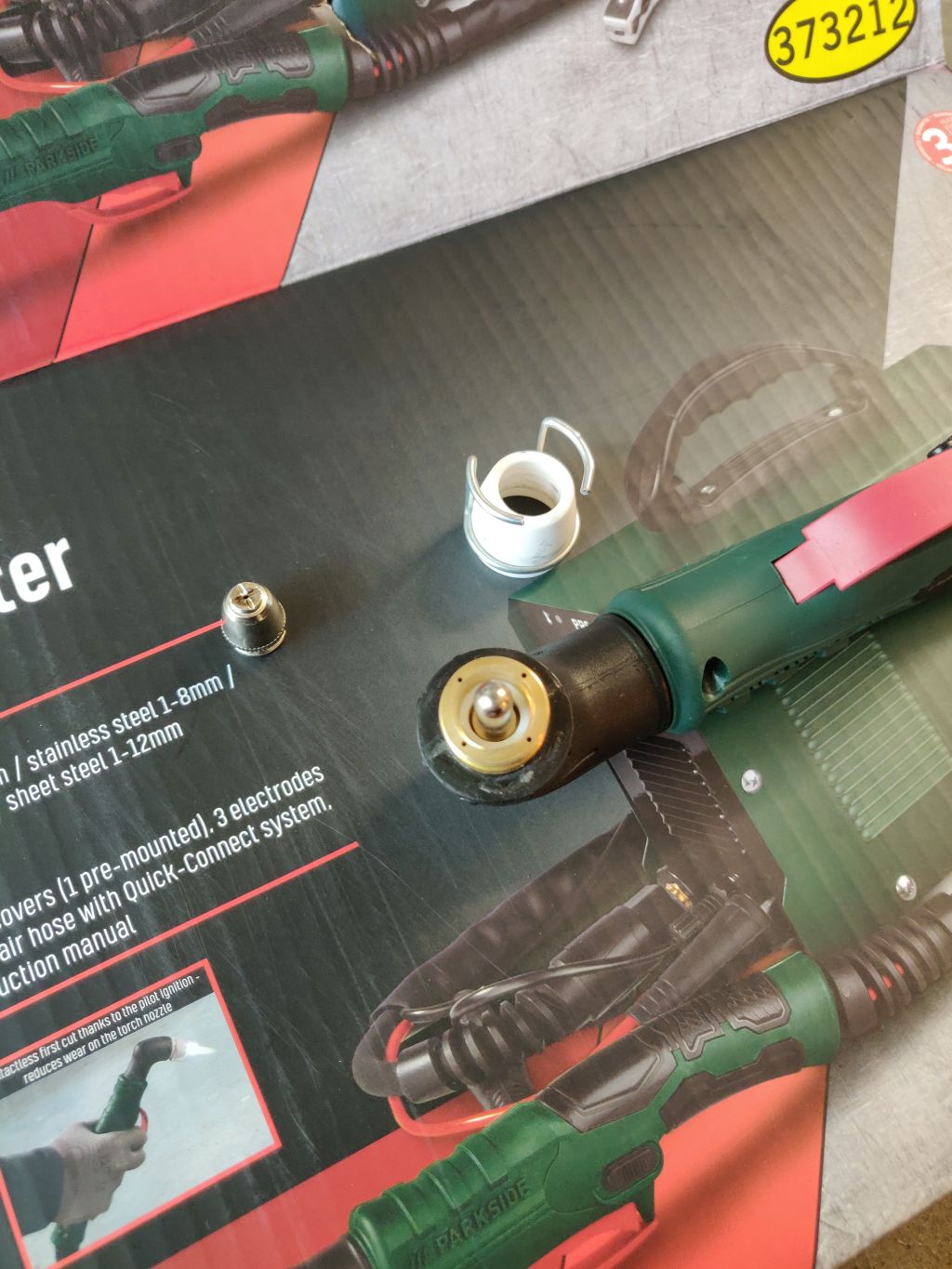

Polttimessa ei liikkuvia osia. RF/HF sytytys. Mukana pari vara elektrodia ja suutinta. Kaasunohjain keraaminen hylsy. Saattaa olla arka kolauksille. Näitä osia ei varaosina mukana.

[Säätäjä_setä]

Suurjännite RF generaattori on tehty telkkarin juovapäätemuuntajaa muistuttavalla muuntajala (kuvan oikea alareuna.

Piiriin liittyy seuraavassa kuvassa keskellä näkyvä kipinäväli. Ei heti selvinnyt lyökö tuossa yli aina sytytystilanteessa vai ainoastaan ylijännite tilanteessa.

Syttyy kuitenkin hienosti ja varmasti. Syttyy myös työkappaleesta irrallaan. Tämä tietysti syö suutinta, mutta voi jossain tilanteissa olla kätevä ominaisuus.

[Säätäjä_setä]

Piirilevy pohjapuolelta.
Ihan professionaalin näköinen. Pinta/ryömintä välejä muutettu kriittisissä paikoissa ilmaväleiksi jyrsimällä piirilevyyn hahloja.
Kaikkia transistoreja ei näkynyt, mutta oletan niiden olevan samanlaisia. 40N60 on siitä mielenkiintoinen tyyppi, että samalla tyypillä löytyy sekä MOSFETtejä, että IGBT transistoreja. No kumi tahansa niin speksit 600V 40A eli aika jytkyjä. Transistorin jaloissa muovihylsyt todennäköisesti estämässä läpilyöntiä jos (kun) masiina likaantuu.

[Säätäjä_setä]

Kannet kiinni ja kokeilemaan. 0.5mm peltiin ja 4mm levyyn. Toimii hyvin. Kestävyydestä ei tietenkään vielä mitään kokemusta.
Masiinan uusi omistajakin tyytyväinen ostokseensa.
Hinnat pudonneet reippaasti. Tämä maksoi kymmenes osan siitä mitä oma Telwin aikoinaan.
