  #1
Vanha 20.04.2022, 20:34
Säätäjä_setä:n Avatar
Säätäjä_setä Säätäjä_setä ei ole kirjautuneena
Konkari++

Rekisteröitynyt: 07.12.08
Sijainti: Espoo
Viestit: 702
Perusasetus

Tässä ne kalsarit konjakki kuluvat. Powerikortin ja driverin scheema piiretty auki ja komponentit tunnistettu jollakin varmuudella. Alla tämän hetken versiot pdf muodossa.

Pääpiirin kytkimistä. Kun vanhaksi elää niin näkee kaikenlaista. Ensimmäinen Fly Back konvertteri missä kytkimet muuntajan ylä- ja alapäässä. Kaaviossa HV- maa tai nolla miten sitä haluaa nimittää. HV+ 3xx V pääjännite. Kytkimiä Gate1 ja Gate 2 ajetaan tasatahtia driver kaavion kytkennällä.

Attached Files
File Type: pdf GYS20_Power_Board.pdf‎ (43,0 Kt, 371 lukua)
File Type: pdf GYS20_driver.pdf‎ (24,5 Kt, 339 lukua)
Vastaa lainaten
  #2
Vanha 20.04.2022, 20:39
Säätäjä_setä:n Avatar
Säätäjä_setä Säätäjä_setä ei ole kirjautuneena
Konkari++

Rekisteröitynyt: 07.12.08
Sijainti: Espoo
Viestit: 702
Perusasetus

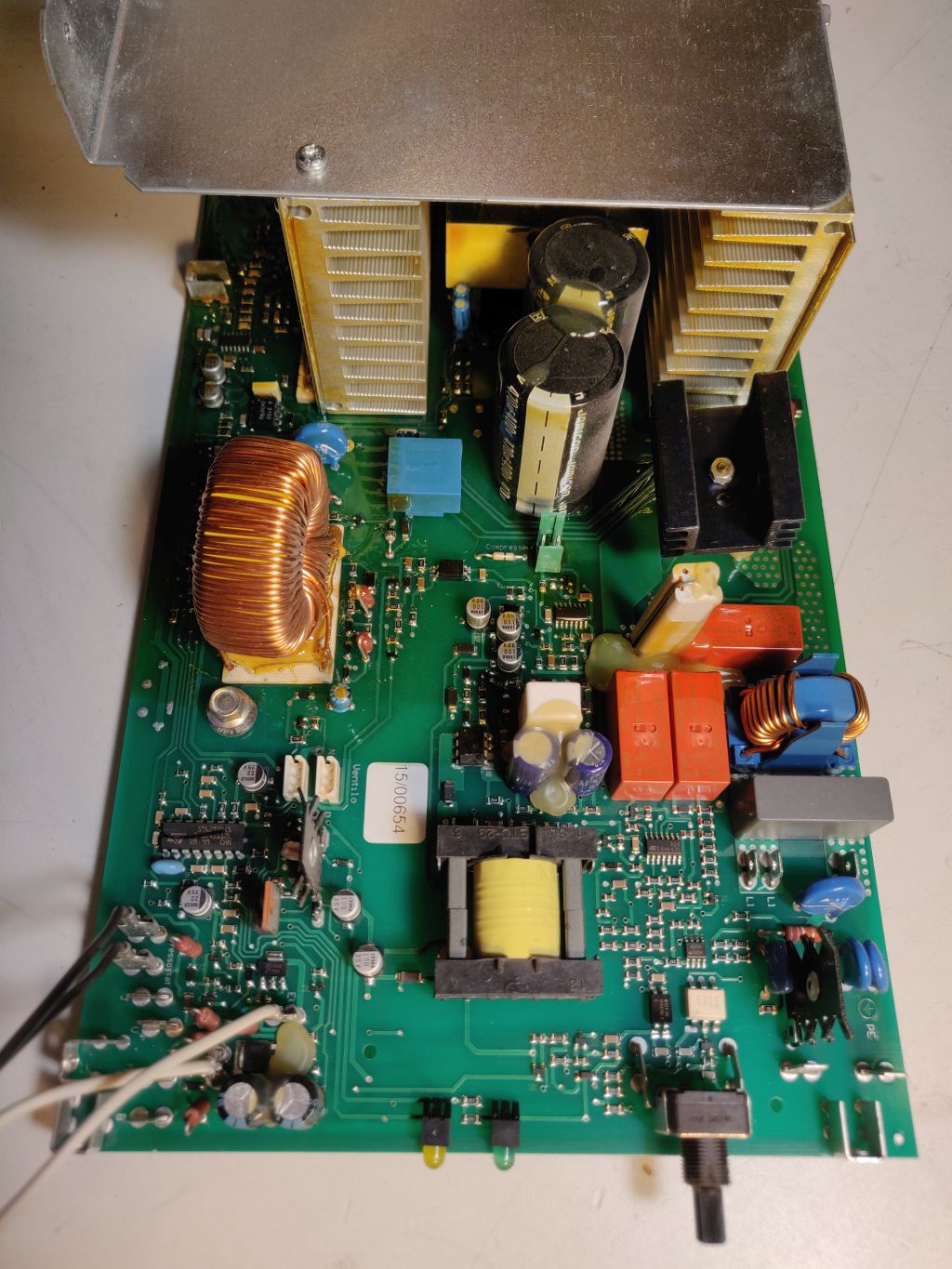

Rikkinäiseksi havaittua tavaraa purettu ja saalistakin tullut. Tunnistaminen ollut välillä hankalaa. Onneksi laiteessa on sen verran symmetriaa ja rinnakkaisuutta, että voinut päätellä mikä olisi samanlainen ehjä osa. Kärpäsen paskasat mistä puuttu kuoret ei enää saa selvää mikä oli.
Liitetiedostot
Click image for larger version

Name:	purkua.jpg‎
Views:	370
Size:	126,9 Kt
ID:	101890   Click image for larger version

Name:	saalista.jpg‎
Views:	381
Size:	160,0 Kt
ID:	101891
Vastaa lainaten
  #3
Vanha 20.04.2022, 20:48
Säätäjä_setä:n Avatar
Säätäjä_setä Säätäjä_setä ei ole kirjautuneena
Konkari++

Rekisteröitynyt: 07.12.08
Sijainti: Espoo
Viestit: 702
Perusasetus

Joissain jutuissa pitää edetä arvaamalla ja mittaamalla mitä pystyy. Esimerkiksi IGBT geiteillä selvästi diodi / Zener diodi suojaus. Onneksi toisen haaran diodit näyttivät ehjiltä. Merkintöjen perusteella (J3) ei oikein päässyt eteenpäin. Vähän mittauskytkentöö avuksi nii selvisi, että Zenerit ovat 18V tyyppiä ja sitten tuo J3 tunnistekkin läytyi eli diodit ovat melkoisella varmuudella MMSZ5248B tyyppiä. Ja parit L2 STPS1L60 Schottky diodeja. Näin tämä etenee.

Liitetiedostot
Click image for larger version

Name:	purkua_zenereiden_mittailua.jpg‎
Views:	1160
Size:	141,1 Kt
ID:	101892
Vastaa lainaten
  #4
Vanha 20.04.2022, 20:58
riude riude ei ole kirjautuneena
Konkari+++

Rekisteröitynyt: 16.04.06
Sijainti: SLN, .
Viestit: 933
Smile

Hieno että joku vielä harrastaa elektroniikkaakin, vähenemään päin taitaa olla osaajat siinäkin lajissa.
Vastaa lainaten
  #5
Vanha 20.04.2022, 21:01
Säätäjä_setä:n Avatar
Säätäjä_setä Säätäjä_setä ei ole kirjautuneena
Konkari++

Rekisteröitynyt: 07.12.08
Sijainti: Espoo
Viestit: 702
Perusasetus

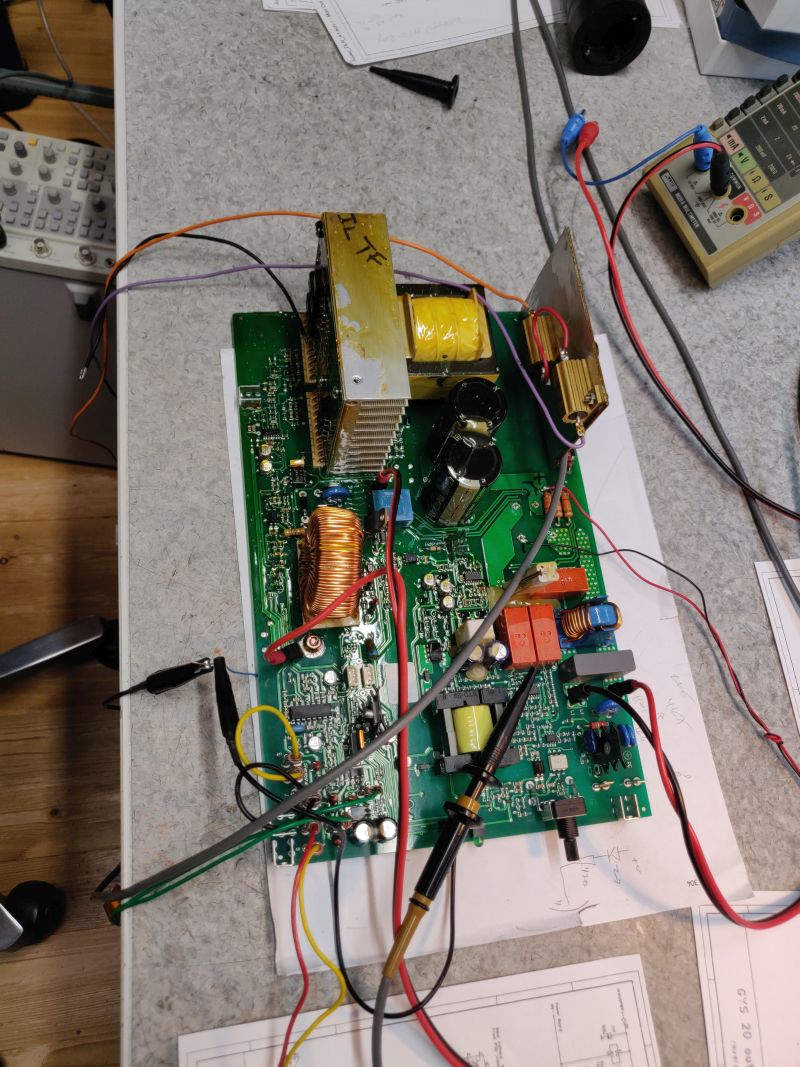

Nyt asiat alkoivat olla jo niin paljon tiedossa, että tuli hetki tarjota laitteelle sähköä ja tutkia herääkö logiikka / ohjausosa henkiin. Koska tehopuoli (Power Board) on vielä tuhannen paskana niin pääpiirin tasasuuntaaja pois eli tehopuolen jännitteet pois ja yrittämään.
Kun painekytkimet ja muut interlokit kytketty hyppylangoilla niin sehän heräsi.

Tosin saman tien kortilta poistui pieni määrä sitä kuuluisaa käyttösauhua. Driveri muuntajaa ohjaava trankku tai oikeammin pieni MOSFET lähti. Tässä vielä yksi hankala tunnistus. Trankun koodi on 12W mikä joillain valmistajilla vastaisi 2N7002 fettiä. 2N7002 on vaan spekseiltään alimittaisen oloinen tähän kytkennän kohtaan. Tutkimukset jatkuu.

Liitetiedostot
Click image for larger version

Name:	logiikan_kaynnistys.jpg‎
Views:	1177
Size:	182,5 Kt
ID:	101893   Click image for larger version

Name:	lisaa_tuhkaa.jpg‎
Views:	316
Size:	243,4 Kt
ID:	101894
Vastaa lainaten
  #6
Vanha 20.04.2022, 21:09
Säätäjä_setä:n Avatar
Säätäjä_setä Säätäjä_setä ei ole kirjautuneena
Konkari++

Rekisteröitynyt: 07.12.08
Sijainti: Espoo
Viestit: 702
Perusasetus

Kun kärähtänyt gate driveri trankku oli siivottu pois niin uusi yritys. Logiikka / ohjaus näyttäisi toimivan. Samalla selvisi, että pääpiirin hakkuritaajuus on noin 90kHz. Kontrolleri on UC3845 mikä on yleinen piiri hakkuripowereissa.

Liitetiedostot
Click image for larger version

Name:	logiikan_kaynnistys_yritys_2.jpg‎
Views:	326
Size:	177,0 Kt
ID:	101895   Click image for larger version

Name:	hakkurin_taajuus.jpg‎
Views:	1158
Size:	105,8 Kt
ID:	101896
Vastaa lainaten
  #7
Vanha 20.04.2022, 21:23
Säätäjä_setä:n Avatar
Säätäjä_setä Säätäjä_setä ei ole kirjautuneena
Konkari++

Rekisteröitynyt: 07.12.08
Sijainti: Espoo
Viestit: 702
Perusasetus

Menee jo vähän uteliaisuuden puolelle. Mittasin vielä driveri- ja päämuuntajan muuntosuhteet. Driveri on selväpiirteinen. Muuntosuhteet 1:1:1 eli ensiö ja molemmat toisiot samanlaisia. Induktanssit noin 1400uH / käämi. Alarajataajuus 8-10kHz luokkaa ja ylärajataajuus yli 2MHz.

Päämuuntaja näyttää oudommalta. Siinä Muuntosuhde näyttäisi olevan 1:1,66 eli nostava vaikka tässä konvertoidaan jännitettä virraksi. En ole vielä piirtänyt auki lähtöpiiriä missä on isohko kuristin. Saattaa käyttäytyä Buck konvertterin tapaan.
Muuntajassa lisäksi pieni apukäämi 1:0,16 millä tehdään apujännite lähtöpiirissä kelluvalle sytytysmaa kytkimelle (2x15N120).
Liitetiedostot
Click image for larger version

Name:	driveri_muuntajan Mittauksia.jpg‎
Views:	330
Size:	197,5 Kt
ID:	101897   Click image for larger version

Name:	driveri_muuntaja_suhde1-1.jpg‎
Views:	326
Size:	107,8 Kt
ID:	101898   Click image for larger version

Name:	paa_muuntajan_mittauksia.jpg‎
Views:	311
Size:	266,0 Kt
ID:	101899   Click image for larger version

Name:	paamuuntaja_muuntosuhde.jpg‎
Views:	332
Size:	142,1 Kt
ID:	101900
Vastaa lainaten
  #8
Vanha 21.04.2022, 00:50
Säätäjä_setä:n Avatar
Säätäjä_setä Säätäjä_setä ei ole kirjautuneena
Konkari++

Rekisteröitynyt: 07.12.08
Sijainti: Espoo
Viestit: 702
Perusasetus

Illan innovaatio oli in situ lämpölevy. Kortin irroitus emolevystä niin, että emolevy säilyisi ehjänä ei näyttänyt sen helpommalta kuin muutkaan vaihtoehdot. Koska kortti on 1.5mm alumiinia niin mieleen tuli, että sitähän voi lämmittää paikoillaan. Tuumasta toimeen ja pari tehovastusta levyn alapintaan. Reilu 50W tehoa ja esilämmöthän nousi 130 asteen paremmalle puolelle. Olisi noussut lisääkin, mutta näytti, että lakka alkaa palaa. Tuolla esilämmöllä ja parilla kolvilla risat osat irtosi helposti. Seuraavaksi uusia osia hankkimaan. On vaan sen verran erikoista tavaraa, että ei joka tiskiltä löydy.

Liitetiedostot
Click image for larger version

Name:	lampolevy.jpg‎
Views:	362
Size:	158,0 Kt
ID:	101901   Click image for larger version

Name:	preheat.jpg‎
Views:	343
Size:	152,2 Kt
ID:	101902   Click image for larger version

Name:	alkaa_irrota.jpg‎
Views:	1158
Size:	183,9 Kt
ID:	101903   Click image for larger version

Name:	kortti_siivottu.jpg‎
Views:	343
Size:	257,4 Kt
ID:	101904
Vastaa lainaten
