Korjauksen kannalta erityisen vaikea rakenne. Invertterin input- ja output tehoelektroniikka rakennettu alumiinipohjaiselle piirilevyille. Kortit sitten liimattu jäähdytysripoihin. Liimaus kyllä irtosi, mutta tollasessa alumiinilevyssä on niin suuri lämmönjohtavuus, että tavallisilla kolveilla turha yrittää irroittaa mitään tuosta levystä. Lisähaitta vielä, että koko paska kastettu lakkaan mikä ei tunnu liukenevan mihinkään. Ei auta kuin mekaanisesti rapsutella vaihdettavat osat esiin. Tuo lakkakerros vaikeuttaa myös tunnistusta useimmissa nykyosissa kun ne vähätkin merkinnät on poltettu laserilla epoksin pintaan. Lakkakerros päällä tekee merkinnät näkymättömiksi.
Vielä selvittämättömiä osia on pitkin korttia räjähdelleet kärpäsenpaskat. No piirtelemällä kytkentää auki ääritapauksessa noita voi vähän arvaillakkin mitä ovat. Tosin trankkujen tyypit, Zener diodien jännitteet ym vastaavat tiedot pitää kyllä saada aika hyvin kohdalleen ennen kuin yrittää korjausta.
Tässä ensiö puolella IGBT trankut ovat SGB10N60A (4kpl)
Diodit (pienemmät) ovat STTA506 tyyppiä.(5kpl)
Kärpäsen paskat vielä tunnistusta vailla.

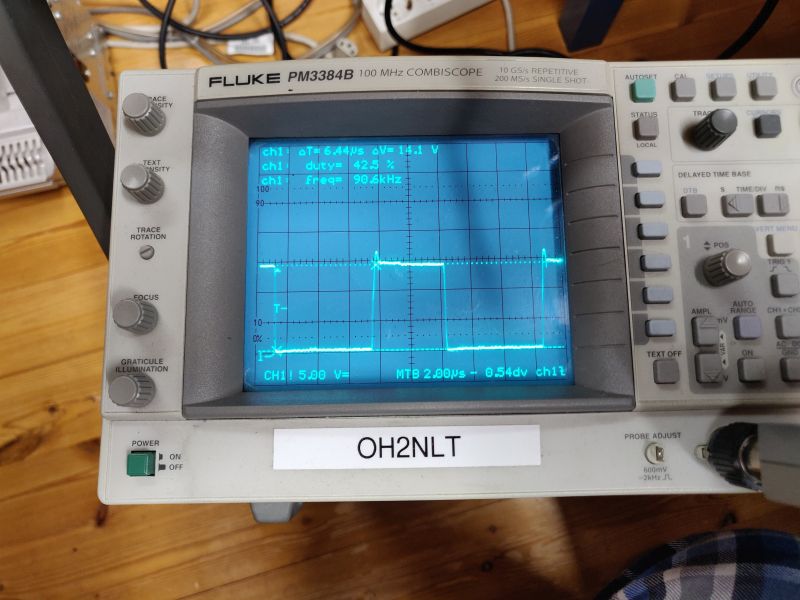

harrastus se on tämäkin.
