ToyWagen elektroniikkaa

[Säätäjä_setä]

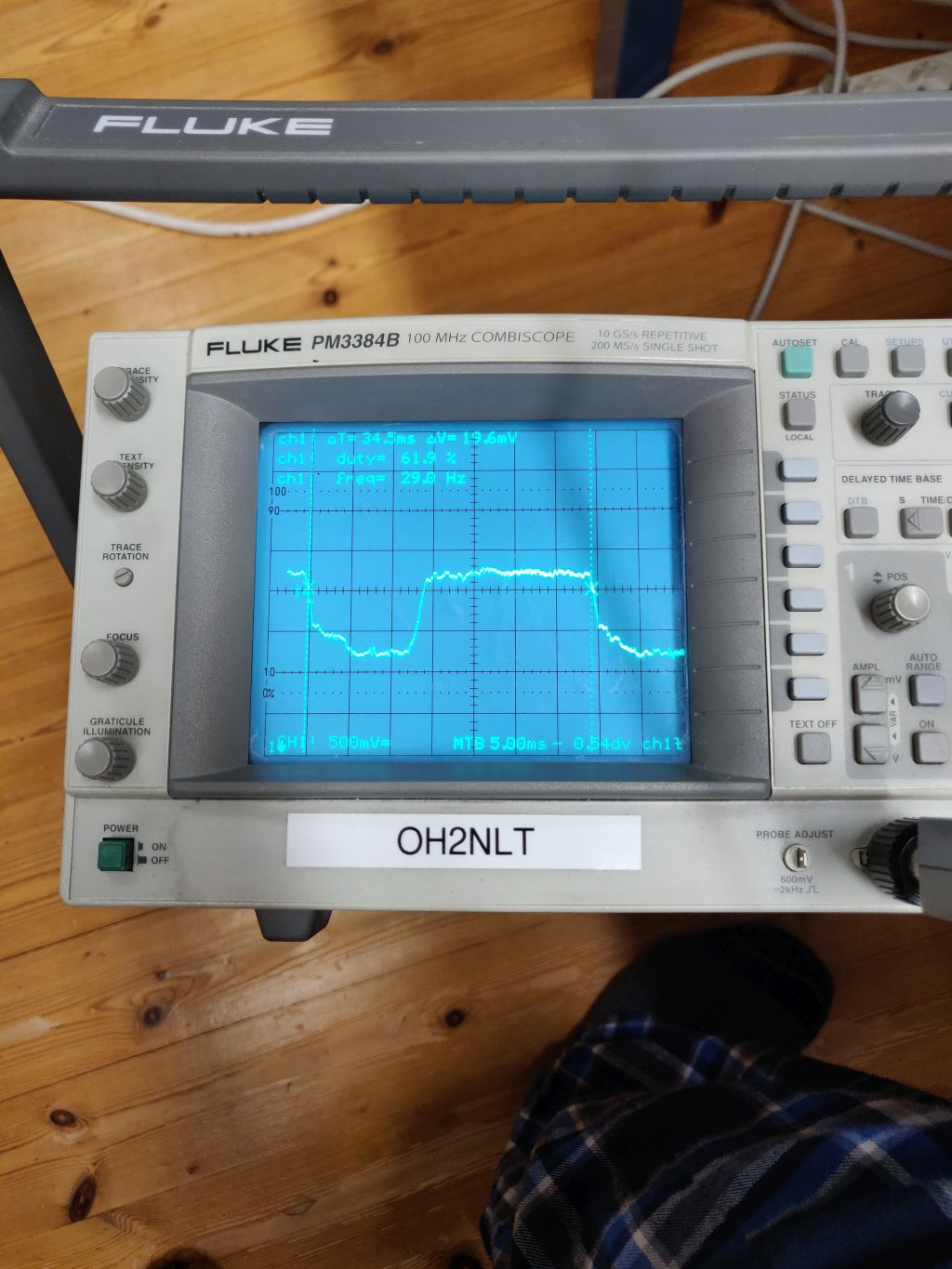

Kytkennästä tuli alla olevan mukainen kun ei varmuudella vielä tiedetty kaikkea, Testikorttiin laitoin lisäksi trimmerin millä voi säätää jengakellolle tarjottavan signaalin voimakkuutta jotta voimme selvittää sen herkkyysalueen. Toimi moitteetta muutaman kymmenen millivoltin jännitteestä usean voltin signaaliin. Selvisi myös, että signaali on unipolaari eli maata vasten referoitu.
Testikortin softaan tuli myös ominaisuus millä kierroslukumittarille voidaan antaa laskettuja arvoja 500, 1000, 2000 ... 6000rpm. Välillä myös selvisi, että pumpussa olevan anturin hammasluku on 37 eli kierroslukumittarille tarvitaan 18.5 pulssia / moottorin kierros.
Näillä tiedoilla mentiinkin jo pitkälle.
