Huomiovalot/päivävalot vanhaan hiluxiin

[JiiPee]

Vieläkös originaalit Talmun keltaiset huomiovalot saa laittaa käyttöön?

[-MaTTi-]

Alkuperäinen kirjoittaja JiiPee

Vieläkös originaalit Talmun keltaiset huomiovalot saa laittaa käyttöön?

Saa, kunhan ajokki on käyttöönotettu ennen 1.10.1994

[JiiPee]

Alkuperäinen kirjoittaja -MaTTi-

Saa, kunhan ajokki on käyttöönotettu ennen 1.10.1994

Ok, kiitos tiedosta. Rek.otteeseen on merkitty käyttöönottopäiväksi 00.00.1971.

[Säätäjä_setä]

Tuli tällainen kysymys PM lootaan. Vastaan taas julkisesti jos joku muukin miettinyt samaa.

Jos haluaa laittaa releet lähi ja kaukovaloille eliminoitakseen jännitehäviöt alkuperäisissä piuhoissa ja niitä kun tarvitaan molemmille puolille 1+1 niin miyen niiden johdotus kun vieläkin kyseessä se miinusohjattu ja pitkien merkkivalo pitää toimia ym.

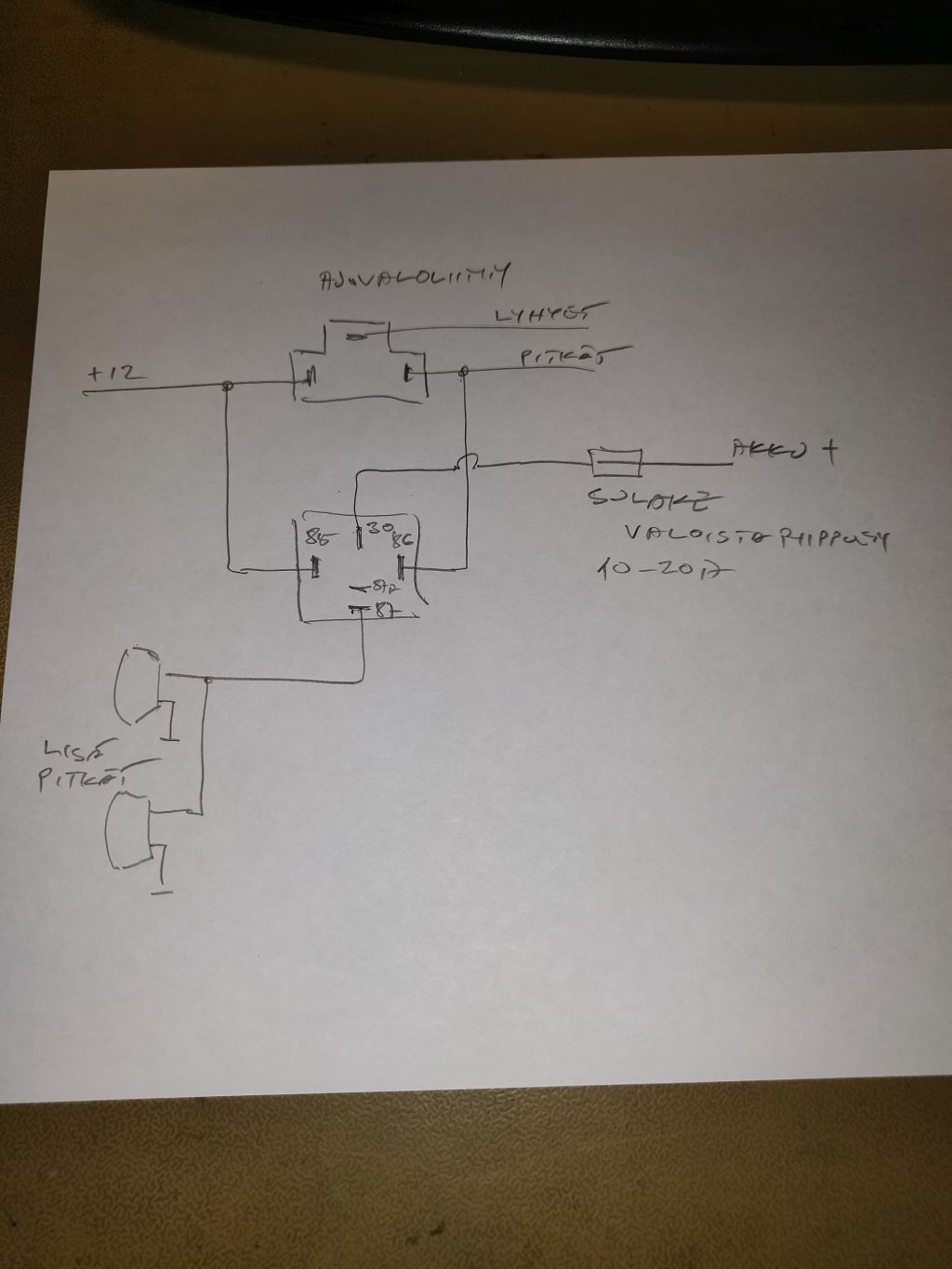

Alla periaatekuva kytkennästä. Selitettynä seuraavanlainen kytkentä. Alkuperäisten ajovalojen lyhyt ja pitkä polttimoiden tilalle kytketään releiden käämit eli ohjaus. Releiden vetokoskettimilla kytketään jännite uutta (vahvempaa) johtosarjaa pitkin ajovalopolttimoille. Turvallisuissyistä piirissä pitää tietenkin olla sulakkeet. Sulakkeiden oikea paikka on mahdollisimman lähellä syöttöpistettä eli akkua. Näin vältytään johtosarjapaloilta jos joku menee pieleen. Lisävarmuutta voi vielä hakea laittamalla sulakkeet erikseen kummallekkin lyhdylle. Jos vaikka toinen kulma osuu puuhun niin ei pimene koko hoito. Sulakkeiden porrastuksessa voi lähtöpäähän eli akulle laittaa vaikka 30A sulakkeen ja kumpaankin lyhtyyn meneviin johtoihin 10A / hehkulanka.

Käytännön ratkaisu ongelmaan taitaa olla tässä. Tolla hinnalla ei kannata lähteä haalimaan releitä ja liittimiä + oma turaaminen. Valmis paketti.
https://www.biltema.fi/autoilu---mp/...rja-2000040790

[hilutaro]

bilteman satsi muuten mainio on meillä monessa vanhassa autoissa MUTTA EI SOVI SELLAISENAAN MINUSOHJATTUUN ON KOKEILTU.

[Hulivili]

Olen värkännyt kiinankaupan johtosarjasta ja ledinauhasta toimivan setin kustannus sielä 2.- hujakoilla. ”Vedenkestävä” kiinan ledinauha oli jotain 1.-/m ja on kestänyt jo useamman vuoden. Aika (sopivan) kirkas, ei kuitenkaan häikäise. Luonnollisesti tuo ei ole e-hyväksytty, mutta toistaiseksi ei ole ketään häirinnyt. Katastukseen sulake pois niin noita edes huomaa olevaksi.



Johtosarja laitetaan suoraan napoihin ja se sytyttää valot kun jännite nousee yli 13.
Sammuu n 15sekuntia moottorin sammuttamisen jälkeen (coming home lights) ja lisäksi on vielä himmennys päiväledeihin kun ajovalot kytketään (et oikeen pykälien mukaan )

[Säätäjä_setä]

bilteman satsi muuten mainio on meillä monessa vanhassa autoissa MUTTA EI SOVI SELLAISENAAN MINUSOHJATTUUN ON KOKEILTU.

Ok. en ole itse tollasta sarjaa käpistellyt eikä kuvasta kytkentä oikein selviä. Suurin osa tuossa on kuitenkin käyttökelpoista. Auton original valosysteemiin menevän liittimen oranssi ja valkoinen menee eri releille joko 85 tai 86 napoinin. Sinisiä näkyy liikaa tuossa kuvassa jotta niistä saisi selvää. Modis siten, että releiden vetokäämin toiset päät irti, yhteen ja tuohon originaali valosysteemin liittimeen sinisen paikalle. Siis sininen poikki ja liitos liittimen puoleiseen päähän.
Aikaisemmin esitetyn lyijykynäpiirroksen mukaisesti. 85 - 86 napaisuudella ei ole väliä.
