BeeJay42 projekti

[-MaTTi-]

Tossa kohtaa jää just etupuolelle, mutta aika liki pohjaanlyöntikumin alatasoa tulee tosiaan sektorivarren akselin alamutteri. Taaempana ei enää sektorivarsi yltäis tarpeeks eteen muutenkaan, menis ohjausvarsi raidetangon päälle linkkuun käännettäessä.

Satuitko Radis ottamaan kuvia kun omaas laitoit vai oliko jo aiemman omistajan tekosia? Iskarin tuenta kiinnostais.

[-MaTTi-]

Eiköhän se tuossa oo hyvä, ei tartte syyläriin kajota ja saa kaikista ylimmäks = sektorivarren muoto passaa parhaiten.


Renkaat linkussa:


Just ohittaa rungon alapuolelta:

[Radis]

Kannattaa kuitenkin vielä kokeilla tunkilla nostamalla millanen välys jää tuohon isoon mutteriin. Jälkikäteen voi harmittaa jos hipsii ja kolisee....

Koitan vaikka huomenna ottaa kuvan siitä iskarista.

[Radis]

Alkuperäinen kirjoittaja Radis

Kannattaa kuitenkin vielä kokeilla tunkilla nostamalla millanen välys jää tuohon isoon mutteriin. Jälkikäteen voi harmittaa jos hipsii ja kolisee....

Koitan vaikka huomenna ottaa kuvan siitä iskarista.

No tuota, kuva jäi ottamatta, mutta mulla on sellaset U-pulttien aluslevyt, jossa on iskarin alakiinnikkeet. Siis se levy joka puristaa jousipakan akselia vasten. Iskari on siis akselin takana, alhaalta kiinni siinä aluslevyssä. Rungossa on taasen omatekoinen yläkiinnike. Iskarin yläpään korkeus niin ettei iskari lyö pohjaan sisäänjoustossa.

[-MaTTi-]

Alkuperäinen kirjoittaja Radis

Kannattaa kuitenkin vielä kokeilla tunkilla nostamalla millanen välys jää tuohon isoon mutteriin. Jälkikäteen voi harmittaa jos hipsii ja kolisee....

Ei se yllä, jää ylemmäks kun pohjaanlyöntikumi, ohittaa akselin etupuoleltakin just. Tunkkasinkin, mut on niin tönkkö alusta ettei saa juuri enempää sisäänpäin vaikka tunkkaa miten. Huimat 7 cm väliä pohjaanlyöntikumiin kun renkaat roikkuu ilmassa, 2 cm pyörillään silloin kun oli kaikki osat kiinni.

[Radis]

Alkuperäinen kirjoittaja -MaTTi-

Ei se yllä, jää ylemmäks kun pohjaanlyöntikumi, ohittaa akselin etupuoleltakin just.

No sittehän se on hyvä.

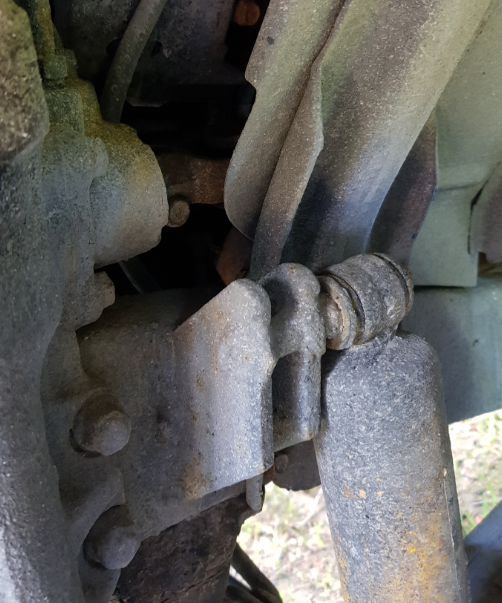

Tuossapa kuvatuksia. Yläkiinnike kuskin, ja alakiinnike vänkärin puolelta. Oli renkaat sillee linkussa että kuvaaminen onnistu tollee parhaiten.

Iskarin joutuu ottaan irti jos haluaa irrottaa / kiinnittää lokasuojan, menee rungon ja tuon yläkiinnikkeen "akselin" väliin.

[-MaTTi-]

Alkuperäinen kirjoittaja Radis

No sittehän se on hyvä.

Tuossapa kuvatuksia. Yläkiinnike kuskin, ja alakiinnike vänkärin puolelta. Oli renkaat sillee linkussa että kuvaaminen onnistu tollee parhaiten.

Iskarin joutuu ottaan irti jos haluaa irrottaa / kiinnittää lokasuojan, menee rungon ja tuon yläkiinnikkeen "akselin" väliin.

Aika fiksu noin, mut vähän epäsymmetrinen toiseen puoleen nähden. Teknisesti toimiva ja vastaava tietysti kuitenkin, visuaalinen haitta vain.

Meinasin jotain tämmöstä väkertää (iskari olis pystysuorassa kuten alunperinkin alatappi vaan toiselle puolelle keskipistettä, tuenta akkutelineeseen lisätuella ja iskarin ylähatun pulttien alle):

[Bj Andy]

Mie voisin räppäystä huomenna kuvan omasta versiosta... orkkis torni siirrettynä hieman eteenpäin ja hitsillä kiinni runkoon...

[Radis]

Alkuperäinen kirjoittaja -MaTTi-

mut vähän epäsymmetrinen toiseen puoleen nähden.:

No molemmilla puolilla tuo on toteutettu samalla tavalla juurikin symmetrisyyden vuoksi.
