Välityksen hammaskosketuksen säätö

[lepoantti]

jos on hodarin 8" pikkuperä ja meinaat ajaa maastossa niin vedä toi välys 0,13-0,10mm, saattaa pysyä aavistuksen pitemään ehjänä. ja ei se siitä pienenemään päin ole kuitenkaan ajan kans menossa...

[BJ-40/76]

Muistithan että tuo perä pyörii väärin päin?

Minusta tuo ensimmäinen vetopuolen hammaskosketuskuvio näyttää jopa paremmalta?

itse säätäsin tuon vetopuolen kuvion kuntoon, ja antasin tuon peräytyspuolen
kuvion olla hivenen "poskellaan"

Katsoppa sinne pinjonipyörän hampaille, että leviäähän väri sinne tasaisesti.

[Daniel]

Tämä perä taisi tosiaan pyöriä ns. väärinpäin mutta eikö tuo vetopuoli ole kuitenkin sama, eli tuo "kovera" puoli jota drive sideksi nimitetään. Ajattelin itse kanssa vetää tuon ratasvälyksen ensin minimiin. Mutta noita asennusjuttuja muutaman läpi lukeneena tulin toisiin ajatuksiin. Niissä kehotetaan nimenomaan välttämään liian tiukkaa välystä, koska se nimenomaan lisää ennenaikaista kulutusta, rattaat lämpenee yms. Toinen homma minkä luin on että kosketuskuvio on aina se ensisijainen välykseen nähden ja kosketuskuviossa tärkeintä on saada kosketus keskelle hammasta hampaan harjan ja pohjan suhteen.

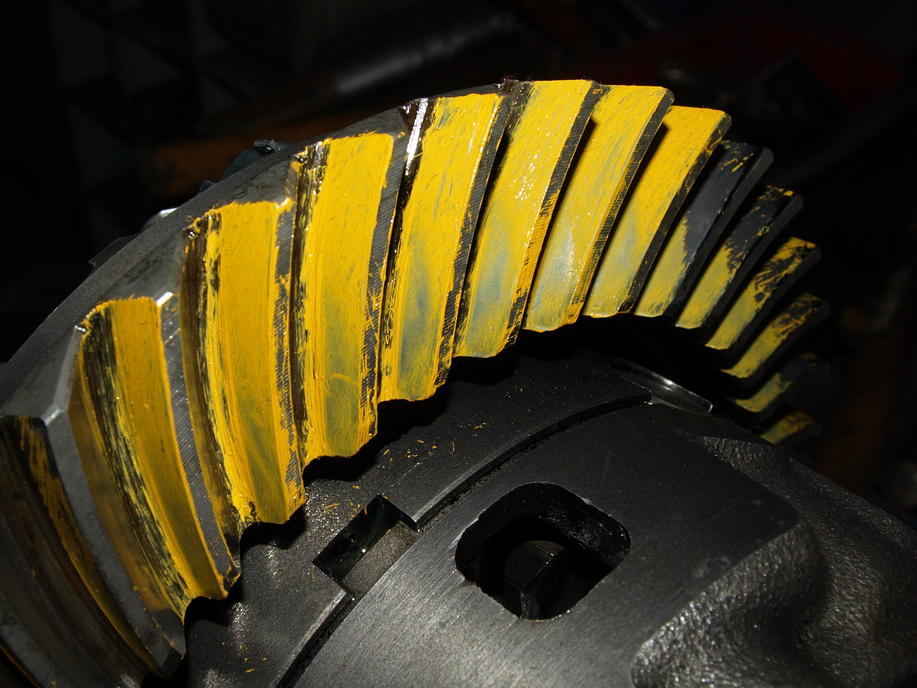

Hioin 0,1mm pois yhdestä shimmilevystä. 1,7mm shimmill tulos oli tämä:





Itse oon jo aika tyytyväinen kuvioon. Tuo ratasvälys tuntuu vielä heittelevän. Mun mielestä liikaa 0,08mm pahimmillaan heittoa. Täyty se vielä yrittää poistaa. Voihan se olla että alkaa olemaan tuota väriä hampaissa niin paljon että vaikuttaa, vaikka sen olen aina liuottimella putsannut.

[lepoantti]

älä ala atomia halkaista ja suotta hifistellä, kuviot on jo nyt kuin oppikirjasta!! itse en ainakaan noiden high pinjoni 8" kanssa havainnut lämpenemistä vaikka oli välys 0,10mm ja nelikko päällä maatienopeuksia ajelin. ja pitkäaikaisten ja luotettavien käyttäjä kokemusten perusteella pieni välys edesauttaa välitysten säilymistä hampaita syövän keripukin käsittelystä maastoajossa!!

[TOYBOY]

Oletko mitannut lautaspyörän heiton? Luulis vaikuttavan tohon välyksen heittoon. Normi 8" perässä muistaakseni max 0.10mm

[sjeeppi]

Alkuperäinen kirjoittaja Daniel

Tämä perä taisi tosiaan pyöriä ns. väärinpäin mutta eikö tuo vetopuoli ole kuitenkin sama, eli tuo "kovera" puoli jota drive sideksi nimitetään. Ajattelin itse kanssa vetää tuon ratasvälyksen ensin minimiin. Mutta noita asennusjuttuja muutaman läpi lukeneena tulin toisiin ajatuksiin. Niissä kehotetaan nimenomaan välttämään liian tiukkaa välystä, koska se nimenomaan lisää ennenaikaista kulutusta, rattaat lämpenee yms. Toinen homma minkä luin on että kosketuskuvio on aina se ensisijainen välykseen nähden ja kosketuskuviossa tärkeintä on saada kosketus keskelle hammasta hampaan harjan ja pohjan suhteen.

Hioin 0,1mm pois yhdestä shimmilevystä. 1,7mm shimmill tulos oli tämä:





Itse oon jo aika tyytyväinen kuvioon. Tuo ratasvälys tuntuu vielä heittelevän. Mun mielestä liikaa 0,08mm pahimmillaan heittoa. Täyty se vielä yrittää poistaa. Voihan se olla että alkaa olemaan tuota väriä hampaissa niin paljon että vaikuttaa, vaikka sen olen aina liuottimella putsannut.

Tuo ihan helekutin hyvä, sit muistat ajaa noin 50km ja annat perän jäähtyä kunnolla.
Vuorokausi on ihan ok aika, öljyjen vaihto noin 500km-800km.
Eiköhän se siitä.

[Daniel]

Otin lautaspyörän vielä irti ja katsoin ettei ollut mitään mujua jäänyt väliin. Sen jälkeen mittasin tuon lautaspyörän heiton. Rattaan rakenne on kuitenkin sellainen ettei tuota sivutaisheittoa oikein pääse kunnolla mittaamaan vaan tuo lukema on varmaan jotain sivuttaisheiton ja pystyheiton välimailta. Heittoa löytyi 0,08 joten ohjearvojen sisällä ollaan.

Pitää tosiaan muistaa tuo sisäänajo uudelle välitykselle.

Seuraavaksi haasteeksi muodostui tuo pinjonin laakereiden esijännitys. Onko joku saanut onnistuneesti sen tuohon max 1,6Nm?
Amerikan Joe vakuutti, että kannattaa laittaa kiinteä holkki tuon krympin tilalle. No minähän ostin moisen sitten samalla. Toistakymmentä kertaan tuli kokeiltua eri paksuisilla shimmeillä ennekun huomasin ettei ameriikan shimmit ole saman paksuisia molemmilta puolilta. Noin 0,1 shimmi oli toiselta puolelta 0,25, laatukamaa. Levyn valmistuksessa on ilmeisesti työkalut olleet hiukan tylsiä kun on kauheat purseet toisella puolella. Lisäksi tuo säätö tuntuu olevan äärimmäisen tarkkaa. Sadasosilla saa pelata. Tuntuu, että joko menee liian tiukalle tai sitten sisempi laakeri jää jotenkin löysälle, kartiorullat jää helisemään. Ei näillä levyillä oikein tunnu onnistuvan. Laitoin paketin kuitenkin kasaan ja tuntuu kyllä laipasta pyörittämällä aika nihkeeltä. Lautaspyörästä jaksaa juuri ja juuri käsin pyörittää pakettia. Tuo esijäänitys taitaa olla jotain 3Nm luokkaa. Kai sitä pitää vielä purkaa tuo paketti, vai kuinka tarkkoja nää on noista esijännityksistä? Hitto kun tuli laitettua stefakin jo paikoilleen. Olisikohan tuo krymppiholkki kuitenkin parempi?

[lepoantti]

kyllä jäykkä holkki on parempi, sillä ei ole taipumusta löystyä niin helposti kuin rymppiholkilla. laakeriliikkeistä saat kunnollisia shimmilevyjä eikä ne maksa juuri mitään. käsivaralta täällä on ainakin pinjonin laakerivälykset säädetty, sellanen pieni alkutahmeus kun lähtee pyörittämään on ollut juuri sopiva.

[Jörmelö_2]

Eihän noita noin tarkkan tehdä ees oikeilla pajoillakaan Sulla on vissiin oikeaoppisesti viisari näyttöinen alle 10nm mittari käytössä. Tai sit älä vaan vielä sano että on joku Snapponin digitaalisella näytöllä oleva.. Krymppikin toimii hyvin, jos ei laipan/pinjonin spoorit ole väljät niin kuin ne yleensä maastureiden yli 500 miljoonaa ajetut perät yleensä on. ne nitkuttaa krymppiä lyhkäisemmäksi joka moottorijarrutuksessa

[Arpe]

Alkuperäinen kirjoittaja lepoantti

jos on hodarin 8" pikkuperä ja meinaat ajaa maastossa niin vedä toi välys 0,13-0,10mm, saattaa pysyä aavistuksen pitemään ehjänä. ja ei se siitä pienenemään päin ole kuitenkaan ajan kans menossa...

Ääni tälle! tuon pikkuperän poskilaakeripukit on sen verran pehmeetä tavaraa,että tiukemmassa vedossa lautaspyörä pakenee hetkellisesti millin jopa pari ulommas jolloin hammaskosketus on ihan jotain muuta ku säädetty. Koskee tietty vaan offikäyttöä,maantie on eri juttu..

[Vitura]

Alkuperäinen kirjoittaja Arpe

Ääni tälle! tuon pikkuperän poskilaakeripukit on sen verran pehmeetä tavaraa,että tiukemmassa vedossa lautaspyörä pakenee hetkellisesti millin jopa pari ulommas jolloin hammaskosketus on ihan jotain muuta ku säädetty. Koskee tietty vaan offikäyttöä,maantie on eri juttu..

Vähän asiansivusta mutta, eikö noissa tojotan perissä ole mitään mikä tukee laakeripukkeja sivuista?
niiku ainakii suzukin banjossa on.

[Arpe]

Alkuperäinen kirjoittaja Vitura

Vähän asiansivusta mutta, eikö noissa tojotan perissä ole mitään mikä tukee laakeripukkeja sivuista?
niiku ainakii suzukin banjossa on.

Ei varsinaisesti. Laakeripukki joustaa melko paljon jos kampeaa lautaspyörän ja pukin välistä vaikka isolla ruuvimeisselillä.

[Antti__84]

Noh, nyt siellä on jatkuva lämpötilan seuranta, molempien laakerien kohtaan liimattu Motonetin hukea "Ulkolämpömittari+Jäävaroitin+Kello 12V"-sovellus . Saa vähän kuvaa, jos siellä alkais tapahtua. Huojentavia uutisia ootte kyllä kertonu, kiitosta vaan.

[Antti__84]

Noniin,

Nyt olis Läjän perä taas pöydällä, joka kyllä huutaa kyseisellä hammaskosketuksella. Oikeastaan olen vaihtamassa tässä laakerit. Siellä ei ole yhtään shimmejä tällä hetkellä ja backlash on alarajoilla about 0,14. Kysymys kuuluu, mitä tehdään että tuo saadaan korjatuksi?

-a-

[Daniel]

Alkuperäinen kirjoittaja Antti__84

Noniin,

Nyt olis Läjän perä taas pöydällä, joka kyllä huutaa kyseisellä hammaskosketuksella. Oikeastaan olen vaihtamassa tässä laakerit. Siellä ei ole yhtään shimmejä tällä hetkellä ja backlash on alarajoilla about 0,14. Kysymys kuuluu, mitä tehdään että tuo saadaan korjatuksi?

-a-

Tuolta löytyy varmaan apua http://www2.dana.com/pdf/5717.pdf
