Suzuki K100RS

[Säätäjä_setä]

Tutkittu mittaristoa tai paremminkin mitä siitä oli jäljellä. Nopeusmittari oli mennyttä kamaa, No ei sillä mitään olisi tehnytkään. Rundimittari toimi ja kohtuuvaivalla sai harsittua ja liimailtua mittariston rungon ja kotelon kasaan. Nopeusmittarin tilalle tuli brute force asennuksena akkujännitteen mittari, Bensamittarivalotkin toimivat Samoin vaihteen valinnan indikaattori sun muut varoitusvalot. Kellosta pari segmenttiä pimeänä. Eiköhän näillä pärjää.

[Säätäjä_setä]

Päivän nollahommana tuli tehtyä ruumiinavaus vanhalle polttoainelinjan painesuodattimelle. Tässä tapauksessa näyttäisi siltä, että filtteri on tehnyt sille kuuluvat hommat ja rankimman kautta. Toivottavasti suuttimia ei ole jumissa,

[Säätäjä_setä]

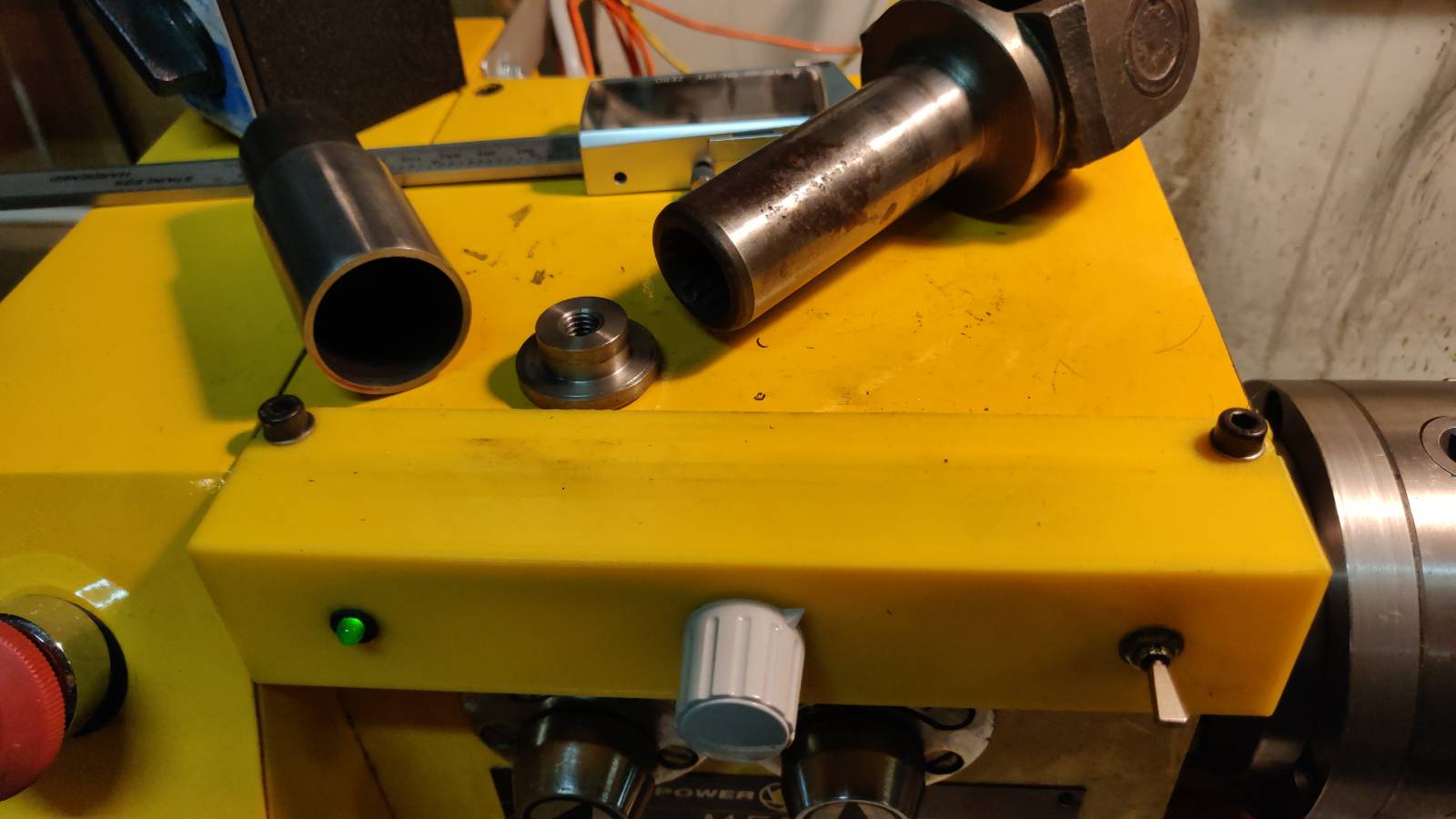

Edelleen koekäyttöä (sytytysboxi) odotellessa sain rakennettua nivelen/akselin Bemarin moottorin ja Suzukin vaihteiston väliin, Kulma ei ole mitattu, mutta parin-kolmen asteen luokkaa. Koekäyttö paljastaa sitten toimiiko.

[Säätäjä_setä]

Vaihteistolle tehty kiinikkeet v1.0. Kaikki kumityynyjen varassa. Jakolaatikko tulee aikaisemmin esiteltyjen TPU.muovista tulostettujen kiinikeiden varaan.
Vaihteisto ja jakolaatikko siirtyivät noin 130mm taaksepäin. Katsellaan sitten korin sovittelussa sopiiko ilman suurempia modauksia.

[Säätäjä_setä]

Vaikka keksintö ei vielä liikukkaan niin myös jarrujen rakentaminen on alkanut. Tarvikeosien asentamisessa tulee näköjään aina jotain sepitettävää. No kiinni meni ja toiminta selviää myöhemmin.

Pelastin kaikki säilyneet putket ja letkut kun omassalogistiikassa oli tapahtunut virhe ja kaikkia osia ei ollutkaan tilattuna. Letkut jopa yllättivät. Siivoamisen jälkeen paskan alta paljastui virheettömät Toyoda latkut vuosileimalla 1983. Menee jatkoon ilman muuta.

[Säätäjä_setä]

Liittyen aikaisempaan keskusteluun voiko yhdellä ristinivelellä yhdistää moottorin ja lootan. No vastaus on: Nähtäväksi jää.
Teoriat ja ristinivelen trigonometria on tunnettuja juttuja. Ristinivel aiheuttaa nivelen kulmasta riippuvan kulmanopeuden värähtelyn lähtöakseliin. Kulmanopeuden muutokset muuttuvat tietysti myös momenttivärähtelyksi. K100:n lodjussa on jonkunlainen jousella tehty momenttivärähtelyn vaimennin.
Asiasta löytyy paljon selitystä ja tieteellistä aineistoa. Hakusanalla U Joint tai Universal Joint löytyy luettavaa. Tässä pari linkkiä havainnollisiin juu tuubi videoihin jos asia kiinnostaa.

https://www.youtube.com/watch?v=LCMZz6YhbOQ

https://www.youtube.com/watch?v=gmV4qwLfOMY

Lisätään tähän vielä kuva tuosta K100 vaihteistosta. Input shaft osat 7,8 ja 9 on tuo vaimennin.
