Suzuki K100RS

[Säätäjä_setä]

Kun tankki ja pumppu jäi odottamaan ratkaisua niin päätin kokeilla toimiiko startti ja sähköt yleensä. No mykkä paskahan laitos on, Bensapumpun/päävirta rele vetää, mutta starttia ei tule.. Tuntikausien selvittelyn jälkeen diagnoosi on seuraava:
Laitteessa on kaksi ohjainyksikköä. Ruiskua ohjaa analoginen ECU Bosch 0 280 000 313. Sytytystä ohjaa oma purkki Bosch 0227 401001. Sytytyspurkki antaa myös starttiluvan. Tätä starttilupaa ei vaan koskaan tule. Koitin purkaakin boxin, mutta ei aukea kuin elektroniikkaverstaalla. Tässä illalla surffatessa löytyi hyödyllinen Ranskalaisen nettisivu missä selvitetty purkin sielunelämää oikein urakalla.
http://fp.div.free.fr/electro/all_k100/all_k100.html




Sitten tiedustelu.
Sattuuko kenelläkään olemaan nurkissa tai tietoa kellä olisi tällainen
Bosch 0227 401001 sytytysmoduli. Myös vara ECM Bosch 0 280 000 313 kiinnostaa.

[Säätäjä_setä]

Bosch 0227 401001 purkkihan aukesi pienen askartelun jälkeen. Liitin ja transistorit piti juottaa irti ennen kuin piirilevyn sai irti. Ymmärrettävää 80-luvun tekniikkaa. Ensimmäinen vikakin näkyi heti. Kellertävät Rifa-merkkiset konkat ovat tunnettuja siitä, että kuori murtuu ajan kanssa, kosteus pääsee sisään ja sitten alkaa tapahtumaan. Nämä kon ovat aikanaan olleet parhaan maineessa niin myös hp, Tektronix sun muut mittalaitevalmistajat ovat aikanaan käyttäeet näitä verkkofilttereissä. Seuraus vaan on, että räjähtelevät pahan hajun ha hirveän siivon kera. Jos kiinostaa niin hakuun vaan "rifa capacitor explosion" niin lukemista ja katseltavaa riittää.



Ranskalaisen piirtämän piirikaavion avulla debuggaus löhti hyvin käyntiin. Prossukin tuli tunnistettua. Philipsin tekemä, mutta arkkitehtuuriltaan Intel MCS-48 sarjan vehje. Tarkemmin 8021 variantti.
Useamman tunnin istumisen jälkeen oli pakko luovuttaa ja todeta, että itse prosessori piiri on risa. Tälle vialle ei sitten voikkaan mitään. Vaikka tollasen menneen maailman prossun EPROM versiona jostain löytäisikin niin sisälle tulevaa Bosch softaa ei tietenkään saa mistään eikä mitenkään.
Diagnoosiksi tuli: Prossun oskillaattori ei värähtele, kidekin tuli testattua. Vien noin 60mA virtaa ja lämpenee poikkeuksellisen paljon.



Käytetty purkki tilattu maailmalta. Katsotaan mitä sieltä tulee. Todennäköisesti Rifa konkkavika ainakin mukana.

[Säätäjä_setä]

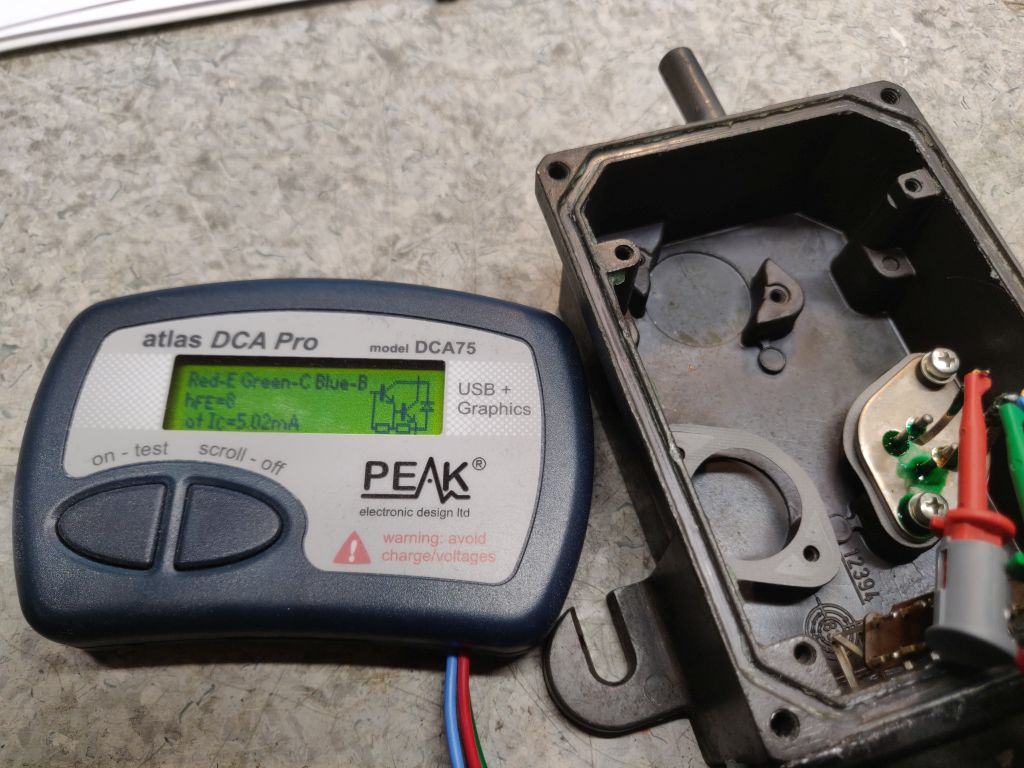

Purkin transistoreiden kuntoa mitatessa tuli mieleen kysymys: Miksi näitä sytytysjärjestelmän ohjaimia kutsutaan harhaanjohtavasti CDI yksiköiksi? Tämä lyhenne CDI kun tarkoittaa Capacitor Discharge Ignition eli järjestelmää missä sytytysenergia ladataan kondensaattoriin ja laukaistaan sieltä sytytyspuolaan mikä toimii muuntajana.
Tämä Boschin systeemi on menneestä maailmasta tuttu Kettering/Delco järjestelmä. Tässä katkojan kärjet on vaan korvattu transistorikytkimellä ja ohjaus tapahtuu mikroprosessorilla. Kettering järjestelmässä sytytysenergia ladataan sytytyspuolan magneettikenttään ja kipinän hetkellä vapautetaan sieltä.

[Macke]

Eikös toi nyt sit menis niin, että jos olis BMW "tosiharrastaja" niin hommaisi jotain tollasen boxin ja prommerilla imasis bitit talteen siitä satiaisesta? Tiedä häntä vaikka maailmalta joku sellanen tyyppi löytyisikin joka sen operaation olisi tehnyt. Sen jälkeenhän niitä prommeja voisi ohjelmoida mielin määrin

Toinen vaihtoehto ehkäpä sitten kasata joku speeduino sitä mottia ohjastamaan. Täällä näköjään joku vastaavan kanssa puuhastellutkin https://www.speeduino.com/forum/viewtopic.php?t=3878

[Racingrabbit]

Olisko Ignitechillä jotain tuotetta josta olisi apuja tuohon?

www.ignitech.cz

Itse olen tilannut tuolta pariin Hondan XLV:hen sytkäpurkit,jolla sai deletoitua kaikki vanhenevat ja harvinaiset alkuperäiset komponentit pois käytöstä.

[Säätäjä_setä]

Kiitoksia kommenteista. Netin syövereistä tilattu vaihto.osa. Katsotaan ensin mihin sen kanssa päästään, Oikein kovan paikan tullen tuollainen waste spark ohjain syntyy vaikka valkoiselta paperilta eteenpäin.

Ajan kuluksi tutkin LE Jetronic moottorinohjainta, Sillätavoin hieno vanha disaini, että kortilla on vain yksi elektrolyyttikondensaattori, Tämä vähentää ajan kuluessa syntyvien vikojen mahdollisuutta kun ei ole vikaantuvia komponentteja. Irroitin konkan ja mittasin sen. Oli ihan spekseissään tämä 40 vuotta vanha ROE-merkkinen konkka,

[Säätäjä_setä]

Edelleen osia odotellessa pientä terapianysväystä. Pengottu laarinpohjalta vanhat iskarit esiin, etsitty jotenkin poimivat, putsattu ja maalattu. Takaiskareiksi löytyi muuten hyvät Girlingit, mutta toisesta oli suojakuoren kiinnitys murtunut, Tähän syntyi 3D printterillä korjausosa, Sika 521:stä väliin ja menoksi.






Kun vauhtiin päästiin niin tuli mieleen koittaa tulostaa jakolaatikon kannakkeet TPU-muovista.



Vahvaltahan tämä TPU muovi tuntuu. Käytössä sitten selviää kestääkö.

[Kaitsu67]

Alkuperäinen kirjoittaja Säätäjä_setä

Prossukin tuli tunnistettua. Philipsin tekemä, mutta arkkitehtuuriltaan Intel MCS-48 sarjan vehje. Tarkemmin 8021 variantti.
Useamman tunnin istumisen jälkeen oli pakko luovuttaa ja todeta, että itse prosessori piiri on risa. Tälle vialle ei sitten voikkaan mitään. Vaikka tollasen menneen maailman prossun EPROM versiona jostain löytäisikin niin sisälle tulevaa Bosch softaa ei tietenkään saa mistään eikä mitenkään.
Diagnoosiksi tuli: Prossun oskillaattori ei värähtele, kidekin tuli testattua. Vien noin 60mA virtaa ja lämpenee poikkeuksellisen paljon.

Mulla on tuolla vetolaatikostoissa kaikenlaisia 80- ja 90- luvun taitteen prossuja, muistipiirejä ym I/O piirejä etc. jääny "talteen", ainakin 8080:siä pitäis olla

Eihän sitä tiedä milloin niitä tarttee

Aikanaan kun tuli korjattua ihan ammatiksi tietokoneita, silloin kun niitä vielä piirilevytasolla valmistajilla korjattiin oskilloskoopin, yleismittarin, skemojen ja kolvin kanssa....pintaliitostekniikka kun tuli, niin niitäkin joku vuosi korjattiin ainakin emolevyjä, mutta sittenhän ne aika pian alettiin nakellla menemään ja uutta korttia vaan viallisen tilalle. Oheislaitteille ja näytöille kävi sama jo vähän aikasemmin (näppäimistöjä ja jopa hiiriäkin joskus korjattiin takuuaikana).

[Säätäjä_setä]

Sytytysboxi tai oikeastaan kaksi kappaletta saapui. Boxi kiinni ja käynnistyslupa.signaalihan sieltä tuli.



Lähti kyllä, mutta kävi erittäin huonosti. Kipinä kunnossa ja bensapaineet spekseissä.

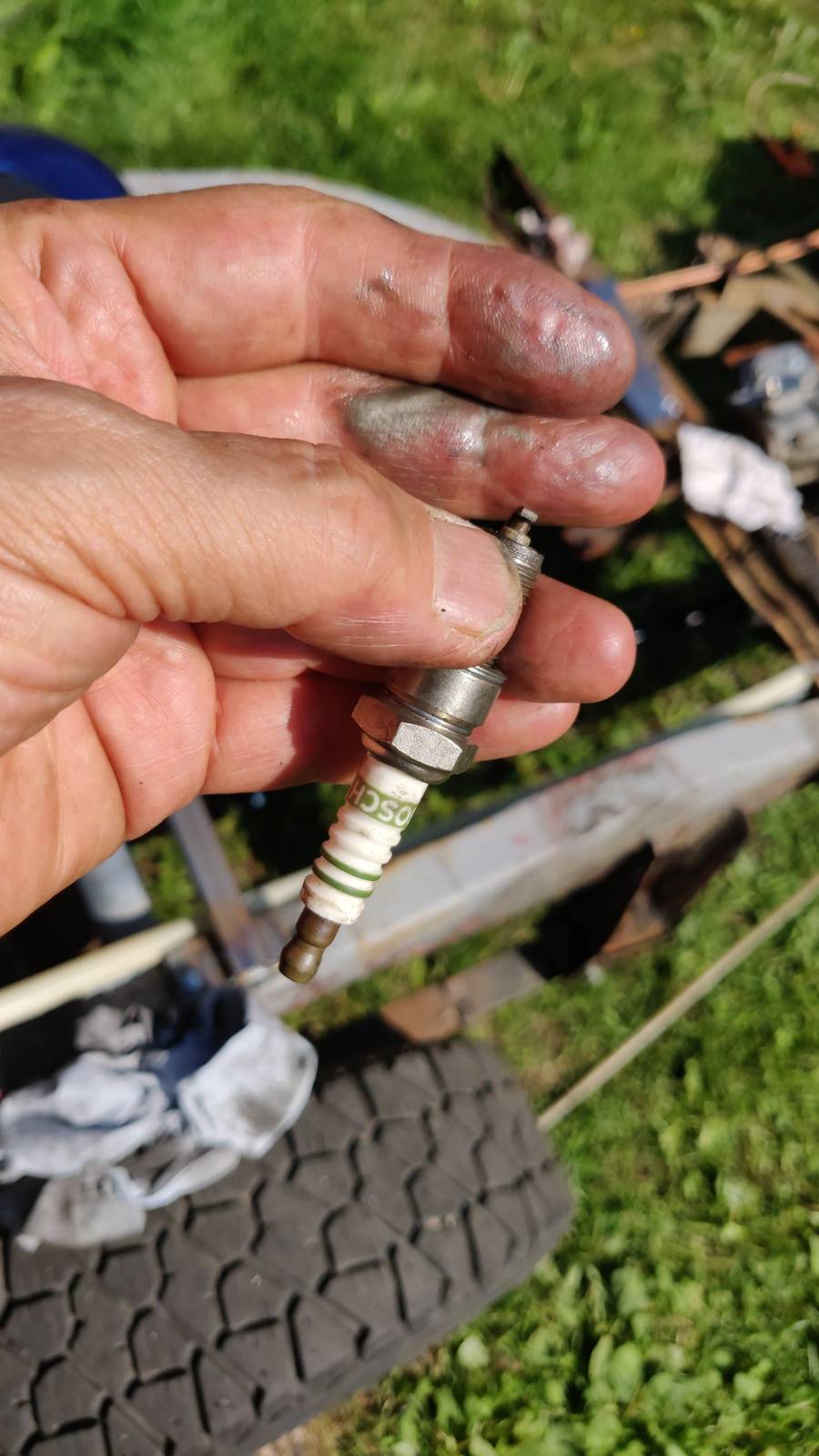

Putkien lämmöistä pääteltynä kävi vain kahdella pytyllä. Tulpat irti ja tutkimusta. Tässä tuli taas sellainen "paska löystyy" hetki. Nelosen tulppa alumiinisärsselissä. Onko sylinterinseinämää vai mitä?



Puristuspaineethyvät ja tasaiset. Osoittautui, että sörsseli on joskus reippaasti vedeltyä alumiinitahnaa. Huh.



Hauska yksityiskohta. Varusteista löytyi reilu 60.000km eurooppaa kiertäneet varatulpat. Yhdestä kärkiväli kasassa muuten priimat. No käynti ei muutunut tulpanvaihdollakaan.




Pitkä seisominen ja tankista löytyneet bensapumpun entisen kannakkeen jämät ja mäskit antoi vihjeitä tukossa olevista suuttimista, Kolmosen ja nelosen johtojen irroittaminen ei muutanut käyntiä mitenkään. Antamalla suoraan akkusähköä suuttimelle solenoidi lähti liikkeelle (ääni muuttui), mutta käynti ei parantunut. No nyt on tilattu suuttimien huoltokitti ja suuttimet menossa pesuun.

[Säätäjä_setä]

Sen verran pärähti, että pääsi ottamaan ensimmäiset tyypit väliakselista/nivelestä. K100:n vaihteistosta vitonen silmään ja menoksi. Nivel ei ainakaan pyrkinyt karkuun. Eikä värinöita . Koe tosin ilman vetoa. Vasta vedossa mahdollinen momenttivärähtely aiheuttaa ilmiöitä ja mahdollisia ongelmia. Koe ei myöskään ollut pitkäkestoinen kun vaihteisto on vielä ilman öljyä ja konekkin kävi huonosti. No rundeja siitä kuitenkin irtosi.

[Säätäjä_setä]

Täytehommana purkuosana hankitun sytytysboxin tutkimuksia. No sieltähän löytyi kuolemaa tekevät Rifa konkat. Vaihtoon ja purkki kiinni.
Muuten pikkujuttu mutta tämä yksikkö on hankala purettava.

[Säätäjä_setä]

Valmistautumista suuttimien pesuun / elvyttämiseen. Jemmasta löytyi jostain vanhasta projektista jääneitä suuttimia 0280150227. Päätin uhrata yhden tieteelle jotta sisäinen rakenne selviäisi tarkemmin. Sorvilla auki ja tutkimaan. Onhan hienosti hiottuja osia ja pieniä välyksiä. Tutkimukset antoivat aavistuksen siitä, että pesu ei tule onnistumaan tosta vaan.

Minulla ei ole tietoa mistä autosta nämä 0280150227 suuttimet ovat. Jos joku tunnistaa niin voi vastata.

[K100]

Alkuperäinen kirjoittaja Säätäjä_setä

Täytehommana purkuosana hankitun sytytysboxin tutkimuksia. No sieltähän löytyi kuolemaa tekevät Rifa konkat. Vaihtoon ja purkki kiinni.
Muuten pikkujuttu mutta tämä yksikkö on hankala purettava.

Uskaltaisiko tämmönen harrastelija vaihtaa ite nuo konkat? Mistä tilastit konkat ja minkä hintaiset ne oli?
