Telasarjan asennus ja käyttö maasturissa.

[luppakorva]

Tällainen paketti saapui eilen pihaan.
Maahantuoja on http://www.a4a.fi/army
Valmistajan sivut löytyy http://www.maxleve.com/

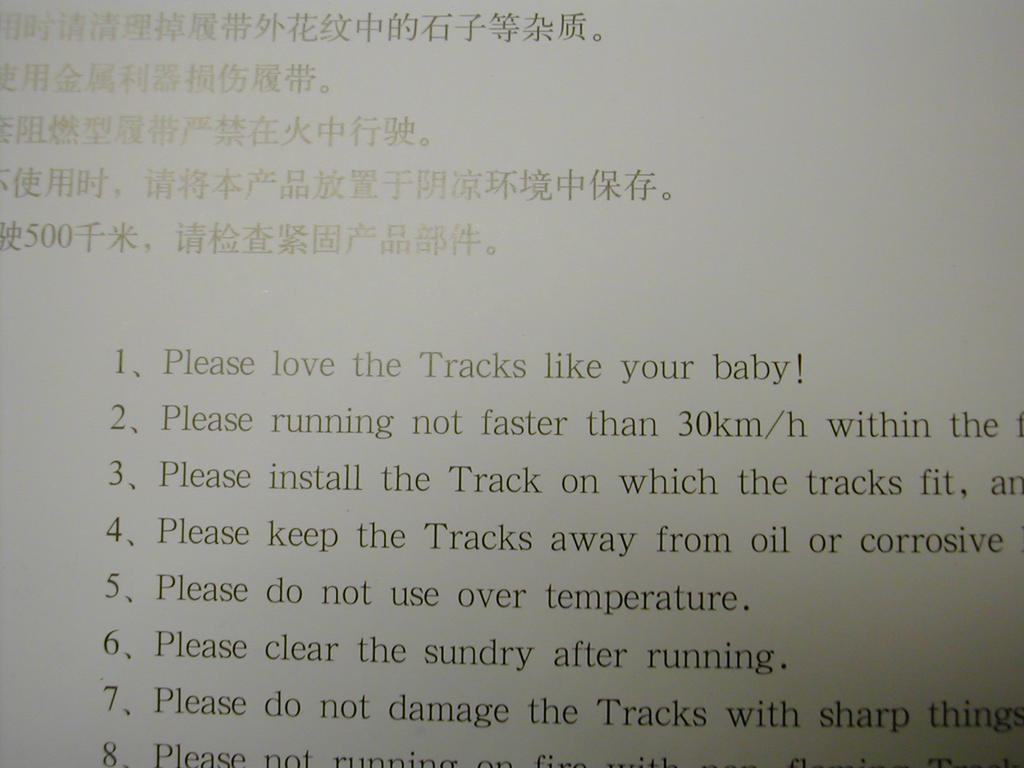

Huolto-ohjeen eka rivi ei lupaa liikoja.


Esite on kyllä muuten kovinkin vakuuttuttava.
Tässä telat Valtran alla.

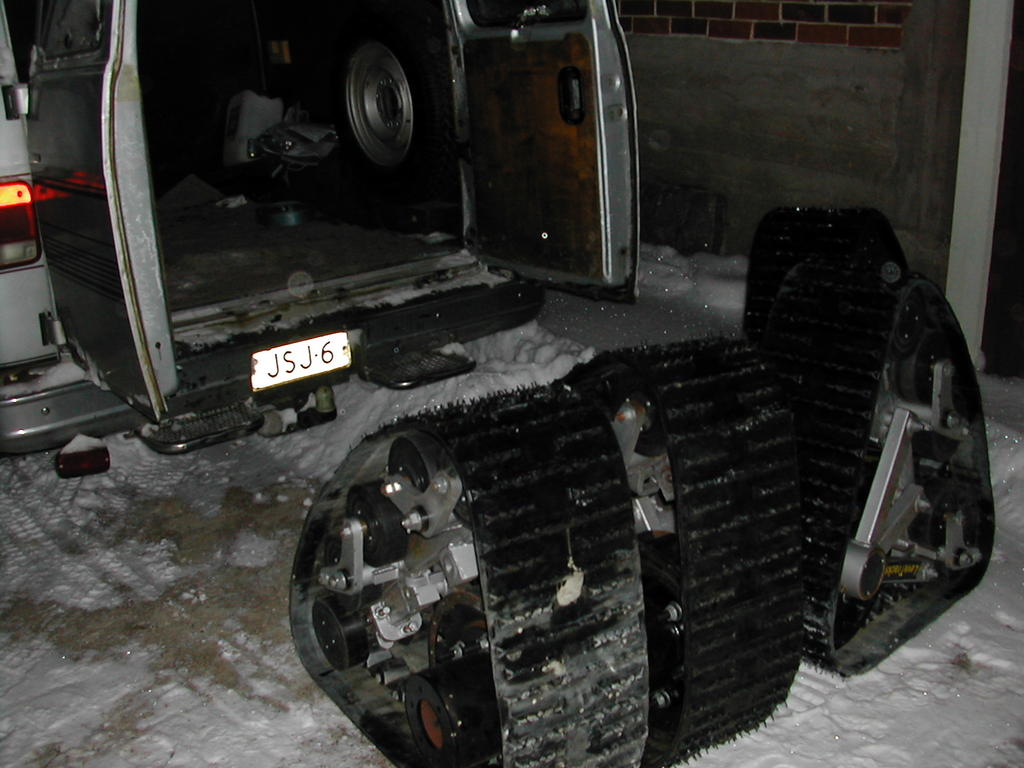

Telat pudotettu autosta alas, painoa 90 kg per tela.
Ei ole ihan helppo yksin siirrellä


Otsikosta poiketen telat koitetaan asentaa tähän Pajeroon.
Pakkasta on toki sopivasti.



Foortti joutuu taas pakkaseen kivenpien projektien tieltä.



Tarvikkeet saatu hilattua sisälle lämpiämään.
Telojen metalliosat on tollaista "perinteistä" Kiina laatua.
Voi aiheuttaa pientä kulttuurishokkia jos ei ole aikaisempaa tuttavuutta.
Vetopyörä on alumiinia ja runko rautaa. Hitsisaumat aika epäsiistejä ja ainakin näissä yksilöissä aika kehno maali.
Mutta pitää muistaa, että hinnasta puuttuu yksi nolla verrattuna Jenkkien versioihin.
Maton kestävyys on tässä vaiheessa täysi ?, näyttää kyllä ihan hyvältä.


Keskireikä oli liian pieni, takana riitti, kun laittoi 8 mm specerin väliin.


Telat kiinnittyy tällaisilla adaptereilla omilla pyörän muttereilla.

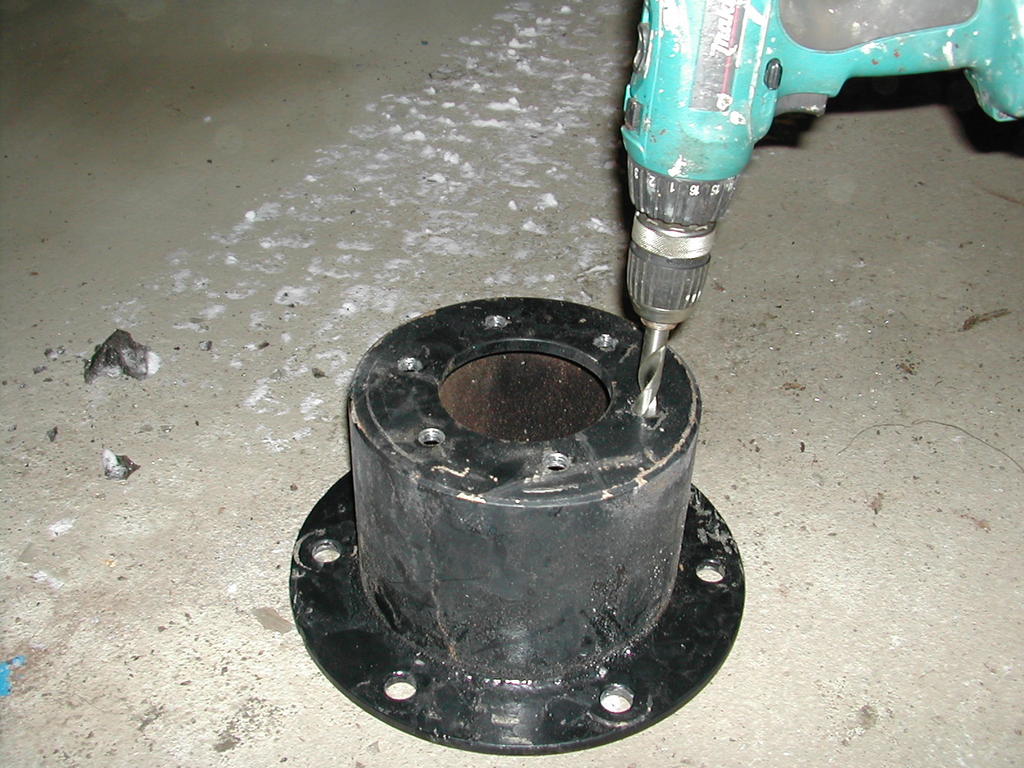

Ihan ei pultin reiät sopinut, piti porata 13 mm terällä reiät läpi.
Makitasta pääsi pienet savut tässä hommassa.


Tältä adapteri näyttää asennettuna.
Adapteriin on aika helppo muuttaa jakoa tai offsettiä.


Yksi nippa per tela löytyi. Ei kyllä sopinut minun prässin kanssa, piti vaihtaa.


Korkeus akselin keskeltä maahan on 52 cm.



Yksi tela kiinni.
Tämän shown tärkein pointti on tietty värkin ulkonäkö.
Ja kyllä siitä taitaa muodostua odotetunlainen.

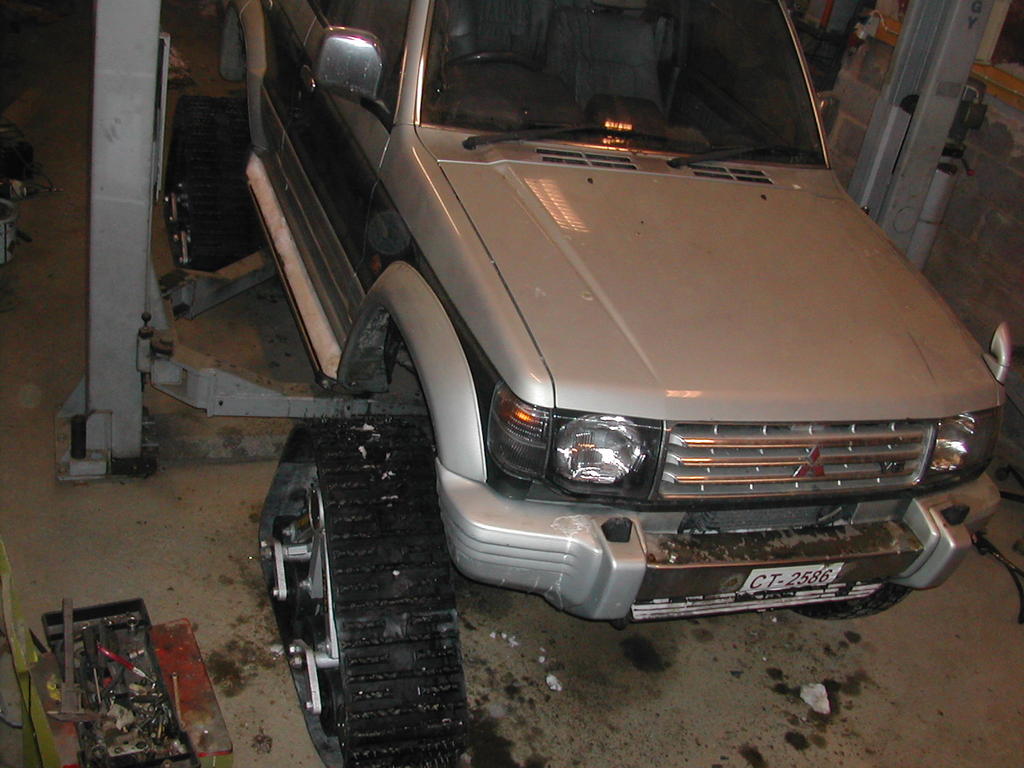

Leveä ja korkea.



Kuraläpät irroitin ja varmaan ainakin astinlaudat vielä lähtee tieltä pois.



Edessä ahdas keskireikä tuottaa vähän enemmän työtä.
Sorvinpuute ajaa epätoivoisiin tekoihin, reiän suurennus rälläkällä.


Toinen edessä kiinni, sitten loppui laikat ja into.

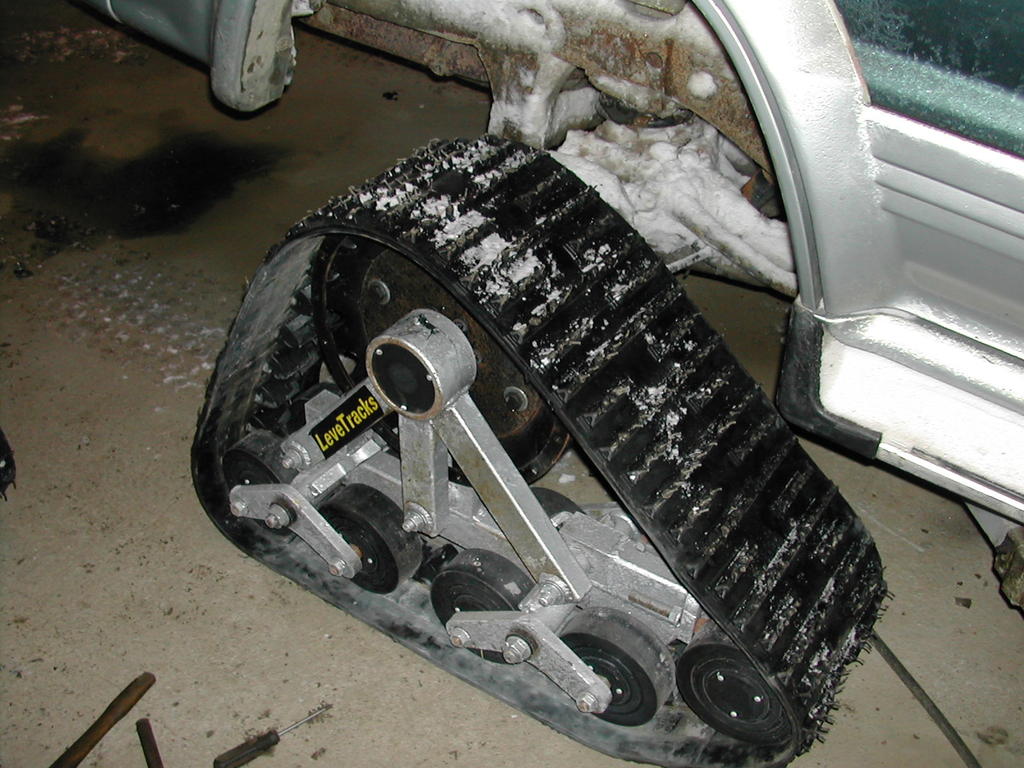

Sitten tää suurin mysteeri.
Miten lukitaan toi telan runko, ettei se pääse pyörähtämään ihan holtittomasti?
Luulisin, että tela käyttäytyy ihan ok tasamaalla varovasti ajaessa. Mutta maastossa ristiriipunnassa ja muuten pahoissa paikoissa tulee varmasti ongelmia.
Tämmöiset raudat tuli telojen mukana, en usko että näillä on mitään käyttöä.


Teloissa on pari kivaa ominaisuutta, maavara on samanlainen kuin metrisillä renkailla ja välitys sama kuin 20" renkailla.
Koeajot jäi illalta suorittamatta..

[smgt]

ootko laskenu paljo tulee pinta-ala nuilla teloilla?

[Mika.U]

Tämähän on MIELENKIINTOISTA ! Tänään heti lisää kuvia!

[luppakorva]

Telojen maahan osuva pituus on noin 1 m ja leveys 0,28 m, niin olisko se 0,28 neliömetriä per tela ja painoa vajaa 500 kg per nurkka. Siitä kait saa pintapaineen laskettua.
Kova olis hinku päästä ajeleen "panssarivaunun" jälkiä, naapureitten ihmeteltävälsi..

[Heikki L]

Asiaa! Paljos pajeron kokonais leveys nyt on?
Suosittelen käymään Kiinan saumat läpi, ja hitsaamaan paskimmat uudestaan.
Kiinassa ilmeisesti sähkön kanssa ongelmia kun hitsikoneissa ei virta näytä riittävän.

T:Kesällä useita kiinan saumoja korjaus hitsannut

[Nuhapumppu]

Alkaa pajerolla pääsemään lumessa. Melkeinpä joutuu myöntämään että olen ihan pirun kateellinen nuista

[Janne1986]

Alkuperäinen kirjoittaja Nuhapumppu

Alkaa pajerolla pääsemään lumessa. Melkeinpä joutuu myöntämään että olen ihan pirun kateellinen nuista

Sama täällä!
Mutta katsoo hintaa niin ei vítuta enää kovasti.
Paljon pajeron maavara kasvoi?
Vai tuliko edes mitattua kiireessä?

[kivinen]

Alkuperäinen kirjoittaja luppakorva

Tältä adapteri näyttää asennettuna.
Adapteriin on aika helppo muuttaa jakoa tai offsettiä.

Ei ole todellista minkälaisen tötterön päähän telat kiinnitetään? Ei kannata ylittää sitä 30km/h turvarajaa. Mieti paljonko tulee vääntövartta laakeroinnille? Ja kaikki jää vain pinnapulttien varaan kun keskireikä ei sovi?

Alkuperäinen kirjoittaja luppakorva

Edessä ahdas keskireikä tuottaa vähän enemmän työtä.
Sorvinpuute ajaa epätoivoisiin tekoihin, reiän suurennus rälläkällä.

Elä tee noin, lupaan ilmaiseksi sorvata mittoihin kun tuot Vantaalle. Sorvataan nuo takatötteröt samalla.

[WinChester]

Alkuperäinen kirjoittaja kivinen

Ei ole todellista minkälaisen tötterön päähän telat kiinnitetään? Ei kannata ylittää sitä 30km/h turvarajaa. Mieti paljonko tulee vääntövartta laakeroinnille? Ja kaikki jää vain pinnapulttien varaan kun keskireikä ei sovi?

Luulisi voivan tehdä toisenlaisen adapterin, jossa etäisyys navasta olisi lyhyempi ja siten laakerin kuormitus vähäisempi. Noilla ei rasitukselle alttiit paikat taatusti kestä kauaa.

[BJ-40/76]

Arvaus: tuo kiinnitetään akseliputken ympärille tuosta halkaistavasta silmästä, ja nuo alanurkissa olevat putkenpäät estävät liiallisen liikkeen ottamalla kiertyneeseen telarunkoon kiinni.

On muuten sen näkönen patentti, että ei taatusti kestä kovinkaan rajuja voimia..

p.s Jos noita rautoja on neljä samanlaista, niin sarja on tarkoitettu pyöräkuormaajaan (ei sovi olemaan etuakselilla)

[luppakorva]

Kiitosta vaan sorvaus tarjouksesta, ehdin jo rälläköimään toisenkin puolen sopivaksi.

Taitaa olla kaikissa mun vehkeissä pyörät pulttien varassa, et kai ne saa tossakin olla. Veikkaisin kyllä, että joku muu paikka hajoo ennen laakereita ja pyöränpultteja. Esimerkiksi noi Pajeron vahvat ohjaus systeemit.

Nyt on pari kilsaa koeajoa ajettu, ja kaksi kertaa telarunko pyörähtänyt ylösalaisin. Maastossa telan saaminen oikein päin on erittäin vaikeaa.
Seuraavaksi täytyy kyllä alkaa miettiä noita stoppari systeemejä.
Tasamaalla pystyy kyllä ilman ajeleen mutta maastossa ei.

Toinen pari noista stoppariraudoista on vähän erilainen, mutta yhtä heikko. Varmaan täytyy tehdä kokonaan omanlainen systeemi.

Leveyttä ei tullut mitattua, mutta arviolta 230 cm, eli ei mahdu mun traillerille.

Ajaminen oli ihan jänskää, selkee ero pyörillä ajamiseen. Omat vähäiset telakokemukset rajoittuu kelkkaan ja kaivuriin. Ja yhdellä mönkijäsafarilla vetäjällä oli telamönkijä, se meni lumessa hienosti vaikka pyörävehkeillä ei päässyt mihinkään. Metsätielläkin se telavehje pudotteli ja vauhtiakin oli ainakin yli 30 km/h.

[vmt]

Kävisikös sinne ihan vaan sopivanmittaiset ketjun- tai vaijerinpätkät estämään pyörähdystä? Siis löytyykö niille mitään kiinnitypaikkaa tuosta telahässäkästä?

[WinChester]

Alkuperäinen kirjoittaja luppakorva

Taitaa olla kaikissa mun vehkeissä pyörät pulttien varassa, et kai ne saa tossakin olla.

Epäilemättä, mutta normaalisti pulttiin kohdistuu sivuttainen leikkausvoima, joka dynaamisesti kuormittavanakin kantaa melkoisen rasituksen ilman ongelmia. Nyt kyseessä onkin veto-puristusvoima, joka tulee vielä pitkä momentin (=adapterin pituus) päästä. Vaikka pultit tuon kestäisikin, niin laakeriin tulee melkoinen momentti, joka olisi huomattavasti pienempi, jos adapteri olisi lyhyempi. Sama tilannehan on paljon levittävillä vanteilla (ja siksi niitä ei saa leimattua katuliikenteeseen ainakaan määräyksien mukaan... ) Tietysti jos adapterilla saatavaa levitystä ei olisi, voisi härveli olla melko kiikkerä.

No, toivottavasti paikat kestää. Hienot telat on joka tapauksessa. Odotan mielenkiinnolla päästä näkemään tuon liikkumista esim. Punkalla.
