Patrol + Toyotan mekaaninen vinssi


Tässä taanoin serkku hommasi jostain Toyotan mekaanisen vissin ja sitten sitä pari kuukautta ihmetelleenä päätettiin sitten laittaa projekti tulille asian suhteen jos vaikka se saataisiin ihan hyötykäyttöön:cool:.

Idea syntyi jo viime syksynä kun pahasta rommakosta yrittää imettää Sähövinssillä ja sitten vielä solenoidi paketti alkaa juonittelemaan omiaan. Päätti serkku että loppuu se jos voima menee kardaania pitkin. Pääsevät ionit lomille sen suhteen tai sitten siirtyvät ajamaan takavissin voiman syöttöä kun kerkiävät:rolleyes:.

Alkuun oli tarkoitus vaan heittää vinssi pakalleen ja vedellä hitsillä kasaan koko paketti, mutta kuten arvata saattaa nälkä kasvaa syödessä ja millin tarkaan työhön tottuneena ei sitten laiteta ihan "tosta noin vaan":D.

Lähdimme asenteella kaikki pitää olla irroitettavissa ja osat vaihdettavissa. Tiedossa oli lastun lennättämista yllinkyllin näinkin pieneen rauta määrään nähden.

http://koti.kainuu.com/haeppi/peti.jpg

Ihan aluksi tuollainen peti tulevalle vinssille joka myöhemmin osoittautui 50 mm liian pitkäsi. Kaivoimme myös lovea etummaiseen poikki palkkiin ja annoimme paremmin tietä vinssin kardaanille.

http://koti.kainuu.com/haeppi/peti:uu2.jpg

Sitten peti pätkittiin uusiksi ja kuvassa onkin jo tausta levy johon vissi on pultattu 10 mm kuusiokolo pultteilla. Materiaali on 6 mm tossa tausta levyssä ei muutakaan äkkiä ollut mistä laittaa mutta onpahan senkin verran keveämpi ;)

http://koti.kainuu.com/haeppi/bondiooli.jpg

Kardaanin valmistus aloittettiin keikkaamalla sorminiittokoneen hyvin palvellut Bondiooli akseli :D Sitä sitten vähän pätkitiin ja sorvailtiin teimme 230 mm pitkän karaanin kone huoneen puolelle jotta saatiin varmasti vinssi lähelle koria ja etu ylitys minimiin. 30 mm vedetty akseli saa kestää tässä paikassa ja takatuenta levyyn teimme 30 mm tukilaakerille paikan ettei vinssin laakeristo ihan turhaan rasitu pienistä epätasapainoituksista.

http://koti.kainuu.com/haeppi/kard_plc.jpg

Tässä sitten kuva edestä päin kun kardaani on asemissa ja huohotin putki sahattuna ( kuulema voitelee hyvin tota akselia ).

http://koti.kainuu.com/haeppi/edesta.jpg

Projekti nytkähti taasen vähän eteenpäin ja saimme taiteiltua etulevyn asemmiin. 4 kpl 12 mm pultteja saa pitää sitä asemissa siihen asti kun muuta keksimme. Kiinnitys kohdat valmistettiin 10 mm sekä 15 mm materiaalista kestävyyden takaamiseksi. Reikiä porailtiin muutama extra myöhempää käyttöä varten.

http://koti.kainuu.com/haeppi/rullakita.jpg

Arvelimme aluksi että teemme uuden rullakidan kokonaan mutta Warnin varoitustarroilla varustettu värkki saa luottaa:rolleyes: Ja kyllä siitä ihan kivan näköinen tuli :cool:

http://koti.kainuu.com/haeppi/rullakita2.jpg

Tässä vielä sivulta ja kuten huomaa on vähän tuki rautaakin jostain saatu vinssin kehikon tueksi.

Arvelimme että vois rakennella sinkille ohjuri raudat vissinkelan ympärille ettei se vahingossa hyppää yli ja oispahan muutekin tehdymmän näköinen
Woikosketa happipullon :) vaihtoon ja polttoleikaamaan sitten ja teimme tuosta 6 mm lattaraudasta kätevät ohjurit joista pari kuvaa sitten tässä.

http://koti.kainuu.com/haeppi/ohjuri.jpg


Tässä ohjurin aihio, pientä hiomista :D

http://koti.kainuu.com/haeppi/ohjujurit.jpg

http://koti.kainuu.com/haeppi/ohjurit2.jpg
Pienen taistelun jälkeen ohjurit sitten saatiin asemiin ja odottamaan kasaan hitsaamista.


Tällaista tähän asti on saatu aikaan. Pitänee jatkaa että sais tuon vehkeen pois tallista ja muiden projektien pariin

Hyvän näköstä hyvä että joku jaksaa tehdä kunnon materiaaleista ja huolella. Itselläni on vähän huonosti laitettu se vinssi jäi niin eteen ja muuta.. Mutta hyvin se on asiansa ajanut..

Tolkun näkösesti näyttää asettuvan vinssi keulille, mutta otitko huomioon että voipi olla hankala tuota jarrua käyttää kun nuin korkea tuo etuosa...

Siitä jarrusta....


Ei sen kanssa pitäis mitään ongelmaa olla, käyttö mukavuus on kokeiltu :)

Onko varmasti parempi vetää vaijeri/naru vinssin rummulle yläkautta?
Kun eikös patrollissa ole kaksisuuntainen ulosottokin.

Ylä vai alakautta?


Kyllä sekin kävi mielessä, mutta arvelimme vinssin rakenteen olevan lujin juuri tuolla tapaa asennettuna rullakitahan tuossa eniten ottaa itseensä. Saapi nähdä miten pelaa kun testi valmiiksi saadaan. Ja totta kyllä se vetää kumpaakin suuntaan :)

Näyttää äkkiseltään aika laatikkomaiselta ja umpinaiselta...mahtaako kerätä kuinka paljon paskaa ja varsinkin lunta tohon vinssin ympärille. Vaikee puhdistaa jos tosiaan on niin laatikkomainen miltä näyttää.

Eikös tuossa näyttäis olevan pohja auki?

No niimpä näyttää kun uudelleen kattoo... Jotenkin ensin siitä viimeisestä kuvasta sain sen käsityksen et pohja ois ummistettu jossain vaihees.

Meinaatteko panssarivaunua kiskoa? No ei vaan aika painavan oloinen on.. Ainakin kestää.

Nättiä jälkeä.

Miten hyvin kestää tommonen kartaani käytössä?
On miten herkkä menemään rikki?
Vai onko sähkövinssi parempi?

Tos meidän patrollissakin on ulos otto ja tuli mieleen et hommaisko siihen mekaanisen vai sähköisen vinssin. Kertokaa plussia ja miinuksia. ja kokemuksia mekaanisesta.

mekaanisen eduksi täytyy ainakin laskea tolkuton vetokyky ja kohtuullinen nopeus. Miinuksiin ehkä raskaampi paino verrattuna sähköseen sekä tarvii myöskin jotain kautta voima tuoda sille....

Ei tolle ihan hirveenä painoa tule, pitää varsin putaroida sitten kun saa valmiiksi. Saatte sitten tietää veikkaus olisi jotain 50-60 kg sinkin kanssa. Ja juu saahan se kestää kun tuo mekaaninen kuitenkin jaksaa vetää sen mitä murtopultit antaa perään. Valmiiksi jo porattiin 6 mm pultille reikä että saa sitten ihan otatella. Tuohon on tarkoitus vielä rakentaa puskuria ympärille niinkun valojen suojaksi, ei mitää hirveen massiivista mutta jotain mikä ensin tökkää mäntyyn. Tuosta kardaanista tuli mieleen että se on tarkoitettu 25-30 hevosvoimaa kestävään työhön, eli tuolla on kyllä halkokoneessa katkottu 20 cm koivuja. Sähkö vinsseissähän on jopa 6,5 hevosvoiman moottoreita. Aika kuitenkin näyttää miten käy. Niin ja piti mainita että on alhaalta avoin ja myös jää sellaiseksi, ei ole tarkoitus tosiaan tehdä mitään koteloa mikä kaiken töryn keräis...
http://koti.kainuu.com/haeppi/sivulta3.jpg

Tuossa vielä viimeisin päivitys aiheesta, hieman kerkesin muilta remonteilta tuotakin laittamaan. Huomenna varmaan jo pääsisi vetämään makeaa saumaa oikein sitten kunnolla :rolleyes:

Langan sulatusta


Ja niin koitti taas lauantai ja kun muilta töiltä kerkesi niin sulattelin sitten jonku metrin lankaa tohon. Nyt kuvista ainaskin näkee todellisen rakenteen. Tiedossa olisi sitten vähän hiomista ja pientä säätöä. Hiomista lähinnä tuolta julkisivun puolelta :D

http://koti.kainuu.com/haeppi/skeleton.jpg

http://koti.kainuu.com/haeppi/skeleton2.jpg

http://koti.kainuu.com/haeppi/skeleton3.jpg

http://koti.kainuu.com/haeppi/skeleton5.jpg

Tämmöistä tänään, huomenna varmaan pääsis jo kokeilmaan murto lujuuksia. Voi tietty ottaa vielä pari päivää jos oikein innostuu säätämään. Niin ja vois sen maalatakkin että kylillä kehtaa näyttää :rolleyes:

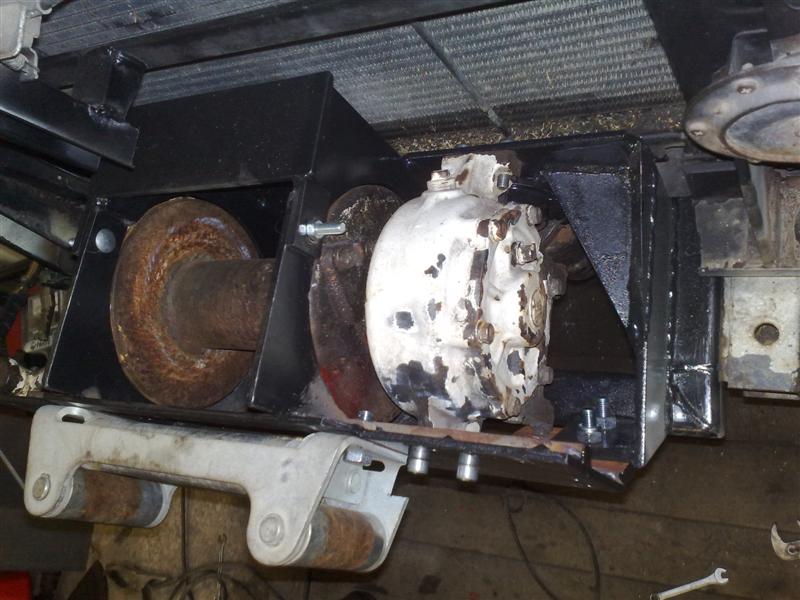

Kuten menin jo eilen lupailemaan että tännän varmaan sitten kasataan. Serkku hioi loppuun nuo osat ja pisti mustaa maalia pintaan. Siitä oli sitten helppo kasata. Syyläri olikin jo valmiksi tullut laitettua vaikka toista muistelin. Hyvin saatiin vinssi pyörimään mutta Patroolin voima ulos oton vaijeri yllättäen oli liian lyhvi tai pitkä ja se antoi pyörittää toiseen suuntaan vain. Koe ponnistaminen jää siis myöhemmäksi:(. Illan päälle sitten piti raahata jo oma LJ talliin ja alkaa tehdä kunnostus töitä leiman saamiseksi....

http://koti.kainuu.com/haeppi/kasassa.jpg

http://koti.kainuu.com/haeppi/kasassa2jpg

http://koti.kainuu.com/haeppi/kasassa3.jpg

Tuo osa ois sitten valmis, enää tarvisi kuin vähän puskuria lisätä että valot sais ripusteltua ja vähän suojaa pelleille etteivät ihan heti ensi mäntyyn jää :D

Viimein koeponnistukseen


Iltapäivällä viimein kun oli saatu purettua oma LJ päästiin testaamaan tuota projekti vinssiä. Serkku ruotasi siihen sen 30 metriä sinkkiä mitä sattui olemaan. Sitten ankkuria etsimään ja sitä ei kaukaa tarvinnut hakea :D
http://koti.kainuu.com/haeppi/kiskoo.jpg

Hyvin kesti tuo härdelli ja nopeus oli todellakin jotain mitä sähö vinssistä ei löydy. Sähkövinssissä on se 5 HP moottorissa mutta tuossa 33SD:ssä on sitten se 100 :rolleyes:

http://koti.kainuu.com/haeppi/kiskoo2.jpg

http://koti.kainuu.com/haeppi/kiskoo3.jpg

Ankkurista vielä kuva :D

Nyt ois tuolta erää valmis, enään pitäis suunitella parempi keppi tuolle ulos otolle. Ei oikein ergonoomista ole lähteä auton alle laittaa vaihdetta silmään kun se rypee ikkunan karmeja myöten suossa :p mutta siitä sitten myöhemmin.
