Pick-Up Suzuki

[J0hannes]

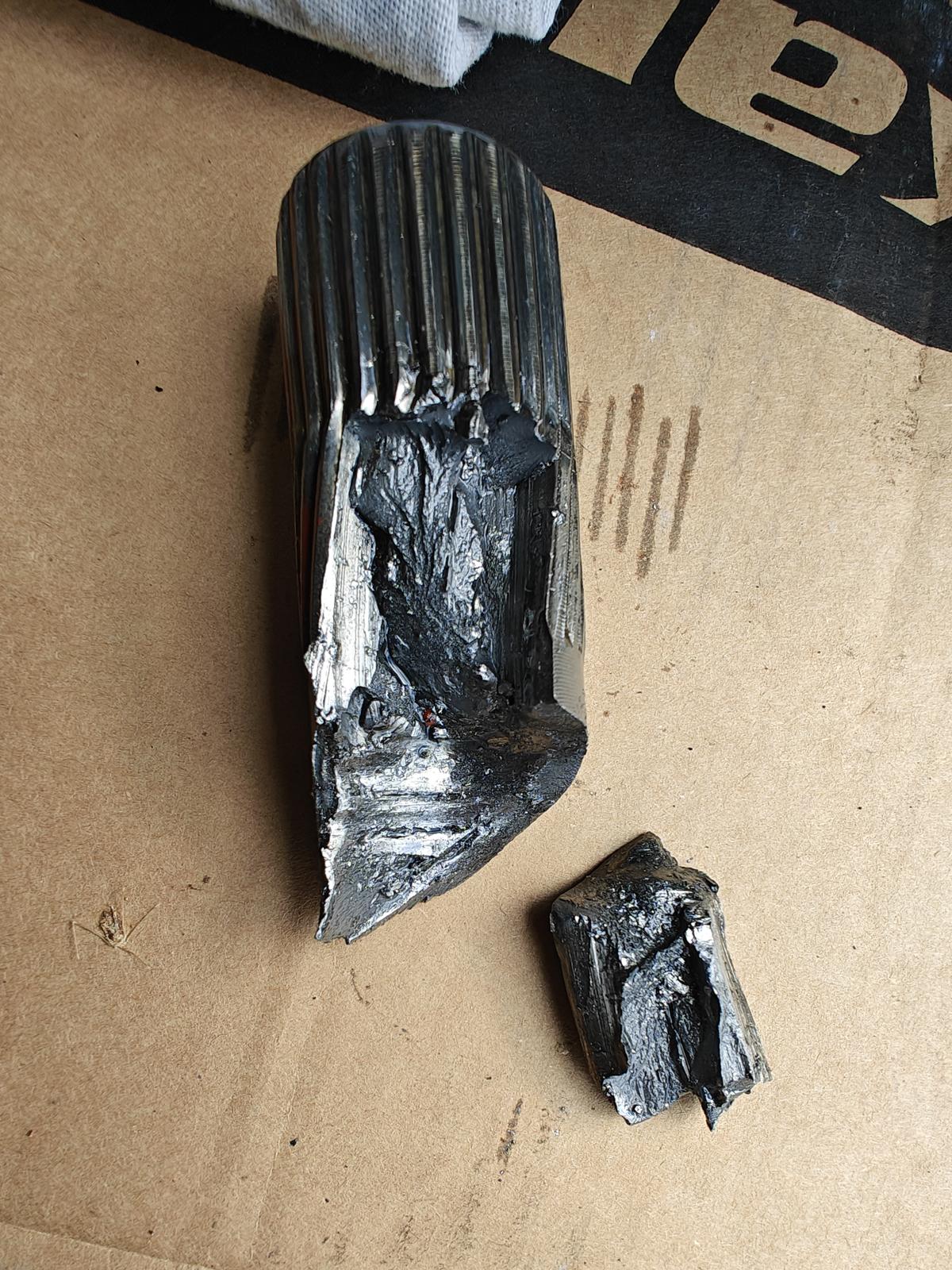

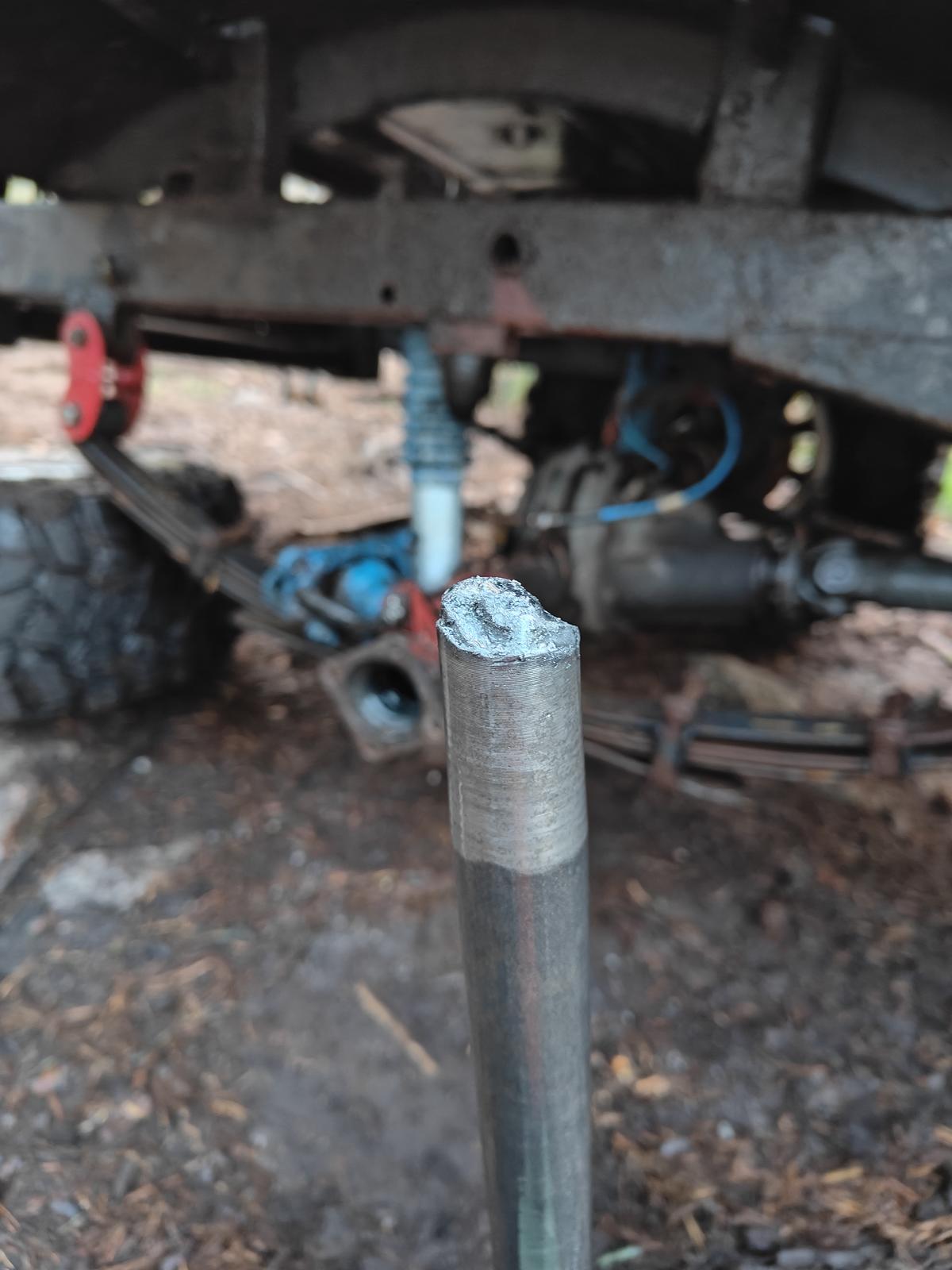

Kulman pitkässä ajopäivässä se tapahtui, nimittäin mun ensimmäinen Suzukin vetoakselin hajoaminen

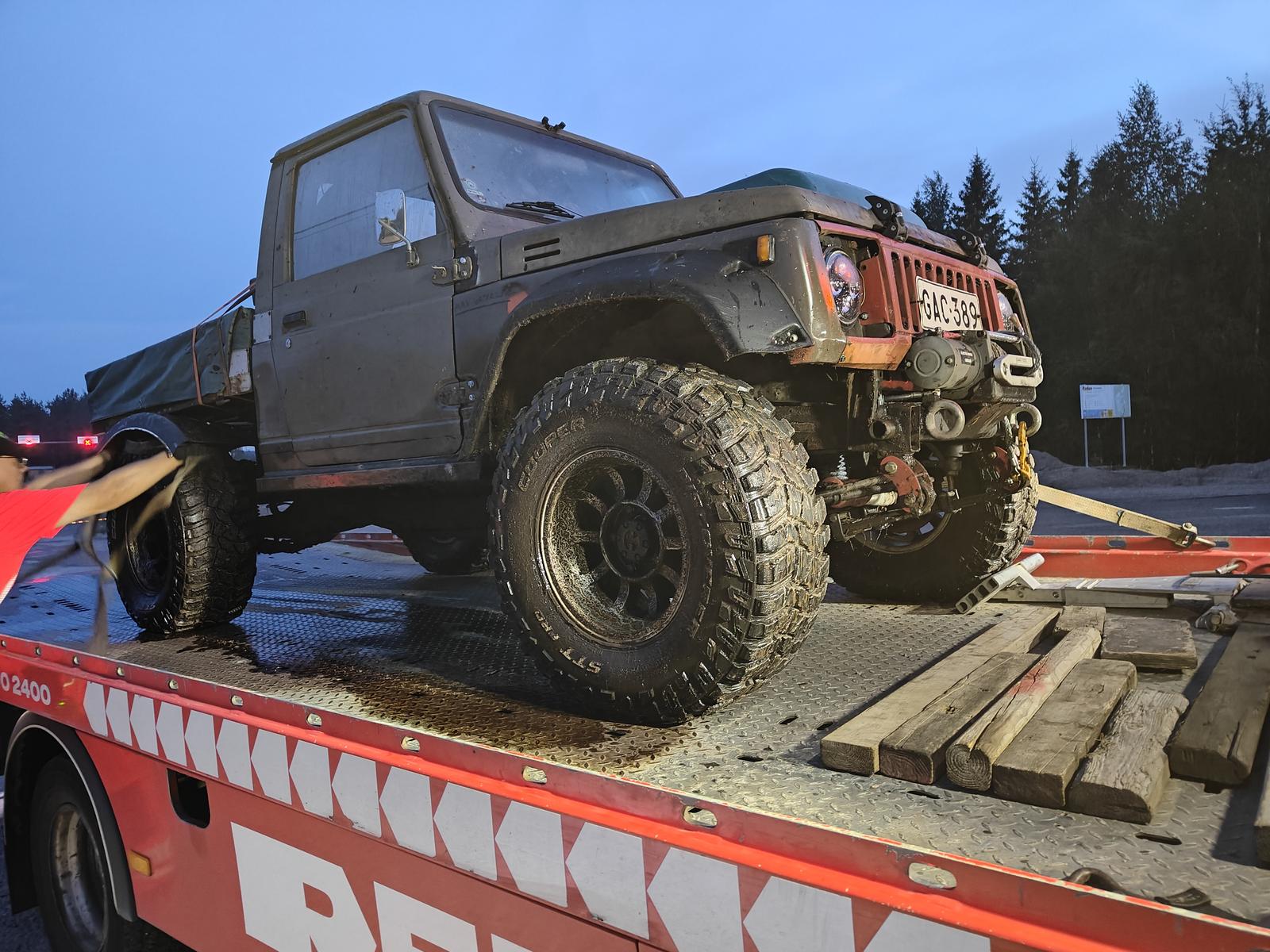

Offroadjounilta sain hinausapua nuotiopaikalle (ISO KIITOS!)
Pohjolanmies hoiti sitten loppumatkan


Pudotin akselin auton alta ja olin jo valmistautunut kaivelemaan tumppia pihalle, mutta tää tipahti ihan perää kääntämällä ulos

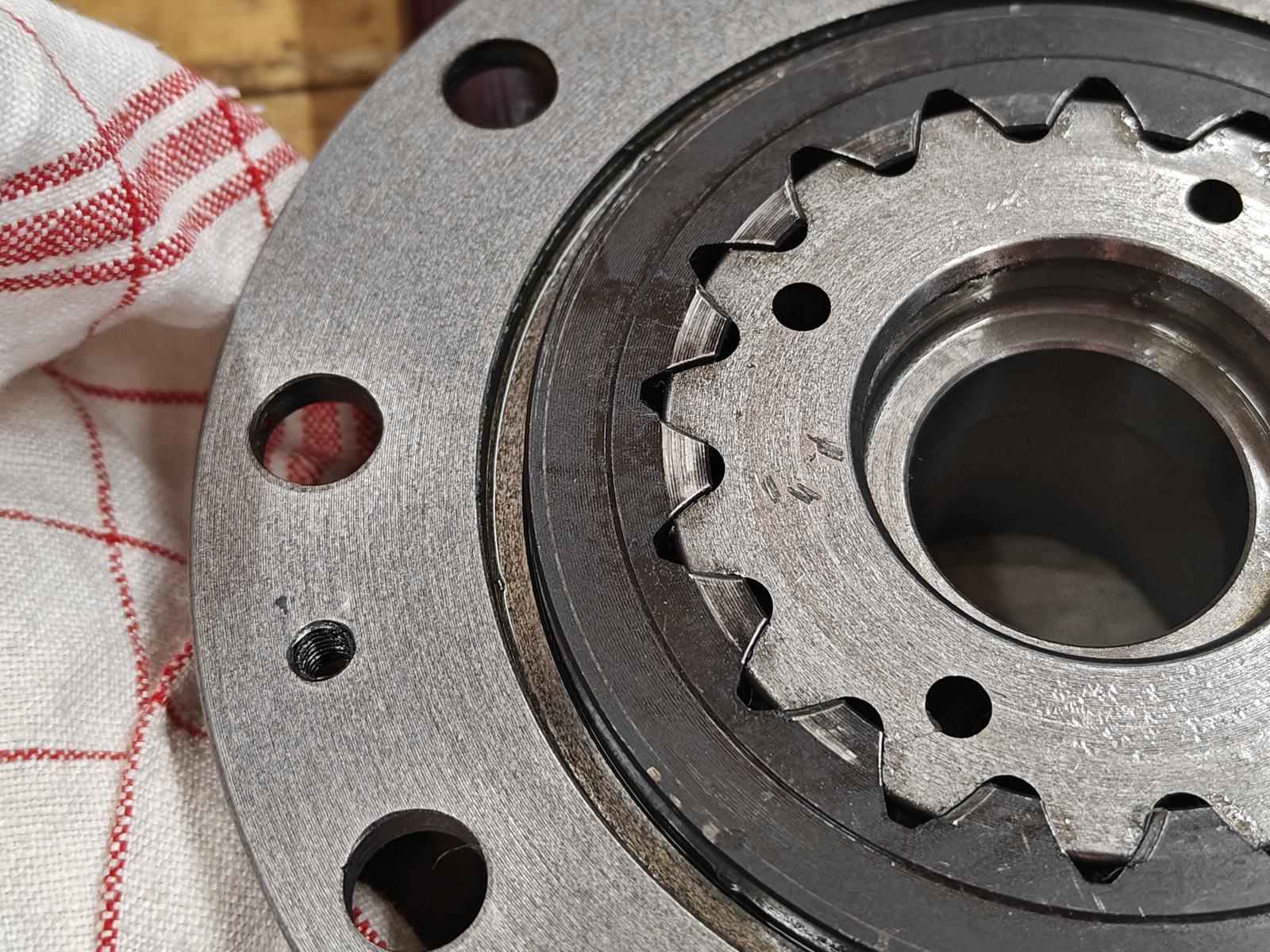

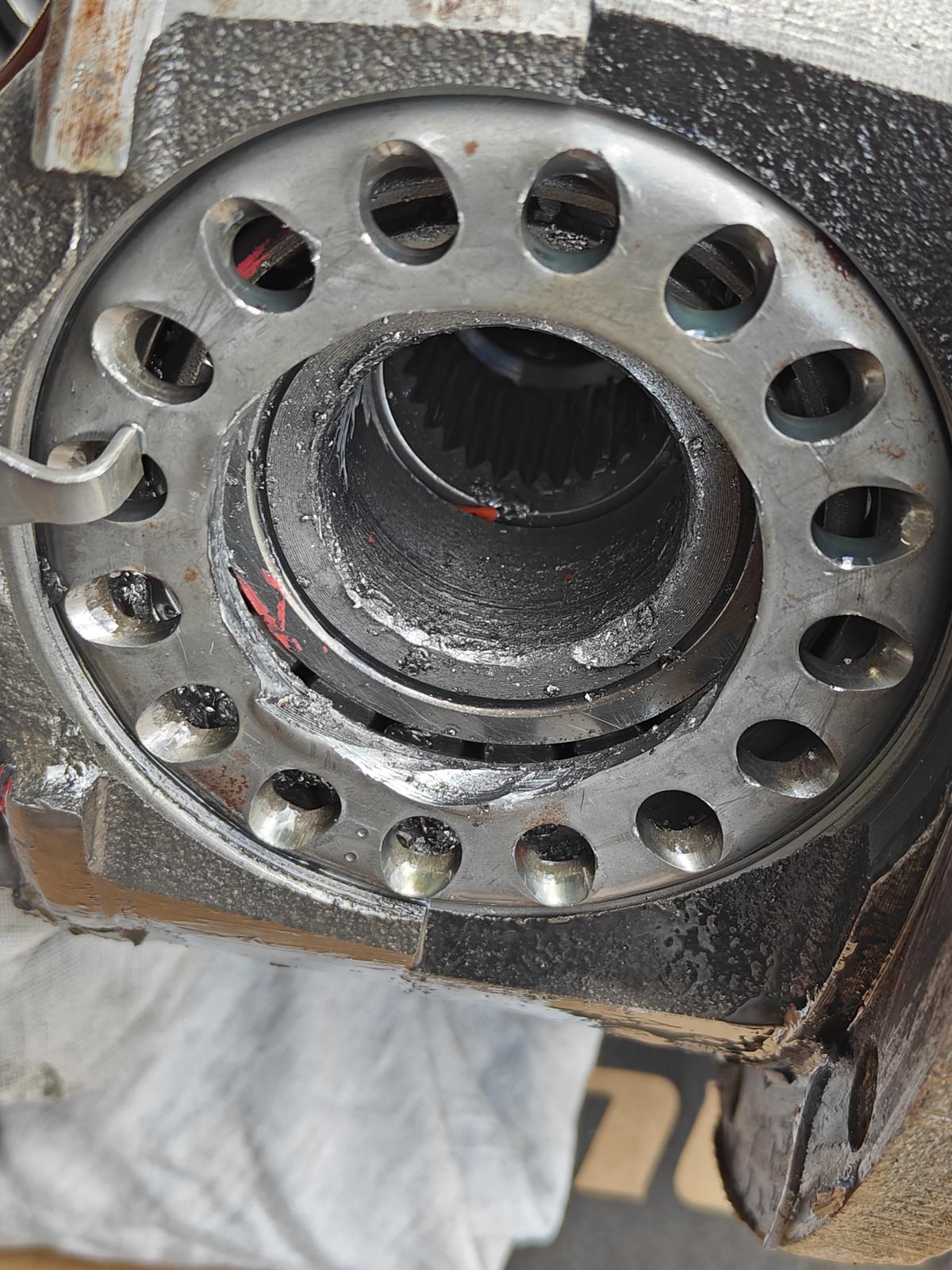

Sen verran oli mujua laakerin ympäristössä, että päädyin avaamaan ja putsaamaan koko ARBin


Jossain vaiheessa ollut joku kytkentähärö. Oli kyllä toi kytkentärenkaan palautusjousi (ei tullut kuvaa siitä) jotenkin killissä kun avasin kannen, asettui kuitenkin kasattaessa paikalleen.

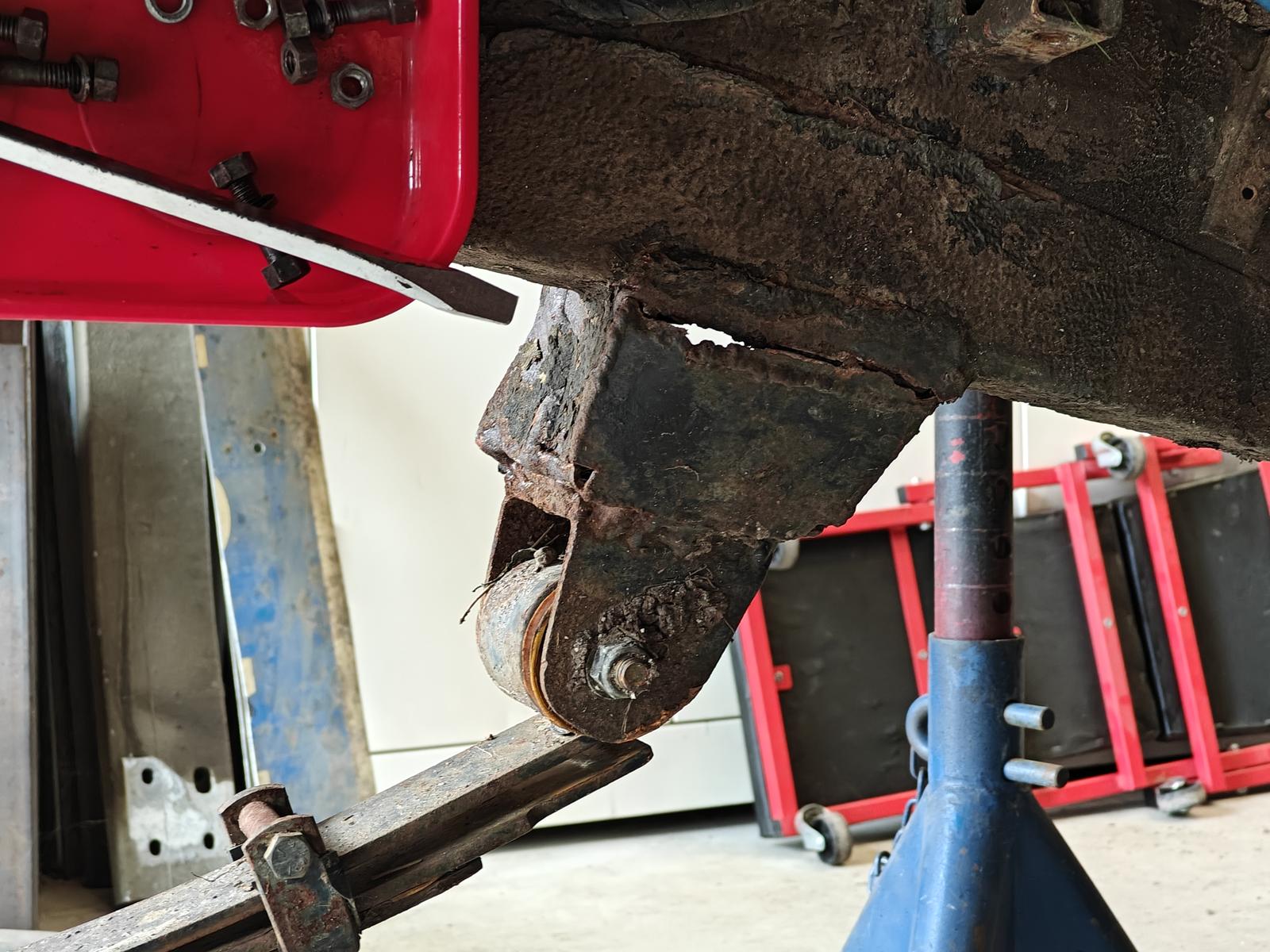

Noo, tolla aikaisemmalla koeajovideolla näkyy parissa paikkaa, kun eteneminen stoppaa äkkupysähdykseen, liekkö tää kuskin puolen takajousen korva ottanut turpaan jossain niistä kohdista. Pitkässä ajopäivässä ajoin kuitenkin ihan nätisti

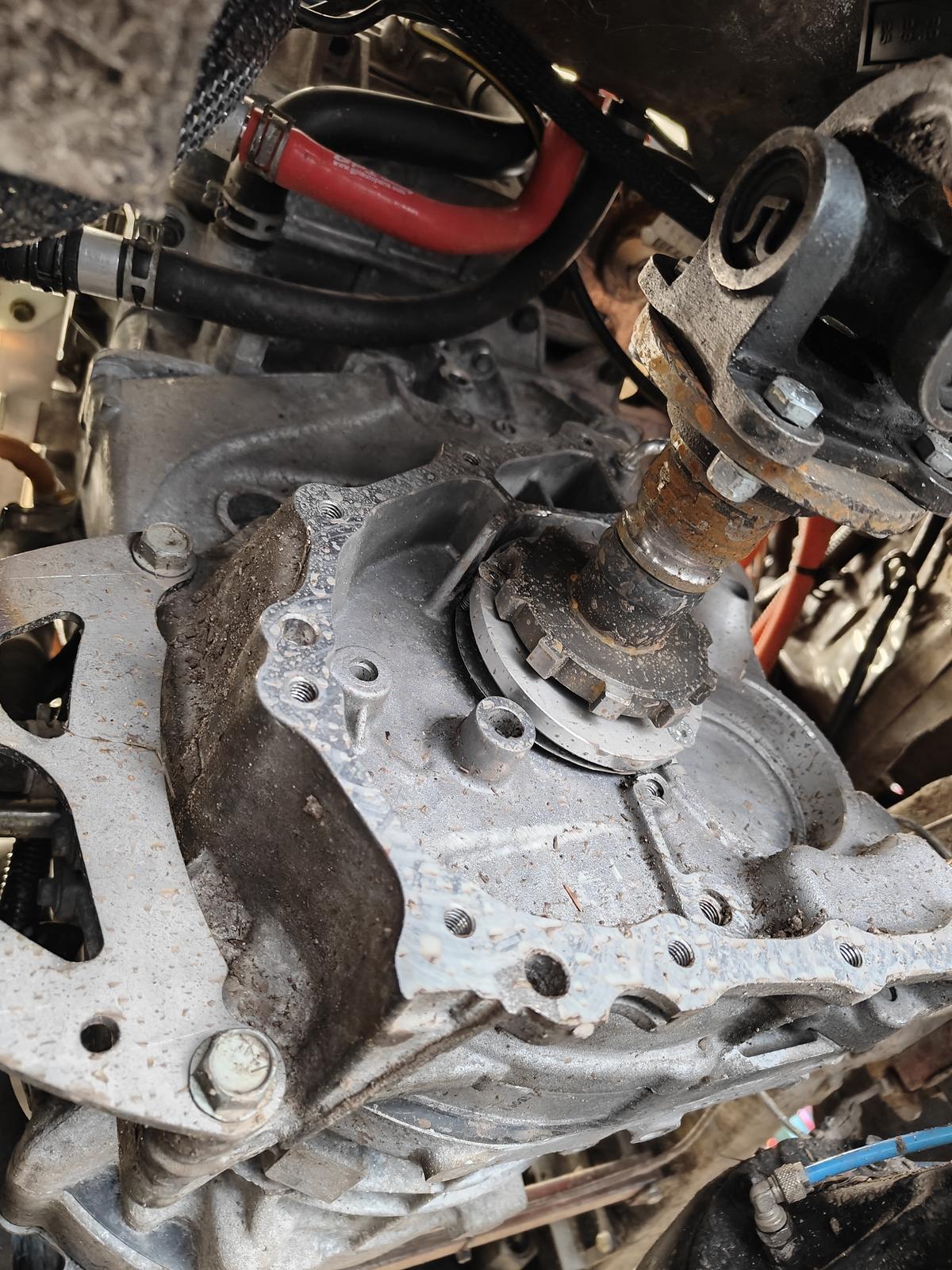

Vähän alkoi kuulumaan myös vierasta sirinää samoihin aikoihin, kun vetarin katkeaminen tuotiin mun tietoon. Yksi moottoriadapterin laakerikauluksen ruuveista oli korkannut ja laippa päässyt kääntymään vinoon.


No hyvä syy nyt tehdä tää kunnolla, niinkuin ollut aikomus koko ajan. Samoin takajousille on pitänyt tehdä tässä jotain, kun jouset lähes pohjassa ja auton perse roikkuu akkupaketin painon takia
Ehjä takavetoakseli oli myös aloittanut kiertolaiselämän, niin päädyin sitten tilaamaan Lonkkarin kepit sen sijaan, että kokeilisin vielä yhden vakiovetarin elinikää tän auton alla

Päätyyn asti vaan, ei tarvi sit arpoa olisko ollut jotain vielä kestävämpää tikkua

[Timo_L]

Tätä se teettää kun on liikaa voimaa

Ehkä tässä hieman paistaa että on kuitenkin ollut aavistuksen kiire päästä ajamaan, mutta toisaalta shake-down- ajoillahan ne viat löydetään..

[J0hannes]

Joo joo!

Kiire ajamaan, että saa ne viat ulos

Paljon tässä ehtinyt kuitenkin ymmärrys jalostua siitä, mitä kaikkea tälle pitää tehdä rakenteen ja softan säätöjen puolesta

[J0hannes]

Etenemää vammojen paikkailussa tapahtunut

Olin jo tökkäämässä katkenneen vetarin tilalle toista samanlaista, mutta pysähdyin hekteksi neuvottelemaan itseni kanssa ja totesin, että kokeillaan siirtää sulaketta. Tuli tilattua Lonkkarit


Sit takajousille ja rungon pään kiinnikkeille tapahtuu muutakin kuin korjausta. Mulla pyörinyt vuosia yksi setti YJ jousia. Kokeillaan niitä takana, jos olisi parempi kantavuus. Jousipedithän tähän joku edellinen laittanut jo sellaisen, joissa U-pulttien väli on kutakuin tuo YJ latin leveys, eikä Suskin latin leveys ja siitä se ajatus sitten lähti...


Moottoriadapteri V1.5, nyt pienemmällä heitolla


Näinhän tää mun piti alunperinkin tehdä, ennen kuin vähän oikasin
Eli Leafin laatikon kuorista molemmat puolikkaat hyödyntäen saa laakerit riittävän etäälle toisistaan ja mahdollisuuden jättää mekaaninen parkkilukko toimintaan (jos vain olis joku keino ohjata parkkilukon moottoria...)


Suzukin pinionin akseliin tarvi väliholkin, että voi käyttää Leafin laatikon laakereita


Kardaanin laippa tulee just sopivasti ulos, toki tästä olin jo edelliseen iteraatioon joku kymmenisen milliä lyhentänyt kaulaa.


Ei oo heittoakaan enää juuri ollenkaan, kello nollattu minimiin. Laipan tasopinnassa ei neula juurikaan liiku. Saapa nähdä, miten tää sitten pyörii


Koesovitus, mahtuu!
Pitää vielä vähän lappuja leikellä ja hitsailla, että saa öljyt sisään tuonne.
Teen tähän nyt samalla kierroksella vielä tuen vaihdelaatikon kannakkeen kiinnikkeelle, jotta moottoripaketin heiluminen tulipellin suuntaan rauhoittuisi. Ei se ole kontaktia vielä ehtinyt ottaa, mutta sellaisen mahdollisuuden olen tunnistanut.



In the meanwhile @ säätäjä_setä laboratories

Vähän tuon kohtalokkaan Kulman ajopäivän jälkeen starttasi jälleen yksi tuotekehitysprojekti säätäjä_sedän laboratoriossa. Nimittäin Leafin parkkilukon moottorin ohjaimen kätilöinti. Hommahan alkoi sillä, että ensin perehdytään parkkilukon moottorin sielunelämään ja siihen, miten sitä ohjataan. Tässä ollaan jo ensiaskeleita pidemmällä ja voimaa tuntuu olevan!


Lukuisten valvottujen öiden jälkeen gurumme julisti moottorin alistetuksi valtaansa ja voitiin jatkaa käyttöliittymän jalostuksen parissa sekä lisätä vielä vähän diagnostiikkaa...


Yhden napin ja ledin käyttöliittymä, yksinkertaista ja kaunista
Nyt on laboratoriossa kehitetty tätä niin pitkälle kuin mahdollista, seuraavaksi asennusta ajoneuvoon ja koekäyttöä.

[Säätäjä_setä]

Useamman kerran mietin mitähän sieniä Nissanin insinöörit ovat syöneet tätä parkkilukon aktuaattoria tehdessään. Varmaan maailman monimutkaisin linkun kääntäjä. SRM (Switched Reluctance Motor) moottori ja sen perässä Cycloidi vaihteisto. Saman tempun voisi tehdä pienellä DC moottorilla ja ruuvivaihteella.

Vinettoa kului tuon SRM moottorin ohjaimen tekemisessä. Nissanin aivoja (VCU) kun ei enää ollut missään niin piti aloittaa valkoiselta paperilta. SRM moottori on periaatteeltaan yksinkertainen, mutta ohjaus ei enää olekkaan. Ehkä kirjoitan tästä ohjaimesta joskus oman tarinan. Mikäli mielenkiinto heräsi niin google hakuun vaan Switched Reluctance Motor ja lukemaan pää kipeäksi.

Moottorista ja vaihteesta löytyy muutama kuva ja tarinaa eri foorumilta.
https://openinverter.org/forum/viewtopic.php?t=6474

Ja tästä Cycloidi vaihteesta löytyy tietysti googlehaulla lisää tarinaa.

[Säätäjä_setä]

Lisätään tarinaan vielä yksityiskohtia kun ne vielä ovat mielessä.
Liitteenä piirikaavio ja kortin kuva pdf muodossa.

Liitteenä myös Arduino projekti eli softa tallennettuna .txt muotoon. Voi kattella jollain editorilla tai muuttaa tyypin .ino muotoon ja avata Arduino projektina.

[Säätäjä_setä]

Tässä sekalainen paketti kuvia ohjaimen kehitysvaiheista. Kyselkää yksityiskohdista jos joku juttu kiinostaa.

Tutkittu vähän mitä moottori ja vaihteisto syönyt. Tästä kommentteja jo aikaisemmissa postauksissa.

Testikytkennän avulla mittailtu moottorin ominaisuuksia ja koitettu selvittää moottorissa olevien asentoantureiden paikkoja suhteesa roottorin asentoon. Antureiden signaalit suhteessa roottorin asentoon ei koskaan selvinnyt loppuun asti. Piirikaaviossa tuli varauduttua mahdollisuuteen ajaa magnetointia myös PWM ohjattuna. PWM ohjaus ja tarkka asentotakaisinkytkentä mahdollistaisi huimasti paremman hyötysuhteen. Napojen välissä muuttuva induktanssi, momenttivärähtelyt sun muu raskas matikka alkoi jossain vaiheessa tuntumaan turhalta. Moottori liikuttaa vipua noin 35 astetta, mittauksen mukaan noin 150 askelluspulssia. Laidasta toiseen ajo sekuntti-pari.
Plan B. Moottorin pakko-ohjaus hienommalta nimeltään Feed Forward säätö kehiin. Optimi taajuus löytyi noin 40Hz tienoilta. Saa käynnistymään oikeaan suuntaan ja käyntisuunta pysyy vaikka ajaa stoppariin. Magneettipiirien annetaan kyllästyä mikä merkitsee moottorin kokoon nähden suurehkoa ajovirtaa (7A tienoilla). Tällä ei ole merkitystä lyhyen käyntijakson takia. Tässä yksinkertaisuus voitti.

Koodi pakettiin. Käyttöliittymän hienoviritystä: Äänimerkki, virheenhavainnointia ja indikointia jarruehdon lisäys sun muuta. Koeajoa ja "toimitus".

[J0hannes]

Alkaa olemaan taas enemmän kasassa, kuin levällään tämä

Vähän vielä sähköhommia, että saa parkkilukon ohjainlaitteen kotiutettua tulipeltiin. Sekin tuli kyllä sestattua autossa, että toimii!

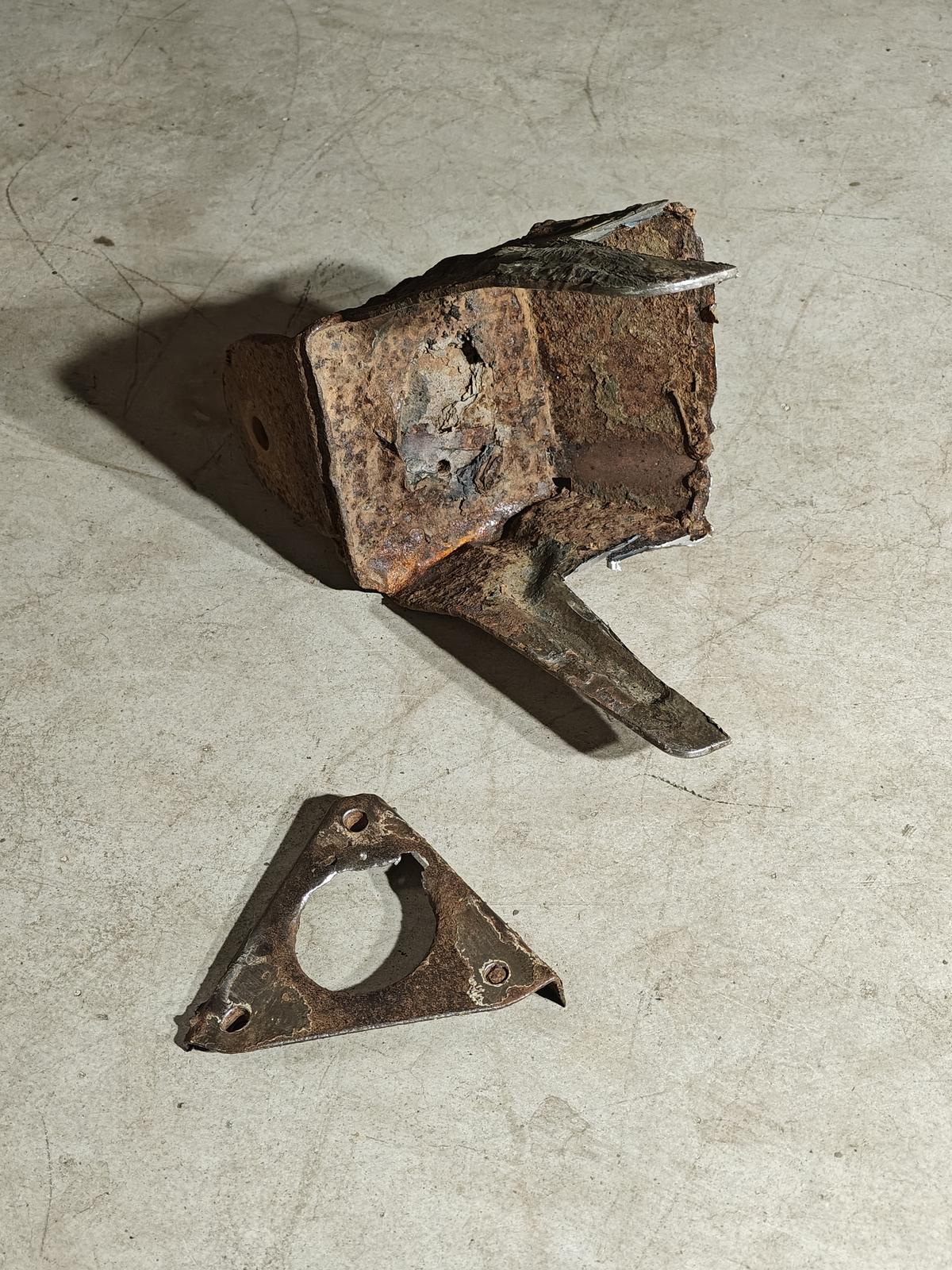

Ratkennut jousenkorva tipahti lattialle


Oli se kädessä pyöriteltynä todettava rapeaksi


Mallintelin uudet (ehkä vahvemmat) käikäleet, leikkautin ja kanttasin. Paikottamiseen käytin riipun holkkeja rungossa.

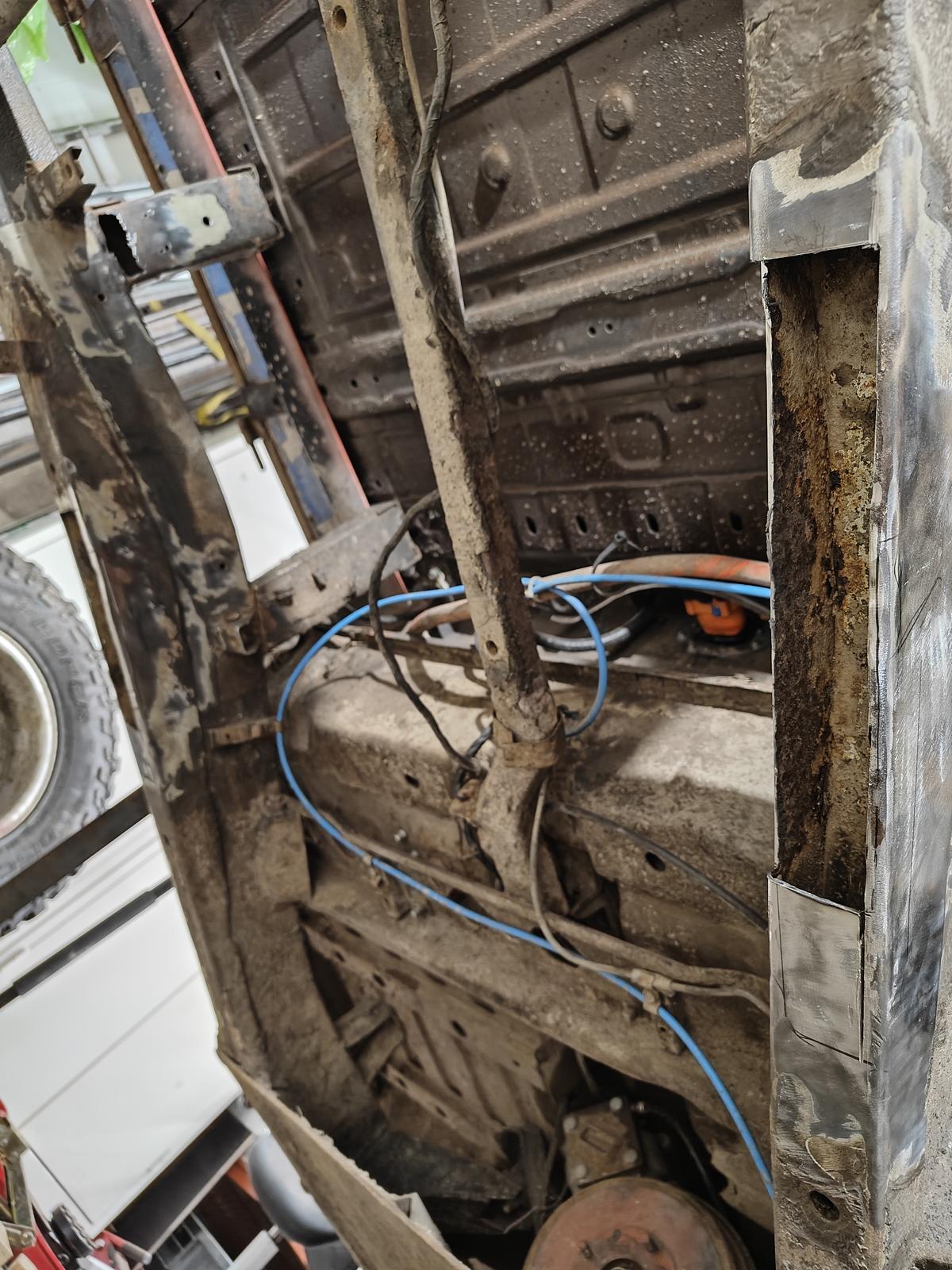

Oli siellä vähän kuppaa rungon vahvikkeen allakin. No vähän lappua sinnekin

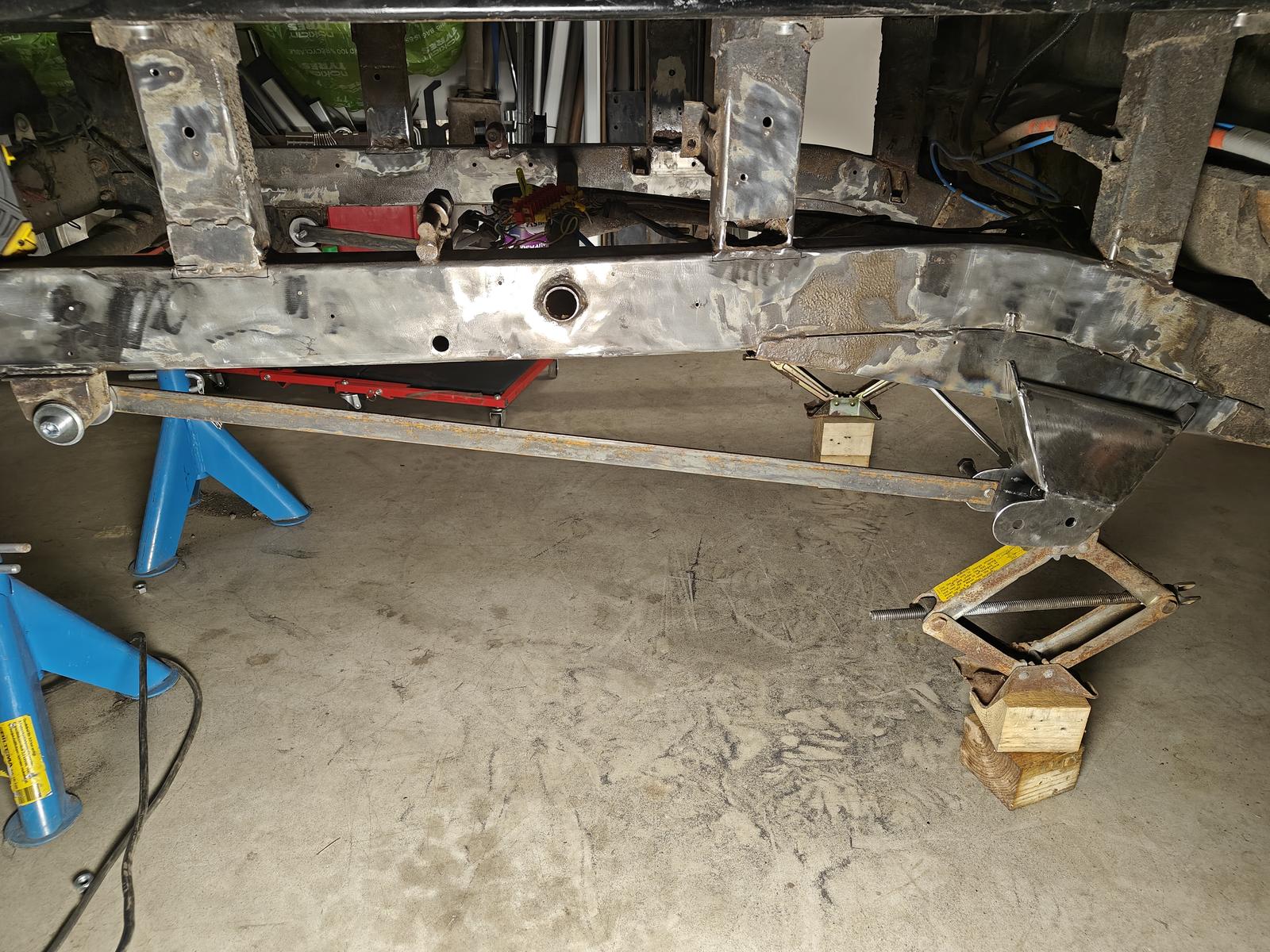

Mittailua ja ihmettelyä, joo riittävän likellä on!


Saumaa ympäri, kait se pysyy

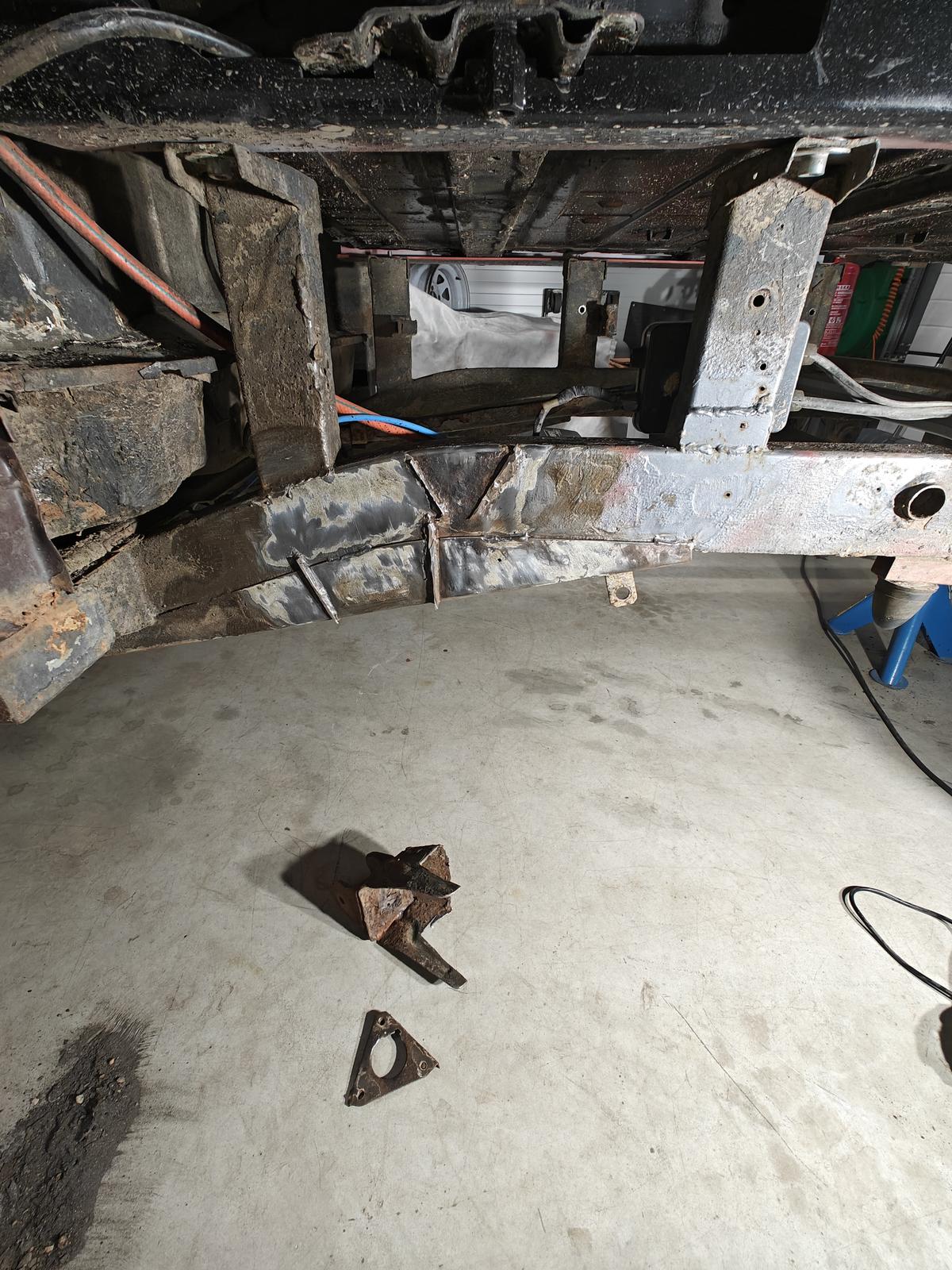

Rapsin näitä lavan kiinnikkeitä kans puolet pois


Oli niissäkin jotain sanomista


Uutta rakennetta tännekin tilalle


Jousen riipuille uudet holkit, ei ollut sopivaa pienempää aihiota, niin piti tehdä alkuperäistä isompaa Näihin meni Suzukin lehtijousen iso pusla.


Joku mittavirhe kävi riippujen kanssa, ne jäi melkein 5mm liian kapeiksi. Leikkaa, liimaa ja maalaa korjausta niille

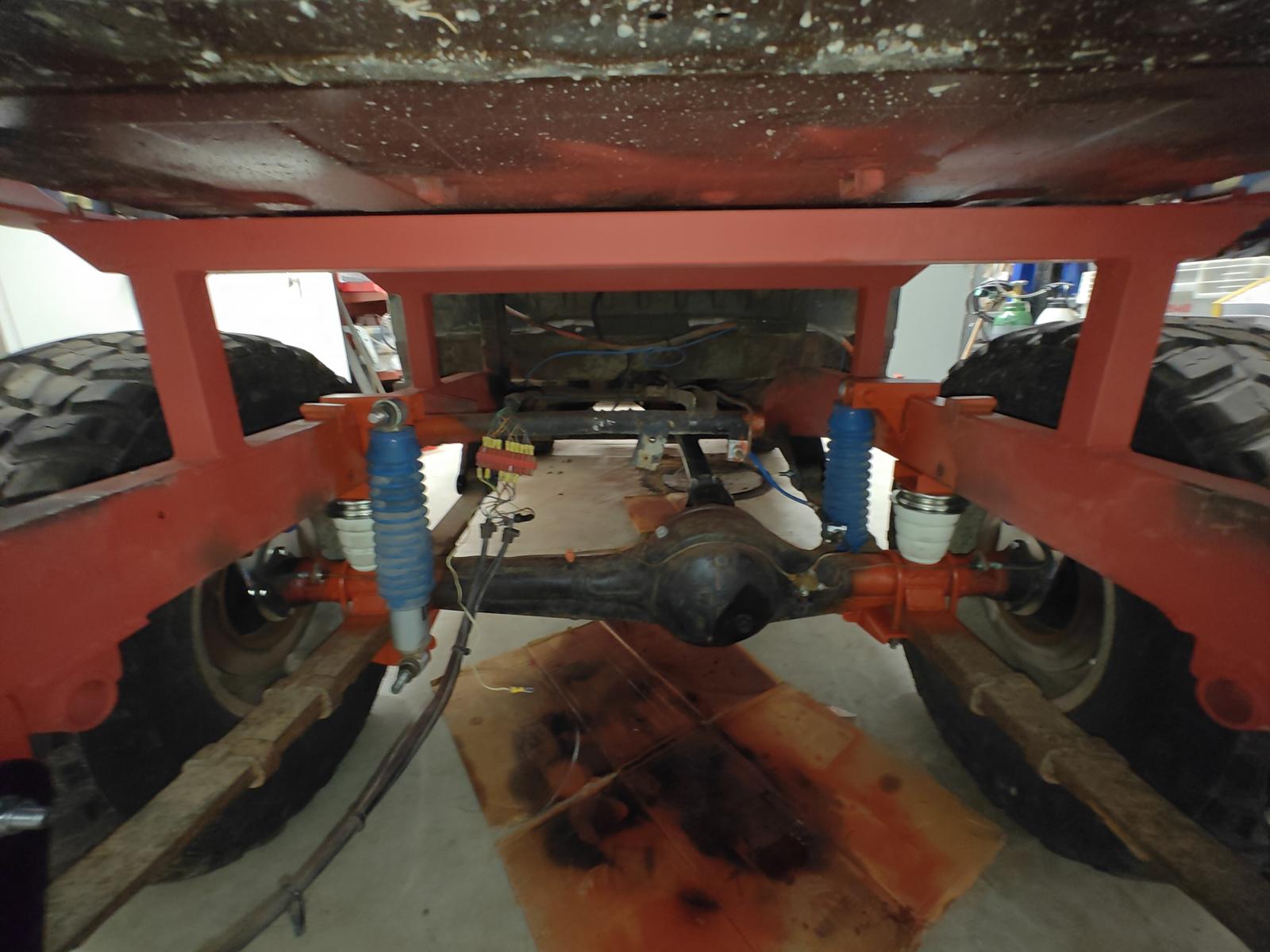

Pohjaanlyöntikumeiksi jotku Transhitin tms kartiot. Iskarit vaihtoi eri puolille akselia, pitäs vähentää akselin keinumista aika paljonkin. En aikaisemmin asialle paljon uhrannut ajatusta, mutta joku eriäinen tuli, että näiden YJ latien kanssa voi olla enempi sitäkin tiedossa, joten miksei sitten etupeltoon koittaisi vähän hillitä.

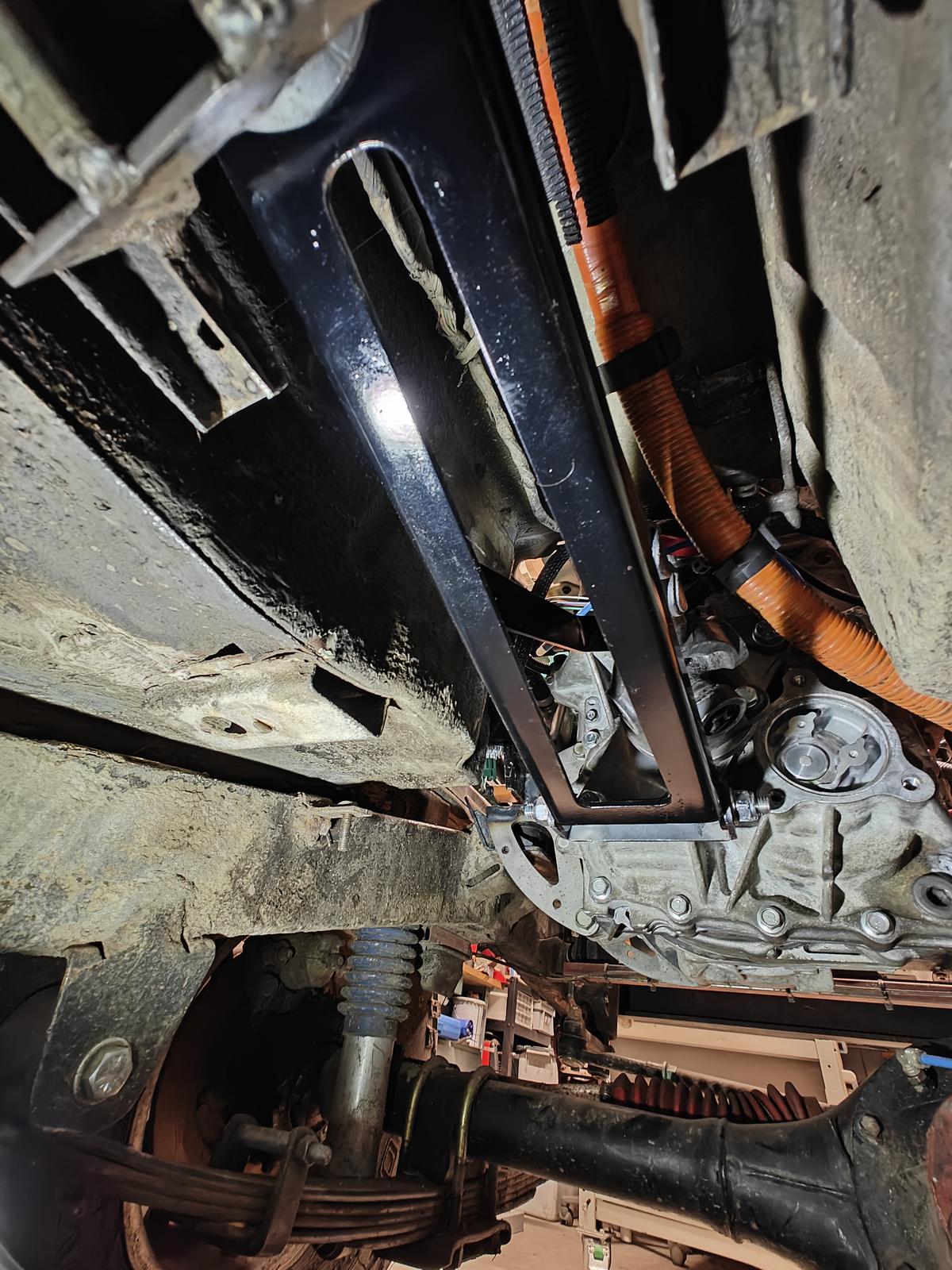

Moottori sai odottamansa pitkittäistuen. Kannakointi on nyt täysin standardoitu, kaikki kumit on samaa Bilteman malllia


Kukaan ei kyllä ole vieläkään maalannut noita moottorin kannakkeita, mutta ei kai se haittaa
