BJ45 projekti

[lepoantti]

Ethän vain puristanut holkkia kasaan laakerin prässäyksessä?

Joo, häkki hajalle ja cnc-rälläkän ohjelmoit. Minä olen tapauksesta riippuen joskus ajanut sisäkoolista nätisti katkaisulaikalla siivun sivustapäin, sitten tarvittaessa vielä hiomalaikalla hionut ohuemmaksi. Tässä vaiheessa lähtee jo usein ihan itsekseen.

[Radis]

Kiitoksia vinkeistä. Täytyy vaan jotenkin suojata murkula rälläkän pölyltä...

Alkuperäinen kirjoittaja lepoantti

Ethän vain puristanut holkkia kasaan laakerin prässäyksessä?

Joo kyllä se kasaan meni. Siksi käytin vanhaa holkkia. Uusi tuli puuhalaatikon mukana. Vai oliko tässä joku muu juttu?

[Hessu888]

Kai haettiin sitä, että uus holkki ois menny liian lyhyeks jos sillä oisit prässännyt.

Oliko vanha laakeri Koyo ja uus joku muu vai päin vastoin? Jos laakerimerkki vaihtuu, niin on suurempi todennäköisyys, ettei vanhat shimmit sovi. Nyt ois hyvä hetki vaihtaa krympin tilalle kiinteä holkki. Sitten ois kivempi hakea oikeita shimmejä ja stefan vaihtokin ois helppoa x vuoden päästä. Kato samalla ettei kardaanilaipassa ole isoa uraa stefan huulen kohdalla. Uudet laipat ei maailmalla paria kymppiä enempää maksa.

[Radis]

Noniin nyt kerkesin hetkeksi tallin puolelle. Häkki meni katki kivasti sivuleikkureilla ja rullien alta paljastu olake johon ulosvetolevy nappasi hyvin kiinni.





Ja sittenhän nuo koolit lähti helposti ilman rälläköintiä irti.





Uusi kardaanin laippa tuli hankittua, kun oli sen verran paha ura kerennyt kulumaan vanhaan. No krimppiholkilla kuitenkin menen, koska sellaset osat on nyt käsillä.

Sunnuntaina on taas vapaapäivä hirvitouhuista, niin jospa kerkeis aloitteleen kasausta. Laakerin merkki pysyy samana, eli Koyoa on vanhat ja uudet.

[Radis]

Tänään onnistuin viettämään aamupäivän peräremontin puitteissa. Osien pesun jälkeen ensin oli vuorossa poskilaakerien asentaminen. Puristin laakerit paikalleen prässillä, apuna käyttäen vanhan poskilaakerin koolia, jonka olin ensin katkaissut rälläkällä:





Homma hoitui samalla tavalla myös hammaspyörän puoleisen laakerin kanssa:



Sitten puristelin pinionin laakerikoolit paikalleen. Näissä käytin apuna niin ikään rälläkällä katkaistuja vanhoja kooleja:



Uloimman koolin prässäämisestä ei tullut kuvaa, mutta samalla tavalla sekin hoitui. Sitten keräilin pinionikokoonpanon osat valmiiksi. Kuvasta puuttuu pinionin mutterin prikka, jonka kyllä laitoin paikalleen asennuksen yhteydessä.



Tippakannulla öljyä laakerihin, ulompi laakeri kooliinsa, painelevy laakerin päälle ja stefa paikalleen. Sen naputtelin sisään vanhan poskilaakerin koolia apuna käyttäen. Stefan ulkokehään laitoin tiivisteliimaa.



Sitten hylomaria kardaanilaipan ja pinionin uriin, jotta öljy ei rupea vuotamaan liitoksen välistä. Tippakannulla öljyä stefan huullokseen. Krimppiholkki paikalleen ja pinioniakseli rungosta ja uloimmasta laakerista läpi. Laippa paikalleen, prikka ja mutteri paikalleen. Sitten väänsin mutterin ensin niin tiukalle, että välykset hävisivät, mutta esijännitystä ei vielä tullut.
Sitten tein laskelmat pinionin laakereiden esijännityksen mittaamiselle kalavaa’alla kardaanilaipan rei’istä. Näistä laitan erillisen ohjeistuksen tämän jälkeen.
Ohessa kuva esijännityksen mittaamisesta:

[Radis]

Sitten lupaamani ohjeosio. Ohessa on Lepoantilta saatuja ohjeita 9,5" perän säätöön.

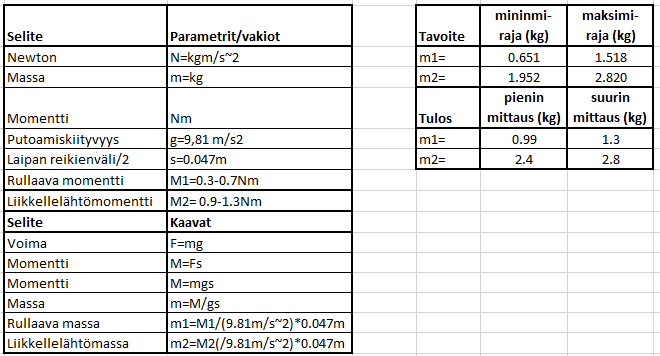

Noissa ohjeissa on pinionin esijännitykselle ohjearvot ns. rullaavalle momentille. Haynesin korjauskäsikirjassa taasen löytyi liikkeellelähtömomentin arvot. Tuossa exelikuvassa löytyy summeerattuna nämä arvot. Samalla exelillä laskin ne kalavaa'an mitta-arvot esijännityksen mittaamiseksi pinionin laipan rei’istä vetämällä.

Mittausmenetelmä osoittautui digitaalisen vaa'an vuoksi hieman haasteelliseksi, mutta mittatulokset menee kuitenkin ohjearvoihin.

Tähän asti päästyäni, olikin sitten aika lähteä sukuloimaan, joten hammaskosketuksen tarkistusta en vielä kerennyt tänään tekemään.

[Mika_T]

Mie olen säätäny kyllä hammaskosketuksen ennen kuin olen mitään rymppejä tai stefoja laittanu paikalleen.
Tuurissaan sen pinionin saa purkaa monta kertaa että kosketus sattuu kohdalleen.

Vasta sitten kun hammaskosketus on hyvä niin olen lappanut krympin ja stefan sinne väliin ja kiristänyt sitten sen esijännityksen laakereille.

Samoten laakerit menee paikalleen ihan käsipelillä kun niitä lämmittää ~100 asteeseen, Huom ei yli!

[Radis]

Alkuperäinen kirjoittaja Mika_T

Mie olen säätäny kyllä hammaskosketuksen ennen kuin olen mitään rymppejä tai stefoja laittanu paikalleen.
Tuurissaan sen pinionin saa purkaa monta kertaa että kosketus sattuu kohdalleen.

Vasta sitten kun hammaskosketus on hyvä niin olen lappanut krympin ja stefan sinne väliin ja kiristänyt sitten sen esijännityksen laakereille.

Samoten laakerit menee paikalleen ihan käsipelillä kun niitä lämmittää ~100 asteeseen, Huom ei yli!

No minä sovellan tässä tämän videon ohjeita:

https://www.youtube.com/watch?v=1dOdeMdswc8&t

Mun perässä ei ollut tuota pinionin sisemmän laakerin "master shimmiä", jolla pinionin hammaspyörän aksiaalista etäisyyttä laustaspyörään nähden säädetään. Ja eikös tuo krimppiholkki säädä ainoastaan pinionin uloimman ja sisemmän laakerin välistä etäisyyttä, jolloin sen krimppantumisella ei pitäisi olla suurta vaikutusta hammaskosketukseen? Toki kun pinionin laakerit kuluu, ja krimppiä kiristetään uudelleen, puristuu pinionin hammaspyörä lähemmäksi kardaanin laippaa.

Tarkoituksena on siis säätää ainoastaan lautaspyörän sivuttaista etäisyyttä pinionin hammaspyörään nähden. Nähtäväksi jää onnistuuko. Se selviää sitten seuraavalla kerralla, kun menen talliin.
