"Bee-Doo" eli Jeep Willys Overland FC-170H vm-61 & Jupiter vm-67

[mparty]

Meinaa työt ja muut harrastukset haitata tämän edistymistä mutta pikku hiljaa... Tänään käväsin tekasemassa
loput osat tuohon tehostimen pumpun telineeseen ja kun tuntui koko hässäkkä passaava paikoilleen hytikkapumpun kans
ruuvasin myös letkut paikoilleen. Periaatteessa vois jo kaataa tehostimen nesteet/öljyt sisälle.



Nyt pitää napata tuo teline vielä irti, viimeistellä, kattoa hytikkapumppu ja kytkin läpi ennenkuin pulttaa koko setin paikoilleen
odottelemaan seuraavia osia hytikasta.

Huomenna ajattelin tekasta vielä pari muutosta jäähdytysjärjestelmään, ei vielä miellytä tuo nykyinen versio tarpeeks

[mparty]

Tänään ei nyt sitten ehtinyt kuin tekasta tehostimenpumpun telineen valmiiks, maalata sen ja vähän alotella tuota jäähytyksen muutosta.



Jäähytyksen muutoksessa ajatus oli tekasta tuohon sähkösen pumpun rinnalle suora ohitus eli oma mekaaninen pumppu saa kierrättää sitä kautta
ja jos/kun lisätarvetta tulee rupeaa sähkönen möyrimään tuossa omassa haarassa. Ameriikan pojat on tällasia versiota tehneet, meinaavat että
pelaa hyvin.



Samoten laitan t-haarat ja hanat tuonne lämppärinletkuihin katon rajaan. Pitäs olla helpompi täyttää ja ilmata kun saa ylimmästä kohdasta
tehdä molemmat.

Pikku hiljaa ruvennu tuota hytikkaa suunnittelemaan kunnolla, katotaan jos sais selotuksen suunnitelmista kuvienkera tekastua tässä vielä tänään...

[mparty]

Hydrauliikka tässä rojektissa:

- vinssi Milemarker TypeR, välitys 1:1 ja 6:1, moottori 125cc, 1/2" BSP
- pumppu series 3, 44cc mekaanisella kytkimellä, max 2700rpm. Ottaa voiman kardaanilla kampiakselin päästä.
- käsiventtiili, 3/4", 100L/min, 1-karainen, 2-toiminen, jousipalautteinen

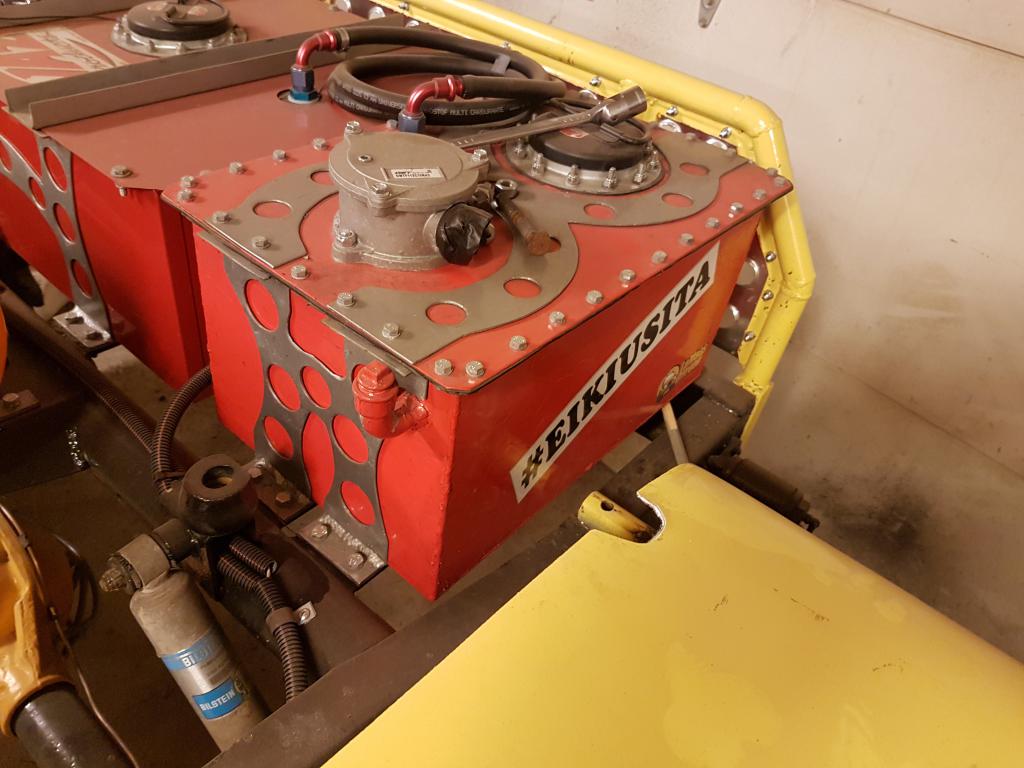

- säiliö reilut 30L, imu- ja paluusuodattimilla (max 140L/min)
- lähtö säiliöltä pumpulle 2" letkulla, jollain järkevillä liittimillä. Ajatus oli löytää vahvistettu letku tätä varten ettei imase alipaineella lommolle.
- paluu 1" teräs-hytikkaputkella
- OCV (= kuormanlaskuventtiili?), 3/4", vinssin 'jarru' kun vinssataan ulos veto päällä
- paineenrajoitusventtiili, 3/4R, 120l/min, 80-300 bar/ Vakioasetus 150 bar
- painemittari (mekaaninen, nestevaimennus)
- lämpömittari (mekaaninen)



Miltä nuo valitut hytikkakomponentit vaikuttaa?

Tässä ajatus kytkemisestä ammattimaisesti paintilla piirrettynä :



Painemittari oli ajatus tuoda konttoriin näkösälle, lämpömittarikin olis sisällä hyvä mutta saakohan tuota letkuun / putkeen yhdistettyä nätisti.
Jos lämpömittaria ei saa sisälle, hitsaan sille varmaan kierteet säiliön kylkeen.

Miltä tuo kytkentäkaavio näyttää, jotain väärin / huonosti / unohdettu?

Jotain muuta huomattavaa, jne. ?

[Ewerglade]

Putkitus on vähän mielenkiintoinen ku menee väärin päin, paluunhan pitäisi hydrauli järjestelmässä olla aina laajempi, ei toisin päin.

[Ewerglade]

Tulkitsin tuon sun tekstin väärin. Painepuolen ja paluulinjan suhde siis siten, että paluu laajempi. Mut silti mietin, että miksi se menee pumpulle noin isolla letkulla???

[mparty]

Alkuperäinen kirjoittaja Ewerglade

Tulkitsin tuon sun tekstin väärin. Painepuolen ja paluulinjan suhde siis siten, että paluu laajempi. Mut silti mietin, että miksi se menee pumpulle noin isolla letkulla???

Paluu joko sama tai isompi kuin painepuoli. Imupuolella tuolla koolla pyritään vain huolehtimaan että soppa varmasti riittää
pumpulla eikä rupia kavitoimaan, tms.

[mparty]

Tänään ehti pikasesti vain maalata tehostimenpumpun telineen osat toiseen kertaan. Sain myös loput osat hommattua niihin
lämppärinletkun täyttö/ilmaushanoihin ja postipoika toi uudet lähdöt jakikseen niin saa normikardaanit ja kardaanikäsijarrun sovitettua sitten joskus paikoilleen.
Olettaen että nuo lähdöt passaa



Hanojen päähän on myös tulpat jotka vaihtuu paikoilleen kun täyttö ja ilmaus tehty.
