Mapinfo/Mapx kartat oziexploreriin

[mikjus]

Täällä kun on näitä karttaguruja niin minulla olisi taas kysyttävää. Mulla on mapx=mapinfo ohjelman karttoja jotka ovat tif kuvina ja mukana on .tab ja .tfw tiedostot jotka ovat siis niit kalibrointitiedostoja.

Oziin nämä saa kun tuo DRG kartan jolloin kysyy vaan et minkä tiffin haluu tuoda ja minkä niminen map tiedosto täst tehdään. Ongelma vaan on et kalibrointi heittää noin 100-200m kuten kuvasta näkyy.



.tab tiedoston siältö on tämmönen:
!table
!version 300
!charset WindowsLatin1
!Copyright National Land Survey of Finland
! Helsinki, 20070228, for MapInfo 7.5

Definition Table
File "P19O2B1_RK1_2.tif"
Type "Raster"
(3400000.000,6720000.000) (0,0) Label "Pt 1",
(3409998.000,6720000.000) (4999,0) Label "Pt 2",
(3409998.000,6710002.000) (4999,4999) Label "Pt 3",
(3400000.000,6710002.000) (0,4999) Label "Pt 4"
CoordSys Earth Projection 24, 28, "m", 27, 0, 1, 3500000, 0
Units "m"

.tfw tämmönen:

2.0
0.0
0.0
-2.0
3410001.0
6719999.0

ja syntynyt .map tiedosto tämmönen:

OziExplorer Map Data File Version 2.2
P19O2B1_RK1_2
C:\OziExplorer\Maps\puuhakartat\PERUSKARTAT\P19O2B 1_RK1_2.tif
1 ,Map Code,
European 1950,WGS 84, 0.0000, 0.0000,WGS 84
Reserved 1
Reserved 2
Magnetic Variation,,,E
Map Projection,Transverse Mercator,PolyCal,No,AutoCalOnly,No,BSBUseWPX,No
Point01,xy, 0, 0,in, deg, , ,, , ,, grid, , 3400000, 6720000,
Point02,xy, 4999, 0,in, deg, , ,, , ,, grid, , 3409998, 6720000,
Point03,xy, 4999, 4999,in, deg, , ,, , ,, grid, , 3409998, 6710002,
Point04,xy, 0, 4999,in, deg, , ,, , ,, grid, , 3400000, 6710002,
Point05,xy, , ,in, deg, , ,, , ,, grid, , , ,
Point06,xy, , ,in, deg, , ,, , ,, grid, , , ,
Point07,xy, , ,in, deg, , ,, , ,, grid, , , ,
Point08,xy, , ,in, deg, , ,, , ,, grid, , , ,
Point09,xy, , ,in, deg, , ,, , ,, grid, , , ,
Point10,xy, , ,in, deg, , ,, , ,, grid, , , ,
Point11,xy, , ,in, deg, , ,, , ,, grid, , , ,
Point12,xy, , ,in, deg, , ,, , ,, grid, , , ,
Point13,xy, , ,in, deg, , ,, , ,, grid, , , ,
Point14,xy, , ,in, deg, , ,, , ,, grid, , , ,
Point15,xy, , ,in, deg, , ,, , ,, grid, , , ,
Point16,xy, , ,in, deg, , ,, , ,, grid, , , ,
Point17,xy, , ,in, deg, , ,, , ,, grid, , , ,
Point18,xy, , ,in, deg, , ,, , ,, grid, , , ,
Point19,xy, , ,in, deg, , ,, , ,, grid, , , ,
Point20,xy, , ,in, deg, , ,, , ,, grid, , , ,
Point21,xy, , ,in, deg, , ,, , ,, grid, , , ,
Point22,xy, , ,in, deg, , ,, , ,, grid, , , ,
Point23,xy, , ,in, deg, , ,, , ,, grid, , , ,
Point24,xy, , ,in, deg, , ,, , ,, grid, , , ,
Point25,xy, , ,in, deg, , ,, , ,, grid, , , ,
Point26,xy, , ,in, deg, , ,, , ,, grid, , , ,
Point27,xy, , ,in, deg, , ,, , ,, grid, , , ,
Point28,xy, , ,in, deg, , ,, , ,, grid, , , ,
Point29,xy, , ,in, deg, , ,, , ,, grid, , , ,
Point30,xy, , ,in, deg, , ,, , ,, grid, , , ,
Projection Setup, 0.000000000, 27.000000000, 1.000000000, 3500000.00, 0.00,,,,,
Map Feature = MF ; Map Comment = MC These follow if they exist
Track File = TF These follow if they exist
Moving Map Parameters = MM? These follow if they exist
MM0,Yes
MMPNUM,4
MMPXY,1,0,0
MMPXY,2,5000,0
MMPXY,3,5000,5000
MMPXY,4,0,5000
MMPLL,1, 25.175915, 60.577848
MMPLL,2, 25.358231, 60.580212
MMPLL,3, 25.362768, 60.490503
MMPLL,4, 25.180956, 60.488147
MM1B,1.999200
LL Grid Setup
LLGRID,No,No Grid,Yes,255,16711680,0,No Labels,0,16777215,7,1,Yes,x
Other Grid Setup
GRGRID,No,No Grid,Yes,255,16711680,No Labels,0,16777215,8,1,Yes,No,No,x
MOP,Map Open Position,0,0
IWH,Map Image Width/Height,5000,5000


Joku Eupean 1950 tuolla kummittelee mut kun ei pääse noita DRG kuvan tuonnin asetuksia muuttelemaan?

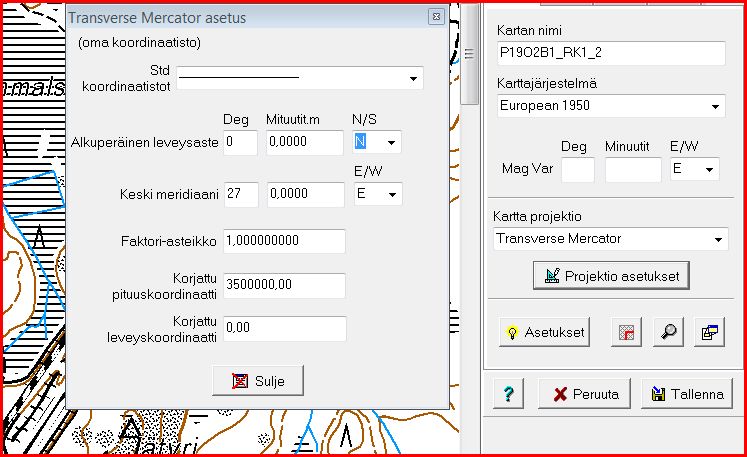

Tässä vielä kartan kalibroinnin tarkistusnäkymä ozista.

[T€€MU]

Jaa ettei anna vaihtaa tuota europeani 1950 mihinkään wgs84 tai finland heyfordiin ?

[mikjus]

Voihan tuota european 1950 vaihtaa tuon drg importin jälkeen kun menee ozissa tuohon kalibroinnin tsekkaukseen mutta kun en nyt tiedä että miksi toi kalibrointi heittää. Importti ei kysy mitään asetuksia vaan se ottaa ne automaattisesti tosta tab tiedostosta. Tab tiedostossa on noi pt1-pt4 noi nurkkapisteet jotka kartalle tulee ja ne on kalibroinnin jälkeen ihan ok mutta toi projektio on ihme CoordSys Earth Projection 24, 28, "m", 27, 0, 1, 3500000, 0. Noi luvut tosta kyl näyttäs olevan tossa ne keskimeridiaani 27, faktori 1, korjattu pituuskordinaatti 3500000 jne. En mie ymmärrä miks toi pirulainen ei nyt voi pitää paikkaansa. Sais ees käsin noi korjattuu ni hyvä olis.Karttoja on tosin melkein 1000kpl/puoli suomea joten aikamoinen homma.

[T€€MU]

Mitenkähän jos nämä tois oziin sen ihmevekkuli GPSbabelin avulla ?
Sehän konvertoi kaiken ja enemmän...

Mutta ehkä odottelemme Scout:in kommenttia Tää on nyt kuitenkin joku lapsellisen helppo asetusjuttu...

[T€€MU]

Niin, siis jospa kalibrointi on ok, mutta sun tuonne laitta reittipiste onki vituillaan sen 100-200m ?
Eiks silloin reittipistelistan asetus oo eri kuin käytettävän kartan tms..
Oli tämä sama heitto rasteilla joskun LT06:ssa ja joskus Warnissa, ratkes ihan
asetusmuutoksella.

[mikjus]

Nii mulla on noita vanhoja gepsillä ajettuja reittiviivoja ja reittipisteitä Suomesta ja Venäjältä ja ne käsittääkseni kaikki heittää ton saman verran noissa mapinfosta tuoduissa kartoissa kun taas muissa ne on prikulleen kohdallaan.

ton verran tulee heittoa otsissa jos on asetuksissa asteet minuutit ja sekunnit ja syottaa koordinaatit asteet minuutit ja minuutin kymmenes osat.

[mikjus]

Jaahas näyttäs menevän aika lähelle kohdalleen kun menee tarkista kartan kalibrointi ja muuttaa karttajärjestelmän european 1950 -> Finland Hayford. Ihan vaan sattumalta räpläilin ja osu kohalleen? Täytyypä muuttaa muutamia karttalehtia joihin on jotain ajettuja reittejä ja katsoa miten käy.
