Kestomagneetti vinssin Releboxin kytkentä?

[-Stedt-]

Nyt tarviis kytkentäohjeet Pitäs naittaa Warnin releboxi Ramseyn kestomagneetti vinssiin, eli siis 2 piuhaa menee moottorille ja vain napaisuus siis vaihtuu. Bonuksena pitäs rakentaa vipuohjaus vinssille, eli mistä navoista kytkimelle vedetään piuhat. Siis tällanen Boxi kyseessä, ei kehtais kokeilemalla käräyttää kun muutenkin syötetään wanhalle 12v Ramseylle 24v tehokasta Nissan virtaa.

[baxxter]

Esim pitkiin virtakiskoihin toiseen akulta plus ja toinen maihin. Lyhyistä virtakiskoista vinssin moottorin napoihin. Kuvassa olevat ohuet johdot kaikki akun plussaan. Toiset solenoidien pienet navat kytketään ristikkäin yhteen (eli vasen ylä ja oikea ala yhteen) ja näitä kahta solenoidiparia maadoitetaan kytkimen kautta ja suunta vaihtuu.

[Viipo]

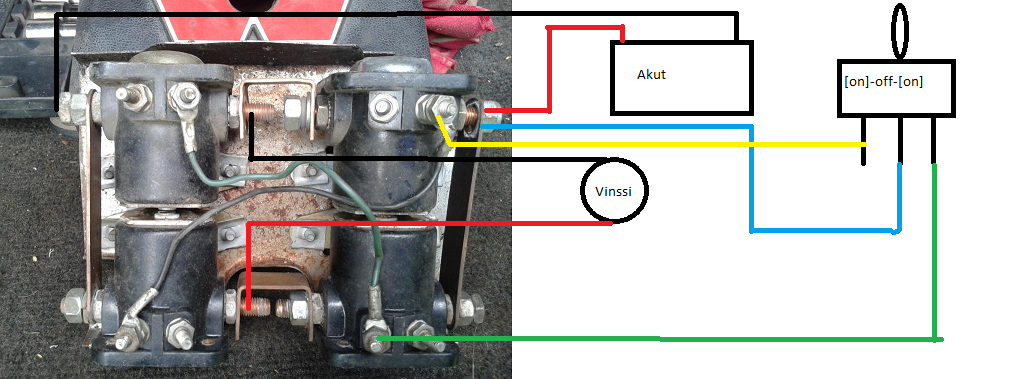

Vaikkapa tuolleen. Nuo releet on vissiin maadotettu tuosta ophjaniitistään tuohon poksin taustapeltiin, joten sekin on syytä maadottaa.



Ja jos hifistellä haluaa, niin laita ohjausnapiksi sellanen motonetin tarvikenappi sähkölasille. Siinä palaa valot sisällä kun kytkee siihen johdot kiinni tuolleen.

[-Stedt-]

Kiitokset selventävistä ohjeista ja varsin pätevästä paint luonnoksesta, nyt hahmottu tääkin asia.

[baxxter]

Alkuperäinen kirjoittaja Viipo

Vaikkapa tuolleen. Nuo releet on vissiin maadotettu tuosta ophjaniitistään tuohon poksin taustapeltiin, joten sekin on syytä maadottaa.

Ei oo maadotettu, vaan pitää maadottaa erikseen. (Noi toiset pienemmät liittimet)
