BJ vinssi hydrauliseksi, nyt kuvia räpellyksestä

[Mase]

Pitäisi asentaa Bj:n vinssi hinurin lavalle hydraulimoottorilla. Minkähän kierrosalueen moottoria pitäisi etsiä. Vetonopeus saa olla kohtalaisen ripeä, mutta voimaa täytyy olla vetämään renkaaton autokin kyytiin. Onko Bertan ulosoton kierroksista olemassa taulukkoa, ja millä vaihteilla vinssiä yleensä käytetään?

[ZeiZei]

Omassa sovelluksessa vinssi on suoraan Rangen voimanulosotossa taaksepäin (ns. läpivetävä malli).

Vinssi on vakio.

Rangen vaihteiston välitykset:

Main gearbox LT95

4. suora
3. 1.51:1
2. 2.45:1
1. 4.07:1

Yleensä vinssatessa tulee käytettyä kakkosvaihdetta jos lujassa niin ykköstä (HJ60 suossa ) tyhjäkäynnillä 6-700rpm tai hieman kaasua.
Susukit kakkosella ja kolmosella pikku kaasulla ja vaijerin sisään kelaus nelosella 2-3000rpm

Koneessa voimaa alle 100kw ja voima vinssille tulee moottorilta suoraan vain päävaihteiston kautta. tyhjäkäynnin tehoja ei tiedossa.

[Mase]

Tuosta kun laskee, niin 500rpm voisi olla sopivainen yleisnopeus minkä perässä pysyy, mutta ei nukahda vetäessä?

[pee]

paas tietoa ja kuvia toteutuksesta hydraulisena... nää on aina mielenkiintoisia

[Bj Andy]

Joo varmaan aika sopiva tuo 500 rpm kesikierroksille Ja siten että alaspäinkin on vielä varaa.

Muistaakseni omassa bertassa tulee vaijeri sisään suunnilleen kävelyvauhtia kun kelaa 4 vaihteella ja tyhjäkäynnillä eli n.600- 700 rpm.

Ja kuvia kehiin kun saat jotain aikaan...

[Mase]

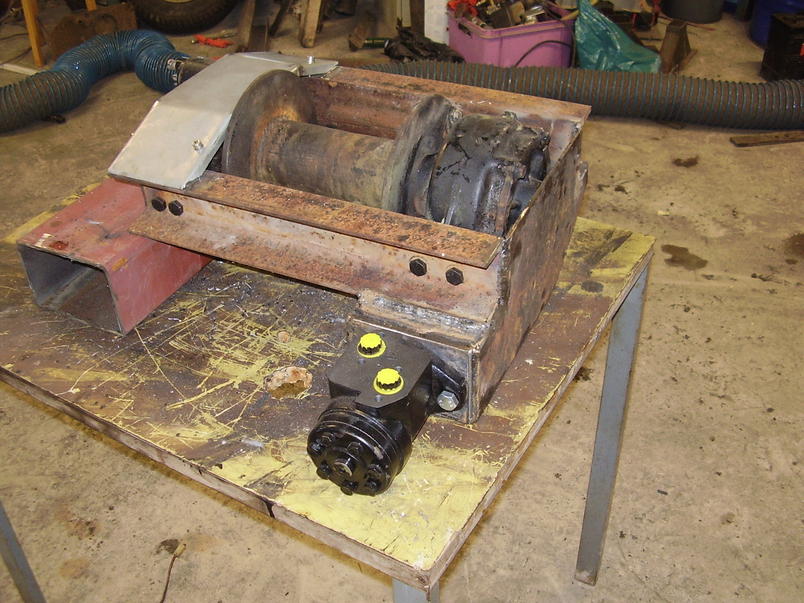

Jotain prototyyppiä nakerreltu. Moottori istui kivasti kumikoplingilla akselin päähän, jossa kiilaurakin valmiina. Vapautus kytkimeen pitää varmaan pistää vielä toinen vw polon solkku vetämään kytkintä auki. Toimii yhdelläkin laboratorio olosuhteissa, mutta kylmänä ja kuraisena saatta jo takerrella.
Sitten tämän kertaiseen kysymykseen, mistähän kaukosäädin, joka olisi 3- toiminen, sisään-ulos ja kytkimen vapautus? Jotain 4 kanavaisia rakennussarjoja löysin, mutta olisiko valmiita lähetin-vastaanotin paketteja olemassa?

[Mase]

Vastaan itselleni:

http://www.kouluelektroniikka.fi/cgi...&prodid=VM160T

Voi vaan olla kauko-ohjaimen vastaanotin ihmeissään, kun käyttää talvella nahkarukkaset kädessä (tai sitten käyttää kaukista siellä rukkasen sisällä). Ehkä hieman miehekkäämpi malli saisi olla.

[-Sakke-]

Jos tosta tulee nopee tai edes nopeahko ni tota lukitusta ei tarvi käyttää. Yleensä vinssaukset ku on vaan n. 5m mittasia ja puita lähellä ni voi kelailla moottorilla ulos ja käärästä aina löysät sarviin. Sarvista naru kuiteski nopeempi ottaa ku kelalta. Jos tulee tilanne että pitää vetää kerralla koko 40m ulos ni kai sen lukon voi käsinki avata.

Ihan vaan sillä ettet tekis liika hianoo.

Hyvältä näyttää ja hyvä että joku pistää näistä kuviaki näytille. Koskahan sitä ite alkais toteuttaan suunnitelmiaan.

[TOHJ61]

Ton kokoinen sähkökela tulee varmasti jumittamaan.
Kun kerran hydraulipaine on jo olemassa, niin paras olis 2-toiminen työsylinteri?

[Mase]

Alkuperäinen kirjoittaja TOHJ61

Ton kokoinen sähkökela tulee varmasti jumittamaan.
Kun kerran hydraulipaine on jo olemassa, niin paras olis 2-toiminen työsylinteri?

Hydraulisylinteri olisi tietenkin paras ratkaisu, mutta lisää kustannuksia melko isolla kertoimella (sylinteri, letkut, sähkölohko jne tarpeet)
Nuo startin solkut vetää yllättävän kiukkuisesti kun liikeradan saa sopivaksi. Tehokas alue on n.10mm ja kahdella solkulla (toinen aloittaa liikkeen ja toinen vetää pidemmälle) uskon että homma toimii. Eihän se silloin jaksa aukaista kun vaijeri on pännissä, mutta eihän se silloin saakaan aueta.
