kelkan syöttöruuvi


Kelkan syöttöruuvi käyttäytyi niinkuin siinä ei olisi painelaakeria ollenkaan. No sehän selvisi, että ei ollutkaan. Painelaakeri hajonnut joskus (tappi poikki). Homma ratkaistu siten , että akseliin vetäisty ura ja laakeripukin läpi puuruuvi pidäkkeeksi. Ruuvi tietenkin katkaistu laakeripukin sisään. Onneksi tuon sai purettua niin pääsi korjaamaan.
Todennäköinen syy tähän outoon korjaukseen selvisi. Katkenneen tapin pätkät lähtivät holkista, mutta ei akselista. Olettaen, että on ollut kartiotappi niin tietysti kokeilin molempiin suuntiin.

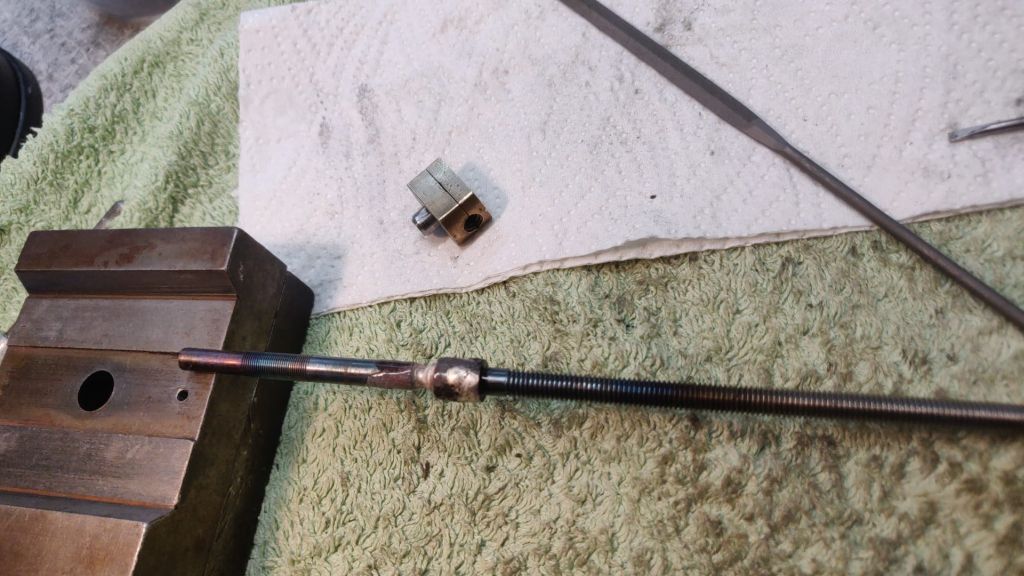

Plan B. Holkki kovajuotoksella akseliin kiinni ja laakeri mittoihin. Toimii tällaisena hyvin vaikka jotain osia tuosta veivin ja laakerin välistä selvästi puuttuukin. Siinä ollut alunperin jonkinlainen välyksen säätö.

Liitetiedostot
Click image for larger version

Name:	kelkka_vetoruuvi_puuruuvi_lukitus.jpg‎
Views:	1466
Size:	160,7 Kt
ID:	105984   Click image for larger version

Name:	kelkka_vetoruuvi_laakeri.jpg‎
Views:	751
Size:	132,4 Kt
ID:	105985   Click image for larger version

Name:	kelkka_vetoruuvi_kolo.jpg‎
Views:	714
Size:	94,1 Kt
ID:	105986   Click image for larger version

Name:	kelkka_vetoruuvi_tappi_poikki.jpg‎
Views:	719
Size:	120,4 Kt
ID:	105987   Click image for larger version

Name:	kelkka_vetoruuvi_laakeri_juotos.jpg‎
Views:	719
Size:	107,5 Kt
ID:	105988

Click image for larger version

Name:	kelkka_vetoruuvi_laakeri_sorvaus.jpg‎
Views:	763
Size:	163,4 Kt
ID:	105989   Click image for larger version

Name:	kelkka_vetoruuvi_laakeri_korjattu.jpg‎
Views:	778
Size:	179,5 Kt
ID:	105990
