Maastohitsi


Tulipa tässä muutamassa tunnissa tällainen viriteltyä eli 24V maastohitsi.
Lähtökohtana halvin mahdollinen täytelankamiggi josta turhat verkkovirtahilppeet yms. pois, korvattu langansyötön ohjaus heikkovirtaversiolla, tarvittavat kaapelit jne.

Pitää kattoa joskos sitä kirjottelis tänne jonkinlaisen lyhyen kuvauksen projektista kunhan saa kunnolla testattua että varmasti toimii eikä akut räjähtele :D ja millasta saumaa saa aikaiseksi.

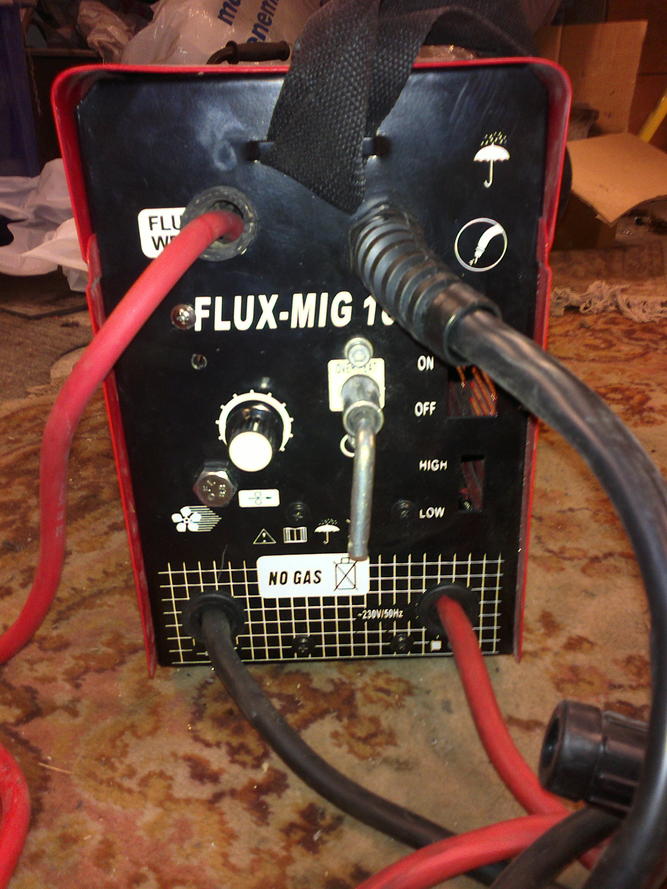

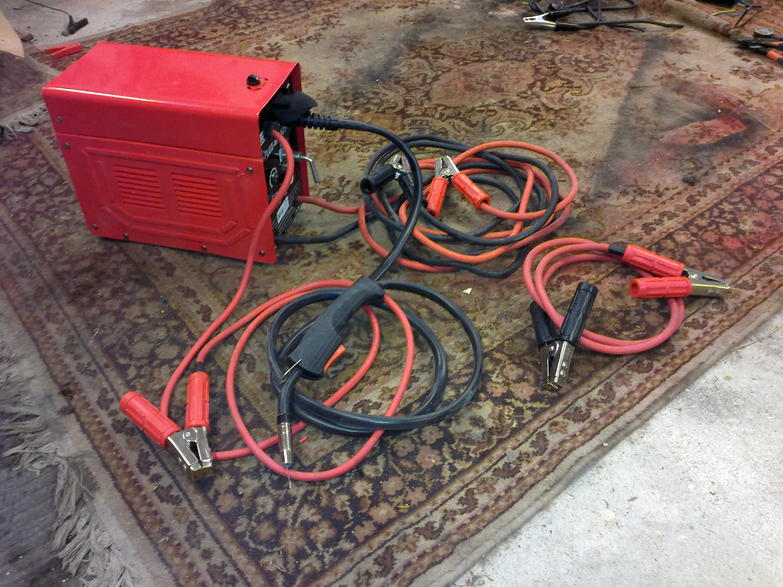

Tässä muutama kuva tästä eka versiosta mistä evoluutio sitten lähtee ehkä etenemään ( esim. irrotettavat kaapelit, sisään säilytystilaa, etuosa fiksumman näköseks, virran ohjaus solenoidilla, jne.)...

Liite 23157Liite 23158Liite 23159Liite 23160

Joskos sitä ehtis vaikka lähipäivinä tätä testaamaan...

Paa ihmeessä jonkun lainen rakentelu kertomus,tiedä vaikka innostuis itsekkin tekemään niin saa makkaranpaisto tauolla hitsailla pajeron runkoa tai iskarin kiinnikkeitä:D

Tarvikelistaa:

• Täytelankamiggi, josta käytettiin
  • langansyöttö
  • pistooli kaapeleineen/letkuineen
  • laitekotelo
• 24V moottorin PWM ohjausmoduli säätimellä langansyötön nopeutta säätämään
• Sulakepidin moottorin ohjausmodulille
• Päävirtakatkaisin
• 3 kpl punaisia kaapelipuristimia
• 2 kpl mustia kaapelipuristimia
• Kaapelia maajohtoon, akkujen väliseen johtoon + akuilta maa ja virta
• Puristettavia kaapelikenkiä
• Kumiletkua kaapeli(e)n läpivientejä varten
• Ohuempaa johtoa langansyötön moottorin ja ohjauksen kytkemiseen
• Abikoja ohuempaa johtoa varten
• Kutistesukkaa liitoksiin
• Ruuveja, pultti + muttereita, prikkoja

Siinäpä se taitaa olla, tosi simppeli paiskata kasaan, edes kolvia ei tartte välttämättä käyttää jos puristelee liitokset abikoilla.

'Projekti'selostus ilmestyy kun saan tuon käytännössä vielä kunnolla testattua.

Totta, ainakin Iinattiin kannatta varata kone mukaan ;)

Vaihda lankasuuttimelle menevä kaapeli paksummaksi .Noissa kaapelit mitotettu n.60 amppeerille

Käytitkö hitsin oman langansyötön säätimen

Tässähän ei nyt oo minkäänmoista jännitteensäätöö? 24v tulee vaan aina? Langansyötöllä pystyy vissiin virran kans pelaileen. Ootko jo tyypittäny, millanen on hitsailla? Mielenkiintonen juttu kumminkin :)

Ei huono ajatus, pittääpä tuota pistoolin kaapelia katella millanen homma olis vaihtaa paksumpi tilalle...

Jos tarkotat moottorin sähköstä säädintä niin en, valitsin helpomman tien ja ostin bebekiltä erillisen niin ei tarttenut ihmitellä tuota alkuperästä piirikorttia.

Ei oo jännitteensäätöä, voltit riippuu akkujen määrästä :D En usko että sitä tarttee kun langansyötölle on oma portaaton säätönsä.

Jos sitä tänään pääsis illalla testaamaan paraniko vai huononiko verrattuna verkkovirtaversioon...

Varmasti on parempi.se oma piirikorttikin toimii kyllä.

mielen kiintosen olonen rojekti pitää vissii itenkin alkaa kehitellä

No nyt on vaihdettu paksumpi kaapeli pistoolille, ainoa mitä sattu olemaan nurkissa pyörimässä tarpeeks pitkästi oli 35mm2 kaapeli, nyt ainakin kestää enemmän kuin 60A :)

Mitä bebekillä makso jännitteen säädin? Partco myi n,4e hintasta rakennus sarjaa mutta nyt ei ainakaan nettikaupasta löytyny muuta ku futurekitin sarja 16e hintaan.

30e mutta onkin vähän turhan iso, kestää 5A ja 10A jos pulttaa siiliin kiinni.
Ei tarttis olla läheskään noin iso mutta ensimmäinen helppo mikä sattu löytymään.

No nyt on testattu, kahdella 12V akulla hitsaa HUOMATTAVASTI paremmin kuin verkkovirtaversiona :cool: Langansäädöt ja kaikki toimii todella hyvin.

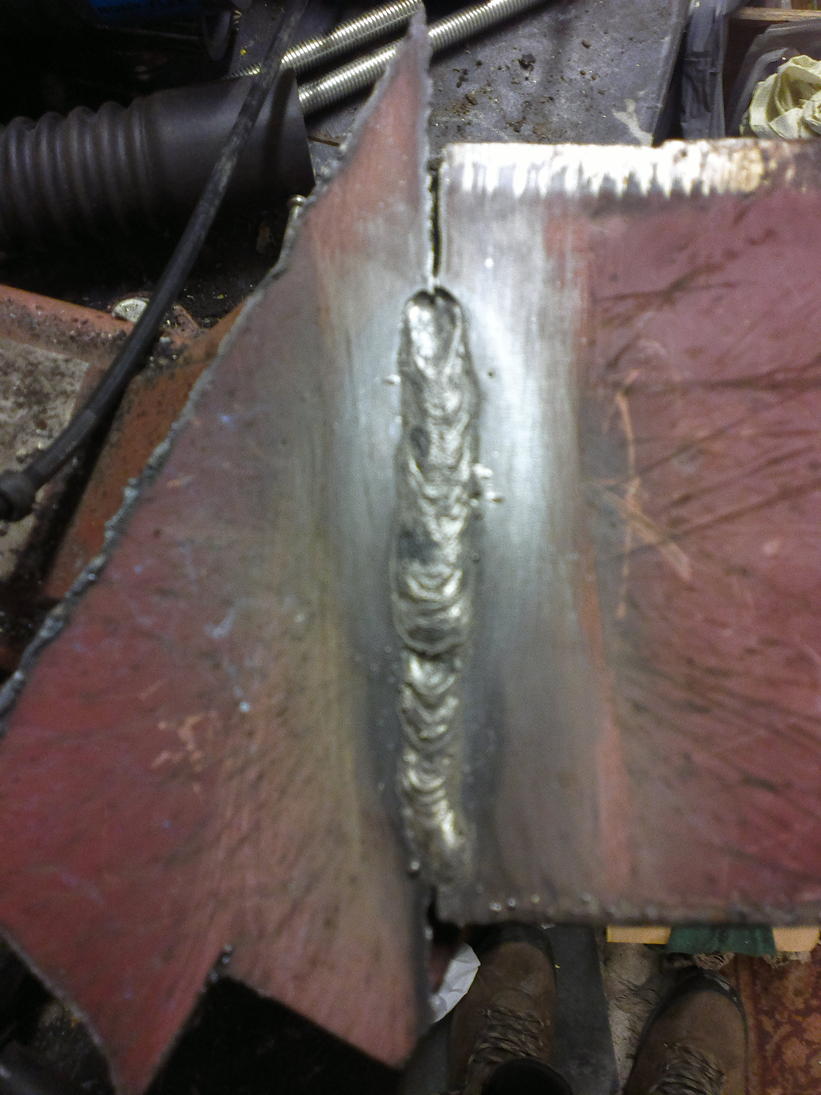

Kuvassa kaksi 5mm kappaletta hitsattu yhteen, vähän liiankin hyvin poltti läpi:

Liite 23190

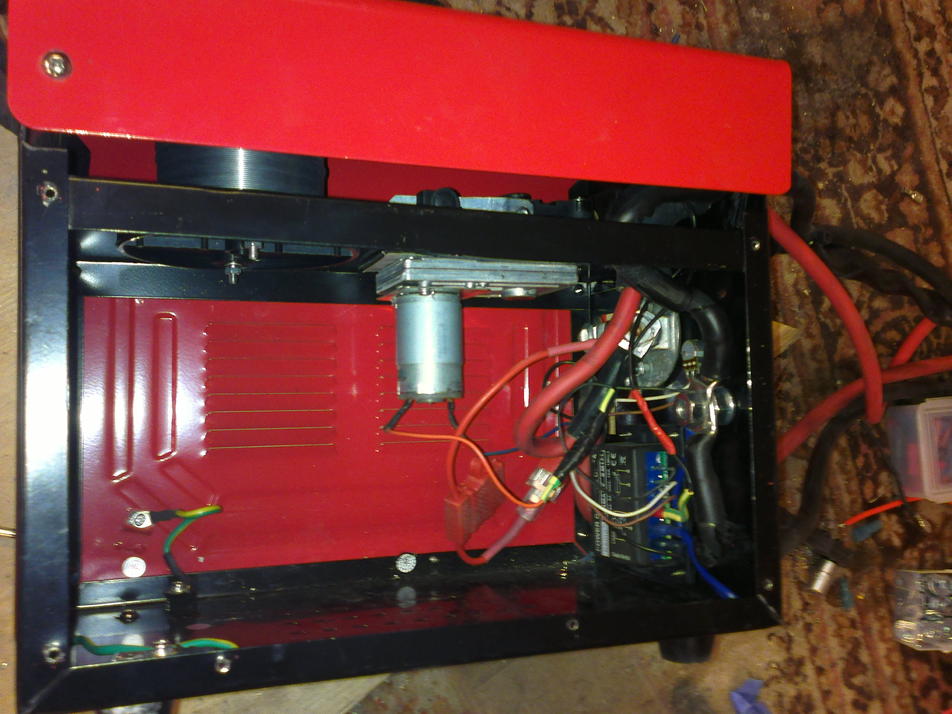

Ja kuva vielä kotelon sisältä, aika autiota on, vois chopata puolet kotelosta pois kun vähän järjestelis komponentteja.

Liite 23191

Eikös kaapelit mahtus tonne sisälle?

Osa ainakin mahtus, tässä mallissa tulee huonosti tuo langansyötön moottori, vie paljon tilaa pystysuunnassa. Sellanen versio missä lankakerä ja langasyöttökoneisto on pystyssä eikä vaakassa olis parempi tuon kotelon suhteen.

Tietenkin kun viittis ni ottas vain ja pokkais uudet kuoret mihin laittas komponentit miten haluais ja tekis tilat kaapeleille ym rojuille... Mutta se
on sitä tuotekehitystä :D

Liekkö riittäs semmonen "startti boosteri"-laite akkulaturiksi ja semmoset akut joita kärsii kuormittaa paljon ilman kiehumista? Lyijyhyytelöllä taitas olla semmoset ominaisuudet.
Paljonko tuo about hörppää virtaa kerralla? (varmaan langan paksuudesta ja syöttönopeudesta riippuu)

Eipä ossaa tuohon sanoa mittään, käytännössä näkee sitten. Voishan tuota joku kaunis päivä mittaillakkin, mutta katotaan...

Tässäpä Jeepfoorumilta kytkentäkaavio jota mukaillen tuon kasasin:
Liite 23192

Vähän erilainen tuosta tuli kontrollerista johtuen mutta periaate sama kuin kuvassa.
Tuon lisäksi tein sen välikaapelin puristimilla joilla saa akut kytkettyä yhteen.

Kyllä tohon hommaan on parhaita ihan tavalliset vesilaatikot eikä oo mitenkään vaurioitunu vaikka hitsannu niinkauan ku vaan lanka palaa ja kaikista normiakuista virtaa tulee turhankin paljo ,hyvän langan syötön säädon saa myös esim 24v auton mittarinvalojen himmentimestä.

Siis mikä "#% tuon vesiämpärin virka on???

Ja onnistuisiko virran säätö simmpelisti vaikka sellain että tekisi kaasuhitsaus langasta tms. semmoisen harvan spraalin johon sitten laittaisi sen kaapalikengän oikeaan kohtaan kiinni. Vai taitaa olla jo liian aatamin aikuista??

Asiallista maggyver meininkiä jatkakaa samaan malliin.:D:D

vesilaatikko = leikkisä nimitys halvalle perinteiselle lyijyakulle

Kokeile nyt ihmeessä, miten toimii yhdellä 12v akulla!

Olis kiva tietää, että pystyykö sillä hitsaamaan noita ohkasempia juttuja.
(käsitin että 24v 5 mm meinaa palaa läpi)

Tulihan tuota kokeiltuakkin. Vähän huonosti tuntu polttavan yhdellä akulla vaikka oli aika reilun kokonen akku. Peltiä vois ehkä hitsailla mutta ei riittäny ihan tehot tuomoseen perusneliöputken kylkeen, jäi patille. Ehkä jos malttas opetella aikansa niin saatas löytyä säädöt ja käsi kohilleen...

Ohuempaa vois varmaan hitsata kahdellakin akulla jos ensin heftailis kohilleen ja sitten vain lyhyillä sentin vedoilla kerrallaan saumaa niin saattas pelti kestääkkin?

Induktanssia


Mielenkiintoinen experimentti. Yksinkertainen on kaunista.
Saat valokaaren palamaan paremmin kun piiriin lisätään induktanssia. Ensimmäisen kokeen voit tehdä vaikka pois revityllä muuntajalla. Kytke sen toisio käämi (paksu) sarjaan hitsauspiirin kanssa. Ei ole väliä onko kolvin vai maan puolella. Varo sitten muuntajan ensiön johtoja. Hitsatessa niissä on reipas jännite. Jos induktanssia on liikaa eli valokaari pyrkii palamaan liiankin rajusti joi muuntajan panna palasiksi ja vähentää lankaa. Tai laittaa siihen vaikka pari säätöporrasta.
