Sähkökaavion numeroinnit


Joltain varmaan löytys linkki, josta löytyy sähkökaavioissa olevien numeroloiden selitykset...

Nim. savumerkit lähetetty :rolleyes:

Mulla olis kyl töissä kattava lista. Elikkäs tarkotat johtojen merkintöjä kuten 15, 30, 31, 61 jne?

15 = virtalukon takaa tuleva jännite
30 = jatkuva jännite
31 = maadoitus
61 = laturilta tuleva jännite moottorin käydessä

Releissä tuo 30, sekä;
85 = maadoitus
86 = heräte
87a = ulostulo kun rele ei vedä
87 = ulostulo

Löytyskö joltain linkkiä tai vastaavaa...

Oisko auton merkkiä ja mallia tiedossa?

Jollain palstalaisella saattaa jopa olla sitten dokumenttiakin antaa...

--Kerio--

Mikä auto kyseessä??????:confused::confused::confused:

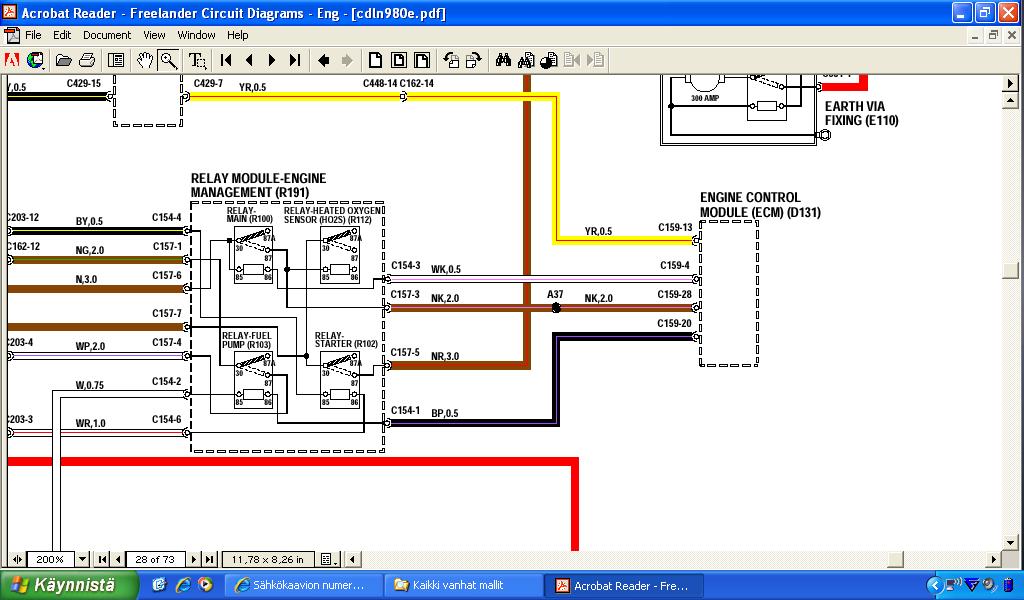

Tossa ny koneella ollu Lantikan kaaviokuva, jossa näkyy seuraavia asioita:
- liittimien numerointi
- liittimien pinnit
- johdotuksen värit
- johdotuksen paksuus (mm2)
- varaosakomponenttien numerointi
- komponentin kaaviokuva (harvinaista herkkua)

http://forums.offipalsta.com/picture...ictureid=39556

Näiden perusteella löytyy sitten toisia ohjeita, jossa on liittimet kuvattu sijaintipaikoilleen ja maadoituspisteet on merkattu (tai kuvattu), minne on asennettu (näin tekee euroopan ja ameriikan autonvalmistajat)

Natsiautoissa homma onkin ihan eri juttu...
Siellähän piirretään kaikki virransyötön kulkusuunnat ja johdotuksen numeroinnit. Niillä on skemojen lukeminen kuin raamattua (paljon asiaa mutta aina yhtä pihalla koko jutusta:D)

Kyseessä ei varsinaisesti ole mikään auto, joten merkkiä ei ole antaa.

Sähkökaavioissa on yleensä merkitty johtimia tai liittimiä joko numeroin tai kirjaimin ja näitä hieroglyfejä olin vailla.

Tässä tapauksessa boschin numerointi toimi... Kiitos linkeistä :)
