Suzuki SJ 410 koko auton remontti


Tuli ostettua tällänen ku teki mieli. Ajelin sillä neljä päivää ja sit pistin se palasiks. Tarkoituksena tehä koko autoon täydellinen remontti. lisäksi asentaa vinssi, isommat renkaat, laittaa soa sekä muutä tilpehööveriä. Kuinka isot renkaat muuten saa noihin suitsan vakio vanteisiin?
Liite 3571

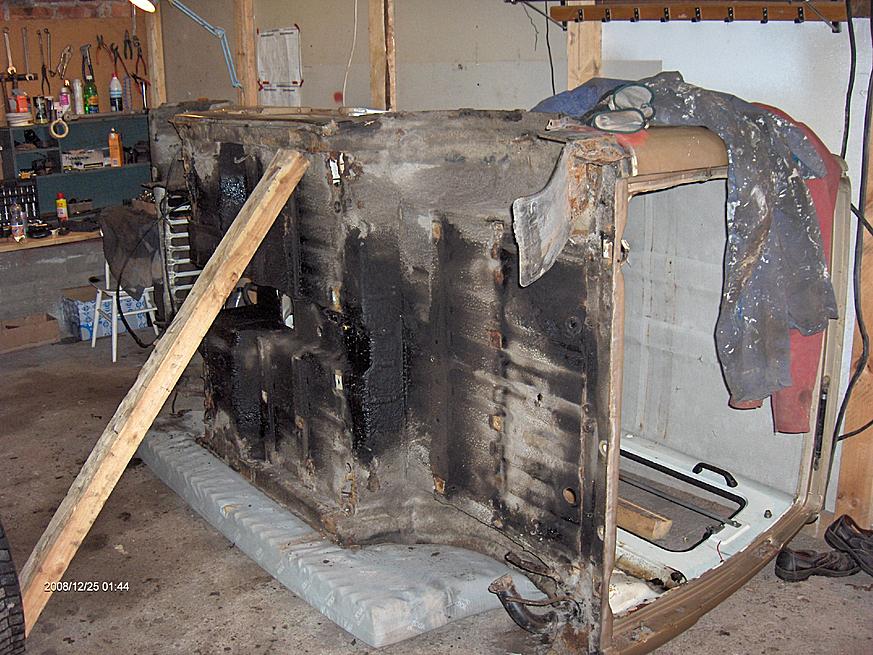

siinä kori.. reilu parikymmentä paikkaa tinattava. 2 kpl palkkia tehtävä kokonaan uudestaan.
Liite 3572

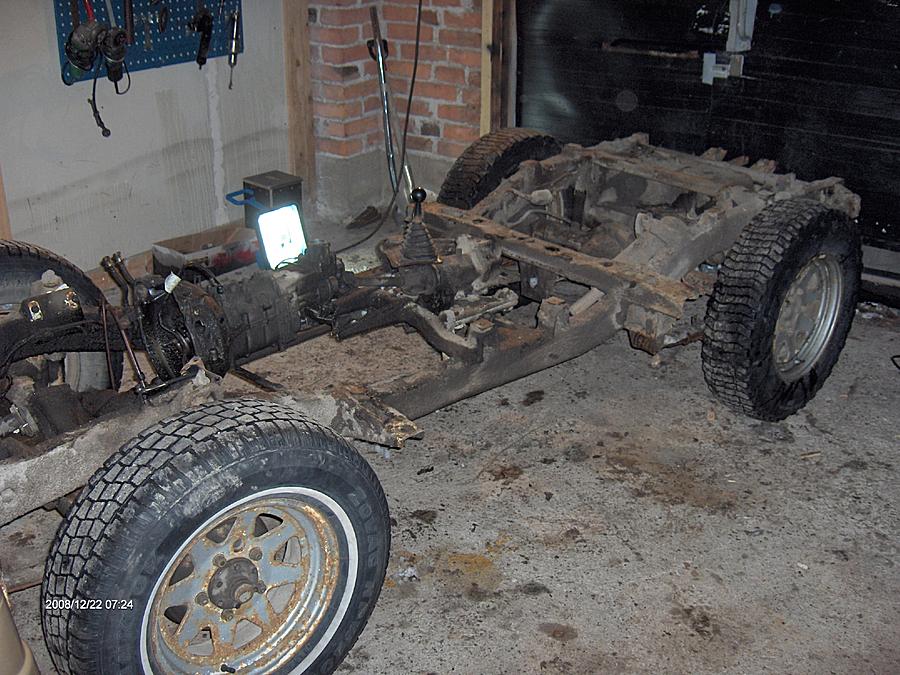

alusta hyvässä kunnossa. menee parin päivä päästä akselineen ja lootineen korkeapainepesuun.
Liite 3570

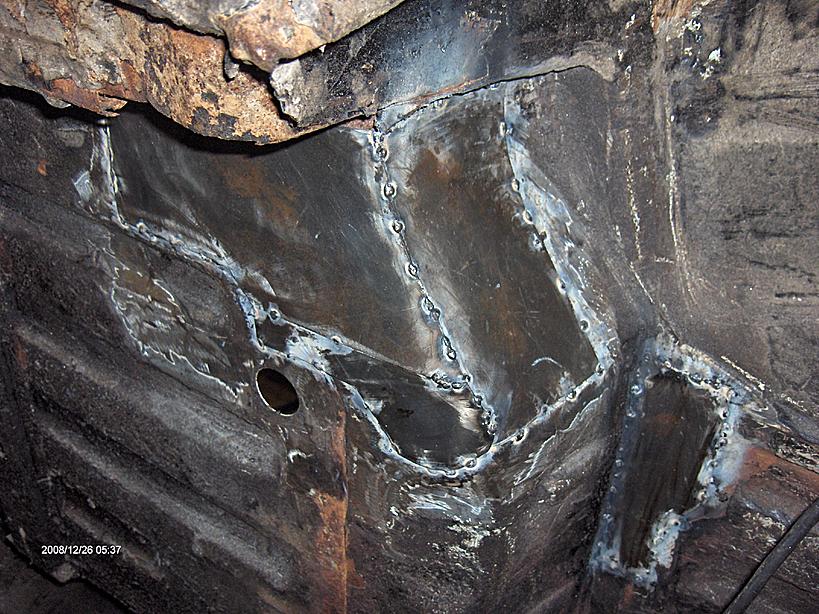

siinä hiukan lattian hitsaustöiden sillotusta.

Purin koneen ja käytin lohkon ja kannen koneistamolla. Heti ku männän renkaat saapuu voi lyödä pannun kasaan. Stefat oli vuotanut aika pahoin kummastaki päästä. liekö yleistä. ihmettelin kun kampiakseli ei ole kuin runko laakereiden kohdalta kiinni ilman päittäis laakereita. tosin yksinkertainen on kaunista.
Liite 3574

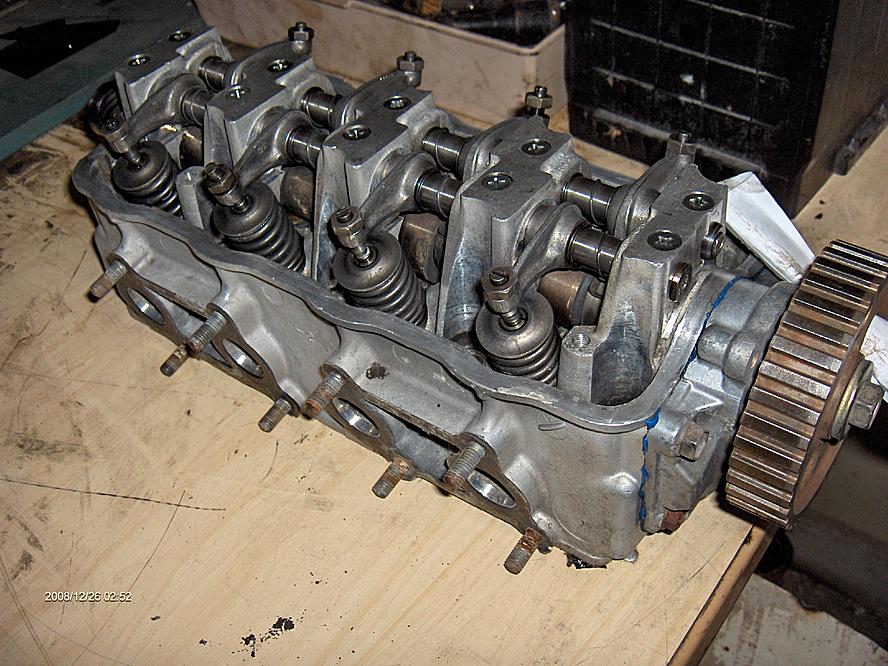

siinä työstetty kansi
Liite 3575

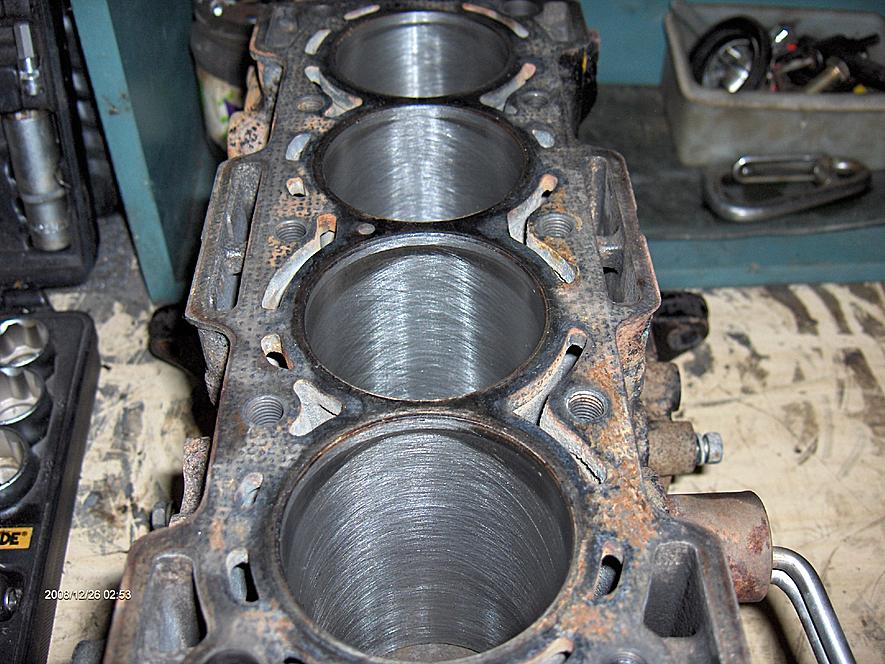

ja siinä lohko. hiukan yläpäässä kulumisen merkkejä.

No vielä on korin ja alaustan kanssa paljon hommia ennenku savut hörähtää.

terve vaan. Mulla täsmälleen sama projekti menossa, mut männänrenkaat on hukassa?? Eli voisitko kertoa mistä renkaat sait hommattua???

Morjensta!
Kävin motonetis eikä ne saanu tilattua sinne. Sit pamautin vaasas olevalle varaosa helmiselle ja ne lupas tilata jostain. saan ne varmaan viikon sisäl jos ne on saanu ne sinne. voin ilmotella ku ja jos saan osat.

Liite 3692
Siinä hiukan pohjan hionta töitä.
Liite 3693

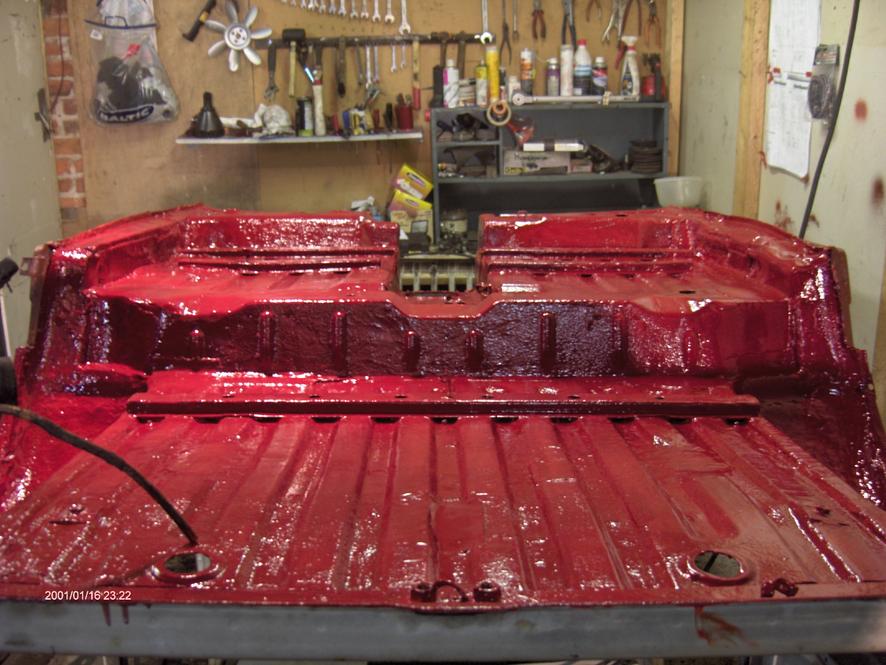

Maalattu Intergard 2 komponentti pohjamaalilla.
Liite 3694
Liite 3695

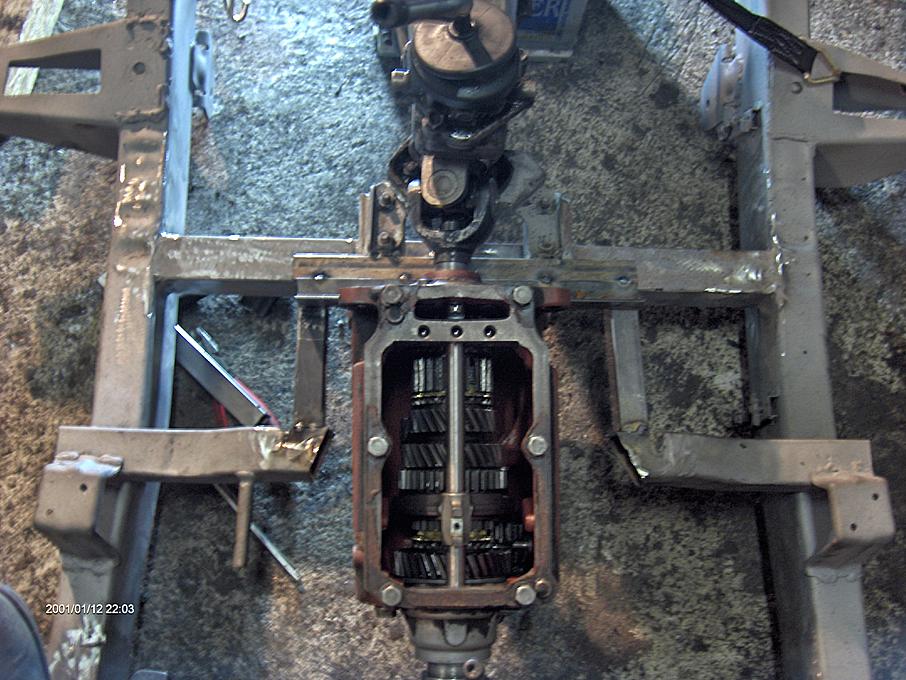

Availin ton jakolaatikon välityksiä ajatellen. Kuinka kannattais välittää, on meinaan liian pitkä toi lyhyt nelonen. Olen kuullut että vaihdelaatikon ja jakarin väliin laitettais b20 vaihdelaatikko? Onko kokemuksia?

kyseleppäs tuolta http://forums.offipalsta.com/showthr...ighlight=tossu

En tunne suzukin konetta, mutta eiköhän päittäiset ole ihan runkolaakereitten yhteydessä?

Jos koneessa ei ole päittäisiä, niin kytkintä painettaessa kampiakseli menee eteenpäin. Olen sellaisenkin nähnyt. :D

meidän vanhassa kilpurissa on just tuollainen b20:sen M40 vaihdelaatikko
me rossattiin sillä volvo lootalla pari kolme vuotta
kyllä sillä välitykset pienenee

Liite 3698
Tätä meinasin. Se on kiinni ainoastaan runkolaakereista. Ensimmäistä kertaa availen tämmöstä konetta. Fordin koneita oon avannu ja niissä on yleensä kampiakselin päässä vielä normilaakeri.

Kuulostaa hyvältä. Jouduitteko isontamaan kardaanitunnelia?

Muistakseni tunnelia ei tarvinnut suurentaa. Helpommalla kyllä pääset kun vaihdat jakikseen tiheemmät välitykset.
Esim: http://forums.offipalsta.com/showthread.php?t=55833

Päittäiset.


Siinähän nuo näyttäs keskinmäisen runkolaakeri pukin kyljessä olevan. Yks päittäis liuska lohkon edessä rätin päällä... Liuskoja siis yhteensä 4kpl. Ja öljy hahlot sit asentaessa akselin puolelle...

joo tos on samanlai päittäis välilevyt ku toyota 4k koneis, ittellä kans toi kopan hitsaus eessä et ottaa rungosta irti ! saapahan kunnol sillo tehtyy.

Nyt en ymmärrä mitä tarkoitat. Päittäis laakerit ovat irtonaisia liuskoja, tai ne ovat kiinteästi kiinni jossain runkolaakerissa. Tuossa on näköjään irtoliuskat.

Fordin koneessa on kampiakselin päässä normilaakeri? Tarkoitatko tällä akselin takapäässä olevaa kuulalaakeria, eli silmälaakeria? Sen tehtävä on tukea vaihteiston kytkinakselia.

Juu. Sitä meinasin alunperin että akselin päässä ei ole tommosta kuulalaakeria niinku koneissa joita olen avannut. Vähä huonosti selitin. Mut nyt homma selvä! Päittäislaakeri: puolikuu liuska, ei akselin päässä oleva kuulalaakeri. Jälleen hiukan viisaampi. Kiitos. Hommasin tommosen b20 m40 vaihdelaatikon ja koitan sovitella sitä nyt laatikon ja jakiksen väliin.

Niinpä. kyl se on helpompi kyljellään krotata. 2 miestä pyörittää tota koria ihan helposti. 10 pultilla oli kori kiinni et aika näppärä ottaa se irti. mul oli korin kummatki etupalkit ihan mädät, oli pakko tehä kokonaan uudet.

Liite 3732

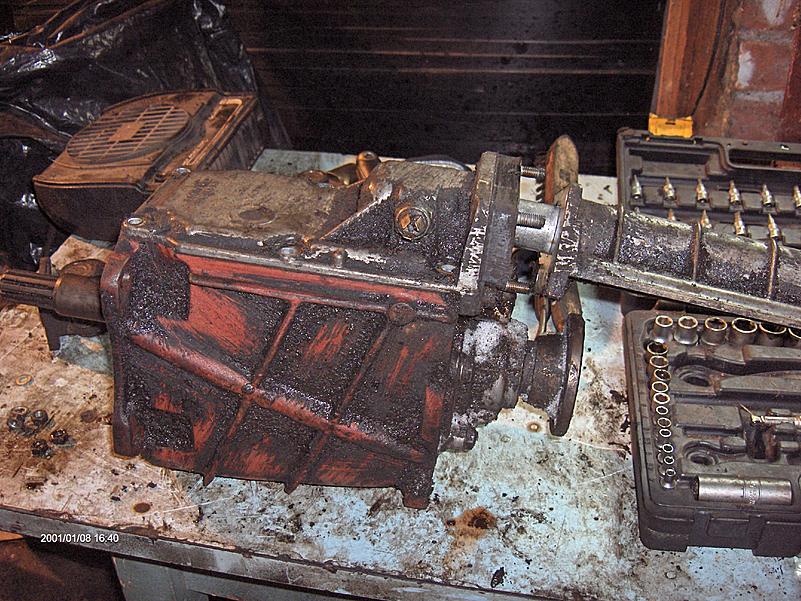

Hain tänään tommosen. B20 M40 laatikko (4 vaihde suora). Se pitäis saada laatikon ja jakiksen väliin. Ajattelin käyttää sen vakiokardaanin niveliä johon teetän bordit. Samalla pitää lyhentää tuota b 20 laatikon edessä olevaa akselia ja koneistaa siihenkin bordi ja kierre päähän. Perä osan laitan jakolaatikkoon vakionivelellä johon tulee bordi.

Liite 3733Liite 3734

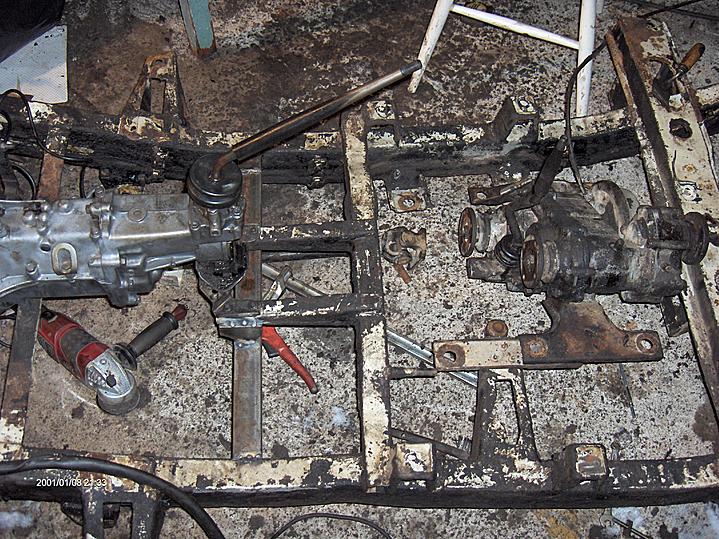

Tein uusia kiinnikkeitä vaihdelaatikkoon kun noi alkuperäset on tiellä. Jakolaatikko mallattu noin 10cm taaksepäin ja siihen väliin menee toi volvon loota. Etuakselille menevä kardaani pitenee aika rajusti kyllä mut pitää tehdä jatkolaipat kumpaamkin päähän. Takana ei haittaa koska akselinhan saa suunnattua oikein koska en ole vielä tehnyt noita spoa kiinnikkeitäkään.

On aika erikoinen systeemi munkin mielestä. Mut näyttää kuitenkin toimivan, kun vaan muistaa laittaa keskimmäisen kampiakselin pukkiin ne päittäisvälystä poistavat rikat. Ite tilasin nekin varulta uudet. Nyt vaan odotan männänrenkaita, jotka pitäis huomenna olla täällä

Tuli taas pari päivää aherreltua. Ei ole Tsekkiläisen karkisorvin voittanutta.
Liite 3782

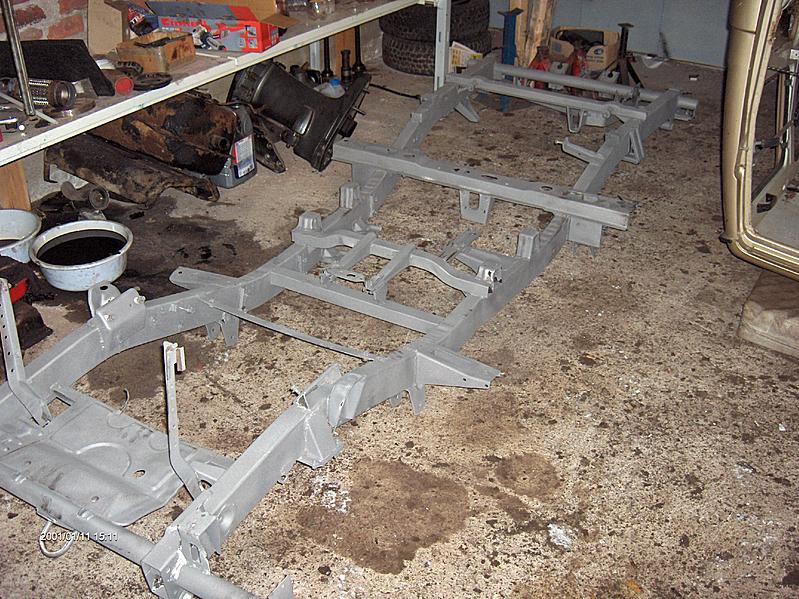

Puhallettiin runko puhtaaks. 2 paikasta meni läpi.
Liite 3783

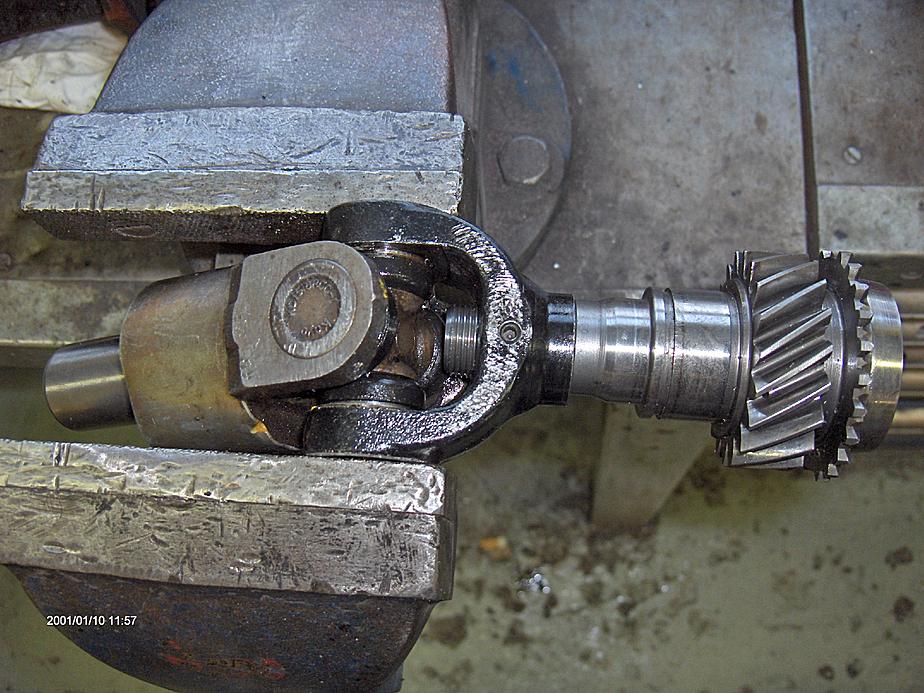

Siinä koneistus hommia. B20 laatikon kytkinakselista sorvattu adapteri suitsan kardaanin vaihdelaatiko päähän.
Liite 3784

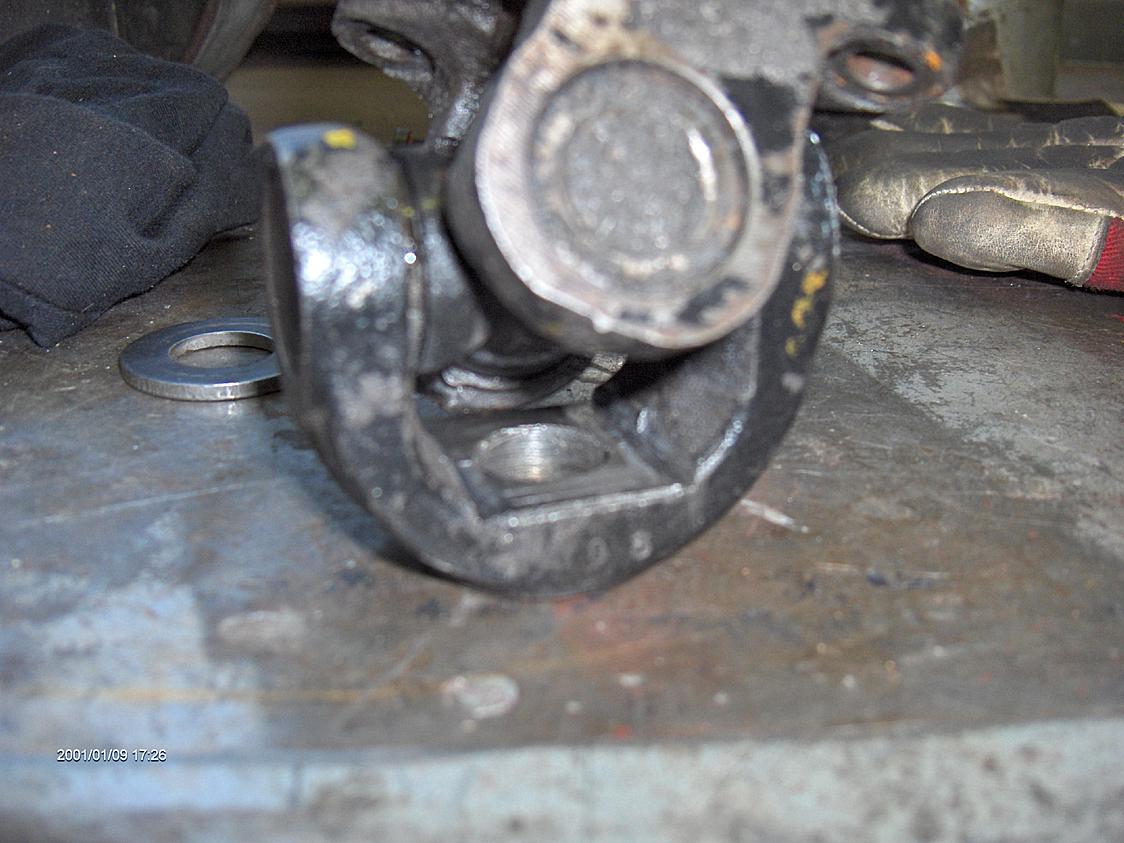

Tässä työstetty jakolaatikolle menevä nivel. Siihen pitää koneistaa bordit vielä.
Liite 3785

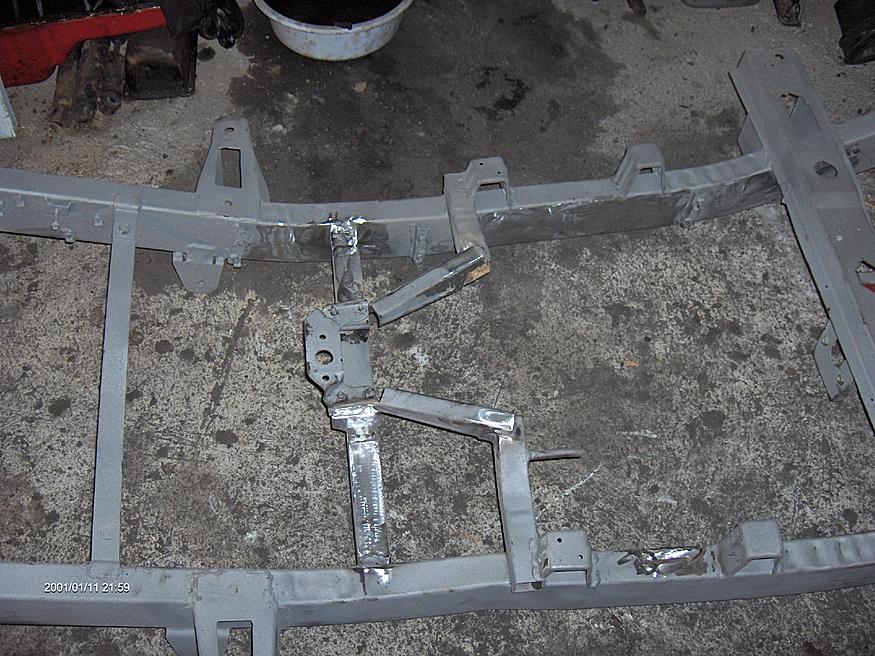

Palkki muutoksia. Tein hiukan tilaa tolle "alennusvaihteelle" ja uudet kiinnikkeet Vaihdelaatikolle.

Taas päivä tallilla.
Liite 3806

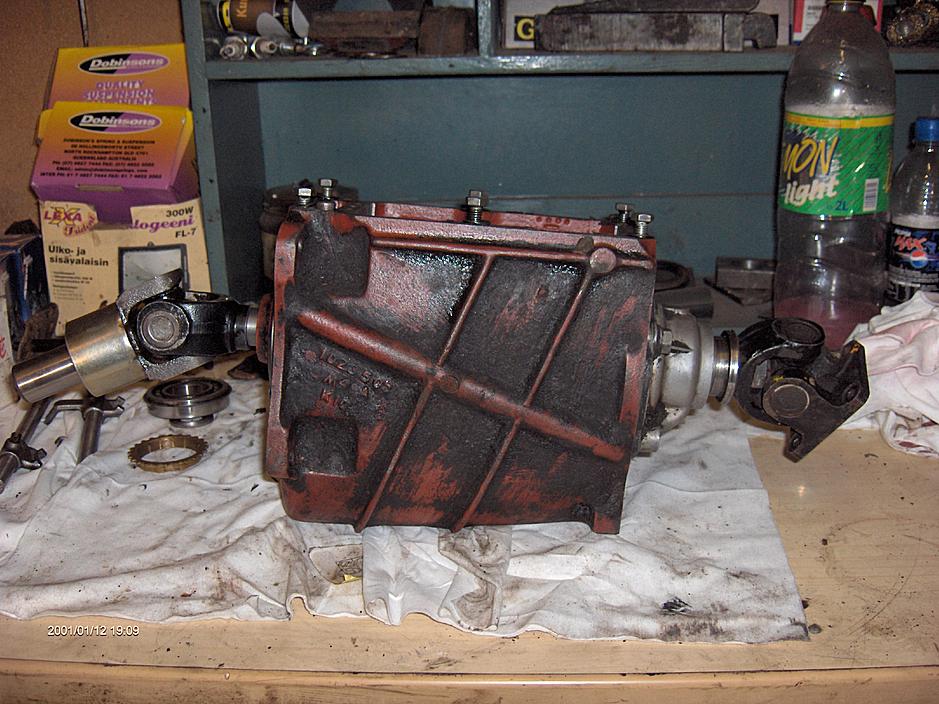

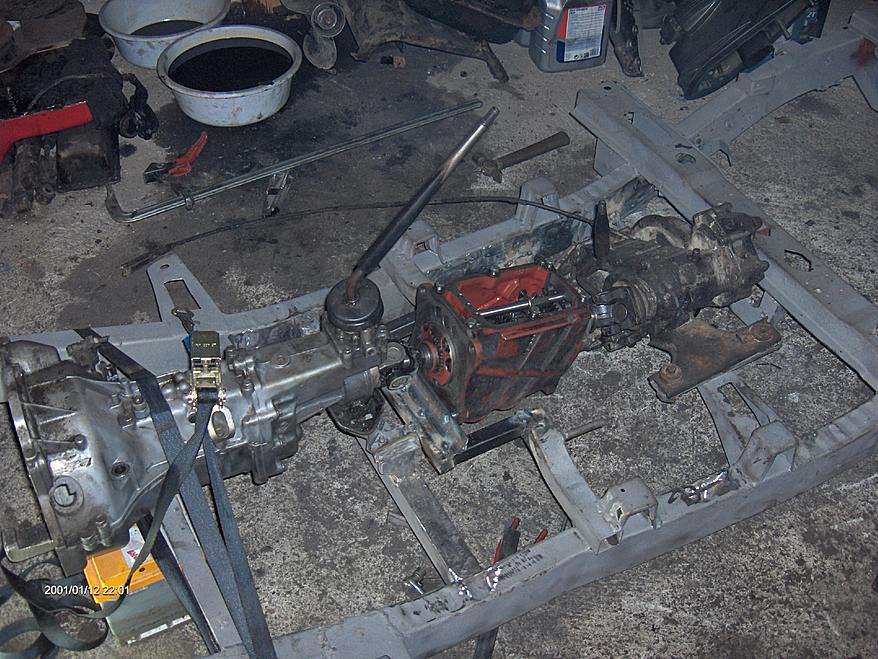

Siinä Suzukin alennusvaihde koottuna eli volvo b20 laatikko suzukin sovituksilla.
Liite 3807

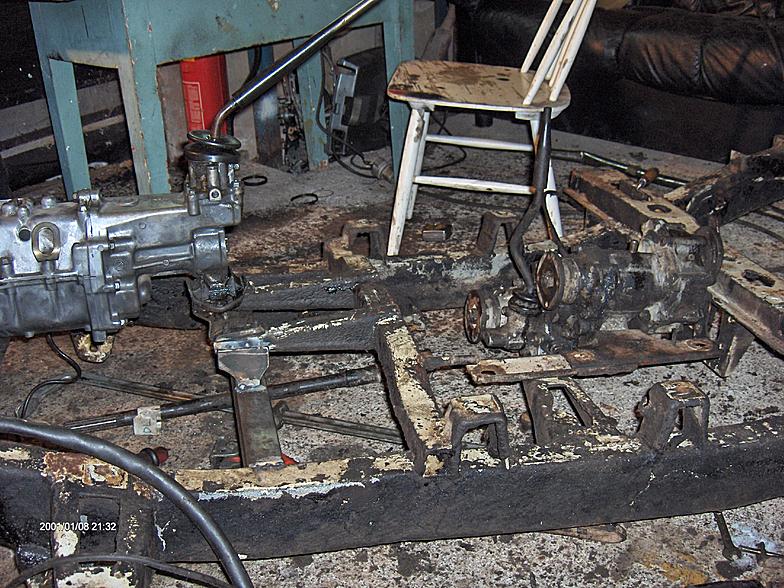

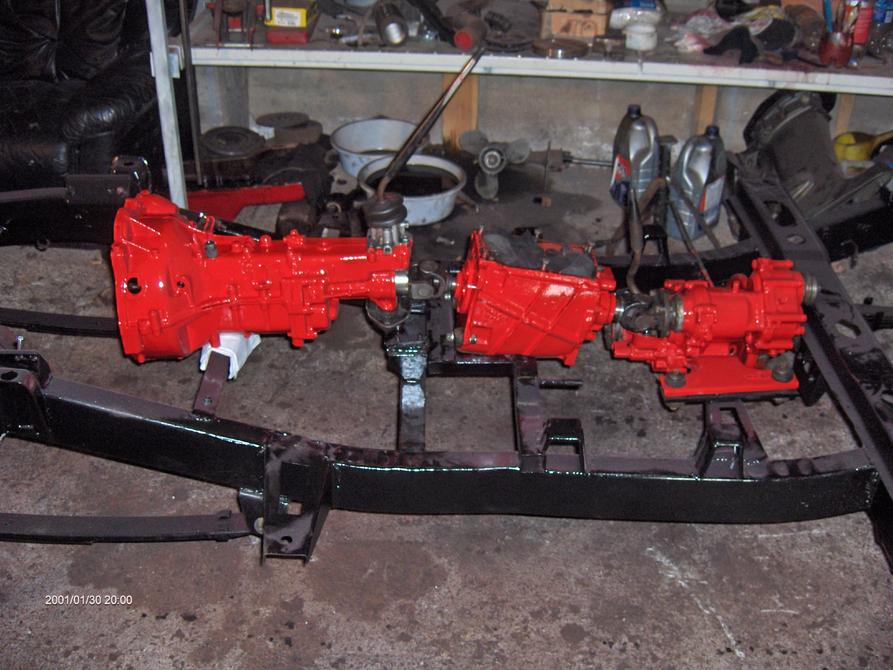

Siinä koko paketti alustassa kiinni.
Liite 3808
Kiinnityksiä
Liite 3809

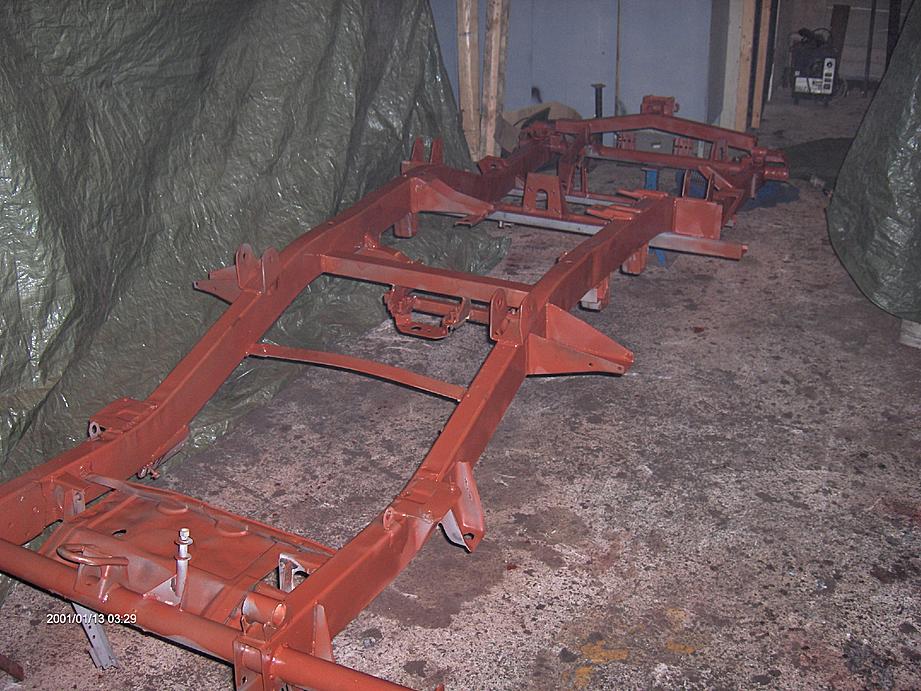

Pikku viimeistelyjen jälkeen ruiskuttelin alapuolelle pohjamaalin pintaan.
Projekti alkoi muuten noin 3 viikkoa sitten jolloin auto ajettiin tallii.Täytyy myöntää että ei oo juuri muuta elämää ollukkaan...mut mitä siitä.:D

Jälleen pientä nakertelua tullu tehtyä.

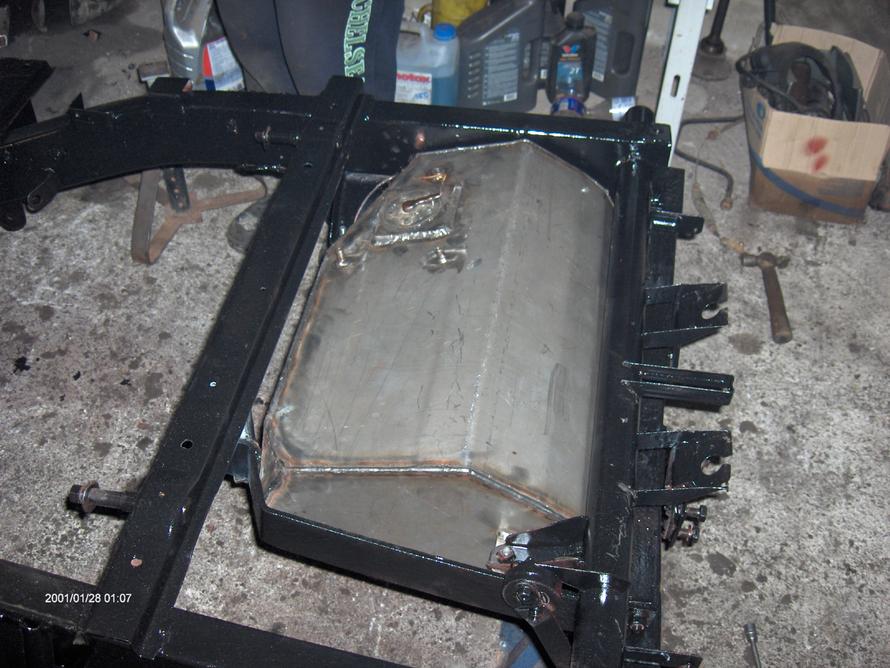

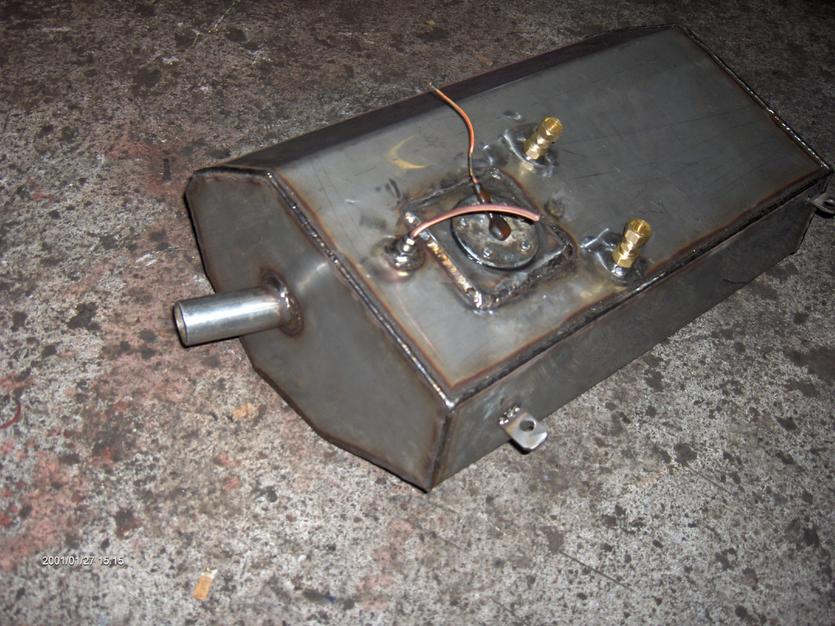

Vakio tankki oli ruosteessa ja vuoti, joten justeerasin ruostumattomasta uuden tilalle.
Liite 4012Liite 4013
Akselin tassut siirretty toiselle puolelle, panssaroitu ja suditty pohjamaalia pintaan.
Liite 4014

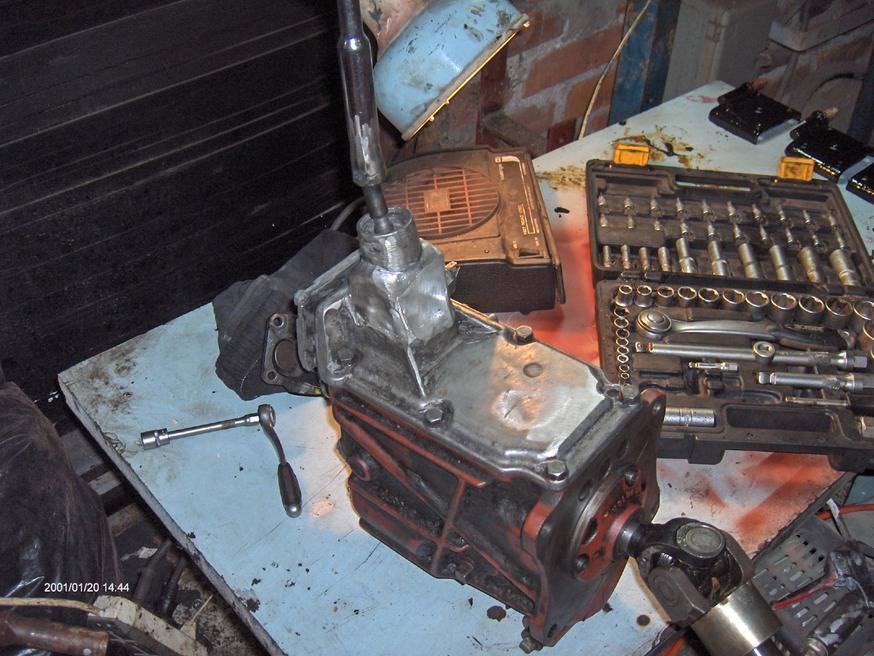

Volvon laatikkoon piti tehä hieman muutoksia kepin paikan suhteen. Tämmösen väänsin ja hyvin tuntuu loksahtelevan.
Liite 4015
Siina korin pohja saanut pintavärin. Saa ruveta pikkuhiljaa tekemään pohjatöitä korille...
Liite 4016
Kannattaisiko akseleiden ja laatikoiden huohottimet tuoda letkulla mahdollisimman ylös vai ottaako vettä sisään jos käy vähä kylpemäs?

Vedä letkut ylös vaan, niin ei mene vettä öljyn sekaan. Mutta älä vedä letkua auton sisälle, saattaa laatikkoöljy alkaa haisemaan kajuutassa. :D

Jees. pitää sit tuoda huohottimen letkut johonki ylös ulkopuolella. Olisin luultavasti tuonu ne hytin takaosaan mut kiitos Sisua45 tipistä.

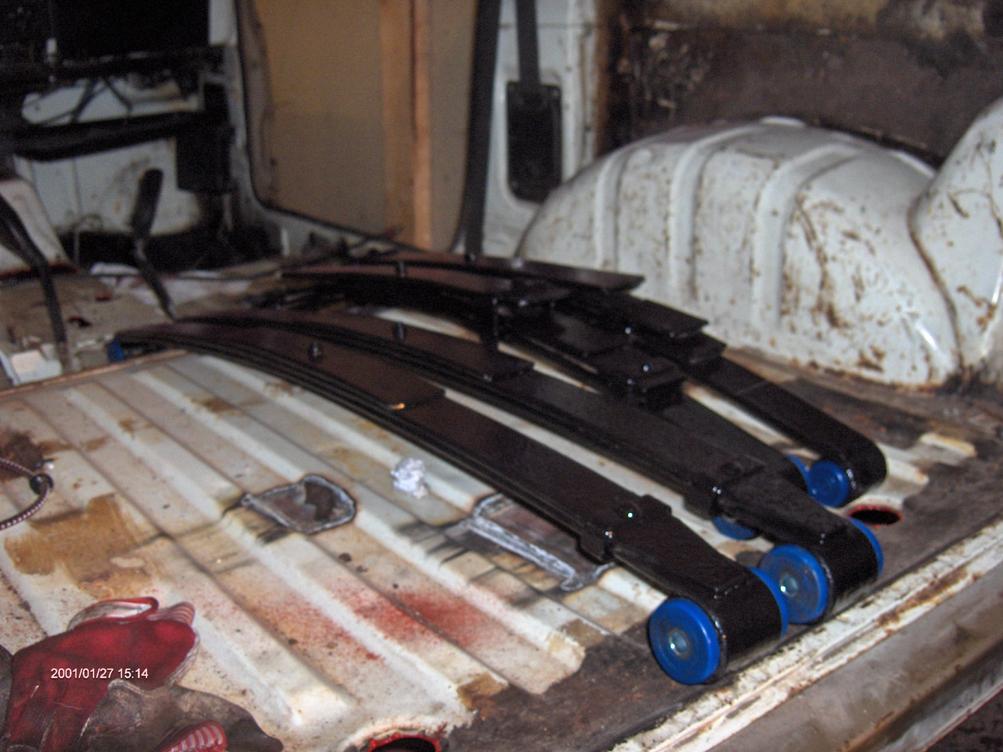

Tuli laitettua jousiin noi Dobinson puslat.
Liite 4025

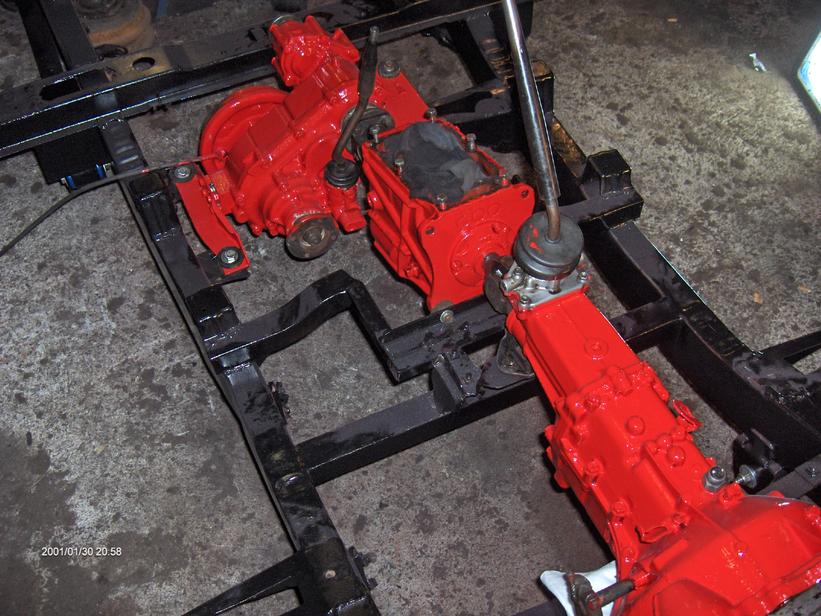

Tuli täs iltapäivällä laitettua laatikot paikoilleen.
Liite 4073Liite 4074

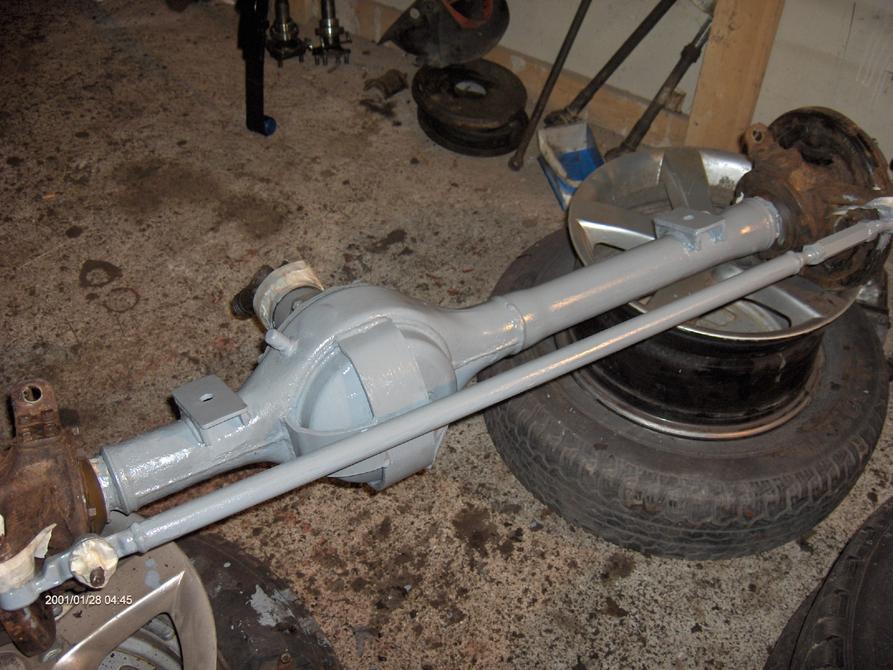

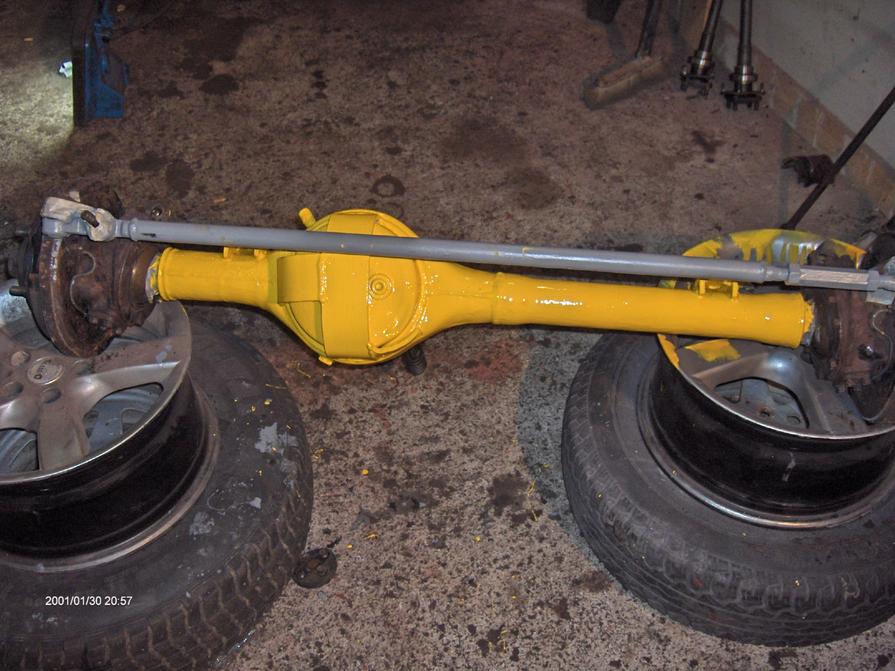

Etuakseli sain pintavärin pykälään. Taka akselin kiinnitän ja mittailen sitten sopivan kulman tohon jakolaatikkoon ton SOAn takia.
Liite 4075
Minkälaiseen kulmaan taka akseli on yleensä laitettu ku heitetty jouset yläpuolelle? Ei varmaan ihan vastapuolelle vanhojen tassujen kans.

Tulee aika sopivaksi, kun katsot vain kardaanin suoraksi. Näin tein omaani ja hyvin toimi
