XJ Cherokeehen takavinssi.


Ideat ja kuvat olis tervetulleita miten muut on soveltaneet tollasiin otsikon mukaisiin ajokkeihin takavinssin kiinni. Tukkijullin tekemä on tullut nähtyä, mutta mites muilla. Tavoitteena olisi laittaa niin että takaluukkua pystyy edelleen käyttämään normaalisti. Auton sisään vai ulkopuolelle? Miten kiinnitetty jos takakontissa?

Laitoin sisäpuolelle niin että kita on rekisterikilven takana, takaluukun lukko jäi alkuperäiseksi ja toimii. Rekkari on saranoitu että köysi pääsee läpi kun tarvitaan.

Kinnitin pulttaamalla pitkillä pinnapulteílla runkopalkkien läpi 50x100 profiilit joiden päälle tuli normaali vinssipeti. Rungossa on valmiina (ainakin minulla) mutterit joita käytetään vetokoukun kiinnityksiin. Laitoin pinnapulteilla koska tankin panssari on samoissa pulteissa.

Kuvia? .

http://forums.offipalsta.com/showthr...nssi+turauksia
Ei varmaan auta mutta laitoinpa vittuillessani.:D

Tässä näitä kuvia:

Yleiskuvaa

http://forums.offipalsta.com/picture...pictureid=5531

http://forums.offipalsta.com/picture...pictureid=5529

Vaihteen pää. Vinssipetiä on korortettu 50x100 profiilista kulmaraudan paloilla että kidan korkeus sattui rekisterikilven tasolle.

http://forums.offipalsta.com/picture...pictureid=5532

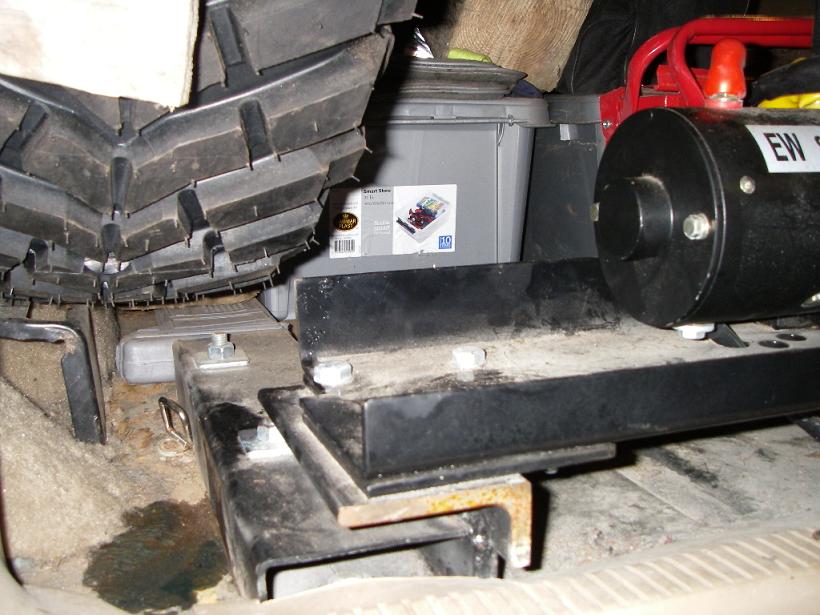

Moottorin pää

http://forums.offipalsta.com/picture...pictureid=5530

Tuollainen reikä rekkarín taakse niin alkuperäinen lukko toimii

http://forums.offipalsta.com/picture...pictureid=5535

Ja kita ulkopuolelta

http://forums.offipalsta.com/picture...pictureid=5528

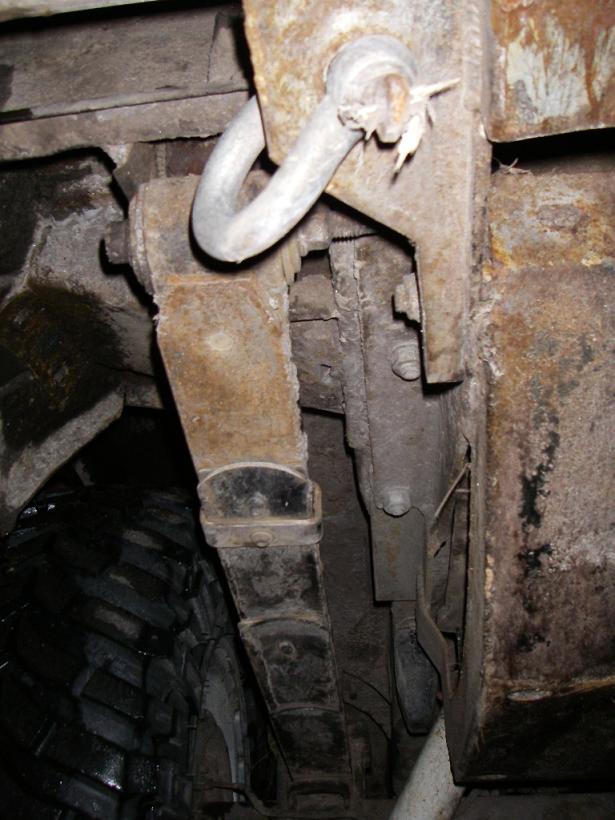

Pinnapultit tulee läpi ja tankin pansari on samoissa pulteissa. Koska runkopalkin sisällä on yksi mutteri (joka on tehtaalta valmiina vetokoukkua varten) voin írrottaa panssarin tai vinssipedin pois toisistaan riippumatta.

http://forums.offipalsta.com/picture...pictureid=5534

Saisiko noista käsitystä?

Kyllä noista kuvista saa hyvin käsityksen miten toteutettu. Mietin muuten samanlaista asennusta paitsi että kilpi siirrettäisi ylemmäs luukussa. Miten luukkua käytetään kun naru kulkee luukun läpi ja koukku on paikallaan? Toimisikohan jos laittaisi vinssin hieman sisempään takakonttiin ja laittaisi rullakidan ohjaamaan narun pohjan läpi puskurissa olevaan liukukitaan? Eli saako vaijeri/köysi lähteä rummulta hieman alaviistoon ja silti vinssi toimisi niin kuin pitääkin? Olikohan tarpeeksi epäselvästi selitetty.

Köydessä täytyy olla löysää että luukku aukeaa. Yleensä ensimmäisen käytön jälkeen osa löysästä kiedotaan kattotelineen ympärille mistä sitä on helppo antaa kun luukkua tarvitsee avata. Kun vinssiä ei käytetä niin koukku on minulla irti ja köysi kokonaan sisällä.

Laitoin kuitenkin narun tulemaan luukun alapuolelta puskurin välistä, jotta ei tarvi puljata narun kanssa luukkua käytettäessä. Osoittautunut muuten toimivaksi systeemiksi, paitsi kaukösäädin pitäisi muuttaa langattomaksi tai laittaa takavinssinkin ohjaus katkaisijalla kuskin ulottuville.

http://forums.offipalsta.com/picture...ictureid=13796

Fixu toteutus. Jutut rullakidan ja köyden yhdistelmän toimimattomuudesta eivät siis pidä paikkaansa?

mä tein helposti irrotettavan yksi tappi pois ja ota vinssi mukaa. ja on pysyny toistaseks sen mitä 9500 lipsin vinssi vetää eikä jää peräkoppiin kauheita korvia niin voi kuskata viä mitä vaan. voin ottaa pari kuvaa jos kiinnostaa jotain viä

kuvat on kivoja :)
