Seosmittarin valmistusohjeet (yksinkertainen)

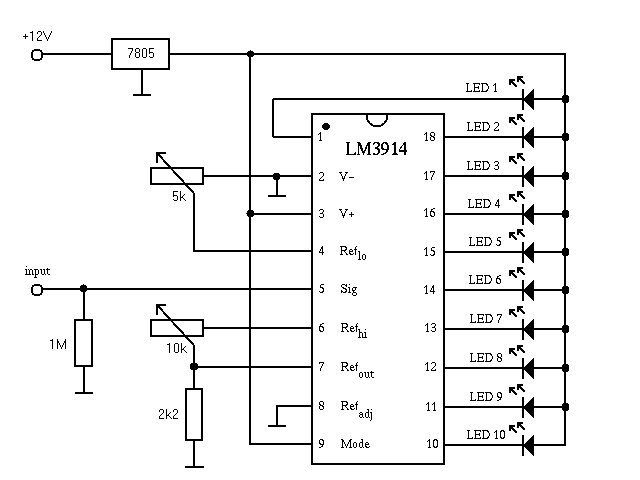

Seosmittarin valmistusohjeet (10lediä). Ei käy laajakaista lambda arvojen mittaamiseen. Jännite pitää olla siis 0-1volttia.
Kustannukset jää varmaan reippaasti alle 10€, IC piiri ja ledibaari taitaa olla kalleimmat. Piirilevyjä pitäis vaan tehdä/tilata enemmän että sais halvemmalla. Vois kyllä pystyä tekemään ilman piirilevyäkin kun pistäis liimalla komponentit (9kpl) koteloon kiinni. http://www.kolumbus.fi/mikko.esala/lambdasimpple.pdf |
|
Kyllähän parille ois tarvetta, ei vaan jaksas ruveta tinuuttelemaan.
Paljos tehdasvalmisteiset maksaa? http://www.overdrive.fi/autoholic/ah70b.gif AVAA ikkunat reilusti auki AINA jos koira jää autoon kesäaikana |
ja sama tieto tulee volttikertaaampeerimittarilla...
-pee- ...ei se satu... <img src=/smiley/coolgleam.gif border=0 align=middle> Pees hevi Gees <img src=/smiley/coolgleam.gif border=0 align=middle> #235 slck ry pähäma ry team UTZ MAN ZAA |
Ja yleismittarissa kannattaa olla sitten tarpeeksi etuvastusta tai voi anturi ottaa kipeää. Jotkut analogiset voi olla vähän niin ja näin...
Tuo mittari on muuten ok, mutta tuo lm2914 piiri on täysin lineaarinen ja kaikkihan tietää että lambdan antama jännite ei ole. Eli tuo sahaa aikalailla siinä laihan ja rikkaan välillä. Periaatteessa riittäisi kolme ledia kytkettynä laiha-stokio-rikas. Laajakaistahan antaa lineaarisen arvon, mutta se vaatiikin jo hieman enemmän elektroniikkaa persuuksiin ja kalibrointia. Tuon piirin sisarus lm3915 on taas logaritminen versio ja muistaakseni kaveri kyhäsi testimielessä kahdella sellaisella itselleen mittarin. Eli teoriassa toinen piiri luki 0-0.5v ja toinen 0.5-1v. Tällä oli tarkoitus saada logaritminen lambda käyrä mahdollisimman lineaariseksi. Muistaakseni toimi ihan ok. Onhan kunnon diskovalot aina hienoja autossa, mutta helposti voi myös ihan komparaattoreilla tehdä pari valoa rikas ja laiha. Jo pelkkä laihakin kertoo tarpeeksi ettei riko konetta kovalla kuormalla. Harvemmin sitä kepittäessä rupeaa kuitenkaan seosta säätämään. Jos oikeasti haluaa säätää tarkat seokset niin suosittelen Innovaten LC-1:stä ja siihen Boschn laajakaista lambda. Tuossa on kaksi ulostuloa mihin voi ohjelmoida sellaiset käyrät kun haluaa. Voi liittää esim. suoraan tuollaiseen lineaariseen ledipalkkiin. Itse olen ensin säätänyt raffisti peruslambdalla ja tarkentanut vielä laajakaistalla. |
ja mä en ymmärtäny ammattikoulun sähkötekniikan perusteiden kurssilla tosta ylhäällä olevasta kuin muutaman sanan..
vm.91 Hilux 4WD vm.91 L200 4WD |
http://i52.photobucket.com/albums/g1...hdemittari.jpg
tolasellakin onnistuu, ja kalibrointi aika helppo.. "On helppoa olla samaa mieltä, on helppoa olla mieletön, vaan enemmän löytää kun poikkeaa tieltä ja oikaisee läpi metsikön" -Juice- |
