Sirkkelin ohjuri


Miten noita kulmia vois käyttää sirkkelissä, jossa ei oo ns. liukupöytää?
Kääntämällä tuon ohjurin vinoon saat varmaan mielenkiintoisia ilmiöitä, jos sitä pitkin jottain syötät terrään! En oo kokkeilu, enkä kokkeile!:rolleyes:
Nimimerkki neuvoa kaipaava!

Tuunattu Elu, oliko myyjä kädetön :eek:

Eikös tuo ole helppo nostaa pöydältä pois kun ei ole millään kiinni? :eek:

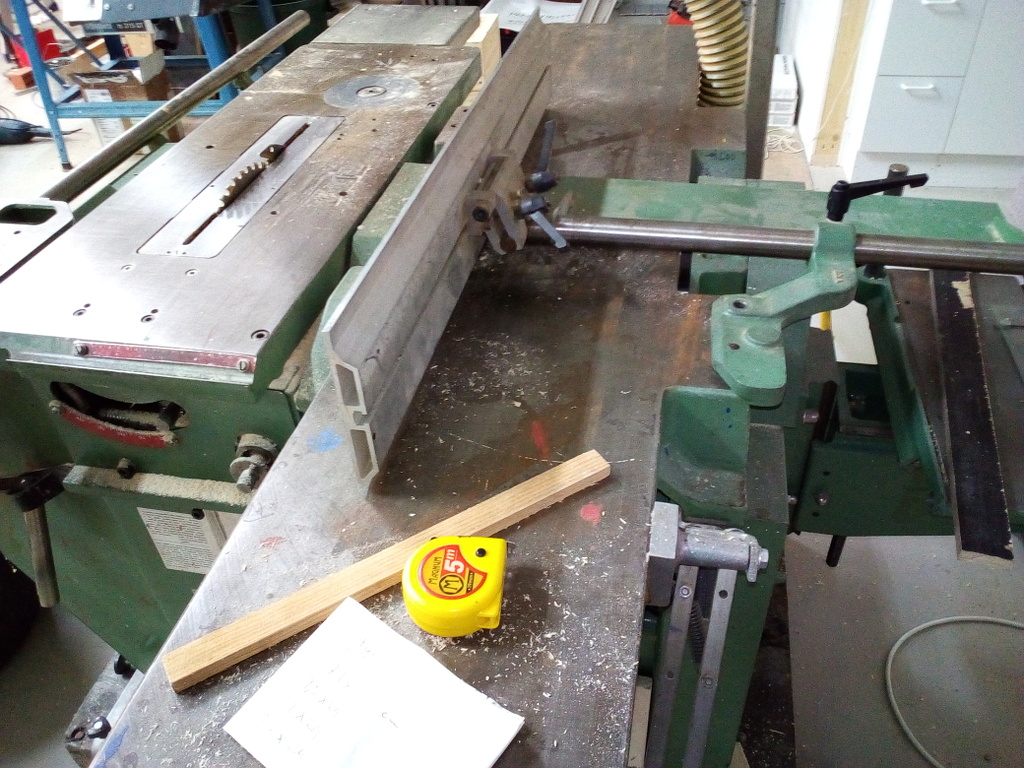

Vanha valurunkoinen Haffner, taso- ja katkaisusirkkeli. Niin ja onhan siiri jiirikin.

Voipi nostaa pois tai kiinnittää pöydän kanttiin mihin haluaa ja suoria leikkauksia tukea.
Kysymys kuuluu: miten noista kulmaan käännöistä vois olla hyötyä?

Onko se ohjuri sen sirkkelin oma vai sovitettu jostakin muusta?

Halkaisusahan ohjain ei tosiaan voi olla kuin samansuuntainen terän kanssa, jos ei ole liukupöytää. Pienikin kulmavirhe halkaisuohjurissa kiinni päin alkaa ahdistaa halkaisua tai ainakin saa terän repimään pintaa ylös nousevan hampaan kohdalta. Aukeava kulmavirhe taas tekee sivuohjurista aika tarpeettoman.

Olisikohan ko. sirkkeliin saatavissa liukupöytää, jossa olisi myös kiinnityspaikka tuolle kulmaan kääntyvälle ohjurille? Säästetty hinnassa ja tehty yksi yleisohjain, joka käy sekä kiinteään että liikkuvaan pöytään?

Onko tuo alkuperäinen ohjuri...:confused:

Originelli on

onko siinä sirkkeli pöydässä sivussa "raidetta" missä tuo ohjuri kulkis. tuohan pitas toimii niin että kapula on ohjurissa kiinni ja ohjuri liukuu pöydällä

Eli Jonkunlainen käännettävä kone? Toisinpäin tasosirkkeli kone pöydän alla ja toistepäin katkaisuun kone pöydän päällä?

Voisko tota kulmaohjuria käyttää katkomisessa apuna? Meillä oli töissä joskus vanha elun kääntöpöytä ja siinäkin tollanen oli mukana mut en tainu mitään jiirejä sillä koskaan edes yrittää tehdä.

Ei oo (L)Elu eikä oo tuunattu. Joskus ihmetelly niitä lelun pyörittelijöitä ja lukituksien kiristelyjä. Ilimanko ei oo ennää koko Elua olemassa, taisi Dewaltti tai joku sen kuopata yrityskaupalla.

Tuossa miun muinaisjäännöksessä on yksi vipu, jolla "kippi" vapautetaan ja lukitaan. Jiirailukin onnistuu. Runko on valua, irroitettavat jalat kulumarautaa.
Makso joskus yli 6000 markkaa, joka hinta oli tähtitieteellinen siihen maailman aikaan. Vaan on sillä sahattukin ja sahasin viimeksi tänään.

Siinä ohjurissaa on se kulmajuttu turha, ei voi käyttää tässä sahassa.
Pari kuvaa asennoista.
Enempää kuin perse joulusta en tienny mie eikä muutkaan ko. asiasta.:rolleyes:

Oisko semmoisessa tapauksessa käyttöö että kappaleen toinen pää on vino eli sen tukis tuota tukea vasten ja sahais toisen pään suoraksi?

Tai sitten jos mietit esim. jotain kuusi-tai kahdeksankulmiota missä pitää sahata tietyt kulmat niin oisko semmoisissa käyttöä?

Ei!

Appiukolla on samanlaisilla varustuksilla oleva sheppad. Siinä ajetaan juurikin tuota ohjuria vasten esim. halkaistaessa. Jotain kiilamaisia kapuloita on tullu tehtyä.

No nyt! Kuvia kehiin!

Eipä oo mitään kuvia:o Lähinnä sillä on tullu vaan kavennettua.

Siis tuo ohjuri käännetään poikittain ja se ottanee sirkkelin sivusta kiinni ja liukuu siellä. Sitten säädetään haluttu kulma asteikosta,tuetaan sahattava palikka siihen ohjuriin ja työnnetään koko pakettia. Ja offkoors säädetään ohjuri niin ettei se mene terälle...???

Noin se niiku muissa pelaa. Variaatioita on sitten erilaisia toteutuksen suhteen.

Ja ne kiiloja varten pitää tehdä se sormensäästäjä eli saihailla laudasta semmonen etäisesti lelupyssyn näköinen työkalu..

Joo! Just niinku sillai mie oon kokkeillu.
Se ohjain EI luista siinä reunan kantissa ollenkaan. Säätö pidettävä tosi löysällä, jolloin se kääntyy ja jumii kiinni.
Tarvitaan kaks kättä sitä ohjuria ohjailemaan ja yks käsi sitä leikattavaa kappaletta pitelemään ja yks käsi sitä pyssyn näköistä kaplainta puskemaan.
Kappaleen kokokin olisi aika pieni, koska pöytä on lyhyt, helpompi käyttää jiiriä kappeisiin tai vakaata kättä levyihin ilman ohjailijoita.

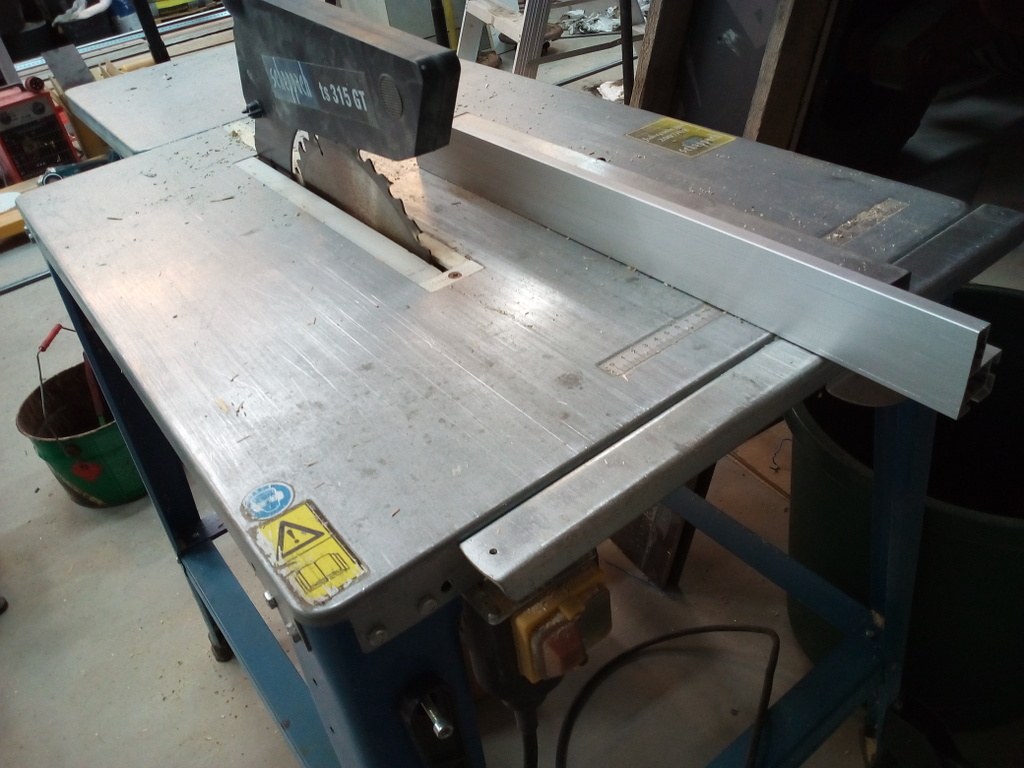

Kun kuvat on kivoja, niin näppäsin muutaman tallilla poiketessa. Scheppachissa ei ainakaan tällaisessa pelkässä "hinnat alkaen" pöytäsirkkelikoneessa ole kuin suora halkaisuohjain. Mitta-asteikko ylettää n. 30cm päähän terästä pitää muuten oikein hyvin paikkansa, ei tarvitse aina mitata. Lisävarusteena saa (ja kalliimmissa kai on mukana) sivukisko, jossa kulkee liukupöydän tapaan haluttuun kulmaan aseteltava sivuohjain.

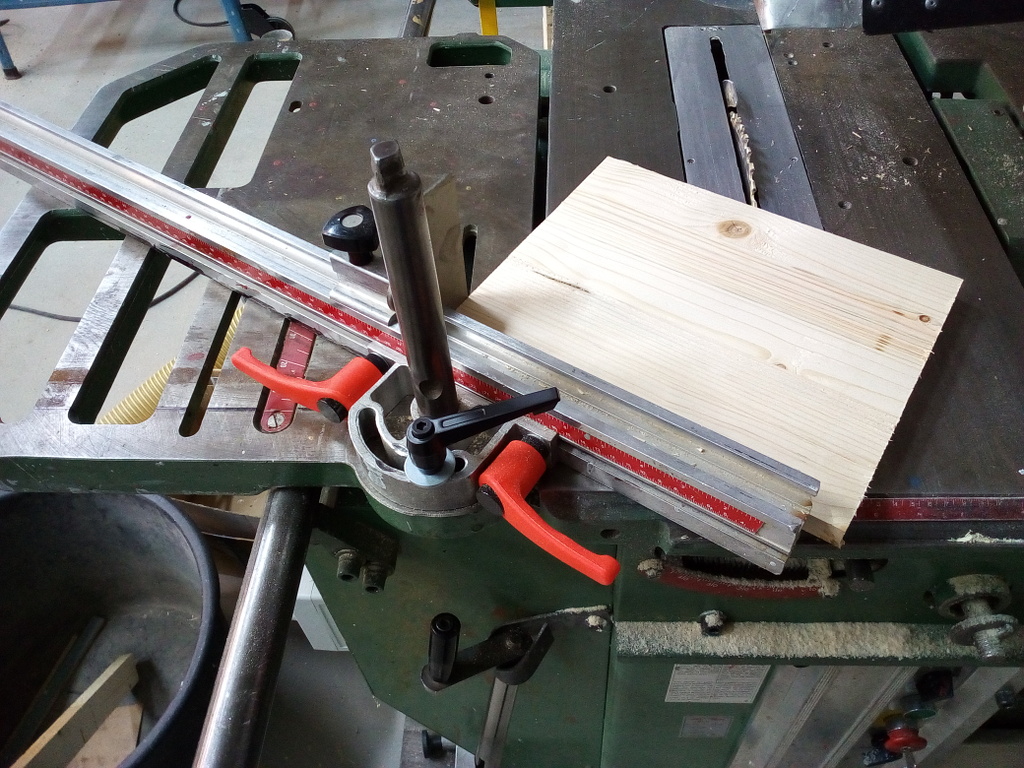

Roblandin sirkkelissä on kuulalaakerien varassa kulkeva liukupöytä, jossa on aseteltava ohjain. Suoraa halkaisua varten on pikalukittava sivuohjuri, joka tosin ei yletä kovin kauas terästä. Jos tarvitsee sahata sivuohjuria vasten leveämpi siivu, saa sitä varten pöytään kiinni säädettävän isomman ohjurin. Isomman ohjurin saa koneen pöytiin kiinni useampaan paikkaan.

Pitää napata kuva joskus jos muistaa siitä sirkkelistä. Mutta on varmaan samaa ikä- ja koko luokkaa ku jytyn työstökone.
