Vinssin releen kytkentä

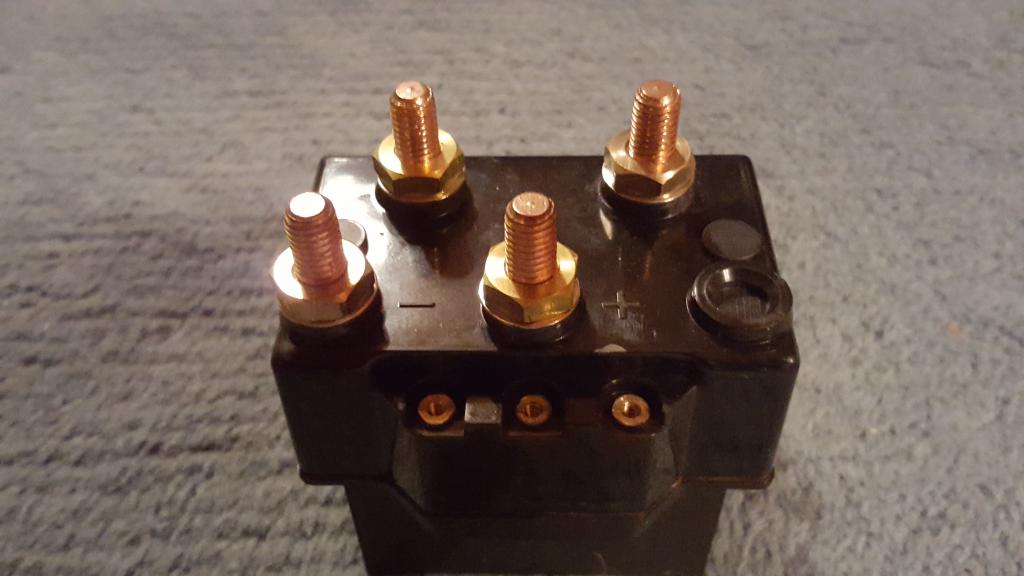

Kyseessä on Tuontitukusta ostettu 600A 12V vinssirele. Käsittääkseni akun plussa tulee + merkittyyn napaan ja maajohto - merkittyyn napaan. Ja vinssin plussa akun plussan viereen yläoikealle ja vinssin miinus maan viereen yläoikealle.

Mutta mites noi kaukosäätimen 3 johtoa kytketään, niissä ei ole mitään merkintöjä ?

http://forums.offipalsta.com/picture...ctureid=197634

Epäilisin (eli mittaisin) että tuo keskimmäinen pikkunasta on yhteydessä tuohon + napaan, jolloin vois kuvitella että sitä keskinapaa yhdistetään jompaankumpaan reunimmaiseen.

Ja onko sulla tosiaan vinssi mihin tulee vaan kaksi johtoa?

Kahdella johdolla se vinssi toimii kuten hehkulamppukin :)

ei, vaan tuo keskimmäinen pikkunasta on tuon releen maadoitus ja sit reunoilla oleviin pikkunastoihin vuorotelleen plussaa. Tai kait sen voipi myös positiivisesti maadoittaa, eli keskimmäiseen pieneen plussa ja reunimmaisia vuorotellen maihin.

:eek:

Kannattaa ottaa sammutin tai useampi hollille kytkentöjä tehdessä? :rolleyes:

http://graph.darren-criss.org/2016/0...8060296493.jpg

Tai sitten viisastelijan kannattaa ymmärtää että vinssissä voi olla kestomagneetimoottori (tai millä nimellä sitä halutaankaan kutsua) johon tuo kaavio ei päde ja johon oikeasti menee vain ne kaksi johtoa. Ja tähän jokin vitun hymiö perään.

Milemarkerin peruskelaan menee 2 kaapelia, musta ja punainen.

Itellä jos ois moinen dilemma, niin kaapelit plussaan ja miinukseen kuten merkitty ja koestus kynällä kokeilemaan tuleeko pikkunapoihin virtaa, jos ei sit kokeilu tuleeko miinusta

Ja se napa mihin tulee jompi kumpi on kaukosäätimen menevä piuha ja loput kaksi palaavat

Ensimmäinen ja toinen napa yhteen virta tulee isoihin ulos napoihin jomminkummin päin ja pikkunavat toisin päin tulee virrat isoihin ulos napoihin toisin päin


Tää tosin vaan jos toi rele on suuntaavaihtava eikä plussan puolta vaihtava eli kiinteällä maadoituksella jolloin plussan napaa vaihdetaan
