BlaZZeri -88


Volvo on ajokunnossa ja jatkojalostus on hidastunut vapaa-ajan puutokseen ja osien keräilyyn, nyt on siis hyvä aika aloitella (taas) yhtä lisä projektia :rolleyes:

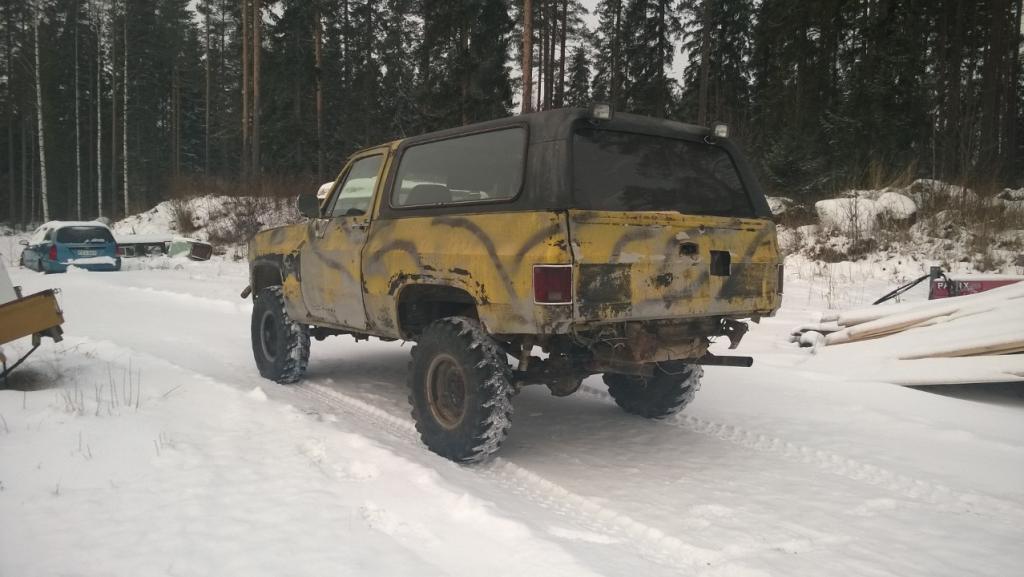

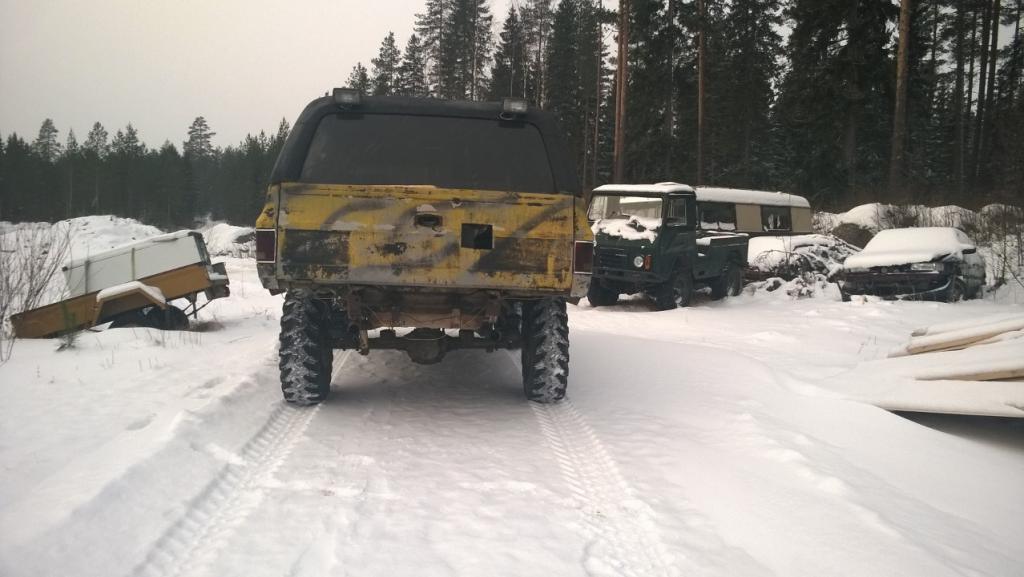

Velipoijalla on tuollanen -88 Blazeri maannut hallin nurkalla 3-4 vuotta talviunilla, sitä ennen toimi hällä käyttöautona n. 6-7 vuotta. Jäi silloin aikanaan katsastamatta kaikennäköisten vaivojen takia, erinäisten vaihtokauppojen jälkeen Laazeri vaihto omistajaa mutta ei pihapiiriä.

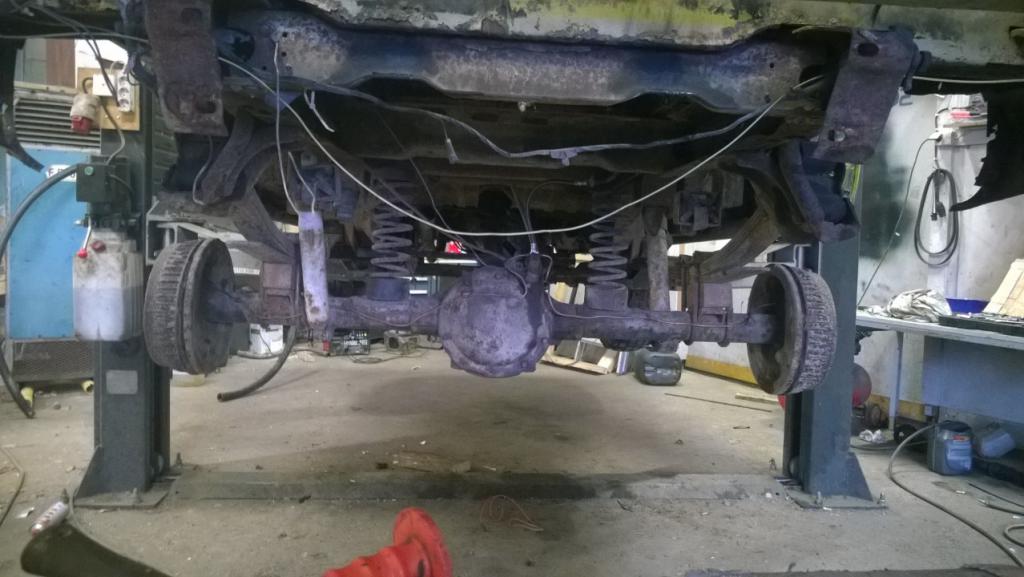

Loppukesästä sitä on tullu pikku hiljaa heräteltyä henkiin, vesipumppu, takakartaanin ristikko tuli vaihdettua ja raidetanko oikastua. Näillä eväin sai malmikasan liikkumaan omin voimin (voima on http://forums.offipalsta.com/album.p...ctureid=168213suhteellinen käsite 6.2d :D). Tekniikka toimii kaikin puolin, loota jonkin aikaa ennen pitkää parkkia vahvistusrempattu TH700 kone siis 6.2d. Akseleista tuli huomattua että tuoreemmat 10 pulttiset 30 boorisilla vetareilla. Renkaat on kestävät ja kamalat lapikkaat. Koppa ei niin kauhean mätä, joskus 2007 on hieman kiireellä ja nuoruuden innolla paikkailtu ja jousitusta korotettu ja jne jne... Nyt tarkoitus siis saattaa takaisin henkiin ja vähän parannella (tai ainakin muutella) jostain suunnalta.

Joulun pyhien pakkohuilin jälkeen oli tarkoitus alkaa takajarrujen herättely ja jousien vaihto 56" pitkiin, samalla siis riippujen kääntö alaspäin. Myös etumurros tarvis vaihtaa kunhan vetarit kotiutuu tullista, etukardaani tarvii myös uuden eturistikon.

Liite 55694Liite 55695Liite 55696Liite 55702

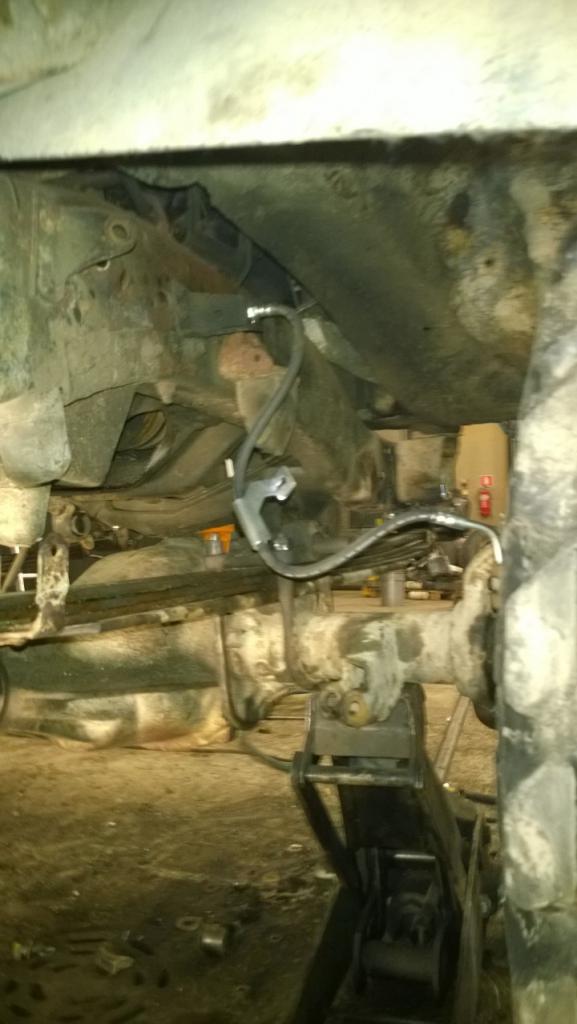

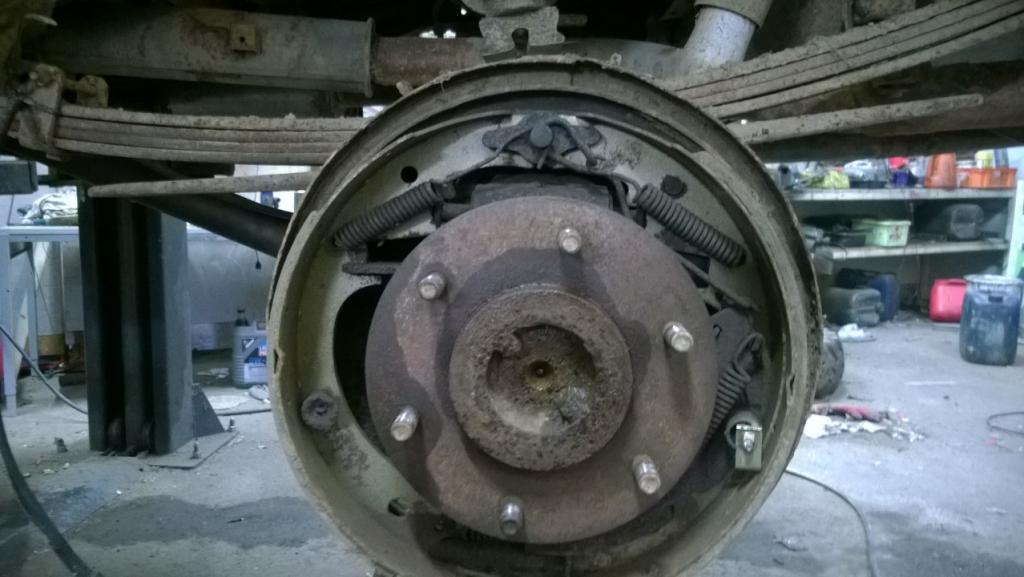

Taakse tuli jarruletku vaihdettua ja vedettyä uudet putket sylkyille, toisen puolen sylinteri kaipas kevyen hoonauksen. Kengissä oli vielä pintaa sen verran että saa olla toistaseks. Jarruvaijerit lisätty hankinta listalle.

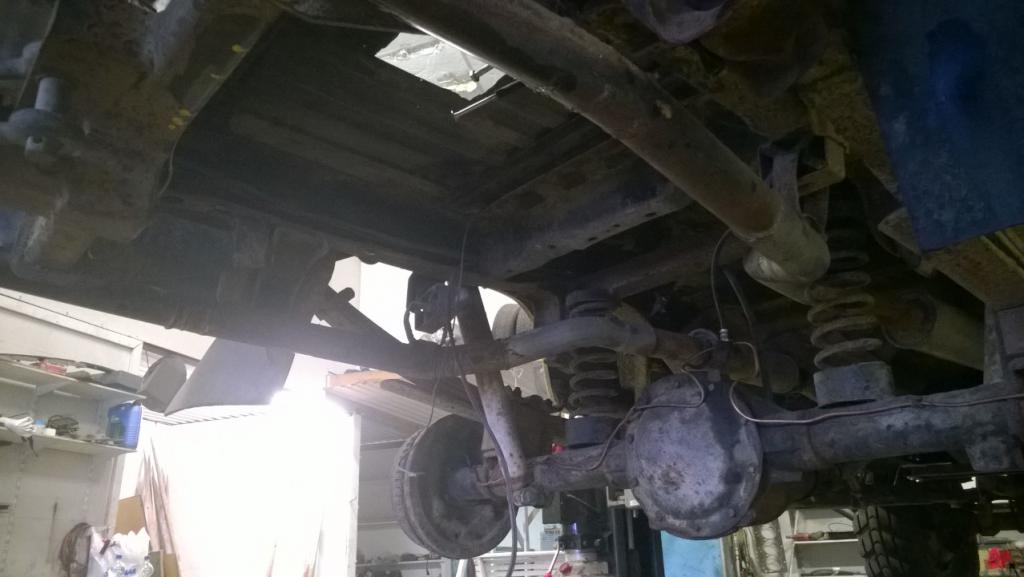

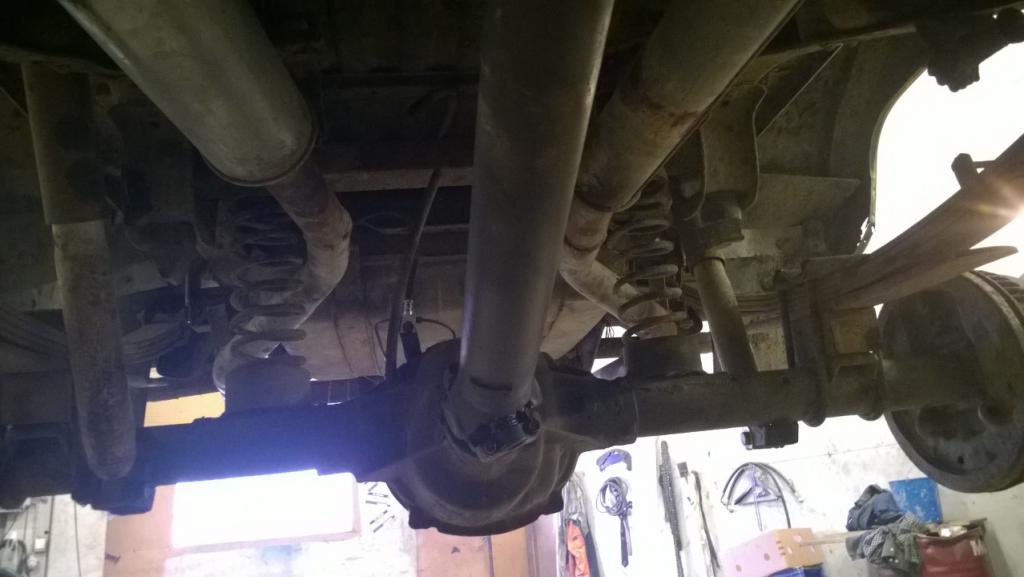

Nykyisellä korotuspalat + kierrejouset yhdistelmällä on aika kivireki ajolleen. Nykyiset takajouset on tarkoitus siirrellä eteen.

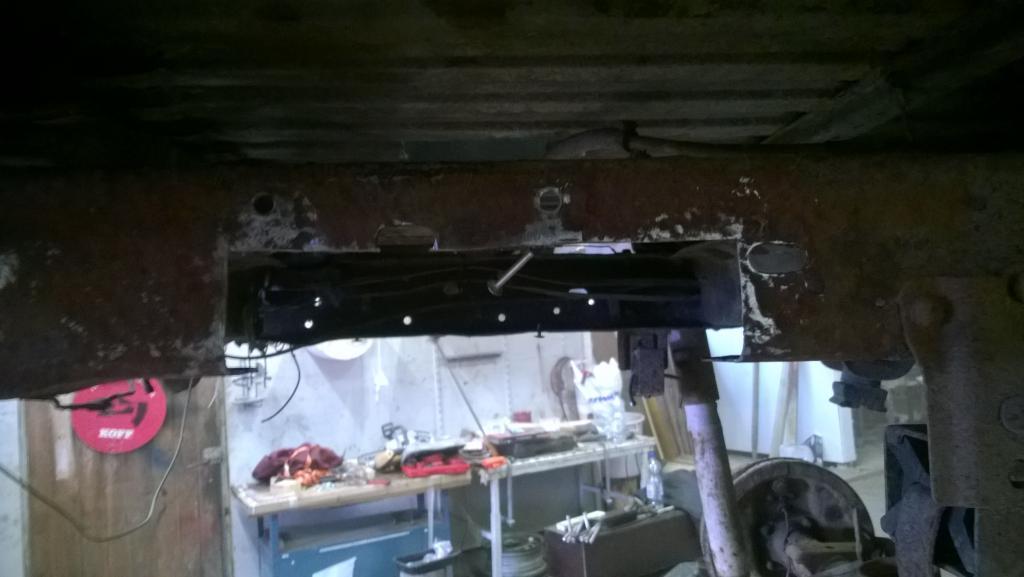

Tankille aikanaan leikattu "huoltoluukku" helpotti tankin irrotusta mukavasti.

Liite 55701Liite 55700Liite 55699Liite 55697

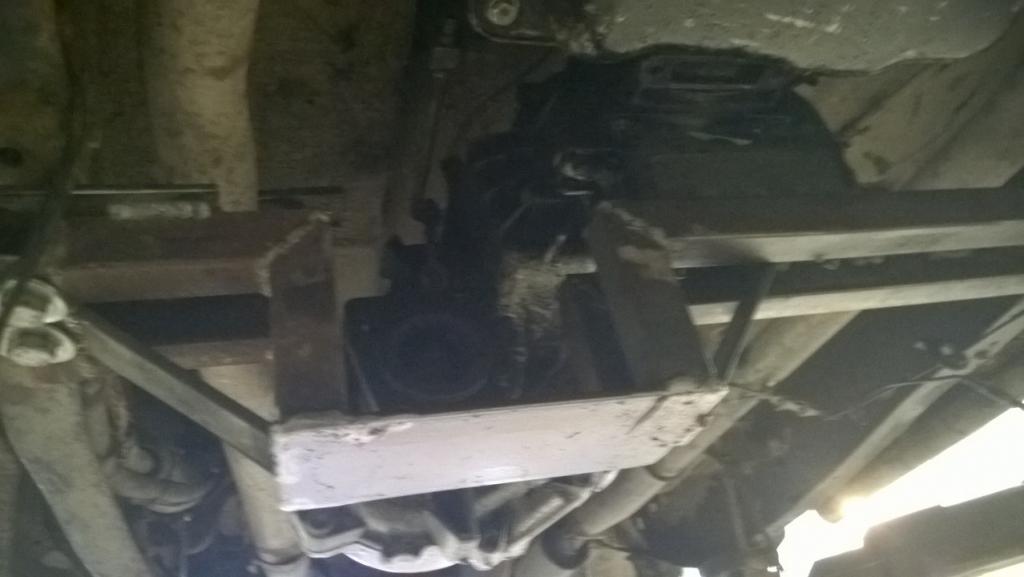

Vaihdelootan kannattimen vois tehdä vähän järeämmästä ja matalemman, sais siihen jotain panssarin tynkää kiinni samalla.

Liite 55698


http://forums.offipalsta.com/album.p...ctureid=168213

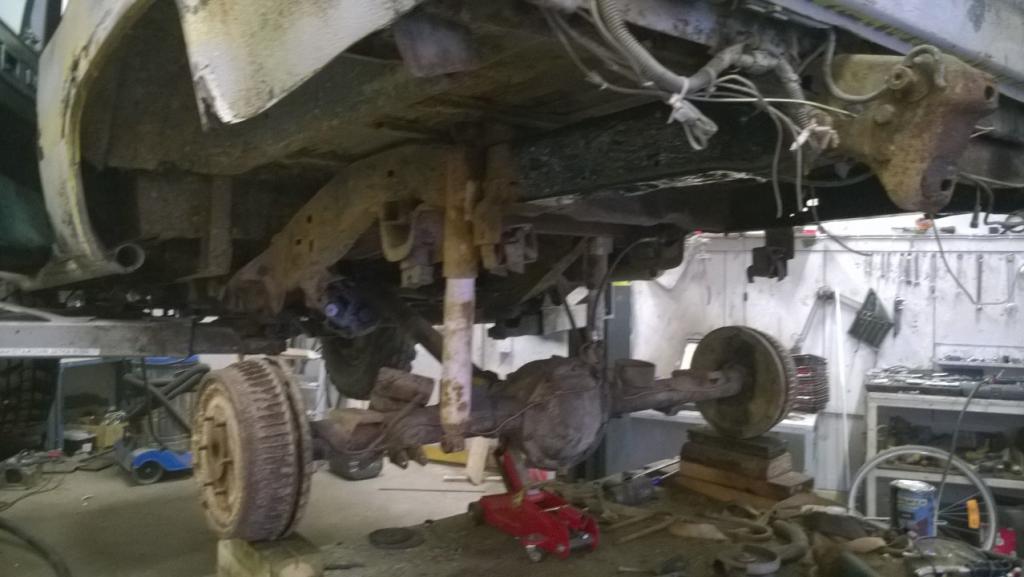

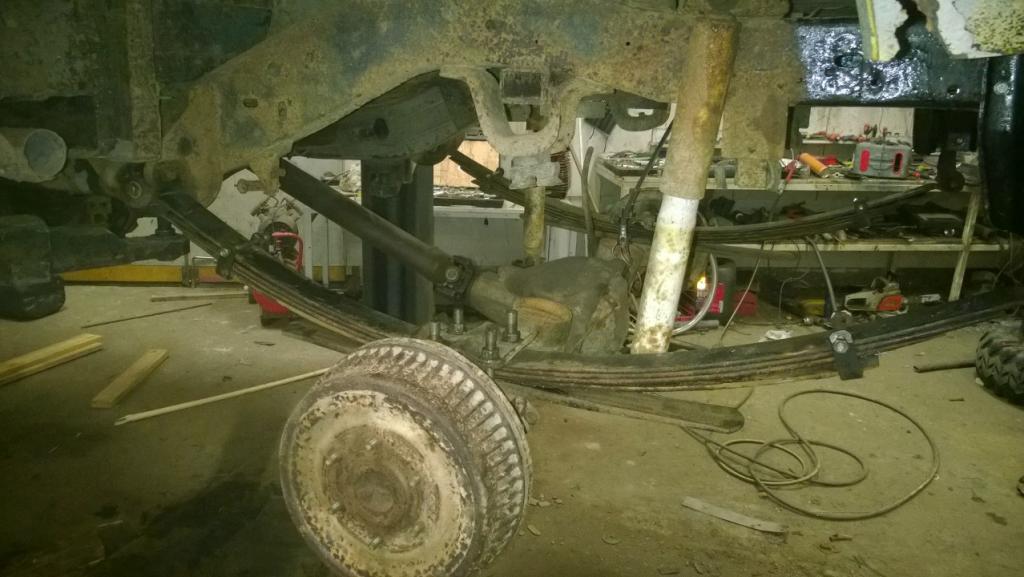

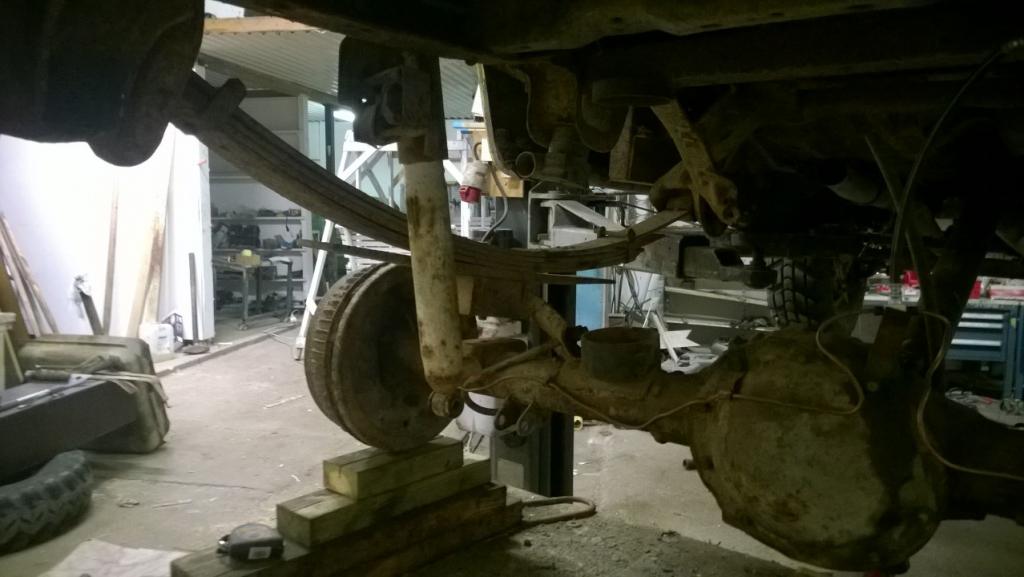

Sitten alkoikin takajousien ja korvien poisto.

Liite 55703Liite 55704

Budjetti on huomattavasti Blazeria pienempi joten nautitaan tekemisen ilosta :rolleyes: Eikä jaksa piirrellä leikkeitä ja odotella niitä... Korvie leikaten ja hitsaten. Lauantain klo. 15 loppu lanka migistä, eikä mistään enään saanut lisää. Meni siis puikko hommiks. Viimeks joskus 15 vuotta takaperin hitsannu puikolla yhtään mitään.

Liite 55705Liite 55706

U-pultit narsku poikki järjestään lämmöistä huolimatta (yllätys kun vain 12mm ja helvetin pitkät). Tilapäiset taivuttaen hyllystä lyötyneestä 16mm rosteri tangosta. Ei ihan tullut nättiä kaarta, mutta kestänee kotimettäs ajelun :o

Liite 55707Liite 55708

Vanhat jouset irti etupultit katkaisemalla. Oli sitten jumis katkaistut pultin kannatkin siellä korvassaan, muutenkin hieman typerästi mutteri siellä rungon ja korvan välissä... Piti poistaa 56" pakoista yks lehti poies, keskinaula auki ja pakasta paljastui pari poikkinaista lehteä :( Päällepäin aivan eheen näköinen. Toinen oli onneks ehjä. Nurkalta löyty pari romupakkaa josta löyty puuttuva lehti.

Liite 55709Liite 55710

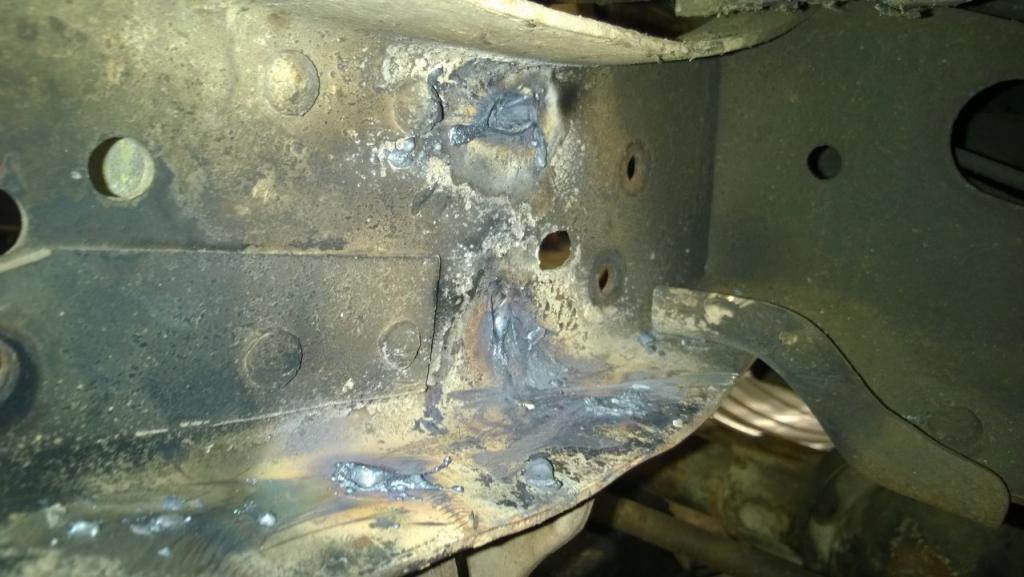

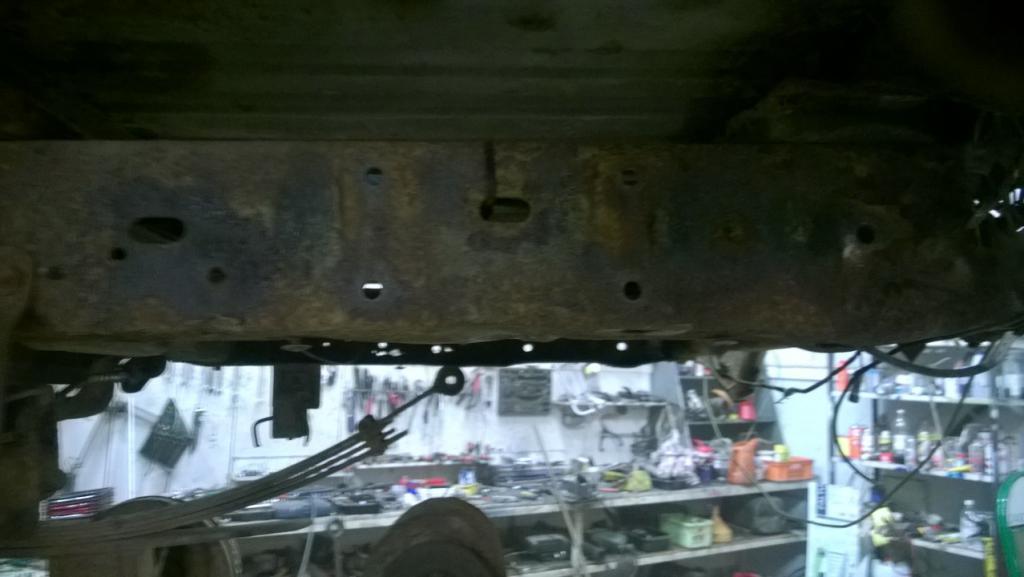

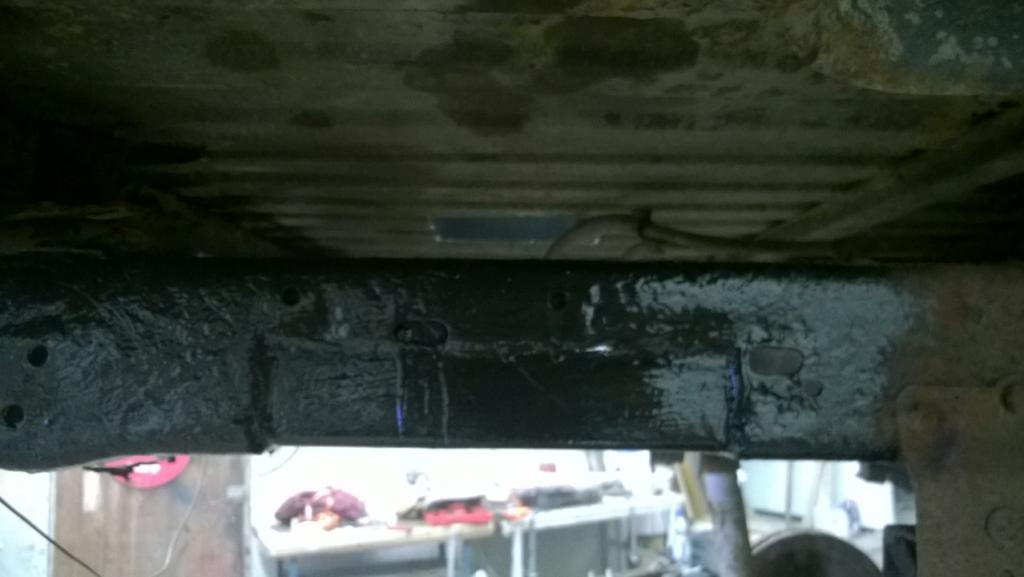

Oli rungosta ohentunut ihmeellisesti 200mm kohta paperin ohueks, muuten tuntu olevan ihan tervettä. Ja taas meni puikko pelleilyks, puikko on paikassaan hyvä. Mutta ei meikäläisen käsittelyssä asentohitsauksiin.

Liite 55711Liite 55712

Kuinkahan tuon riipun liikerata. Täytyy varmaan saada lisää kulmaa tuon kuvan tilanteesta eteenpäin? Taaksepäin menee varmasti riittävästi.

Liite 55714Liite 55713

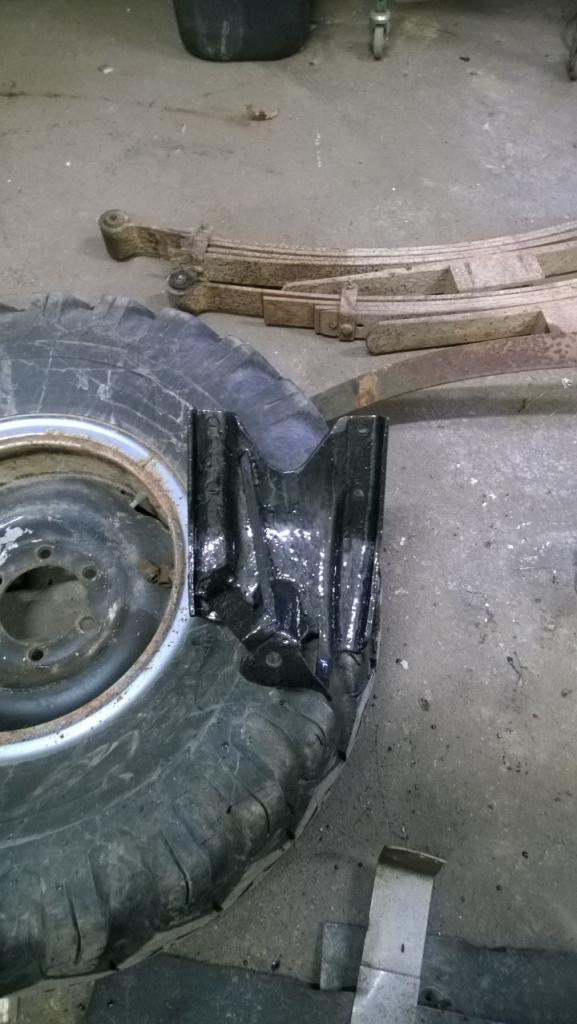

Puoli valmis tuote maalattuna ja lopputilanne. Kiire olis saada pyörille ja pois nosturilta uuden vuoden olojen jälkeen jotta pääsee käyttöauton laturia vaihtaan. Pitihän senkin nyt tähän väliin kypsyä. Ja sitte taas työt alkaa häiritteen.

Liite 55716Liite 55717

Nyt on saatu malmikasa takas pyörilleen:)

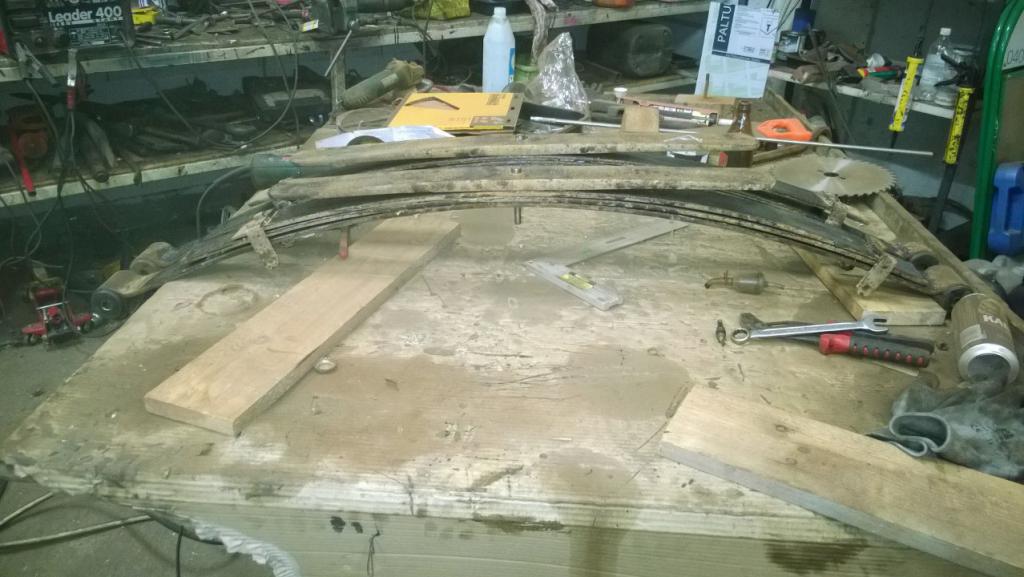

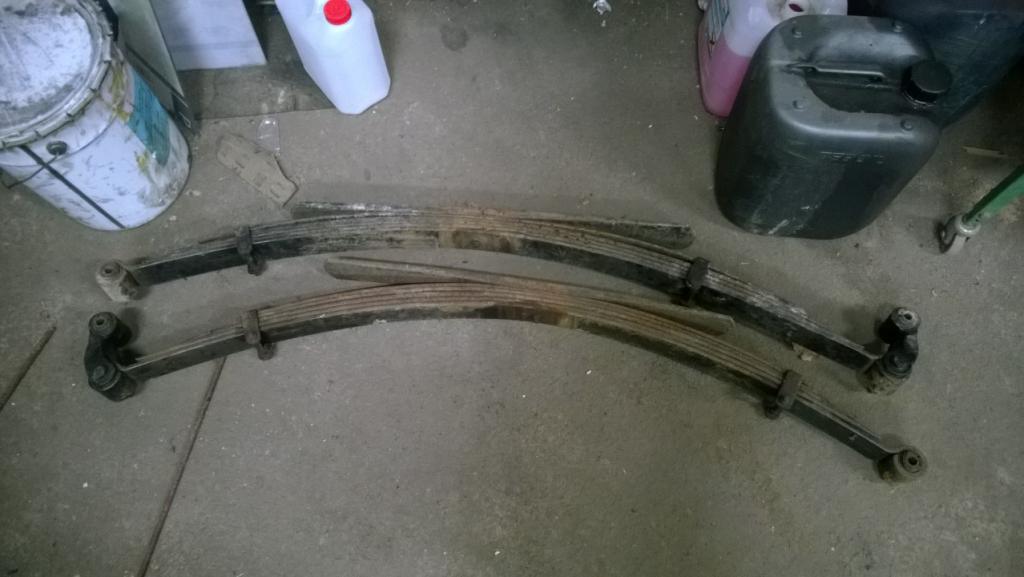

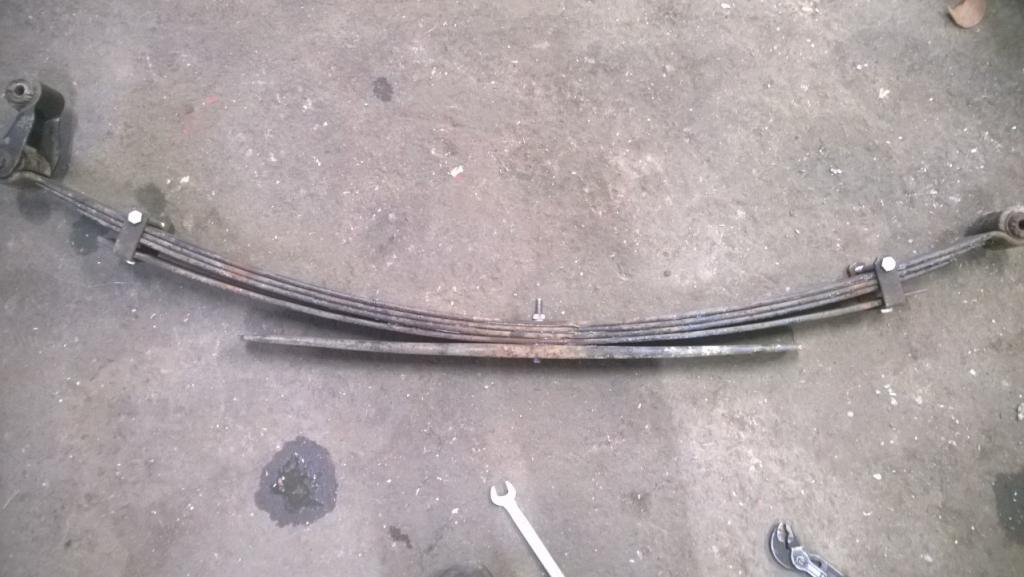

Tuollaset jouset tuli sitten lopulta niputettua. Neljä lehteä + kuormalati. Hyvin rasvari rasvalla voideltuna.
Liite 56146

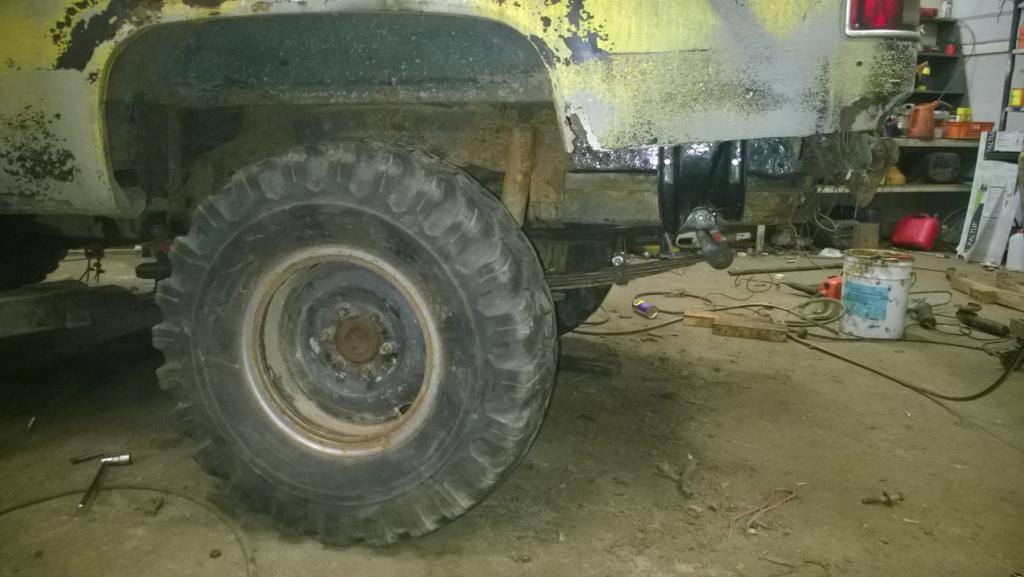

Tuollases asennos se on nyt perä ilmaan nostettuna. Takapuolelle tein pulttien vastapeluriks 10x30 latasta palat.
Liite 56147 Liite 56150

Siirsin korvia 50mm taakse alkuperäiseltä paikalta. Olis varmaan saanu ottaa hieman lisää. Vai mikä on hyvä riipun kulma auton paino päällä?
Liite 56148Liite 56149

Pitäisköhän tuota perän kulmaa kääntää hiukan suorempaan? Alkaa oleen aika heitto kardaanin tulo ja lähtö kulmilla. Lähtö jakolootan päästä on pienellä kulmalla alaspäin.
Liite 56154

Aavistuksen nousi takapää verrattuna aikasempaan korokepala+kierrejousi yhdistelmää. Iskareita huutaa pidempiä, muuten on ajomukavuus aivan uusissa lukemissa. Aika pehmeän tuntuinen vaikka on suht timmit iskarit.
Hiukan on kenollaan tuonne apparin puolelle, mutta se pitäis suoristua kun saa etujouset vaihdettua. On noi alkuperäiset etuset aivat mutkalla ylöspäin :p Jos joltain löytyy tuota takalasin vaijeria+ moottoria, olisin hyvin kiinnostunut. Sais tuon reiän tukkia luukusta:rolleyes:

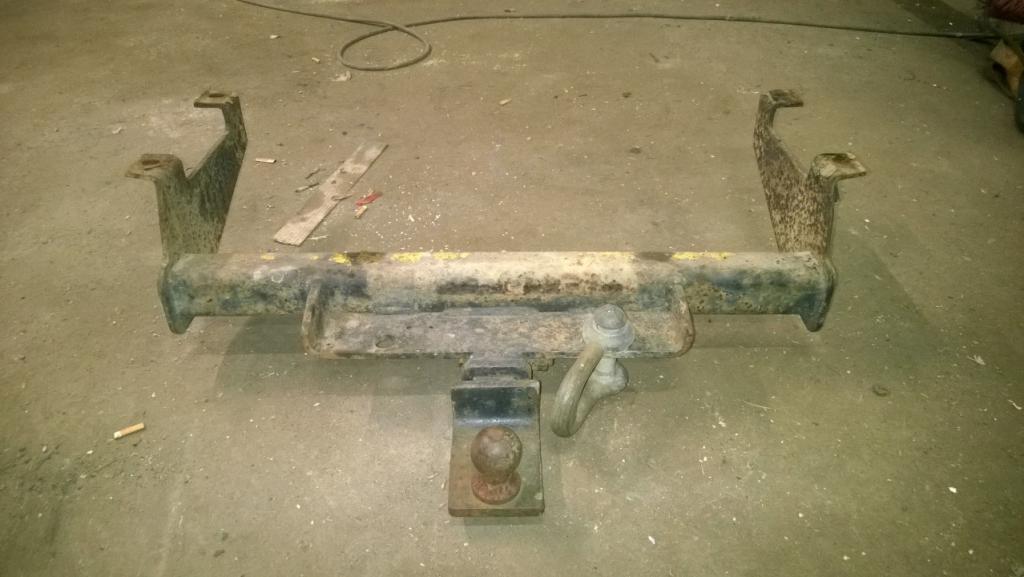

Peräkoukkukin jäi yli jos jollakin olis tarvetta??
Liite 56151Liite 56152Liite 56153Liite 56157

Tuli kasattua Ameriikan vetari uudella nivelellä ja ulommalla purkuosa vetarilla. Tuosta jatkuu toivon mukaan ens vloppuna, hyvä jos kerkiäis etujousia samalla jo vaihteleen.
Liite 56155

Oliskohan jollain kertoo/suositella minkä pitusta takaiskaria kannattais kattella? Nosturilla perä ilmassa kiinnityspisteiden väli on sellanen 76cm, mut varmaan pidemmät tarvis olla että pääsee vähän vääntyyn vielä alaspäin? Hyvä jos sais alkup. kiinnityspaikat hyödynnettyä. Ebaystä http://www.ebay.co.uk/itm/DISCOVERY-...item1e81f8d356 löytyy näköjään vaikka mitä, varsinkin LandRover iskareita helvetin pitkällä iskulla, mut näyttävät olevan tappi-tappi kiinnityksillä eikä viittis turhaan uusia korvia alkaa väsäileen. Vai täytyykö odotella että saa eteen vaihdettua jouset ja venyteltyä traktorilla nurkan ylös?

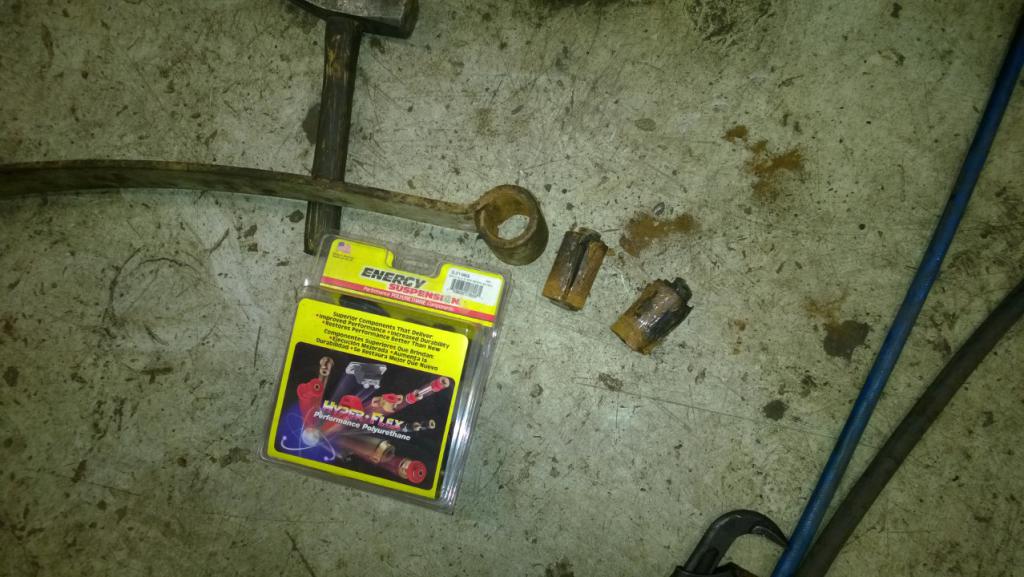

Yritys oli alkaa tulevia etujousia fiksaileen, lähinnä puslien vaihto noihin uretaanimalleihin. Vanhojen puslien poisto prässillä tuppas tökkiin ja sitte piti Volvoa käydä hieman ulkoiluttamassa. Kello yllätti ja homma jäi kesken, viikon päästä pitäis päästä taas jatkamaan. Monellakohan lehdellä noi pakat pitäis kasata, kuormalati jää ainakin poies, mutta pitäisköhän jättää yks lehti vielä lisäks hallin nurkkaa? Takana on nyt ne 56" jouset 4 lehdellä (+kuorma) riippujen käännön kera, oliskohan korotus sen 4 tuumaa:confused:
Liite 56424

Hieman taas maastonorsu nitkahti eteenpäin, pikku hiljaa :rolleyes:

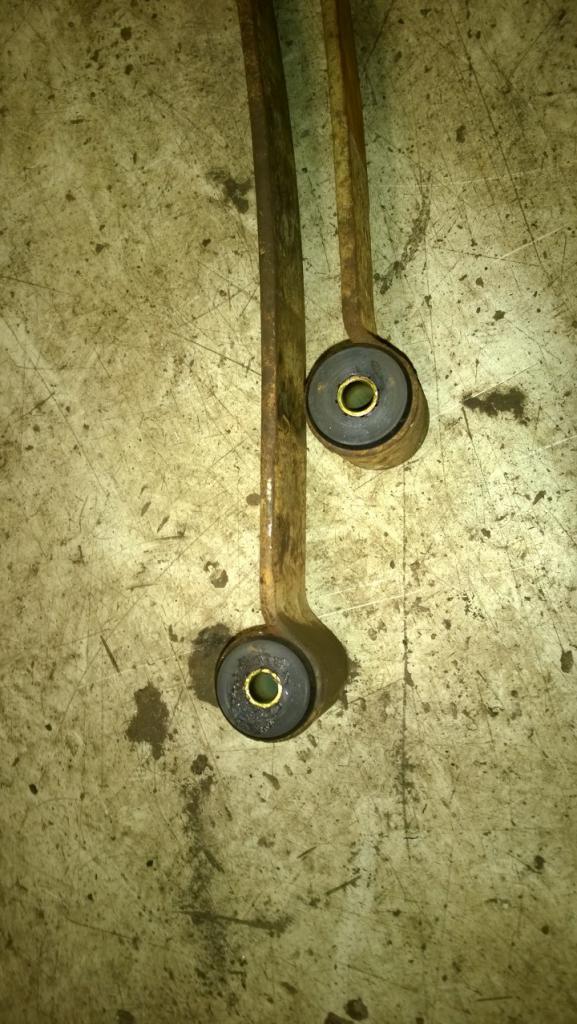

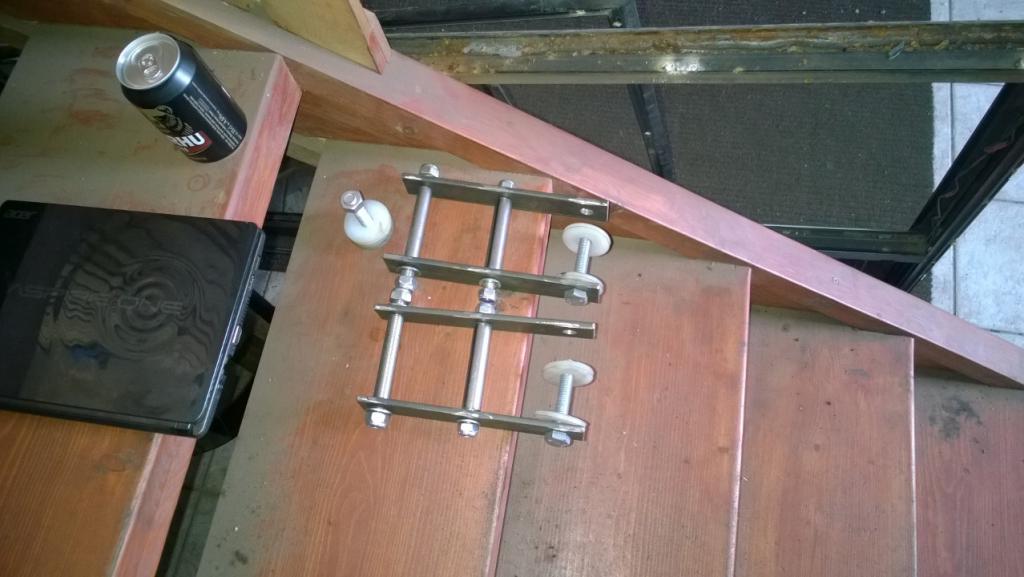

Tuleviin etujousiin tuli puslat vaihdeltua, vielä tarvis niputtaa lehdet yhteen ja varata hieman aikaa taistella jouset paikalleen.

Liite 56698Liite 56699

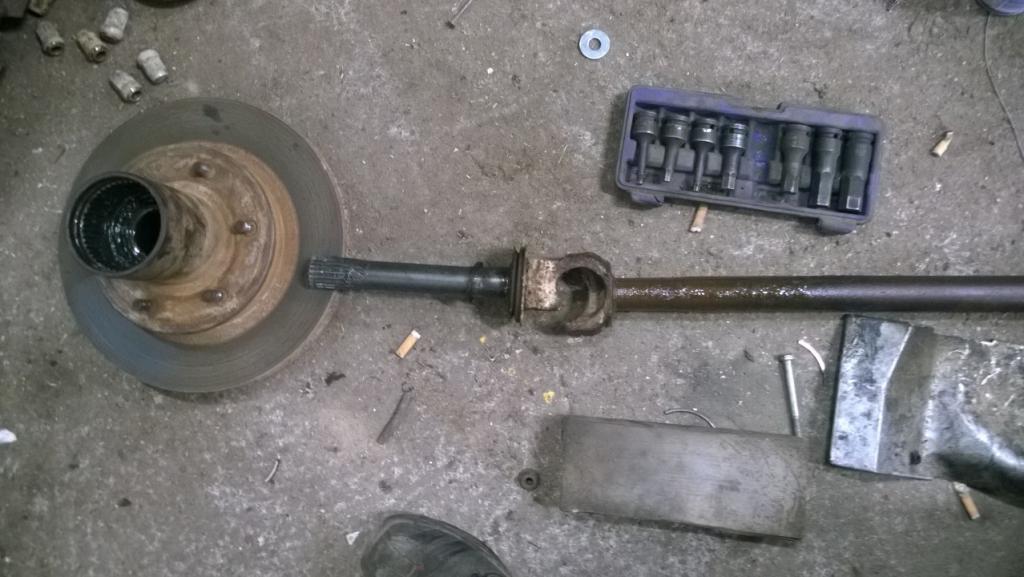

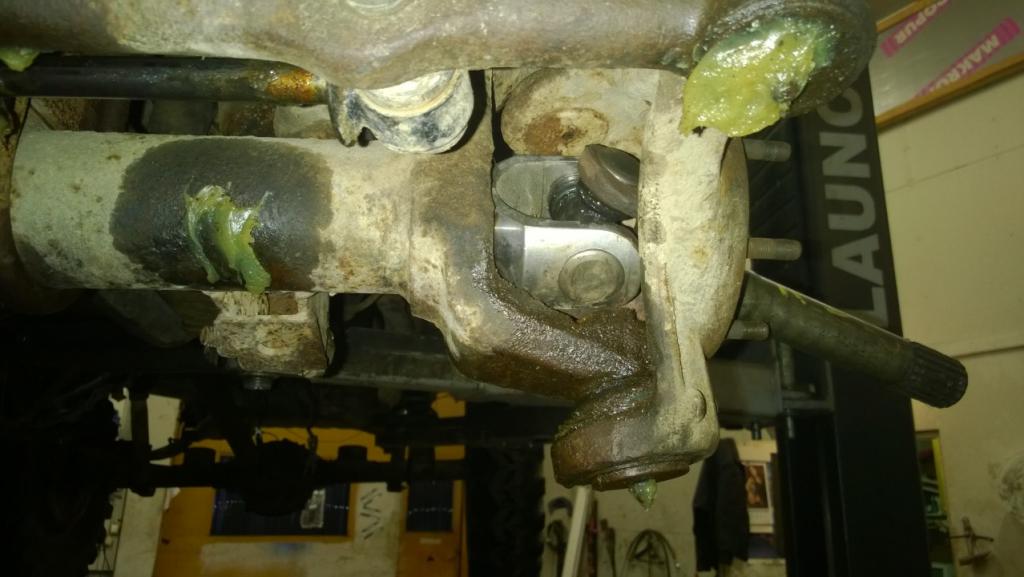

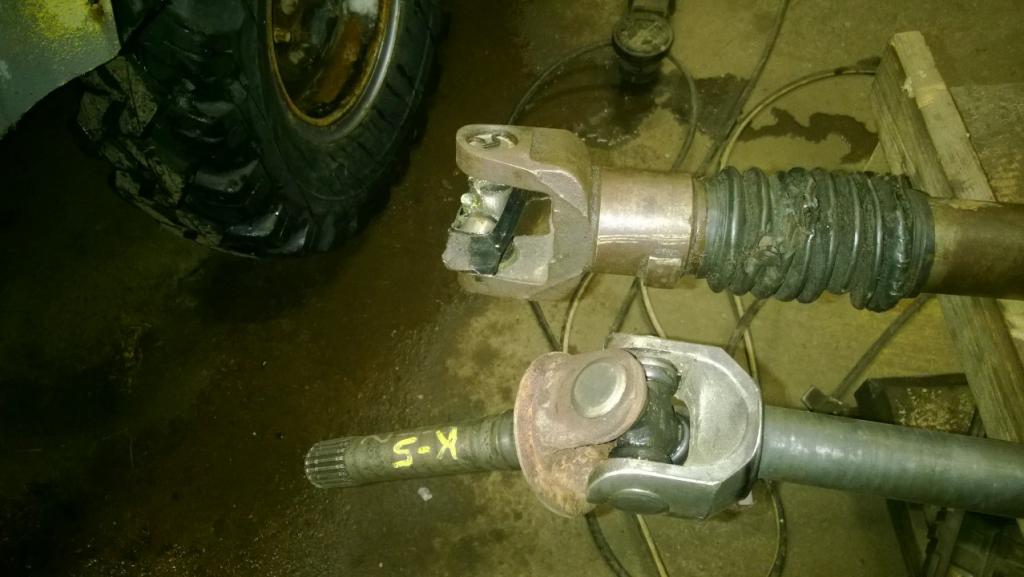

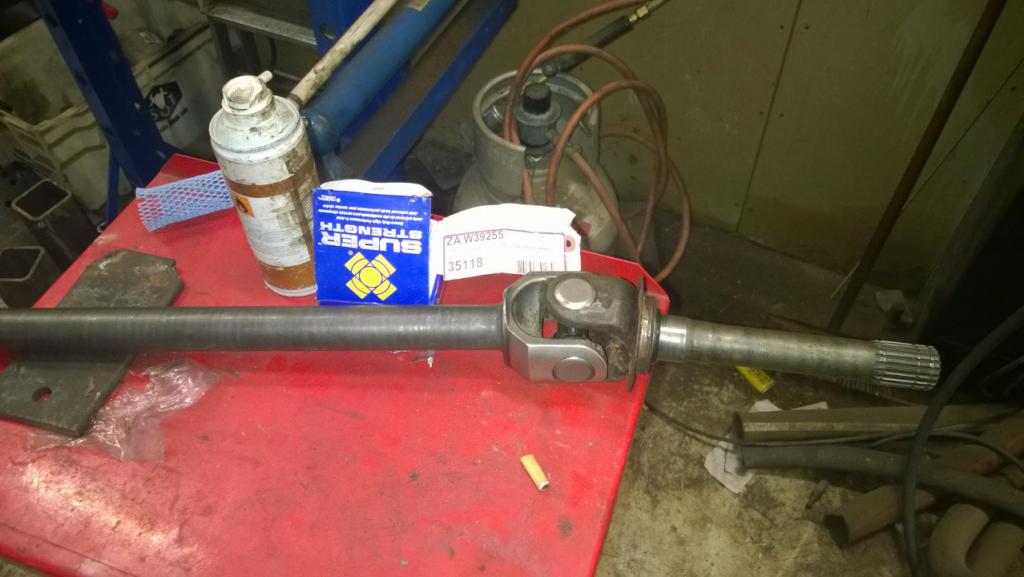

Aloin etukardaania ruuvaileen paikalleen nivelen vaihdon jälkeen ja ihmettelin kun ei tahdo ristikon laippa pyöriä, kirosin jo hiljaa ittekseni että siellä on joku pinionin laakeri leikannu kii tms.. Ei tuo etuperä ole kuitenkaan vuosiin pyöriny. Koppa auki, ja jumituksen syy oli varsin yksinkertanen :cool: Mistä ihmees on vettä päässy noin perkuleesti murikkaan?? Korjaus oli helppo, yöksi valuun tyhjäks ja uutta vetaria putkeen...

Liite 56707Liite 56700Liite 56701

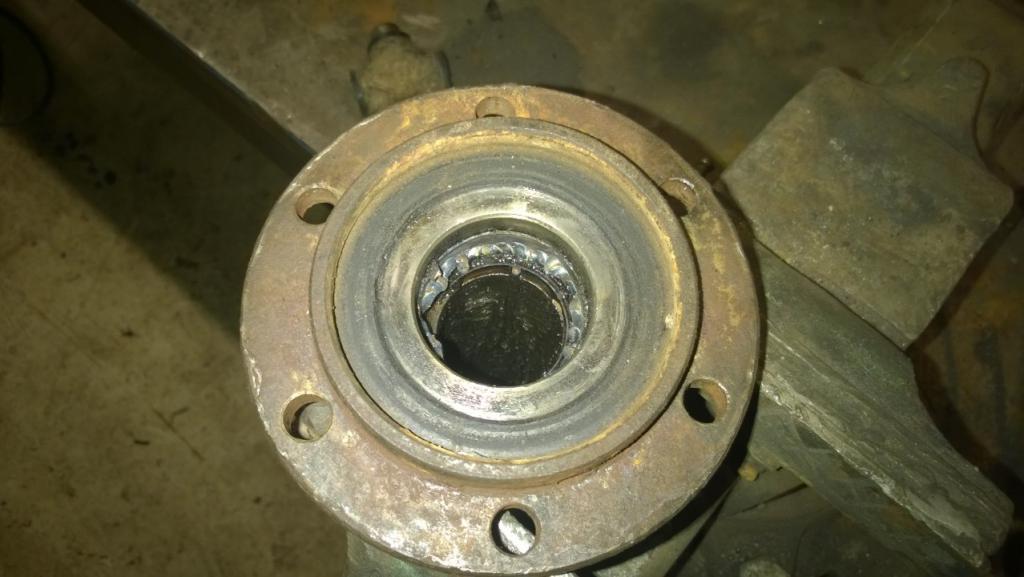

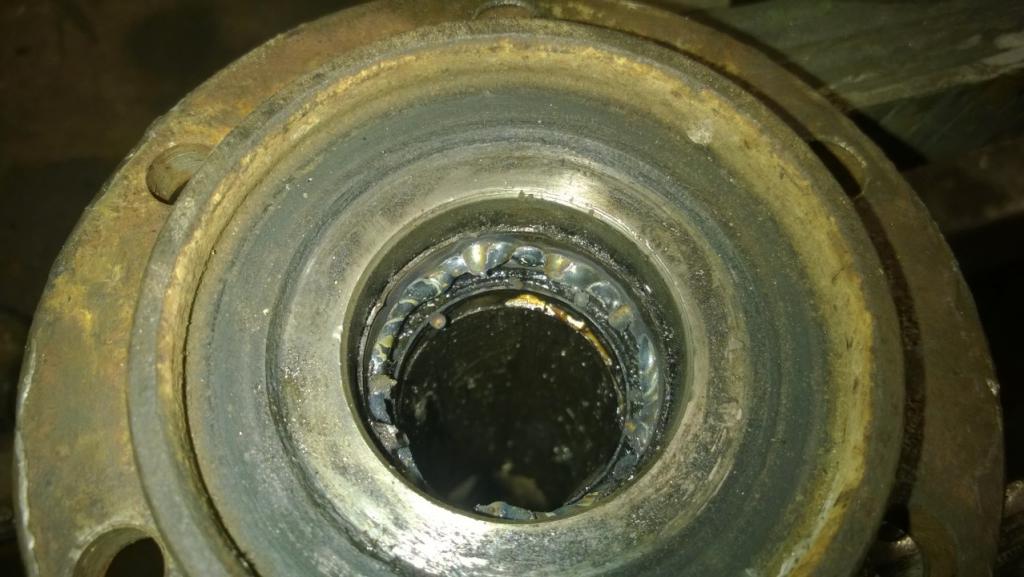

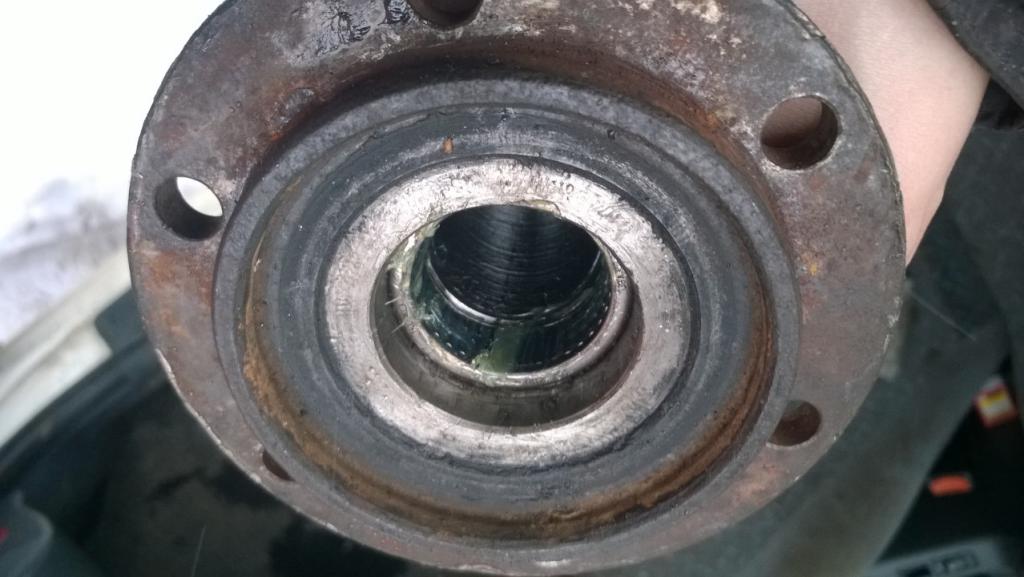

Onkos toi osa nyt sitte spindle? Oli kuitenkin neulalaakeri entisen näkönen joten se vaihtoon samalla. On varsin ikävään paikkaan tuonne putkeen toi laakeri saatu kun ei tahdo päästä oikeen naputteleen sitä poieskaan. Neulat helvettiin ja pienet mig lanka nöölit koolinkiin, johan lähti melkein ittestään. Ja uutta Timkenia kehiin:)

Liite 56702Liite 56703Liite 56704

On se vaan eri outo laite ajella tuollain niinku tuon Valpin jälkeen. Pehmee jousitus, kevyt ohjaus, tilava kuskin paikka, jäätävä nokka ja mukavat saundit:p
Automaatti on kyllä jees varsinkin kun hiemankin poikkee pois tieltä... Takaiskarit täytyy kyllä hommata pidemmät asap, ikävästi pääsee noi orginaalit pohjaileen ulosjoustaes koko ajan... Toinen pakoputkikin jäi johonki risukkoon.

Liite 56705Liite 56706

Varmaan takaiskareita pääsee seuraavana järkeileen, tai etujousia, täytyy vähä kattella kuinka on tilaa ja aikaa levitellä autoo osina halliin/nosturille...

Hitaasti mutta varmasti, luulis et tälleen kesälomalla kerkeis, mut ei niin ei:rolleyes:

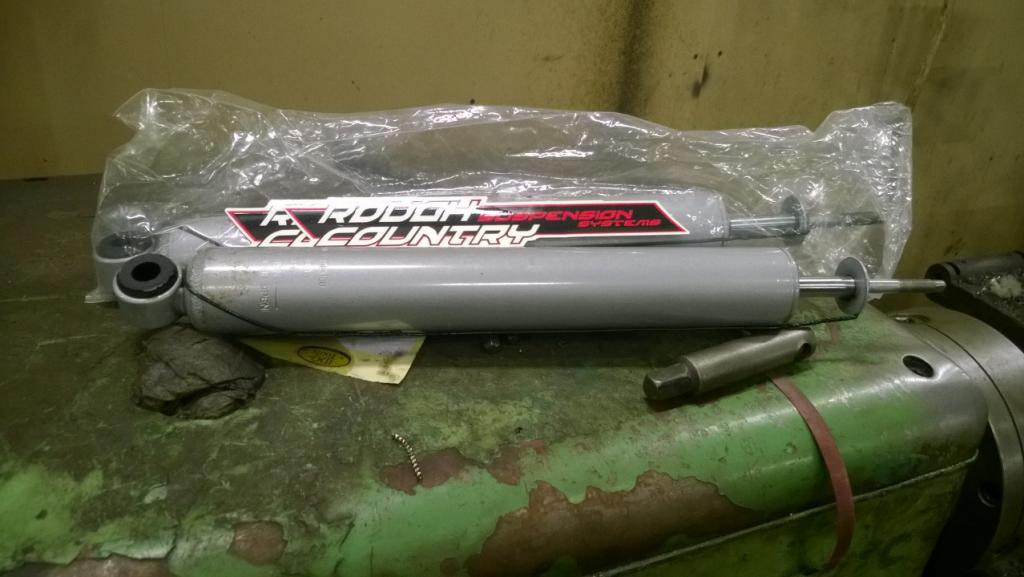

Uudet takaiskarit saapu. Poistolaarista edullisesti:D Laitetaan kiinnitykset uusiin puihin, eli poikittais suuntasesti runkoon nähden. Menee molemmat korvat uusiks luonnollisesti, pitäis saada pienemmällä iskarin liikkeellä enemmän liikerataa, vähä häviää vaimennustehossa mut vaihdetaan sitte jos ei tunnu hyvältä.

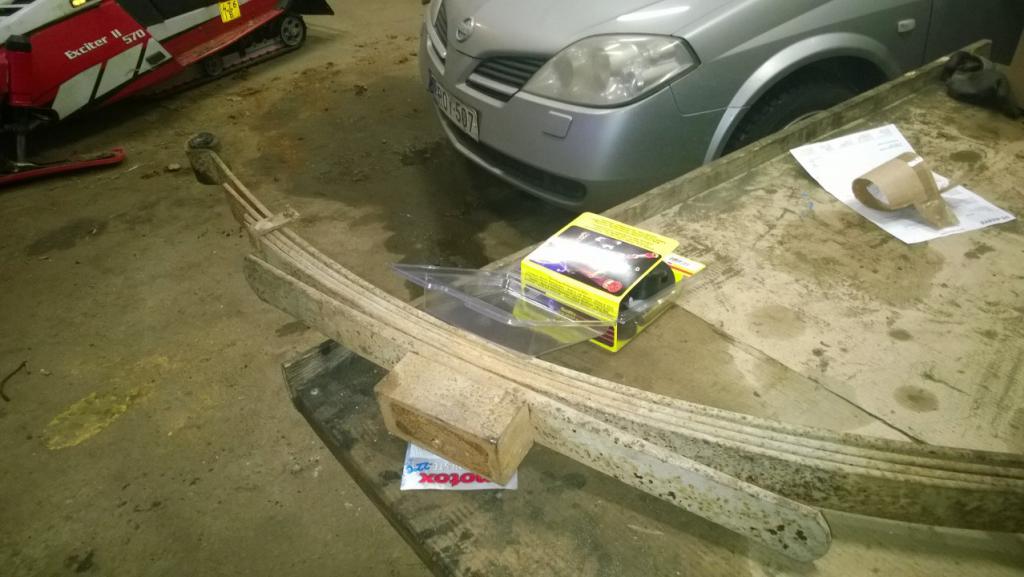

Etujouset tuli kans niputettua, kolme lehtee +kuormalati. Näkee nyt kun saa alle et tartteeko muokata vielä. Noi kuormalatit estää varmaan hyvin akselin kiertymistä, olkoon paikallaan kunnes saa tukivarret väsättyä hommaa hoitaan.

Liite 56868 Liite 56869

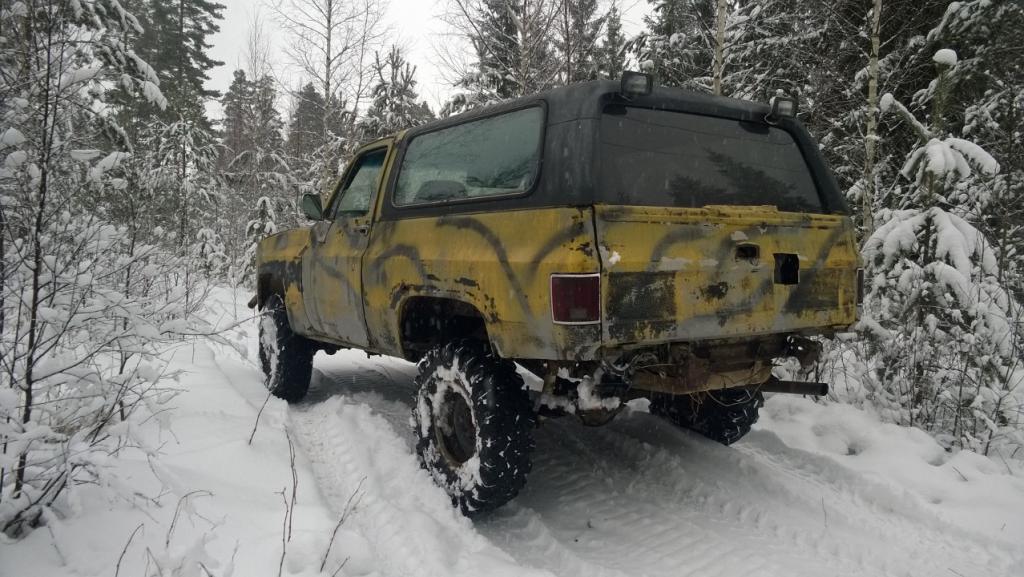

Hiukan piti tampattua mettätienpohjaa käydä ajamas. Pieni ylämäki ja noi lapikkaat alko pupeltaan ojaa kohti sen verran et oli pakko perääntyä. Sama suttaaminen jatku takaperin ja eturengas valu ojaan. Ikävästi kallistaa toi tiepohja ojaa kohti. Kunnon renkaat tarvis kattella... Taas kerran käveltiin traktoria haeskeleen:(
Hyvin vetää oikoseen ja vähä yli takajousi, pohjauskumeja sais vähä pudottaa alaspäin. Ei taida tehdä hyvää väärinpäin kääntyminen jouselle?

Liite 56870 Liite 56871 Liite 56872

Tehokkaampaa laturia tuo kaipais kans, oliskohan jotain mikä sopis melkein niinku bolt on? Sähkökaavio olis kans kova juttu, sisätilan puhaltimelta on sähkö loppu.

Sähköjä on tullut pengottua läpi ja osia etsiskelty interneetistä, ens viikolla toivottavasti pääsee taas tekeen jotain näkyvää. Kuinkas on offaajilla kokemuksia aussie lockerista tms. blazerin taka-akselilla? Lähinnä toiminta takavedolla kaupunki ajossa kiinnostaa, pelkkää pauketta ja jurnutustako?

Tuolta linkistä löytyy vm. 73-87 blazerin sähkökaaviokuvia mikäli tarvetta ilmenee joskus.
http://forum.73-87chevytrucks.com/sm...?topic=11766.0

Mulla oli aikonaan Aussie locker Rangen alla. Kyllähän se kilkatteli ja paukkui kun oli veto päällä mutkissa. Ei se silti mikään ongelma ollut. Tosin Range oli jatkuvalla nelivedolla, niin osa momentista meni aina eteen. Nykyään Dodgen picupissa takana Detroit locker, kyllähän sekin väliin paukkuu. Hyvin sillä silti pärjää kaupunki pyörityksessä.

Ei mitään ongelmaa palalukoilla. Ensin oli lock-right takana ja nyt detroit lockerit edessä ja takana. Hyvin pelaa.

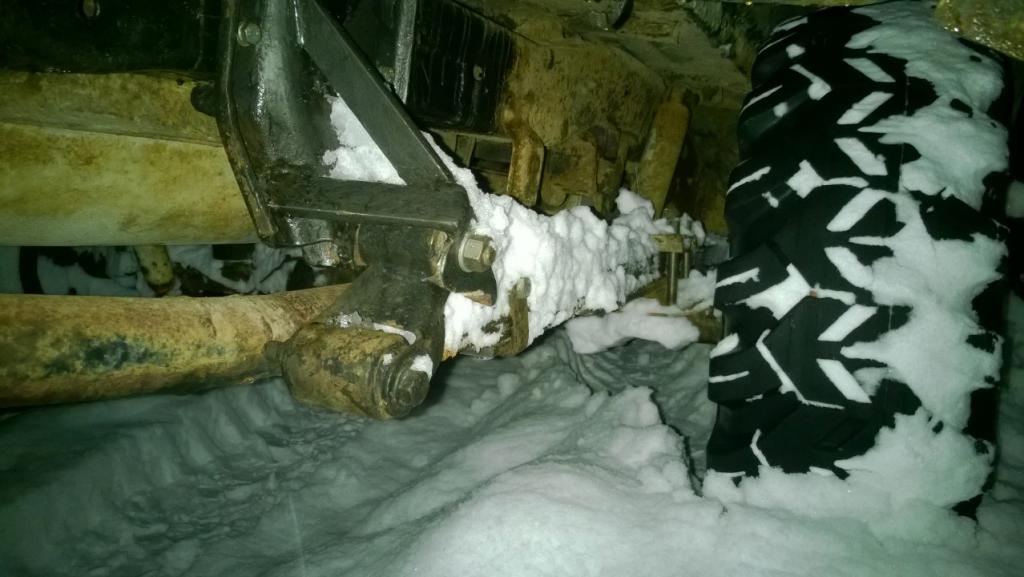

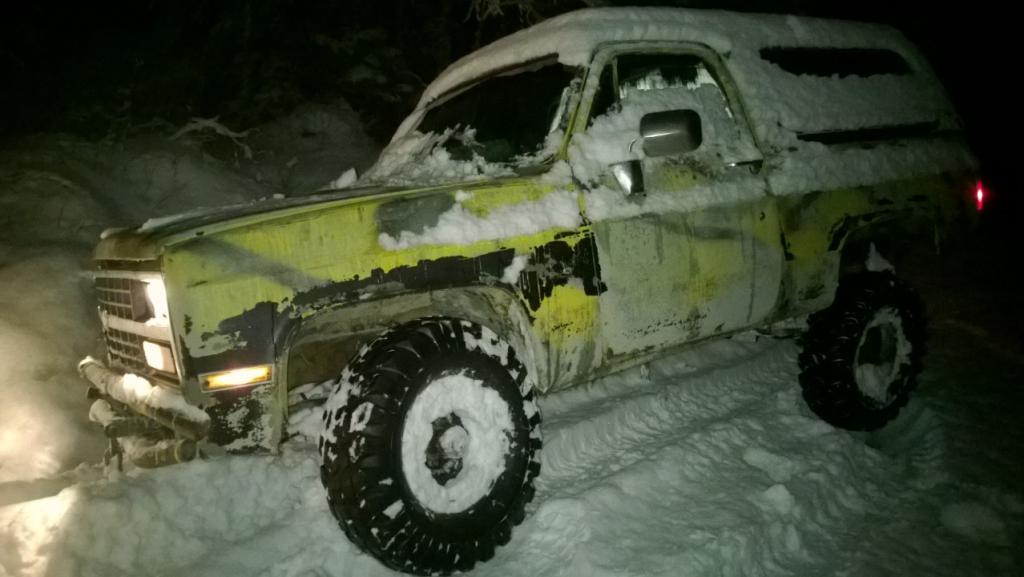

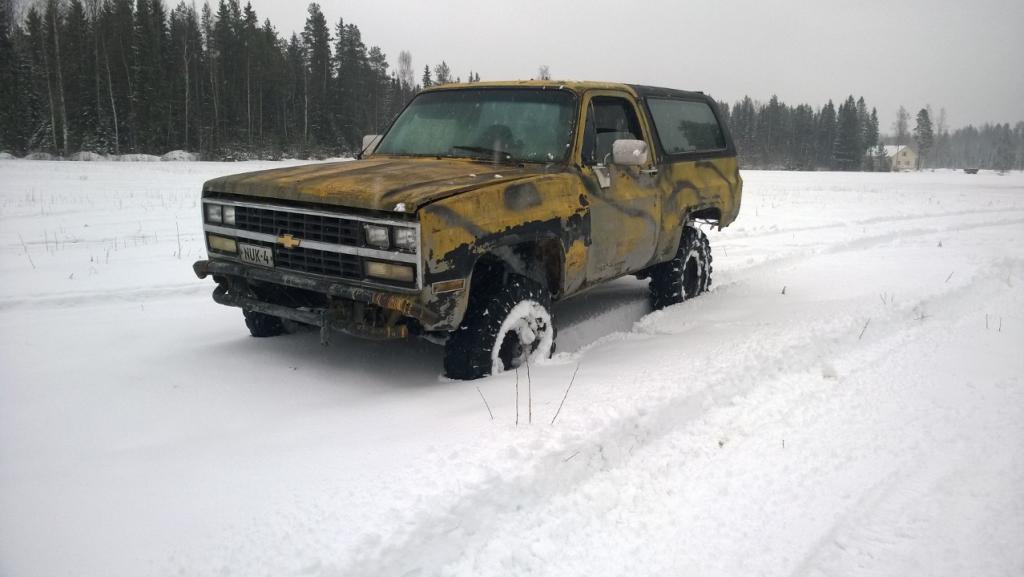

Mites noissa jumikuvissa auto on noin luminen? onks se ollu tossa odottamassa jotain vinssaajaa lumisateessa vai ajeletko tolleen ikkunat puoleen väliin lumessa.. ei ihme jos ojat kutsuu tolla jälkimmäisellä vaihtoehdolla! :D

Mites sitte noiden palalukkojen kesto/toiminta, onko merkillä väliä tuntuu olevan niin montaa eri valmistajaa tarjolla?

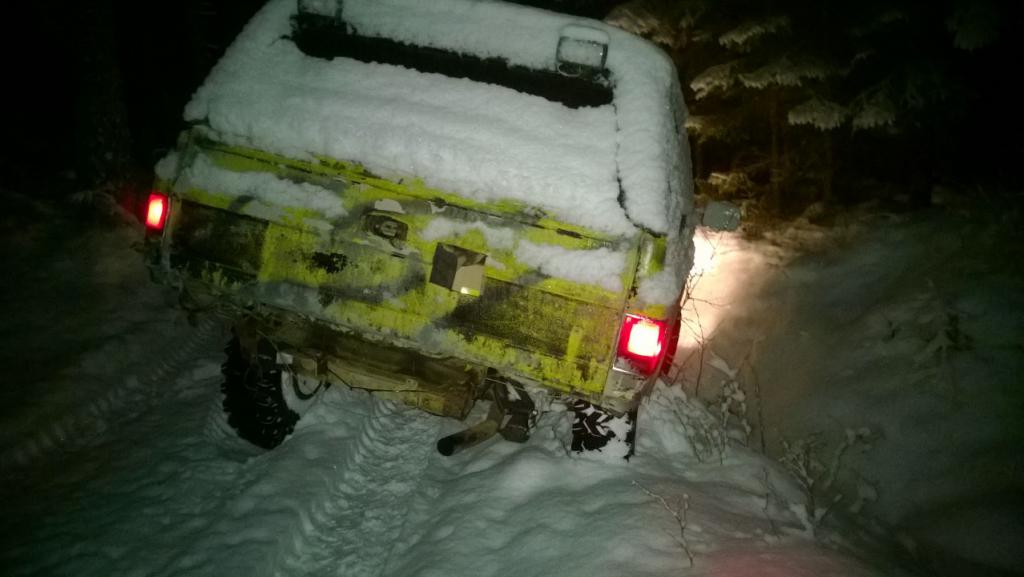

Piti siirtää autoo pihasta toiseen mettätietä pitkin ja se oli niin luminen etten jaksanu putsailla pahemmin. Luultavasti tilanne olis ollu sama paremmalla näkyvyydelläki:D

Ei mulla ole ollut ongelmia keston eikä toiminnan suhteen. Ainakin tommonen palalukko on paljon mukavampi kadulla kuin kemppi lukko. :p
Detroit locker on noista palalukoista kaiketi vahvin(kallein). Siinä kun korvataan koko tasauspyörästö lukkomurikalla. Samoin Grizzly locker näyttäs korvaavan tasaus pyörästön. Loput palalukot taitaa olla "lunch box lockereita" joilla korvataan tasauspyörästön pikkurattaat.

no joo, kemppilukko on se viiminen vaihtoehto. Lunch boxilla säästyis ilmeisesti hammaskosketuksen säätämiseltä kun koko murikkaa ei tarvi vaihtaa/purkaa. Saas nähdä ny mihkä sitä päätyy sitten joskus...

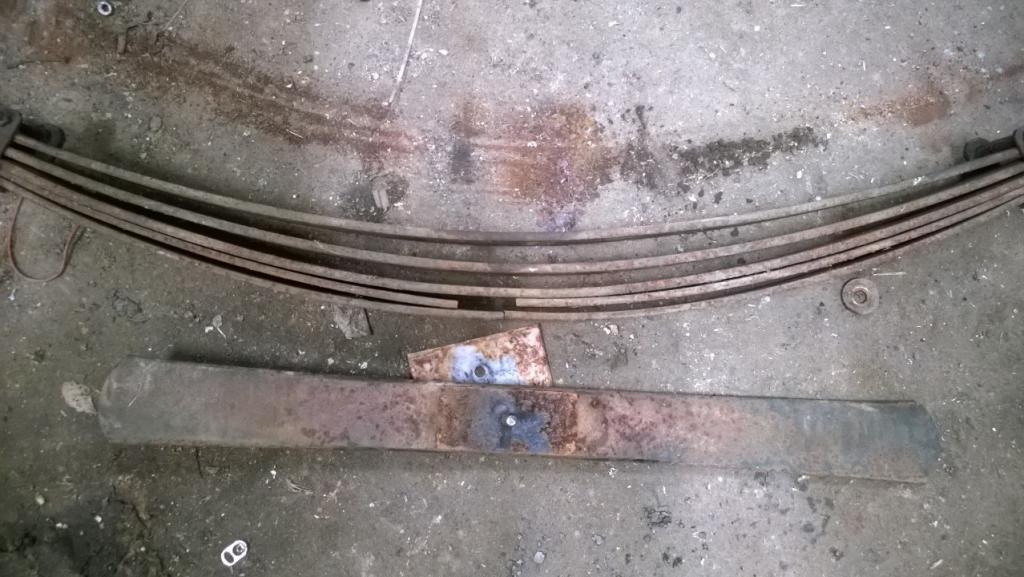

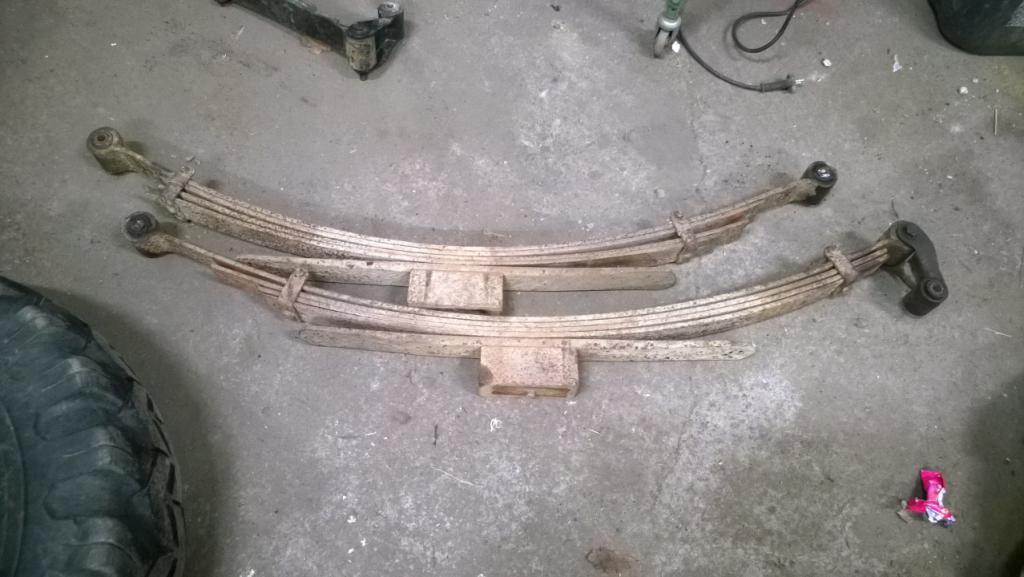

Eilen vuorossa oli etujousien vaihto. Eteen tuli siis tämän alkuperäiset takajouset muutamalla lehdellä kevennettynä. Korkeutta ei ollut tarkotus niin kauheasti saada lisää, lähinnä joustoja. Jenkkilästä Colorado K5 sivuilta löyty varsin hyvä ohje kuinka tuon saa helposti toteutettua, niitä tässäkin seurailtiin. http://coloradok5.com/52inchspringswap.shtml

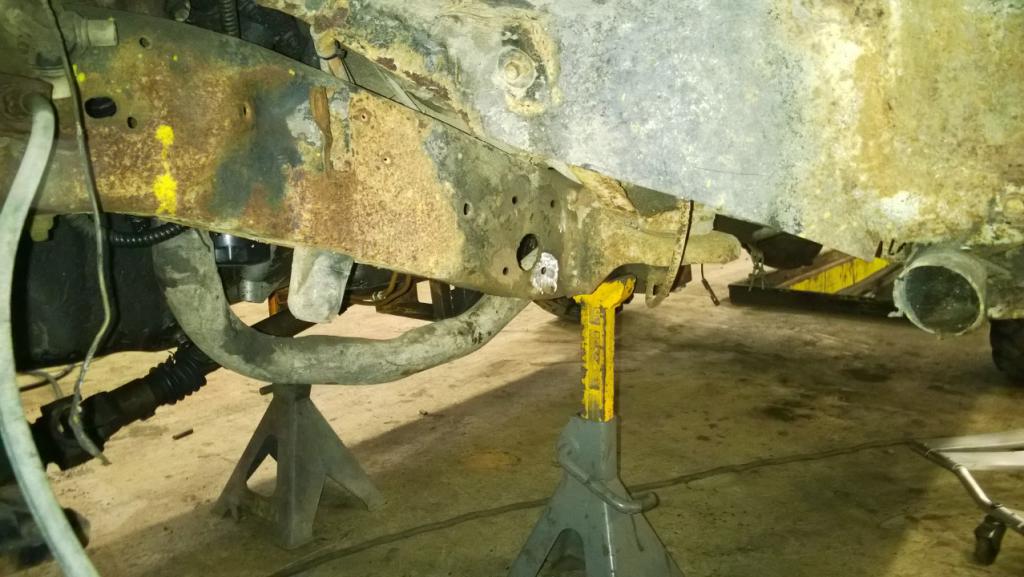

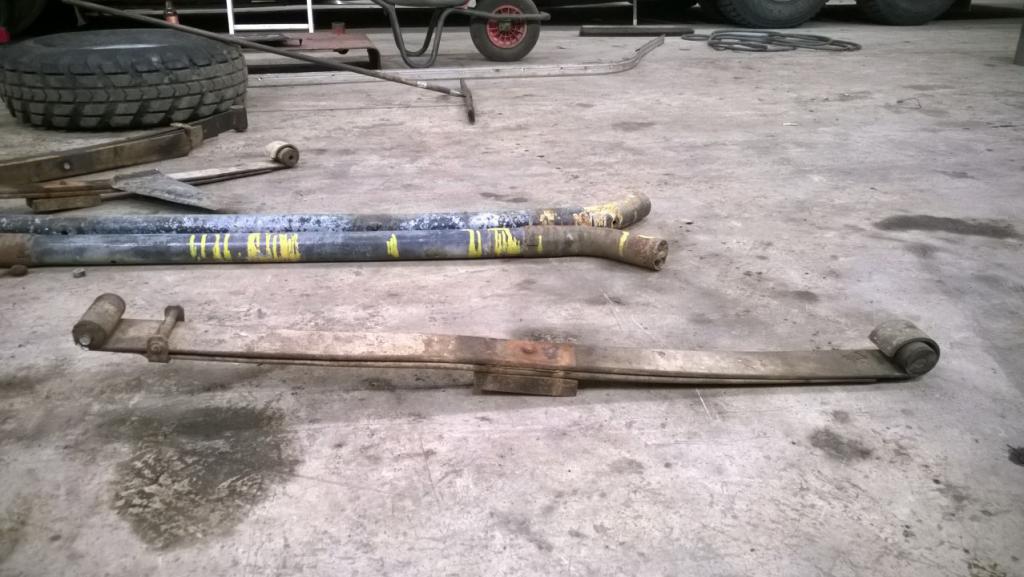

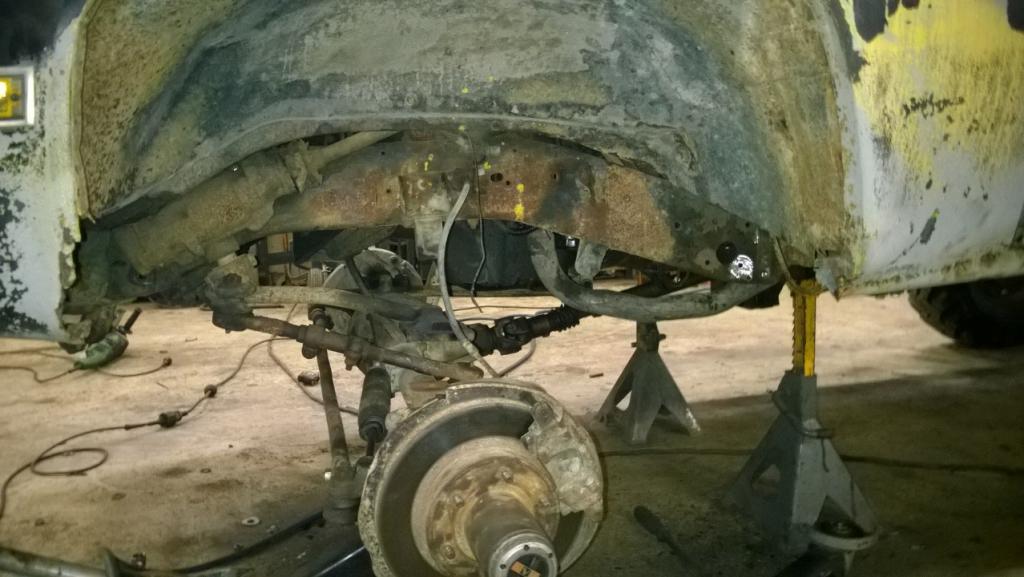

Vanhat jouset ja takakiinnike rungosta pois ensin.
Liite 57562 Liite 57560 Liite 57561

Kaikkensa antaneen näköinen tuo apparin puolen vanha jousi :D
Liite 57563

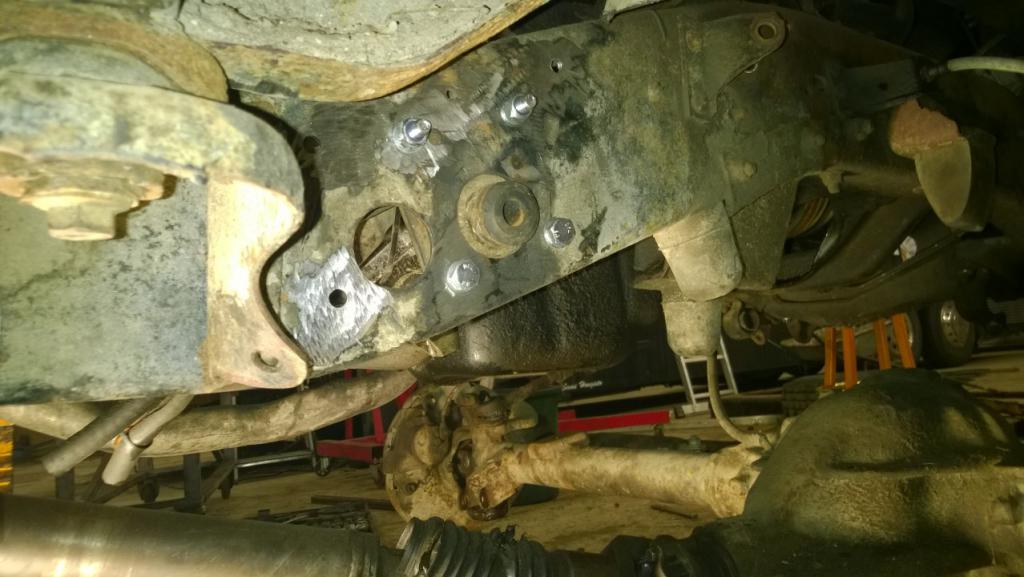

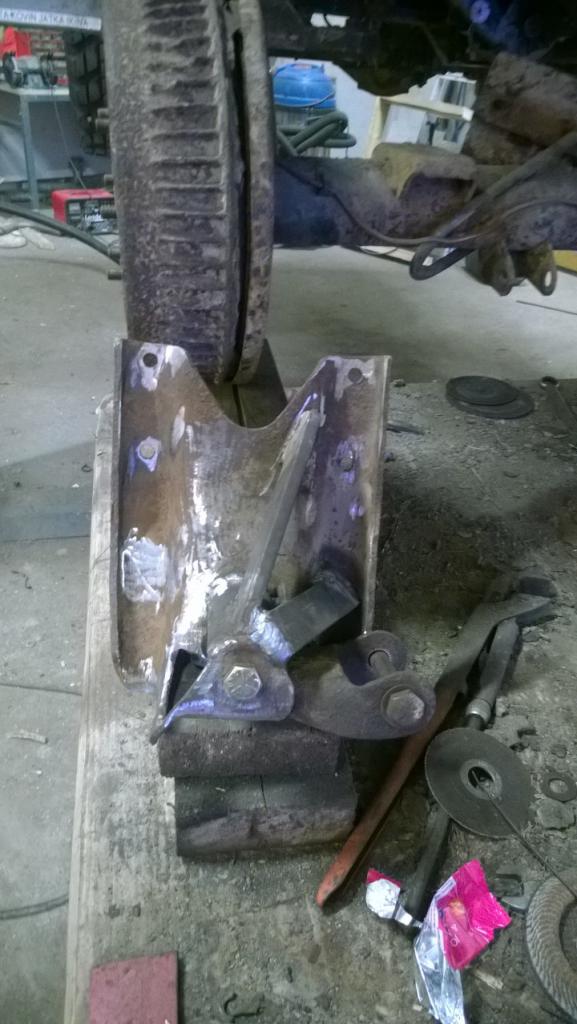

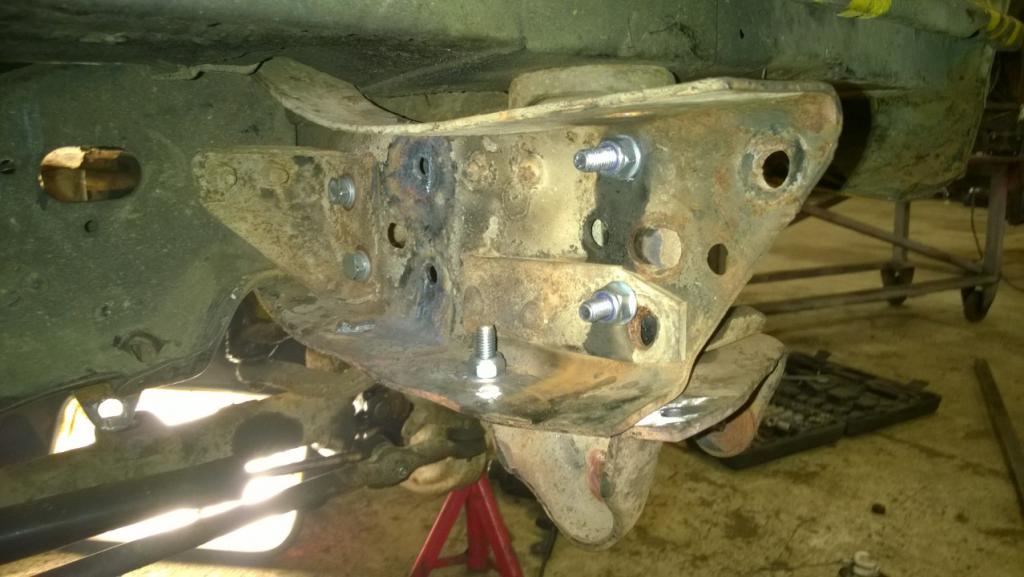

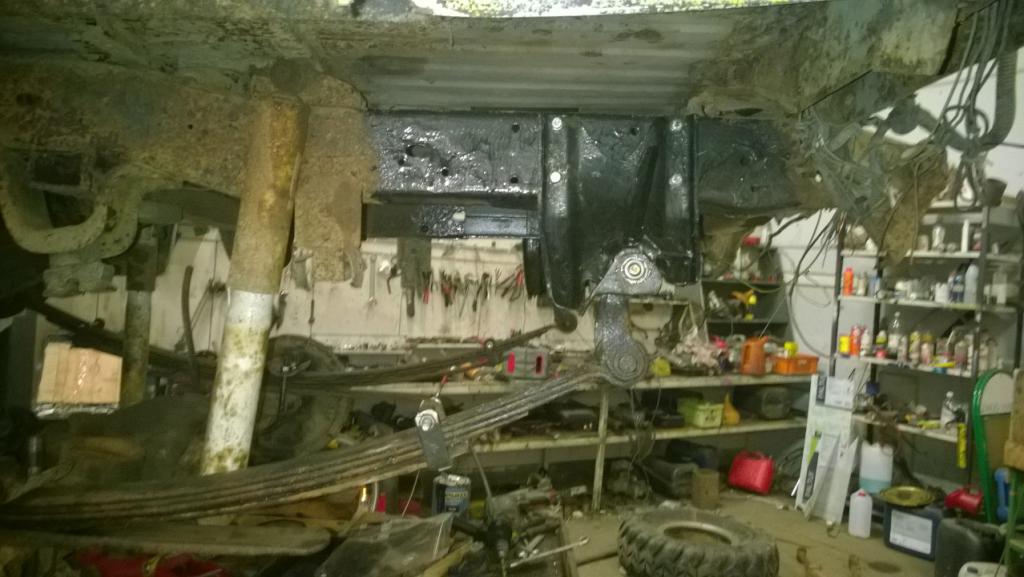

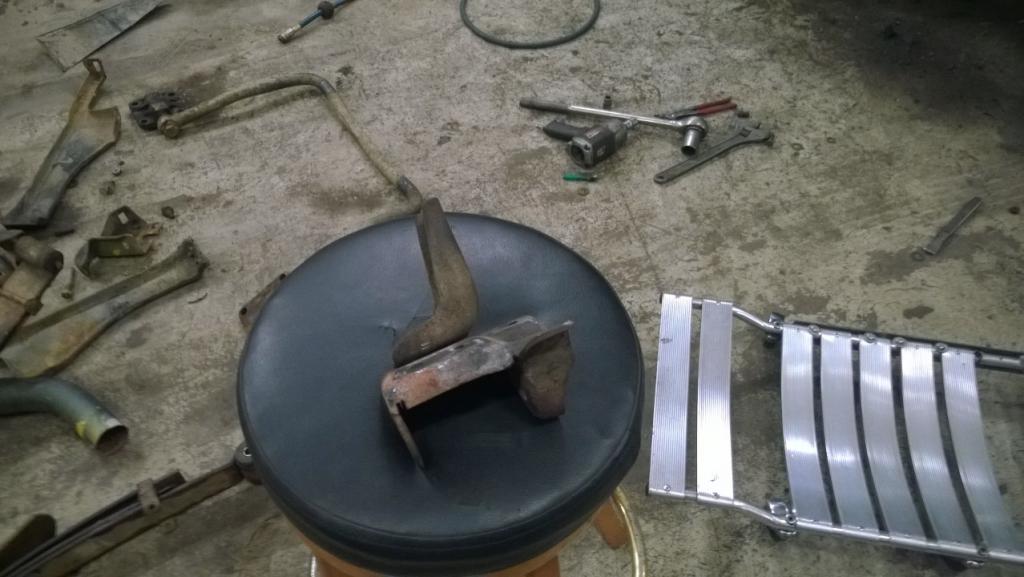

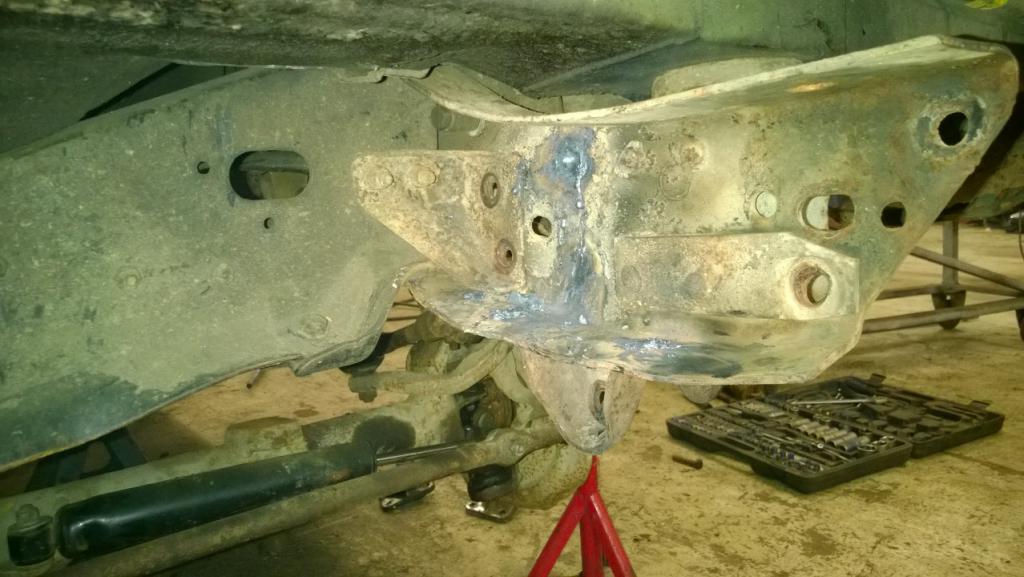

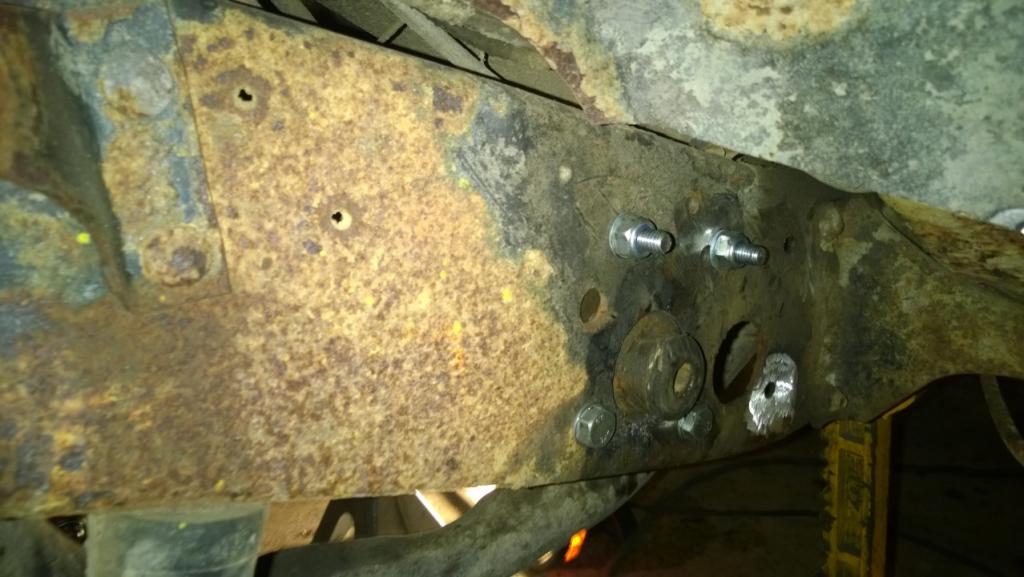

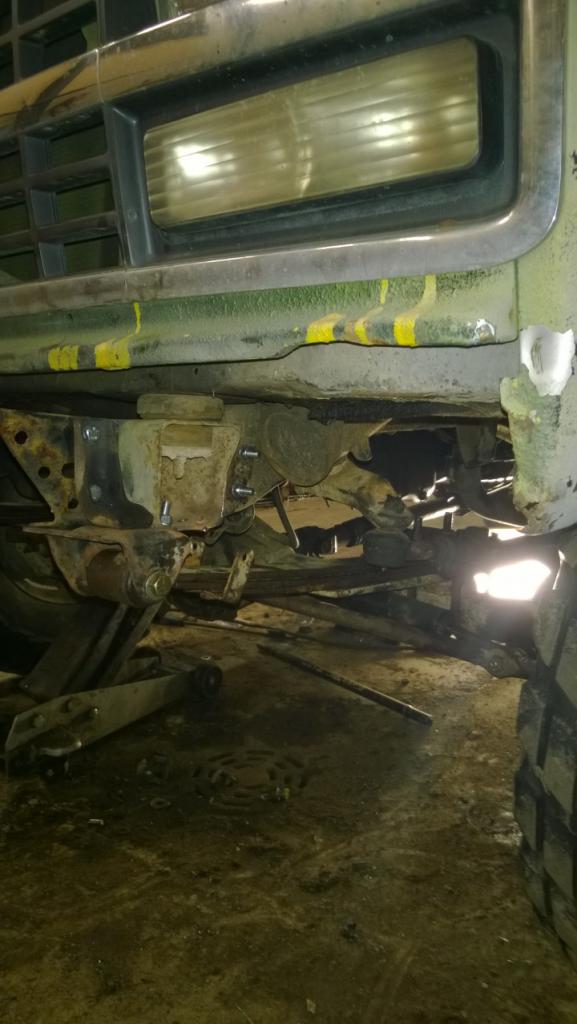

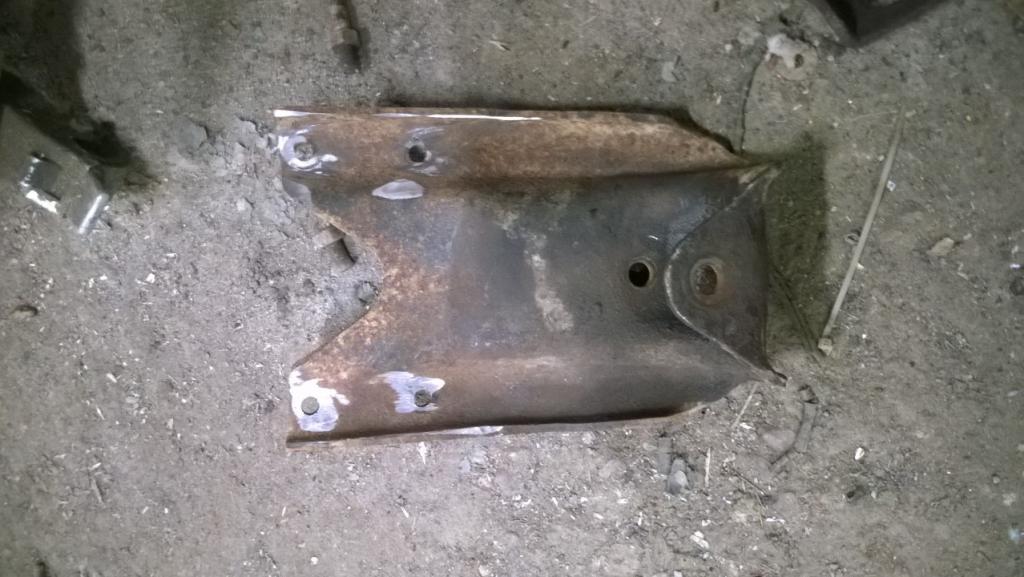

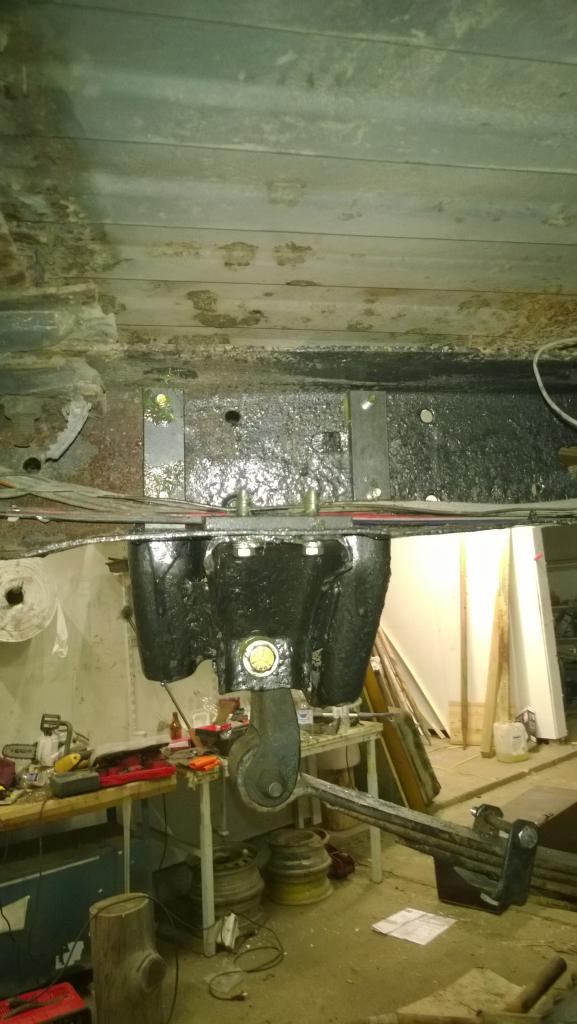

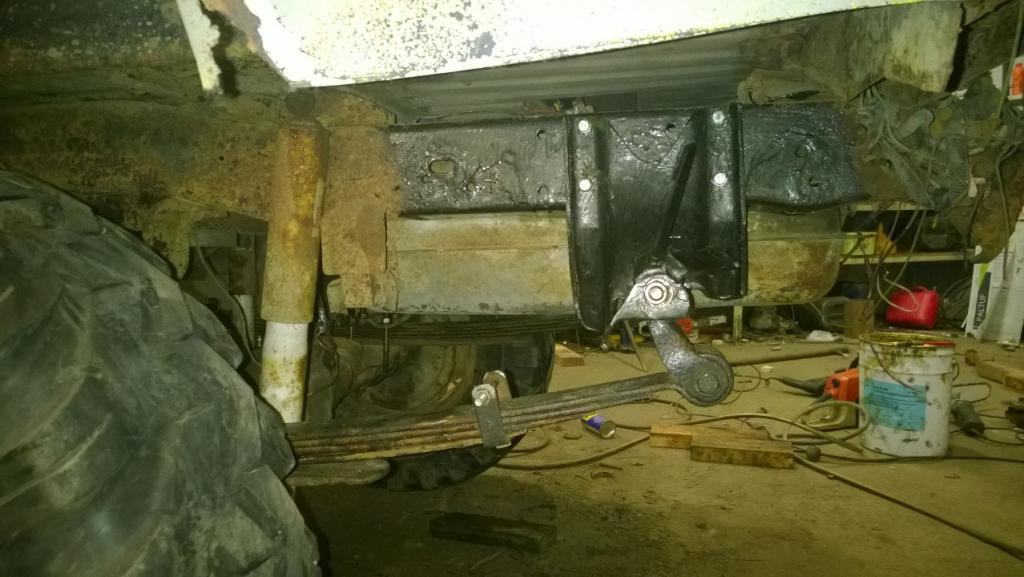

Etukorvakon niitit polttaen pois ja siirto pykälää eteenpäin. Takakiinnikkeelle paikka runkoon, muutama reikä poraten ja kiinnike paikalleen. Puslat täytyy tuonne taakse vielä vaihtaa joku kerta.

Liite 57564Liite 57565Liite 57566Liite 57567Liite 57568 Liite 57569Liite 57570

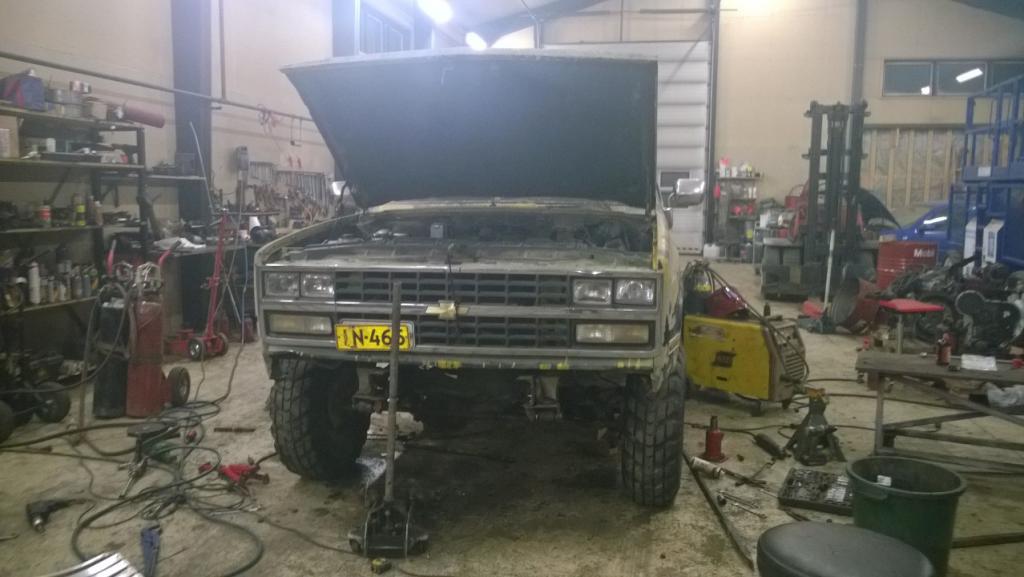

Seuraavana vuorossa olikin uusien jousien paikalleen asennus ja akselin kiinnitys. Etujarruletkut vaihtu G20 vanin letkuihin, mukavasti riittää niissä mitta vs. blazerin orginaaleihin. Jonkunlaiset välituet täytyy letkuille väsäillä ettei pääse hiertään renkaaseen. Aikaslailla riittää ulosjoustoja noilla jousilla paremmin. Tuon vanin letkunkin saa aivan kireelle kun vaan antaa akselin laskea.
Liite 57571Liite 57572Liite 57573

Pari U-pulttia täytyy vielä vaihdella ja riiput tehdä paremmin, kardaania täytyy varmaan jatkaa aavistus. Joku tuki tai ehkä vinssipeti täytyy tuonne runkoaisojen väliin rakennella. Ohjaus varsi täytyy vaihtaa korotettuun malliin. Nii ja etuiskarit täytys vielä kattella :p Yhden asian kun muuttaa niin seuraavana saa hoitaa kymmenen muuta kuntoon. Syylärikin alkoi mystisesti tiputteleen ittekseen... Etuakseli liikkui silmämääräisesti hiukan eteenpäin, mittoja ei tullut otettua ennen ja jälkeen.

Liite 57575Liite 57576Liite 57577

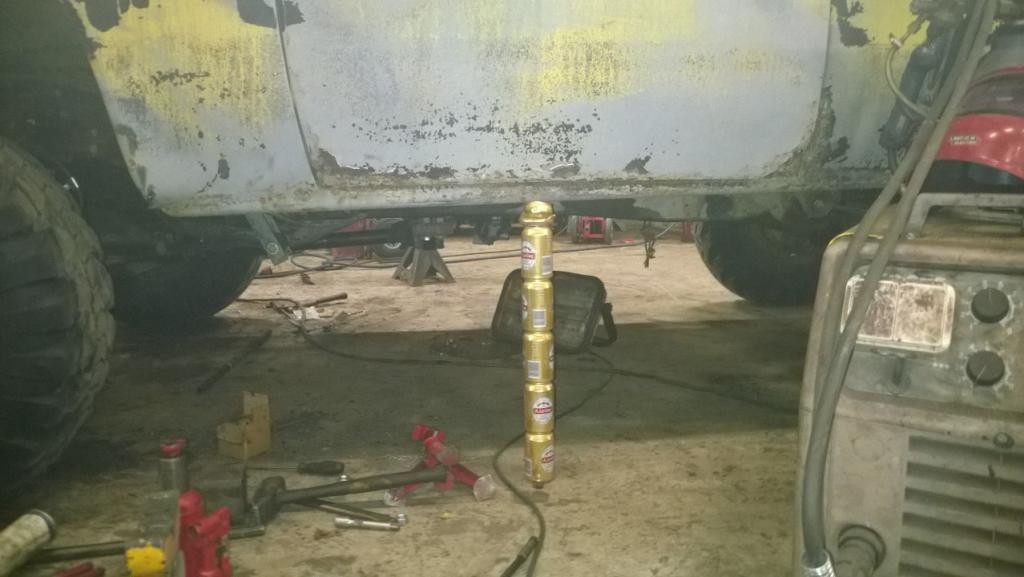

Ja pieni korkeuden tarkastus :rolleyes:
Liite 57578

Täytyy ottaa vähän venyttely kuvia kun on trukki kunnossa, sais samalla iskarien mitat ja paikat kattella. Keula nousi aikalailla samalle tasolle (ehkä??) perän kanssa, vaikuttaa ihan hyvältä ainakin vielä kun ei ole ajaa koittanut :D
Vasemmalla etujouset vaihdettuna, oikealla pelkät takajouset+kääntö.
Liite 57574Liite 57579

Kaipaakohan tuo laite etuvakaajaa? Ei välttämättä haluais sitä tunkee takaisin.

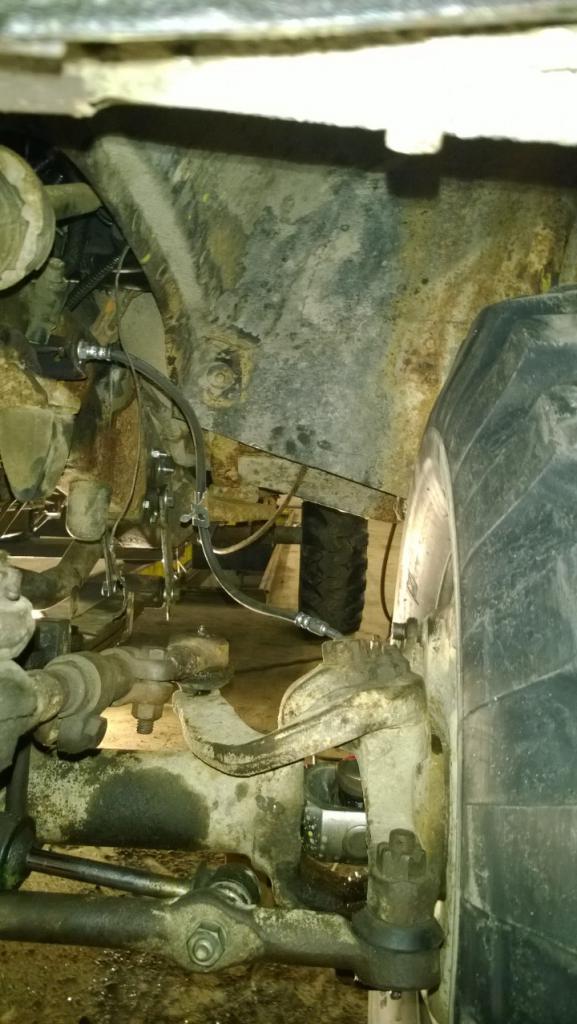

Jos toi vanin letku jää liian kireälle niin tuon letkun yläpään kiinnityspaikan voi aika helposti muuttaa runkopalkin alapuolelle.
Siinä on valmiina pulttikin johon saa letkun kiinnityskannakkeen pultattua, kun vähän muuttaa sitä.

eiköhän tuon vanin letku riitä tällä erää, täytys tuota ohjaustakin sitten enemmän mulkata siinä vaiheessa. Mut pidetään mieles jos tarvetta ilmenee:rolleyes:

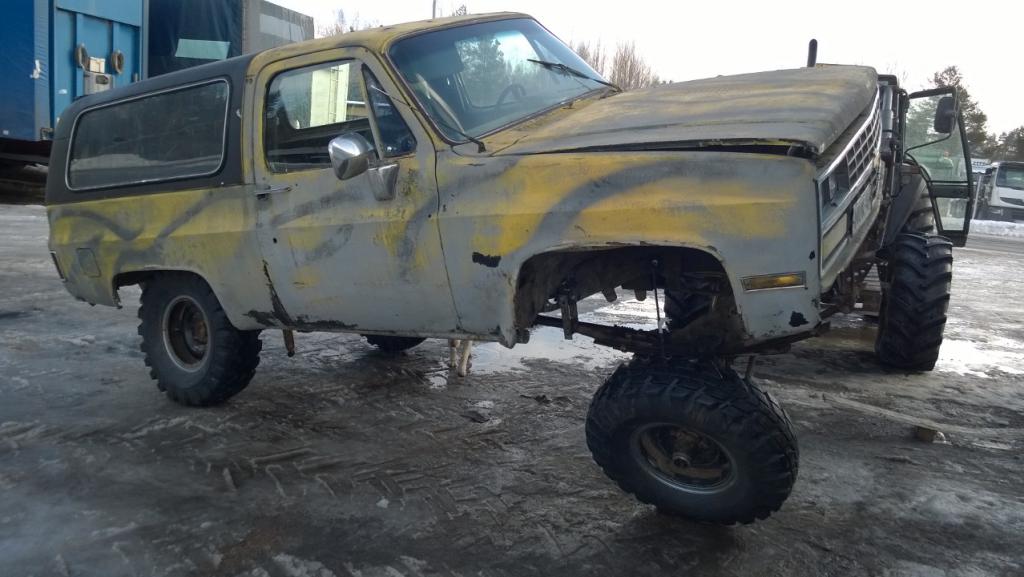

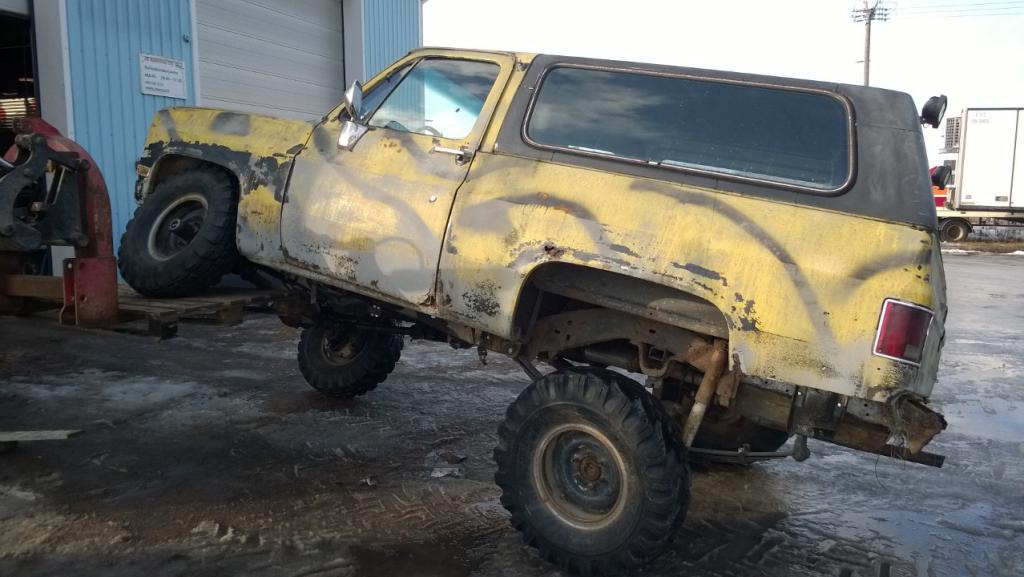

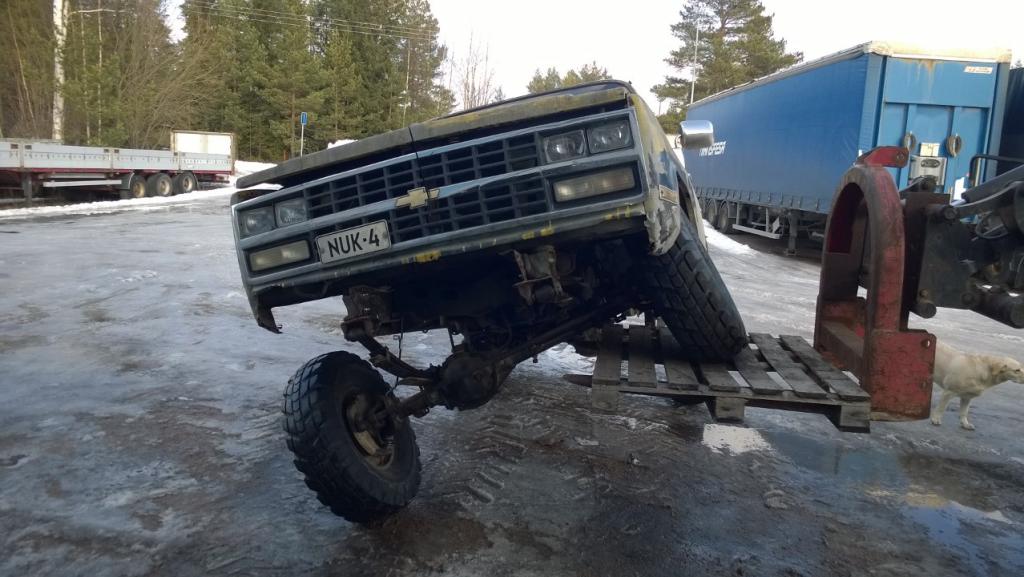

Aamuvenyttely :D Saa alkaa iskareita hommaileen...

Liite 57803Liite 57804Liite 57805

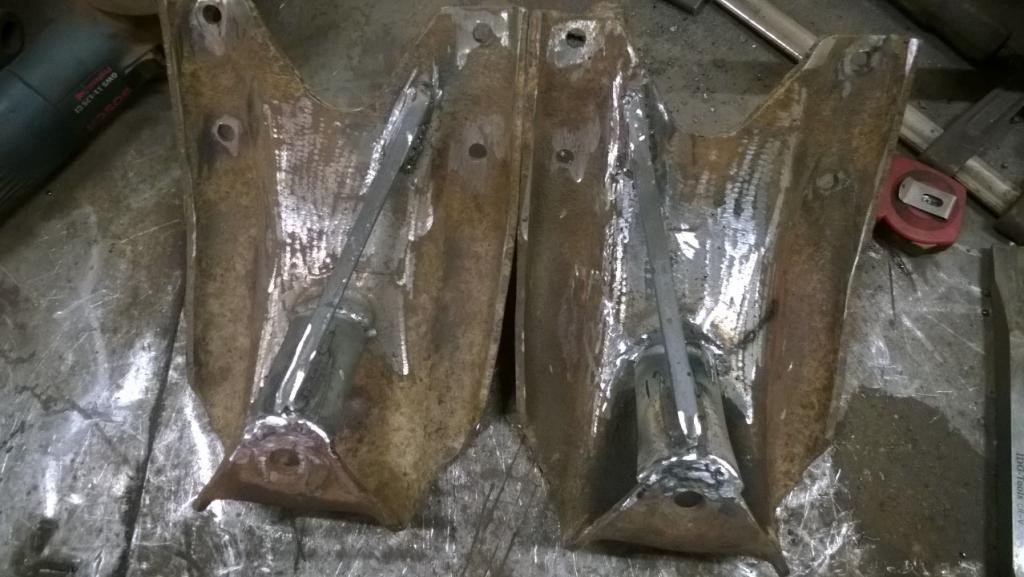

Päivän hommana olis riippujen vaihto eteen hieman tukavampiin.

Liite 57797Liite 57798

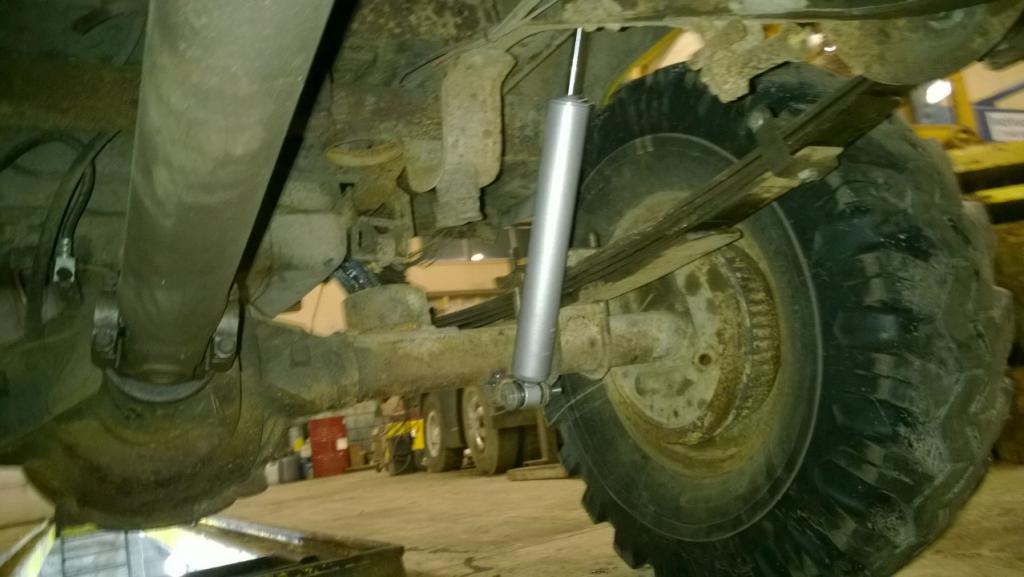

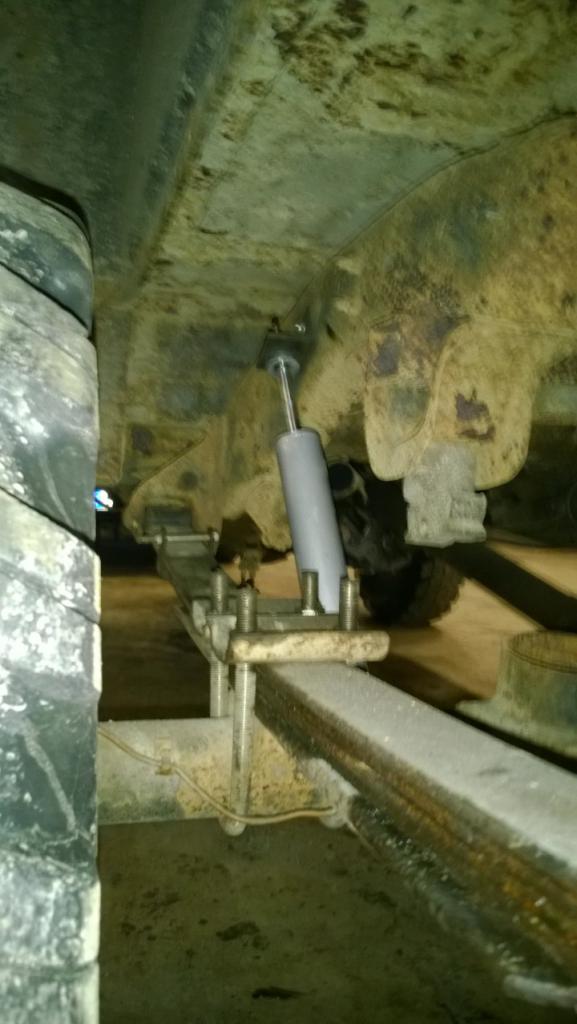

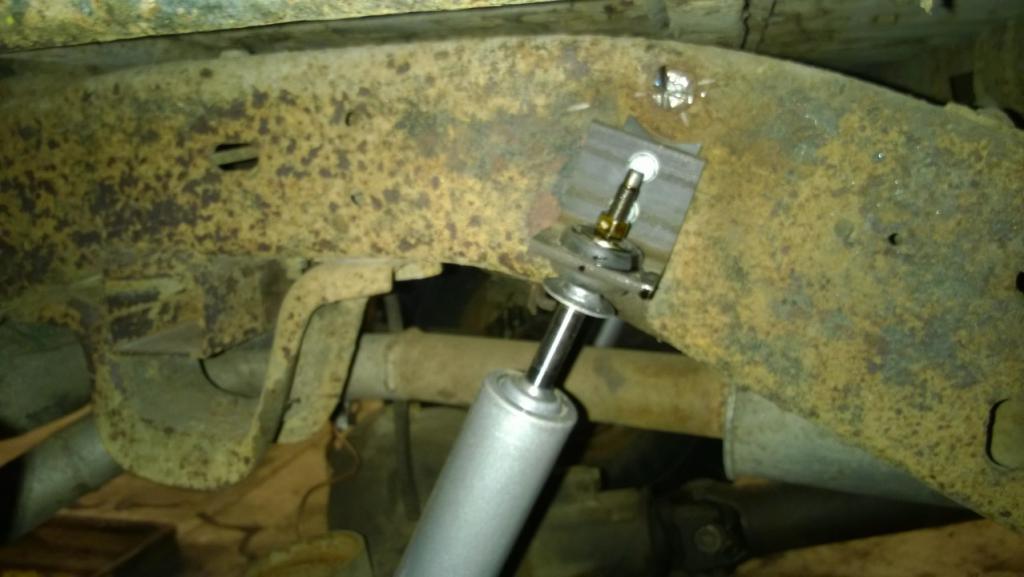

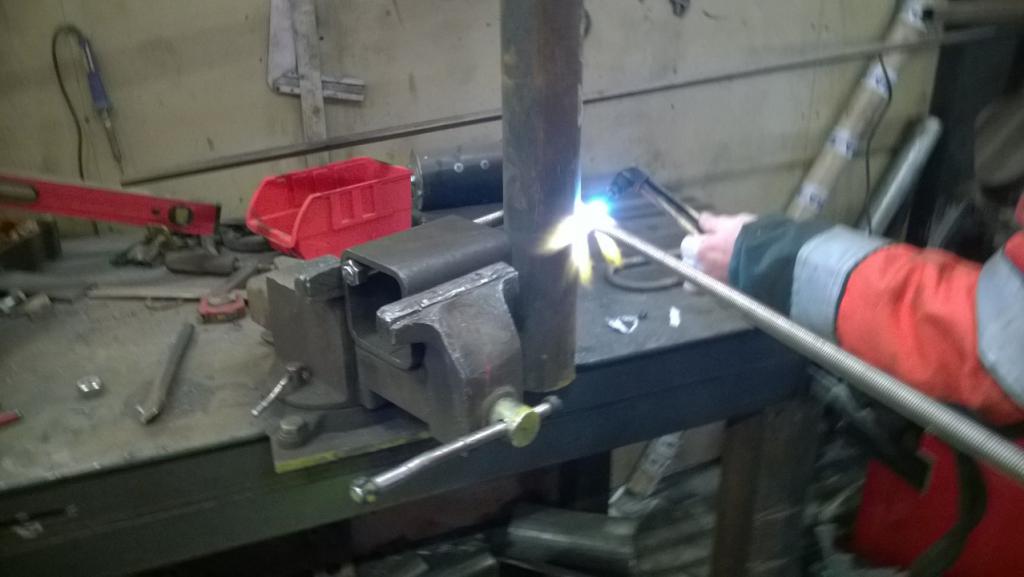

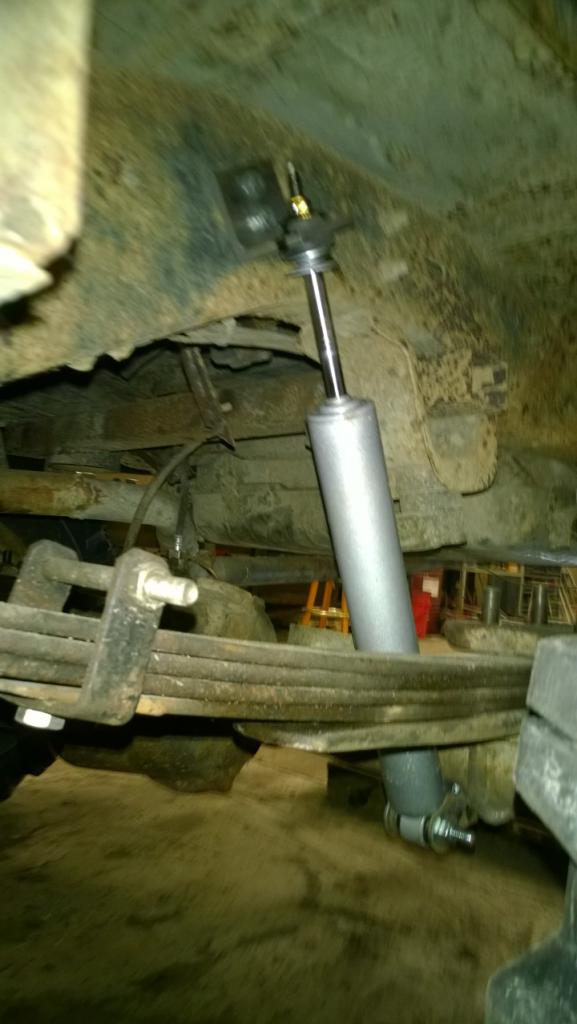

Tänään tuli kiireellä hahmoteltua takaiskarit paikoilleen. Tuleepa ainakin valmista kun joutuu kiireellä aina aamuksi siivoon laitteet pois hallista että jää tilaa oikeille töille :rolleyes:

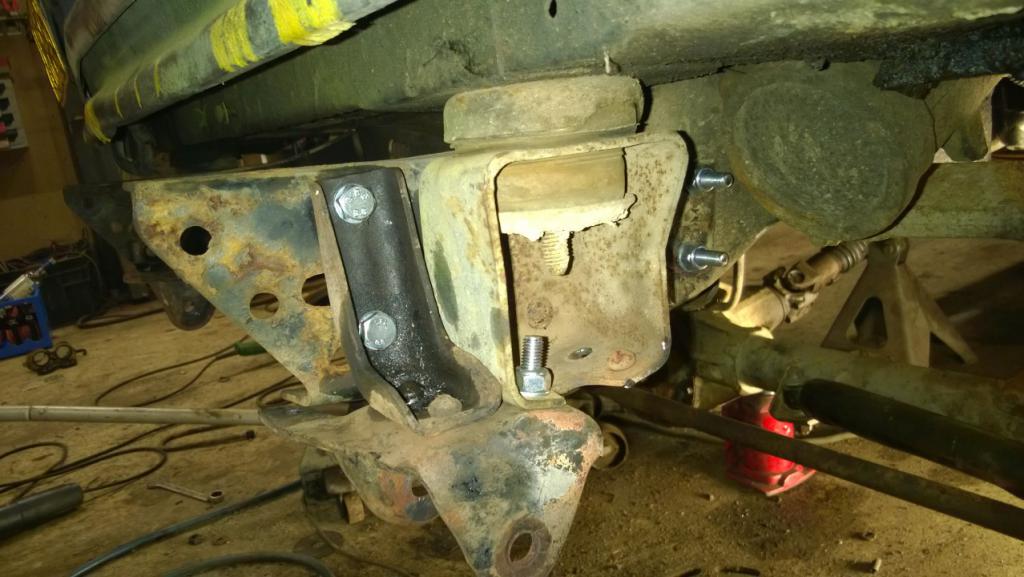

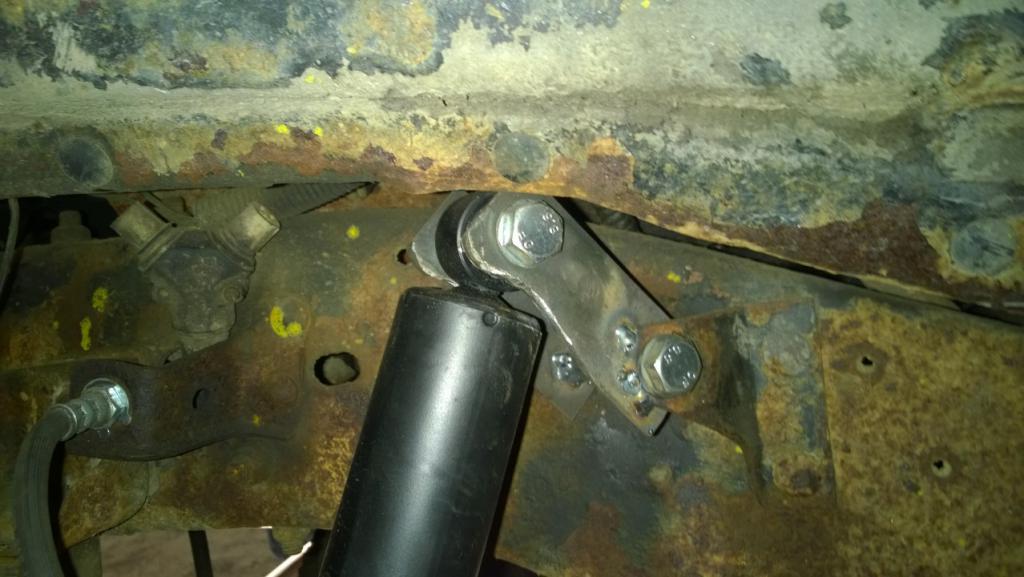

Apparin puolelle iskari pääty alkuperäiseen alakiinnikkeeseen ja ylös pulttasin kulmaraudan pätkän johon iskarin sai mukavasti kiinni.
Liite 58076

Kuskin puolella käänsin alakorvan toisin päin akselilta. Eli iskarit törröttää eteenpäin kenollaan molemmin puolin. Yläpäähän samanlainen kulmarauta kiinnitys.
Liite 58077Liite 58078

Liite 58079Liite 58080

Yläpään kiinnityksiä saattaa joutua vielä nostamaan ylöspäin kun testailee noita sisään joustoja. Helppo tuonne on onneksi pultata vaan uudet korvat jos siltä tuntuu:)
Unohtui noi suojat iskarin varsiin hommata, osaisko joku sanoo löytyykö motonetista tms. suurinpiirtein sopivia suojia tuollasille pumpuille? Ei kehtais alkaa pari suojaa tilaileen mistään netistäkään.

Etuiskareita Amerikan mailta odotellessa, täytyy noita ikäviä peltihommia alotella hiljalleen, pelottaa oikeen mitä lattiamattojen alta löytyy. Takajalkatilat on hitsattu kyllä vuosia sitten, mutta siitä eteenpäin ei ole tehty oikeen mitään. Kuskin oveen tuli uusi alakulma askarreltua.

Liite 58136Liite 58132 Liite 58133Liite 58134 Liite 58135

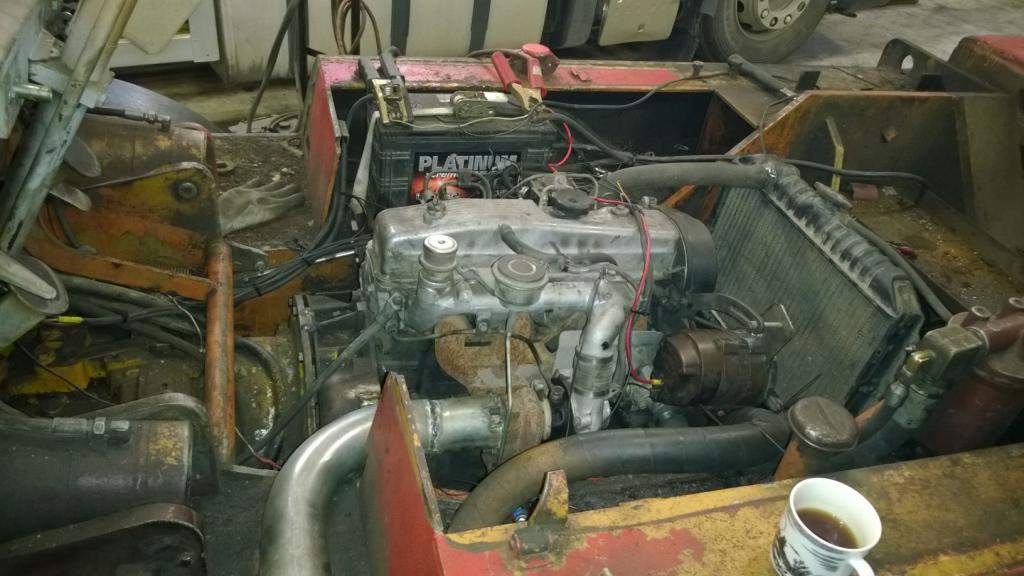

Löyty tuolle vuosia ylimääräisenä hallin nurkassa lojuneelle Pajeron koneellekin hyötykäyttöä. Kyseessä Valmetin trukki vuodelta keppi ja kivi, aikasemmin siihen oli sovitettu Perkinsin kone. Perkins hajosi ja Mitsu tilalle :D Ihan hyvin kai toimii, vähän meinaa kyykähtää kun lykkää vaihteen päälle. Mutta muuten OK, kierroksia täytyy varmaan vähän rajoittaa Perkins Max 2500 vs. Mitsu Max 4500(?) :o Vauhtipyörääkään ei ole tasapainotettu porailujen ja sorvailujen jäljiltä...
Liite 58137

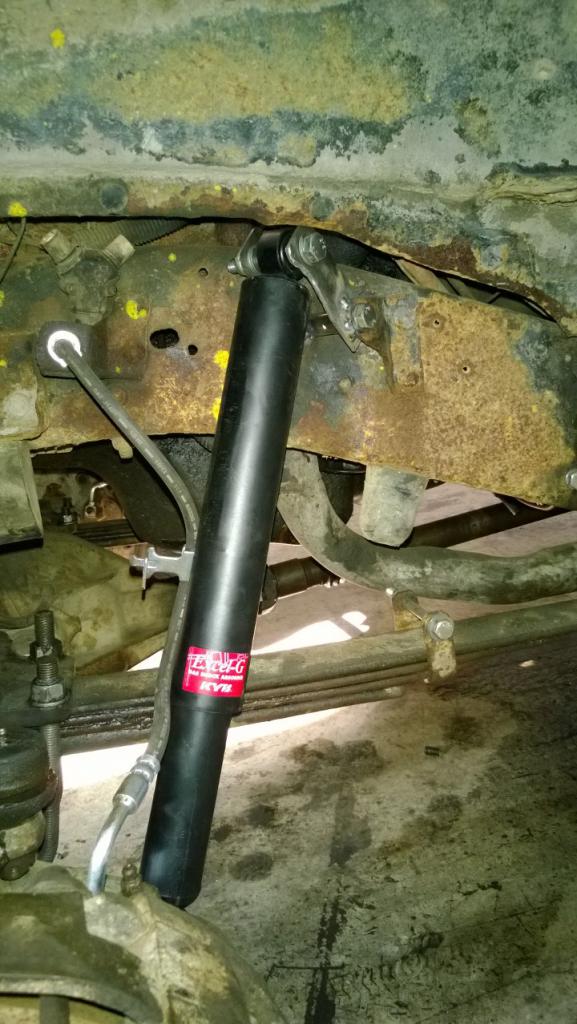

Etuiskarit löysi paikkansa. Iskarit on alunperin -94 Dodge Ramin takaiskarit, ihan mukavasti tuntu olevan liikerataa. Alapään kiinnitys orggis korvaan ja yläpäähän tuollanen pieni korotus pala väliin ettei pohjaa ihan heti.

Liite 58281Liite 58282

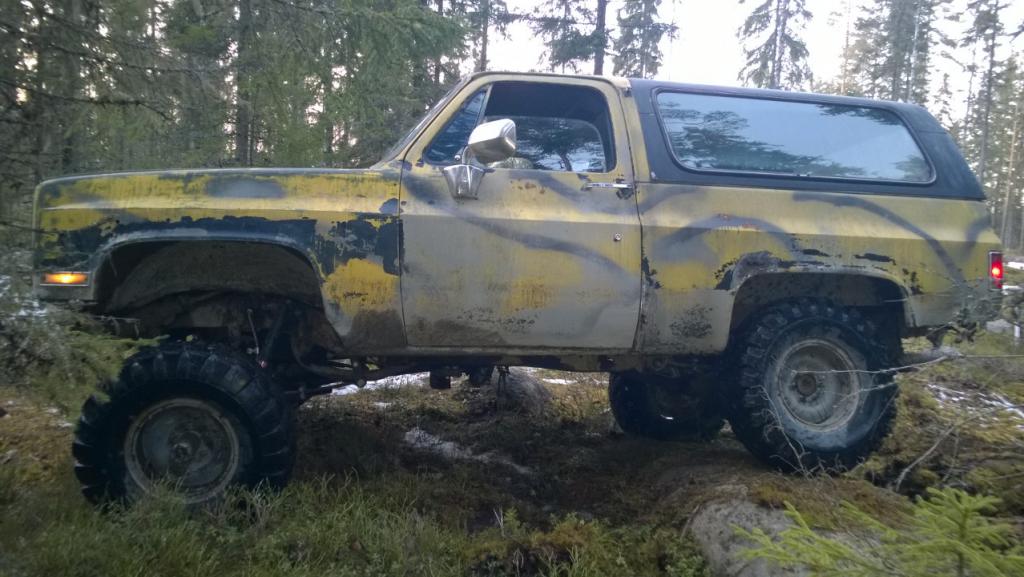

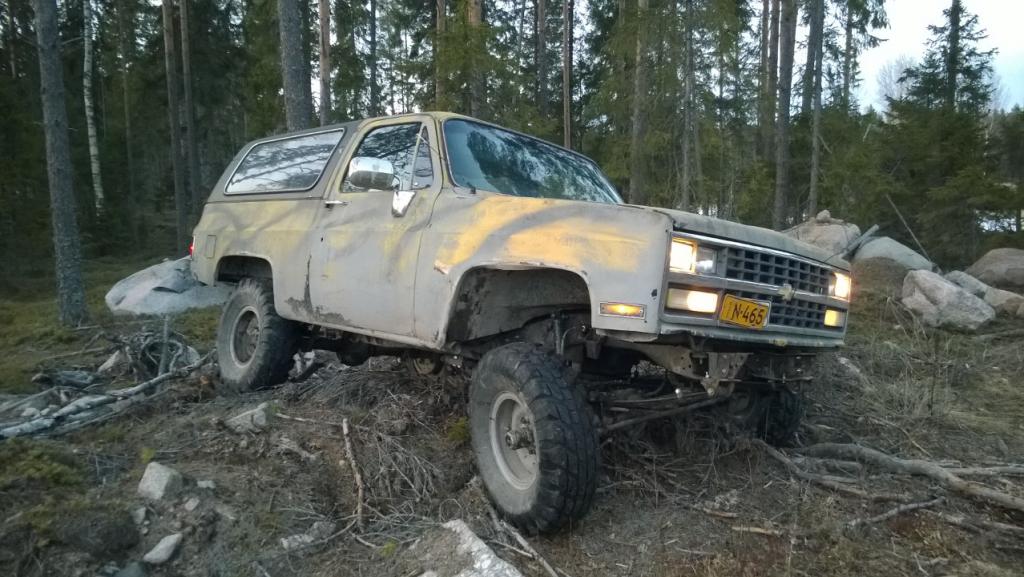

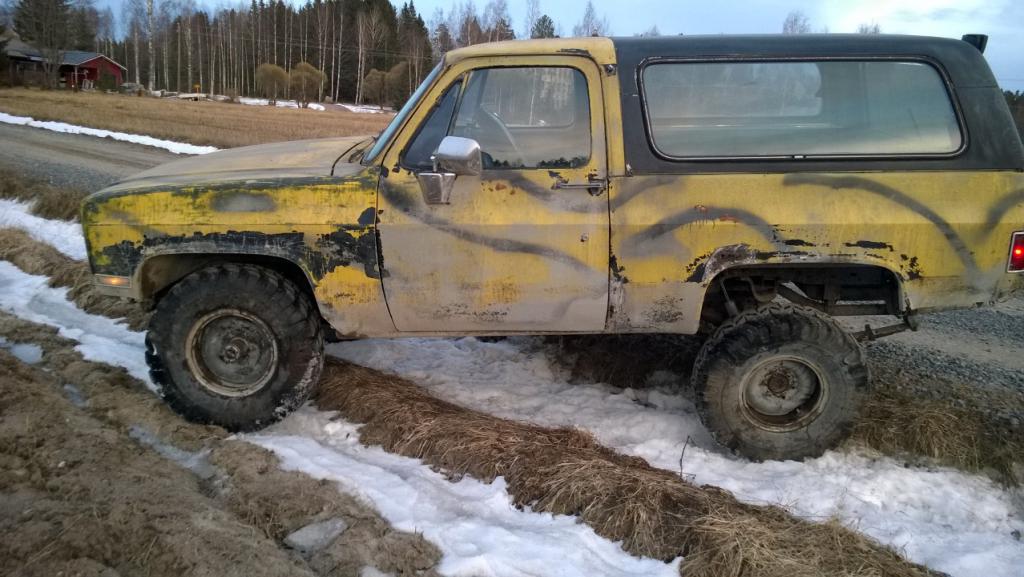

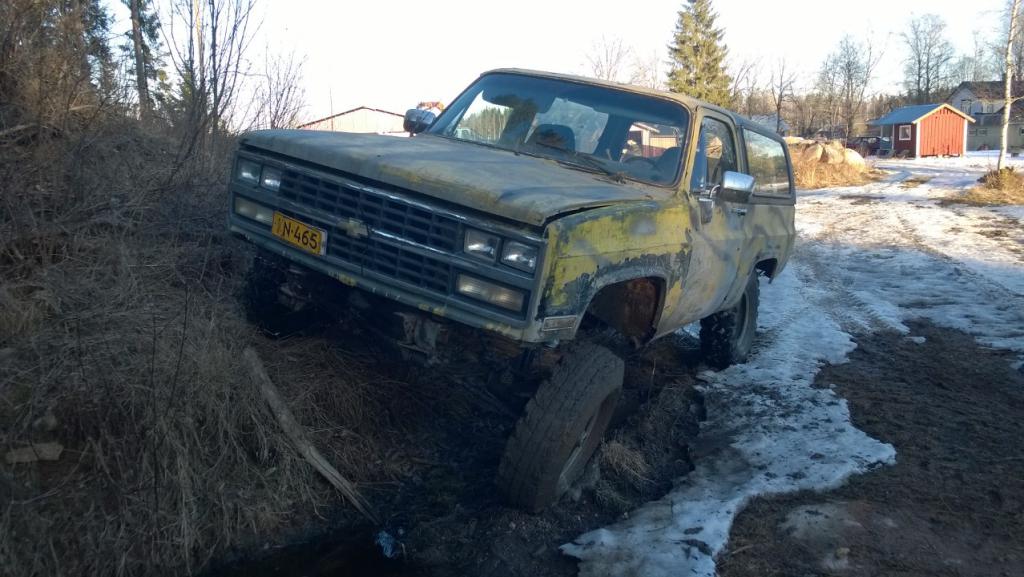

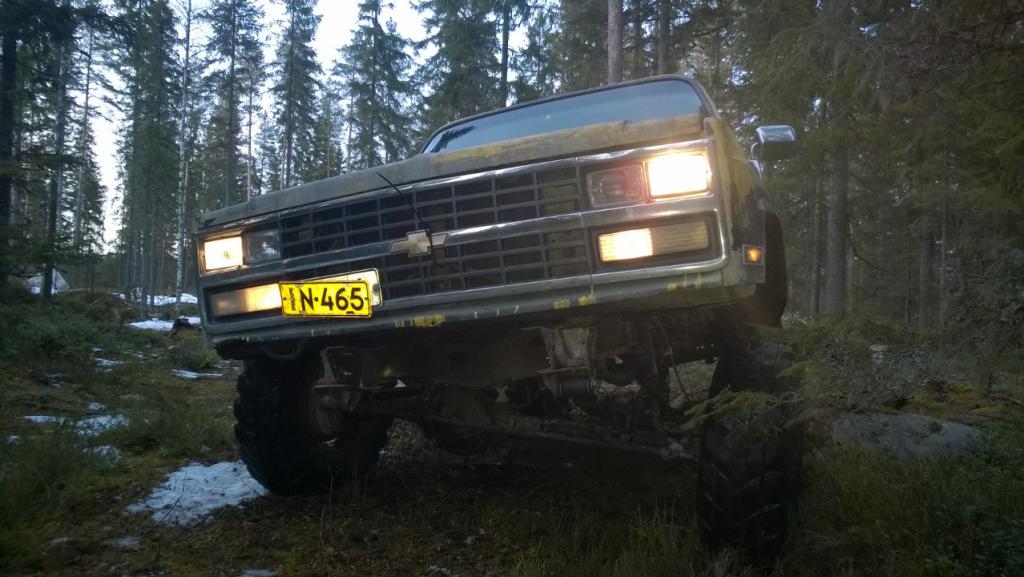

Pakko oli käydä pieni maastolenkki kokeilemas, pitkälle ei viittiny päästellä ettei tartte kävellä haeskeleen traktoria kun tuota luntakin oli vielä niin paljon paikoitellen.

Liite 58283Liite 58284Liite 58285

Iso ero alkuperäiseen tilanteeseen, alusta on sopivan "löysä" ja elää ihan eri lailla kuin ennen. Alusta muutokset tuntuu onnistuneilta, maantielläkin laite oli kuin uusi. Pientä vetelyä esiintyi, muta aurauskulmia säätelemällä löytyy helpotusta varmasti. Ja kunnon renkaat tekee taatusti ihmeitä. Pumpsteering ilmiö häiritti ihmeen vähän, odotin paljon pahempaa kun on vielä alkuperäinen ohjausvarsi sun muut paikoillaan.

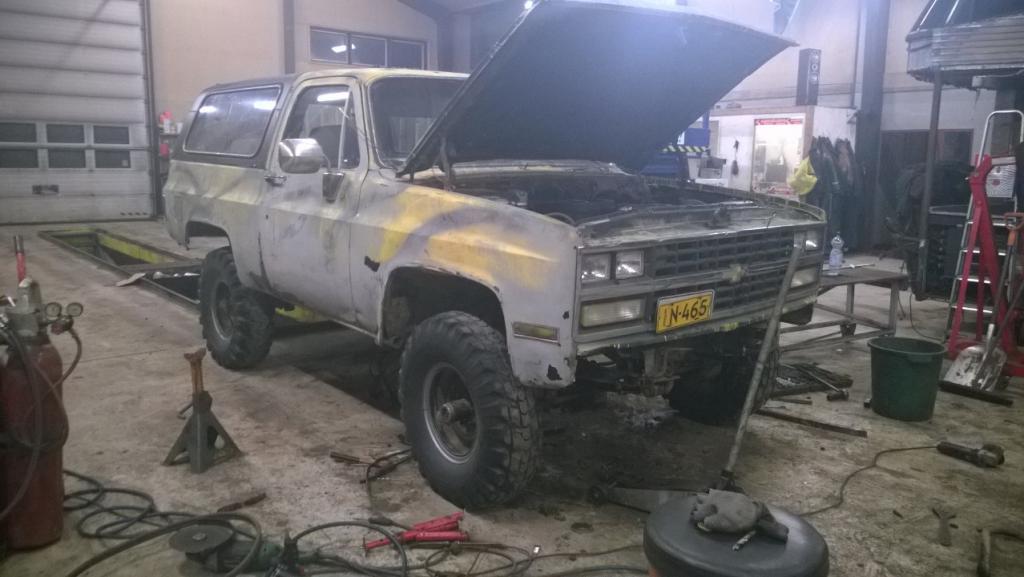

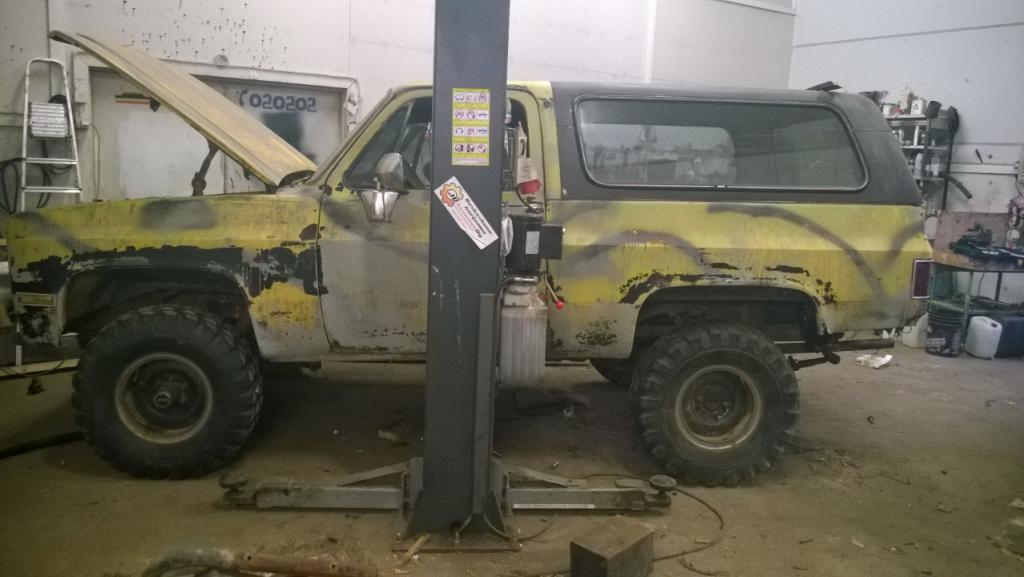

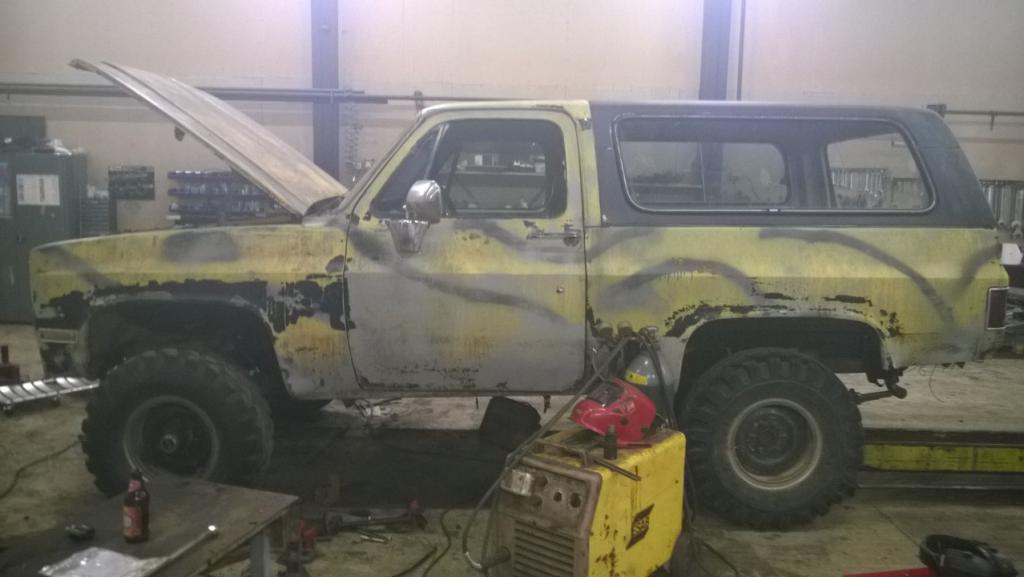

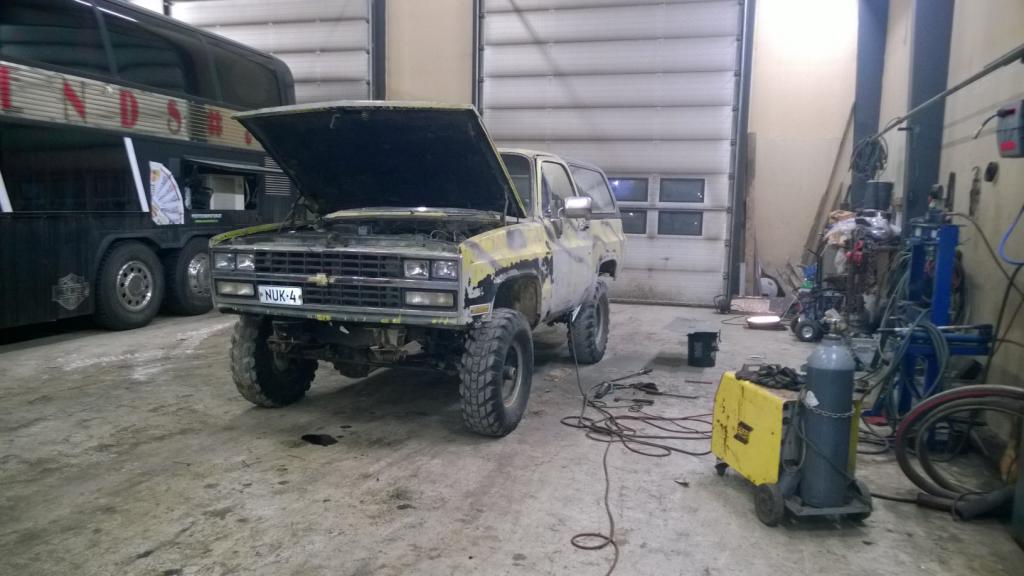

Testiajoa harrasteltu. Tuppaa oleen joka katon alla niin täyttä ettei pääse kunnolla hitsihommiin. Hyvä syy käydä aina ulkoiluttamas laitetta. Tuli laitettua sentään tilaukseen korotettu ohjausvarsi ja mietittyä tulevaa rengastusta, leimarenkaatkin löytyi varastojen kätköistä. :rolleyes:

Liite 58782 Liite 58783 Liite 58784Liite 58785

Minkä kokoiset renkaat tossa on?

Alla olevat on perus lapikkaat, 280/85 r16 tms. lähelle 35" kuitenkin. Leimalle olis tarkotus laittaa 31" Nokian nastattomat talvirenkulat:D

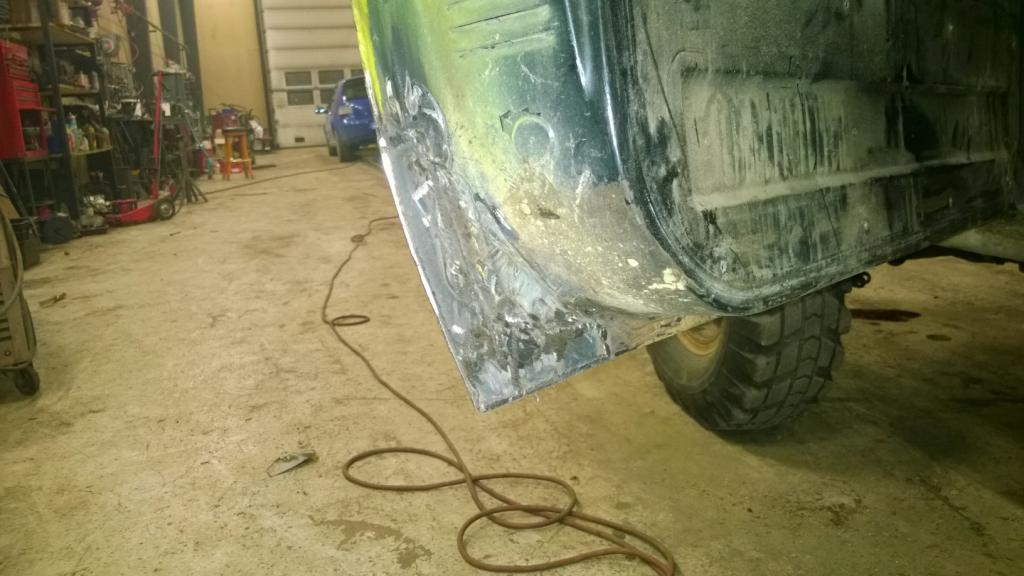

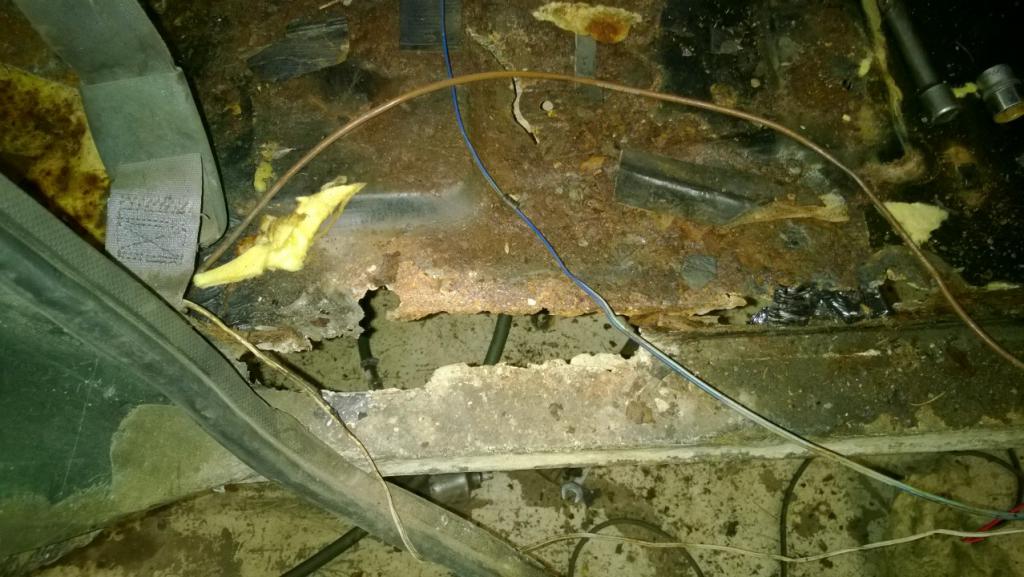

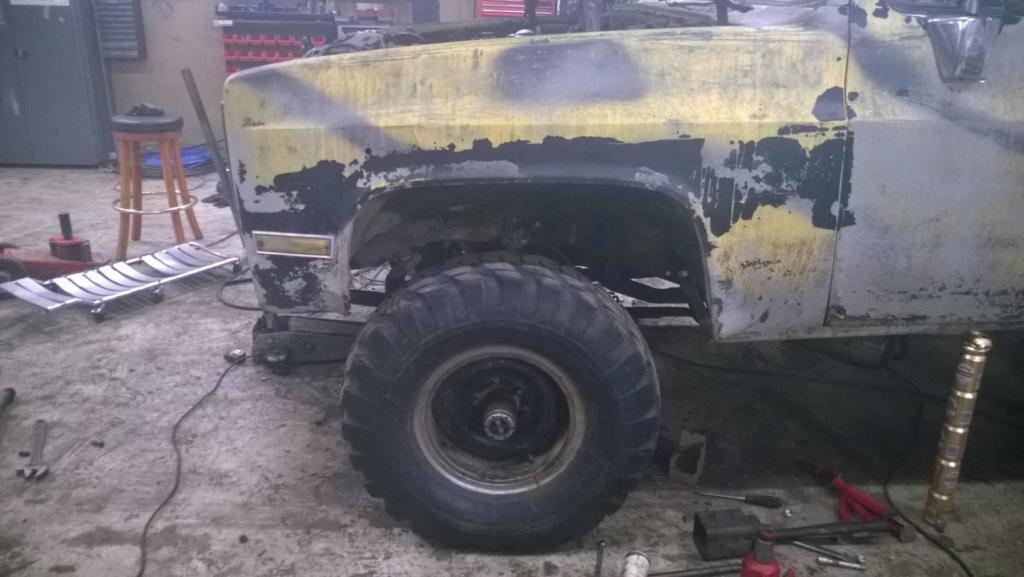

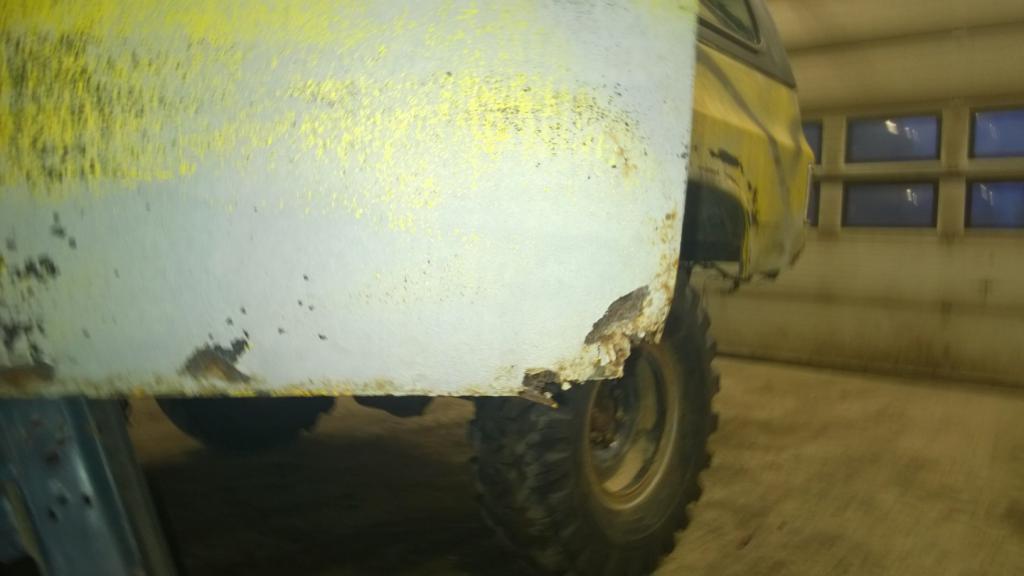

Eipä ole mätähommia pahemmin muutamaan vuoteen tarvinnu tehdä, nyt sitte taas sais sitä ihanuutta... Irrottelin apukuskinpenkin ja käänsin mattoa syrjään, ei niin paha kuin odotin:eek: Takajalkatilankulma(t) on pysyny näköjään vielä eheenä vuosien takaisesti paikkauksesta. Kuskin puolen pitäis olla parempi, näkee ny sitte kun maton irrottaa...
Liite 59022 Liite 59023 Liite 59024

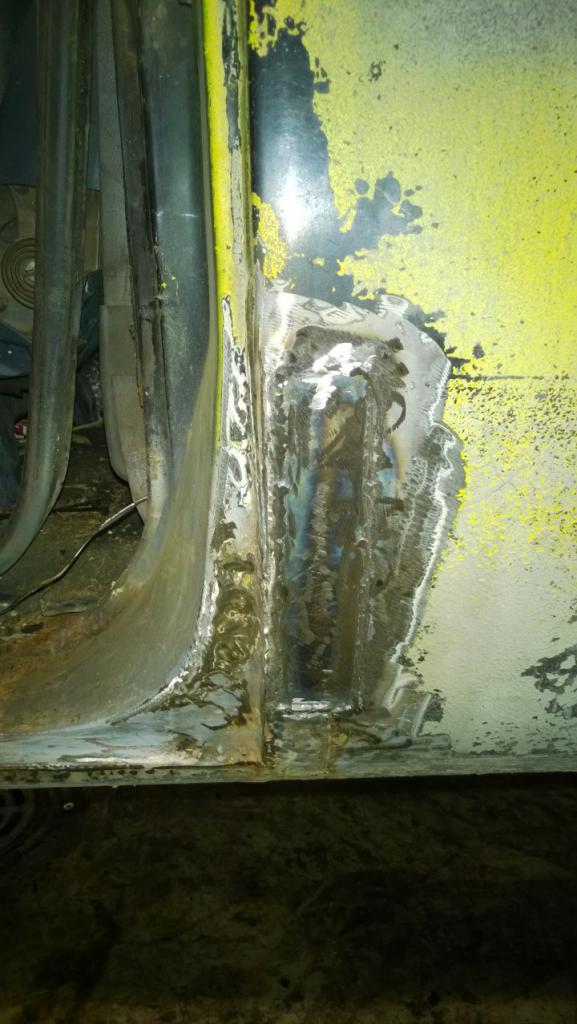

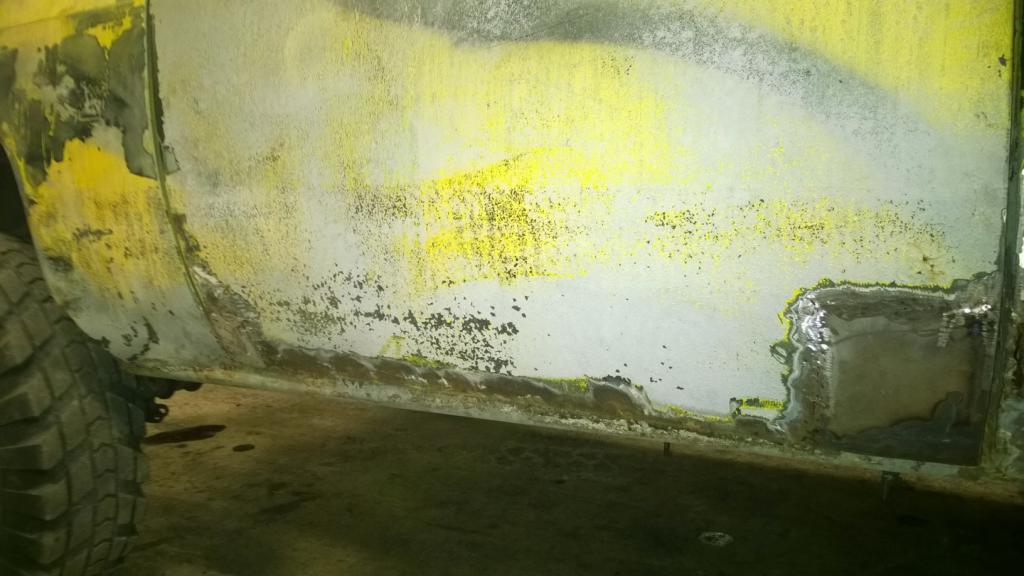

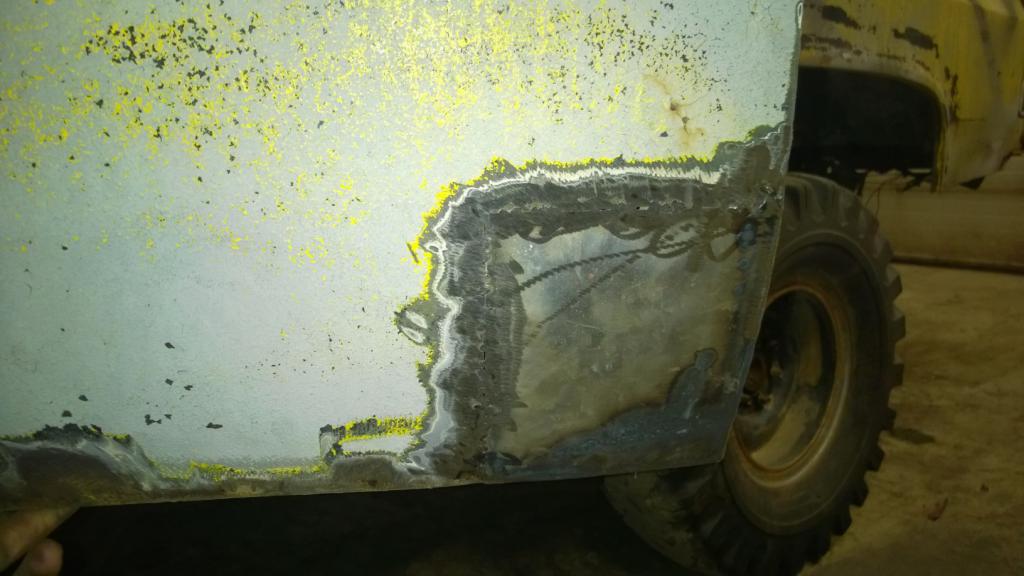

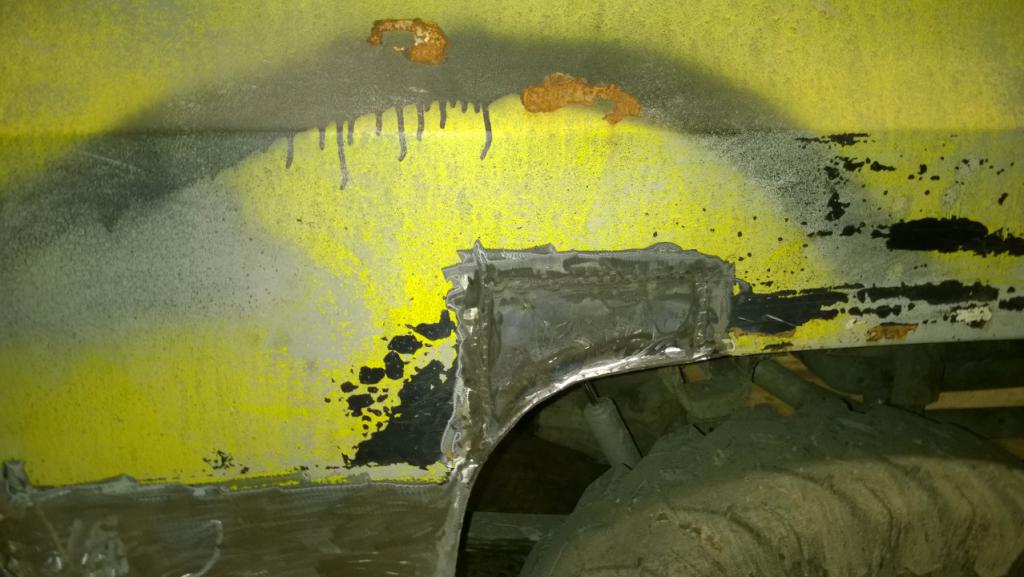

Kuskinpuolen kylkeen tuli pari paikkaa lätkästyä. Pääsee pian lempipuuhan pakkelin kans suttaan:( On tos hommaa saada toi pinta maalattavaan kuntoon, vaikka ei ole tarkoitus tosiaankaan saada aikaan mitään kiiltokuva pintaa.
Liite 59025 Liite 59026

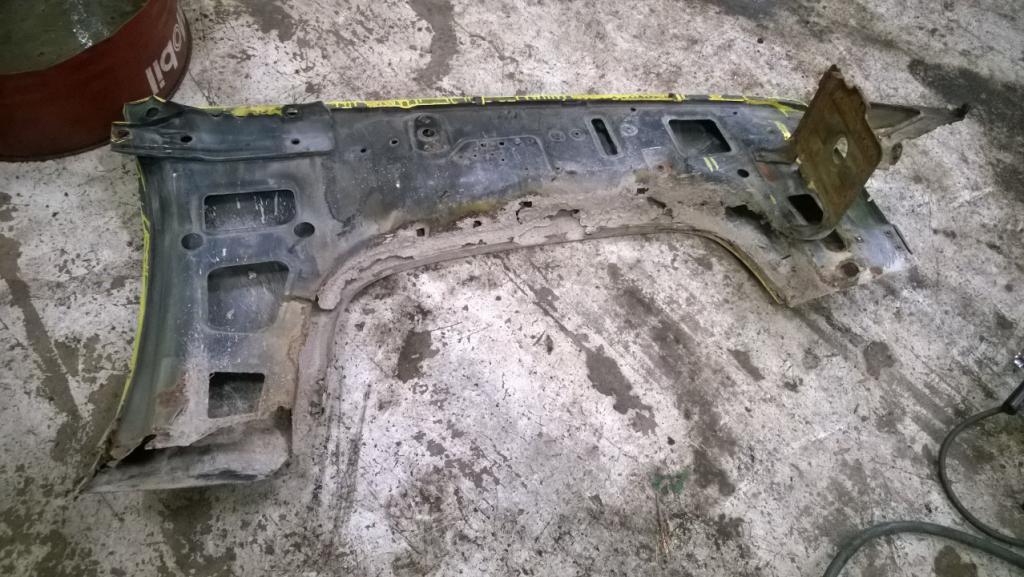

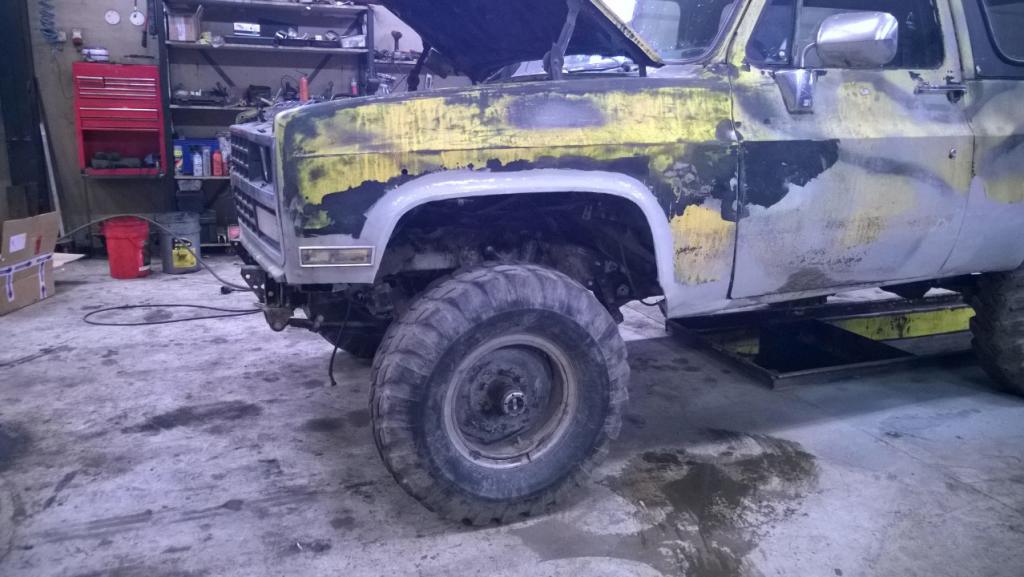

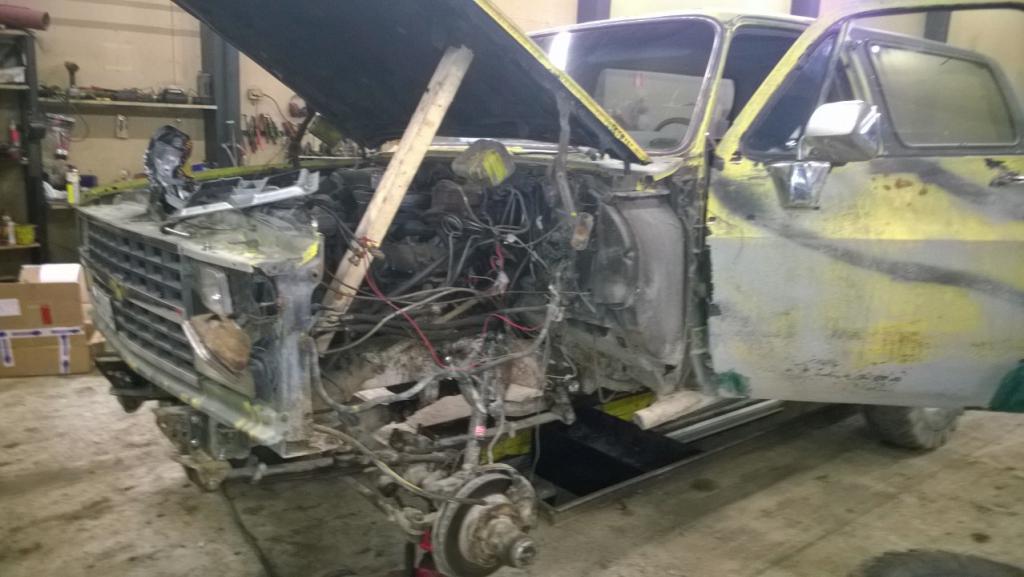

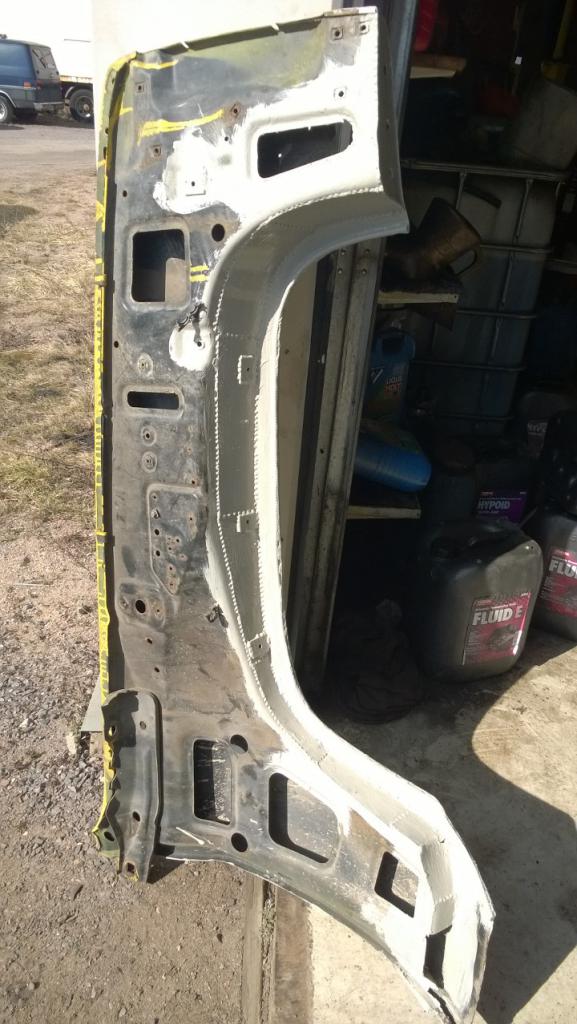

Taas on vähän nytkähtänyt etiäpäin:D Etulokari lähti yllättävän helposti pois, kaikki ruuvit aukes nätisti. Jopa sisälokasuoja lähti varsin vaivatta.

Liite 59121

Näky oli hyvinkin odotetun kaltainen. Epämääräinen helinä ja kolina keulasta monttuihin ajettaes taitaa johtua aika paljon noista etulokareista kun tukevat tuon koko "keulan" paikalleen.

Liite 59122

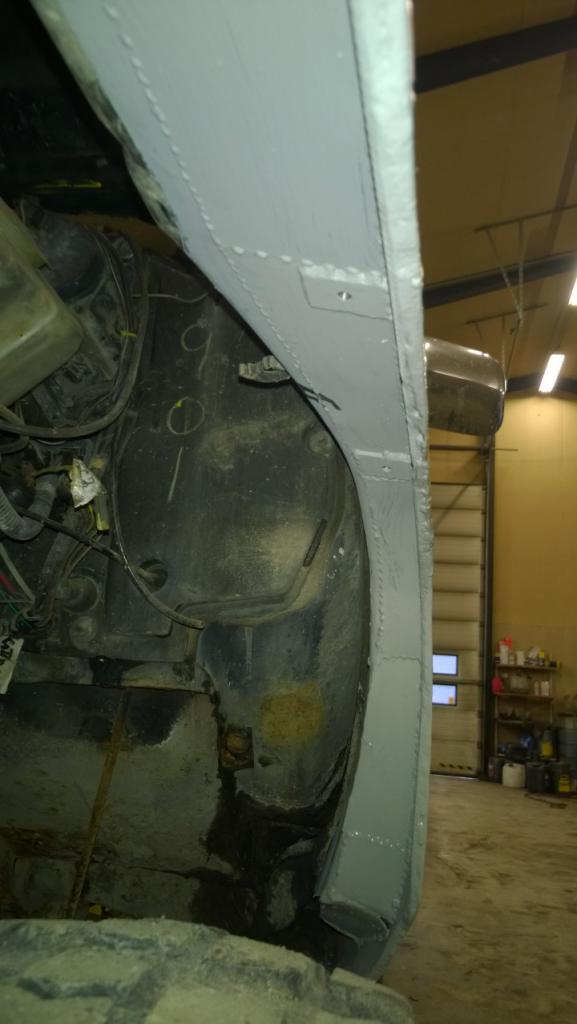

Uudella pellillä siitä selvittiin, kaaren reunaan harjateräs niin kestää vähän kolhimista.

Liite 59123

Maalin pikakuivatus nätissä kevät auringossa, ja takaisin paikalleen.
Liite 59124 Liite 59125

Eiköhän tuo siellä taas muutaman vuoden jaksele, seuraavaks tarvis sisälokasuojalle tehdä jotain (sama toiselle puolelle). Joko hitsaileen siihen hieman paikkoja tai korvaa sen jollain muovi kumi yhdistelmä hässäkällä. Onko ideoita toteutukseen, meneekö kuitenkin helpoiten vanhoja korjaamalla?

Liite 59126
