Laitetaas tästäkin tekeleestä kuvia ja jonkinlainen projekti kertomus tänne niin on esillä näin julkisesti.

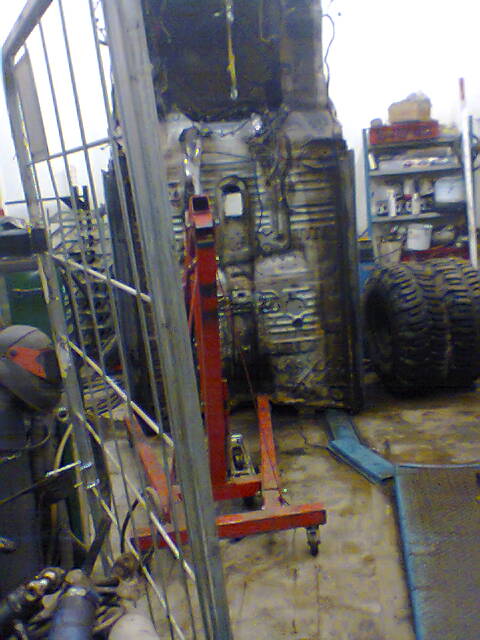

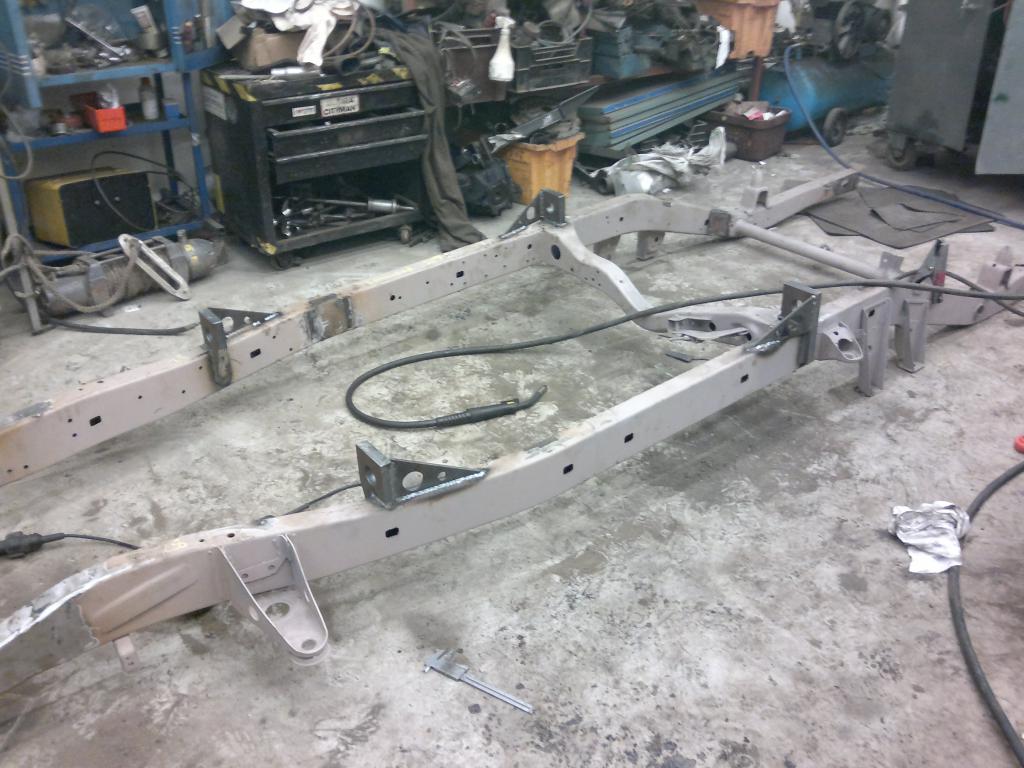

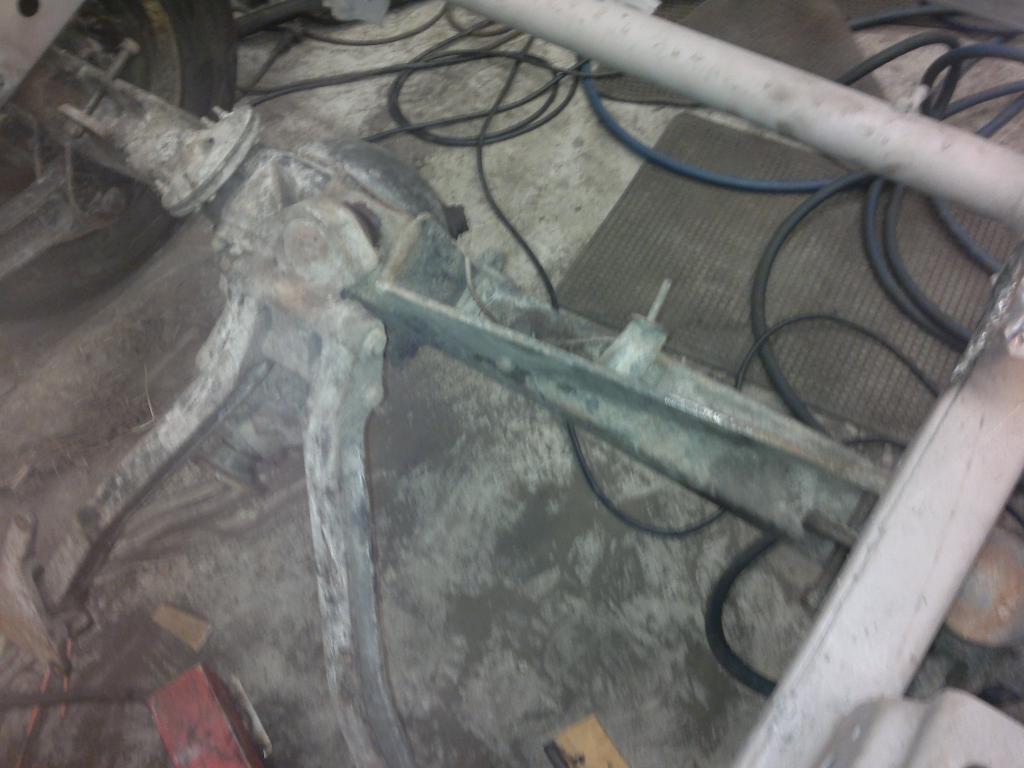

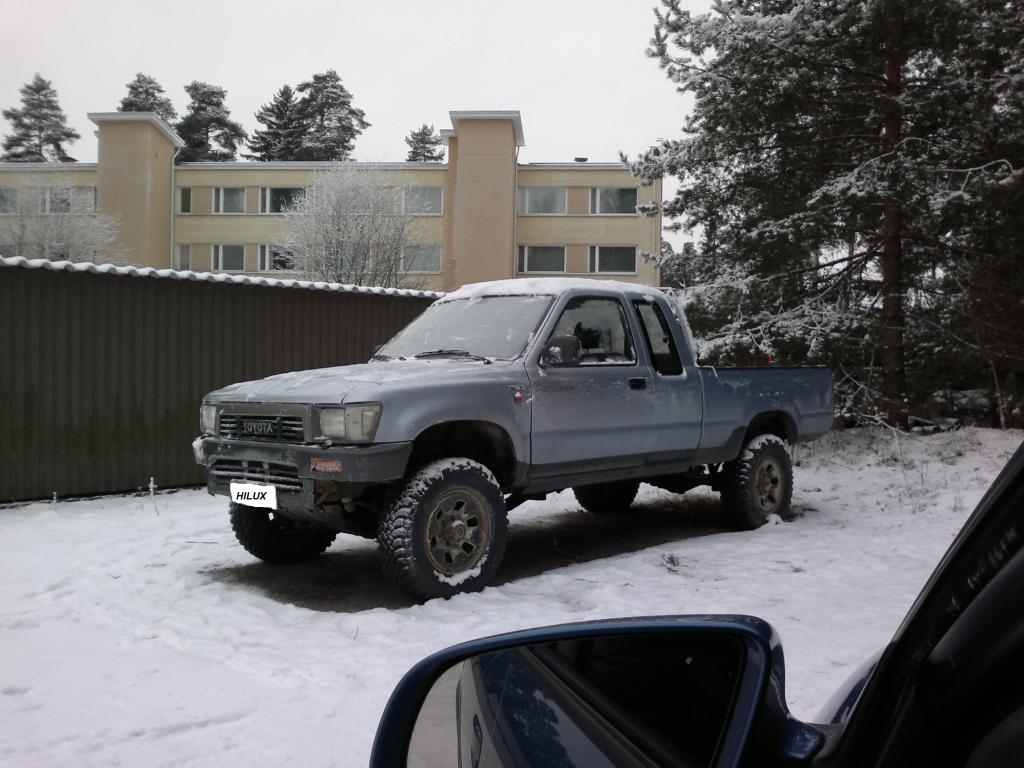

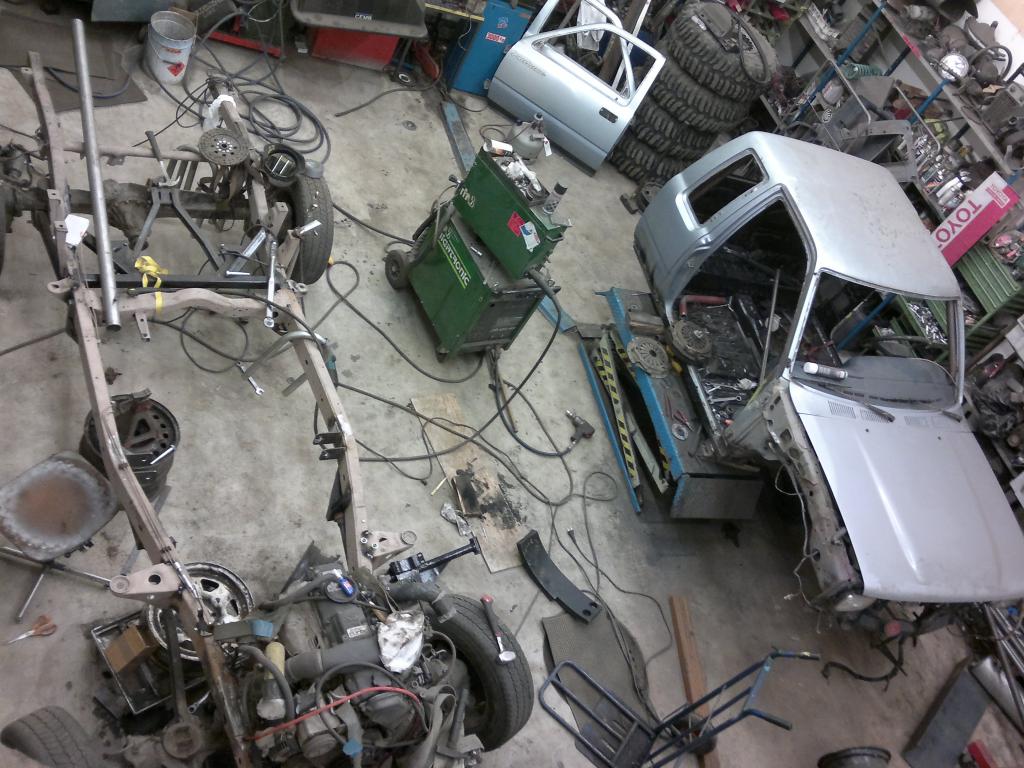

tammikuun lopulla 2014 ,porvoosta löytyi aihio, offipalstan kautta sovittiin kaupat hintakin oli sopiva sillä kone oli rikki. http://forums.offipalsta.com/attachm...1&d=1414318687 http://forums.offipalsta.com/attachm...1&d=1414318687 samalla viikolla aloitin vanhan ja tämän uudenauton purkutyöt, sillä vanhasta tulisi "varmaksi" todettu tekniikka uuteen peliin http://forums.offipalsta.com/attachm...2&d=1414319072 uudemman runko oli hitsaamaton ja hyvässä kunnossa rungon purin irti ja vein hiekka puhallukseenhttp://forums.offipalsta.com/attachm...1&d=1414319077 helmikuun alussa tuli runko hiekka puhalluksesta koska en ollut määritelly rungon väriä oli maalattu lähes vaalean punaiseksi :) http://forums.offipalsta.com/attachm...1&d=1414319954 plasmalla irti turhat korvakkeet siististi http://forums.offipalsta.com/attachm...1&d=1414319954 sitten uusia kiinikkeitä jotka oli tehty cnc plasmalla http://forums.offipalsta.com/attachm...1&d=1414320569 helmikuun puolessavälissä etuakselia alle http://forums.offipalsta.com/attachm...1&d=1414320564 taakse rangen a-linkki http://forums.offipalsta.com/attachm...1&d=1414321194 http://forums.offipalsta.com/attachm...8&d=1414321190 sitten alkoi tekniikka paketin paikalleen laitto ensin pesu punainen paketti kytkinkopan suunnasta r151 loota+v6 adapteri+ln110jakis 23boorisella akselilla+dual-case adapteri+ln46 top shift jakis 23 boorisella akselilla. -siis 2 jakolaatikkoa peräkkäin mutta lootaan jotuu laitta tuon v6 adapterin. http://forums.offipalsta.com/attachm...1&d=1414321656 laatikon sovittelua kera koneen, lopulta kone+loota pakettia siirsin vielä 5 cm taaksepäin http://forums.offipalsta.com/attachm...0&d=1414321652 kori sisälle halliin ja nosto pystyyn (aiemmin oli jo sisältä massat raaputeltu koria irrottaessa, sisä massat olivat hieman jäässä joten ne lähtivät irti helposti) http://forums.offipalsta.com/attachm...1&d=1414322694 pohjaan paine pesua ja teräs harjaa ymm. http://forums.offipalsta.com/attachm...1&d=1414322694 sitten palkkihelmojen hitsausta löyty 3mm seinämällä 50x70 palkkia http://forums.offipalsta.com/attachm...1&d=1414323338 pohjan maalaus 2-komponentti epoksilla http://forums.offipalsta.com/attachm...9&d=1414323335 sisälle lattiaan väriä myös http://forums.offipalsta.com/attachm...1&d=1414324025 loota irti ja vanhaa kytkintä kasaamaan kuulemma tilattua heavy dyty kytkin ei tulekkaan http://forums.offipalsta.com/attachm...1&d=1414324776 kaarien tekoa katolle tuli muuten porattu reijät ja hitsattua saumat kiinni sieltä. http://forums.offipalsta.com/attachm...5&d=1414324770 http://forums.offipalsta.com/attachm...3&d=1414324770 http://forums.offipalsta.com/attachm...4&d=1414324770 hyvä tulee kun maalaa vielä. http://forums.offipalsta.com/attachm...1&d=1414326698 korin kulma vahvistukset samalla http://forums.offipalsta.com/attachm...1&d=1414325789 sitten sovitusta rungon päälle eletään jo maaliskuun loppua 2014 http://forums.offipalsta.com/attachm...1&d=1414327072 sinne se meni koppaa oli koitettu jo aiemmin samalla viikolla ja todettu että konetta+lootaa voi ottaa reilusti taakseppäin http://forums.offipalsta.com/attachm...0&d=1414327067 kardaani ja loota tunneli meni uusiksi loota nousi hieman ylöspäin. http://forums.offipalsta.com/attachm...2&d=1414327067 romikselta löyty kuparoitua alumiinia kanneksi http://forums.offipalsta.com/attachm...1&d=1414327731 sitten puskurin tekoon http://forums.offipalsta.com/attachm...1&d=1414328039 mallaillaan levikkeiden kanssa http://forums.offipalsta.com/attachm...6&d=1414328034 http://forums.offipalsta.com/attachm...5&d=1414328034 |
osa 2 jatkuuu..
28 Liiteet
huhtikuun alussa sähkötyöt saatu siihen pisteeseen että valot ymm toimivat, pieni taka isku oli kun

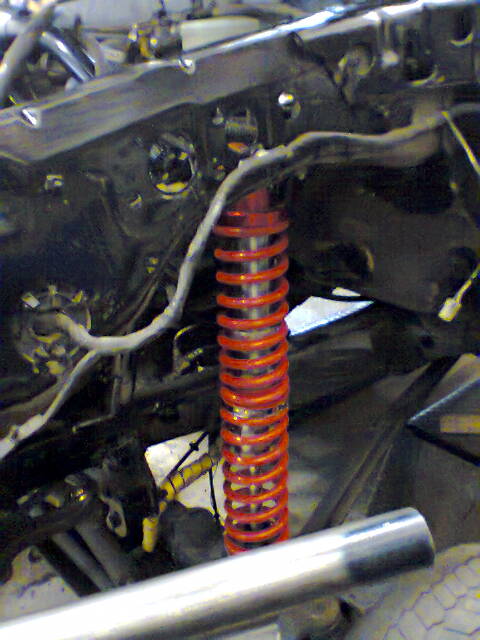

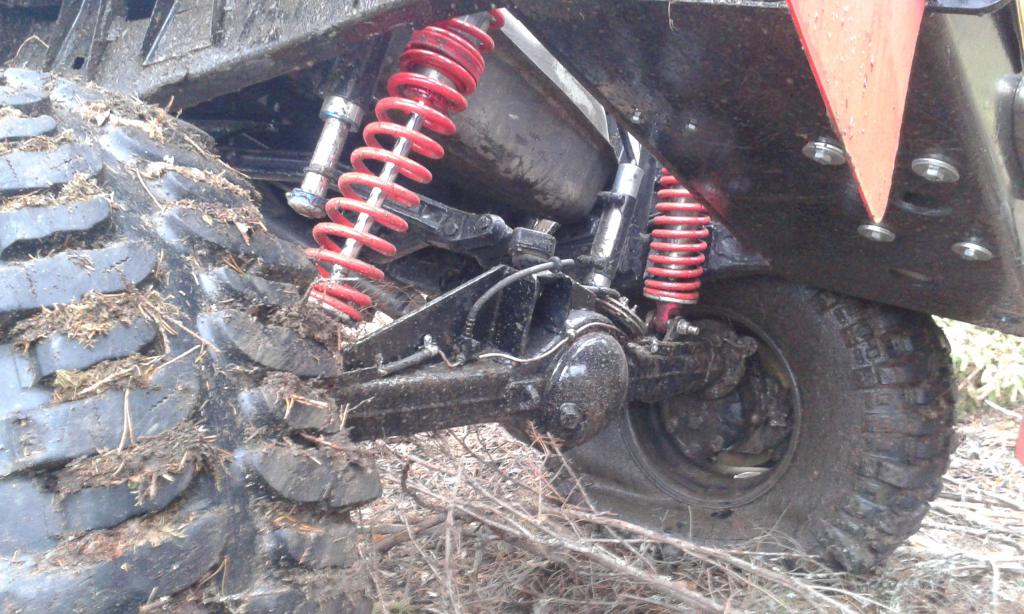

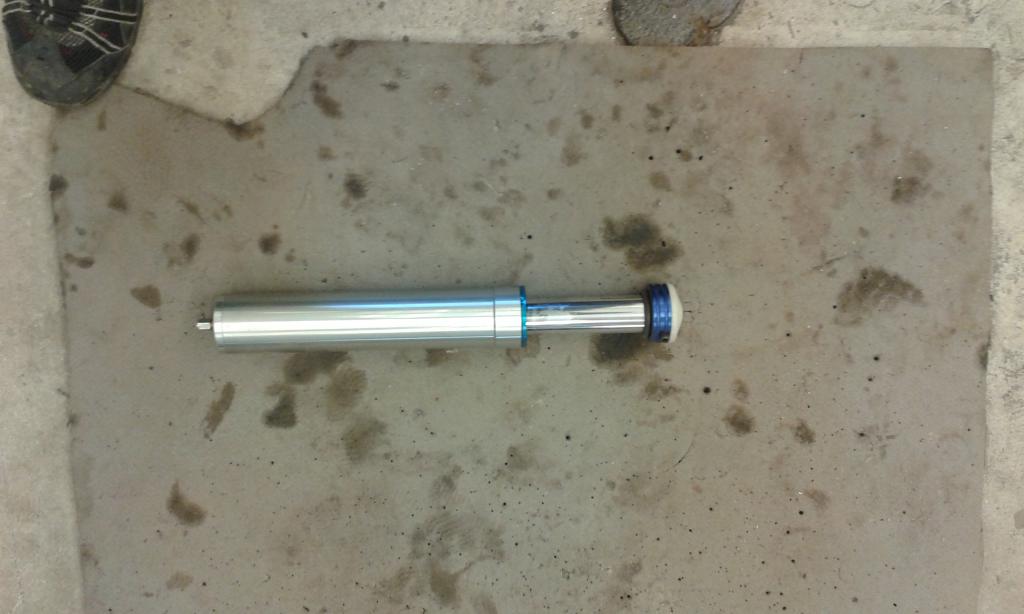

hehkun releboxi paloi hitsatessa. http://forums.offipalsta.com/attachm...1&d=1414328796 coiloverin kiinnikkeet taivutettu 4mm seimällä ja 38mm halkaisijalla olevasta saumattomasta putkesta. http://forums.offipalsta.com/attachm...1&d=1414328796 korvakkeet tehty cnc plasmalla http://forums.offipalsta.com/attachm...1&d=1414329468 http://forums.offipalsta.com/attachm...1&d=1414329468 pääsiäisen aikoihin saapui profenderin coiloverit ja bump stopit nämä hommasin offroadtarvikkeelta http://forums.offipalsta.com/attachm...4&d=1414330352 http://forums.offipalsta.com/attachm...1&d=1414330356 samoihin aikoihin väriä pintaan http://forums.offipalsta.com/attachm...1&d=1414330352 konepellistä tuli mattamusta http://forums.offipalsta.com/attachm...2&d=1414330352 sitten alkoi takaosan suunnittelu vinssipetiä taakse ,mukavan painavaa lootua reijillä vois keventää? http://forums.offipalsta.com/attachm...1&d=1414331331 porakone otti savut pihalle 100mm lenoksi terällä, uutta poraa seuraavana päivänä.. http://forums.offipalsta.com/attachm...1&d=1414331328 hiema on yli korkee edessä 400/350 jouset takana 350/250 http://forums.offipalsta.com/attachm...5&d=1414331264 lavan suunnittelua?? http://forums.offipalsta.com/attachm...7&d=1414331264 tältä palstalta löytyi tämmöiset, kaupat tuli nimimerkki BJ45:n kanssa kuitu lärpäkkeistä( 6-8mm paksua tavaraa kylläkin) http://forums.offipalsta.com/attachm...8&d=1414331264 sitten saapui hitsasttavia turvakaarenpäitä englannista ja tein pääkaaren takatuennat irroitettaviksi http://forums.offipalsta.com/attachm...1&d=1414332555 sitten liimaillaa tarroja :) http://forums.offipalsta.com/attachm...1&d=1414333208 taka lokarin kaarista tuli tommoiset niitä joutuu kuiten nyt muokkaamaan sillä rengas ottaa kiinni pikkasen takaa http://forums.offipalsta.com/attachm...8&d=1414333203 takaikkuna on pleksiä kuten noi sivuikkunatkin http://forums.offipalsta.com/attachm...5&d=1414333203 lokakuun alussa 2014 alkaa olemaan valmista katolle vielä nojailu raudat http://forums.offipalsta.com/attachm...1&d=1414333849 valmiina testi ajoon maastossa 25.10 http://forums.offipalsta.com/attachm...1&d=1414334262 http://forums.offipalsta.com/attachm...0&d=1414334256 http://forums.offipalsta.com/attachm...1&d=1414334256 joustattelua http://forums.offipalsta.com/attachm...2&d=1414334256 syylärin alle vielä pikku panssari + vaihteistolle myös. http://forums.offipalsta.com/attachm...3&d=1414334256 takana on nyt 250/200 jouset ,tuntus takapää olevan ihan hyvä http://forums.offipalsta.com/attachm...1&d=1414334945 takaa raapii kiinni, rälläkkää ens viikolla http://forums.offipalsta.com/attachm...1&d=1414336175 |
Hieno projekti!! Meinaatko leimalle? Omaan joskus himoitsin volvolaisia ja mb+automaatti yhdistelmää..
|
No nyt on peli! Peukkua täältä.
|
Ninku arvata saattaa, helvetin komeelta näyttäää
|
Asiallinen hilux. Hyvän näköistä työtä.
|

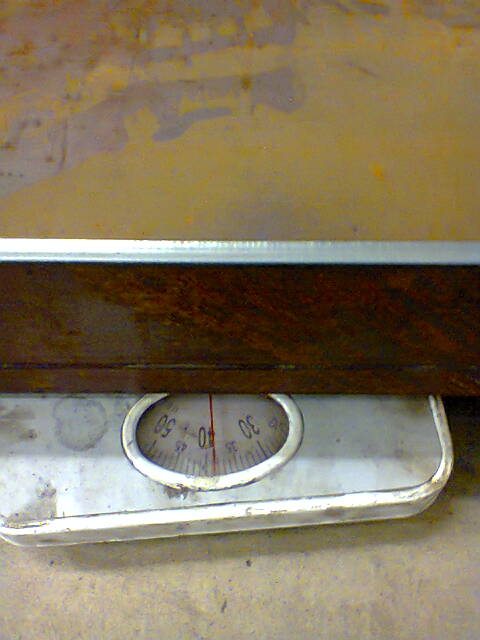

Joko oot käyttänyt puntarilla?
|
Ihan helvetin makee peli, harmittelin kun purit vanhan hiluxin mutta et turhaan. ihan helvetin makee laite ja todella siistin ne lavan taka paneelit.
|
Pirun asiallinen ja varmasti sopivan painoinen? :)
|
Kyllä rupes ahistamaan itteä, kun tätä katteli, että joutui nuin hyvä runkoisesta js korisesta hiluxista luopumaan, mutta itsellä ei ollut mahdollisuutta ehjätä kun auto porvoossa ja muutin tänne pohjoiseen...
Mukava kyllä nähdä, että on mennyt hyvään käyttöön, thumbs up! :) |
Hieno laite!
|
Lainaus:
|
Lainaus:
Kuume olis tälläkin hetkelä kova vaihtaa tuo mersu LN65 seen, mutta vaatii vähän fiksausta ennen ko kehtaa vaihtaa |
Lainaus:
|
Onko noi takana olevat jakarit katkastu? Komea on auto.
|
Onko tämä nykyään leimattu ja käytössä?
|
Lainaus:
|
Lainaus:
|
Yksinkertaisesti todella hieno
|
Onko leimattu ja minkalaiseksi? Ja tarkotan esim. Huoltoauto vai joku muu semmonen ku lava on nii pieni
|
