1:8 Grave Digger
Tulipas aloiteltua tämmöinen projekti vaihteeksi, eli vaikkei nyt oikea auto olekkaan, niin kaiketi sopii tälle foorumille kuitenkin, kun en rc-auto foorumeilla juurikaan käy.
Vehje tulee pohjautumaan Kyoshon Mad Forceen, ja säilyy myös nitro moottorisena, kun eihän monsteriin mikään sähkömoottori sovi...:cool: Tulostin kuvan oikeasta Diggeristä suoraan mittakaavaan, joten kuvasta saa hyvin otettua mittoja runkoputkille. Eli tämän mukaan mennään. http://forums.offipalsta.com/picture...ictureid=83685 Ja eilen ehdin jo vähän runkoakin aloittelemaan. Materiaalina 6mm HST putki. http://forums.offipalsta.com/picture...ictureid=83682 http://forums.offipalsta.com/picture...ictureid=83683 http://forums.offipalsta.com/picture...ictureid=83684 Ja vielä pari kuvaa koristakin. http://forums.offipalsta.com/picture...ictureid=83681 http://forums.offipalsta.com/picture...ictureid=83680 |
hieno
|
Ideoita saa esittää siihen, että mistähän materiaalista nuo kallistuksenvakaajien välitangot kannattaisi valmistaa, niin että ne toimisivatkin kunnolla tämän painoisessa vehkeessä.:confused:
|
V8 motti ois hyvä..:cool:
|
Ja tästä sulle kiva video antamaan motivaatiota projektiin:
http://www.youtube.com/watch?v=mmQjOAVNXBQ (eihän noissa muuta yhteistä ole kuin rc mutta silti..) |
Lainaus:
|
Lainaus:
|
Alkaa runko pikku hiljaa jo muotoutua. Melko hidasta puuhaa sovitella pikku pätkiä sinne tänne, mutta eiköhän se siitä aikanaan valmistu!:D

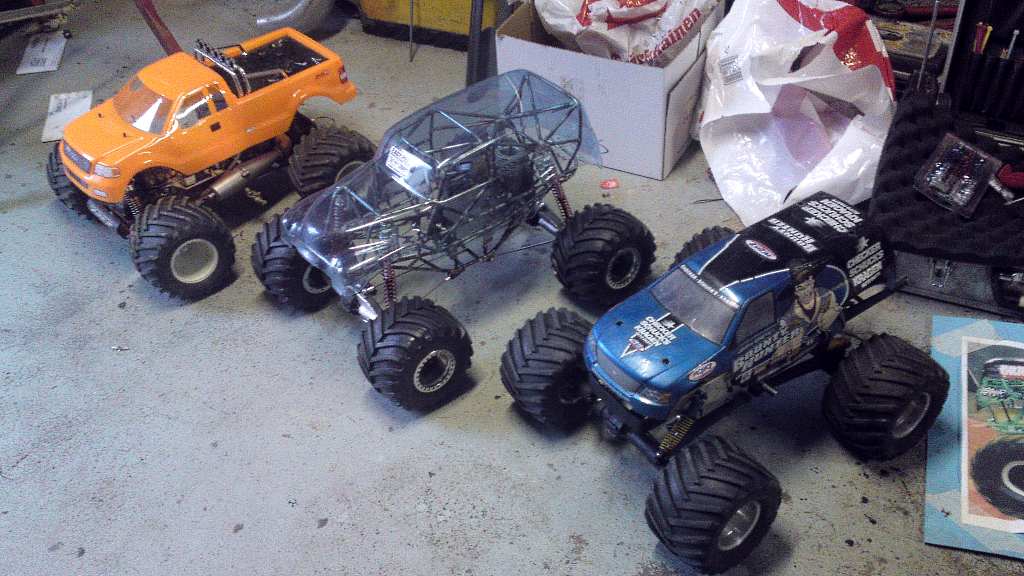

Pientä vertausta vakio Mad Forceen. Akseliväli pidentyy noin 70mm. http://forums.offipalsta.com/picture...ictureid=83705 http://forums.offipalsta.com/picture...ictureid=83706 On se sinne päin ainakin, mutta vähän on otettu taiteellisia vapauksia:) http://forums.offipalsta.com/picture...ictureid=83707 http://forums.offipalsta.com/picture...ictureid=83708 |
Lainaus:
:D:cool: mutta harrastus ei kato hintaa... :cool: |
Putket lisääntyy päivä päivältä. Loppui vaan juotospuikot, niin ei päässyt tekemään pidemmälle, mutta huomenna hakemaan lisää. Putkeakin tarvitsee ostaa vielä pari metriä lisää, kun ei millään tuo kutosen kanki riitä. Tähän mennessä putkea on kulunut noin 4.5 metriä, ja arviolta kolme metriä tulee lisää...
Rungon alaosa alkaa olemaan melko hyvällä mallilla. Muutama putki vielä sinne tänne, ja nelilinkkien kiinnikkeet sun muut. http://forums.offipalsta.com/picture...ictureid=83764 |
Tälläistä projektia on tullut seurattua. :) Olisi kyllä hieno tehdä joskus jotain vastaavaa. :)
|
Lainaus:
Mutta juu, itsekin olen tuota pitkään seuraillut silloin tällöin. Onhan se hieno, mutta tuo osien hommaaminen moiseen on vähän hankalampaa kuin näihin pikkuisiin, puhumattakaan kustannuksista. Renkaita ei taida saada tuohon mittakaavaan oikein minkäänlaisia.(kateellista puhetta:D) Helpompi ja halvempi pers aukisen tehdä vähän pienemmässä skaalassa, ja lopputuloskin on ainakin toivon mukaan enemmän true to scale!:rolleyes: |
Tänään tuli haettua lisää matskua, ja kävimme kabiiniosaston kimppuun kaverin kanssa.:cool:
Hiukan jäi tuo tuulilasin kiertävän kaaren taivutuksien loivuus häiritsemään, että täytyy yrittää jossain vaiheessa ehkä moukaroida niitä paremmiksi, kunhan vain saa vähän lisää tukiputkia ympärille. Tai sitten jos silmä tottuu siihen tuollaisenaan, niin jääköön siinä tapauksessa sellaiseksi kuin on... http://forums.offipalsta.com/picture...ictureid=83841 Sehän jopa istuu jotenkin tuonne korin sisään!:D http://forums.offipalsta.com/picture...ictureid=83842 http://forums.offipalsta.com/picture...ictureid=83843 http://forums.offipalsta.com/picture...ictureid=83844 Jos vaikka saisi huomenna tai ylihuomenna jouset, niin voisi alkaa paremmin suunnittelemaan niitten yläkiinnityslooppeja, ja muutenkin on vielä vähä osia saapumatta että pääsee tekniikkaa sovittelemaan paremmin paikoilleen. |

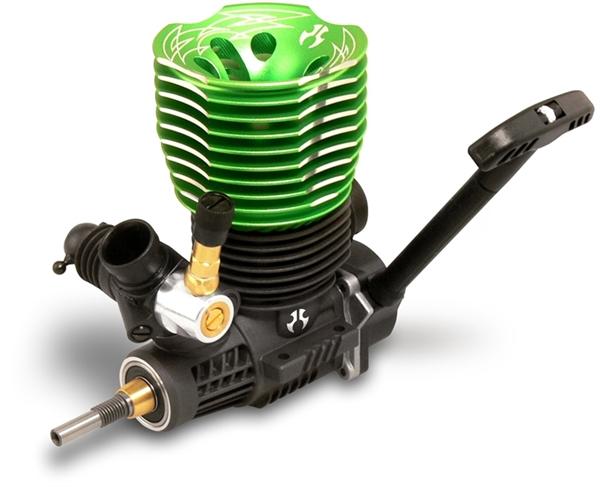

Postiukko toi juuri paketin josta löytyi uusi moottorin, vaihteiston ja jakolaatikon kiinnityslevy, joten tänään teen sille kannakkeet, niin näette kuinka moottori tulee istumaan rungon sisälle... :cool:
|
Mielenkiintosta seurata välillä tämmöstäki rojektia. Meinaakko maalata grave diggerin näköseks vai ihan oman mielen mukaan?
Ei muuta ku taemppiä rojektille |
Lainaus:
Mistäs muuten saa ostaa jauhemaaleja? Jauhemaalausvehkeet olisi tiedossa, mutta pulverit on vielä hakusessa... |
Maalia.
Lainaus:
Hyvältä näyttä. t. Ismo Ämmä |
http://www.roseyspowdercoating.com/n...n-90-1-lb.html Tuolla olisi neon vihreää ainakin tarjolla, eikä näköjään edes missään hinnan kiroissakaan.
Ei ole mitään kokemusta kyllä tuosta maalaustavasta, joten kuinkahan paljon tuota pulveria sitten menisi suunnilleen tämän rungon maalaukseen? Riittääkö tuo yksi pauna, vai pitäisikö tilata kaksi? |
Kysävä ei tieltä eksy.
Lainaus:
Tossa heti muutama löytyi: http://www.fonecta.fi/tuotteet-palve...auhemaalaus/1/ Täällä Hesan Tattarisuon maalamossa on yli 300 väriä joista valita, en tiedä onko neon värejä. Olen ite vanteita ja pyörän runkoja puhaluttanut ja maalauttanut. Olen ymärtänyt että maalattava osa puhlletaan puhtaaksi ja sähköistetään jotta pulveri tartuu jokapaikkaan ja sitteen uuniin jossa pulverisulaa pintaan kiinni. On kyllä jämäkkää tavaraa, maalautin vetokoukun kuulineen, eikä perävunua sannut enään kuulaan kiinni, eikä naputtamalla maali irrinnut vaan piti viilalla viilata se pois. Kierteet ja kaikki osat joihin ei maalia halua pitää suojata ruuvein tai puu tapein. t. Ismo Ämmä |
No niin, taas on tallilta kotiuduttu, ja jotakin jälleen myös saatu aikaiseksikin. Eli nyt päästiin postissa tulleen pohjalevyn myötä jo vähän sovittelemaan "jakolaatikkoa" ja moottoria paikoilleen.:)
Tuo kone on jostain kultaiselta 80-luvulta peräisin, eikä todellakaan ole tulossa tuohon vehkeeseen, mutta sattui olemaan ainoa moottori mikä irrallaan nurkassa lojui, joten se nyt toimittaa mallimoottorin virkaa tässä vaiheessa. Paketin sisältöä. Jos vaikka pian saisi ne jousetkin, kun niitä tässä jo vähän odottelen... http://forums.offipalsta.com/picture...ictureid=83865 Pohjalevy, moottori ja jakis paikoillaan, ja etujousien loopit käänneltynä, ja muutama muukin putki lisättynä. http://forums.offipalsta.com/picture...ictureid=83866 Pakoputki ei tule lopullisessa setupissa lähtemään tuohon suuntaan, koska jousi sattuu olemaan juuri kohdalla, joten putki tulee kulkemaan korin sisäpuolella moottorin toisella puolen. http://forums.offipalsta.com/picture...ictureid=83867 Jarrujen takia täytyi tehdä pieni väistö tuohon yhteen putkeen. http://forums.offipalsta.com/picture...ictureid=83868 Jakis olikin vähän turhan tiukka sovite, joten joutui vähän siirtämään toista tukiputkea sen alapuolelta. http://forums.offipalsta.com/picture...ictureid=83869 Ja edelleenkin mahtuu vielä kori päälle, joten tuosta on hyvä huomenna taas jatkaa!:D http://forums.offipalsta.com/picture...ictureid=83870 |
mitähän tuo mahtaa painaa? siis ihan pelkkä runko tos vaihees?
harmi ku palstal ei oo sitä FB:n tykkää nappia näis topikeis :) ediiittiä: onhan nuo tähdet sentää... |
Lainaus:
Oikeastaan saisi tulla mahollisimman paljon painoa, niin käyttäytyy ajossa vähän aidommin!:D |
Taas saapui lisää osia, ja tällä kertaa myös ne paljon odotetut coiloverit! Ja myös linkkien päät tulivat, joten voi niittenkin korvakkeita alkaa suunnittelemaan kunhan kerkeää.
Putkea täytyy taas hakea lisää, kun on näköjään yllättävän vaikea arvioida tuota menekkiä... Tämän hetkinen tilanne on jo 7.5 metriä, ja kai se on vielä kolme metriä haettava lisää, että jos vaikka sitten riittäisi! http://forums.offipalsta.com/picture...ictureid=83932 Kohta putkiostoksille, ja sitten tallille vääntämään putkea:cool: |
Kai tuohon "mini"Grave Diggeriin tulee esikuvansa tavoin punaiset ajovalot? :)
Mielenkiintoinen projekti, täytyy sanoa. |
Lainaus:
|
ei voi muuta sanoa kuin SICK OOOSSOOOM!! :D
|

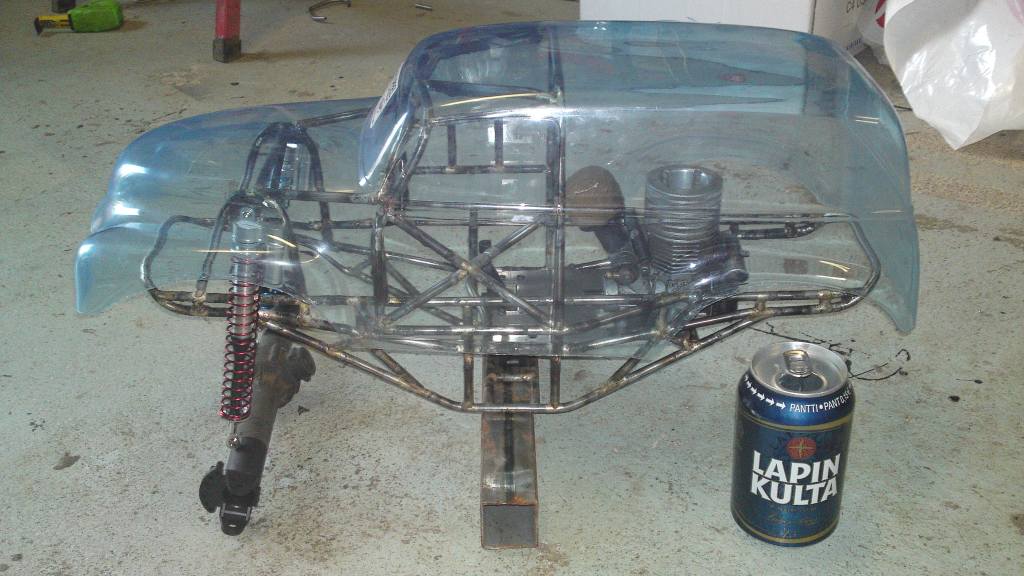

Kaljapurkki-mittakuva puuttuu! Hehe! Komiata ku tehhää Gravediggaajaa pienoiskoossa! Onko ahtialan tallissa jos tulis joskus kattoo...
|
Lainaus:
Ja kai se on otettava sitten vähä kaljapurkkikuviakin!:D |
Onko kaaret sääntöjen mukaiset? :D:D:D
|
Lainaus:
|

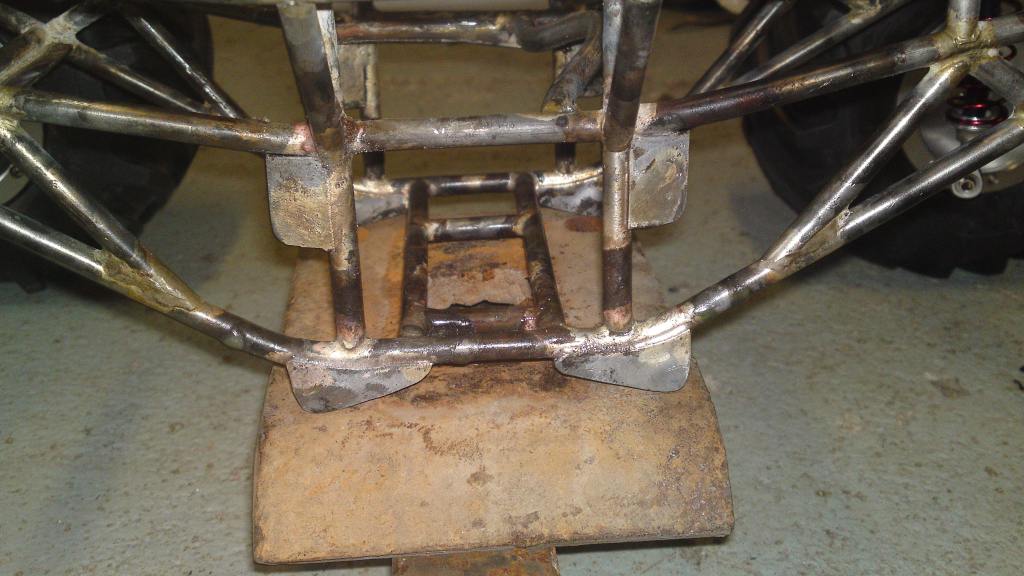

Tämän päivän saldona lisäsin keulaan ristikkäistuet, ja muutaman muun huomaamattoman pätkän sinne tänne. Näkyvimpänä aikaansaannoksena on jouset mallattu paikoilleen!
Punnitsin rungon, ja oikein hämmästyin että painoa ei ole tässä vaiheessa kuin aika tarkalleen kilon verran!:eek: No, kyllä siihen vielä muutama metri tulee putkea lisää... Hiukan ylipitkät jouset vielä tässä vaiheessa, mutta eiköhän niille jotain keksitä että auton korkeus saadaan pidettyä maltillisena low riderina... http://forums.offipalsta.com/picture...ictureid=83963 Kivasti ainakin istuu paikoillaan yläpäästä. http://forums.offipalsta.com/picture...ictureid=83964 Sininen jousi on mallia kova, ja punainen pehmeä. Testailin vaan millainen ero niissä on... http://forums.offipalsta.com/picture...ictureid=83965 Ja offipirun pyynnöstä tölkkivertailua!:D http://forums.offipalsta.com/picture...ictureid=83966 http://forums.offipalsta.com/picture...ictureid=83967 Ja huomenna taas jatkuu! |
Hulvattoman hieno!!!
|

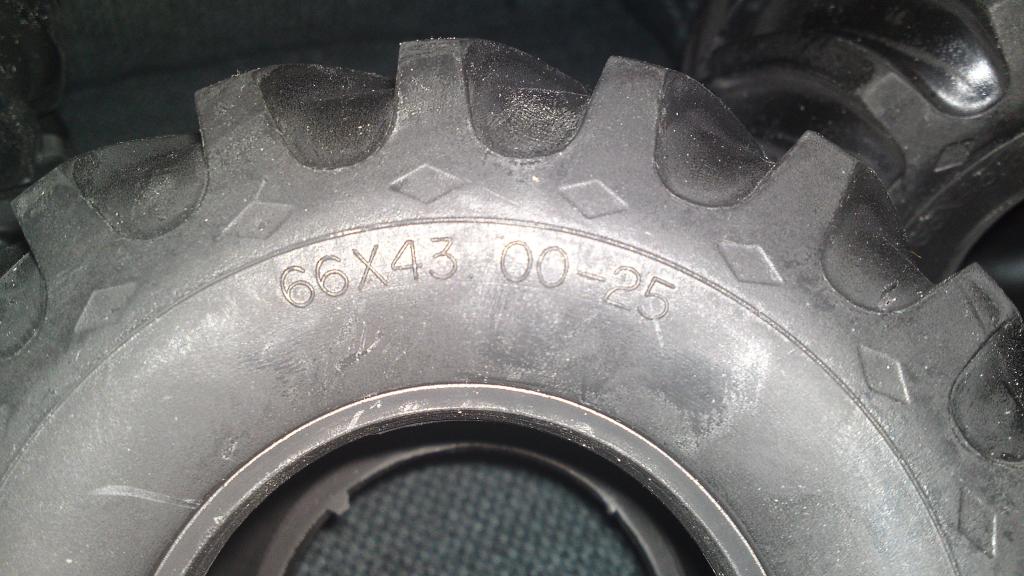

Kävin postista hakemassa renkaatkin, mutta vanteet tulevat varmaan vasta ensi viikolla.
eBaysta löytyi käyttämätön kierros Tamiya Clod Busterin renkaita, ja pakkohan ne oli ostaa pois kun ei niitä mistään enään meinaa saada! Renkaat ovat ihan saman kokoiset kuin Mad Forcen omatkin, mutta ovat yksityiskohtineen kuitenkin aidoimman näköiset renkaat mitä on olemassa. Löytyy nuo pienet salmiakkikuviot ja merkinnät kyljistä, ja kuvion ulkoreuna on aidon näköinen myös, toisin kuin Forcen kumeissa. Renkaista sheivataan vielä tulevaisuudessa pintaa pois samaan tyyliin kuin aidoistakin renkuloista... http://forums.offipalsta.com/picture...ictureid=83974 http://forums.offipalsta.com/picture...ictureid=83975 http://forums.offipalsta.com/picture...ictureid=83976 |

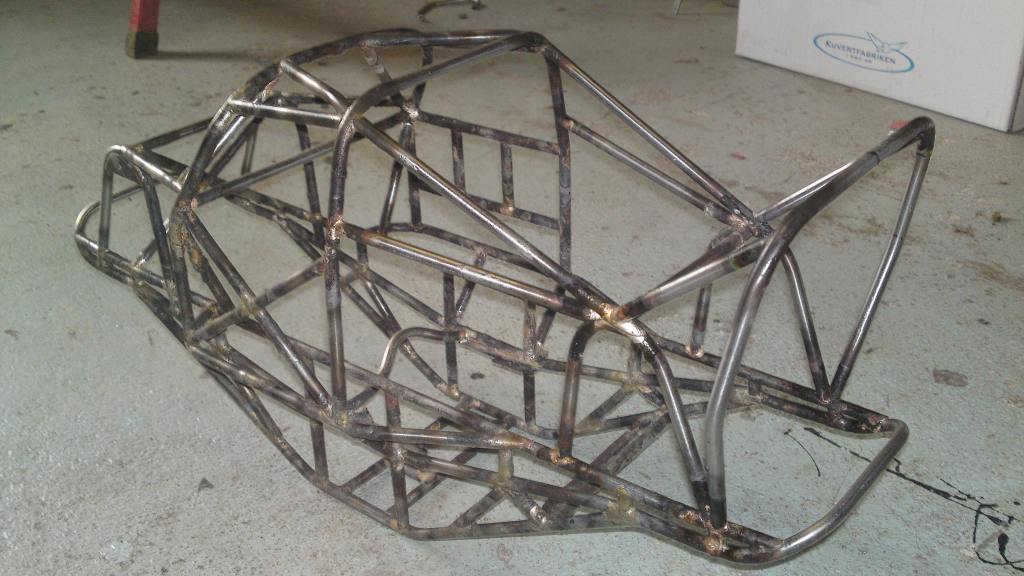

Runko saavutti tänään lopullisen muotonsa, eikä enään puutu kuin lähinnä vinotukia sinne tänne, ja kiinnikkeitten ja muitten nysväämistä tekniikkaa sun muuta varten.
http://forums.offipalsta.com/picture...ictureid=83977 http://forums.offipalsta.com/picture...ictureid=83978 http://forums.offipalsta.com/picture...ictureid=83979 http://forums.offipalsta.com/picture...ictureid=83980 http://forums.offipalsta.com/picture...ictureid=83981 Sellaista tällä kertaa, ja huomenna taas täytyy jotain pientä näperrellä, vaikka juotospuikot loppuivat jo melkein taas kesken. |
Tänään ei oikein tullut tehtyä paljoakaan, kun ne perhanan juotospuikot loppuivat, mutta pari pientä tukea sain juotettua tuolle takakaarelle, ja sovitin jo ristikkäistuen siihen valmiiksi odottelemaan juottamista.
Tankkia hiukan mallailin paikoilleen, mutta tuskin tulee tuohon kohtaan kuitenkaan, kun ei ole ihan scale tankki, ja muutenkin takaohjauksen servo on luultavasti pakko laittaa juuri tuohon kohtaan, kun muualle ei sovi. Mutta täytyy vielä suunnitella... http://forums.offipalsta.com/picture...ictureid=84016 http://forums.offipalsta.com/picture...ictureid=84015 Moottoriksi olen alkanut haaveilemaan tuommoista Axialin .28 (4.6cc) moottoria, kun olisi ihan passelin tehoinen, komean näköinen, ja etenkin mukavan värinen tähän vehkeeseen!:D Vetostartteri vaihtuu kyllä porakoneella pyöritettävään malliin... http://forums.offipalsta.com/picture...ictureid=84017 |

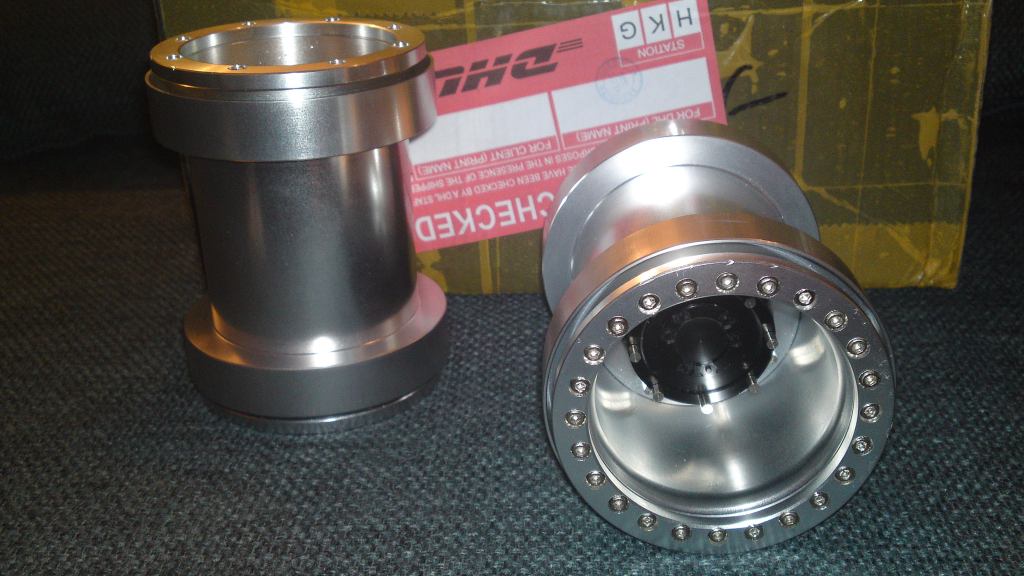

Taas saapui lisää tavaraa, ja tällä kertaa DHL:n kaveri oli oven takana tuomassa oikein miellyttävää pakettia...:cool:
Koirakin änki heti laatikon viereen jotain lelua jyrsimään:D http://forums.offipalsta.com/picture...ictureid=84081 Kaunista...:cool::cool::cool: http://forums.offipalsta.com/picture...ictureid=84082 ja painavaa!:cool::cool::cool::cool::cool::cool: http://forums.offipalsta.com/picture...ictureid=84083 |

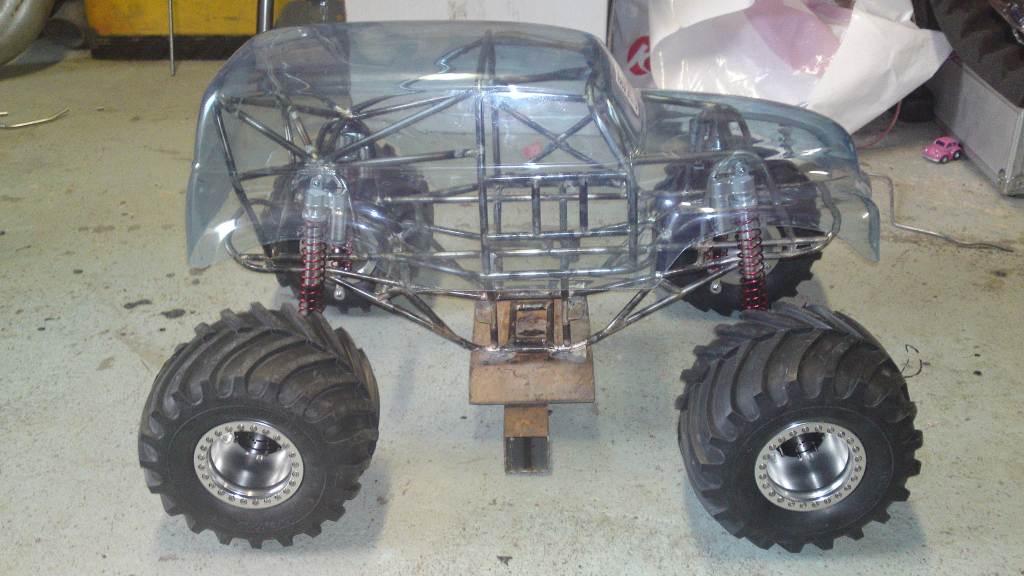

Pakkohan se oli mennä räpläämään pari rengasta vanteille, ja hiukan fiilisteltävä että miltä ne näyttävät auton rinnalla!:D

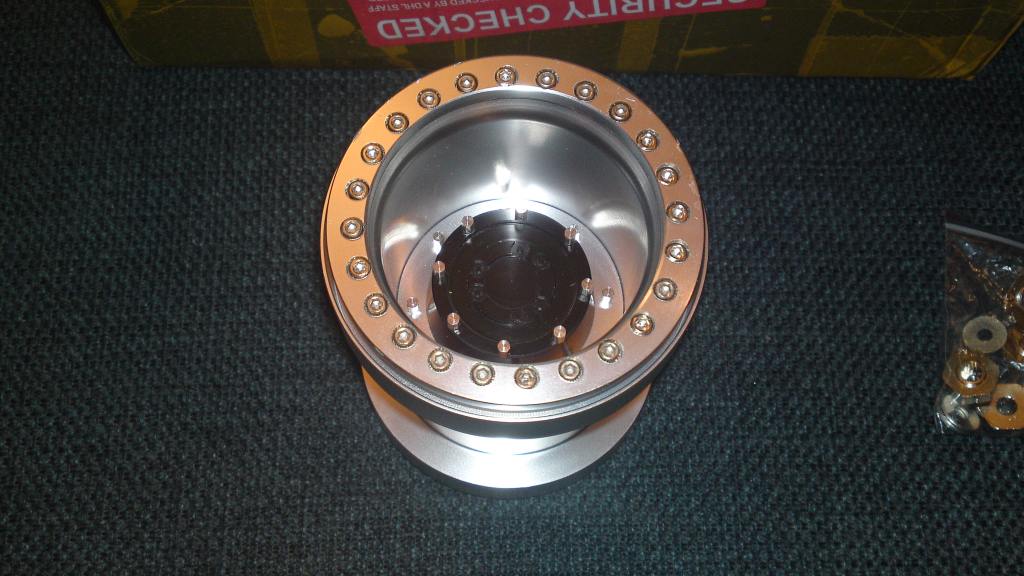

Ensimmäisen vanteen purettuani tajusin vasta että julkisivun puolella joka toinen beadlockin ruuvi on vaan näön vuoksi, joten ei olisi tarvinnut irroittaa kuin puolet.:confused: http://forums.offipalsta.com/picture...ictureid=84098 Ensimmäinen vanteellaan. On kyllä tyylikäs!:cool: http://forums.offipalsta.com/picture...ictureid=84099 Ja vähän lähikuvaa. http://forums.offipalsta.com/picture...ictureid=84100 Vähän epätarkka kuva tuli, mutta eiköhän tuosta jotain osviittaa saa siitä mitä tuleman pitää, jos vaan kaikki menee niin kuin ne pään sisäisissä suunnitelmissa ovat...:cool: http://forums.offipalsta.com/picture...ictureid=84101 |
Täytyisköhän oma maastokuorma-auto harrastus muuttaa myös 1/8 suhteeseen? Mulla painaa sisussa pelkät pyöränmutteritkin enemmän kuin tuo auto valmiina. :D
Minkä kokoisia ruuveja on vanteessa, M2..? |
Lainaus:
Ja joo, taitaahan nuo ruuvit olla M2. |
Hiukan päivitystä tähänkin, vaikka melko hitaasti on nyt muutamana päivänä touhu edistynytkin, kun aikaa on mennyt enemmänkin laiskotellessa ja suunnitellessa...:D
No, kuitenkin jotain taas saatu aikaiseksi, ja eilen alottelin etuakselin kiinnityksiä väsäämään, ja kun kerran sopivaa putkea ei nurkista löytynyt, niin täytyi sellaista valmistaa, ja akselin ympärille ilmestyi sen seurauksena hiukan rautaa johon on helpompi hitsuutella kiinnikkeitä kuin muoviin... http://forums.offipalsta.com/picture...ictureid=84239 Tänään sitten homma jatkui, ja hahmottelin murikan yli menemään tuommoisen tukisysteemin, jonka pitäisi vähän edes muistuttaa oikeiden monstereiden akselin lisätuentaa. http://forums.offipalsta.com/picture...ictureid=84240 Ylälinkkien kiinnityksetkin löysivät paikkansa, mutta vielä puuttuu alalinkkien ja iskareitten kiinnikkeet, kun piti välissä alkaa rungon päähänkin juottelemaan linkkien kiinnityksiä. Vähän se vielä kaipailee siistimistä, mutta on se jo hyvällä mallilla.:) http://forums.offipalsta.com/picture...ictureid=84241 |
Komiaa jälkeä!
|
Nyt on linkkien rungon pään kiinnikkeet pientä muotoilua ja reikien porailua vaille valmiina. Onhan vittumaista juotella mokomia pikku palasia paikoilleen!:mad:
http://forums.offipalsta.com/picture...ictureid=84327 Takaiskareiden kiinnityksetkin tuli duunattua. Kiinnitykset tulevat lopullisessa mallissa olemaan hiukan ulompana, jotta mahtuvat kunnolla olemaan. http://forums.offipalsta.com/picture...ictureid=84328 Jaksoin vielä laittaa loputkin renkaat vanteille, niin tuli taas vähän fiilisteltyä!:D Akselikin piti laittaa hollille. Jos vaikka huomenna jaksaisi duunailla taka-akselia, ja laittaa kaikki kiinnikkeetkin paikoilleen, niin pääsisi mitoittelemaan linkkejä... http://forums.offipalsta.com/picture...ictureid=84329 Kai siitä jonkun näköinen kötöstys vielä syntyy...:rolleyes: http://forums.offipalsta.com/picture...ictureid=84330 http://forums.offipalsta.com/picture...ictureid=84331 |
Poista sitten etuakselista se oneway laakeri... en muista onko etukartaanin peränpäässä vaiko "jakolaatikossa".
Ei vakuuttanut aikoinaan kestävyydellään. Kyllä tuolta rc10.fi löytyy hmm... empäs sanokkaan kumpi masi vai A45, mutta muistaakseni masin scale malli. Joka tosin tais jäädä kesken ja meni myyntiin projektina. Tollai ois hieno, itteä himottais pienoismoottori kokoelmaani moinen mutta on hiukan kalliita vehkeitä. http://www.youtube.com/watch?v=N8TXM...eature=related pari toimivaa höyrykonetta on, yks toimimaton ja yks toimiva stirling moottori. |
Lainaus:
Välillä siinä on tietty vähän häikkää, mutta ei sitä montaa kertaa ole tarvinnut putsailla, ja madi on mulla ollut jo vuodesta '02, vai millon se nyt tulikaan markkinoille...:rolleyes: |
Tänään tein taka-akseliin kuoret, ja porailin runkoon alalinkkien reiät, ja tein pientä vahvistusta vielä korvakkeisiin. Akselista en kuvia ottanut, kun samalta se näyttää kuin toinenkin...
Linkit sovituksessa paikoillaan, ja korvakkeiden vahvistukset juotettuna. Tukivarret eivät tule lopullisesti olemaan kierretankoa, vaan joko tilaan RC4WD:ltä valmiit varret, tai sitten teen itse ne jostain vähän järeämmästä materiaalista. http://forums.offipalsta.com/picture...ictureid=84371 Jos vaikka huomenna sitten ehtisi operoida akseleihinkin kiinnikkeet, niin saisi mallattua akselit runkoon kiinni... |
Lainaus:
|
Lainaus:
|
Itelle jäi hiukka huono maku, kun ekoilla ajokerroilla se oneway laakeri poiki.
Minulla ois muuten joutilaana, kopterin gigaset 4kanavaiset radiot. Jos joku keksii käyttöä, hinta nimellinen, ei merkkiradiot mutta toimii hienosti. Mitenkään palexin topiccia syömättä niin tässä siitä masista tarinaa. http://www.rc-offi.net/smf/index.php?topic=4892.20 |
Tänään sainkin taas jotain vähän näkyvämpääkin aikaiseksi...
Korvakkeita nysväilin ensin ison läjän. http://forums.offipalsta.com/picture...ictureid=84493 Jonka jälkeen heppasin ne akseleihin paikoilleen. Vielä tekemättä joustonrajoitinliinojen kiinnikkeet, vaikka tämä projekti ei sellaisia tarvitsekkaan muuta kuin skaalayksityiskohdaksi... http://forums.offipalsta.com/picture...ictureid=84494 Ja sitten porailin ylälinkeille reiät rungon pään kiinnikkeisiin, ja tein pikaisesti testilinkit valmiiksi, ja sain vihdoin akselit runkoon kiinni malliksi!:eek: http://forums.offipalsta.com/picture...ictureid=84495 Ruuviostoksille on vain huomenna kyllä lähdettävä, että saa härvelin kunnolla kasaan. Nyt siellä on ruuvin virkaa toimittamassa naulasta lähtien kaikkea sopivaa tappia.:D http://forums.offipalsta.com/picture...ictureid=84496 http://forums.offipalsta.com/picture...ictureid=84497 Ja perinteinen poseeraus renkaat ja kori hollilla.:cool: http://forums.offipalsta.com/picture...ictureid=84498 Lopuksi pienet talli monster jamit!:D http://forums.offipalsta.com/picture...ictureid=84499 http://forums.offipalsta.com/picture...ictureid=84500 |
Suosittelen tilaamaan Seppo Mikaelilta. Loistava valikoima, laatu ja toimitusvarmuus:cool:
http://rc10.fi/index.php?topic=58774.0 Lainaus:
|
Lainaus:
|
Juu on ne vähän hintavia mutta suurin osa on 12.9 lujuuksisia mitä mulle on tullut ja todella laadukasta ruuvia :) Mutta hyvä että löyty jostain edukkaamminkin. Mie ostan sepolta :)
|
Tänään hain postista pikku pläjäyksen tavaraa, ja lisää odottelen!:)
http://forums.offipalsta.com/picture...ictureid=84593 Vanteisiin porasin suuremman keskireiän, ja sain ne jopa jotenki ruuvattua paikoilleen. Aikamoinen raideleveys! Pari pientä ongelmaa on vielä ratkaistavana, kun vanteet eivät ole noihin akseleihin tarkoitettu... http://forums.offipalsta.com/picture...ictureid=84594 Huomenna viimeistelen akseleitten kuoret, vedän maalin päälle ja kasaan ne noiden uusien akseleiden päälle... EDIT: Niin, ja tuossa uudessa mad forcessa ei sitä yksisuuntalaakeria ole ollenkaan etuvedon lähtöakselilla, ja paljon muitakin pikku parannuksia näytti olevan vanhaan nähden. Saattaa olla että kasaan vielä vanhan madin tuohon uuteen runkoon... |
Otan lakin pois päästä ja kumarran syvään.Hyvältä näyttää.:eek:
|
sama homma... Itsellä olisi jo tohon kuvan etintiin tyssänny ``matka´´... :(
Sulle vaan arvostusta.. :D |
Ja nöyrästi lakki kourassa kiittäen otan kohteliaisuudet vastaan!:o
|
Tuli eilen kauppareissulla palkattua kuskikin ohjastamaan tätä vehjettä!:D
Tämmöinen lievästi hintahtavan näköinen kaveri tarttui mukaan. Kypärä on jostain 80-luvun tamiyan tai maruin rc-auton kuskilta. http://forums.offipalsta.com/picture...ictureid=84709 Meinas olla kaverilla peruukki tiukassa! http://forums.offipalsta.com/picture...ictureid=84710 Ohuesta pakkaussolumuovista duunasin kypärän sisään toppaukset, ja maalasin ne mattamustalla. http://forums.offipalsta.com/picture...ictureid=84706 Sitten ylimääräiset saumat ja reiät piilotettuina, ja musta maali vedettynä päälle. http://forums.offipalsta.com/picture...ictureid=84707 Ehkä maalaan vähän vielä tuota naamataulun ympäryksen reunaa hopealla... http://forums.offipalsta.com/picture...ictureid=84708 Vielä pitäisi kankainen ajohaalari saada ukolle päälle! |

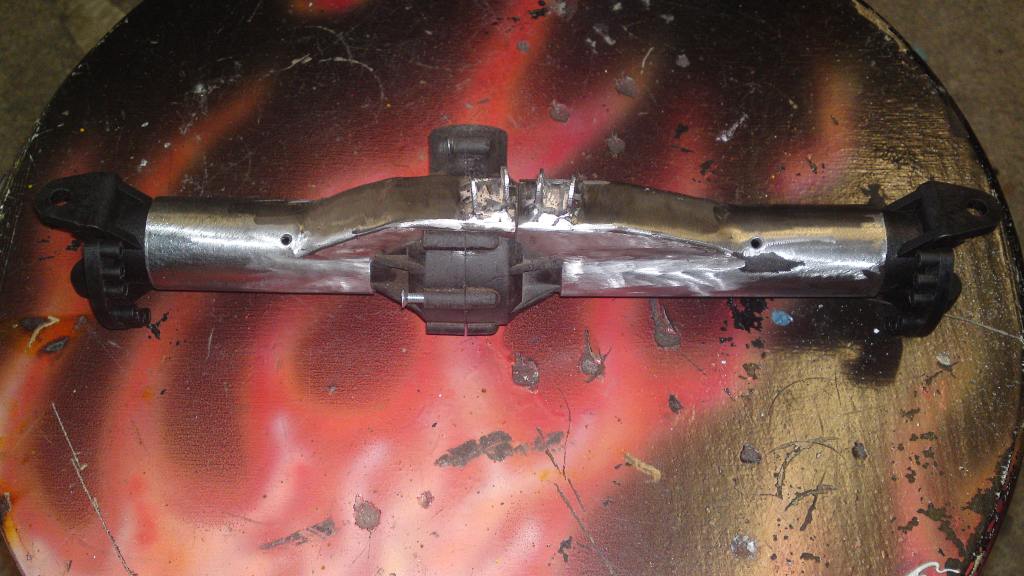

Tänään tuli vain hitsailtua ja rälläköityä etuakselin kuoria siistiksi, että pääsi vetämään maalin niskaan. Huomenna sama operaatio taka-akselin kuorille, ja sitten akselit nippuun ja takaisin runkoon kiinni, niin saa projektin rullaavaksi!
Ei niistä virheettömät tullut kun ei jaksanut nysvätä, mutta saa luvan kelvata!:D http://forums.offipalsta.com/picture...ictureid=84726 Ohjaustakin tuli vähän pähkäiltyä siinä maalin kuivumista odotellessa, ja melko tiukat paikat on, mutta eiköhän tuohon juuri ja juuri ohjausvarren pää sovi ettei osu renkaaseen. Todellisuudessa rakoa ei ole noinkaan paljon, koska tuossa akselissa on vähän klappia. Ja tuuria oli että nuo vanteet noinkin hyvin sopivat paikoilleen! http://forums.offipalsta.com/picture...ictureid=84727 |
Jos ei muu auta niin laita sen vanteen hexin ja vanteen väliin prikka niin saat mm tai pari lisää tilaa kääntövarren päälle. Monesti joutunut käyttämään tuota kikkaa itsekkin noissa rc-offi värkeissä kun tuntuu olevan turhan isot ET;t noissa vanteissa ;)
|
Lainaus:
|
Kai tähänki tulee 4pyöräohjaus niinku esikuvassaanki? :)
|
Lainaus:
Kohta täytyy laittaa kuvia valmiista etuakselista, kunhan saan kuvat puhelimesta ensin koneelle, ja muokattua ne sopiviksi... |
Jätkä on varmaan ammatiltaan joku kelloseppä, kun pystyy rakentamaan tollaisessa mittakaavassa siistimpää jälkeä kuin useimmat palstalaiset 1:1 kokoisiin vehkeisiin :) Hieno vehe tulossa.
|
Lainaus:
Ja jotkut rakentavat 1:10 ja pienemmässäkin mittakaavassa, joten tämä autohan on vielä iso niihin verrattuna.... ...tosin oonhan mä kyllä rakentanut 1:24 suhteessa crawler samurainkin, että kai tässä sitten jonkun sortin kelloseppiä ollaan:D |
Tässä päivän saldoa. Alottelin kytkimen asennustöillä, kun sain tänään loput tarvittavat osat, mutta eihän se ihan helppo homma tietysti ollut...
Ensimmäinen ongelma oli, että kolmevaihteisen kytkinkellon vaatima akselin pätkä ei sopinut suoraa tuohon kampiakselin päähän, koska siinä oli kaksi vaihteiselle kellolle sopiva pituus. No, ei muuta kuin rälläkällä pätkä kampuran päästä pois. Kuvassa se on jo lyhennetty. http://forums.offipalsta.com/picture...ictureid=84751 Ja eihän tuo uusi akselin tumppi ollut tietenkään tarkoitettu tuolle kolme palaiselle kytkinasetelmalle, joten täytyi rälläköidä ura tuohon mutteriin noita jousen päitä varten. http://forums.offipalsta.com/picture...ictureid=84752 Loppujen lopuksi kytkinkellokin siihen kuitenkin sopi paikoilleen kun vähän palojen reunasta viilasi pois. Vähän jäi tuonne vauhtipyörän ja kellon väliin rakoa, mutta ehkä se toivon mukaan toimii tuolla tavalla... http://forums.offipalsta.com/picture...ictureid=84753 Kytkin taiston jälkeen laitoin akselin nippuun. Ihan välttävän näköinen, kun musta maali peittää suurimman osan epäkohdista!:D Ylälinkkien kiinnikkeiden väliin täytyy vielä tehdä pellistä pieni tuki, joka pulttautuu linkkien ruuveihin kiinni, ja tukee ne toisiinsa. http://forums.offipalsta.com/picture...ictureid=84754 Ja vielä kuva akselista ripustettuna runkoon kiinni. Iskarit ovat sen takia kiinnikkeiden ulkopuolella, kun meinasin laittaa kallistuksenvakaajien päät kiinni samojen kiinnikkeiden toiselle puolelle. Ja nuo ylimääräiset korvakkeet ovat joustonrajoitinliinoja varten. http://forums.offipalsta.com/picture...ictureid=84755 Tein loppuun myös taka-akselin kuoret, joten huomenna auto on rullaava, ja pääsen suunnittelemaan ohjausta ja kardaaneja, ja toivon mukaan pakoputkikin tulisi pian niin saisi vähän tolkkua senkin sijoitukseen... |

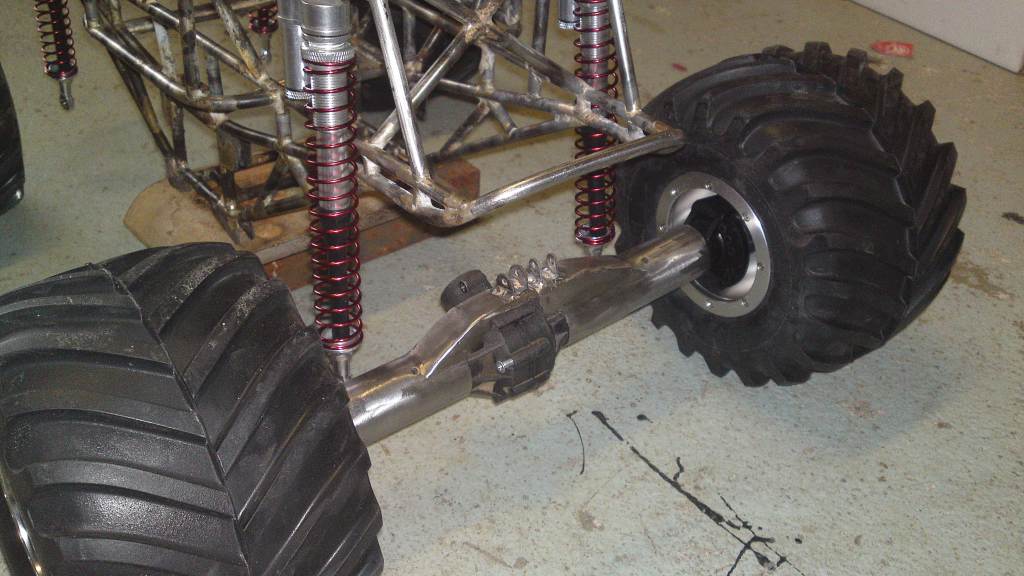

Nyt on akselit valmiit, ja rungossa kiinni!:cool:
Tämän kuvan piti esittää taka-akselia, mutta näköjään olen ottanut kuvan vahingossa etupäästä.:D http://forums.offipalsta.com/picture...ictureid=84784 Härveli vihdoin ja viimein renkaillaan! http://forums.offipalsta.com/picture...ictureid=84785 Moottorikin harjoittelee paikoillaan istumista. http://forums.offipalsta.com/picture...ictureid=84786 4WS...ja ehkä vielä jossain vaiheessa myös WD. http://forums.offipalsta.com/picture...ictureid=84787 Eli mitään ihmeempää ei tänään tullut rakenneltua, kun pakoputkea ei näy eikä kuulu vieläkään, ja sen asettuminen rungon sisään vaikuttaa niin moneen asiaan, että homma taitaa olla vähän jäissä siihen asti että pilli saapuu...:( EDIT: Punnitsin sen taas vaihteeksi tänään, ja tuollaisenaan ilman moottoria paino oli karvan alle kuusi kiloa, joten lopullinen paino lähentelee varmaan seitsemää kiloa. |
Ei tämmösiä paranis katellen, kamala polttiskuume iskee... Ehkä jos pojalle synttärilahjaa? Kyllähän nelivuotias jo oman monsterin tarvii!
|
Lainaus:
Ja eihän tuo uusi Mad Force Kruiser ready set maksa Saksan ebayssa kuin noin 350€ toimitettuna...:rolleyes:;) |
Juuri selvitin, että tuo kauan odotettu pakoputki onkin oikeasti lähtenyt Suomea kohti vasta toissapäivänä, vaikka myyjä laittoi sen postiin jo kaksi viikkoa sitten, prkl! No, huomenna täytyy taas käydä hakemassa lisää juotostikkuja, niin voisi vaikka odotellessa alkaa etuohjauksen servolle rakentelemaan kiinnikkeitä.
Ärsyttävää tämmöinen osien venailu!:mad: Pari kuvaakin oli näköjään unohtunut kännykkään... http://forums.offipalsta.com/picture...ictureid=84835 http://forums.offipalsta.com/picture...ictureid=84836 |
Tänään sitten sovittelin etuohjauksen servon kiinnityksen juotoksia vaille valmiiksi. Takaohjaus tulee samalla tyylillä, mutta servon paikka on vielä vähän hakusessa kun ei sitä pakoputkea näy eikä kuulu, niin en alkanut hommaa arpomaan vielä ollenkaan...
Tuohon malliin se nyt siellä suunnilleen tulee istumaan. http://forums.offipalsta.com/picture...ictureid=85001 http://forums.offipalsta.com/picture...ictureid=85002 http://forums.offipalsta.com/picture...ictureid=85003 Tuosta sitten lähtee ohjausvarsi suoraan akselille. Tiedä sitten miten tämä ratkaisu toimii, mutta mun autoihin ei servoja akselin päälle asennella, se on varma!:D http://forums.offipalsta.com/picture...ictureid=85004 Pakarin odottelu jatkuu... |
Posti-ukko kiikutti vihdoinkin tuon kauan odotetun pakoputken kotiin!:)
Tämän näköisen pillin löysin tuolta ebaysta. Tarkoitus olisi yrittää saada itse putki piiloon rungon sisäpuolelle niin, että tuo feikki änkkärisysteemi tulisi korin alta näkyviin. Idean toimivuudesta en kyllä vielä osaa sanoa mitään, ennen kuin olen putki kourassa mallailemassa sitä paikoilleen. Voi olla vielä että naamioin tuon vielä mattamustalla. Paitsi tietysti tuo ulostulo-osa saa jäädä kiiltäväksi... http://forums.offipalsta.com/picture...ictureid=85009 |
Nyt on pakoputkea mallailtu paikoilleen, ja melkein se istuikin sinne niin kuin haaveilinkin. Kuvat on vähän hanurista, kun unohdin laittaa makron päälle, mutta kyllä niistä selvää saa kuitenkin...
http://forums.offipalsta.com/picture...ictureid=85032 Pakokäyrä ei kyllä yllä tuossa setupissa sinne päinkään, joten sitä tarvitsee hiukan modata. http://forums.offipalsta.com/picture...ictureid=85033 |
Ei voi muuta taas sanoa. . . :eek: Sehän on kuin oikia mikä tuli pestyä liian kuumalla vedellä.
|
Tässä parin päivän aikana on ilmestynyt putkia lisää ristiin rastiin, ja kaikki merkittävimmät pätkät ovatkin jo paikoillaan, että enään on jäljellä kaikkien huomaamattomien kiinnikkeiden tekoa lähinnä.:)
Otin vähän paremman kuvan tuosta pakoputkestakin, kun jäi viimeksi häiritsemään... http://forums.offipalsta.com/picture...ictureid=85113 Takapäässä on tapahtunut kaikista eniten, ja nyt on takaohjauksen servollekin kiinnikkeet valmiina, ja jousien väliin tuo ristikko tehtynä. Meinasi olla pikkuisen tilan ahtautta, ja tuohon servon päälle asennetaan vielä tankki. Ja lasken jo päiviä siihen että pääsen hiekkapuhaltamaan kaiken tuon juotospaskan rungosta pois! http://forums.offipalsta.com/picture...ictureid=85114 Vielä sivukuvaa tuosta ahtaudesta. Kuitenkin kaikki mahtuu juuri ja juuri paikoilleen, ja moottorin käynnistykseen käytettävä akselikin mahtuu vielä menemään suorassa linjassa servon vierestä koneen persiiseen. http://forums.offipalsta.com/picture...ictureid=85115 Tein myös vihdoin tuohon pääkaareen x-tuenkin, kun tuo pakoputken sijainti ratkesi, vaikka aika tiukka sovite sekin on tuolla kolossaan... http://forums.offipalsta.com/picture...ictureid=85116 |
Höllevatti, että teet hienoa jälkeä..
|
Mitä noutosnestettä olet käyttänyt? En muista suoraan mut pitäis tulla siisti jollais nesteellä, lievä happo muistaakseni. Nakkaa ämpäriin vartiksi ja vesi huuhtelu perään, tulee kuin uusi.
|
Löytyi vanhoista kirjoista, rikkihappo seos 1/15. Toimii ainakin boraxiin.
|
Lainaus:
En ole jaksanut tuota töhnää kauheasti poistella millään. Pahimmat kuonat teräsharjalla vaan raapinut, ja kerran huuhtelin koko rungon vedellä, niin kaikki mömmöt lähti suht hyvin, mutta ei se tietysti kovia kuonapaakkuja poistanut. No, toivon mukaan pääsis pian antamaan hiekkakylpyä, ja vetämään pulverit niskaan... |
Lainaus:
|
Tai apteekista, ennen ainakin sai.(en ole ostanut vuosiin enää) sit auto huoltamoilla on, millä hapottaa uudet akut. Kyllä löytyy kun keksii paikan. Muistat vaan et sekoitat oikein, ei kiehahda päälle..
|
Miten olis peittaushappo,ei tarvii hakea aputeekista vaan saa ihan hitsaus liikkeistä. Ja itse projekti on mykistävän hieno:eek::eek:
|
Happo
Sikojen ripulilääkettä haet vaan jostain maatalous kaupasta
tomii ainakin ruosteeseen hyvin :) |
Kuinka etenee? :)
|
Lainaus:
Jauhemaali saapui tänään aameebariikasta, joten jos se vaikka innostaisi nyt juottamaan kaikki loput nippelit äkkiä runkoon kiinni, niin päästään harjoittelemaan tuota maalaamista!:D |
Tänään pääsin taas jatkamaan hiukan tätäkin, vaikka lähinnä tuli tehtyä suunnittelutyötä osien sijoituksen ja kiinnikkeiden suhteen...
Kävin Kärkkäiseltä hakemassa pari servoa, joista toisen kylkeen värkkäsin kiinni virtakatkaisijan. Eli tällä systeemillä kytketään takaohjauksen servo etuohjauksen rinnalle, jotta saadaan nelipyöräohjaus aikaiseksi. Nippusiteen laitoin tuohon vaan että pääsin nopeasti testaamaan systeemin toimivuutta, mutta saatan kyllä jättää sen tuohonkin, kun pelasi kuitenkin niin hyvin. http://forums.offipalsta.com/picture...ictureid=85590 Kiinnikkeetkin ovat oikeastaan toteuttamista vaille suunniteltu nyt valmiiksi, joten huomenna alan juottelemaan niitä paikoilleen. Eli saattaa olla että tässä lähiaikoina runko saa pulverit niskaansa...:rolleyes: |
Hyvälle näyttää rojekti, runko on komee:) Itellä jäi juotosyritykset kyllä ihan alkutekijöihinsä, ee oo helppoo.
Tosta ohjauksesta pitää kyl sanoa, jos jossain vaiheessa budjetti taipuu niin suosittelen sijoittamaan ratioihin jossa löytyy 4ws toiminto, esim. Futaba 4pl, uppailen esittelyvideon juutuubiin omasta crawlerista kyseisellä radiolla. Tekee nelipyöräohjauksesta eri hauskan:) Editoin linkin tähän viestiin ku video uppautunu, näkyy hitaasti menevän. Elis linkki http://www.youtube.com/watch?v=dY_3Qo_2lu0 |
Lainaus:
Mutta saa nyt nähdä onko tuollaiseen tarvetta, kun tällä vehkeellä ei ajella kikkailuajoa niin kuin crawlereilla, joten erilliseen takaohjaukseen ei sinänsä ole suurta tarvetta... |
Lainaus:
|
Ei sitä nelipyöräohjausta rc autossa tarvii, onpahan vaan hauska lisä siihen:)
Tuosta sun sun suunnittelemasta ratkasusta tuli vielä mieleen että ku katkaset virran takaservolta niin se ei sitten enää pidä asentoaan, toisin sanoen takaset kääntyilee miten sattuu. Tarviit vielä sillon jonku mekaanisen pikalukituksen pitämään takaset suorassa. |
Lainaus:
Ja jos ei pelaa, niin sitten laitetaan nelikanavainen ohjaus.:) |
No niin, sain päivän kuvatkin puhelimesta koneelle, ja muokattua sopiviksi!
Eli tänään tuli juoteltua nippeliä kiinni oikein urakalla, ja sain oikeastaan kaikki juotokset tehtyä. Enään tarvitsee ehkä jotain kiinnikkeitä uudelle tankille, kunhan se vaan joskus saapuu, ja sitten kiinnike Diggerin merirosvolipulle. Pieniä kiinnikeholkkeja juotettu joka puolelle, ja myös kallistuksen vakaajien väliputkille holkit. http://forums.offipalsta.com/picture...ictureid=85620 Kuskin penkille vähän jotakin mihin sen saa ruuvattua kiinni. http://forums.offipalsta.com/picture...ictureid=85621 Ja tähän malliin kiinnittyivät katkaisijat ja servot. Laalaan mieliksi laitoin nyt tilan ahtauden takia rattiakselin tilalle tuon mikroservonkin!:D http://forums.offipalsta.com/picture...ictureid=85622 |
Jos takaservolta katkaistaan virta renkaiden ollessa käännettynä jää ne sit jumittaa käännettyinä. Eikös ongelma voisi korjaantua jos vastaanottimessa olisi tyhjäkanava takaservolle. Kytkin vaihtaisi tyhjän kanavan ja kääntö kanavan välillä, näin takapää palautuisi aina suoraan vaikka kääntäisi kytkimestä sen pois päältä mutkassakin?
|
Lainaus:
|

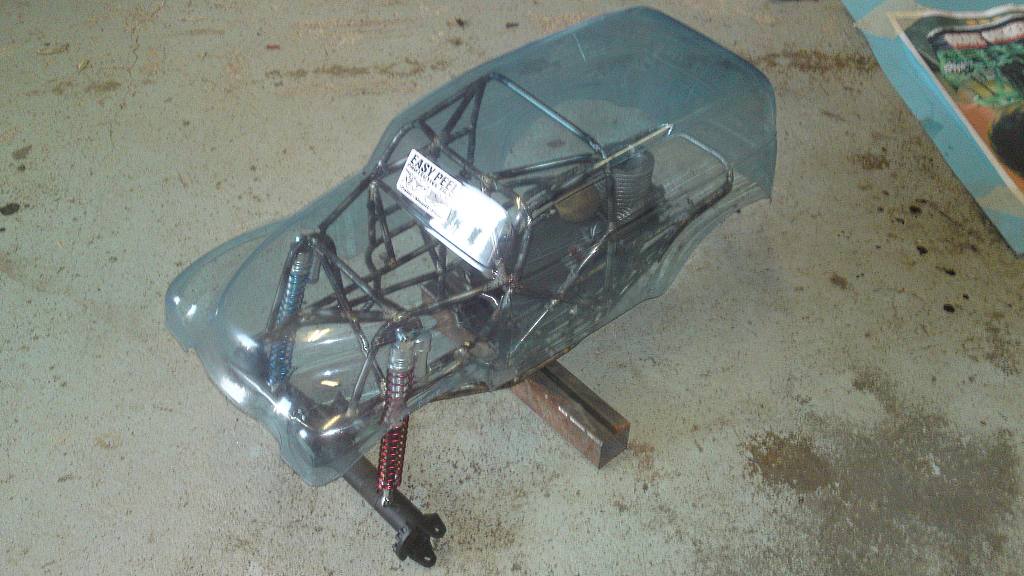

Tänään sain korin trimmailtua oikeaan muotoon, kun nuo takalokarin kaaret olivat ihan mitä sattuu, kun ne oli aiemmin leikattu korissa olevien merkkien mukaan.
Maalihan siihen piti sitten myös hetken mielijohteesta paremman tekemisen puutteessa vetäistä, vaikka alun perin aioin maalata sen vasta ihan viimeiseksi...:rolleyes: Liimasin myös toiselle kyljelle tuon tarran. Onhan muuten kohtuullisen haasteellista tuon kokoista tarraa saada kunnolla istumaan! Vähän ryppyjä sinne jäi, mutta onneksi ei näy kuvissa kun ovat sen verran pieniä. Saa nähdä joutuuko tulostamaan itse parempia tarroja, kun tuo kuvassa näkyvä Grave Digger tarra on ihan liian pitkä sopimaan paikoilleen niin kuin pitäisi... Päälle liimatun tarran näköinenhän se on, mutta tässä korissa saa ollakin. Katsotaan sitten tulevaisuudessa jos hommaisi toisen korin mihin tulisi maalatut grafiikat... http://forums.offipalsta.com/picture...ictureid=85767 Tarrojen liimailu jatkuu varmaan huomenna, ellen sitten ala suunnittelemaan rungon hiekkapuhallusta, kun se alkaa olemaan lähestulkoon enään sitä ja maalia vaille valmis... |
Runko sai äsken vähän hiekkakylpyä, ja seuraavaksi täytyisi vähän parannella joitain juotoksia, kun kuonan alta paljastui muutamia vähän huonoja liitoksia. Ja hiukan yleistä siistimistä täytyy muutenkin viilan kanssa suorittaa joihinkin klöntteihin sun muihin epätasaisuuksiin, ja sitten uusi hiekkapuhallus ja maali pintaan. Eiköhän se ensi viikon kuluessa saada vihreäksi...:)
Yleisilme siistiytyi huomattavasti!:cool: http://forums.offipalsta.com/picture...ictureid=85859 |
Montako metriä tuossa on nyt putkea?
|
Lainaus:
|
On siinä saanut näprätä. Runko on jotain 60 cm pitkä?
|
Lainaus:
|

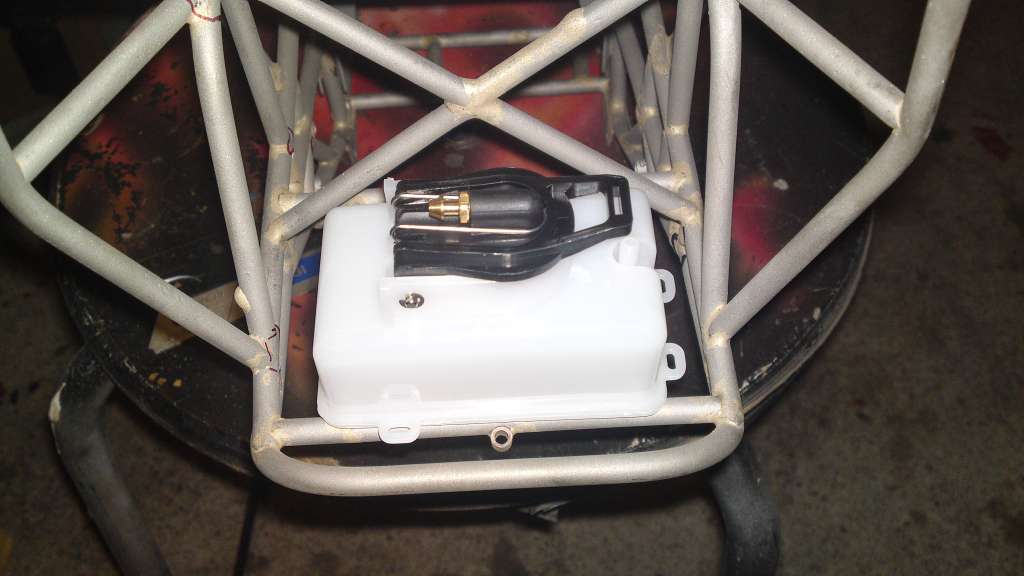

Eilen sain uuden tankin, ja sehän sopi paikoilleen kuin nenä päähän. Ja näyttääkin paremmalta kuin siinä kuvassa minkä perusteella tuon tilasin, jossa tuo korkki oli keltainen ja vähän huonomman mallinenkin.
http://forums.offipalsta.com/picture...ictureid=85990 Ja sain myös huonot juotokset korjattua, mutta sitten tuon tankin takana olevan ristikon juottelussa loppuivat puikot ja hermot, kun aina jäähtyessään paukahti jonkun jännityksen takia yksi sauma auki. Joudun tänään käydä hakemassa lisää juotostikkuja, ja samoin täytyy varmaan tehdä tuo ristituki kokonaan uusiksi että saan sen kestämään... EDIT: Kun tuossa rungossa saattaa tuollaisia jännityksiä olla, niin pitäisikö se uunissa päästää jotenkin että jännitteet katoaisivat, vai häviävätkö ne siinä vaiheessa samalla kun pulverimaalia kypsennetään? |
