Led rakentelua??


Tuossa katselin noita nykyaikaisia todella tehokkaita ledejä.
Hinnat alkais olemaan jo ihan fiksulla tasolla niin tuli vaan mieleen että onko kukaan rakennellut vielä
omia valaisimia tai työvaloja autoon noista pikku komponenteista.
On niin pieniä ja eivät tarvitse välttämättä mitään heijastinta niin noita vois sijoittaa ihan mihin vaan autossa.

Eli jos joku on rakennellut ihan tavan taskulamppuja tai työvalon tapaisia tai muita valaisu härveleitä niin kertokaahan niistä ja kuvat tietysti kertoo enemmän kuin 1000 sanaa..

Ja noi nykyiset LED työvalot on ainakin mun mielestä niin törkeen hintaisia että itse olen vielä pysynyt Xenon linjalla mutta pikku rakentelu ja näpertely vois palkita, jos vertaa valmiisiin LED työvaloihin ja taskulamppujen hintoihin...??

Tossa ainakin yks liike missä vaikuttas hinnat ihan fiksuilta
http://www.nadenex.fi/online/index1.html

Vähän suunnitelmia testata tota Kirasolutions:sin maahantuomaa led nauhaa, hintaa on n.40eur/m, 5m pätkän lumenet muistaakseni +900. Mitään piste valoa tosta ei saa, mutta tasaisen valkoisen valon kylläkin.

Mihin ajattelin nauhaa tällätä.?
Alustalle valoa vai meinasitko ihan eteen/taakse "työvaloiksi"??

Joko yksinkertaisesti pyöritän katon ympäri, tai sitten pokkaan alumiinista tai rosterista U- kourun ja liimaan sen pohjaan ja teen tälle kourulle kiinnikkeet tuulilasin yläreunaan.

Eli vähän ruottalaisia kopioiden: http://forums.offipalsta.com/picture...ictureid=22005

Tuossapa yksi esimerkki netinsyövereistä, siinä on rakennettu polkupyörän valo:
http://www.kolumbus.fi/hietala2/jukk...ed/teholed.htm

Täältä löytyy jonkun verran tarinaa fillariharrastajien lediprojekteista:

http://www.fillarifoorumi.fi/forum/s...ad.php?t=25056

Eka postaus syyskuulta 2006, keskustelu jatkuu edelleen kiivaana...

Vierestä katsottuna näytti et on ledit iskari torneissa.

Joo saishan suurteholedeistä jo rakenneltua käyttökelposia työvaloja autoon, eikä ois noita polkupyörämiesten virransaantiongelmiakaan.:) Virransäästöä tulis ja vähän tilaa vieviä värkkejä ovat. Niin saahan niitä rahalla valmiita valojakin, mutta välillä vois näpräilla sorminäppäryyttä vaativia hommiakin.

Polttelis päästä värkään ledeistä valoja, mutta pitäs saaha tuo auto ensin turailtua kasaan niin ois joku mihin toteuttaa ideat...:rolleyes:

Aika huima valoteho! työvalokäyttöön noita ledejä riittäis varmaan pari kolme kipaletta per lamppu ja suunnattuina, et himppasen hajautuis kuvio...hmm..

Ebaystä kannattaa ledien tarjontaa myös tutkia. Ledinauha, oliskohan ollut metrin, maksoi posteineen 9€ kun hongkongista tuli. Fiksu nauha, kolmen ledin välein pystyy katkomaan ja ihan 12V tavaraa.

Tuossa hieman tutkiskelin ledien hintoja, niin ei tulisi kovin kalliiksi rakennella valoja itse. Mietin tuossa josko rakentelisi itselleen "taskulampun" noita raatoja kun on nurkat väärällään..

Seoulin P7 ledit olisivat tehokkaita, 2800mA kun on syöttönä, niin saisi jopa 900 lumenia valoa :S Eli jo aikas paljon :D Mutta hintakin on sitten kova, ebaysta noin 25dollaria ja Suomesta hintaan 37€

Cree xr-e p4 ledi olisi huomattavan paljon huokeampi, mutta häviää paljon myös valotehossa. Tällä tosin tulisi toimeen vähemmällä virralla toimii jo 350mA, mutta sillä saa vain 118lm. 1000mA valoa olisi jo 170lm. Näillä hintaa ulkomailta tilattuna 3.9dollaria/kpl ja Suomesta 11.5€

Tietenkin näihin kaikkiin tarvitsee tehdä driverin, mutta niitäkin löytyy valmiitakin netistä. Suomesta tilaamalla 1000mA maksaa 16.5€ jolla saa 12v jännitteellä 2lediä kytkettyä. Nadenex.fi sivusto tosin sanoo, että voi tehdä myös vastuksella. Tästä tosin maininta että ei ole niin varmatoiminen ja saattaa ledejä palaa vähän liian usein :D

Edit: Tilasin Seoulin P4 ledejä, 6kpl ja hintaa tuli rapiat 14€ Akuksi porakoneen 18V, helppo ladata ja helppo rakentaa kiinnitys. Ampeereita niissä ei paljon ole, mutta riittää se reiluksi tunniksi. Katsellaan mitä tulee :D

Veikkaan että nordicin N25:een kun laittais ihan yhdenkin noit ledei ni se olis jo aika kirkas..
Mut jos P7:n laittaa niin xenonit tulee vielä kuitenki halvemmaks..

Nordic N25 ~15€ kpl
H3 muutossarja 55w Xenon ~65€

Eli työvaloparille tulis hintaa 95€ (halvemmaksi kuitenkin kun valmiit työvalo xenonit, pyytää vissii ton 95/kpl)

Mut jos P7 ledin laittaa N25 koppaan niin jopa kalliimmaksi kuin xenon, mutta sitten noit halvempia ledejä sais laittaa kaks ja viel jäis rahaa driveriinkin.. :D

Katsotaan mitä sitä keksii..

No voi jeesuksen perse miten hienon valon oli rakentanut!:eek:

Jotain on tullu rakenneltua viimeisin kilpurin kojetaulu... hyväksi käyttäen xxl polycarbonatti levyä. Kaikki ei ole kuvassa päällä ne on toimintoja ja en jaksanu koplata kaikkia päälle.... :)

en tiedä oletteko jo bonganneet mutta Puuilossa xenon työvalo 59€/kpl
http://www.puuilo.fi/cat/product_details.php?p=1414

nytku ois ylimäärästä rahaa ! :D

kaveri haukku noi ainakin ihan paskoiks valokuvioltaan. sano et sil on valtrassa tommoset ja häviää kirkkaasti valtran omille työvaloille (Hella FF) joissa on 35W keenoni sarjat.

ja kun ajattelee et noita 2kpl, 2x59€=118€

ja vaikka N25 nordicit ja jälkiasennus sarja nii ~2x15€ + 65€=95€ ja väitän et on paremmat.

Nordicin valokuvioon oon ainakin ite ollu tyytyväinen..
Ja halpoihin kiina xenoneihin mitä niitä on muutamat sarjat ollu.

Mulla on led sisävalot g:ssä :D parikymmentä kappaletta 26 senttisiä, pehmeeseen muoviin valettuja ledejä, vastukset sisällä, liittimet molemmissa päissä ja voi leikellä myös lyhkäsemmäksi, itseliimautuvia. eivät syö patteria ja aika hyvä valoteho tuollaiseen käyttöön.

Toinen hyväksi koettu ledi-nauha on oversolin tapelite. Siitä on myös vesitiivis versio.

Sitten löytyy myös 1w ledi spotteja.

Valoheittimeksi noista ehket ei ole? kait... en oo ainakaan kokeillut

En tiedä onko tämä "poliittisesti korrektia" näiden myynnistä täällä huudella? (poistakaa viesti ja bannatkaa kirjoittaja) :eek: :D mutta edustus noille löytyy ja jäsenetu hintaan niitä palstalaisille voin myydä.

tilasin kiinasta p7 teholedin ja sille driverin, aion istuttaa sen nordicin n25:seen. kuhan projekti etenee niin vois vaikka kuvia laittaa, valotehoa siinä on 900 lumenia maksimissaan ja se pitäs tulla sillä driverillä minkä tilasin.

sitä vaan mietin että mitä materiaalia mahtaa se nordicin umpion takaosa olla? sitä ehkä joutuu leikkelemään. ja jäähdytyslevyt kanssa kysymysmerkki et miten ne mahtuu sinne sisälle.

Mutta eihän tollanen P7 tarvi edes mitään heijastinta.? Heivaat heijastin osan helvettihin ja pelkkä lasi eteen suojaamaan. Takakuori on ihan muovia, työstö onnistuu vaikka puukolla jos ei parempia välineitä ole..
Ite oon monet nordicit muokannu sopiviks eri kohteisiin ja tarkoituksiin..
Ihan rasiapora ja "dremeli" parhaat, viilalla tai puukolla viimeistely (saa rosot ja muut pois).

Suomesta ei kannata ledisälää hankkia, yleensä maailmalla ollaan jo seuraavassa sukupolvessa, kuin mitä suomesta saa ja hinnat on tyypillistä suomea, eli vanhasta kamasta tuplahinta...
Saksasta saa tällasesta paikasta:
http://www.led-tech.de/en/index.html
nopeesti ja jokseenkin järkevään hintaan kaikkea emittereistä linsseihin ja virransyöttöön asti. Auttavat myös sopivien komponenttien valinnassa kun niiltä kysyy oston yhteydessä. Oman fillarinvalon osat on tuolta ja palvelu oli ihan ok.

Luulis, että heijastimella saa lisää valoa ja pystyy vaikuttamaan myös valokuvioon, eikös P7:aan ois ollu valmista heijastinta/linssiä? Onnistuskohan lämmön johtaminen vaikka valon jalustaa pitkin esim. auton kattoon, ois ainakin jäähdytyspinta-alaa, jos lampun sisälle ei mahdu laittaan jäähdytysripoja.

Suosittelen kunnon jäähdytystä, vaikuttaa ihan älyttömästi emitterin kestoikään. Huonolla jäähdytyksellä nuo menettää ison osan valotehostaan lyhyessä ajassa.
Omassa pyöränvalossa on alumiinista sorvattu härveli, veljenpojalle tehtiin jäähy vanhasta tietokoneen prosessoricoolerista. Ammattikouluissakin koneistettuja jäähyjä tiedän tehdyn, eikä ollut edes mahdottoman kallista. Mielikuvitusta peliin...

Noit vanhoja tietokoneiden coolereita varmasti saa kyllä jos viitsii vähän kysellä.
Itse ainakin jo keksin 2 tuttavaa jolle vois soittaa lähiaikoina ja kysyä vanhaa tietokoneen raatoa.
Jospa ihan kiinnostuksen vuoksi tekis jotkut P/ työvalot tai jotain vastaavaa..??

Mistä tilasit? Driveria itsekin etsinyt, mutta en ole sopivaa löytänyt.

Täällä kans jotain aiheeseen liittyvää: www.martin-led.com/the-best.html

driveri onkin vähän hankalampi juttu, tilasin sen kaidomainilta mutta se ei kuulemma kestäkkään yli 12voltin jännitteitä kuumenematta liikaa. tilaan varmaankin nadenexilta tupla 1400ma dirverit kuhan sieltä joku nyt vastais että miten ne saadaan toimimaan rinnan.

halpahan tästä ei tule ksenoniin verrattuna mutta se ei ole pääasia, vaan se että sais pienellä virralla hyvän peruutusvalon ja rakentamisen hauskuus :)

Tämmösiä löyty ruotsista
http://www.bilupplysningen.se/led-dimljus-nyhet
http://www.bilupplysningen.se/LED
http://www.diodhuset.se/Dimljus_och_stralkastare.asp

Tuli mieleen, ekan sivun ketjusta löytyneeseen valolinkkiin vähän vastinetta:

http://personal.inet.fi/koti/elinaja.../40W%20led.htm

Tuolla näkee kohtuullisesti... ;)



ps. ei ole minun valo...

Tuommoisen huomasin...


nyt alkaa olla ledivalojen hinta jo sinnepäin,noitahan jo vois vaikka kokeilla.

Tilaus kopsahti viimein postilaatikkoon :) Nyt pääsee rakentelemaan vähän pidemmälle tätä hommaa taasen.

http://forums.offipalsta.com/picture...ictureid=51028

Linssit ovat 15asteiset ja ledit seoulin p4 3.5w... näille tulen tarjoamaan älyä 350-1000mAh potentiometrillä säätö, joten saa portaattomasti kirkkautta säädettyä

http://forums.offipalsta.com/picture...ictureid=51029
Naamalevyyn liimattuna linssit, joiden alta löytyy toiseen alulevyyn kiinnitettynä ledit. Jostain kumman syystä se jälkeen kun olin johdot liittänyt ja laitoin varovasti linssit kiinni liimausta varten, 2 linssiä halkesi... Sen verran sivussa on halkeama, että arvelisin ettei hirveästi vaikuta kuvioon

nyt on valo valmis, eli umpiona on ponssen standing, on siis sama kun nordicin n25 mutta valokuvio ilmeisesti erilainen ja minulle paljon halvempi :). ledinä seoul p7 10w ja driveri kaidomainin 2800mah. maastossa en ole päässyt kokeilemaan mutta mitattu virran kulutus on täydellä teholla 12 voltilla 1,1a ja vajaalla puolella teholla noin 0,4a

ainut ongelma on vaan driverin lämpeneminen täysillä virroilla, ei voi käsin koskea piirejä.. tähän pitää saada joku helpotus ettei driveri pala, ehkä jännitteen laskeminen regulaattorilla, nyttenkin siinä on 12voltin regu. mutta pitää kokeilla jos 5voltin samanlaisen laittas.

valoteho on täysillä ainakin normi hehkulangan veroinen. kuvia heti kun pääsen tositoimiin sen kanssa.

ledikin muodostaa lämpöä aika reilusti, nyt jäähdytyslevynä 30x35 alumiini tanko jonka päässä 50x50x20 jäähdytyssiili.

Kertokaas ny viisaat, kun toi ledi viä niin perkuleen vähän virtaa, niin mistä sitä lämpöä muodostuu?
Vai onko keksitty joku ikiliikkuja?
:confused:

Ledihän kuluttaa juuri sen mitä lupaa, ongelma on että kaikki lämpö muodostuu piipalassa josta se pitää saada pois.
Driverit on toinen "ongelma", toi kaidoman ei kuulosta ihan parhaalta mahdolliselta, hakkurilla sais hyötysuhteen kohdalleen mutta hinta kertautuu.

Jo täällä olleiden linkkienkautta löytyy ohjeet hakkurin tekoon, osat ei montaa euroa maksa jos pysyy siis kolvi kädessä

Mitenkähän tulis p7 ledi kestämään pelkällä vastuksella ja jäähdytyksellä työvalon sisuksiin? Noita kaupallisia drivereita ei tunnu löytyvän mikä toimis kunnolla 12voltin järjestelmässä. Driverit on melkein kaikki suunniteltu toimimaan parhaiten jollain 6voltilla.
Toinen olis tietysti kun tekis teholähteen itse josta sais useammalle valolle syötön.

Led:n virta


Noin ympäristi pyöreästi elektroniikan komponentti Led:n kirkkautta ohjataan nimenomaan virralla(esim 20-50 mA),
Ja ledeissä on kynnysjännite (1,7V-3,xV),millä ne yleensä alkaa valaista.

Ja nuo suurteho LED kaipaa käytännössä ohjainpiirin: esimerkiksi jos led kaipaa 3,15V ja 2800mA niin silloin
tilanne on tuo: ohjainpiirin pitää ruokkia tuota LED-eläintä juuri noin. (paitsi pieniä lämpötilakorjauksia....)

ja sitten se kaikkein ikävin piirre: kun led:n (raja)-pinta lämpenee yli määrätyn, silloin sen kestoikä lyhenee, tai jopa romahtaa.

kaupallisia drivereita/konverttereita saa esim saksasta josta itse tilasin: http://www.candlepowerforums.com/vb/...d.php?t=201981

tuo toimii ihan asiallisesti kahdella p7:lla auton jännitteellä, nyt vaan siihen tuli joku ongelma eikä suostunut syttymään, voi olla kosteudella osuutta asiaan koska piirilevyllä ei ole minkäänlaista suojalakkaa, sisällä lämpimässä aikansa oltuaan se heräsi taas henkiin, eli varmaan joku suojalakka ois kovasana.

tuo ei juurikaan lämpiä ja on todella pienikokoinen ja hyötysuhde kohtuuhyvä.

Terve. Onko sulla minkälaisessa käytössä nuo kaks pee seiskaa? Ite oon haaveillu led lisävaloista nokalle, mutta jos laittaa kaks kappaletta noita pee seiskoja niin riittääköhän valoteho kuinka, vai pitäiskö laittaa samantien kaks per lamppu.. Eikä kans oikeen oo noista drivereistä hajua että minkälainen pitäis olla jos syöttöjännite on noin 14 volttia ja sitte kaks taikka neljä lediä.. Sulla kun tuntuu homma olevan hallussa niin osaisitko neuvoa? :)

minulla oli autossa upotettuna nordic n25 umpiohin työvaloina, tosin ei enää koska löysin toimivia valmiita kohtuuhintaan ulkomailta.
meinaatko lisäpitkiin ledejä? jos niin voi tulla ongelma että miten saat ledin tarpeeksi "syvälle" umpion sisään hajoittamatta heijastinta. eikä se siltikään toimi kunnolla, työvalossa ihan eri homma kun valon ei tarvi näyttää kauaksi ja pienellä "vääristymällä" ei ole merkitystä. ledi kun ei säteile lähellekkään niin laajassa kulmassa kun hehkupoltin tai xenoni.

siinähän se driverin linkki oli. se toimii auton jännitteellä kahdella p7:lla.

led 7000 lumenia


http://www.ledssuperbright.com/30w-l...ower-led-p-226


luulen et rupeaa maailma kirkastumaan :)

200$ zipale, eiköhän moisen valolähteen saa rakennettua halvemmalla :confused:

Tossa on hinta/luvattu valoteho kohdallaan ainakin minun näkemiini suhteutettuna:

http://www.led-tech.de/en/High-Power...1_120_170.html

Testailtiin tuossa töissä tollasia 30w 50w ja 100w ledejä ja täytyy myöntää että etenkin tuolssa 100w ledissä alkaa valoteho olemaan aivan järkyttävä:cool: ainut huonopuoli noissa on niiden käyttöjännitteet (30w ja 50w 18v ja 100w 36v) joten ei sovellu suoraan autokäyttöön.

Taitaa tuollainen satawattinen tarvita jo vähän jäähdytystäkin?

Meillä oli jäähdytys elementtinä tietokoneen siili ja tuntu riittävän hienosti. yllätys yllätys 100w lämpes suunilleen yhtä paljon kun tuo 30w:eek:

Tuli tuollaista kokoonpanoa testattua.
http://www.dealextreme.com/p/cree-xr...8lm-at-1a-2394
http://www.dealextreme.com/p/18v-5w-...mm-5-5mm-26110

Ledin valokeila on liiankin laaja eli piti pistää teippiä umpion yläreunaan. Vielä en ulkona testannut, mutta ainakin mitä tallissa testasin niin mönkijän peruutusvalona ihan hyvä. Ennen oli 55w halogeeni ja nyt tuo ledi ottaa jotain 200-400mA jänniteestä riippuen.
Vielä pitäisi eteen testata tehokkaampaa lediä kunhan vaan postista käy hakemassa. Tuli yllättävän nopeasti tällä kertaa kiinasta tavarat. Vajaa kaks viikkoa.
Ideana olisi saada mönkijään hyvät valot mahdollisimman vähällä virrankulutksella. Kumminkin pieni akku ja vinssillä nostellaan vielä puskulevyä.

Kuinkahan nämä kiinalaiset ledilamput pelaavat, melko jännän näköisiä... Tieliikenteeseen en noita kyllä laittais.

http://www.ebay.com/itm/Car-Auto-H1-...item3a6c28f62e
http://www.ebay.com/itm/Car-68-SMD-L...item2a0edf89cd
http://www.ebay.com/itm/H7-5W-68-SMD...item415eb92ba0
http://www.ebay.com/itm/White-Lamp-H...item415d26dba9

Mulla on verstaan katossa useampi E27 220V led "maissintähkä" lamppu, 10W teholtaan. Ne toimivat ihan ok. Ja ovat kiinalaista laatua, ebaystä. :D

Eikhän nuo ole lähinnä näyttelykäyttöön.

Ei noilla tee yhtään mitään ns. ajovaloina.

Nyt on tehokkaampi versio valmis.
http://www.dealextreme.com/p/xmlawt-...3-0-3-5v-51989
http://www.dealextreme.com/p/6-18v-3...emitters-57779

Virtaa ottaa 14voltin jänniteellä "low" 0.15A ja "high" 0,7A.

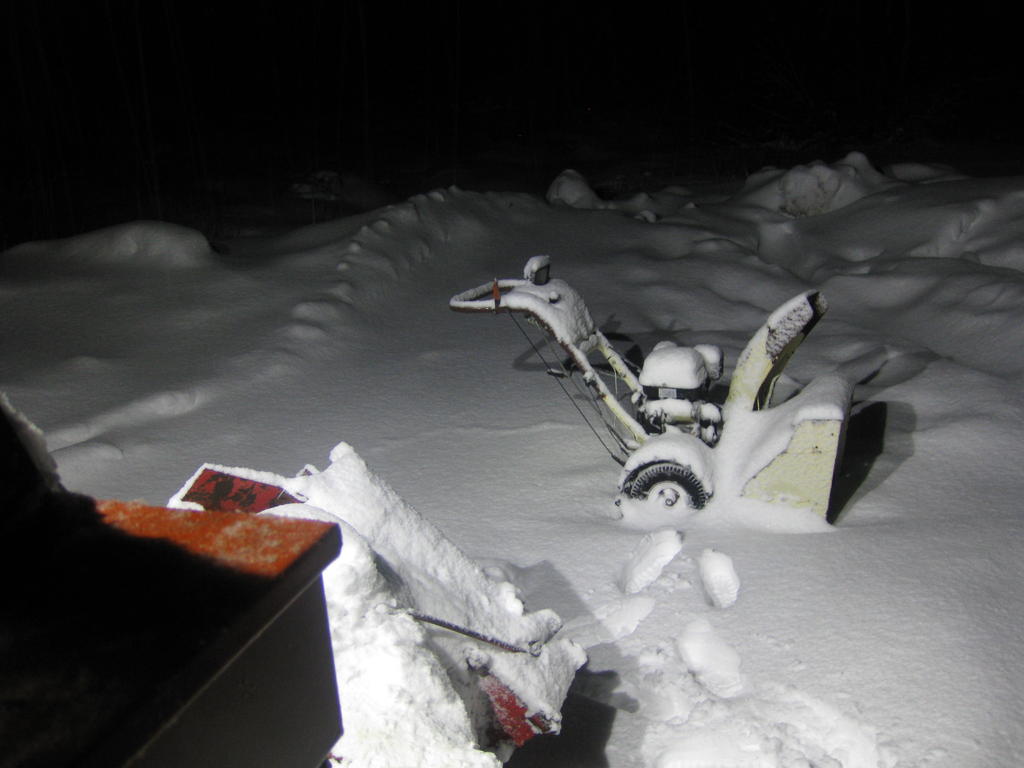

55w halogeeni työvalo
http://forums.offipalsta.com/picture...ictureid=94085

Ledi "low"
http://forums.offipalsta.com/picture...ictureid=94087

Led "high"
http://forums.offipalsta.com/picture...ictureid=94086

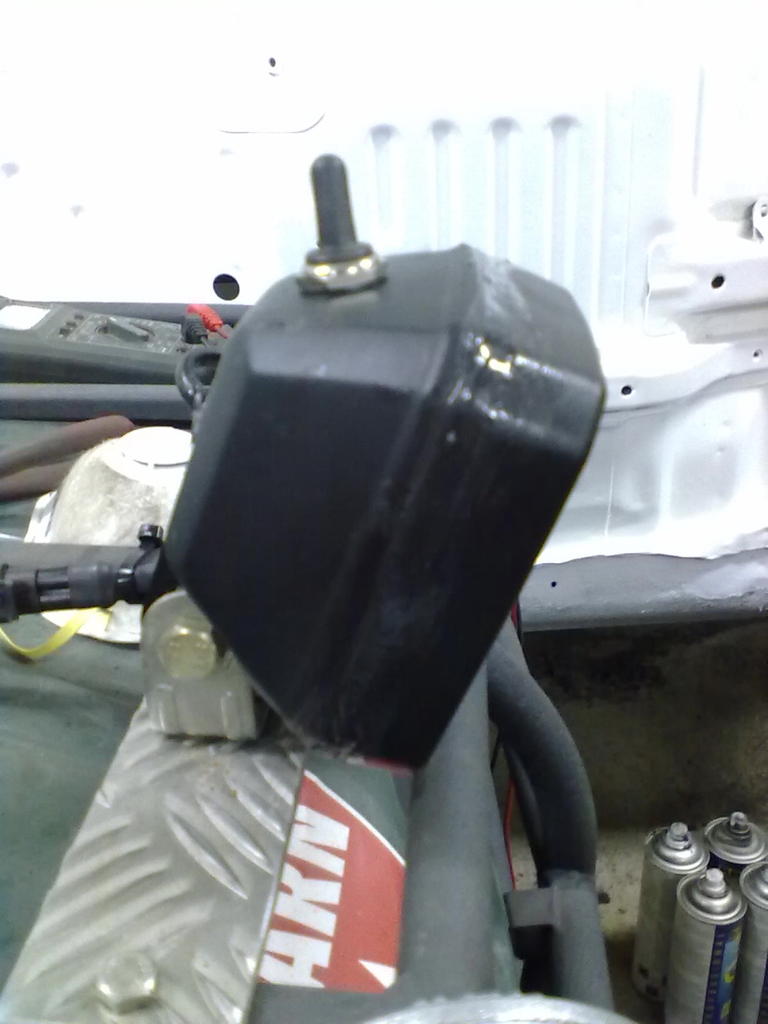

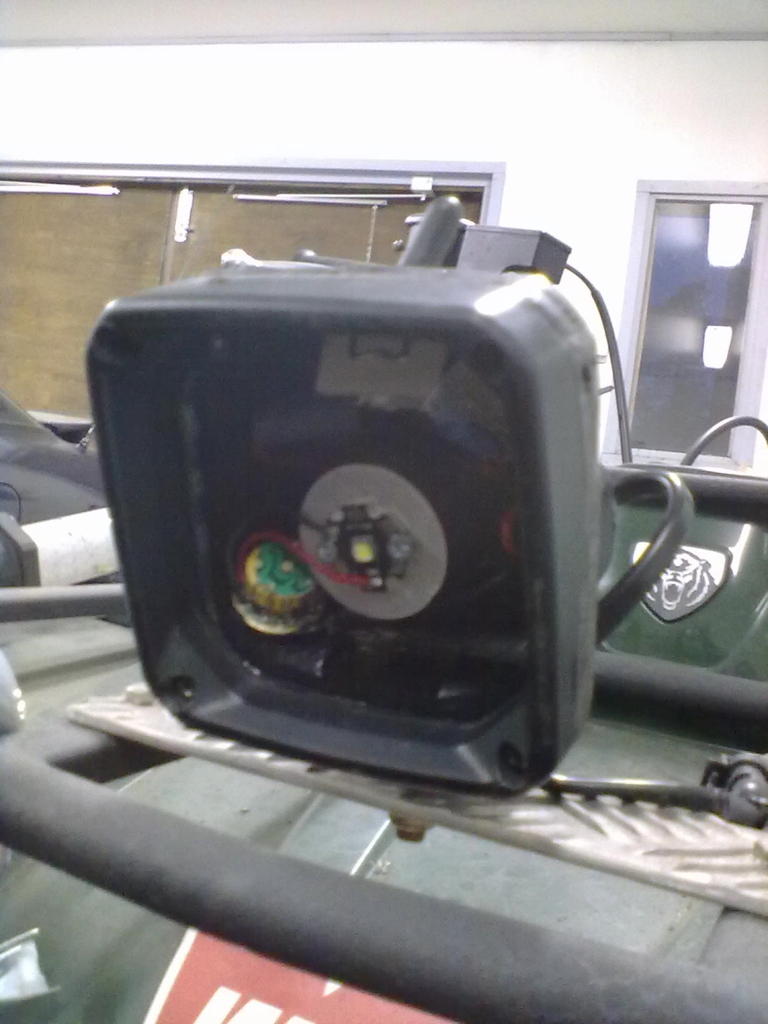

Parin sentin pätkän otin valaisinta tuosta välistä pois ja pistin pleksin. Tuota en lasin kanssa koittanut, mutta tuo pienempi tehonen ainakin hajoitti valon turhan sekavasti.
http://forums.offipalsta.com/picture...ictureid=94089

http://forums.offipalsta.com/picture...ictureid=94088

Ledihän pesee selvästi tuon "huligeenin"... Hyvä testaus :)

Kantsii myös tuon Dealextremen lisäksi tsekata www.focalprice.com . Monet tuotteet on halvempia, ei postikuluja ja lähetykset on tulleet perille alle kahdessa viikossa. Aika paljon on tullut tuolta tilailtua eikä ongelmia ole ollut toimitusaikojen tai minkään muunkaan suhteen. (yhdesti kävi niin että tilaus tuli useammassa osassa kun olivat varastosta loppuneet)
Kiinasta tulee noikin ilmeisesti, ja tosiaan postikuluttomia hintoja kaikki.

Jos joku muu innostuu askartelemaan niin tuossa on tuon virtalähteen kytkentä. Eli ledi tulee johtojen päihin ja itse sähkö virtalähteelle keskellä plussa ja reuna miinus. Kytkimellä naksutellaan järjestyksessä osateho, vilkku ja täysteho.
Pistän parempia kuvia sitten kun saan mönkijän tallista. Kännykkäkameralla nuo kuvat niin ei pysty vaikuttamaan valotusaikaan, mutta kyllä tuo ledi pirun kirkas on ja todella laajalla valokeilalla.

http://forums.offipalsta.com/picture...ictureid=94116

Tuo tehokkaamman ledin teholähde jostain syystä hajoaa samantien jos mönkijä on käynnissä? Eka ajattelin että oli viottunut tuo teholähde kun virtalähteellä testasin vielä pienillä hauen leuoilla liittimen tappeihin sähköä. Juuri siinä liittimessä oli 1 toisen nastan vieressä ja oletin että se on 1 nasta. Sitten kumminkin muita liitimiä katselin niin se on ihan joku juokseva numero. Hetken aikaa otti virtaa virranrajoittimeen saakka.
Vaihdoin toisen ledin ja teholähteen. Ajoin mönkijän pihalle ja pistin valon päälle välähti vaan. Aivan samanlailla teki tuo ensimmäinenkin. Voiko tuosta mönkijästä sitten tulla sellaisia piikkejä mitä tuo ei kestä?

"Tehottomampi" ledi taas toimii hyvin (kop kop). Viimenen kuva on aikalailla sellainen miltä näyttää luonnossakin. Valokeilahan on rajattu teipillä. En muistanut tuota halogeenia ottaa mukaan testiin.
Taidan jossain vaiheessa tilata noita lisää ellen sitten löydä jotain toista teholähdettä noille tehokaammille.

http://forums.offipalsta.com/picture...ictureid=94645

http://forums.offipalsta.com/picture...ictureid=94646

http://forums.offipalsta.com/picture...ictureid=94647

auttaskoha tossa 12v regu yhtään mitään?

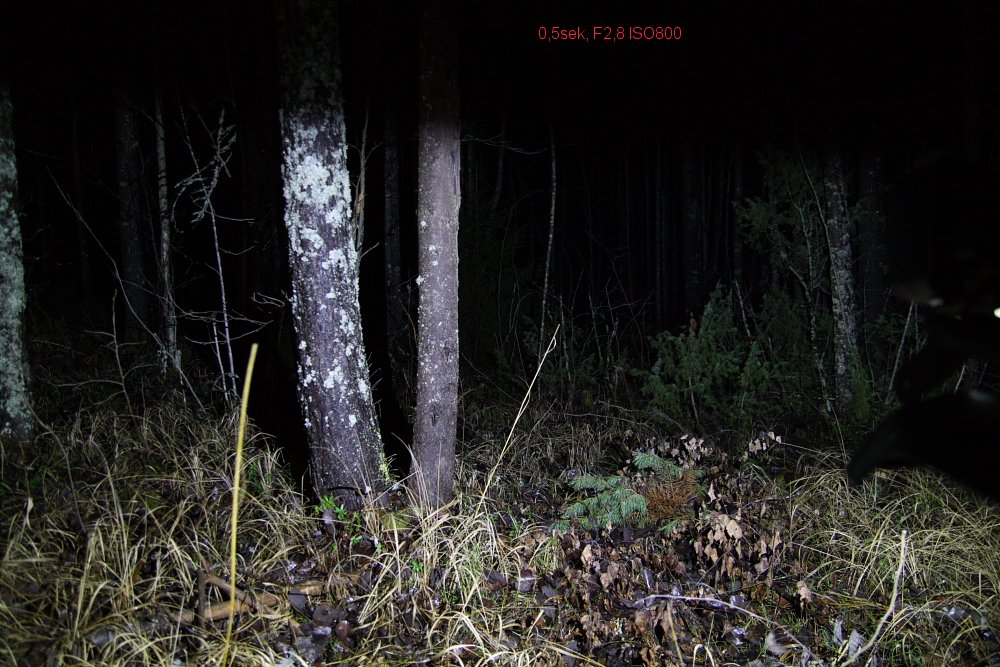

Nyt on testikuvat halogeeni työvalon kanssakin.

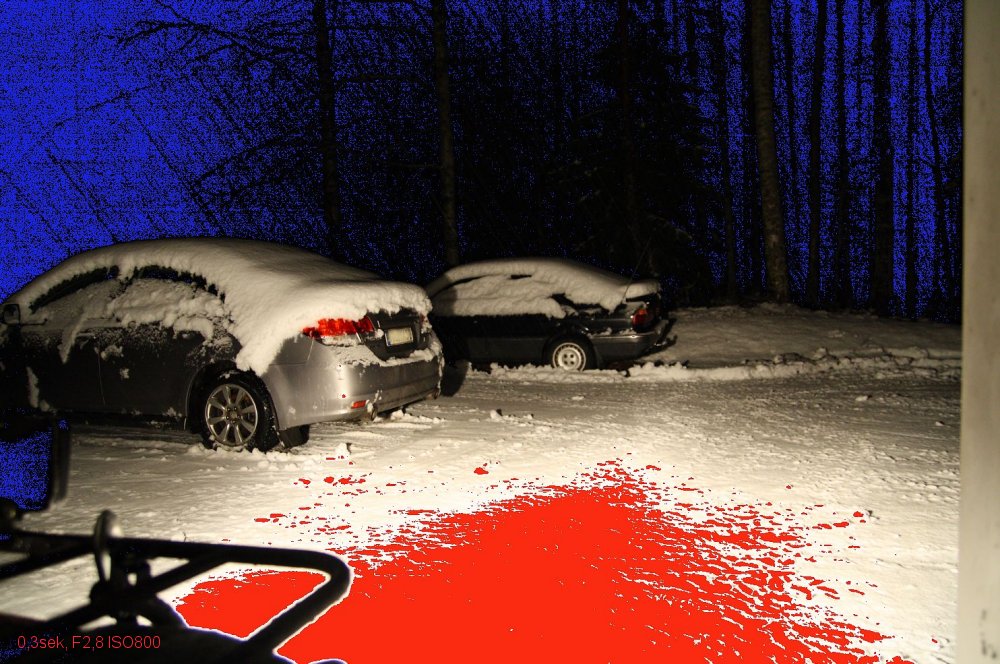

Sininen väri kuvaa varjoa ja punainen kirkasta kohtaa (kuvankäsittelyn tekele).

Halogeeni on hivenen tehokaampi, mutta ledi vie voiton virran kulutuksessa 0,35A VS 4A.

Halogeeni
http://forums.offipalsta.com/picture...ictureid=95333

Led
http://forums.offipalsta.com/picture...ictureid=95334

Halogeeni
http://forums.offipalsta.com/picture...ictureid=95335

Led
http://forums.offipalsta.com/picture...ictureid=95336

Tuon toisen ledin kohtaloksi varmaan koitui tuo teholähteen 3-mode ominaisuus. Eli valo tehoa vaihdetaan käyttämällä virtakytkintä pois ja uudestaan päälle. Tuo mönkijän lataus puola antaa sellaista sähköä että teholähteen piiri sekoaa siittä.

Pitipä itsekkin koittaa askarrella samisami2 kuvien ja ensimmäisten linkkien inspiroimana. Komponentteina toimivat nämä: http://www.dealextreme.com/p/cree-xr...8lm-at-1a-2394 ja http://www.dealextreme.com/p/18v-5w-...mm-5-5mm-26110

Sitten rungoksi tuli tuommoinen näppärä, reilun 80mm halkaisijainen, peltirunkoinen työvalo. Kuvassa näkyy myös alumiiniset lämmönsiirto palikat, jollainen tuli piitahnan kanssa ledin taakse umpion runkoa vasten.
http://forums.offipalsta.com/picture...ictureid=96071

Laitoin sitten kokeeksi nuo valmiit valot Zetkan katolle taakse ja yllätyin positiivisesti:
http://forums.offipalsta.com/picture...ictureid=96065

Samalla valotuksella vertailuna normaalit 55wattiset halogeenit. Kantavuus parempi, mutta valon sävy huomattavan keltainen, sekä valon määrä lähellä pienempi:
http://forums.offipalsta.com/picture...ictureid=96066

Tässä vielä valot vertailussa paikallaan. Älkää sitten takertuko nuihin kytkentöihin, tein tuollas pimeässä ja lumisateessa otsavalon kanssa niin ovat vielä vaiheessa. :D
http://forums.offipalsta.com/picture...ictureid=96074

Kaikkinensa kannattava kokeilu. Lisäksi meni muutama lisä komponentti tilaukseen kiinasta. Hintaa taisi jäädä valoa kohden pikkuisen päälle 11€ kaikkinensa, ja traktorin laturi selviää nyt paljon helpommalla.

nonni nyt minäkin olen liitynyt tuohon ebayn ihmeelliseen mailmaan!
lisäsin rahaa paybal tilille ja odottelen että rahat ilmestyvät sinne, maksan ostokset ja odottelen pari viikkoa että ne tulee suomeen menikö suunnillee oikein ? ja kiinasta tulee eli siihen mahdollista tullia alvi päälle ? lähetys kulut noilla tavaroilla on "free shipping" kunnes toisin todistetaan. on kyllä jotenki tosi hämärän tuntusta kaikki tälläne ulkomaantilailu onneks ei ihan hirveistä rahoista ole kyse vaikka tuotetta ei ikinä tulisikaan :rolleyes: eli siis tollasia led taso majakka valoja tilasin kun suomessa on nii helvetin kalliita että tuolta sai kunnon satsin samaan rahaan kun suomessa yhden kappaleen :D
Mut määrä korvaa laadun voin kuvitella kuinka onnettomia noi tuikut ovat pahimmassa tapauksessa.. otan vähän erilaisia melleja niin pääsee leikkimään ja testailee, ettei muiden tarvitse mennä samaan lankaan:D

Siis tuo ulkomaan kauppa: Tulee tullin läpi ilman mittään alveja ja tulleja jos lähetyksen hinta (tuote+lähetys+rahti) alle n. 45 euroa.

Siis kun tilaat Free shipping- niin tilaa niin monta kertaa, että jokainen tilaus jä alle tuon 45e! Ja jos haluat pelata varman päälle, niin tilaa jokainen lähetys eri päivänä! (suurimman osan mukaan hätävarjelun liioittelua, mutta jos on tilattu eri päivinä, niin kyseessä ei niin paha "verosuunnittelu", itse olen pikkasen arka noiden verojen "sumplimisen" suhteen)

p.s noissa LED-rakenteluissa kannattaa kiinnittää korostettua huolellisuutta jäähdytykseen! led-elementti pilalla muutamassa sekunnissa jos ei kunnon jäähdytystä! kannattaa pikkasen satsata nimenomaan noihin lämmönsiirto pastoihin ja jäähdytyselementteihin.

jaa no hyvä tietää pitää kokeilla :) kaikista hankalinta ku ei osaa kielii ni joutuu pähkäilee noitte kanssa :rolleyes:

H3 versioita tullut hommattua muutama, kelpaavat juuri ja juuri työvalojen polttimoiksi.

Nostellaanpa tätä välillä kun alkaa valojakin taas tarvimaan enemmän.
Tarkoitus olisi 10w XM-LT60 ledi tuohon mustan ledvalon kuoriin laittaa ja pistää mönkijän nokalle. Viime talvena selvisi että nuo useamman moden teholähteet tarvii jonkulaisen regulaattorin tasaamaan jännitettä. Ei ainakaan mönkijän "laturi" anna niin tasaista sähköä että toimisi. Noita 3000mA teholähteitä ei vain dx:llä ollut niin vielä on osat hakusessa.
http://forums.offipalsta.com/picture...ctureid=114702

http://dx.com/p/t6-2500-3000ma-3-mod...-128269?item=1

No nyt on näköjään tullut käypänen teholähde tuohon (ei ollut vielä alku viikosta).

Kerrotaanpa nyt tähänkin tuon mustan 10w kiinan valaisimen tarina. Eli valaisimen valmistusvaiheessa oli kierretappi/ruuvi ledin kiinnityksessä katkennut ja ledi oli jäänyt kantamaan sen katkenneen nysän päälle. Ledin ja jäähdytyslevyn (rungon) välissä oli ilma rakoa ainakin milli.

Tuommoisia olen meinaillut ostaa vaikkapa kuusi kappaletta kattotelineeseen(joka on vielä rakentamatta sekin:D), ja laittaa ne osoittamaan joka ilman suuntaan, niin ehkä niillä jotenkin näkisi auton ympärille? Olisi myös helpon näköinen aihio jos haluaa kehitellä sisuskaluja uusiksi, ja kompakti koko ja edullinen hinta on aina plussaa.:)
http://www.ebay.com/itm/261078324362...84.m1436.l2649

Tuossa on 750 lumenin valovoima.

http://forums.offipalsta.com/picture...ctureid=115465

Eli se vastaa noin 35W halogenilamppua. (Osramin halogenilamppu taulukko)

10W led-lamppu ei paljoa virtaa kuluta, mutta valotehoa sais olla lisää...:cool:

Joo, eihän nuo mitään valotykkejä ole tuollaisenaan, ja tuskin lumenit on edes tuota mitä lupaavat, mutta modailtuna noista saisi varmaan ihan kivasti valotehoa irti. Parituhatta lumenia kun saisi edes per auton sivu, niin riittäis ihan hyvin(3-4 valoa molemmille puolille)... Ja ainahan noita voi laittaa niin monta että alkaa näkemään! :D

Paljonkos se kuluttaa virtaa? Onko virran kulutuskin vakio jos se toimii 9-32V jännitteellä? 1,1A vs. 0,3A?

En mä tiedä paljonko se kuluttaa, mutta vähän kuitenkin. :D Ei riitä sähkötekniset taidot tuohon kysymykseen. Mutta luulisin että yhden ampeerin luokkaa.

Näyttäis vain olevan tuo ledi aika syvällä eli jonkunlainen spottivalo kenties? Sitten vielä kestääkö tuo auton latausjännitettä ollenkaan?

Ledihän ottaa virtaa esim tuo XM-LT60 700-3000mA jännite 2,9-3,5V. Sitten esim tuo teholähde jonka perässä on tuo ledi, ottaa (lainaus aikaisemmista viesteistä... "Virtaa ottaa 14voltin jänniteellä "low" 0.15A ja "high" 0,7A.")

Tuo että 55w h3 antaisi 1450lumenia ja 10w ledi 1000lumea niin oma kohtainen kokemus on ainakin että mulla on kai ollut pirun huonoja h3 kun 10w ledi ne voittaa reilusti valotehossa.

Kun ei Hippo nyt ole langoilla, niin kysynpä yleisesti, että miten saa noin skarpit tekstit polykarbonaattilevyyn?

- p

Ainakin jos on dealextremen saman näköisen lampun arvosteluja uskominen, niin flood light on kuitenkin kyseessä(niin kuin ebaynkin sivuilla taidettiin mainita), ja joku oli dx-mallin laittanut ainakin johonkin mopohärveliinsä tuolla, mutta tiedä sitten miten autossa kestäisivät...
http://club.dx.com/reviews/text/44176

olihan nuita. näkkeepi ihan ok.

Jos ei kovin vakaa käsi satu olemaan, niin cnc-jyrsimillähän noita saa ajeltua. http://metku.net/index.html?path=mods/router/index

Led:n käyttö: yleisellä tasolla vs. Halogeeni


Siis jos 10W led valaisimen syöttöjännitteeksi on ilmoitettu 9-32 Volttia niin Valaisimen ottama virta lasketaan seuraavasti: Teho Watteina jaetaan jännitteellä (siis P/U=I) mutta kokemuksen mukaan
hyötysuhde on yleensä pienimmillä jännitteillä on huonompi, kuin suurempien jännitteiden. siis k.o 2 kpl työvaloa kytketään rinnan 24v järjestelmään, ei sarjaan! ja hyötysuhde voisi olla 0.75-0.90?
Siis 10w led työvalo todennäköisesti syö enemmän kuin 10w sähköä?????

Siis Led(valodiodi) on elektroniikan komponentti, ja siinä tapahtuu jännitehäviö, joka on suuruusluokkaa 1,5-3,5 volttia.
-> siis ledille syötetään virtaa (amppeeri) eikä jännitettä (voltti), mutta kun esim. autossa on tarjolla vain 12 (9-32)voltin sähköä, niin ledille täytyy rakentaa oma säädin; yksinkertaisimmillaan etuvastus mutta työvaloissa yms. on oma "driver" eli ajuri, joka ajaa sähköä ledille hatutun tavan mukaan. Siis ledin läpi kulkeva virta (amppeeri, milliamppeeri) on se, mitä säädetään; siis "driver" ottaa auton akusta sähköä, ja "leipoo" siitä esim. 3000 mA (=3 amppeeria) virtaa ledille, ja tuo "toimitus" tapahtuu noin 3.1 voltin jännitteellä. Jos ledi ottaa tuon 3000mA 2,8 voltin jännitteellä tai 3,2
voltin jännitteellä, ajuri tekee sen 3000mA 2,8 tai 3,2 voltin jännitteellä.

Halogen hehkuja syötetään suoraan auton sähköistä, ja niissä on se ikävä puoli, että kun jännite laskee 15%, niin valoteho tippuu puoleen.
siis JOS normi valaistusteho 1550 on ilmoitettu 14.1v liitinjännitteellä, ja jännite tippuu 12 volttiin, niin 1550 onkin "vain" 775:o
Ja noissa kattovaloissa tuo 15% jännitteen lasku on normaalia, ei suurin mahdollinen:cool:

Ja sitten pikkusen syvemmälle
Siis led työvalaisimissa on ajuri, joissa on enemmän elektroniikkaa kuin yksinkertaisessa radiossa! Ja nuo led valaisimet ovat siis uv-ledejä, ja tuossa pinnoitteessa valo muutetaan ihmissilmään näkyvään muotoon, ja tässä onkin se "kuuma peruna"; siis saadaanko värintoisto ihmissilmää miellyttämään muotoon? onko parempi tuplamäärä valoa, vai se että vihreän eroittaa sinisestä tms. ja parhaimmissa mitataan led:n lämpötilaa, ja säädetään sen mukaan.

Noita draivereita oskiloskoopilla tutkiessani olen törmännyt moneen tapaan syöttää sähköä led:lle, mutta ehkä yleisin tapa on pulssittaa yli 5 V jännitettä suurehkolla taajuudella, joko suoraan tai muodollisen induktanssin läpi.
(taajuus minimissäänkin ihmissilmää nopeampi, mutta suurnopeuskameralle eivät kelpaa k.o led valot (loisteputket 230v verkkovirrasta ei kelpaa edes pylväs porakoneelle tai sorville työskentelyvaloksi:( minun mielestä)

Ja sitten se suurin epäselvyys: Jokaisella ihmisellä on "oma värinäkö" ja kyky havannoida eri kohteita erillaisissa valaistusolosuhteissa:o

Tuommosta tekis mieli laittaa mönkijään, 35W hehkulampun tilalle:

http://www.ebay.com/itm/10W-DC-12V-2...item1c2bf1a718

Vähän tuo 40 asteen kulma mietityttää.

Varmasti näkee hyvin moisilla, meilä töissä samantyylisiä myynnissä vaikkakin heikommalla valoteholla ja näkee pirun hyvin kokoisikseen valoiksi. mönkijöihin laittaneet.
tommosia siis: http://www.jussinmaki.net/verkkokaup...t/view/6534/73

Minä jo päivällä kyselin vastaavista kokemuksia tuolla toisessa topicissa. http://forums.offipalsta.com/showthr...t=87278&page=2

Ostin pari tuollaista (työ?) peruutusvaloiksi. Valokeila on aika leveä, kovin pitkälle nämä eivät näytä. Ensikokemuksen perusteella ainakin omaan käyttöön ihan ok valot. Saa nähdä kuinka kauan nämä kestää autokäytössä.

10watin työvalo on ollut jo pitkään valmiina, mutta edelleen pitäisi se regulaattori hommata.
Katselin sitten mitäs kivaa DX:llä taas olisi ja heti löytyi muutama kiinnostava. Aikasemmin tuolla ei ole ollut oikeen valmiita valoja, mutta nyt olis... Noi pikku mustat joutuu melkein jossain vaiheessa pistää tilaukseen.
Hinnat on jo sellaisia että askartelemalla tulee paljon kalliimmaksi :D

http://dx.com/p/10w-1000lm-6000k-eag...2v-pair-131553

http://dx.com/p/10w-led-vehicle-whit...k-9-30v-154982

Nuot ensimmäisen linkin pikkuvalothan sopisivat mainiosti omaan ideaani jossa eteenpäin osoittava työvalo sijoitettaisiin peilin kuoreen. Näillä isohkoilla alurunkoisilla tuo ei onnistu koska peili ei pysy säädöissään mutta nuo mahtaisivat toimia kohtalaisen hyvin tuossa tarkoituksessa.

Olisko hyvää? siis hyvää ja halpaa ei ole?????


Vai olisko sittenki?

2 kpl 1000 LM 10w valoja pienessä koossa maksaa 30,7 usd kotiin!
ja
1 kpl 650 LM 10w valo isona ja kömpelönä maksaa 46,7 usd kotiin!

Yhden tuommosen "650 lm" eliniän seurasin aivan vieressä seisten, siis asensin sen, ja kun asennettiin vielä 2 kpl pyöreitä 15wattisia, niin tuo 10w alkoi hiipua... ja ajattelin että nyt akku nyykähti, ja sammutin pois.
kun noita 15wattisia testailin, niin huomasin että akku oli aivan ok, jännite 12.3 volttia, ja tuo pikkunen 10w ei enää herännyt:rolleyes:

Kesti 2 kertaa testata/verrata kinukkien 24w kantikkaaseen leveällä valokuviolla olevaan, ja polttaa sitten 10 minuuttia 10c lämpötilassa.
Toki tuo 10w oli ostettu suomesta, ja kivijalkakaupasta! mutta taisi vuosi mennä, joten ei takuuseen?

Mutta jos joku tilaa noita 30,7 usd/pari valoja, niin kertokaa millaisia on!
Valokuvio kiinnostaisi nimenomaan!
Ja itse ruuvaisin johonkin metalliin, ja pastaa väliin että jäähtyy.... 10w ledi drivereineen tekee lämpöä yllättävän paljon.... tuossa minun 24w n.100x100x40mm olevassa jäähdytysripaa paljon....

Tilasin kokeeksi nuo 10w pikku nappi ledit. Jos sais niistä kelkkaan peruutusvalot.

No nyt tuli nuo 10w nappiledit. Olipa pettymys. Ledlencerin H7 tuntuu paljon tehokkaammalta. Voin ottaa illalla kuvan valosta. Kuvio pyöreä. En nyt sit tiedä onko parin teho 10w ja 5w kappale vaii onko nuo 10w kappale. Paskat kuitenkin.

Lisäksi tilasin tuo edellä mainitun työvalon. Tämä oli hyvä. Pieni kokoinen ja aika jämyn oloinen. Valotehoakin mukavasti.

Tekstit on leikattu laserilla rosterilevyyn ja taakse asennettuun xxl polycarbonaattiin on 1x5mm sininen led.

mullakin noita 10w työ valoja näyttää ihna kivasti ja käteviä kun voi liittää toisiinsa kuoret alumiinia ja kiinnike rst voi kysellä jos tarvetta
