kinkku kaappi


]laitetaas juttua rojektista tänne näkyville..

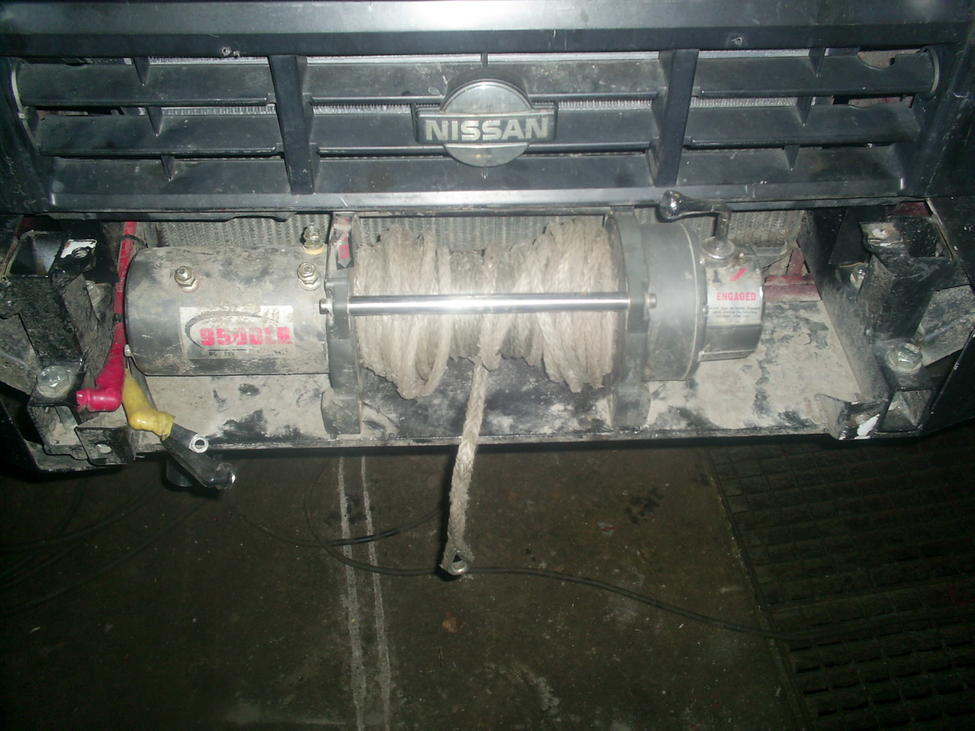

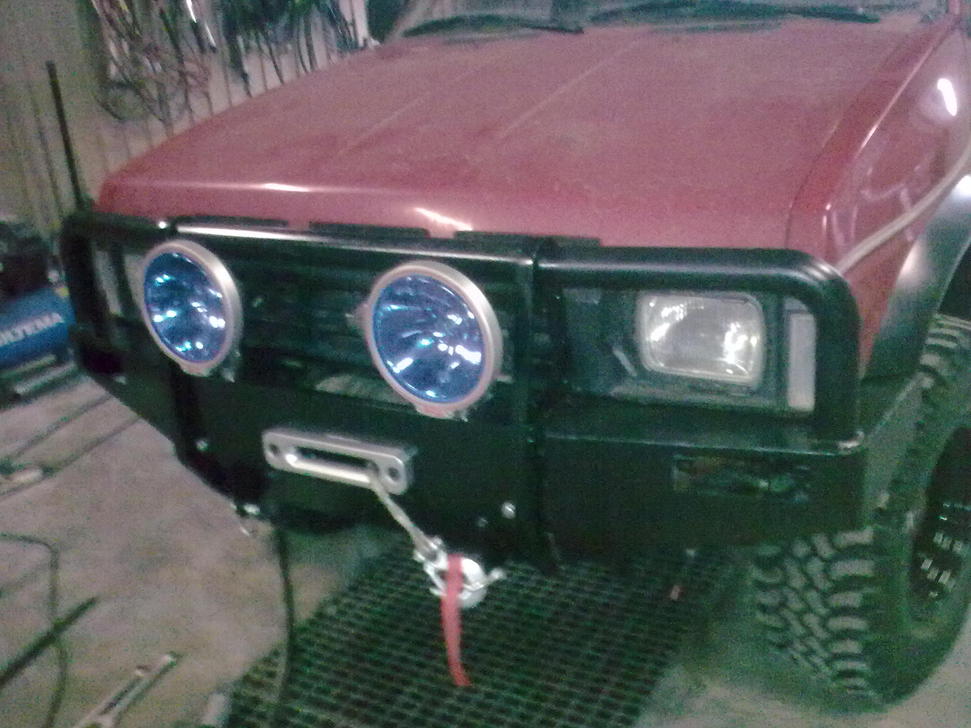

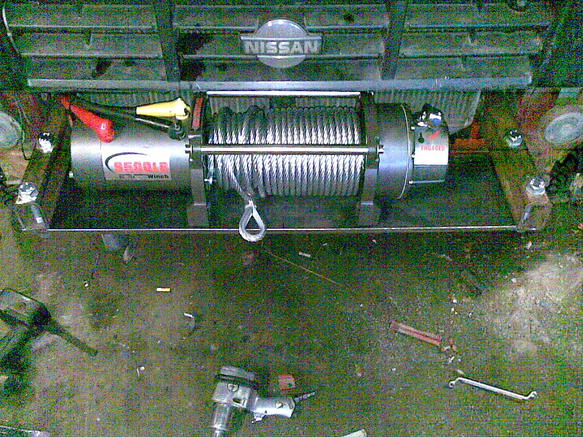

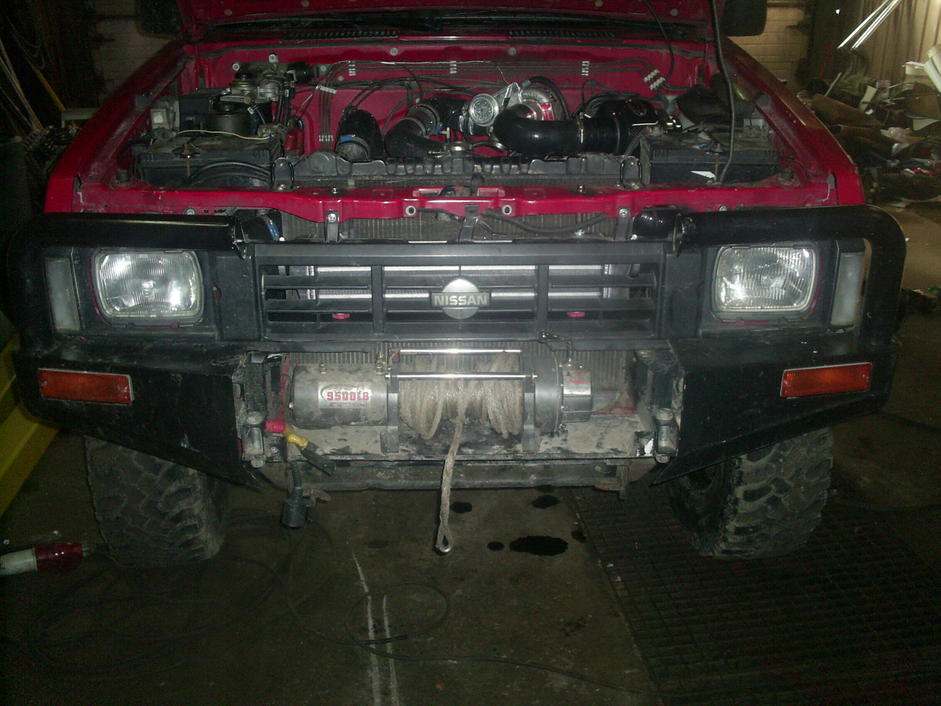

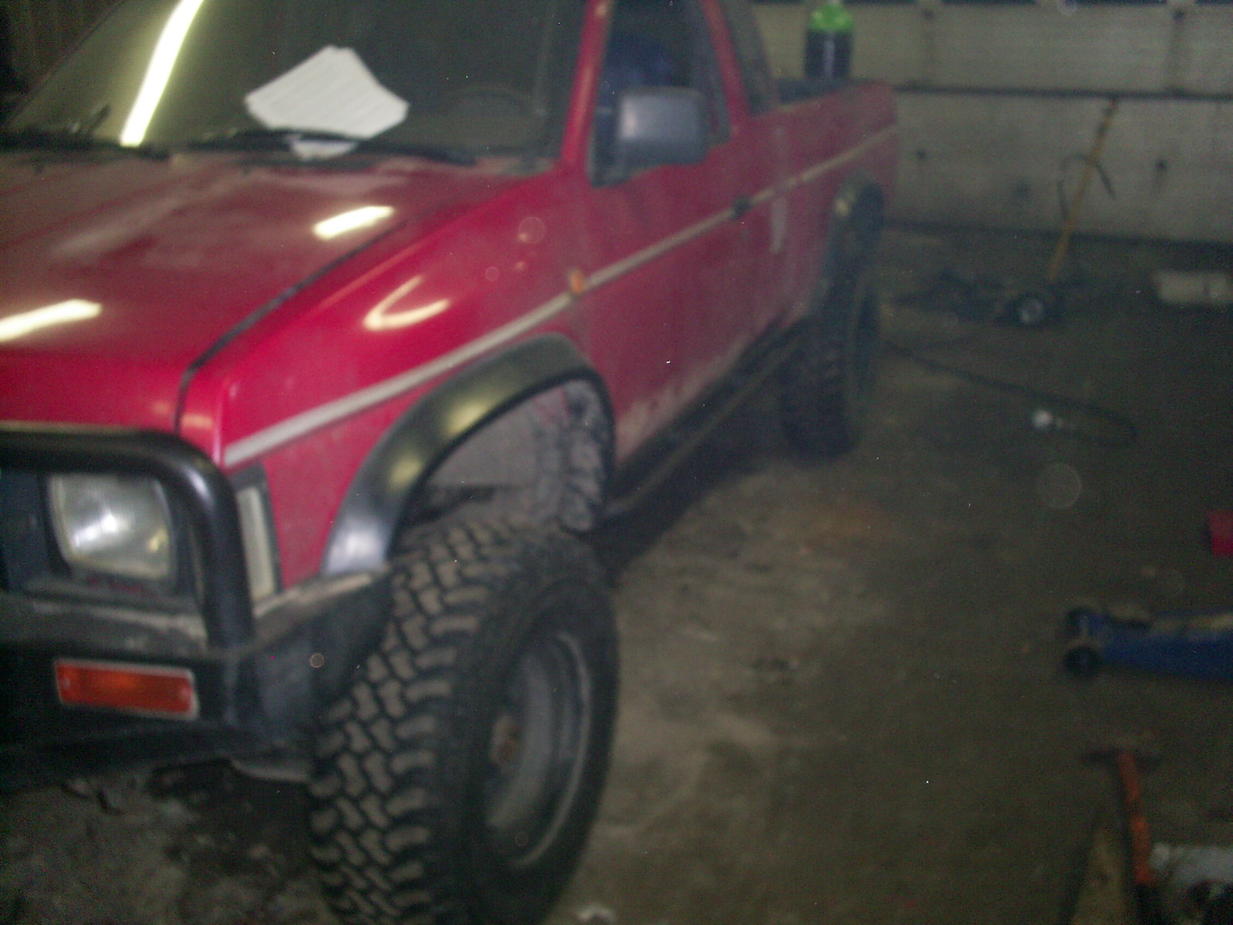

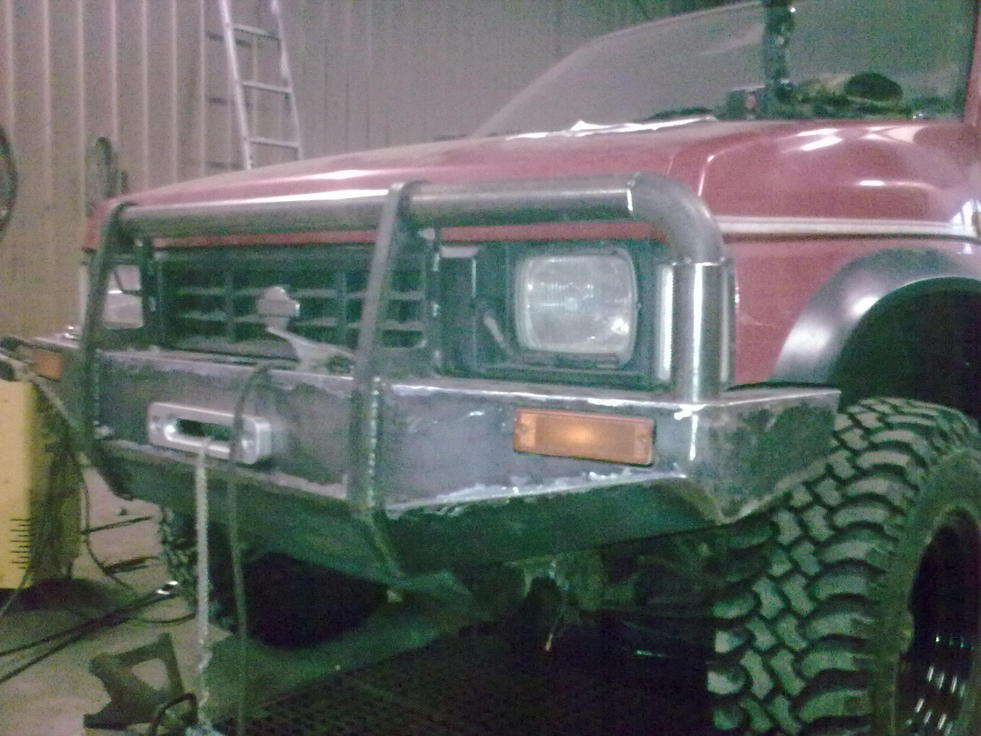

eli ostin sukulaiselta tuollasen kingcapin pois ku halvalla sai ja nelikkoo aina tehny mieli. auto oli täysin vakio kunnossa osto hetkellä..Liite 9864heti piti tilailla juukasta renkaat ja vanteet 31/10.5/15 fedimat. sitten lava poies rungon päältä ja hitsailemaan (kuvia työ vaiheista ei oo ku tää)Liite 9865 samalla tein 50 mm korin korotuksen lavan korotin kumi tötteröillä ja koppiin tei 50mm alumiinitangosta palat väliin. sitten tulikin tilattua vinssi ja sitä suunnittelemaan paikalleen..Liite 9866 jotain täytyi saada vinssin ympärille joten pahvia sakset teippiä käteen ja suunnittelemaan.. aika arb tuotokselta näyttää mutta mitä siitä.. sitten pahvin palat paperille ja kaverin optisen leikkurin luona käymään ja läjä pellin paloja kainalossa pajalle hitsuuttamaan. ja tällänen alkoi syntyä.Liite 9867Liite 9868Liite 9869 sit puskuri purku ja osat sinko kaappiin toiselle kaverilleLiite 9870 eikun maalit niskaan ja osat takasin paikalleen[ATTACH]Liite 9872[/ATTACH]

Liite 9873

Liite 9874

Liite 9875

Liite 9876

Liite 9877

jos nyt näkys nääki kuvat

Nyt homma rokkaa. Ainoo miinus on että livenä se näyttää paremmalta mitä kuvissa....

Tyylikäs puskuri! Paljonko tuli suurinpiirtein puskimelle painoa?

onhan se vähän painava .. mutta kestää kokeiltu on..oisko jotain 60-70 kiloa kaikkineen

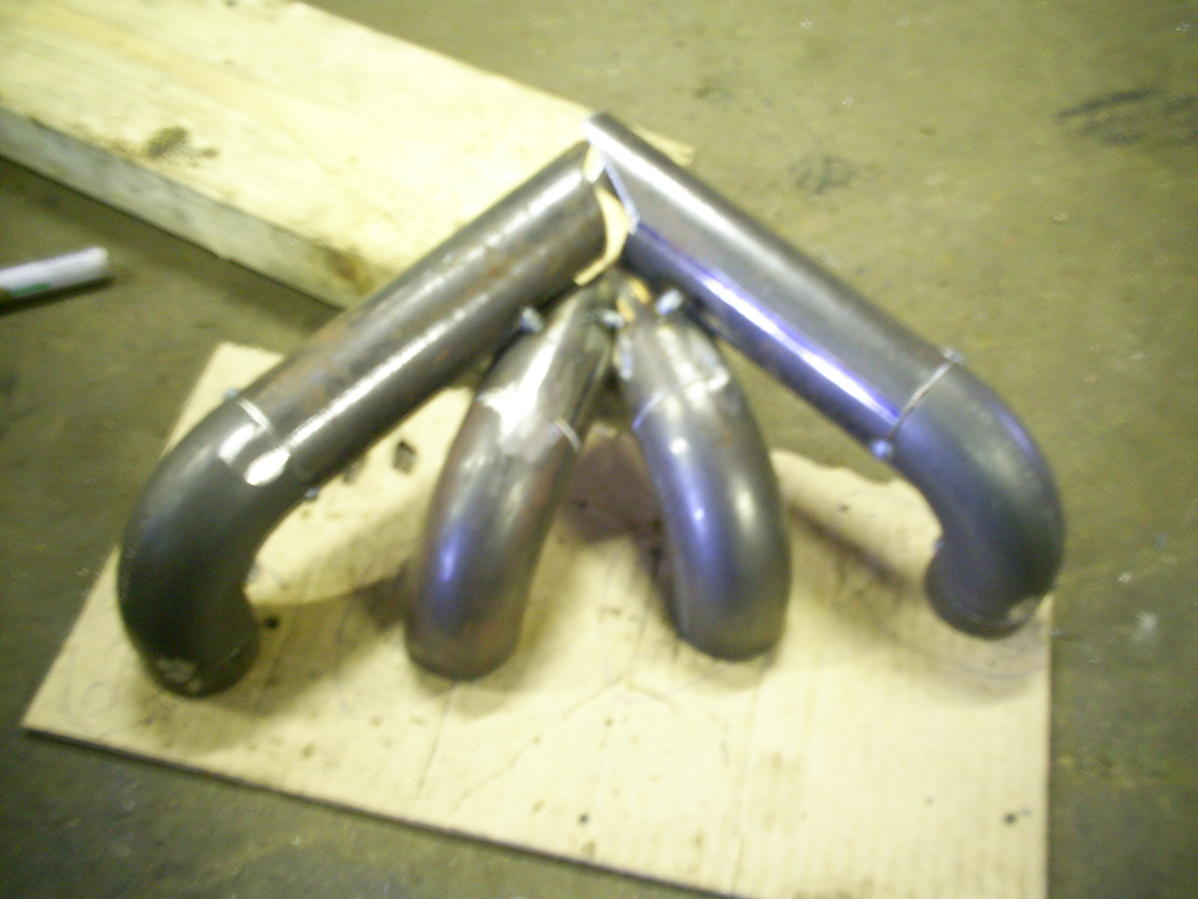

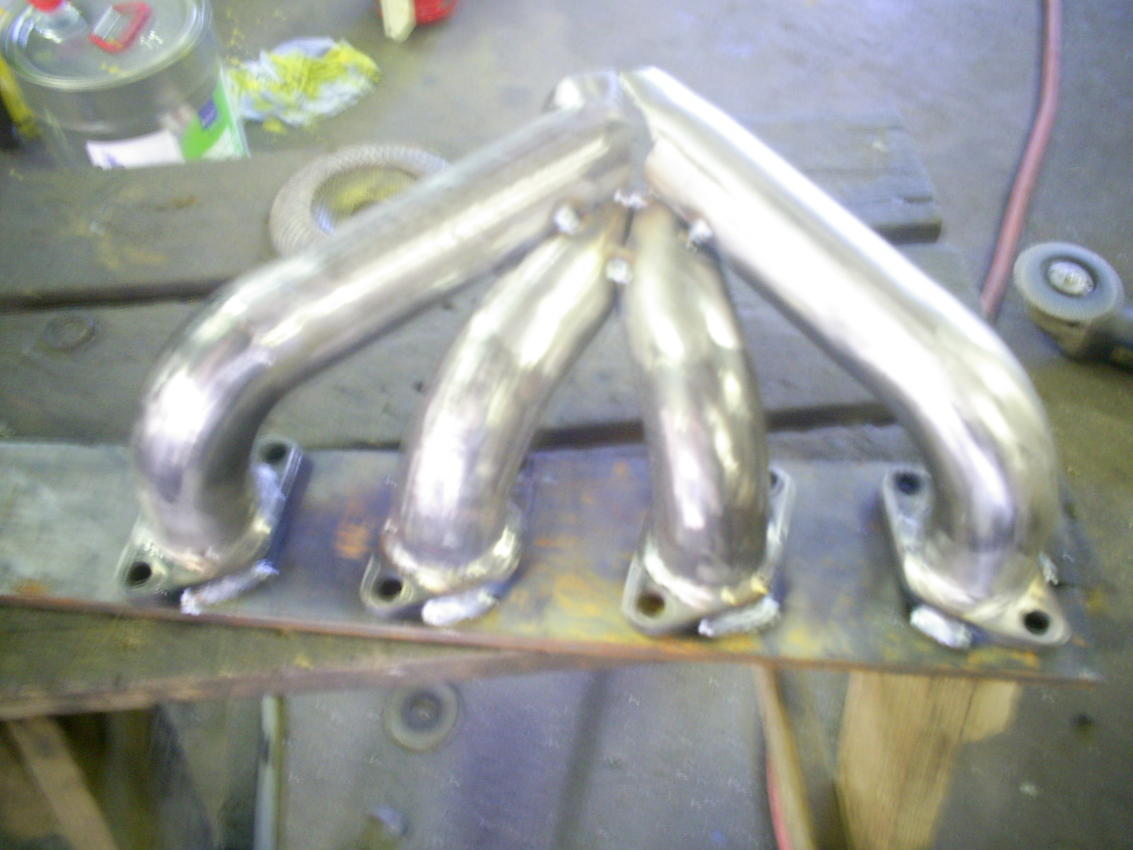

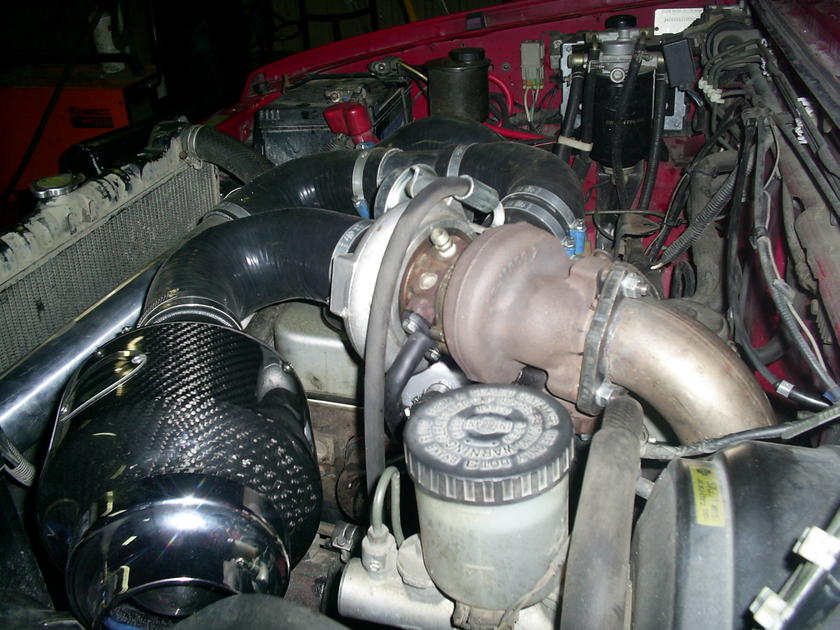

ja mutka putkeen. Liite 9881 pakosarjan tekoa..Liite 9882 Liite 9883 Liite 9884 laipat tehty saman kaverin luona missä puskurin osat Liite 9885 mutikka punaseks ettei vetele ku irrottaa laipasta..

hyvin hehkuu.. Liite 9886 miten sen nyt sinne asettelis Liite 9887 Liite 9888 Liite 9890

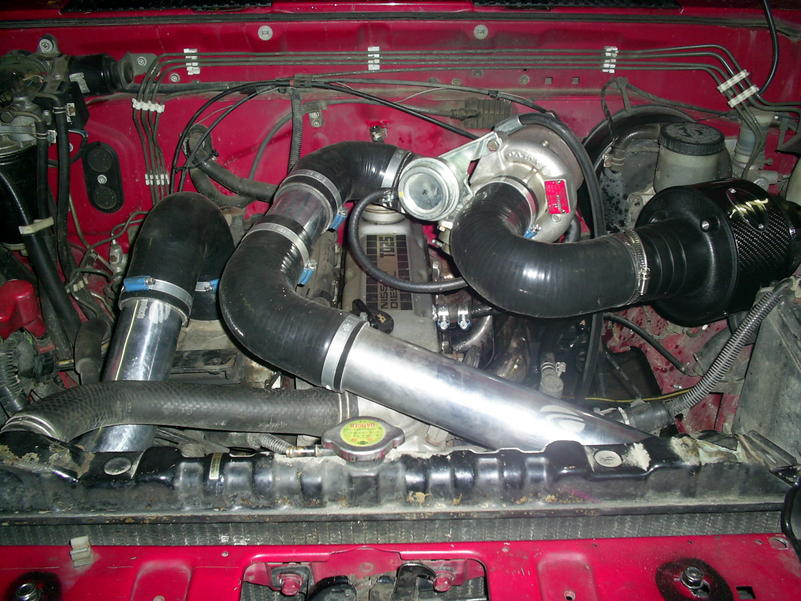

pikkusen vinoon ni downpipe mahtuu hienosti..Liite 9891 Liite 9892 Liite 9893 Liite 9894 mätänetistä kaiken maailman putkee ja letkuu, kuulerii ja putsarii.. yllättävän hyvin sai noilla osilla pellin mahtumaan kiinni:)

Katos katos! Hyvin tuo näkyy kinginkin konehuone täyttyvän kuin laittelee vähän palikkaa paikallensa.
Paljon lie ajettu TD konneella? Ni ja minkä vuotinen ränklättäjä tämä on?

Siistiä prokkista näin yleensä ja erikseen! Nice :D

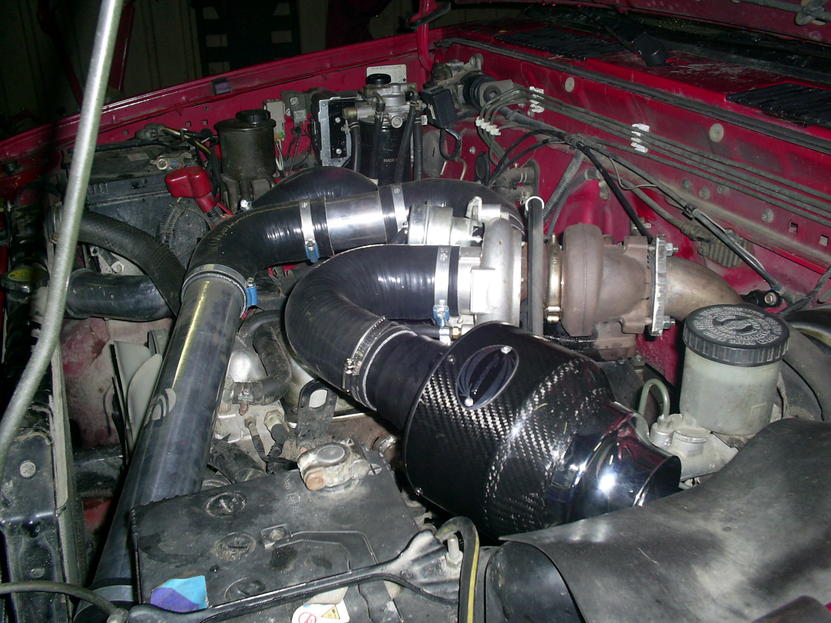

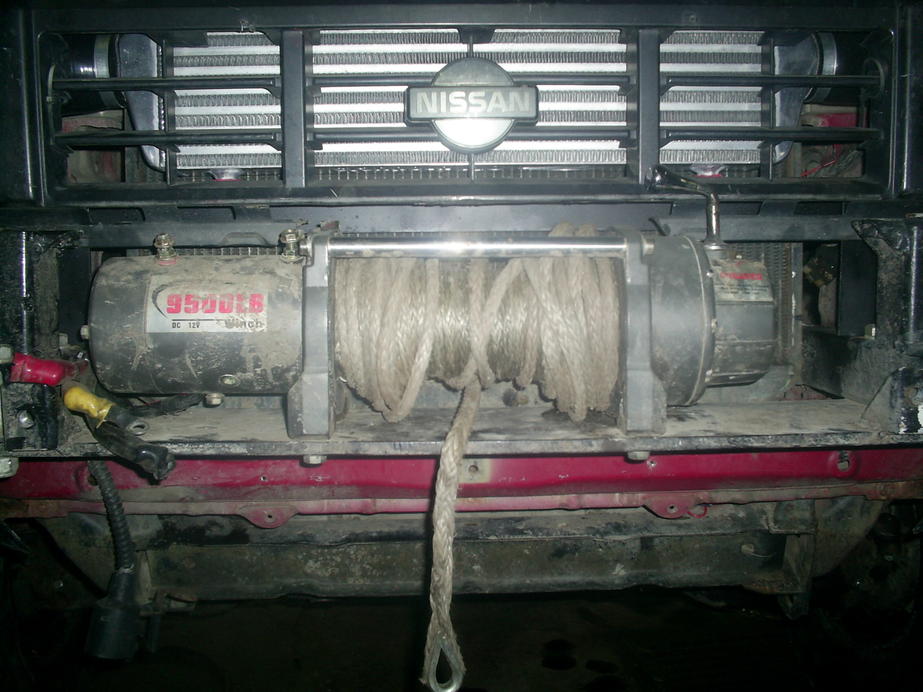

kuulerikin mahtu hienosti, lampun pesimet viskasin tunkiolle keulalta. Liite 9895 huonoja kuvia otta tuo hieno samsung dikikamera...Liite 9896 Liite 9897 sitten puskuri nippuun hiukan koe ajoja ja lappeenrantaan amw :lle aika tehon mittaukseen ja imatralle katsastukseen, ei keksiny katsuri oikeen mitään sanomista puskurista, turbosta ja muista sätöksistä:p

425 tuhatta, eli just sisään. näkeepähän mitä kestää. 92- on malliltansa

hyvä rojekti, mikä ahdin ja paineet?

Näyttäis olevan volvon ahdin.
Varmaa joku TD04hl-15G?(Kartio mallisella db lähdöllä).
Eli varmaa jonkun 850 t5 ahdin?:)

vakio kytkin kestää n0.5barii mut terranon vauhtipyöä ja asetelma ni pitäs kestää enemmän ?

joo t5 hyrrä:)

joo 0,5 on paineita.. välillä tahtoo luistaa noillakin paineilla.. pitääkin kokeilla terranon kytkintä.

Nakkaa vain heti se terranon kytkin sinne niin ei tartte turhaan luistatella! Itellä ollu terranon vauhtipyörä,levy ja asetelma ny pari vuotta nii ei oo ollu kytkimen pito ongelmaa! Nytte paineet n.1.3-1.5 ku oikein vedättää,eikä lipsu!!

käykö terranon kytkin heittämällä paikalleen

tartteet sen vauhtipyörän. purkaamoita kiertelee ja vaikka motonetistä ees uus levy jos ei asetelmaa uusi

uuttahan se on laitettava levy ja asetelma... kerta auki ottaa..

hienoa jäläkee! kerro sitte miten kestääpi pata ja tuleeko muuta kun kytkin ongelmia tekis mieli vaihtaa gr king käppiin mutta pakkohan se on heti turpottaa kun ei mee mihinkään oon miettiny myös tota kuparista kannentiivistettä toimiskohan? mul oli joskus td25 koneinen käppi vaparina ja kesti 500000 ja meni vielä työajoon ei mitään ropleemia 7000 välein vaihdoin öljyt eikä muuta huoltoa yhen kerran lähti kytkinlevy irti akselista vissiin vähän alimitotettu vehe tuohon..

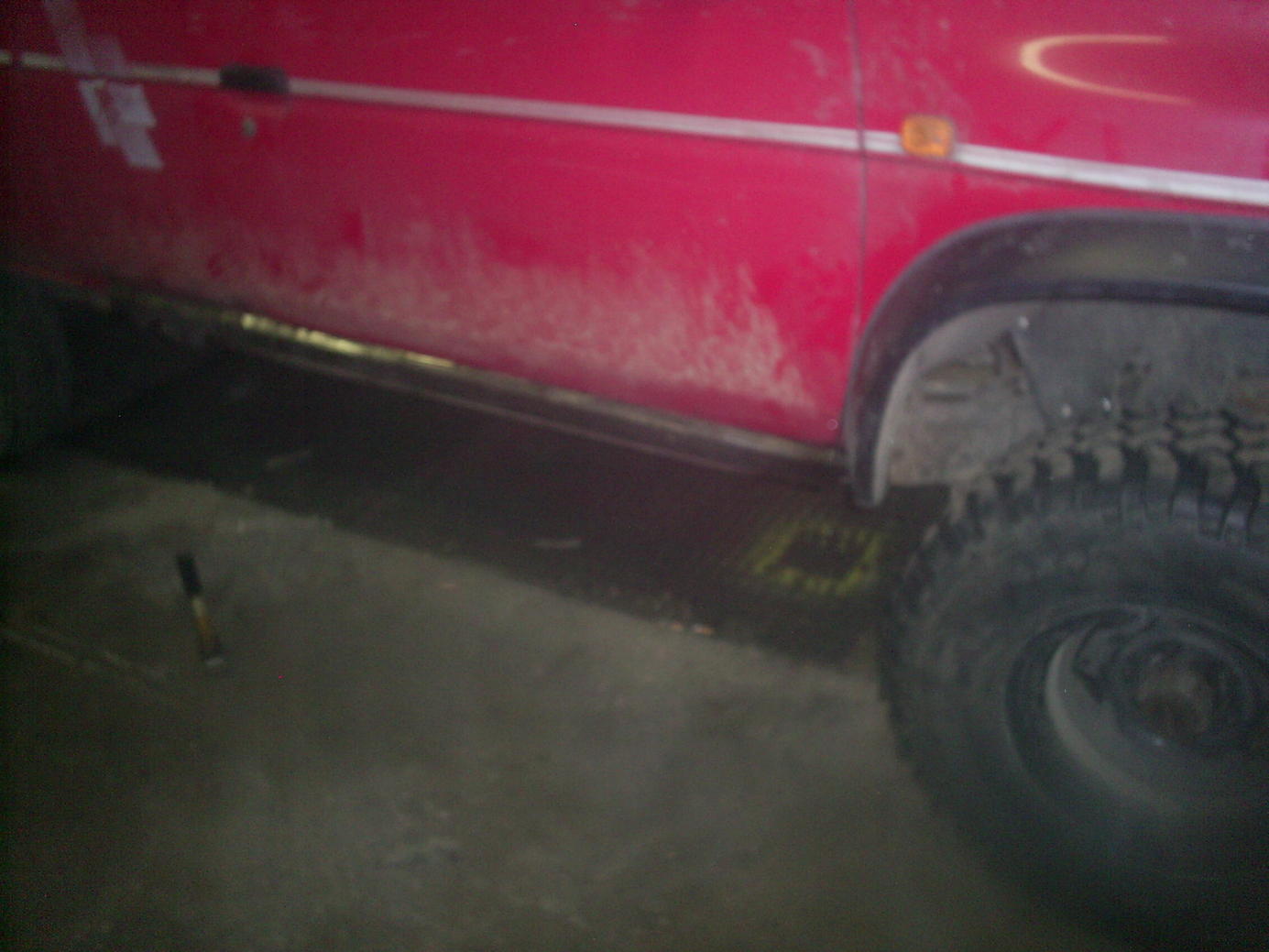

palkki helmaa ja rock slaideria..Liite 10317

Liite 10318

Liite 10319

Liite 10320

huh huh


mitä ihmeen käikäleitä?
Liite 10321

Liite 10322

Jaaha, nyt alkaa jo mopo vähän karkaamaan lapasesta:eek: Mistäs autosta noi on? LJ?

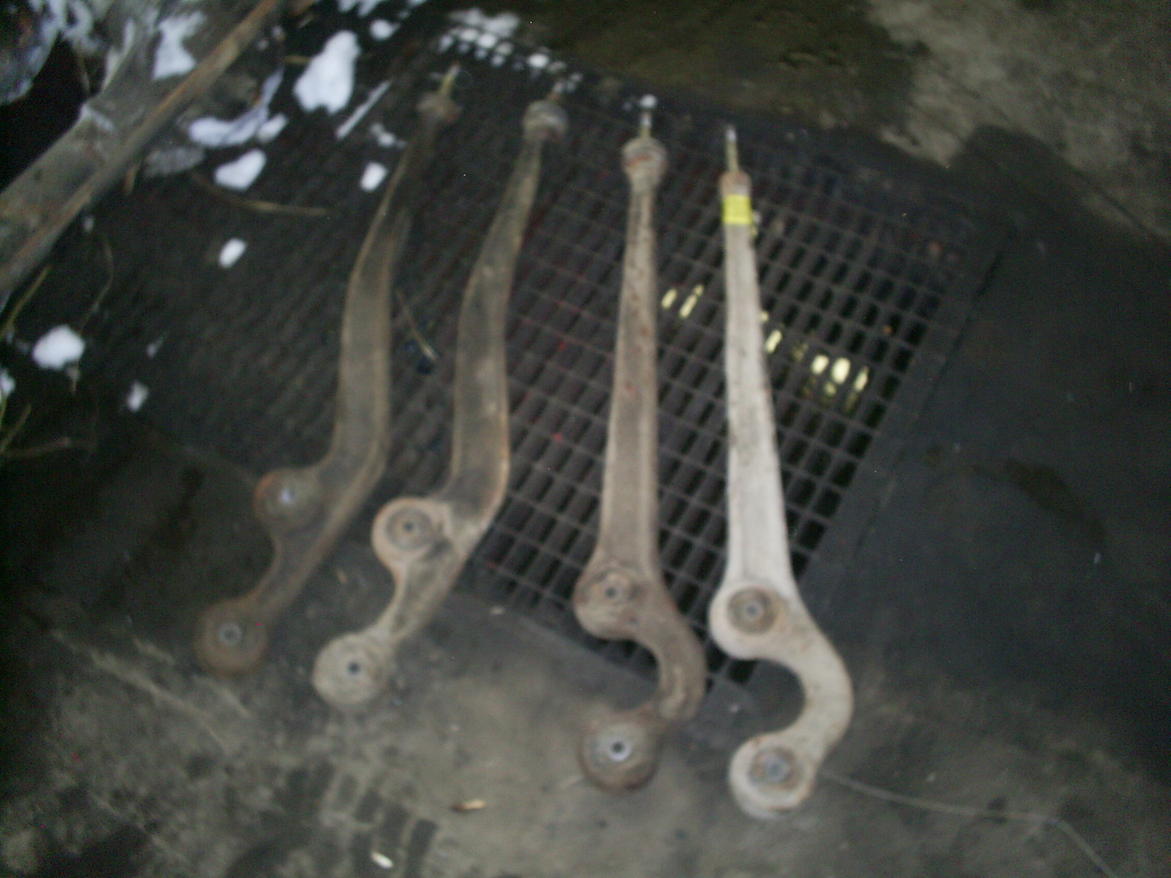

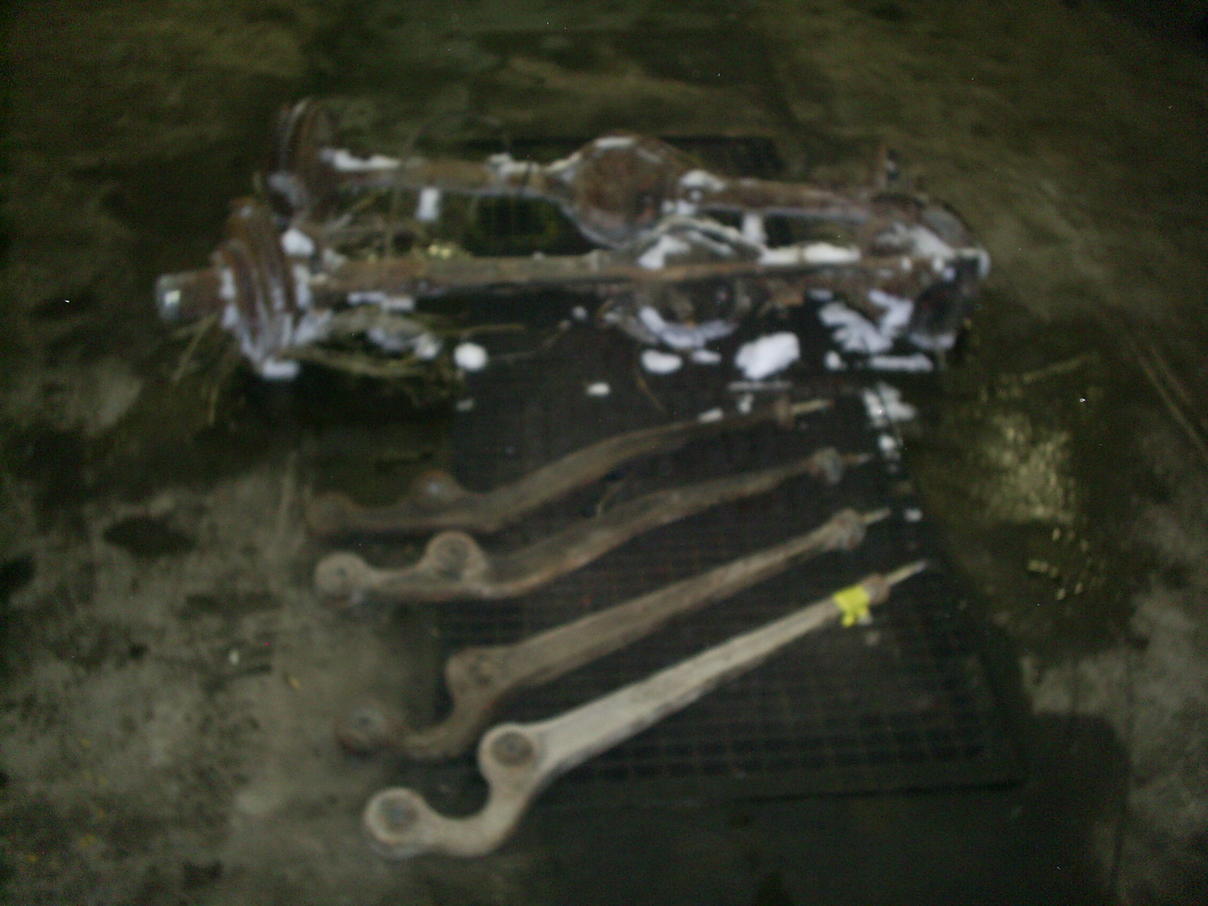

joo tais karata:D... aksulat on dana44 ja jeep wagoneerista ja tukivarret lj:stä:)

Hep! ny kymysys sinne.. palajo lie kustantas jos tillois sieltä teiltäpäin tollasen samallaisen puskimen?? ittee ei oikein miellytä tuo alkuperänen ku ei kärsi tuuppia kavereiden autoja ku heti menee ruttuun! kiinnikkeet varmaan samanlaiset näissä d21 mallisissa kaikissa keulapuskurin nääs...
Eli paljolla lähtis tommonen puskuri?? ihan taskurahoilla kuitenkaan mutta?? ;)

puskin kiinnostaa myös!


Joo Terraanoon lisää tyyliä kans tollasella, hinta kiinnostaa eli oliko ne mallipalat vielä tallessa? Tykkäisin pelkistetystä versiosta eli maskin suojapilareita ja putkikaariakaan ei tarttis, muuten kuten tuo kuvan laitos...

Onko tuo puskuri kuin vahvoista aineksista tehty!Lähinnä tuo levymateriaalin paksuus kiinnostaa!?

päädyt tehty 3mm levystä keskiosat jossa kita kiinni 6mm, vinssi peti 10mm.. kyllä kestää:D

näppärän näkönen kingi!:) missäspäin parikkalaa tämmönen liikuskelee kun ei ole ikinä sattunu vastaan tulemaan :rolleyes:

parikkalan pohjois päässä... eipä tuolla kerkiä paljon muuta ajamaan ku työpaikan ja kodin väliä aamu yöstä / yöllä

joo iteasiassa yks päivä tuossa seolta lähtiessä huomasinkin ekan kerran tuon kingin erottu hyvin kaikkien pikku kotteroiden seasta :D

meinaatko tosissaan suunnitella jäykän akselin nisukkaan?

kyllähän se aikomus olis.. onhan noita laitettu muihinkin.

Perhana!! :D Pittääköhän varroo ettei itelle tartu samallainen suuruudenhulluus :D!!

Pai the way: Ny ois suurin osa kamoista kasassa, vielä jostain ne pultit kammettava esille ni hjuva ois :rolleyes:

onko suomessa? saako sitä enää katulailliseksi? itelläki tuo on käyny mielessä ku onha tuo perhanan matala vaikka etupää on nii ylhäällä ku pystyy...

en tiiä onko.. mut muutoslupa hakemus on vetämässä akseleille ja kierre jousille... tulis vaan vastaus ni pääsis alottamaan:D

missäs muuten teetätit tähä nuo pakosarjan laipat? :rolleyes: itelläki olis muutomia projekteja joihi pitäs laippoja teetättää eikä vielä hajuakaan mistä alkas kyselemää :confused:

kaverilla on optinen leikkuri jossa kaasu ja plasma leikkurit.. 1/1 kuvat ja alkaa käikäleitä tippumaan :D

nonni kiva, mitenkäs viittisitkö kysästä kerkeiskö se jossain välissä pyöräyttää meikäläiselle kans muutomat laipat? :rolleyes: monia projekteja johon tartteis mut ihan ekana tarvihtis tuohon mitsuun tehä sarja + muutoma laippa turboa varten.. minkäs sortin kuvatuksia ite teit kun eikös sen sais tehtyä suoraan pakosarjan tiivisteen perusteella. tietty eihän niitä pitkää paperillekkaa piirtele :D

kyl ne on valkoselle paperille piirrettävä joka tapauksessa ja viel mustalla tussilla ja just oikeen kokosena... kyl se leikkaa maksua vastaan vaikka kuin paljon laippoja. rautaakin sieltä löytyy.

okei no miun pitää piirrellä sitten kaikkien projektien laipat kerralla jos noin on :D tottakai maksun saa sehän on selvä.. missäs suunnalla tämmönen leikkaaja mestari oikein on että pitääkö miten etäs niitä lähteä kiikuttamaan? :rolleyes:

Tossa se paja sijaisee. http://maps.google.fi/maps?hl=fi&ie=...,258.3,,0,5.18

ok no ei ole mahoton matka :D kiitoksia pitääki kysellä jossain vaiheessa sieltä! nyt en sit sotke enää hienon kingin esittelyä :D

Mitä ihmettä tuolla tapahtuu...? ;)

http://forums.offipalsta.com/picture...ictureid=55994

ei kai vaan oo portaalikuume iskeny:eek:

vastaus löytyy kuvasta vieterin vierestä
;)

Jaa, sitä aletaan jäykistelemään. :D Minkä akseli?

jeep


d44

Niin joo, kuskin puolella karpaasi...

Nono!! Ihmekkös tuo jossei pääinsinööriin oo suana yhteyttä! se on pakertana jo kovasti :D

mitä papereita ja lappuja tarvii tohon turbottamiseen ja onko miten arvokkaat kaikki nuo penkitykset ja muutos katsastukset?

ekaks et mitä vuosimallia... ei saa olla vähäpäästönen.. sit turbo paikalleen tehon mittaus makso miulle 60 euroa.. ja muutoskatsastus hinta vaihtelee eri konttoreilla... eli mahottoman kallista

mitenkäs tämä projekti on edistynyt?

työt haittaa liiaksi harrastuksia mutta hiljaa hyvä tulee...

rojekti jatkuu

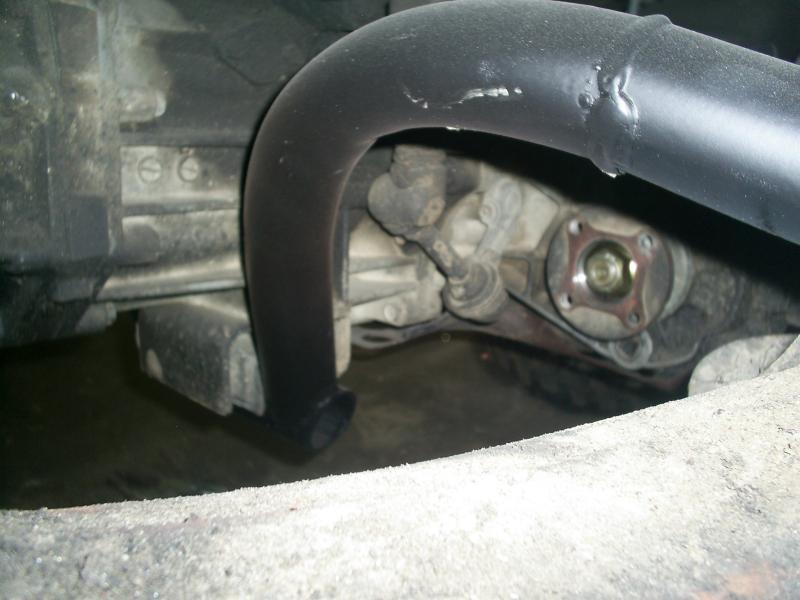

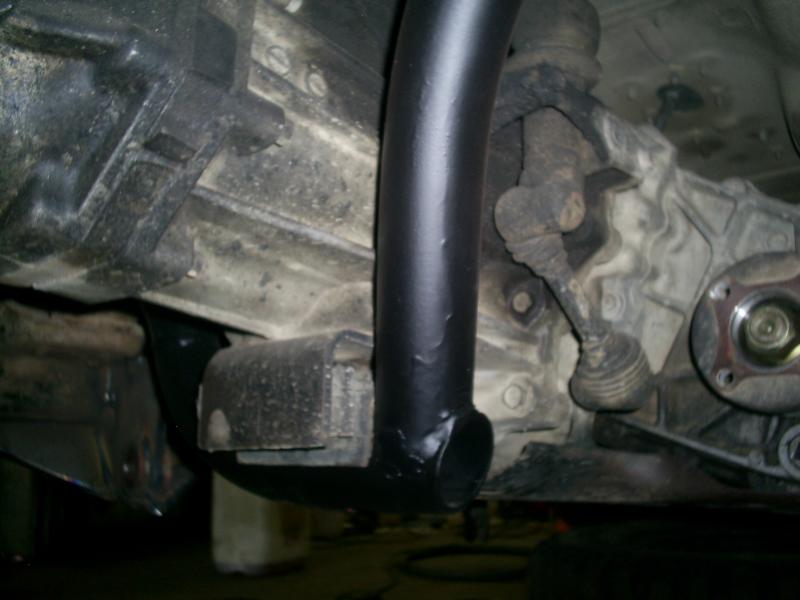

elikkäs ekaks piti vaihdelaatikon kannatin pähkäillä uusiks

http://forums.offipalsta.com/picture...ictureid=62513

nyt mahtuu jortaani heilumaan kun ei ole orkkis palkki tiellä.

http://forums.offipalsta.com/picture...ictureid=62514

putki luulis kestävän.

http://forums.offipalsta.com/picture...ictureid=62512

http://forums.offipalsta.com/picture...ictureid=62521

sitte sain tehtyä tukivarsien korvakoita

http://forums.offipalsta.com/picture...ictureid=62517

materiaali 10mm lootu

http://forums.offipalsta.com/picture...ictureid=62520

http://forums.offipalsta.com/picture...ictureid=62528

http://forums.offipalsta.com/picture...ictureid=62527

jatketaa ku kerkiää..

onko tämä jatkunut vai jäikö vaiheeseen?

tää ollu totaalisesti jäissä tuon mersu rojektin takia ei aika ja rahat riitä kaikkeen, mutta jatkuu kun mersu alkaa olla valmis eli varmaan keväällä

Kiinnostas tuon D44 akselin toteutus eteen. Laitahan projekti tulille jos kerkeät. :)

http://forums.offipalsta.com/picture...ctureid=100988

kunhan sulaa hiukan lunta päältä:D

Ai toi akseliswappi on toteutettu, vai alatko lumien jälkeen toteuttamaan?

Kyllä se danan varassa tossa seisoo.
