RJ70/22R-E turbo projekti
Yleisön pyynnöstä laitetaa esille...
Eli tarkoitus vaihtaa RJ70:een ruuttakone turbolla. Joo, eli tähä kinnerii kone pitäs tyrkätä. http://forums.offipalsta.com/picture...pictureid=7232 Eli tästä lähetää... http://forums.offipalsta.com/picture...pictureid=5315 kansi lähtee työstöön ekana... http://forums.offipalsta.com/picture...pictureid=5316 |
linkkejä
Jos joku tietää jonkuu hyvän pajan jenkeissä mist saa palikkaa toho koneeseen, niin pankaaha llinkkejä...
|
...
http://forums.offipalsta.com/picture...pictureid=5317
onkoha tarpeeksi pieni? ;) http://forums.offipalsta.com/picture...pictureid=5318 |
John's foreign engines
Eli www.22re.com osoitteesta tilasin omaan koneeseeni kaikki osat. Siellä oli myös 22ReT- koneeseen osaa. Tilaus onnistui hyvin ja tavarat oli tullissa alta kahden viikon ja edullisesti tuli kun vertaa suomen hintoihin.
www.harski83.vuodatus.net osoitteessa mun remppakuvia |
Onko jo lauantaiksi kunnossa?
Kuinka pieni toi ahdin on, meinasitko polttaa koneen heti kärkeen? :) |
Lainaus:
|
Lainaus:
Ei nyt ihan lauantaiksi kerkee.. Puuttuu viel megaruutta, suuttimet, kytkin, männät, venat, laakerit ja tiivisteet... Noil pääsis alkuu. Kannen koneistukses menee jonku aikaa viel. |
Lainaus:
|
No en ku Lasse ei jostain kumman syystä halua purkaa ja myydä, Hiluxin saa kuulemma samaan hintaan.:D
Ja kun varma ei ole siitä oikeasta mallista niin tilaamatta on jäänyt. |
kerro levyn halkasija ja akselin spoorien lukumäärä...
miul olis tässä niiku tilaus lähtemäs lähipäivinä... |
jotakin tehty

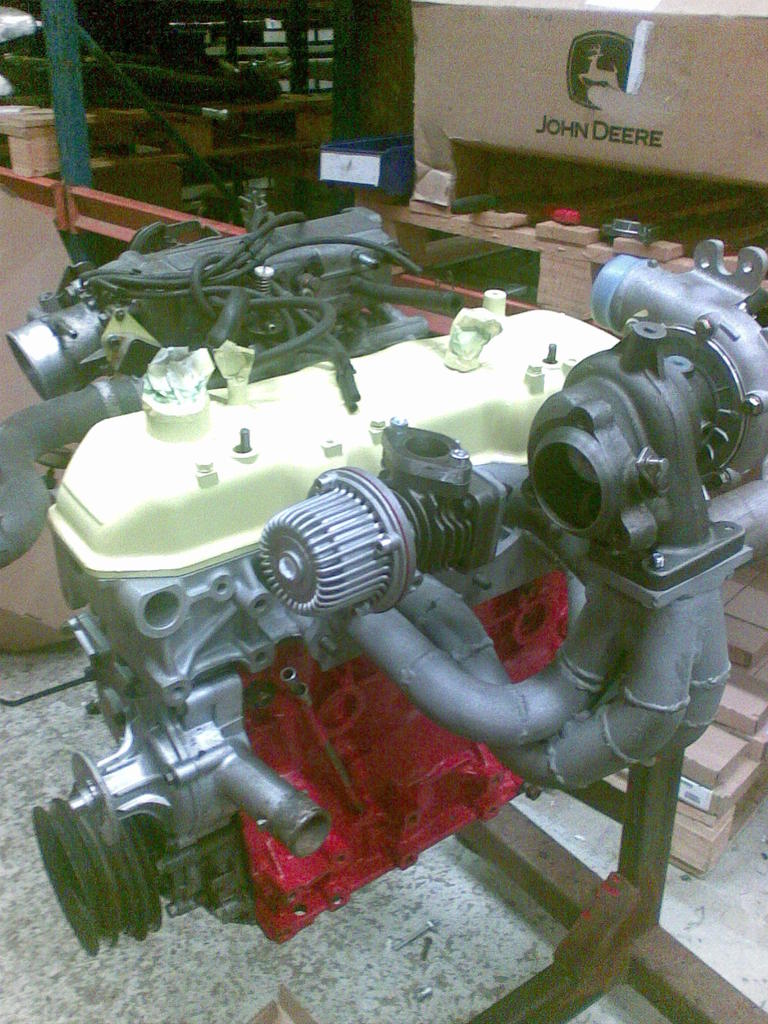

Pakosarjan hahmottelua.
http://forums.offipalsta.com/picture...pictureid=5902 Paketin sovittelua... Kuva himppasen huono. http://forums.offipalsta.com/picture...pictureid=5901 |
miks ahin tuolleperipäi?
|
Ku siirretää laturi ja ohjaustehostimen pumpu toiselle puolelle, nii toho etee tulee paremmi tilaa ko taakse olis kääntäny...
Ja sit toiseksee toi hukkaportti sopii kans paremmi noin päin ku putki tulee eteen. Mut sit taas toi ilmantulo on aika ahdas, mut onha toi rälläkkä onneks olemassa... |
jotain..
viimeistelyä vaille valmis satsi.
http://forums.offipalsta.com/picture...pictureid=6270 |
jotain..
Tuo murikka pitäs saada viel virtauspenkkiin, niin näkis vieläkö pitää viilata.. :)
http://forums.offipalsta.com/picture...pictureid=6600 Tollaset venat tulee. http://forums.offipalsta.com/picture...pictureid=6601 Sit pitäs laittaa kohtapuoliin tilausta jenkkilöihin männistä, yms.. Sitte ku ne saapi, ni homma etenee taas... Kuka tietäs mistä sais megaruutan valmiina tai osina suomesta? Se uusin 3.0 olis tarkoitus laittaa. |
Lainaus:
http://finsquirt.net/forum/ Valmista osasarjaa myy ainakin Partco. |
|
diipadaapa
Osat lähti tänään tilaukseen...
Saapa nähdä kauanko menee toimituksessa. Asiantuntevaa porukkaa ja löytyy hemmetisti palikkaa ja tietoo mm. noista 22R koneista... http://www.lcengineering.com/ |
diipadaapaa...
Ku osia ootellessa ei muuta tekemistä ole, nii maalaillaa sitte vaikka lohkoa... :)
http://forums.offipalsta.com/picture...pictureid=7129 |
Paksu kerros maalia niin pysyy lämpö paremmin lohkon sisällä.;)
Pitäskö se nyt sit oikein stressiporata kun uudet männätkin tais olla tulossa ja jos enemmin meinaa paukkua ottaa niin eihän siihen jää muuta vaihtoehtoo kuin stressiporaus. Etkä perkele vie sitä porattavaks tuonne porkkanasorvaamoon Simolantielle!! |
zipaduippaa
Ressi ja ressi... Mihi se sitte pitäs viedä? :)

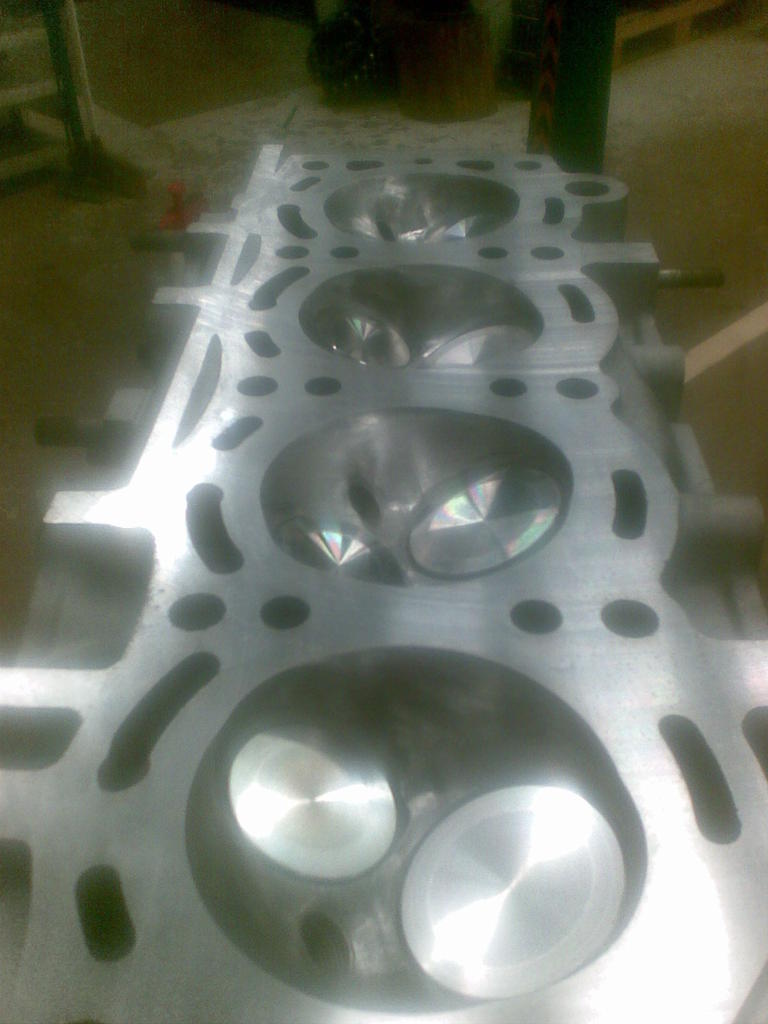

Kansi oli jo siel porkkanahoonaamossa, sitä ei tiijä sitte mitä siitä tuli... Ja ei täst nyt mitää varttimailin konetta oo tulossa! ;) |
Retro ei oo ite päässy ressiporaamaan.
|
Lainaus:
Sitä puljua ei miun €urot rahoita. |
Mie kerroin jo kannentyöstövaiheessa, et kannattaa välttää osien viemistä soikioporaamoon ( vai miten voi nimittää koneistamoa joka osaa porata soikeita reikiä). Irtokierteet ne osaa tehä, mutta kansityöt, poraukset ja jakopääremontit ei aina halua onnistua. Maalaa huomen toi moottoripukki kokonaan, jos jäi pensseli ehjäks ja maalia purkkiin.
|
Voi sieltä osia käydä ostamassa mutta enää en kyllä mitään sinne koneistettavaksi vie.
Lahdessa taitaa olla lähin pätevä koneistamo, tai oli ainakin 10 vuotta sitten? |
Lainaus:
|
Lainaus:
|
villi veikkaus.
moni on kiinittänyt tuollaiseen putkeen hukkaportin:) |
toinen turbo viereen :D
|
Lainaus:
|
Lainaus:
|
Lainaus:
No käkkärää, vesiputkihan siellä puski vodaa lattialle minkä ehti, joten nyt varmaan menee aika kylppäriremontin parissa vähä aikaa... |
tadaa!!!
No nyt pitäs rojektin taas ruveta edistymää pikkuhiljaa...
Tilaus lähti 16.9 ja osat kävin hakemas just tulista, joten ripeetä toimintaa oli! http://forums.offipalsta.com/picture...pictureid=7938 |
Kaverilla on ollut joulu, synttärit ja kaikki maholliset yhtä aikaa!!! Ihan vesi herahtaa kielelle
|
Eikä Imatralla oo pätevää koneistamoa, jossei oo just perustettu.
|
Saimaan Kansityö Ky, Imatralta vähän pohjoiseen moottoritien jälkeen VT-6 varella Oritlammella.Tuntus asia paikalta,käytin HJ:n osat siellä
|
Millo koeponnistetaa uuvella koneella?
|
...
No vielä hetken se kestää..
Nokka oli tullu eile suomee ja varmaan huomen mulla. |
dodii
Nyt olis viimiset osat, et saa koneen nippuu... Ruutta viel puuttuu.
Huomatkaa WARNING -teksti paffilootassa :) http://forums.offipalsta.com/picture...ictureid=14932 |
...
Kasaamine alkakoon.
Nenän asennuksessa tuli vähä mutkaa matkaa, ku neljä nokan kuudesta laakeripukinpultista korkkas kierteen, alko jo vähä masentamaan... Kansi http://forums.offipalsta.com/picture...ictureid=15629 Männät paikallaa http://forums.offipalsta.com/picture...ictureid=15628 kansi paikallansa http://forums.offipalsta.com/picture...ictureid=15630 to be continued... |
Eiks tullu säädettävää nokkapyörää? :eek:
T:retro |
...
ehkä tulee, ehkä ei...
|
...
Hahmottelua...
Läppärunko varmaan tulee muuttumaan tuohon "imukotelon" keskelle (tuon valkoisen nastan kohdalle) osoittamaan suoraan turbiinin torvea. http://forums.offipalsta.com/picture...ictureid=15714 |
Lainaus:
|
...
No meinattii mennä alkuun ilman.
|
...
mut suunnitelmathan voi aina muuttua, niiku täs rojektis nyt on välil päässy käymää...
|
...
No nyt on megaruutta tilattu.
Pitäs hankkia valmiiks noi suorasytyn kilkkeet. Mitäs hyviä vaihtoehtoja olis tarjolla, kertokee viisaammat... Pitäs tietyst olla hyvä ja halpa. |
Tere. Voisikko sanoa, mitä eroa noilla Dished/Domed männillä on käytännön kanssa? Jos oon oikein ymmärtänyt niin ne tarkoittaa tuota männän lakea, eli toisessa on kupera ja toisessa taas kovera yläpinta. Mitä noilla on niinku eroa käytössä? Sulla on sama kone ku mulla ja mä tilasin viime kesänä tollasen uudelleen rakennussarjan "whit dished pistons"
|
Lainaus:

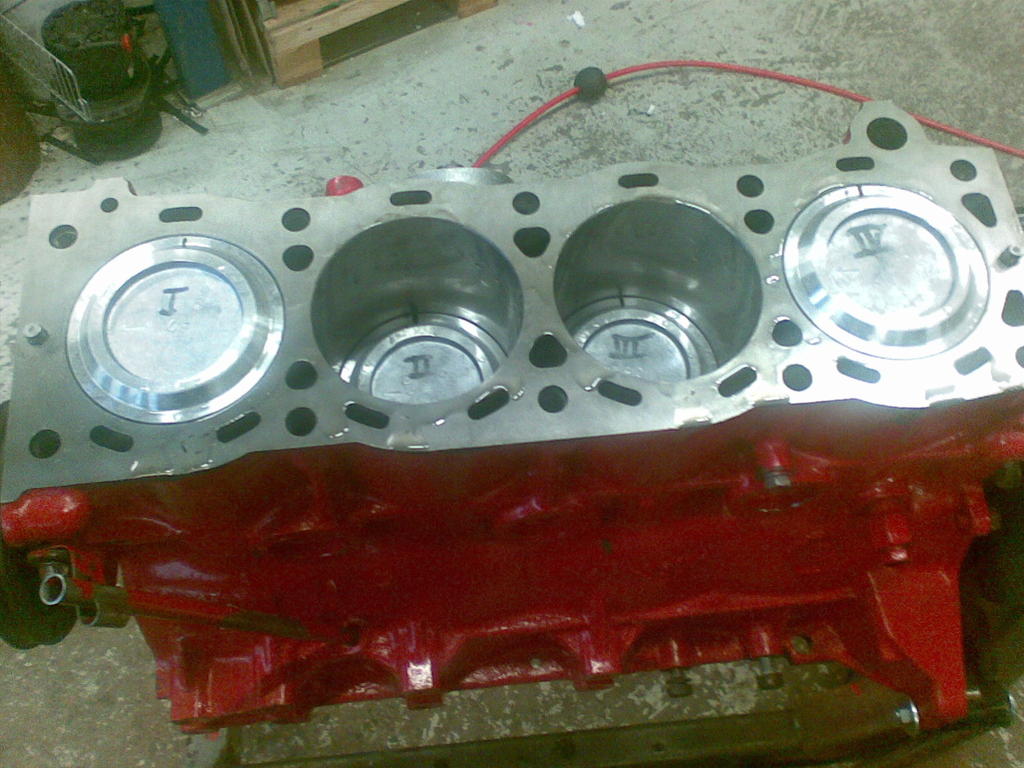

Poraus: 92mm Isku: 89mm Vakiomäntä: (PATO80) Tähän männäksi "dome top. Kantta voi viilata 2mm. Kansi silloin käypänen 85- lohkoon. 82.4-84.7, 22R/22REC: Poraus: 92mm Isku: 89mm Vakiomäntä: (PATO80) Tähän suositellaan "dome top -mäntää. Kantta voi viilata 2mm, jolloin käypänen 85- lohkoon. 84.8-95, 22R/RE/REC: Poraus: 92mm Isku: 89mm Vakiomäntä: (PATO80L) Tähän suositellaan "flat-top -mäntää. 2mm ohkasempi kansi verraten aikasempiin malleihin Antaa enemmi puristuksia, mut tarvii säädettävän nokkapyörän, jotta saa ajotuksen kohallee. Ja noi tiedot kaivelin aikonaan intterin netistä... Tuo domed -mäntä on mielestäni sillo ku kansi on tuo uusimpaan 85- eteenpäin ku kannen palotila on "päärynän" muotoinen. Vanhemmeissa, niiku tämä mun mylly on pyöreä palotila. |
Lainaus:
http://www.vpv-motorracing.com/ http://www.bosch-motorsport.de/conte.../html/2847.htm Tai sitten sovitat sinne tämmöset, koska näitä olisi saatavana sopivaan hintaan ;) http://www.advancebmwparts.com/bmw-ignition-coil.html |
Puolaksi ei kannata laittaa sellaista josta on lähtö kaikille neljälle tulpalle koska ei riitä kipinät, sanoi iso mies maalta.
|
Lainaus:
|
...
Taas jotain tehtynä.

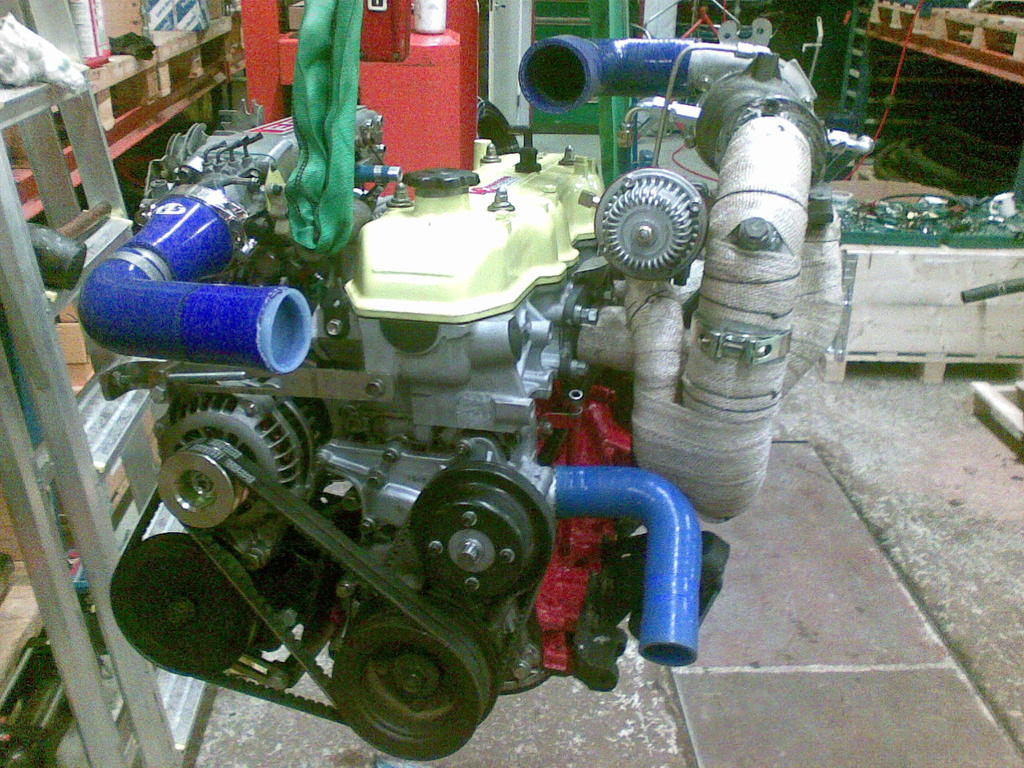

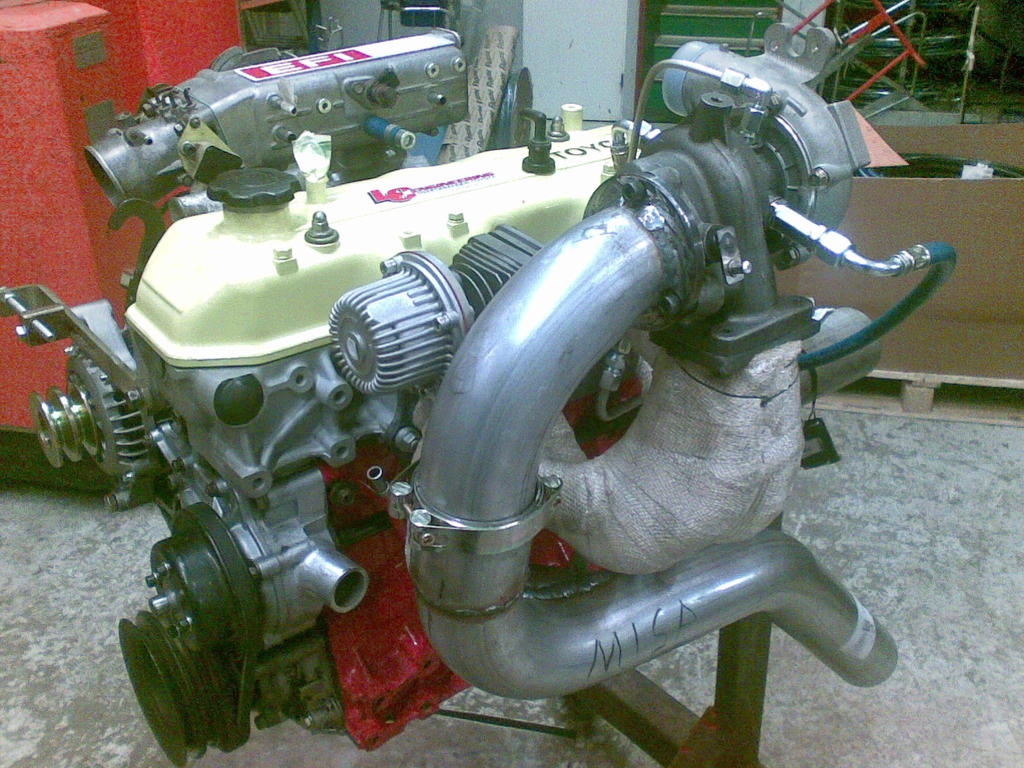

Laturia ja putkee paikallee... http://forums.offipalsta.com/picture...ictureid=16589 http://forums.offipalsta.com/picture...ictureid=16590 |
En ole tämmöistä toyotan konetta ennen nähnyt ilman venttiilikoppaa. Hyvin on 60-luvun BMW:n venttiilikoneisto kopioitu. :D (toyota-miehet saavat vetää herneitä nenään, korvaan ja perseeseen jos haluavat)
Katsoin ensin että menee ahtimen paluuöljyputki hullusti, mutta tuohan on vesi jäähdytetty ahdin..? Siististi rakennettu kone, mukava olisi kuulla teho ja vääntö lukemia myöhemmin. |
Lainaus:
|
...
Ripeetä toimitaa tuolla DIYautotunesilla.
15.1 tilasin ruutan ja nyt näyttäs olevan tullissa, aijai... Enää ei ole muuta ku sais sovitettua ton tehostajanpumpun, ni sais nostaa konee nokille. Tietyst eka pitää riisuu vanha kiesi pois tieltä... |
...
Taas jotain pientä näpertelyä...
http://forums.offipalsta.com/picture...ictureid=16770 kilkkeet paikallansa. http://forums.offipalsta.com/picture...ictureid=16771 liikkuu se ilman moottoriaki. http://forums.offipalsta.com/picture...ictureid=16772 |
...
Päivitystä..

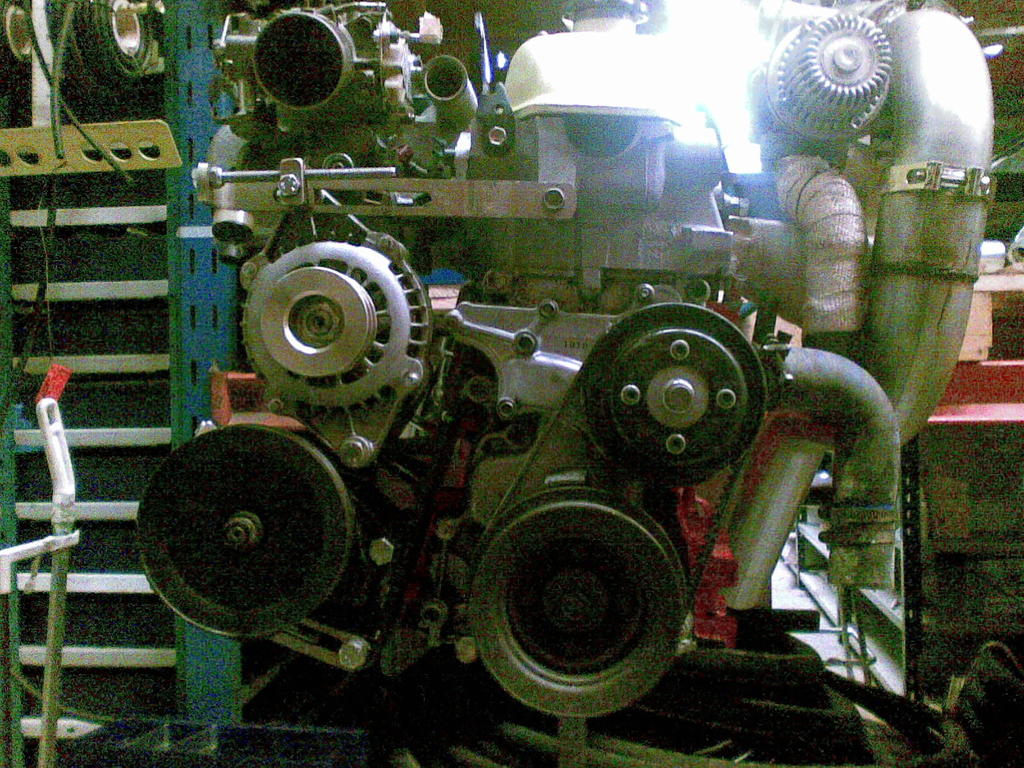

Pumppu ja hihnat paikallaa. Meinattii nyt kuiten sitte laittaa välijäähdyttimellä, ku sattuu ehkä olemaa semmone amerikkalaisittain freeeeebie/nada -osa tulollansa. http://forums.offipalsta.com/picture...ictureid=16900 |
Menee aika lähelle toi vesiletku tota pakoputkee?
Ettei vaan sula. |
No ei se oo, ku vaa härillää siinä.
Tulee paljo lyhkäsemmäks ja siten kauemmaksi, no problem... |
Joko on koeajettu? Omakin suzuki projekti sai kuvista intoa.
|
...
No ei ihan vielä..
perjantai meni juopotteluks, joten ei saatu ko tuhoa aikaseks. :) Kaikki muut kilkkeet kiiinni paitten megaruutta ja johtosarja siihen. Jos vaikka täl viikol savut sitten... |
...
Mahtaskohan kenelläkään olla tota lj:rj:n polttoainetankin imu/paluuputkea irrallaan?
Pitäs vähä tutkailla sitä, mut ei viittis millää ottaa tankkia alas... Jos jollaki on irrallaan, nii kiitos olis suuri jos kuvaa sais tähä jatkoksi. Kiitosta |
uskaltaako kysyä mikä on tälläisellä moottorilla paras vääntö alue...? vaiko pelkästään muta ränniin? välitykset suht pieneksi? elä suutu mut bensa+tbo
tykkää nostaa ton vääntö käyrän offroad käyttöön epä miellyttäväksi... mutta onnea projektille!!! |
Lainaus:
eiköhä tuo kohta selviä... muillekkin... |
Lainaus:
|
Tää rojekti ei vissiin paljon etene, onkoha omistaja ruvennu ryyppäämään?
|
Nähdäänkös räjä lauantaina retron rinnekisassa?:)
|
Lainaus:
|
...
Etenee ja etenee...
Nyt mennää taakkepäin vähä, ku ei kytkin pirä vaiks piti olla joku pro kytkin.. Välijäähytin on tossa hyllys oottamas asennusta, mut lauantaille ei kerkee sitä asentamaa, joten tullaa näillä mitä on ja katotaa mihi päässää! :) |
...
Vähä taas päivitelty...
Kytkin alkaa olla aikamoinen probleema ku ei enää pidä isolla puolella millään vaihteella. Pienipuoli luistaa jo kolmosella. Täytyy nyt kattoo minkä sinne laittaa.. Ei oikeen päässy kunnolla eile kokeilemaa tai oikeestaa tänää :) mut hyvin tuntuu vetävän tuon kuulerin kanssa... http://forums.offipalsta.com/picture...ictureid=29306 |
Ompas komian näkönen kone huone! Paljonkos tuosta nyt sitten löytyy takapyörä tehoa?
|
...
En tiijä, ku eka pitäs löytää tehokas kytkin...
Center forcelta tuli just mailia, et niiden se dual friction härpäke kestää 390Nm! Kestäsköhä se??? |
Tamgearsille näyttäis olevan tulossa kytkinpaketti kilpakäyttöön. Perässä lukee et kestää 8240Nm vääntöä.. :D
Hintaa oli joku 360 euroa. |
Joo, mut läjäs on isompi 236mm levy, ku täs mun vessas on 224mm
|
...
|
center force näyttää ainakin hyvältä, bensakoneessa varmaan toimii kun kierrättää ja alavääntö vähän vaisumpaa. kaverilla oli tollanen dual friction vai mikä lie 12h-t takana ja alle vuoteen piti poistaa toimimattomana!!!!
|
...
En tiijä muista bensakoneista, mut täs vessas näyttäs olevan paras vääntö kahestonnis(2000)...
|
Jaahas, onkin sitte Exedyn valmistama levy ja AP:n valmistama asetelma. Ei taida olla muuta ku center forcen tarrat niiden omia...
|
...
Nyt tuntus olevan kytkinhuolet taakse jäänyttä elämää.
Hyvin pitää toi ns center force. Ohjeessakin luki, et pitäs 1000 mailia ajaa sisää. Noh, tulihan sitä ehkä 1km ejettua. :) |
Asiallisesti oot kyllä rakentanu. Ei taida olla aivan ensimmäinen rakentamas kone? :rolleyes:
TAHTOO nähdä videopätkää tuon laitteen liikkeistä! |
...
tadaa...
Jos nyt kestäs vähä paremmi tuo loota?!?! Räjään läjän laatikko, käy suoraan tällä kotelolla. http://forums.offipalsta.com/picture...ictureid=38387 |
Ite mietiskelin kanssa omaan räjään pikkupuhallinta, mutta onko havaintoa lakiteknillisistä murheista, vai pitääkö joka leimalle tarjota vaparina, kun oma vekotin on -90?
|
...
Onks siul räjä ruiskukoneella vai meinasitkos jostakin hommata ruutan???
Nii, ei oiken oo viel paneuduttu toho leimahommaan sen enempää.. Ku pitäs penkkii saaha, mut täs on ollu pieniä murheita matkalla. Eka porsi loota ja nyt viimeks hajos ahin, uus on jo tossa hyllys oottamas asennusta. |
onko tästä saatu tehot mitattua ? :)
|
Onko tää rojekti edistyny? Ärjii omistajaa kiinnostas kuulla tarinan loppu.
Myynnisähän tää taitaa tuolla nettiauton puolella olla tosin. |
...
Ei täs mitää ihmeellistä loppuu oo..
Saatii auto valmiiks, mut sit lopahti kiinnostus koko hommaa ja nyt on sit himmelit myynnis. Auto toimii moitteetta ja vetää ihan kiitettävästi... |
Tästä edukkaasti valmis paketti innokkaalle harrastajalle. Kuvia keräilijöille löytyy entisajan suomalaisesta Offroad lehdestä.
|
tämä laite siirtynyt minun ja dynamics1 omistuksee, saa nähä mitä saahaan aikaan penkkiin ois vietävä ensi töikseen jotta sais kunnolla säätöihin. ja kateltava isommat pyörät .
|
Ette sitte malttanu olla hakematta :D
|
Pakko ostos... :)
|
Hyvä että pääsee ajoon!
|
joko se on pajan lattialla muttereina ja 2jz menossa pellin alle? onko minkälaisia suunnitelmia kyseisen kamppeen suhteen?
|
No ei vielä sen kummempia suunnitelmia kun saatava toimimaan kunnolla ja isommat pyörät. Ja penkissä säätö katotaan mitä saadaan irti.
|
Noh jos ajelis tovin näin?! Jatko jalostus mielessä ostettu kyllä. Ja taitaa olla 5 pyttynen diesel moniventtiili mikä keijo17 on jouten nurkassa.. Sekä sopivan kokoinen holsetti..:D Johka ensin saa iskuun ja säätöihin.. :) ja levällään on jo auto. Megassa vähän häikkää ja samalla kolvattava paukun nappula.. :):) tosin jos tovi mennään tällä setupilla????? Jos ennen tapaninpäivää sais penkkiin molemmat laitteet..
|
tuosta akselit suzukiin ja tuohon jotki pykälän järeemmät? :)
|
Nyt lähti mega ojaan tästä laitteesta ja vems tillalle niin saa rokkaa tänkin laitteen.. :)
|
juttelitko hekan kanssa asiasta? Käsittäkseni sillä on aika paljon kokemusta megasta jos ongelmia niin tieddä vaikka ois jonku vinkin osannu antaa.
|
Noh ei kyllä juteltu mutta mega asian tuntijoita täälläkin kylällä mutta ei jaksa.. 10 autoja saatu vems toimii 100 % täällä niin luotto kova ja mega lähtee lähimpään roskikseen...
|
Älä roskiin laita,Tosta megastahan vois vaikka joku maksaa jotain :D
|
