Safari suzukin rakentelua
Tuli tuommoinen Suzuki sj410 hommattua venäjän safari käyttöön ja jos tällä kävisi jokusen suunnistus kisankin kokeilemassa. Samalla kaupalla tuli hiluxin akselit mukaan jotka tarkotus laittaa alle:D
Auton hakureissulla https://forums.offipalsta.com/pictur...ctureid=225674 Autoonhan oli tehty jo valmiiksi soa ja 2" korin korotus valmiiksi. Tarkoitus oli alkuunsa mennä soalla ja vaihtaa hiluxin akselit alle , mutta perinteisesti mopo karkaa käsistä ja nyt etupää tuli tehtyä ljn jakareilla ja coilovereilla. Tarvitsee vielä tehdä poikki tuki noille huupeille ja jakareiden rungon pään kiinnikkeet loppuun. :cool: https://forums.offipalsta.com/pictur...ctureid=225778 https://forums.offipalsta.com/pictur...ctureid=225779 Samaan konkurssiin alettu laittamaan tehostajaa , hjn simpukka löysi tuosta paikkansa , pumppua ei vielä ole otettu työn alle. https://forums.offipalsta.com/pictur...ctureid=225673 https://forums.offipalsta.com/pictur...ctureid=225777 |
Suzukia taas saatettu eteenpäin!

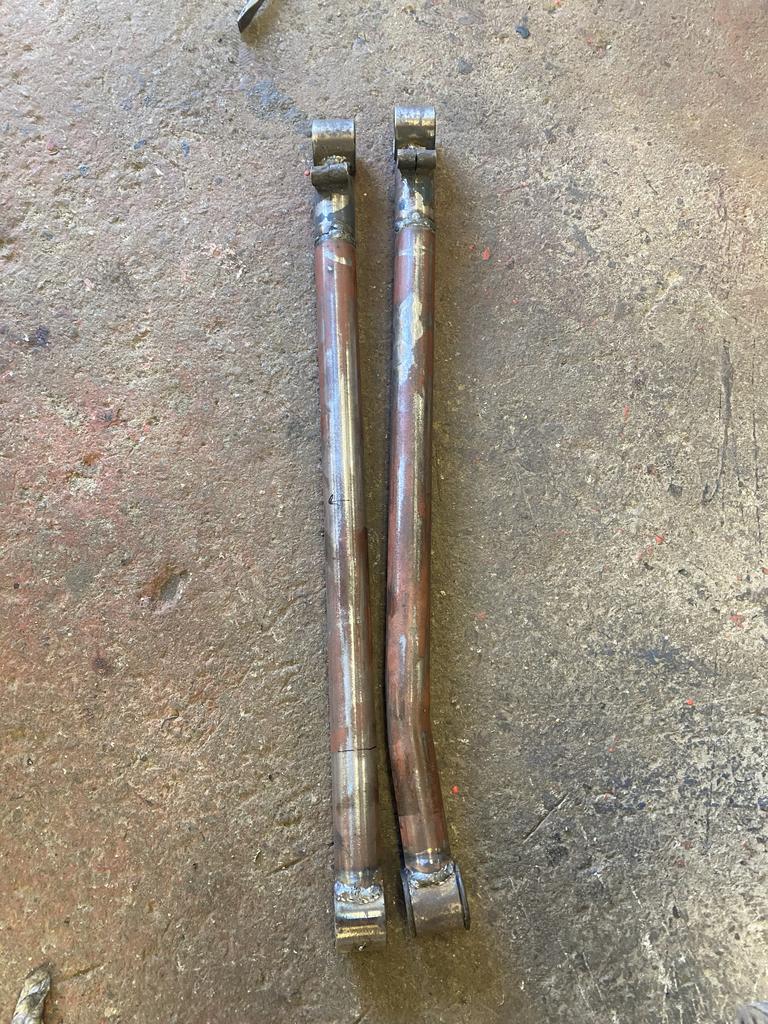

Kaikki ohjaus tangot ja panhardi tuli vähän jykevämmästä tavarasta tehtyä oisko ollu jotain cromoa jos en väärin muista https://forums.offipalsta.com/pictur...ctureid=226250 Välitetty jakolaatikkokin hommattu , siihen adaptereita tojotan kardaaneille sorvailtu . Välitys tässä on jotain 4.2-4.4 luokkaa. Mitä tallin pihassa päässyt jo testaamaan niin toistaseks jaksaa mennä hyvin! https://forums.offipalsta.com/pictur...ctureid=226249 https://forums.offipalsta.com/pictur...ctureid=226247 https://forums.offipalsta.com/pictur...ctureid=226248 |
Vakio Pitman armi oli aika viritys niin sen tilalle tuli tuommoinen tekastua.
https://forums.offipalsta.com/pictur...ctureid=225882 https://forums.offipalsta.com/pictur...ctureid=225883 Ohjaustehostimen pumppukin löysi paikkansa ja sille kiristin https://forums.offipalsta.com/pictur...ctureid=226251 |
Helmapalkitkin hitsailin kiinni ja siihen sitten häkki ympärille 42 putkesta.
https://forums.offipalsta.com/pictur...ctureid=226244 https://forums.offipalsta.com/pictur...ctureid=226243 https://forums.offipalsta.com/pictur...ctureid=226245 |
Takapuskurinkiakin rupesin eilenä tekemään vielä tarvisi kiinnittää runkoon
https://forums.offipalsta.com/pictur...ctureid=226246 |
|
Auto tuli niputettua nopeasti että pääsisi punkalle testaamaan hieman , no sinne päästiin ja auto toimi hienosti sen 20minuuttia minkä se kesti eli toinen takajousi poikki ja toinen vääntyi.
https://forums.offipalsta.com/pictur...ctureid=226636 Vehkeet hinattu tallille ja takapään uusiminen alkoi Tukivarsiksi tuli hdj80 4-linkki ja niiden kaveriksi 14" coiloverit Panhardi tuli tehtyä HD mallina https://forums.offipalsta.com/pictur...ctureid=226857 Pyoränkaariin joutui "pienet" huolto aukot rälläköimään ja runkoa hieman kaventamaan. https://forums.offipalsta.com/pictur...ctureid=226917 Iskari huiput https://forums.offipalsta.com/pictur...ctureid=226916 Taka-akseli hitsattu kasaan vahvistettu ja oikaistu. https://forums.offipalsta.com/pictur...ctureid=226918 |
Sytytys Kamat vaihtui tommoseen msd malliii jossa säädettävä rajoitin :) sijoittui hanskalokeroon säätö palikka ja boksi
https://forums.offipalsta.com/pictur...ctureid=226919 |
Seurannassa. Mahti projekti:cool:
|
Lainaus:
|
Lainaus:
tässä oli kärjellinen jakaja. msd boxin piuha vaan kiinni vakio kärkiin +veti puolan virta johdot boxilta ja menoks. |
|
Päivitellääns tänne pitkästä aikaa! Autolla ei ole kun ajeltu hyvin on toiminut..
jos nyt alkaisi taas varustelemaan loppuun jos pääsisi vielä joku päivä leimasetää kiusaamaan:confused::D hyvin tuo tuppaa pysymään pystyssä mitä pari kertaa kyljelleen kipannut , mutta paikatkin mihin kellahtanut on sitten jyrkkiä penkkoja. Yks safarikin tuli käytyä pikku vikojen kera vappuna ajamassa. muuten pelitti mainiosti. https://forums.offipalsta.com/pictur...ctureid=228090 https://forums.offipalsta.com/pictur...ctureid=228089 Rakentelu aloitettu snorkkelista nurkista löytyi 3" pakoputki tarpeita jotka passas just hyvin snorkkelin tekoon , ei pitäisi ainakaan ahdistaaa tuommoisessa litraisessa mootorissa:D:D https://forums.offipalsta.com/pictur...ctureid=228160 ohjaukseen tuli tuommoinen pajeron öljy kuuleri, mahtui sopivasti tuohon maskin taakse. https://forums.offipalsta.com/pictur...ctureid=228162 https://forums.offipalsta.com/pictur...ctureid=228161 |
Voi olla tuo moottoriöljyjäähy enemmän lämmitin tehostin käytössä, kuitenkin kovemmat paineet ja virtaukset kyseessä.
|
Tuommoset astin laudat tai helmaputket millä tykkää sanoa tuli tehtyä mukavampi kun on vähä leveempi niin ei tipaha kyydistä:)

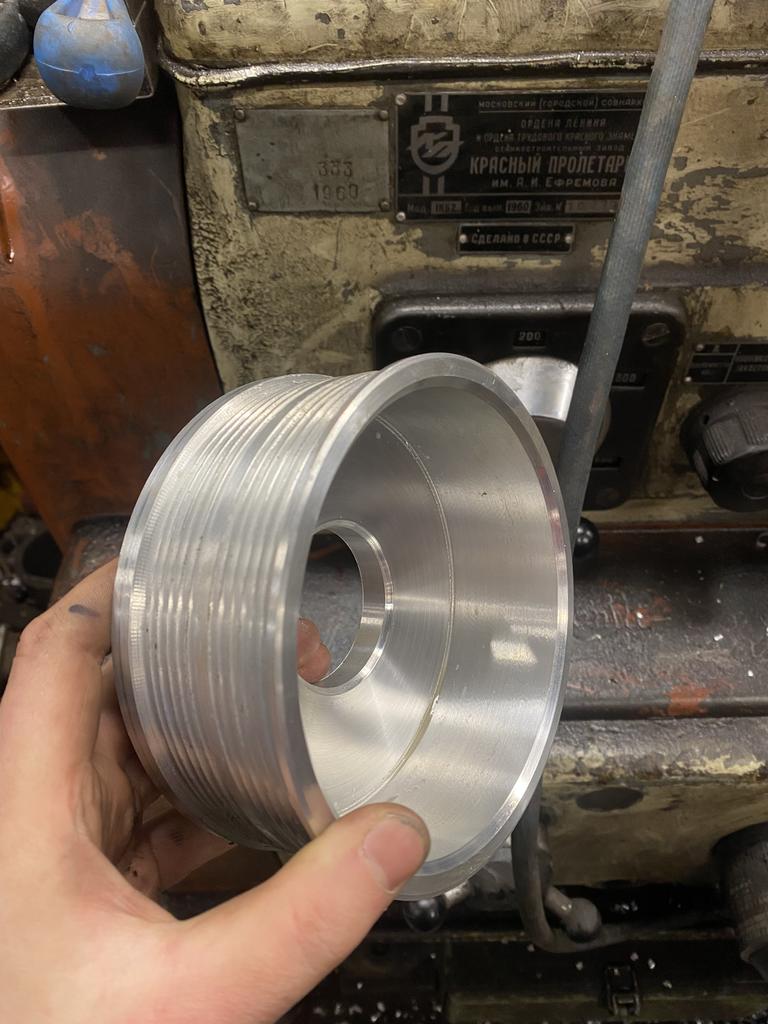

https://forums.offipalsta.com/pictur...ctureid=228175 Laturin hihnapyörän halkaisijaa tuli muutettua ja materiaali vaihtui samalla alumiinin. https://forums.offipalsta.com/pictur...ctureid=228176 |
Vihdoin snorkkeli valmis , uskaltaa jo hieman syvempiin lätäköihin tuupata. Tuo kaasarilta putsari koteloon menevä imuputki passasi jostain fiiatin raadosta juuri täydellisesti tähän , putsarilta eteenpäi lähtevä muoviputki löytyi ikh:lta.
https://forums.offipalsta.com/pictur...ctureid=228174 https://forums.offipalsta.com/pictur...ctureid=228196 edellisen laturin kiristimen kanssa oli ongelma että tuppasi löystymään herkästi , kokeillaan josko tämä uusi versio toimisi paremmin , ainakin tuli kiristystä helpotettua!:cool: https://forums.offipalsta.com/pictur...ctureid=228195 |
Lainaus:
|
vanha video mutta ei vielä täälä ole , hieman ruvennut savuttamaan lääkkeksi tilattu venttiilivarrenkumit ja koko yläpään tiiviste satsi jos käyttäisi kannen irti ja tsekkais venttiilit yms josko saisi sillä hieman tuota savutusta pienemmäksi.
|
Lainaus:
|
Lainaus:
|
Lainaus:
|
kyllä se kenno virtaa enemmän kuin tehostajan letkut. pajeron alkuperäiset banjot kyllä varmaan ahistaa jos niitä käyttää.
tässä tapauksessa ilman kennoa pumppu ylikuumeni ja rupes pitää meteliä, kennon laiton jälkeen lämmöt pysyy hyvin kurissa. |
Mulla kans hj.ssa tommonen lauhdutin. Hyvin toimii. Ennen kuumeni ja tehosti välillä tosi huonosti.
|
Aika monessa siviiliautossa "jäähdytin" kieppi metalliputkea auton keulalla, vaikea kuvitella että öljynjäähdytin toimisi huonommin?
|
Tuo laturinkiristys pitää kopioida jimnyyn :D
|
Lainaus:
|

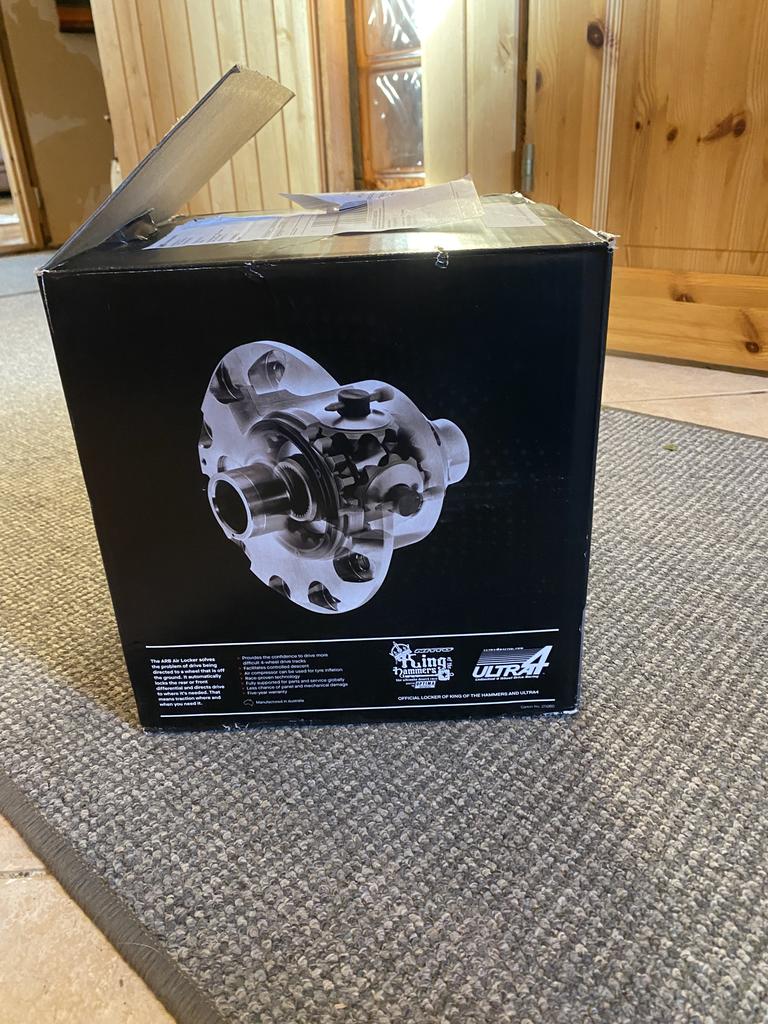

Etuakseliin sai vihdoin etulukon asennettua mallia kiristetty Kitka oli tuo eteneminen etupään lukottomuuden takia aika tökkivää.
https://forums.offipalsta.com/pictur...ctureid=231922 |
kitka lukon testailu ajoa. samassa remontti sessiossa vaihetii ventiilikumit ja palanut kansi pahvi mut kova savutus jäi.
öljy renkaat ilmeisesti jumiutuneet. täytyy viellä vaihtaa nekin https://www.youtube.com/watch?v=bcM5UWAOdig |
männän renkaat vaihdettu ja rankka savutus loppui.
kone oli joskus porattu 0.50mm yli kokoon ja yks sylinteri oli putkitettu. samalla tuli uudet kiertokangen laakerit ja höyläsin dekki pinnan lähes nollille |
Susukille tehty taas jotain pientä. Pähäma järjesti ravijoella safarin joten auto oli saatava viikossa safari kuntoon.
löin etuvinssin palasiksi ja suoritin huollon , uudet vaseliinit ja tsekkaus et oli muuten ok:) https://forums.offipalsta.com/pictur...ctureid=233037 jakolaatikon alle oli saatava jotain suojaa ettei kuoret halkea , pitkään jo pitänyt tehdä pohjapanssari mutta jäänyt syystä tai toisesta mutta nyt sekin olisi tehty. https://forums.offipalsta.com/pictur...ctureid=233086 https://forums.offipalsta.com/pictur...ctureid=233085 timjussinkin suoritti susukin koneelle perus remontin eli tuli uudet männän renkaat , veivien laakerit lohkon ja kannen pinnat oikastu ja kaikki maailman tiivisteet vaihdettu. https://forums.offipalsta.com/pictur...ctureid=232604 ventiilikopan tuunausta https://forums.offipalsta.com/pictur...ctureid=232603 |
muutamia ajokuvia.
https://forums.offipalsta.com/pictur...ctureid=233128 https://forums.offipalsta.com/pictur...ctureid=233129 https://forums.offipalsta.com/pictur...ctureid=233088 ja tänään pestiin vehkeet niin mukavempi alkaa päivittämään;) https://forums.offipalsta.com/pictur...ctureid=233125 |
Uuden moottorin vaihto menossa, joutuu hieman öpohjaaa muokkaamaan..
https://forums.offipalsta.com/pictur...ctureid=233166 |
Suzukiin vihdoin uutta kumia! 35" silverstonet aika passelin kokoiset tähän laitteseen:cool:
https://forums.offipalsta.com/pictur...ctureid=233726 https://forums.offipalsta.com/pictur...ctureid=233729 |
Etuakseli panssaroitu ja osia maalailtu
https://forums.offipalsta.com/pictur...ctureid=233737 |
Päivitellääs tätäkin rokektiia. Uusi koppa tuli hommattua ja siihen nyt tarkotus tehdä kaaret yms :D polttoainekkin vaihtuu diiseliin.
Kopansovittelua https://forums.offipalsta.com/pictur...ctureid=235033 Irtipultattavan keulan suunnittelua https://forums.offipalsta.com/pictur...ctureid=235045 Välijäähdytin mahtui juuri vinssin yläpuolelle https://forums.offipalsta.com/pictur...ctureid=235044 |
Tänään oli ulkoilu päivä. Samalla testasin lasikuitukattoa taakse.
https://forums.offipalsta.com/pictur...ctureid=235050 |
Kova tahti
On aina ilo seurata kun joillain on aikaa tehdä :D:)
Tuleeko tähän 1.9 Volkkarin dieseli vai joku muu:confused: |
Tutun näköinen kori..
|
Lainaus:
|
Lainaus:
|
Lainaus:
Mulla oli 35/16-15 boggerit alla |
Tähän koppaan päädyin sisäpuolisiin kaariin , pikkasen kerennyt jo alotella tekoa.
https://forums.offipalsta.com/pictur...ctureid=236343 |
|
vihdoin sai aikaiseksi tehdä taka-akseliin levy jarrut. Satuloiksi oli vaihto ehtoina toyotalaiset tai nuo wilwoodit joihin sit päädyttiin. Levyt on ln46 etulevyt.
https://forums.offipalsta.com/pictur...ctureid=237697 Takapanhadriin vaihdoin cromo nivelet jos nyt kestäisi. https://forums.offipalsta.com/pictur...ctureid=237699 |
käytiin hieman aukomassa reittejä ens viikonloppua varten...:p
https://www.youtube.com/watch?v=-UzldSxgnOU |
Päivitellääs tänne pitkästä aikaa jotain. Vanha koppahan oli niin mätä ja pakkelin peittämä että aloin etsimään uutta koppaa josta alkaa tekemään mutta sitten löysin tommosen avoksi tehdyn kopan joka oli tehty kokonaan uusiksi joten ei tarvinut itse tehdä kuin kardaani tunneli.
https://forums.offipalsta.com/pictur...ctureid=239557 Tunnelia hieman suurennettu sillä silmällä että saa seuraavan tekniikka paketin mahdutettua. https://forums.offipalsta.com/pictur...ctureid=239597 kori tuli vaihdettua nopealla aikataululla että kerkesi suzuki safarille ajamaan. https://forums.offipalsta.com/pictur...ctureid=239619 ajot ajettu onnistuneesti , aika jatkaa rakentelua... https://forums.offipalsta.com/pictur...ctureid=239682 |
taakse tuli uudet exiden akut ja 40l alumiini tankki
https://forums.offipalsta.com/pictur...ctureid=239805 sovittelin 37 trepadoreja hyvin mahtui vielä pyörimään. https://forums.offipalsta.com/pictur...ctureid=239852 https://forums.offipalsta.com/pictur...ctureid=239855 taakse levikkeille kiinnityspintaa ja astinlaudat kyhätty https://forums.offipalsta.com/pictur...ctureid=239672 |
sitten hommasin orginaali targakaaren joten laidat tuli leikattua matalammiksi.
https://forums.offipalsta.com/pictur...ctureid=239929 https://forums.offipalsta.com/pictur...ctureid=239930 taakse tuli lipposen hd 65mm levikekumia ja takaluukku vanerista ja alumiinistä hieman tukea siihen. https://forums.offipalsta.com/pictur...ctureid=239965 sitten pienen etsiskelyn jälkeen löysin orginaali sivutuet ja niitä piti hieman muokata että istuivat paikalleen. https://forums.offipalsta.com/pictur...ctureid=239960 sai vihdoin myös katon pään päälle niin ei tule kaikki kura ja vesi sisään:D https://forums.offipalsta.com/pictur...ctureid=239996 |
tuli käytyä mäntsälässä ajelemassa sieltä muutama kuva..
https://forums.offipalsta.com/pictur...ctureid=240071 https://forums.offipalsta.com/pictur...ctureid=240072 https://forums.offipalsta.com/pictur...ctureid=240070 Sitten olikin kerhon safarin askolassa, muutama kuva sieltä. Ilman remonttia ei selvitty. Kytkin alkoi luistamaan yhden kurarännin jälkeen niin paljon että ei pystynyt enään ollenkaan ajamaan ja metsästä pelastauduttiin vinssin varassa ja lämpö ongelmat alkoi kun syyläri oli aivan tukossa ja hihnat luisti rikkinäisen kiristimen takia. Matka starttaa askolaan. https://forums.offipalsta.com/pictur...ctureid=240150 https://forums.offipalsta.com/pictur...ctureid=240147 https://forums.offipalsta.com/pictur...ctureid=240144 tässä nosti lämmöt tappiin ja sitten alkoikin jäähdyttely operaatio. https://forums.offipalsta.com/pictur...ctureid=240149 https://forums.offipalsta.com/pictur...ctureid=240146 |
Ja nyky hetkeen hommasin uuden exiden kytkimen ja nyt pelittää taas.
https://forums.offipalsta.com/pictur...ctureid=240197 https://forums.offipalsta.com/pictur...ctureid=240198 posti kiikutti tommoisen kytkinpaneelin pääsee sähköjä siiistimään. https://forums.offipalsta.com/pictur...ctureid=240162 |
Lällärin siirsin tonne ylös niin sai kojelaudalle tilaa. Sit ohjaustehtostimen hihnalle tein tommosen kiristinrulllan johon voi vaihtaa laakerin..
https://forums.offipalsta.com/pictur...ctureid=240300 https://forums.offipalsta.com/pictur...ctureid=240275 |
Sitten tankkaus operaatiota varten hieman "helpotusta" tankkausluukun siirto targakaaren kylkeen.
https://forums.offipalsta.com/pictur...ctureid=240290 https://forums.offipalsta.com/pictur...ctureid=240291 https://forums.offipalsta.com/pictur...ctureid=240286 https://forums.offipalsta.com/pictur...ctureid=240295 https://forums.offipalsta.com/pictur...ctureid=240296 https://forums.offipalsta.com/pictur...ctureid=240473 https://forums.offipalsta.com/pictur...ctureid=240472 https://forums.offipalsta.com/pictur...ctureid=240471 |
Jotain taas askarreltu, eteen alumiinistä lokarit.
https://forums.offipalsta.com/pictur...ctureid=240608 https://forums.offipalsta.com/pictur...ctureid=240611 Maalit niskaaan ja 65mm levikekumin laitoin kiinni m4 pulteilla.. https://forums.offipalsta.com/pictur...ctureid=240647 https://forums.offipalsta.com/pictur...ctureid=240639 Konepeltiin laitoin tommoset aerocatch lukot https://forums.offipalsta.com/pictur...ctureid=240468 https://forums.offipalsta.com/pictur...ctureid=240646 |
Ja välillä voi käydä makkaran paistossa:D
https://forums.offipalsta.com/pictur...ctureid=240648 |
Ilmanputsari kotelo uusittu kun edellinen (muovinen) halkesi..
https://forums.offipalsta.com/pictur...ctureid=240706 https://forums.offipalsta.com/pictur...ctureid=240707 Hommasin tommosen raptrorin rättikatton niin ei kaikki kamat kastu.. https://forums.offipalsta.com/pictur...ctureid=240765 |
Tänään käytiin hieman yösafaroimassa ja testailemassa autoa ensi viikonlopun koitokseen..
https://forums.offipalsta.com/pictur...ctureid=240772 https://forums.offipalsta.com/pictur...ctureid=240770 |
Vanha snorkkeli oli kauheen painava ja pienikokoinen niin sekin päivittyi alumiiniseksi ja koko 2"-> 2,5".
https://forums.offipalsta.com/pictur...ctureid=240776 |
Tekniikan vaihto-operaatio aloitettu rupesi tuon litrasen tehot sen verran tympimään:D
Elikkä paketiksi tulossa volvon b230ft + th350 loota siihen persiiseen. Eilenä kerkesin jo vanhan tekniikan purkaa poijes ja tänään perusteellinen pesu niin mukavempi talvi rakennella! https://forums.offipalsta.com/pictur...ctureid=241352 Tänäään kerkesin jo moottorin puoleiset korvakot tehdä uretaanipuslilla. https://forums.offipalsta.com/pictur...ctureid=241353 https://forums.offipalsta.com/pictur...ctureid=241354 Kerkesin onneksi viimeiset ajot ajamaan lumella.. https://forums.offipalsta.com/pictur...ctureid=241331 https://forums.offipalsta.com/pictur...ctureid=241328 |

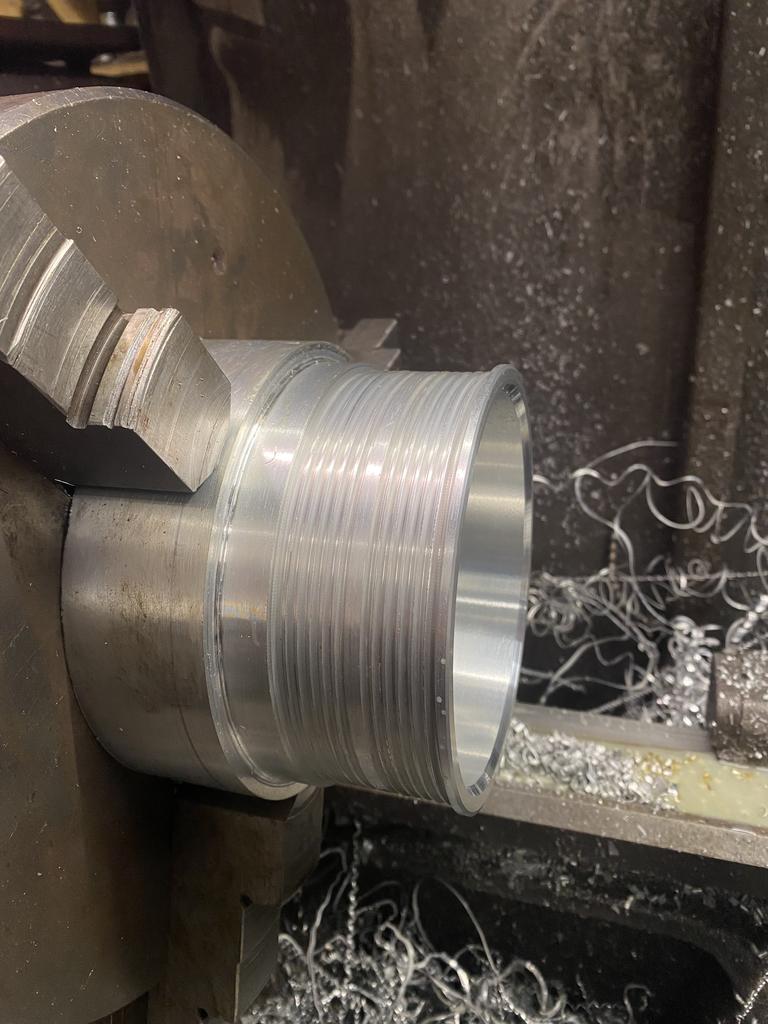

Tänään sai tuon adapterilevyn valmiiksi vähän kaipaa siistimistä mutta sen kerkiää myöhemminkin!
https://forums.offipalsta.com/pictur...ctureid=241355 https://forums.offipalsta.com/pictur...ctureid=241356 |
Lainaus:
|
Viikko taas turailtu tallilla kaikennäköistä..
moottorinkiinnikkeet valmiit. https://forums.offipalsta.com/pictur...ctureid=241418 https://forums.offipalsta.com/pictur...ctureid=241419 tähän koppaan ei kerennyt viimekesänä tehdä vielä noita takaiskari telineitä joten nyt tehdään kaikki muutokset samalla. https://forums.offipalsta.com/pictur...ctureid=241421 https://forums.offipalsta.com/pictur...ctureid=241423 https://forums.offipalsta.com/pictur...ctureid=241550 |
tornien reijät umpeen.
https://forums.offipalsta.com/pictur...ctureid=241563 Sitten hetken mietiskelyjen ja muutaman vaihtoehdon läpikäymisen jälkeen jakolaatikko murheeseen löytyi lääkkeeksi räkytäkyn vanha välitetty laatikko josta oli pitkänpuolen ratas hajonnut. korjaus suoritettiin menetelmällä vanha pois ja uusi tilalle.:D vanha ratas irti ja uusi sovitettu paikoilleen. https://forums.offipalsta.com/pictur...ctureid=241438 sitten saumat päälle.. https://forums.offipalsta.com/pictur...ctureid=241436 |
Seuraavaksi tarvi adapterin th350 ja toyotan jakolaatikon väliin , näitä olisi saanut tilattua valmiita mutta tuli sekin itse tehtyä.
https://forums.offipalsta.com/pictur...ctureid=241573 vielä tarvii vaihdelaatikon porata reijät muuten valmis paketti. https://forums.offipalsta.com/pictur...ctureid=241570 |
|
Täällä tallissa kyllä tapahtuu.
|
|

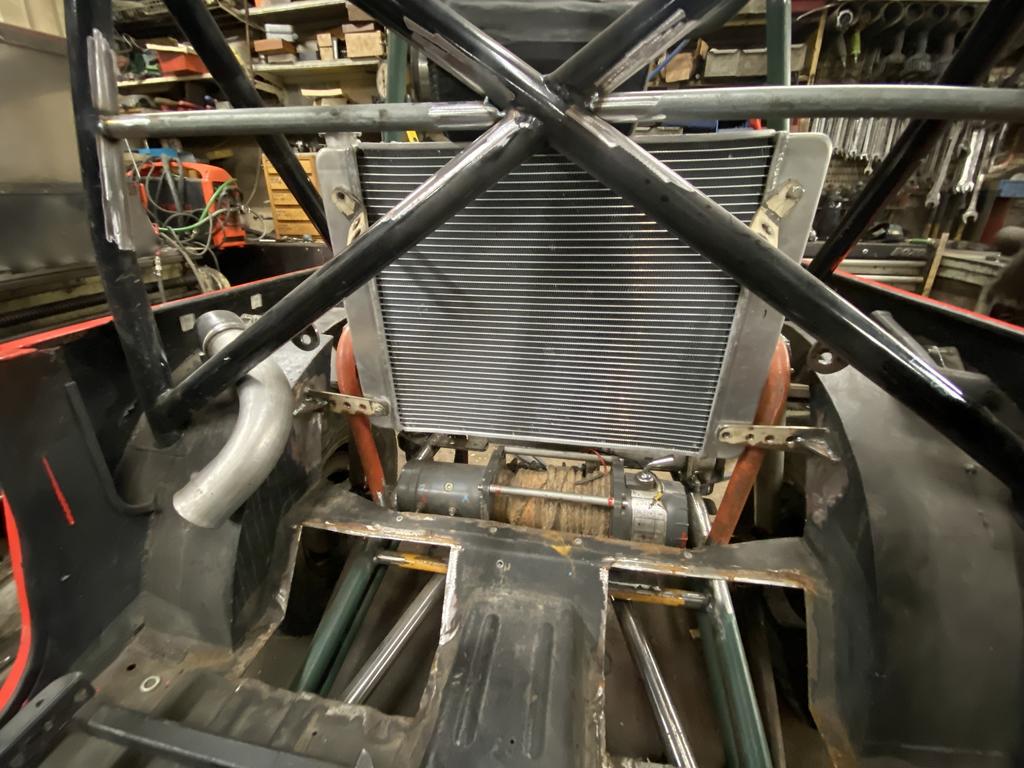

Keulassa rupeaa olemaan jo niin täyttä että syylärikin laitoin konttiin ,on ainakin suojassa..
https://forums.offipalsta.com/pictur...ctureid=241631 https://forums.offipalsta.com/pictur...ctureid=241629 nyt lepää koko tekniikka pakettikin omillaan! vaihdelaatikkoonkin tuli uudet tiivisteet ja laakerit. https://forums.offipalsta.com/pictur...ctureid=241630 https://forums.offipalsta.com/pictur...ctureid=241628 |
Tuommoinen ylivuoto purkki tuli tehtyä alumiinistä..
https://forums.offipalsta.com/pictur...ctureid=241649 https://forums.offipalsta.com/pictur...ctureid=241650 https://forums.offipalsta.com/pictur...ctureid=241654 sitten pahvista vähän suunnittelin tuota syylärin ilmanpoistoa eli tulee puhaltavilla flekteillä ja ilma poistuu tunnelia pitkin auton pohjaaan.¨ https://forums.offipalsta.com/pictur...ctureid=241652 |
Oli tuossa etupäässä hieman semmoista ongelmaa että meinasi ollaa koko ajan fillari ilmassa kun nuo jakarit ei hirveästi joustoja tarjoa.
Tässä ratkaisu asiaan saa nähdä kuinka oikeasti toimii.:confused: Jakari delete kit.. https://forums.offipalsta.com/pictur...ctureid=241707 https://forums.offipalsta.com/pictur...ctureid=241708 https://forums.offipalsta.com/pictur...ctureid=241714 https://forums.offipalsta.com/pictur...ctureid=241718 https://forums.offipalsta.com/pictur...ctureid=241719 https://forums.offipalsta.com/pictur...ctureid=241713 https://forums.offipalsta.com/pictur...ctureid=241716 |
Paineilmasäiliönkin sain tehtyä alumiinistä tietty.
https://forums.offipalsta.com/pictur...ctureid=241712 https://forums.offipalsta.com/pictur...ctureid=241710 |
jotain pientä taas kerennyt puuhastelemaan. Flekteiksi tuli 2x10" puhaltavia malleja ja niillehän piti jotain koteloakin tehdä.
https://forums.offipalsta.com/pictur...ctureid=241928 https://forums.offipalsta.com/pictur...ctureid=241930 https://forums.offipalsta.com/pictur...ctureid=241929 https://forums.offipalsta.com/pictur...ctureid=241931 |
keulastakin leikkasin ylimääräset poijes taisi jotain 13cm lähteä poijes runkoa.
https://forums.offipalsta.com/pictur...ctureid=241843 https://forums.offipalsta.com/pictur...ctureid=241841 samalla tein keulan lookin uusiksi nyt voi tehdä suzuki tyylisen maskin. https://forums.offipalsta.com/pictur...ctureid=241842 https://forums.offipalsta.com/pictur...ctureid=241881 |
tommonen suutintukki tuli tehtyä. suuttimiksi tulee Bosch EV14 600cc
https://forums.offipalsta.com/pictur...ctureid=242050 |
Imusarjan rakentelua..
https://forums.offipalsta.com/pictur...ctureid=241964 https://forums.offipalsta.com/pictur...ctureid=241965 https://forums.offipalsta.com/pictur...ctureid=241962 https://forums.offipalsta.com/pictur...ctureid=241968 https://forums.offipalsta.com/pictur...ctureid=241970 https://forums.offipalsta.com/pictur...ctureid=242008 Välitankoa joutui hieman muotoilemaan uusiksi. :D https://forums.offipalsta.com/pictur...ctureid=242009 https://forums.offipalsta.com/pictur...ctureid=242068 |

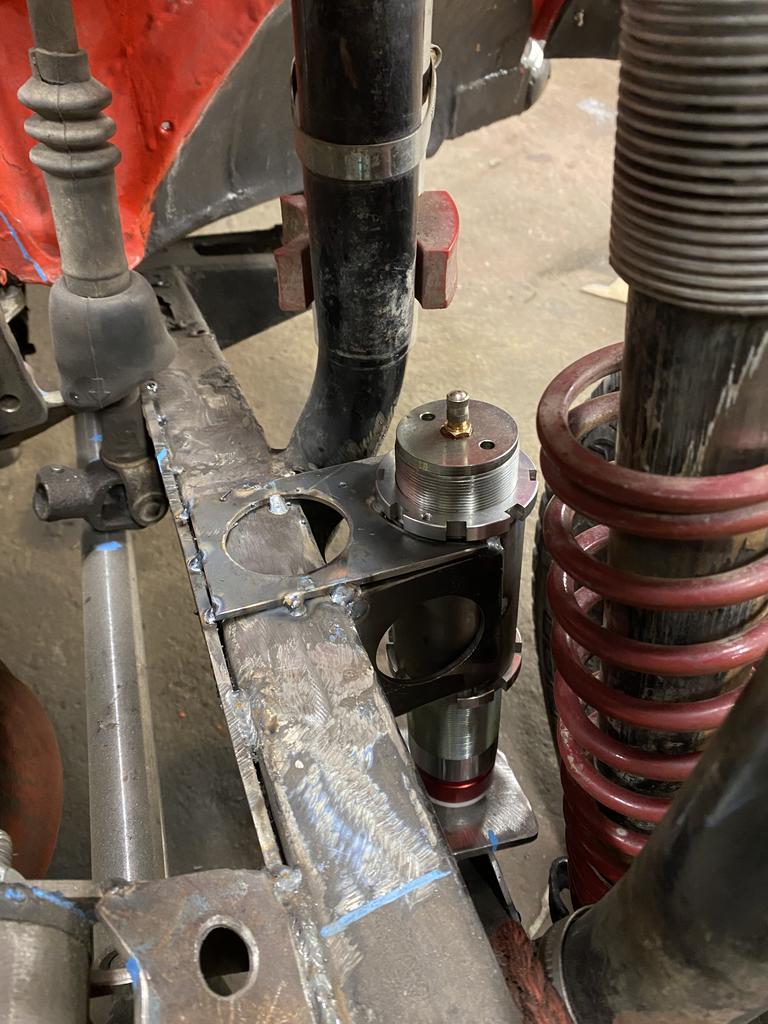

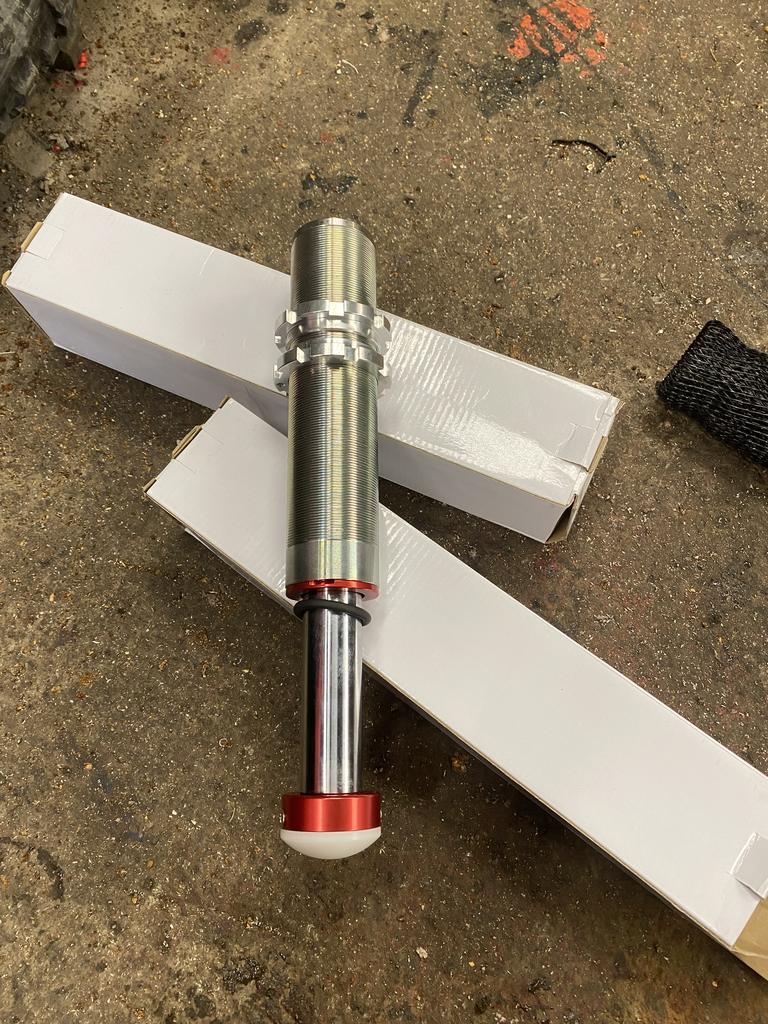

Viikonlopun agendana oli bumpstoppien asennus. Pamput löytyi Cflineltä
https://forums.offipalsta.com/pictur...ctureid=242055 Taakse tuli tommoset kiinikkeet. https://forums.offipalsta.com/pictur...ctureid=242080 Keula. https://forums.offipalsta.com/pictur...ctureid=242081 Pitkän odottelun jälkeen arbbikin saapui keulaan. https://forums.offipalsta.com/pictur...ctureid=241967 |

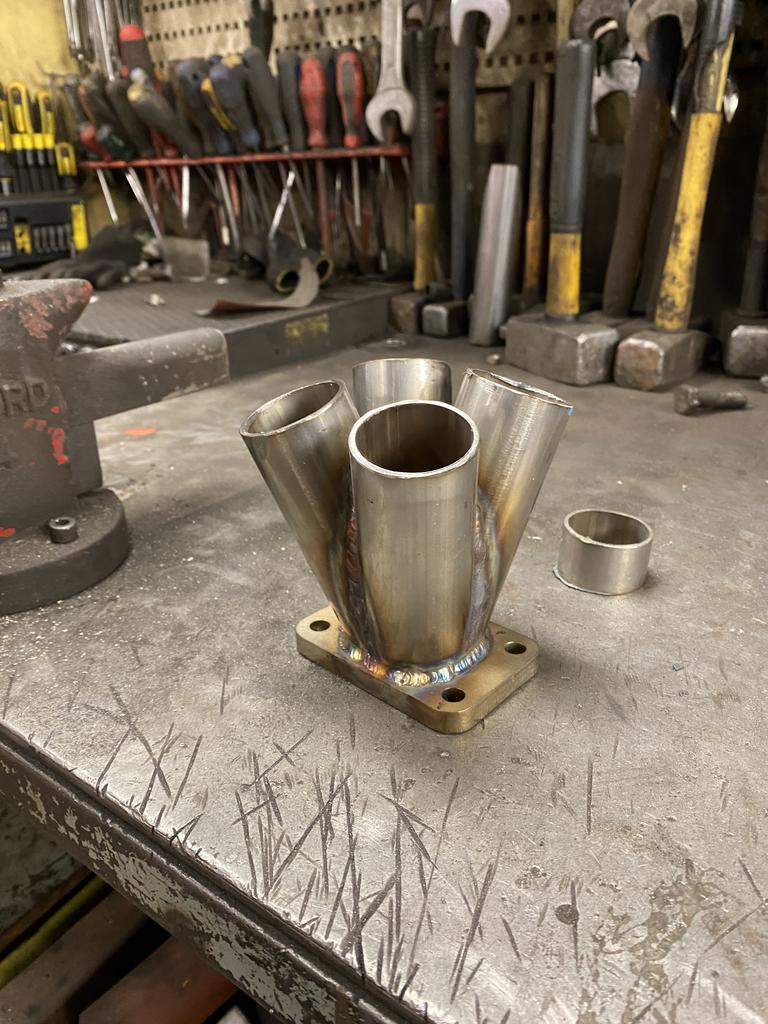

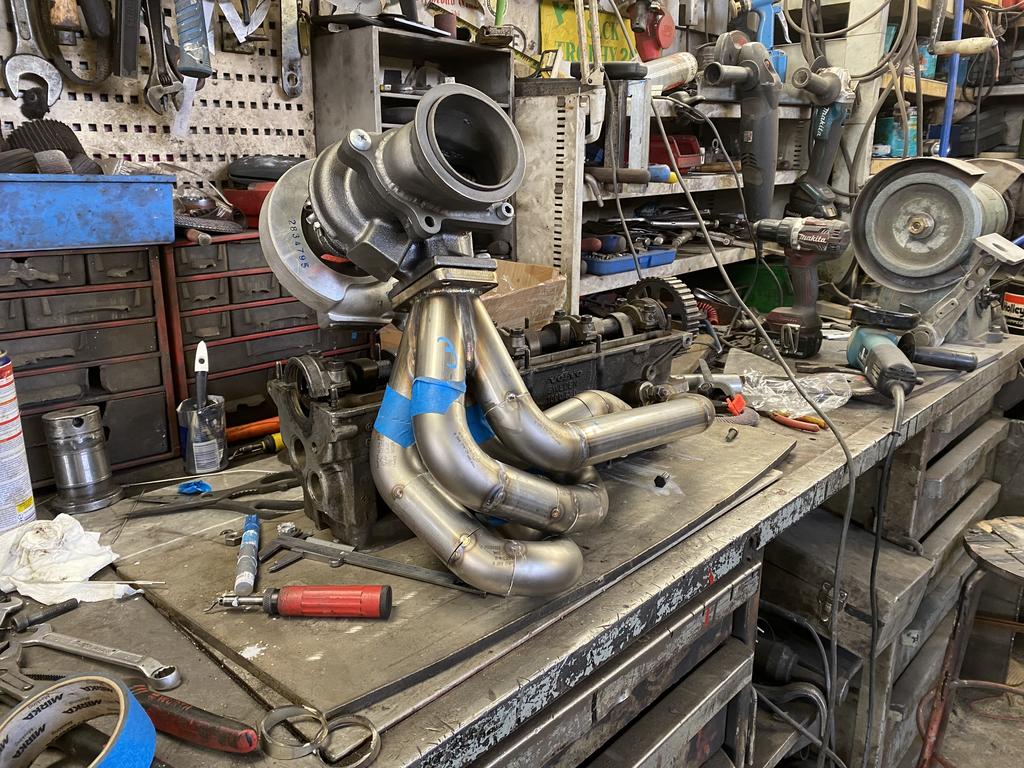

pakosarjan rakentelua , vielä tarvis ulkoiselle hukkaportille tehdä lähtö.
primäärit on 42.4mm rst. ahdin holset he221 https://forums.offipalsta.com/pictur...ctureid=242273 https://forums.offipalsta.com/pictur...ctureid=242274 https://forums.offipalsta.com/pictur...ctureid=242272 https://forums.offipalsta.com/pictur...ctureid=242271 https://forums.offipalsta.com/pictur...ctureid=242270 |
|

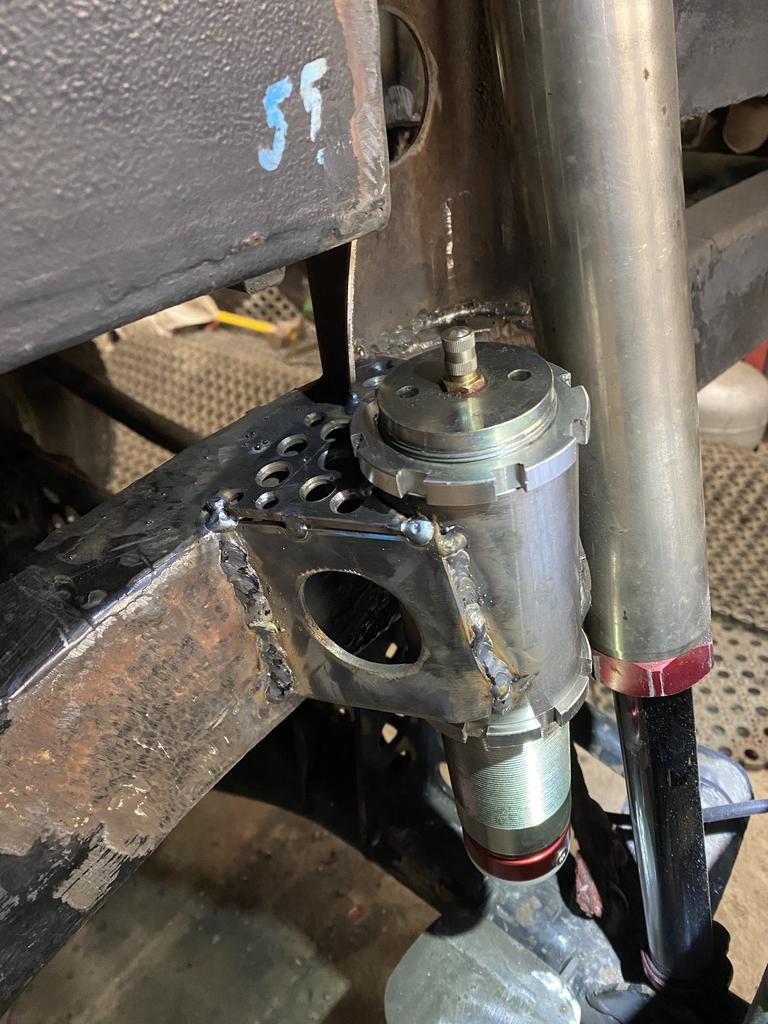

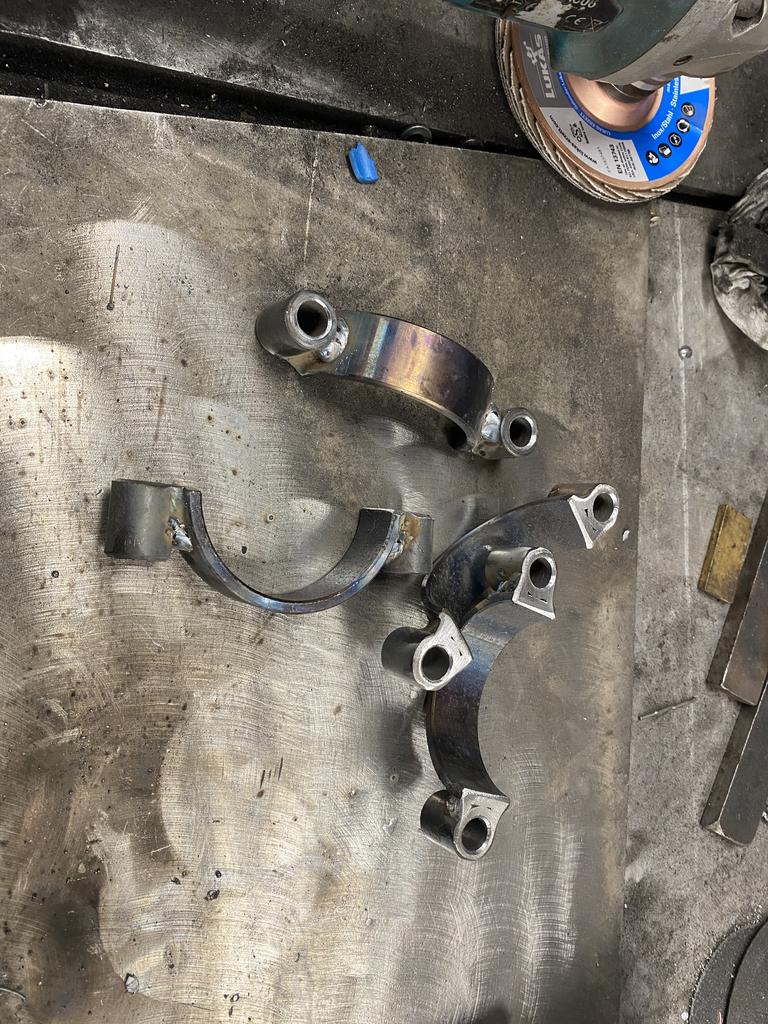

Sylinterille kiinnikkeitä
https://forums.offipalsta.com/pictur...ctureid=242503 https://forums.offipalsta.com/pictur...ctureid=242504 |
On kyllä tekemisen meininki ja hienoa jälkeä! Iso peukku!
|
Tallissa ollut hetken hiljaista ,mutta nyt taas hommat etenee! Turbo suzukille ei ole tehty muuta kuin pakosarja hitsailtu kasaan. :cool:
https://forums.offipalsta.com/pictur...ctureid=242862 Aika mennyt nyt tähän uuteen Suzuki projektiin:D Elikkä pari vuotta sitten myin tämän avokorin pois ja nyt se löysi tiensä takasin.. Tarkoitus kasailla auto jämä osista mitä löytyy nurkista!:D kori kotiuttettu https://forums.offipalsta.com/pictur...ctureid=242808 Ensimmäiset päivät menikin rälläköidessä rungosta ylimääräisiä kiinnikeitä poijes. nykytilanteeseen , akseleiksi valikoitui dana 60 & 14bolt 5.13 välityksellä. Runkoa hieman tuli takaa kavennettua ja samalla vaihdettua ruosteinen poikki putki.. iskareille tehty huuppia yms:) https://forums.offipalsta.com/pictur...ctureid=242844 |
Takapää valmis
https://forums.offipalsta.com/pictur...ctureid=242890 seuraavaks etupää vähän sitäkin jo kerennyt alotella..:) keulaa kavennetu noin 10cm https://forums.offipalsta.com/pictur...ctureid=242889 https://forums.offipalsta.com/pictur...ctureid=242878 |

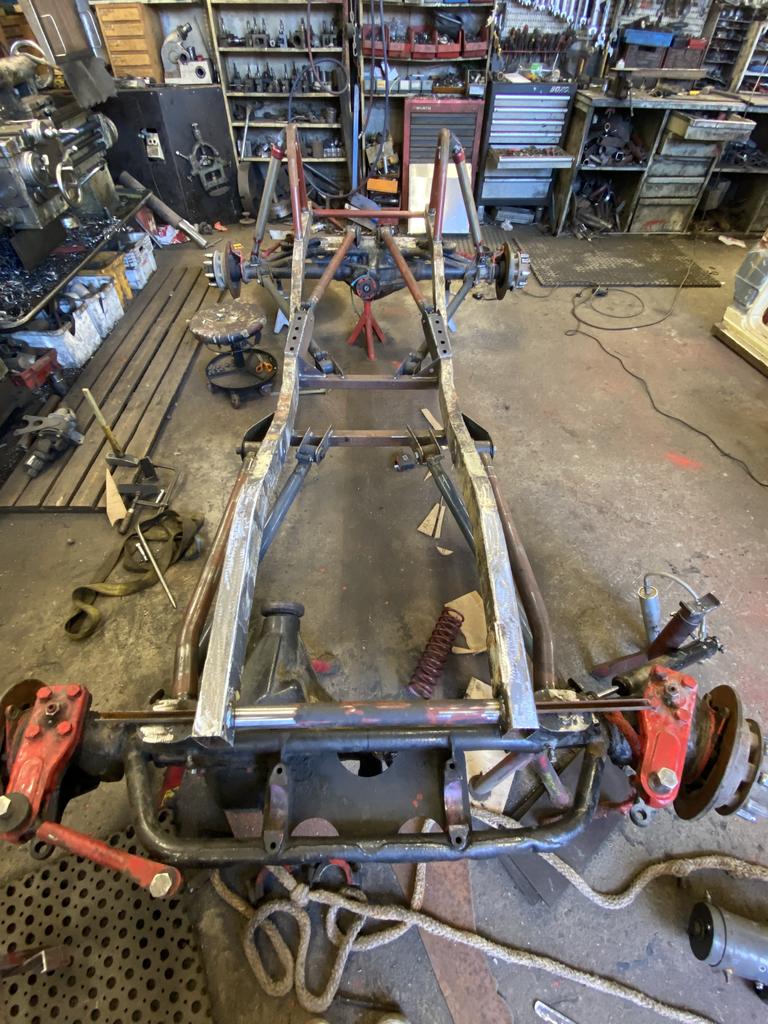

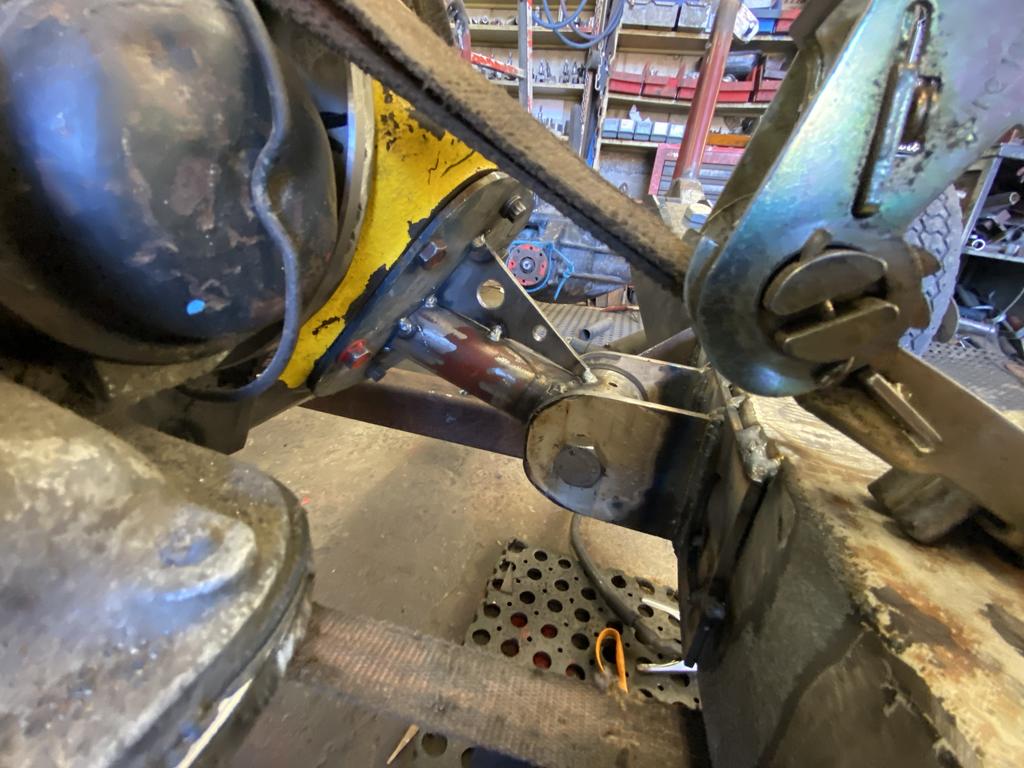

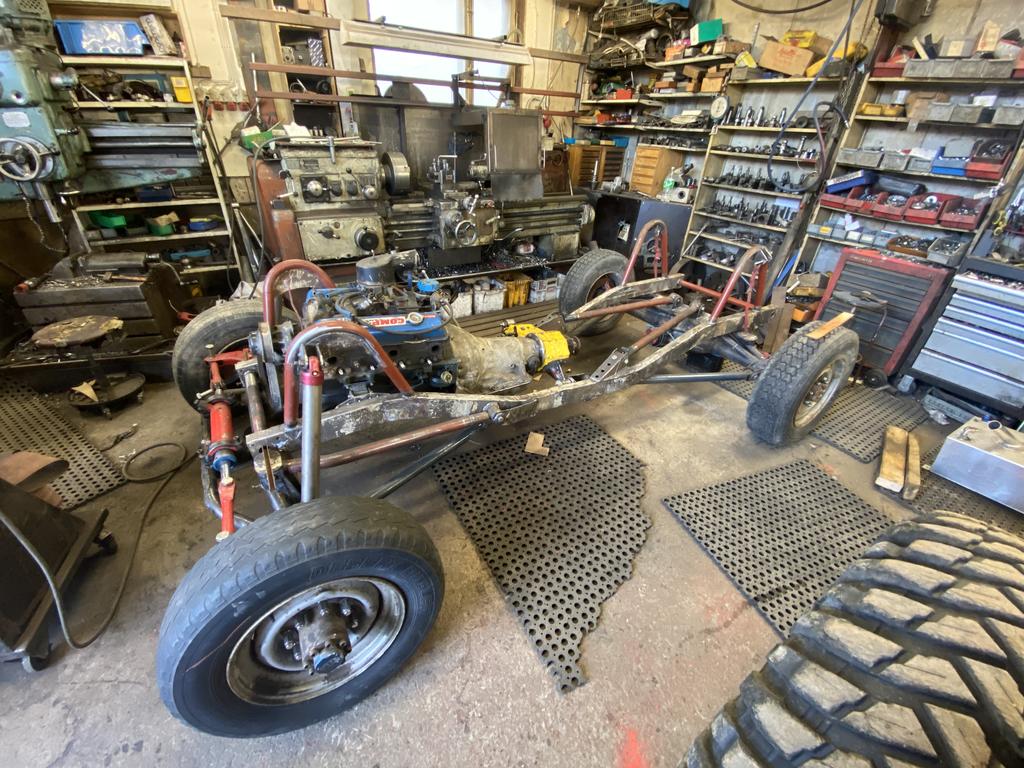

Alusta suurinpiirtein nipussa vähän tarvii boxailla kiinikkeitä vielä ,tekniikkaakin jo soviteltu paikallaeen ja keulaa vähän hahmoteltu..
https://forums.offipalsta.com/pictur...ctureid=242910 https://forums.offipalsta.com/pictur...ctureid=242911 https://forums.offipalsta.com/pictur...ctureid=242912 |
tekniikkakin löysi oman paikkansa , paketiksi valikoitui smallblock+th350+np205..

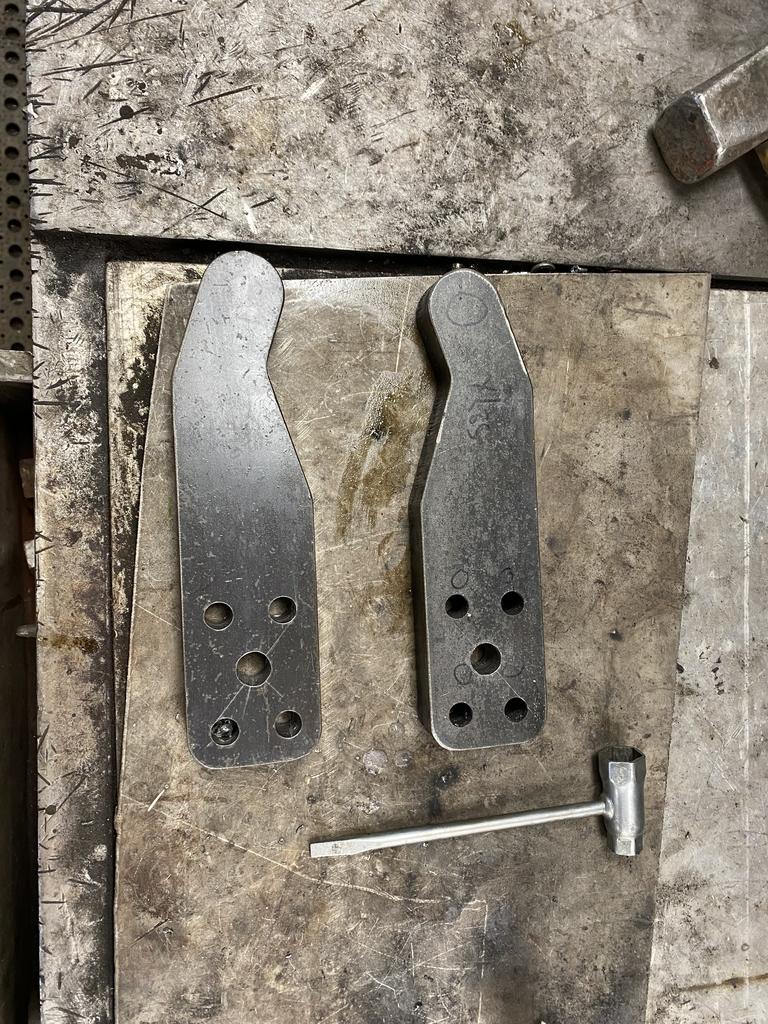

tuommoset moottorin korvakkeet tuli https://forums.offipalsta.com/pictur...ctureid=242926 jakolaatikon kinnitys https://forums.offipalsta.com/pictur...ctureid=242933 https://forums.offipalsta.com/pictur...ctureid=242937 |
Kirjoteelaans tännekkin pitkästä aikaa! Projektit ollu tauolla muiden harrastuksien takia mutta välillä tehty jotakin..

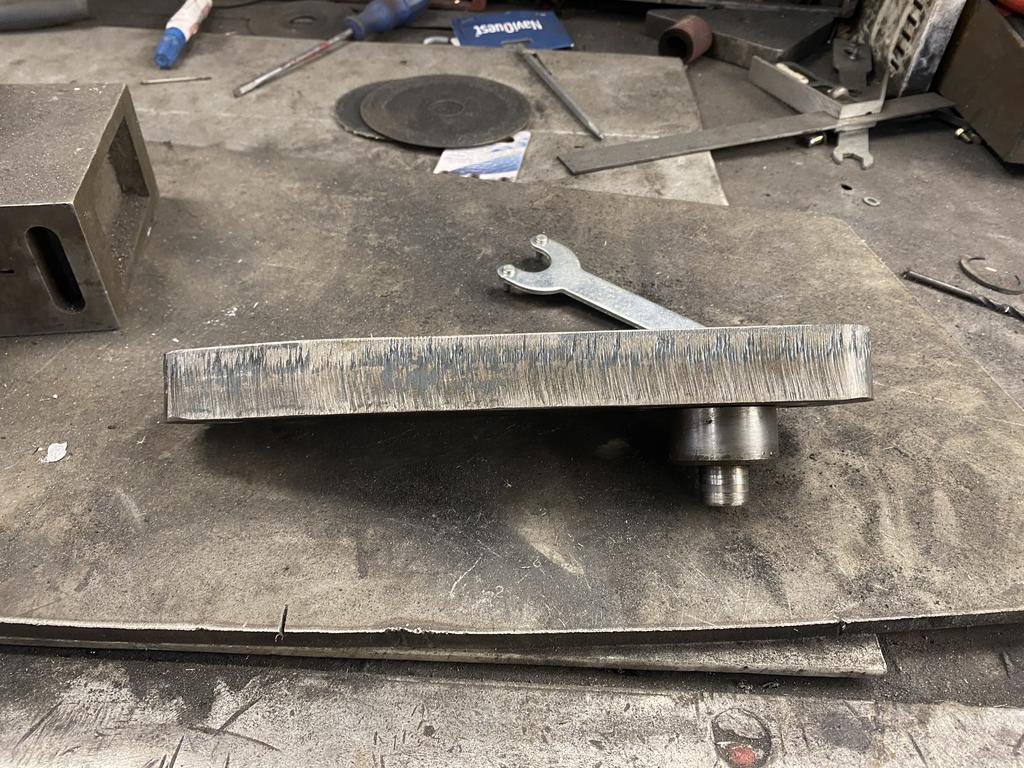

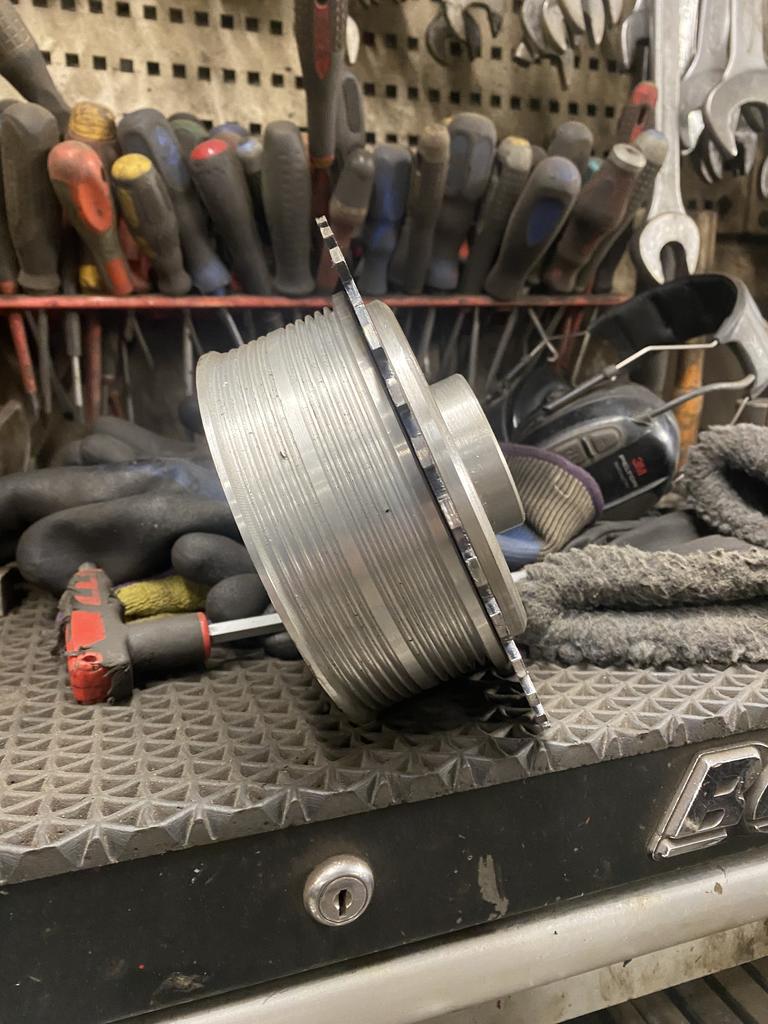

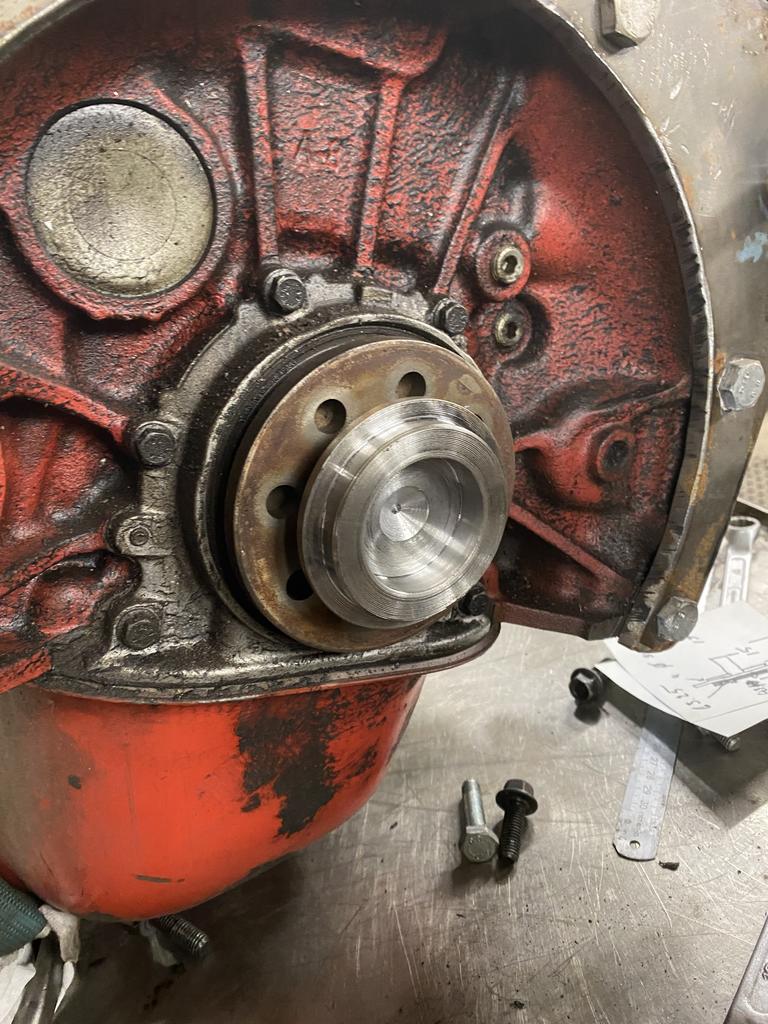

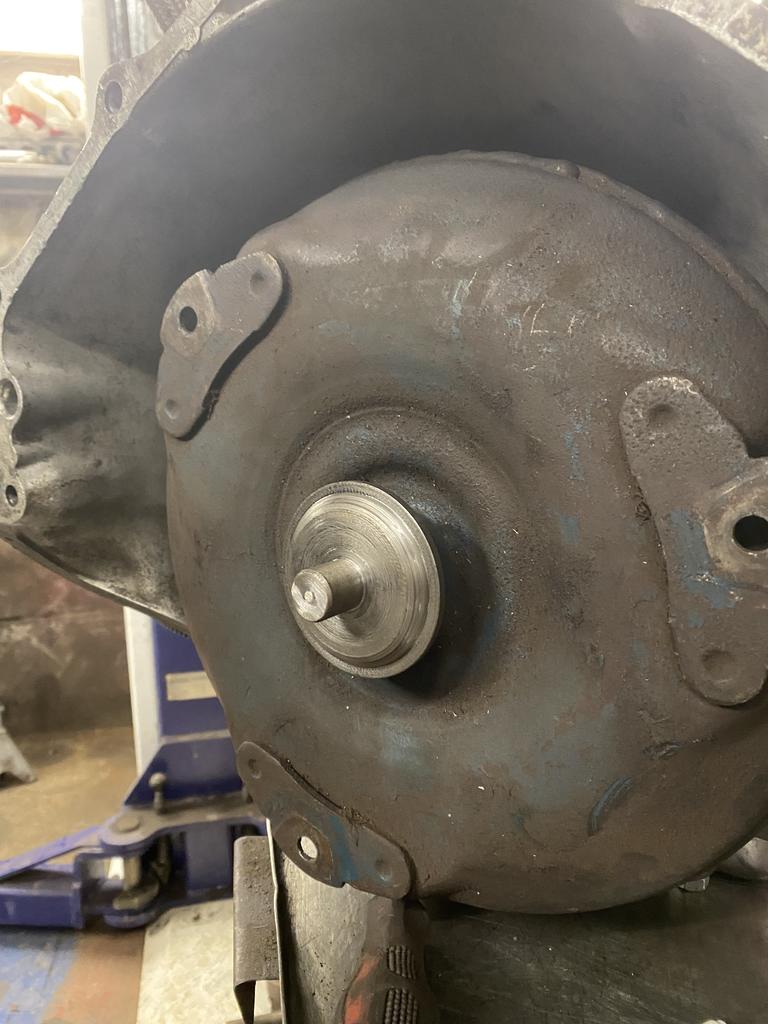

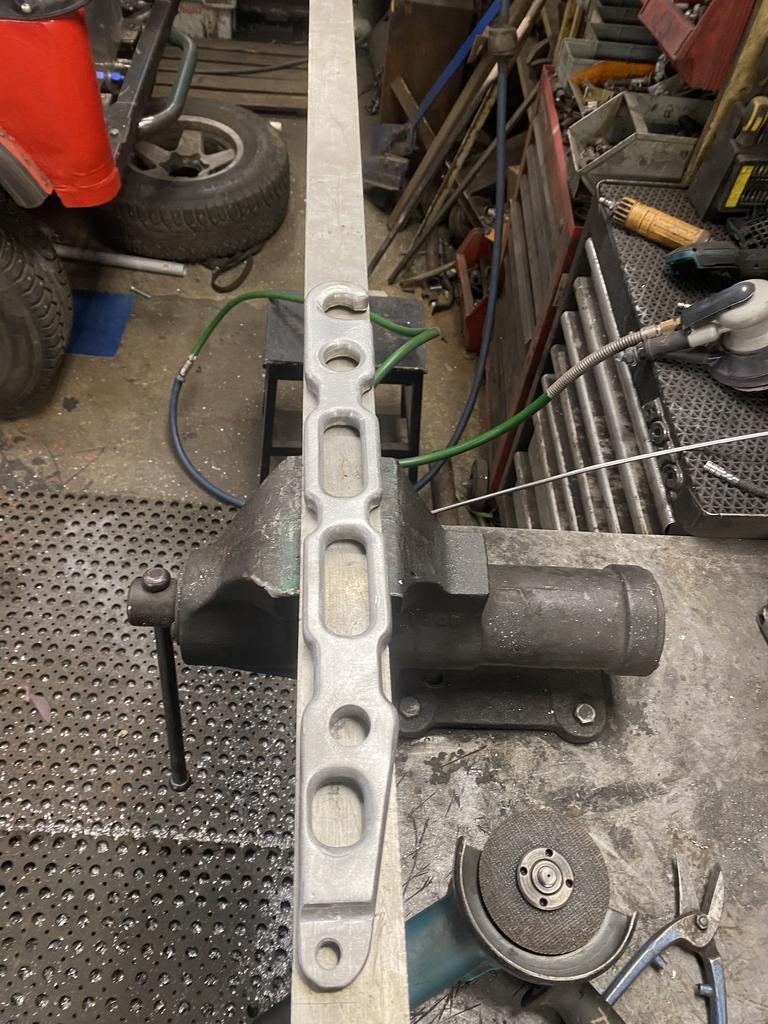

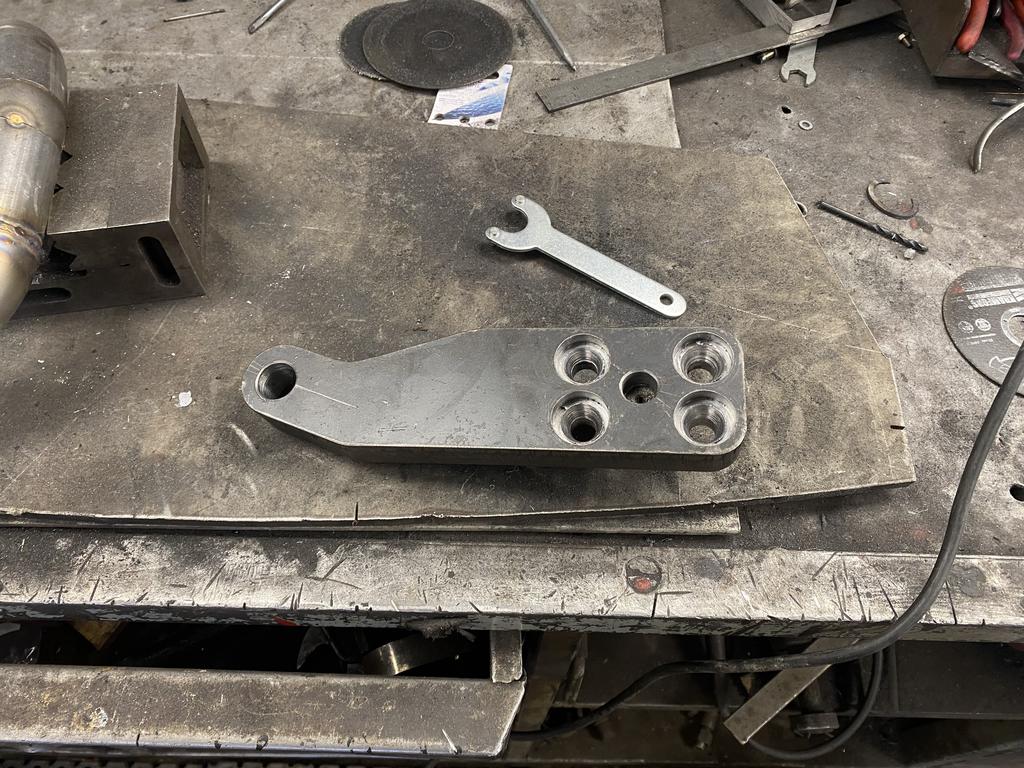

Vetolevy/turbiini adapteri. https://forums.offipalsta.com/pictur...ctureid=243789 https://forums.offipalsta.com/pictur...ctureid=243785 https://forums.offipalsta.com/pictur...ctureid=243786 https://forums.offipalsta.com/pictur...ctureid=243810 Sitten vähän hihnapyörien sorvailiua. https://forums.offipalsta.com/pictur...ctureid=243850 https://forums.offipalsta.com/pictur...ctureid=243849 triggeri kehä tuli samaan pakettiin https://forums.offipalsta.com/pictur...ctureid=243862 https://forums.offipalsta.com/pictur...ctureid=243863 https://forums.offipalsta.com/pictur...ctureid=243851 Pumpun kiinnitystä https://forums.offipalsta.com/pictur...ctureid=244104 https://forums.offipalsta.com/pictur...ctureid=244106 https://forums.offipalsta.com/pictur...ctureid=244110 https://forums.offipalsta.com/pictur...ctureid=244108 |

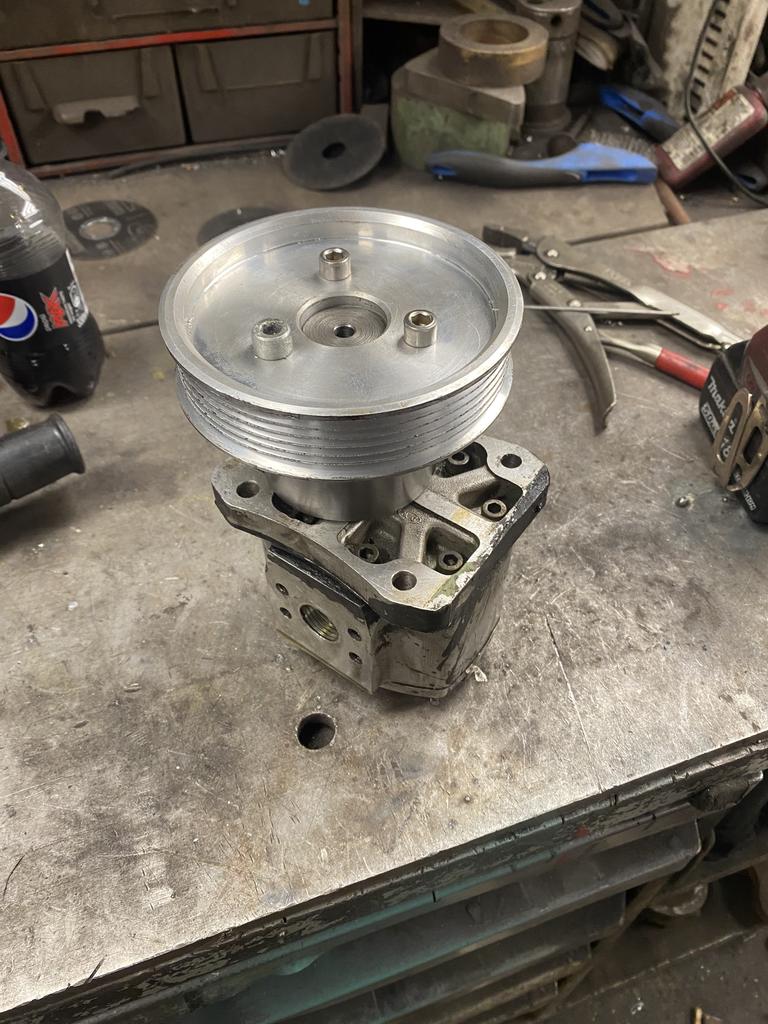

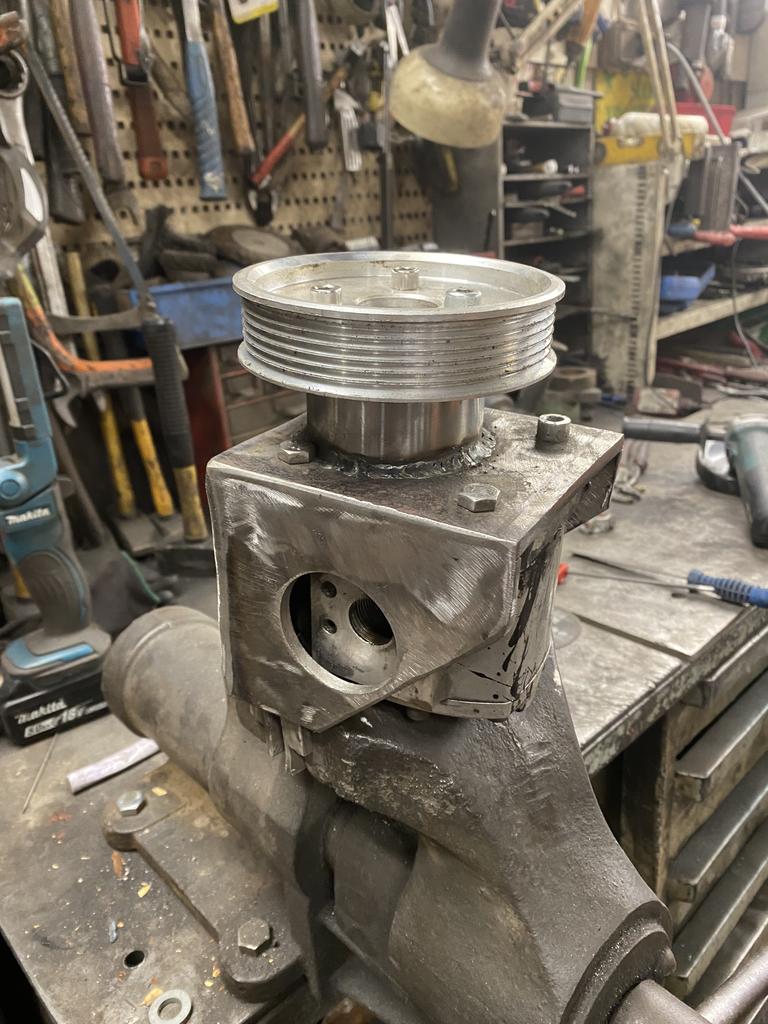

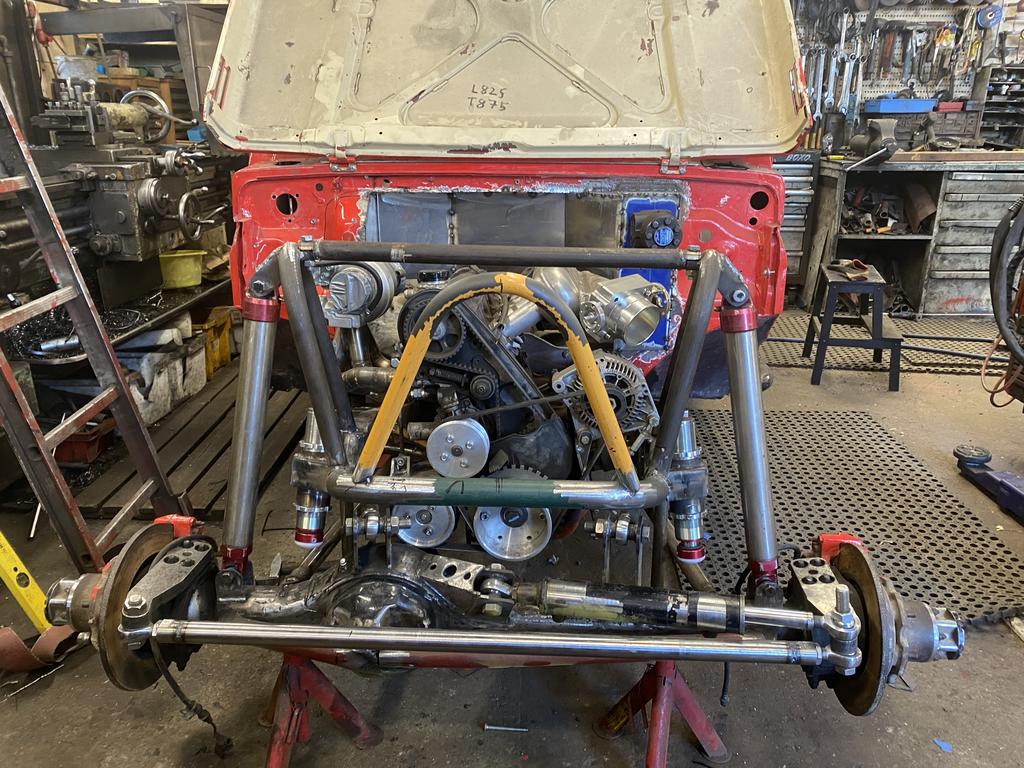

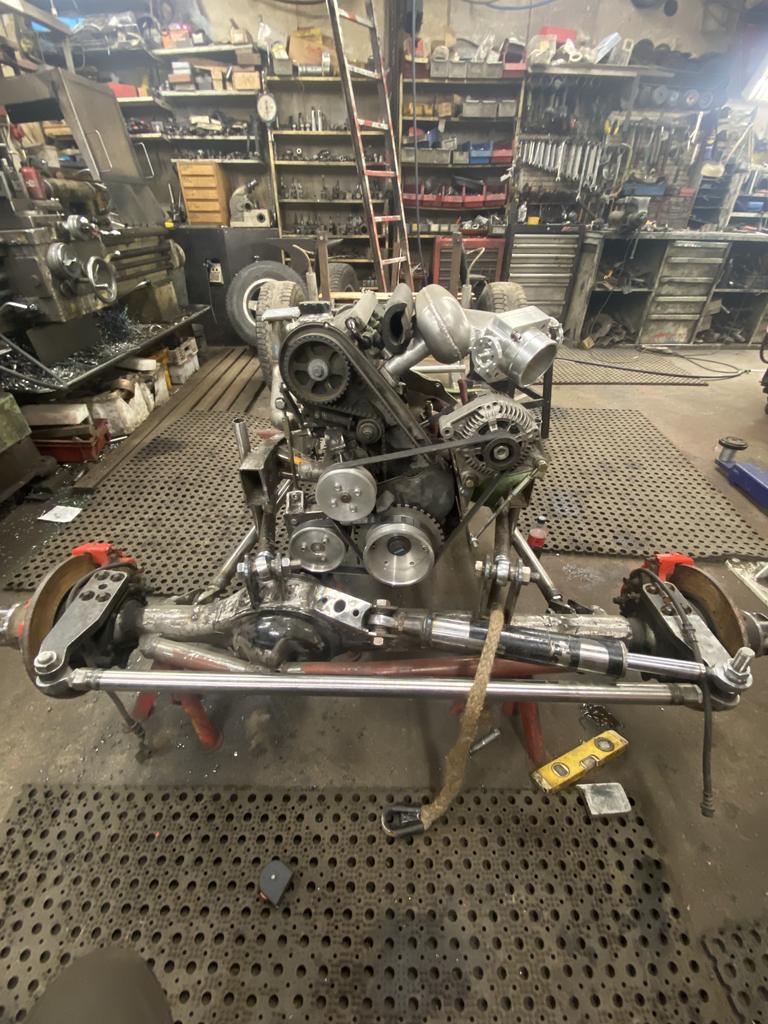

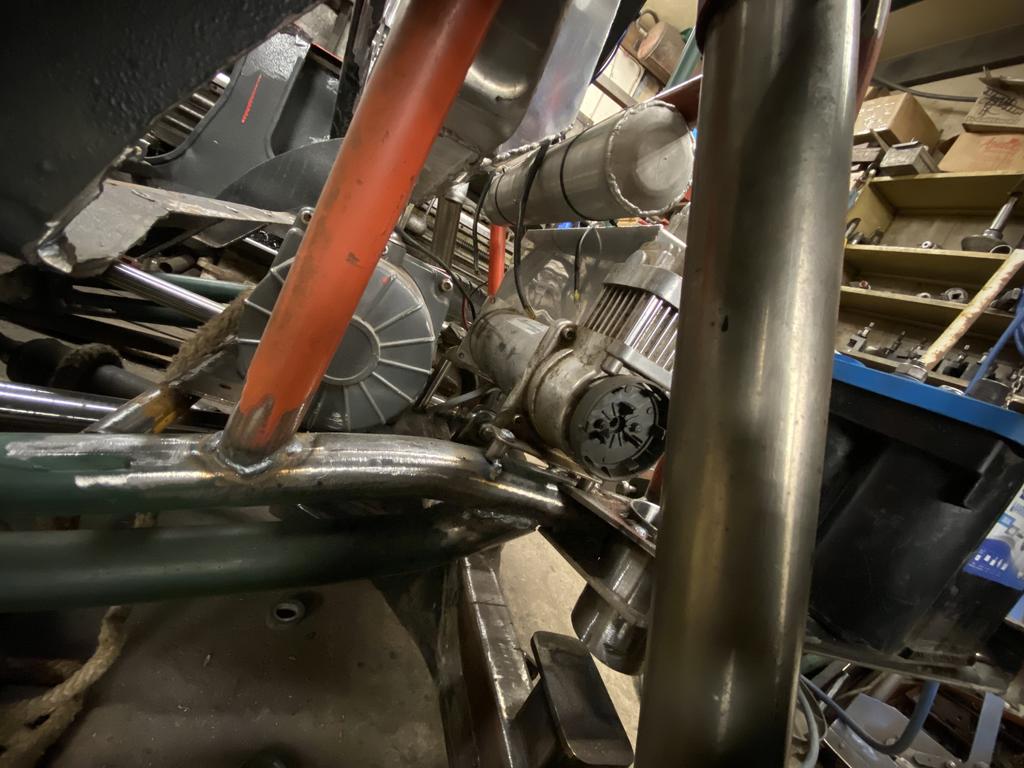

Pumppu paikoillaan ja laturikin löysi paikkansa.
https://forums.offipalsta.com/pictur...ctureid=244114 Runko keulasta poikki että mahtui tekemään 4-linkin. Ohjauskin tuli päivitettyä, vielä tarvitsee varret laittaa muutamalla lisä pultilla kiini. https://forums.offipalsta.com/pictur...ctureid=244398 Keula kasassa ja auto pitkästä aikaa renkaillaan!:cool: https://forums.offipalsta.com/pictur...ctureid=245675 https://forums.offipalsta.com/pictur...ctureid=245677 https://forums.offipalsta.com/pictur...ctureid=245727 https://forums.offipalsta.com/pictur...ctureid=245728 |
Tämä lähti nyt taas vähän lapasesta mutta tehdään nyt kerralla kunnolla!

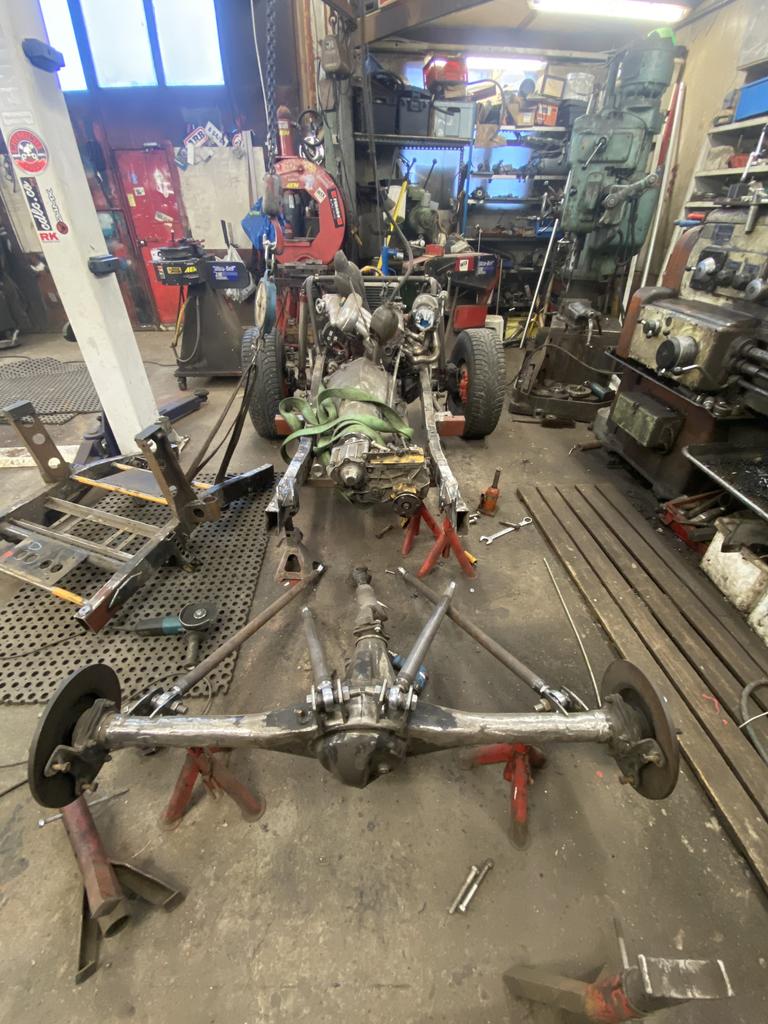

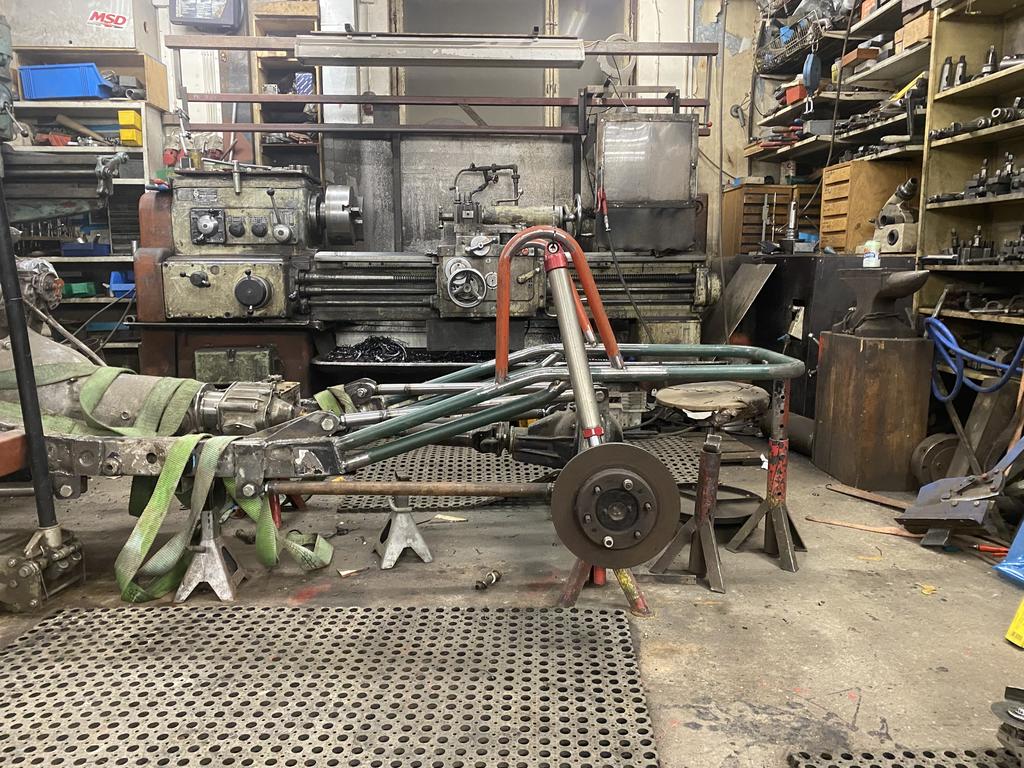

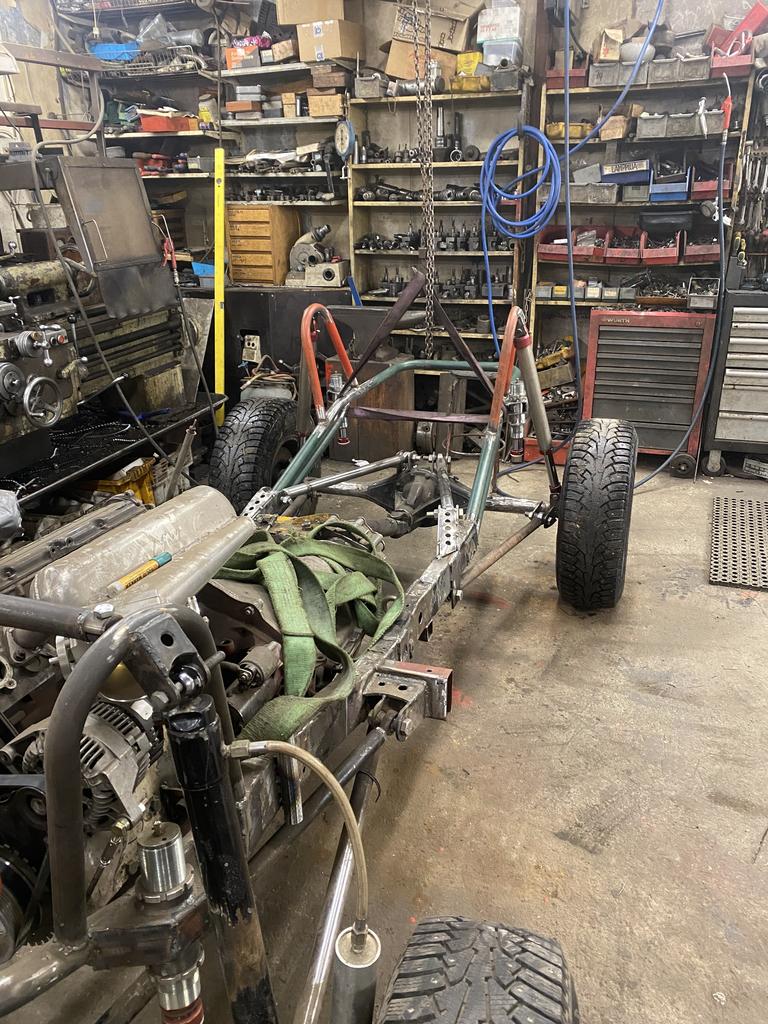

Vanha takarunko poikki ja kunnon 4-linkki tehty.. tuon alkuperäisen rungon jämä tuli punnittua , mitttari näytti 67kg:D jos uusi olisi muutaman kilon edes kevyempi.... https://forums.offipalsta.com/pictur...ctureid=246491 Uutta takarunkoa 42 putkesta. https://forums.offipalsta.com/pictur...ctureid=246489 https://forums.offipalsta.com/pictur...ctureid=246488 Taakse hieman lisä turvakaaria. https://forums.offipalsta.com/pictur...ctureid=246494 Takakonttikin täyttyy pikku hiljaa. https://forums.offipalsta.com/pictur...ctureid=246487 https://forums.offipalsta.com/pictur...ctureid=246493 https://forums.offipalsta.com/pictur...ctureid=246492 Seuraavaksi sit hieman peltitöitä ja pakoputken tekoa.. |

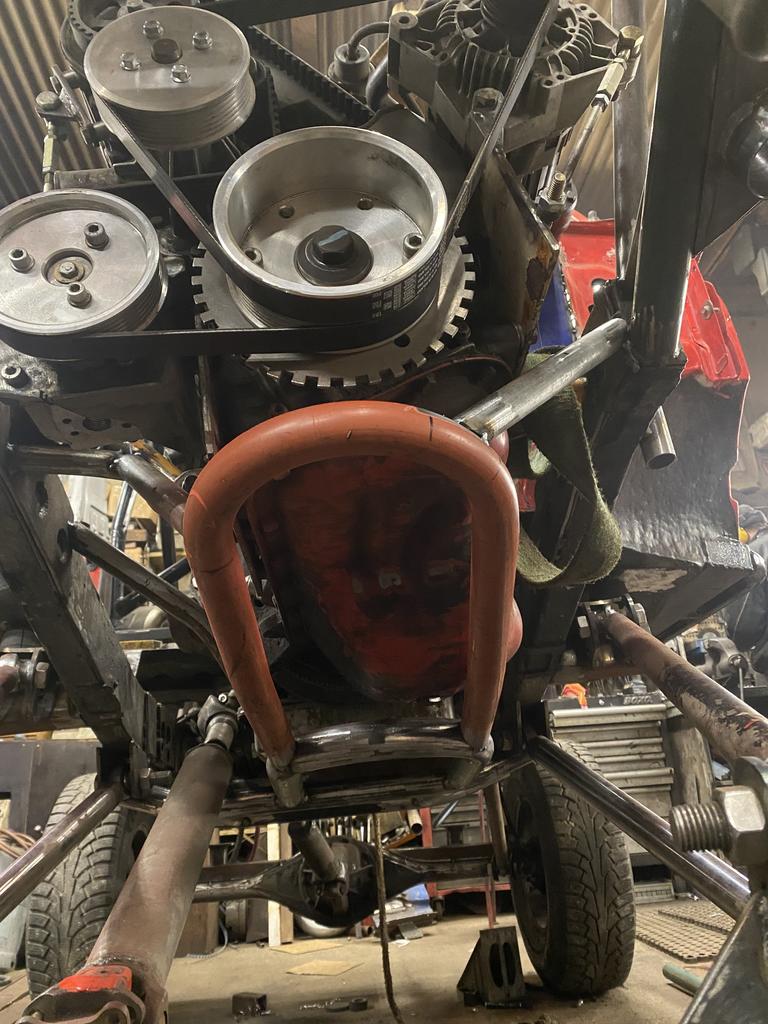

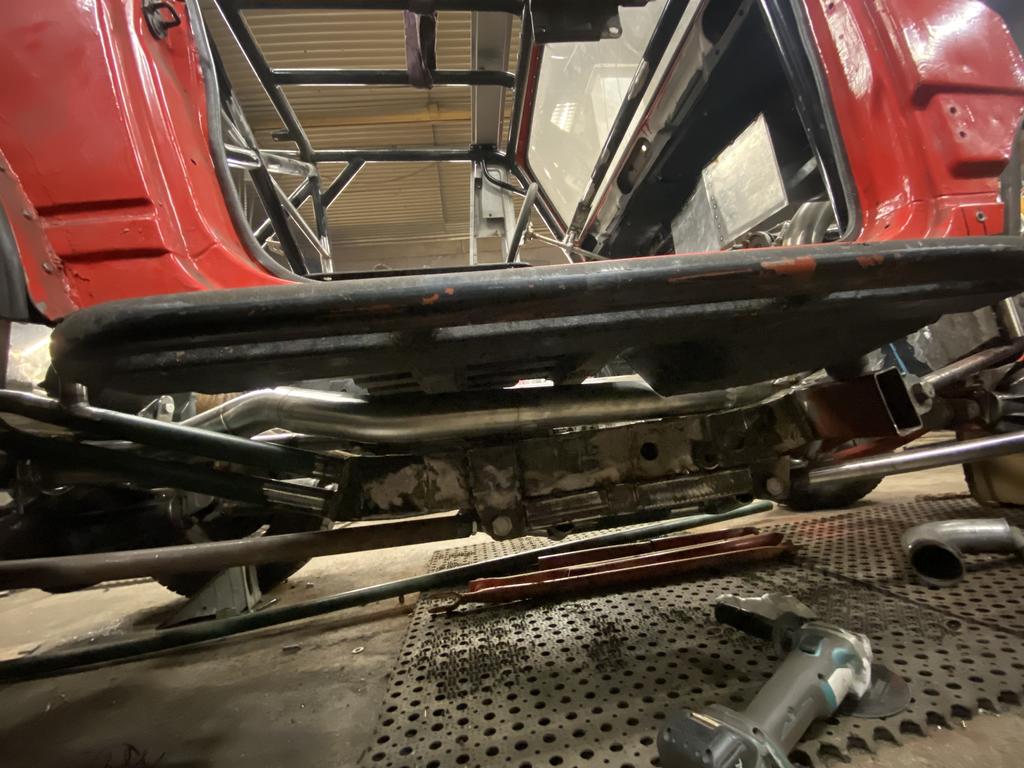

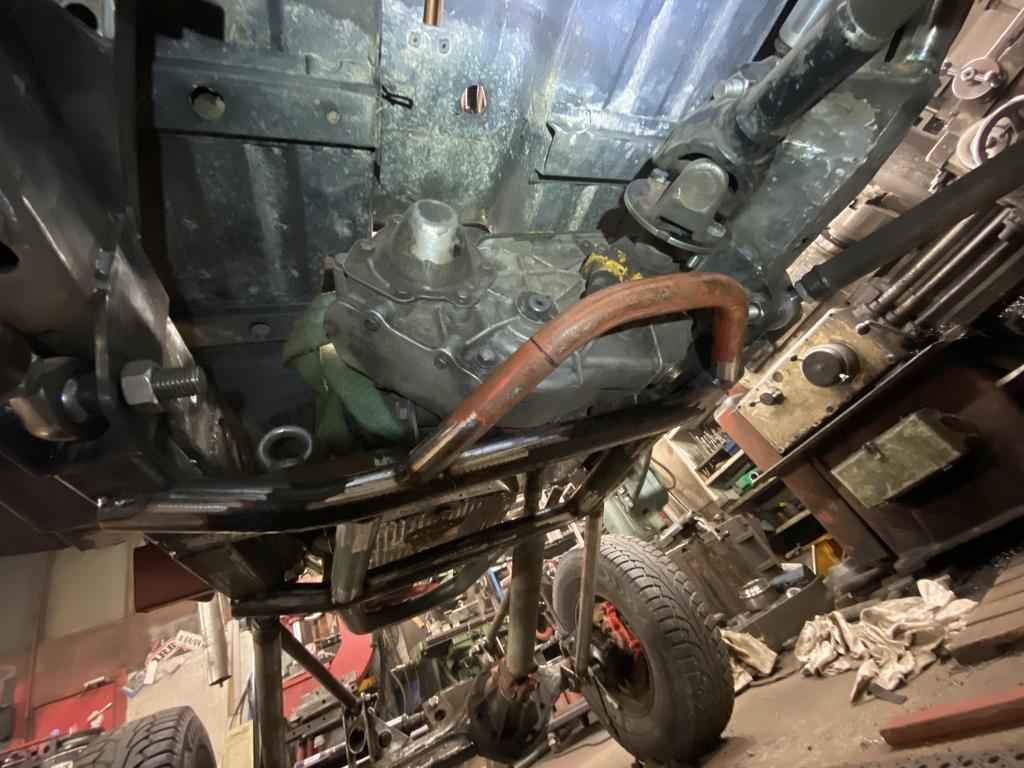

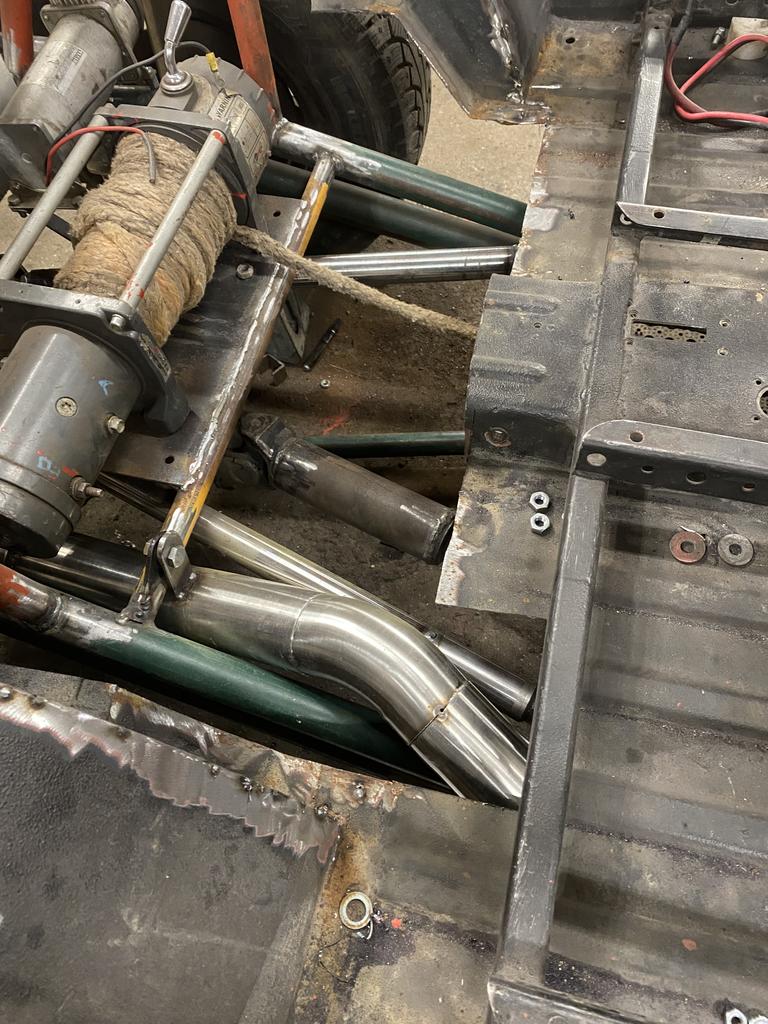

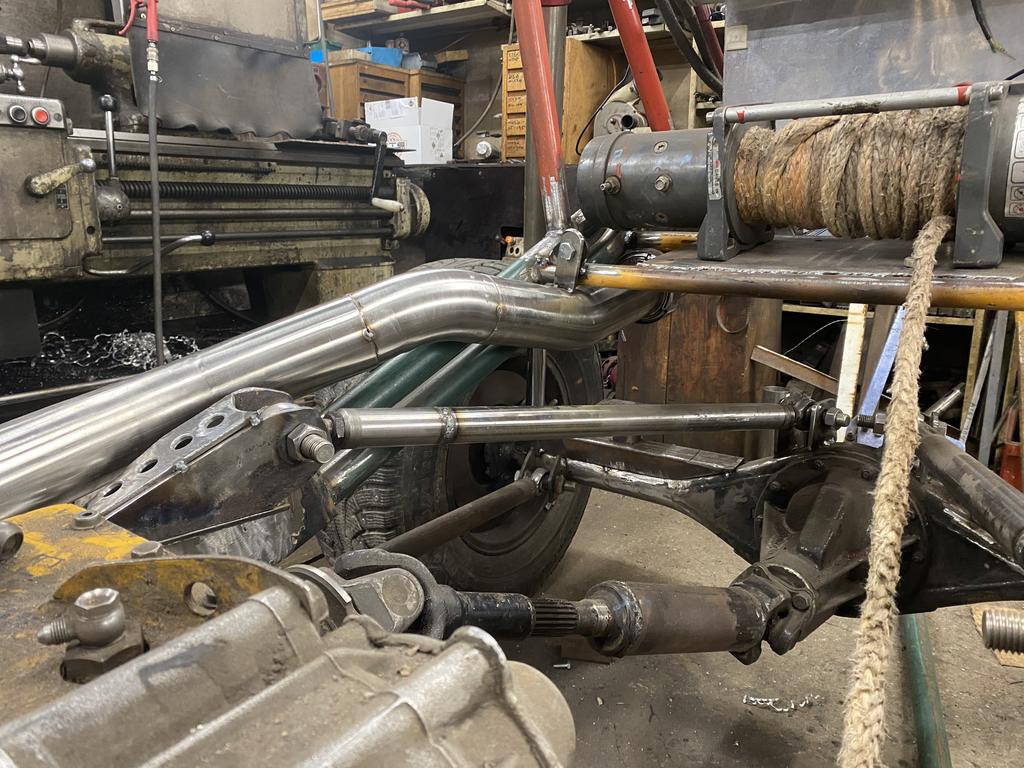

Pohjapanssari putket tuli tehtyä viikonlopun aikana nyt voi ryskätä pahemmassakin kivikossa toki vielä tarvii levyt tehdä..
https://forums.offipalsta.com/pictur...ctureid=246627 https://forums.offipalsta.com/pictur...ctureid=246628 https://forums.offipalsta.com/pictur...ctureid=246626 |
Pakko kehua tätä projektia taivaisiin. Mukava seurata kun on osaava tekijä ja oikeanlaiset työkalut.
|
Lainaus:
|

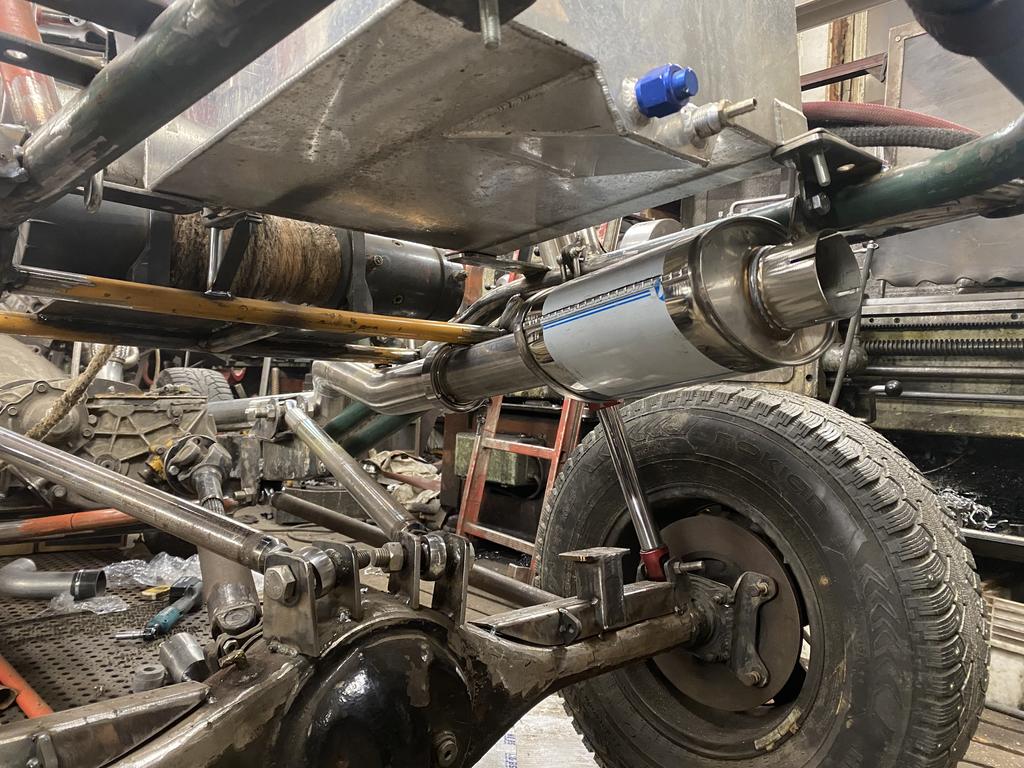

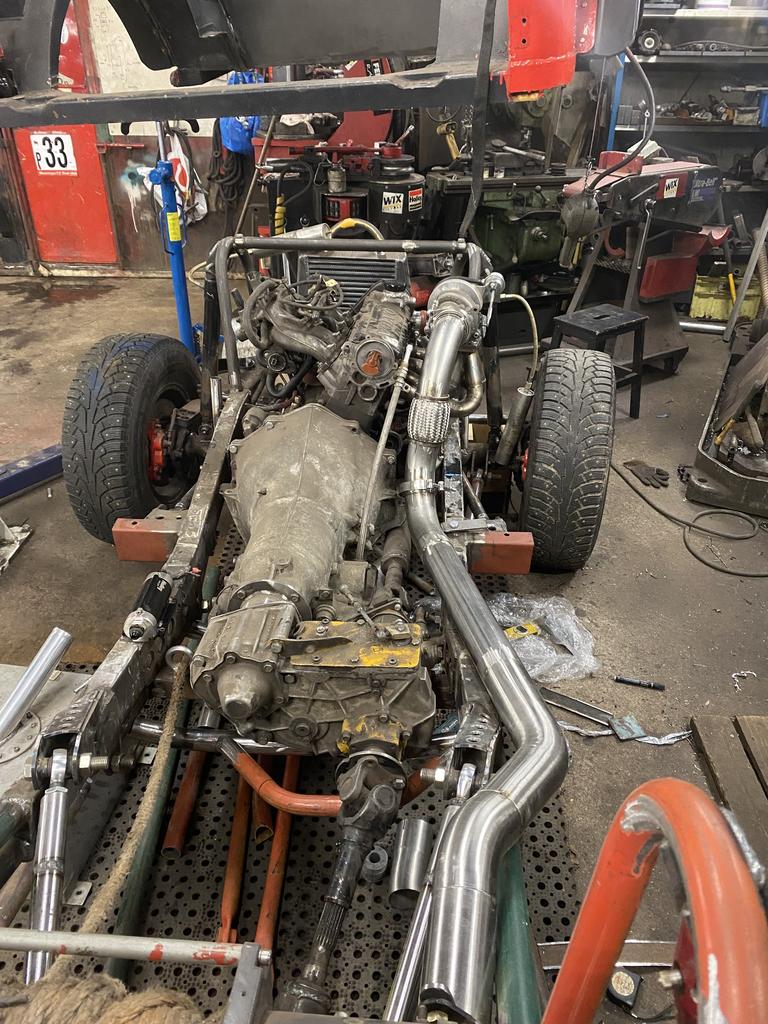

Tänään tuli pakoputki nikkaroitua heppiinsä.. 3" rst
https://forums.offipalsta.com/pictur...ctureid=246666 https://forums.offipalsta.com/pictur...ctureid=246663 https://forums.offipalsta.com/pictur...ctureid=246667 https://forums.offipalsta.com/pictur...ctureid=246659 https://forums.offipalsta.com/pictur...ctureid=246658 https://forums.offipalsta.com/pictur...ctureid=246656 Seuraavaksi pääsee tekemään vesiputkia ja pellitämään koria... |

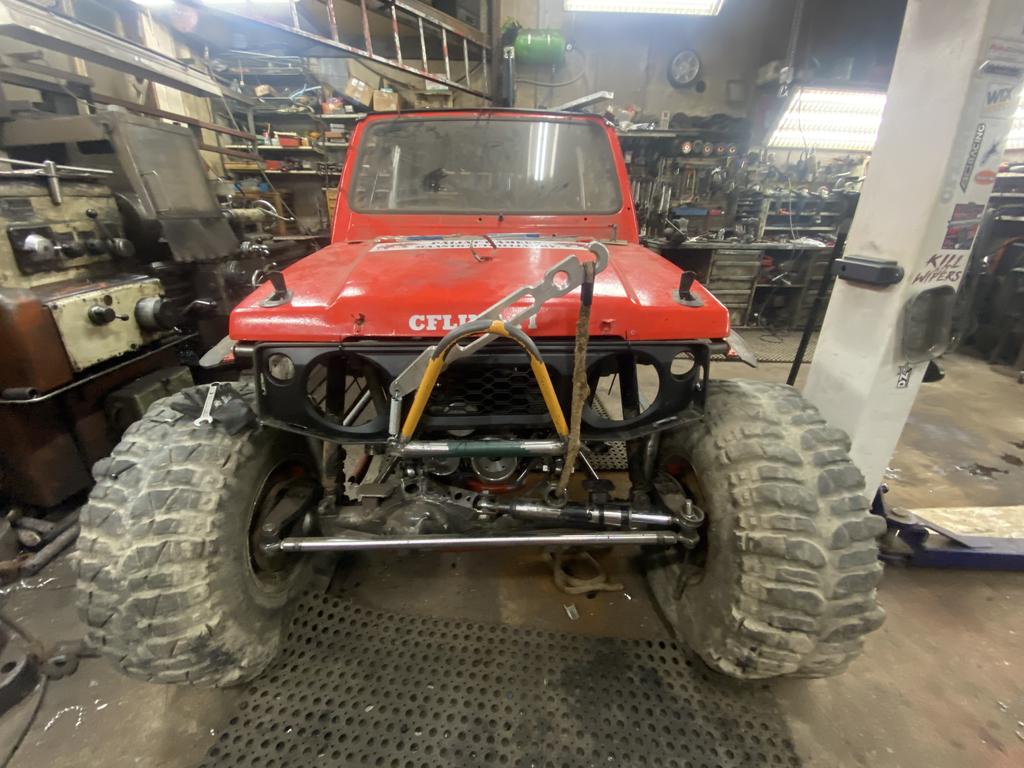

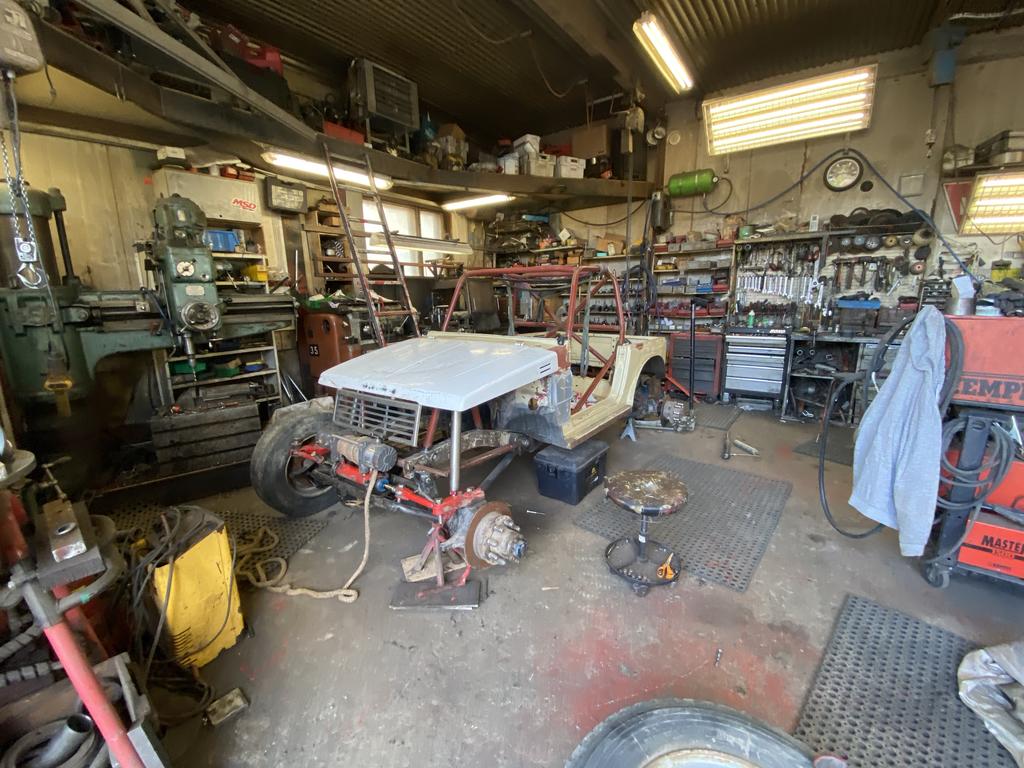

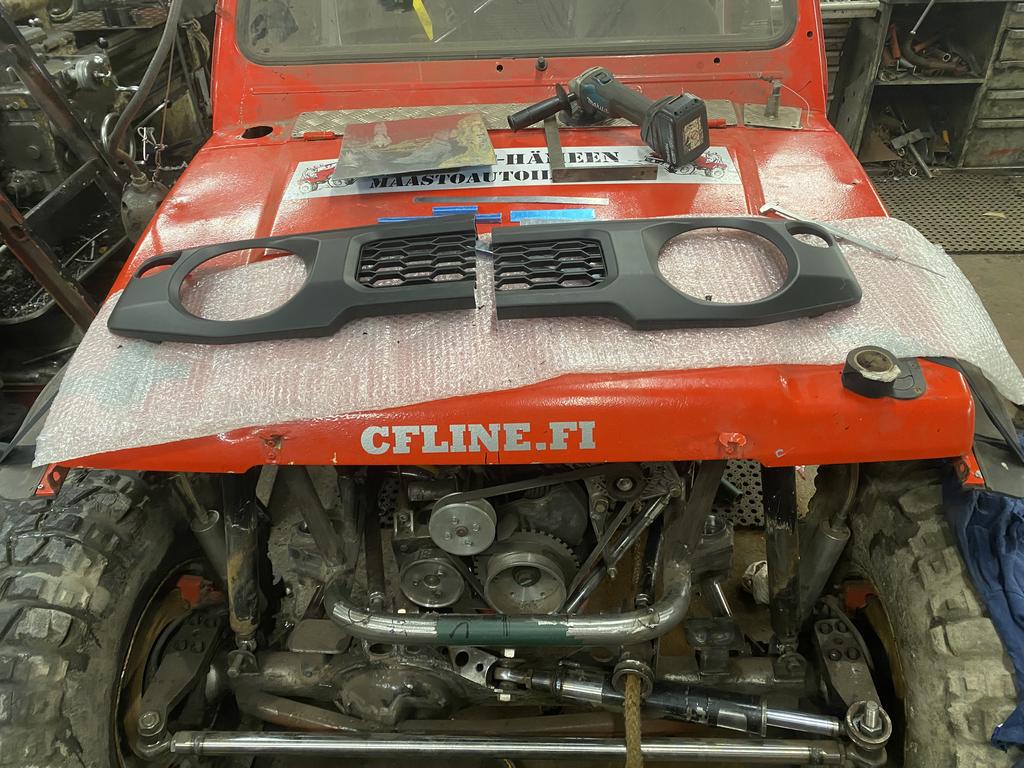

Keulamaskin rakentelua tiedossa! Suzuki jimnnyn 2018 maski -83 sjhin
joutuu aika rajusti kaventamaan eikä asiaa helpota yhtään tuo etuakselin siirto:( https://forums.offipalsta.com/pictur...ctureid=246753 |
Maski paikoillaan vielä tarvii lokareille tehdä kiinikkeet.
https://forums.offipalsta.com/pictur...ctureid=246782 https://forums.offipalsta.com/pictur...ctureid=246784 |

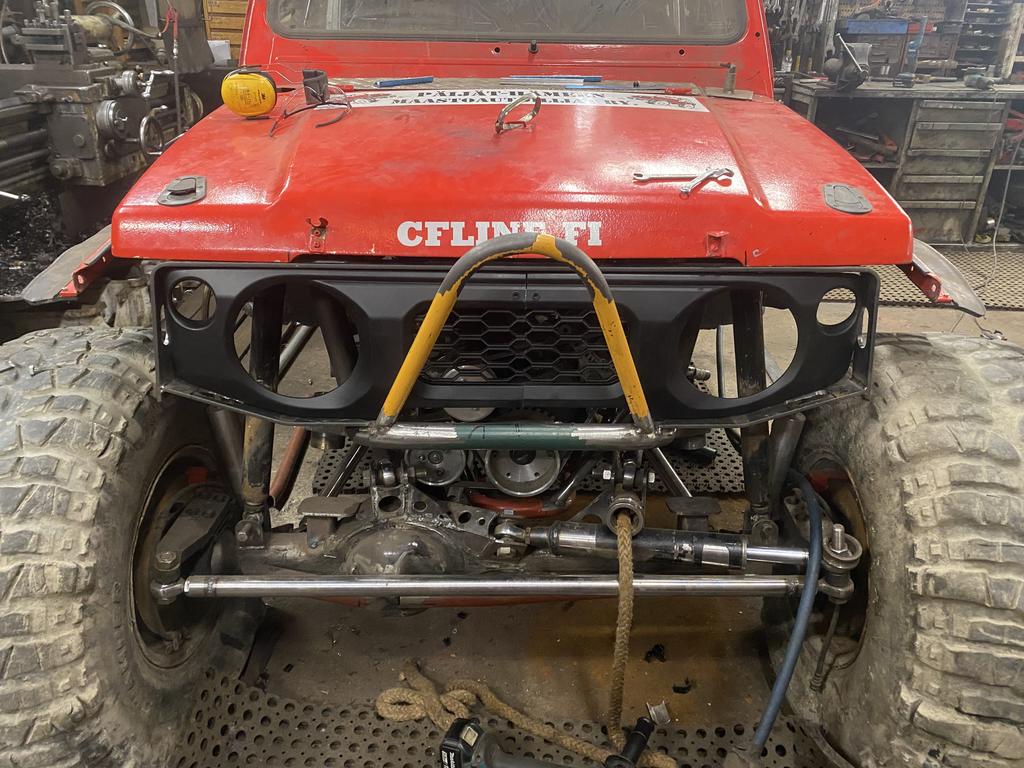

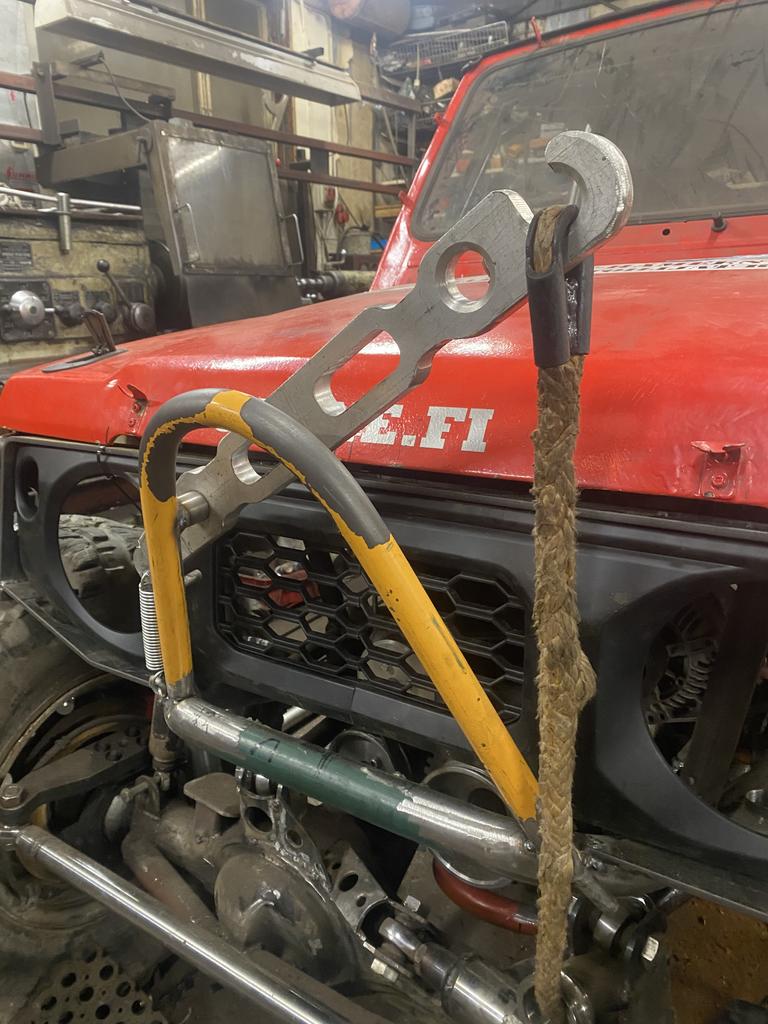

Vinssin narun pidike systeemi tuli tehtyä tänään.
https://forums.offipalsta.com/pictur...ctureid=246788 https://forums.offipalsta.com/pictur...ctureid=246789 https://forums.offipalsta.com/pictur...ctureid=246790 |
Hyvä että laitoit videon, muuten ois joutunu tyhmänä kyselee että mitä ihmettä tarvii olla noin tekninen narun pidike..!
|
Juuri mietin samaa ennenkuin katsoin videon.
Hieno on, "funktionaalista blingblingiä" :D. Veikkaisin että leike on löytynyt romukopasta, ei liene tehty varta vasten tähän? |
Lainaus:
|
Lainaus:
https://forums.offipalsta.com/pictur...ctureid=246800 |
No huh huh :)
|

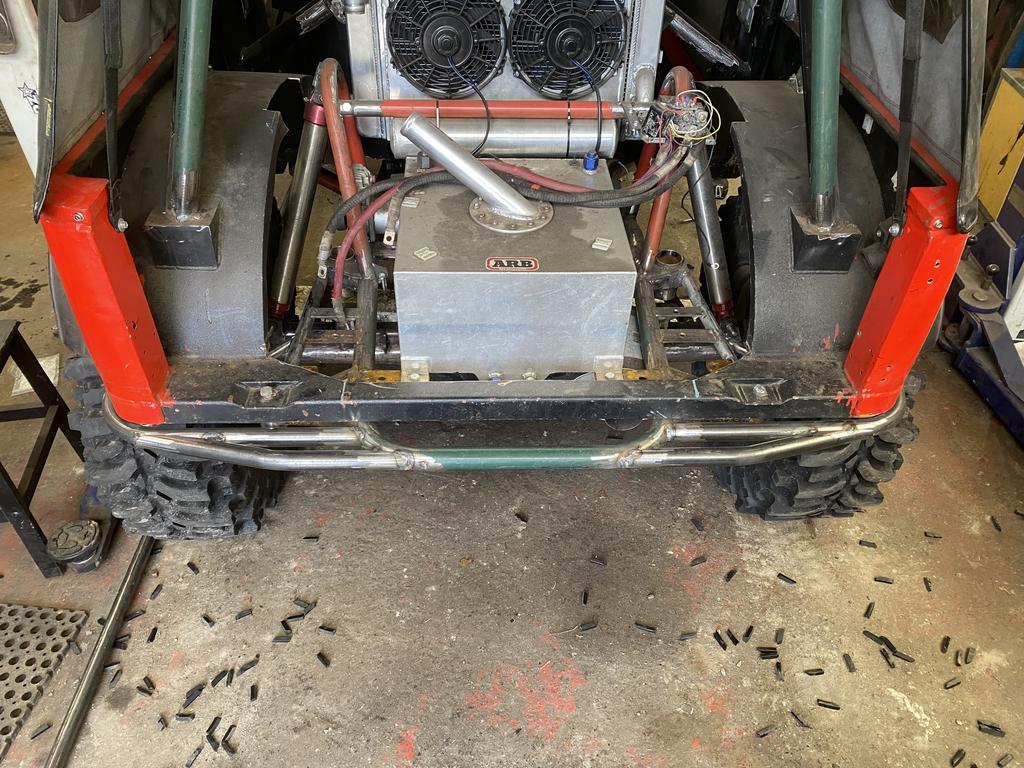

Takapuskurin sain tehtyä viikoloppuna..
https://forums.offipalsta.com/pictur...ctureid=247177 https://forums.offipalsta.com/pictur...ctureid=247178 |
