Ajovalojen LED-muutossarjat


Yritin haulla etsiä, mutta en löytänyt aiempaa keskustelua aiheesta. Erityisesti kiinnostaa H4 muutossarjat kun useammassa talouden käyttöautossa on H4 ajovalot.

Onko kokemuksia siis led-muutossarjoista? Enemmän valotehoa olisi hyvä aina olla, valokuvio saisi myös olla kunnollinen.

Suosituksia mitä kannattaa välttää ja mikä on toiminut hyvin? Halvalla harvoin saa hyvää.

Tuolla jotain: https://forums.offipalsta.com/showth...ght=Led&page=4
En tiedä joko tänä päivänä olis joku oikeesti kunnollinen setti olemassa, tuntunut toistaiseksi ettei rahallakaan saa hyvää. Tietty voi olla umpiokohtaisia eroja miten toimii missäkin.

Mä just laitoin gr patroliin 7"pyöreät led umpiot. Hintaa nähden ihan ok mut muutama harha raita tulee lyhkäisistä taivaalle ja valo kuvio alkaa turhan kaukaa auton keulasta. Muuten ihan jees mitä muutaman sata kilsaa nyt pimeässä ajanu.

Tuossapa on alkuun TM:n vertailu aiheesta: https://tekniikanmaailma.fi/autot/tm...6-6fd878d4-999
Omia kokemuksia näistä on paristakin ebayn polttimomallista (*hintaluokka ~40€) sekä kevyestä valokuvion tuunaamisesta. Autostadiumin foorumille olen näistä tarkemmin turinoinut kuvien kera, kori- ja autosähköalueen aiheeseen LED- ynnä muut vaihtoehtopolttimot.


- amatyyr -

Edit: *hintaluokka ~40€/pari

Moro. Mitkä umpiot laitoit ?ite oon miettiny noita mitä myydään jeeppiin jos niillä tekee mitään.

Hd-porukoissa noita uusia lediumpiota kehutaan "Day-makereiksi" eli kai niissä jotain itua on. Ne tosin orginaali ledvaloja mutta eiköhän joku osaa kelvollisen kopion tehdä.

Meinaatko Truck-Lite merkkisiä? Iste olen niitä mersuun miettiny jo vuosia, mutta hinnan(~300/kpl) takia jääny toistaiseksi ostamatta. Kopioita kyllä löytyy ebaysta, mutta valokuvio voi sitte olla ihan mitä vain.

Ja onko ne lailliset?

Truck-litellä on dotti ja ece merkinnällä lamppuja, noistahan on sitten miljoona kiinalaista kopiota jossa varmaan on dot merkintä. Kopioissa varmaan aina herran hallussa minkälaista valokuviota/tehoa loppupeleissä tulee. Jw speaker 8700 evo2 lamppuja jotkut oki kehunu paremmista kaukovaloista verrattuna truck-liteen

Kuvittelisin että uuden HD:n lampussa lukee Harley Davidson, mutta kuka valmistaa on kysymysmerkki?

https://mstore.harley-davidson.com/s...11-67700145--1

https://mstore.harley-davidson.com/s...-11-7339010--1

Tommosia.

Offeoadtarvikkeella uutta G9T H-4 ledvalosarjaa jossa juurikin tuo kauha lähivaloille polttimon molemmilla puolilla ja näin ollen erittäin tarkka rajaus lyhyiden valojen kuviossa. Kuvia saa kun pyytää ja spostilla tai whatsapilla. Tänne niitä en edelleenkään osaa laittaa:)

Nii ja hinta on 119€ pari

Jaajoo. Ymmärsin, että oli puhe jälkiasennusvaloista. Truck-lite taitaa tehdä vain heijastinmallisia valoja, joten nuo linkkaamasi on todennäköisesti jonku muun tekemiä.

Tämä on polttimon ohella myös varsin umpiokohtainen asia, eli led-polttimoiden valokuviota eri umpioissa ei voi yleistää.


- amatyyr -

Samaa mieltä että vaikee on leimata jotain polttimoa toimivaksi... joku toinen laittaa erilaiseen umpioon ja lopputulos aivan toinen.

Viikonloppuna asennetaan jälkimmäinen näistä hankkimistani polttimopareista LN110:een, sitten saan faktaa ja kenttäkokemusta miten samat polttimot käyttäytyvät eri umpioissa. Jos vain jotakuta aihe kiinnostaa, voin ensi viikolla liittää tännekin referaatin tähänastisista kokemuksista ja tuloksista kuvineen.


- amatyyr -

Kyllä kiitos, kiinnostaa.

Terveisin nimimerkki valohörhö.

Kyllä tosiaan kiinnostaa ja erityisesti siis nuo toimivaksi ja valoteholtaan riittäväksi todetut sarjat.

Tätä on tullut vähän katseltua ja tässä olisi suurta plussaa tuo säädettävä kohdistus:

https://www.xenonkauppa.fi/epages/Xe...H4%20Bi-Led%22

Tämä poltin on päällisin puolin juurikin sama kuin ebaysta tilaamani jälkimmäinen poltinpari, jota joutui hieman tuunaamaan valokuvion osalta (tästä juttua ja kuvia siellä Autostadiumin foorumilla, ko. ketjun lopussa), ja ovat siis menossa LN-110:n umpioihin tulevana viikonloppuna, ellei tule mitään ylitsepääsemättömiä esteitä tai pahemman laatuisia asennusongelmia.


- amatyyr -

Onpahan ollut sen verran viikolla tekemistä, että nyt vasta ehtii vähän raportoimaan polttimoasennuksia.

Tilasin tosiaan ebaysta appikokelaan LN110:een omien H4-kokeilujen rohkaisemana yllämainitun näköiset polttimot. Kokeilin näitä oman mopon umpiossa, ja valokuvion ohella hajavaloa tuli todellakin vähän muuallekin.

Tässä lähtötilanne valokuvion osalta, ensin oma H4-ledpolttimo:
https://i.imgur.com/l5AeFbzh.jpg

Ja sitten 'raakaversio' hiluksiin menevästä yksilöstä:
https://i.imgur.com/nZAjfqNh.jpg

Rajasin noita hajavaloja lisäämällä lähivalon varjostimeen suikaleet kokistölkin alumiinista, ja ihan muuten vain jätin 'jäähdytyssuikaleet' törröttämään, vaikka tuskin noilla sen kummempaa vaikutusta on. Tässä polttimo muokattuna, suikaleet kiinnitettynä kontaktiliimalla:
https://i.imgur.com/fpetprJh.jpg

Kuvio muuttui huomattavasti parempaan suuntaan, hajavalo varsinkin vasemmalle ylös jäi lähes kokonaan pois:
https://i.imgur.com/yrcHOcuh.jpg

Ja muokatun polttimon kaukovalo:
https://i.imgur.com/QTJg6WDh.jpg
Tässä on huomattavaa oikeanlaisten kuvioiden ohella keskipisteeseen muodostuva vaakasuora kirkas kuvio, jonka pystyi olettamaan osuvan kutakuinkin oikeaan kohtaan tiellä.

Omassa polttimossa tuo kuvio jää mopon umpiossa pimeämmäksi kuin muu alue, ja tämän seurauksena valokuvio käytännössä jaksoi mopossa kahdella polttimolla kantaa vain n. 150 metriä, eikä sitä saanut suunnattua tarpeeksi ylös lähivalon nousematta liian korkealle. Tässä oman polttimon kaukovalon kuvio:
https://i.imgur.com/SVqLeheh.jpg

Asennukset meni kivuttomasti, vaikka vasemman umpion takaa imuilmakotelosta pieni lisäsuikale Dremelillä poistettiinkin, ja lisäpitkien rele piti kytkeä uudestaan hiluksin maadottavan valo-ohjauksen vuoksi.
Sitten tuloksiin hiluksissa. Nämä vaihdettiin kirkkaalla päivänvalolla, eikä ollut mahdollisuutta pimeällä verrata halogeenejä ledeihin, mutta tästä saa jo osviittaa valotehon parantumisesta, ensin lähivalot ja sitten kaukovalot:
https://i.imgur.com/DvSnajLh.jpg
https://i.imgur.com/jM6Digbh.jpg

Piti hieman malttaa mielensä illalla saunaoluiden kanssa, että kehtasi lähteä valoja testaamaan ihan tiellekin. Tässä lähi- ja kaukovalot hiekkatien varressa:
https://i.imgur.com/tCXAMyF.jpg
https://i.imgur.com/QfstkIb.jpg
Kuvat on otettu n. 35mm polttovälillä kameran ollessa konepellillä kuljettajan silmien korkeudella. Ne ovat hieman tummempia kuin mitä silmällä hämärään tottuneena aisti. Mutta mielestäni lähivalo on todella hyvin rajautunut yläreunastaan, valokuvio on tasainen ja alkaa heti auton edestä. Rajaus on säädetty n. 70 metrin etäisyydelle, ja metsätkin valaistuvat mallikkaasti. Tässä oli iso ero mopossa oleviin omiin polttimoihin, joiden lähivalorajaus oli niin tiukka, ettei etualaan tullut käytännössä ollenkaan valoa.
Kaukovalossa puolestaan oli jotain halogeenipolttimolle kuulumattomia kuviota ja rajoja, mutta eivät ne silmää häirinneet kuin nimellisesti. Kaukovalon kirkas alue osui kuin osuikin oikeaan paikkaan tiellä, ja valoa riittikin yli 200 metriin. Kuvassa liikennemerkki on n. 200 metrin etäisyydellä, tienviittaan on matkaa 370 metriä. Kuvasta poiketen silmällä näki ihan helposti 200 metriin, tienviitan tienoilta sai jo havaintoja koivujen rungoista.

Eli kaiken kaikkiaan, onnistunut tuunaus 390tkm ajettuihin umpioihin. Kyllä näillä näkee taas ajella, ja jos oikein hyvän haluaa, niin hyväkuvioiset uudet umpiot tilalle, näitäkin taitaa muutamalla kympillä saada. Kaveriksi halogeenilisävalojen tilalle vielä vaikkapa tällaiset, allekirjoittaneen ohella TM:nkin hyväksi toteamat lisäpitkät https://www.karkkainen.com/verkkokauppa/arctic-bright-t45--45w-led-lisavalo-kaukovalo-kaukovalot-lisavalot ja suuntaa suht kapeat keilat vierekkäin, niin alkaapa armeijaikäisen hiluksin valot olemaan jo tämän päivän tasolla, ja kelpaa syyspimeillä hirvimetsällä kulkea.


- amatyyr -

Sen verran vielä lisäyksenä, että häikäisykin pysyy hyvin kontrollissa, vaikka eroa on kuin yöllä ja päivällä:
https://i.imgur.com/mvMZaADh.jpg



- amatyyr -

H4 kokeiluja

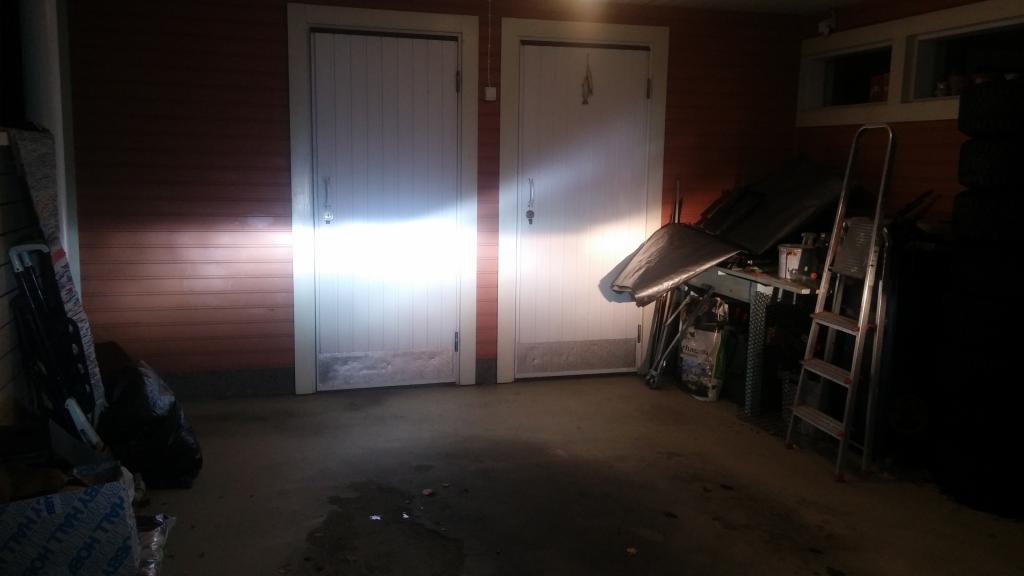

amatyyrin innoittamana päätin kokeilla alla näkyvällä H4 LED polttimolla ja muutamalla erilaisella H4 valaisimella seinäkuviota, maantielle ei nyt ollut mahdollisuutta mennä.

Yleisenä havaintona, että tuo kiertomahdollisuus auttaa saamaan mahdollisimman terävän rajauksen vasemmalle puolelle. Kuitenkin eri valaisimilla lopputulos on erilainen. Tässä vertailussa oli noiden kahden suorakaiteen muotoisen valaisimen välillä selkeä ero, Cibiestä ei saanut rajattua kunnolla terävää reunaa, sen sijaan Hellalla se onnistui.

Lisäksi kokeilin Hellan pyöreällä valaisimella ja Pajeron 1995 rihlatulla lasilla olevalla valaisimella ja molemmilla tuli hyvä rajaus, selkeästi parempi kuin Cibiellä.

LED H4 ottaa 13.6 V jännitteellä 1.3 A virtaa eli 17.7 W, vakio halogeeni 4,9 A eli 66.6 W.

Seinästä mittasin hot spotin kohdalta LEDillä n.1400 luxia (Cibien ja Hellan ero ei mainittava tässä), halogeenilla Hella tuotti 1550 luxia ja Cibie yllättävät 1800 luxia. Pitää muistaa, että se on vain pieni alue, jossa tuo lukema tulee.

Valaisukuviot otettu samoilla valotusarvoilla, joten siinä mielessä vertailukelpoisia.

Pahoittelut ovessa roikkuvista teipin pätkistä, ne on jäänyt jonkun suuntausjutskan jälkeen.

Tässä se nähdään, että nämä on standardoimattomilla polttimoilla ja vaihtelevilla umpioilla aivan tuuripeliä millainen kuvio sattuu lampusta tulemaan. Hienosäädöllä voi kehityskelpoista hieman parantaa, mutta ei sillä ihmeitä tehdä.

Mitä noihin Hiluxmanin kuviin tulee, kiertäisin polttimoa jonkin verran myötäpäivään, että vasenkin penkka saisi osansa valokuviosta. Aikoinaan tenavatähden bixenoneilla oli mukava ajella, kun lyhyiden valokuvio nousi pari metriä puihin kummaltakin sivulta. Letkassakin ajellessa näki pientareet vallan mainiosti, eikä vastaantulijat silti seitsemän vuoden aikana kertaakaan välkytelleet.


- amatyyr -

Sirius tekee noita kantikkaita umpioita rihlaamattomalla lasilla, jotka sopivat toyotiin suoraan. Joskus ainaki ollu motonetin valikoimassa. Mulla oli aikanaan hiacessa sellaiset ja jopa bi-xenonilla sai hyvän ja tarkkaan rajatun valokuvion. En tiedä sattuiko hyvä tuuri vai oliko ne oikeasti hyvät, mutta suosittelen kokeilemaan.

Tämmöseen tarkoitukseen ne Siriukset on omiaan.

Siriuksen umpio on muovia, kesti 100w polttimoita n 30 sek :D

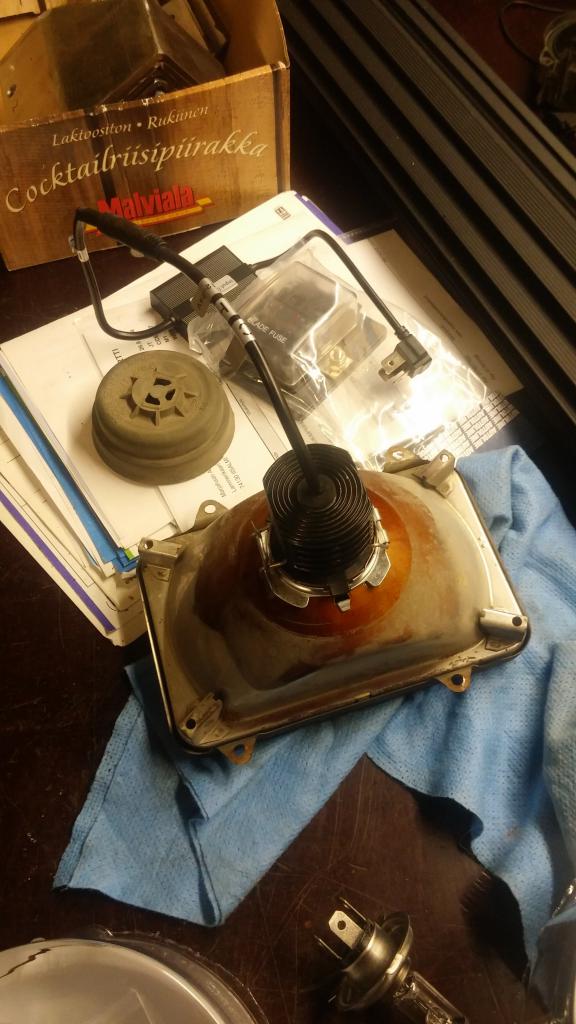

Tulipa eilen tyrkättyä HJn lyhkäsiin H4 Ledit.

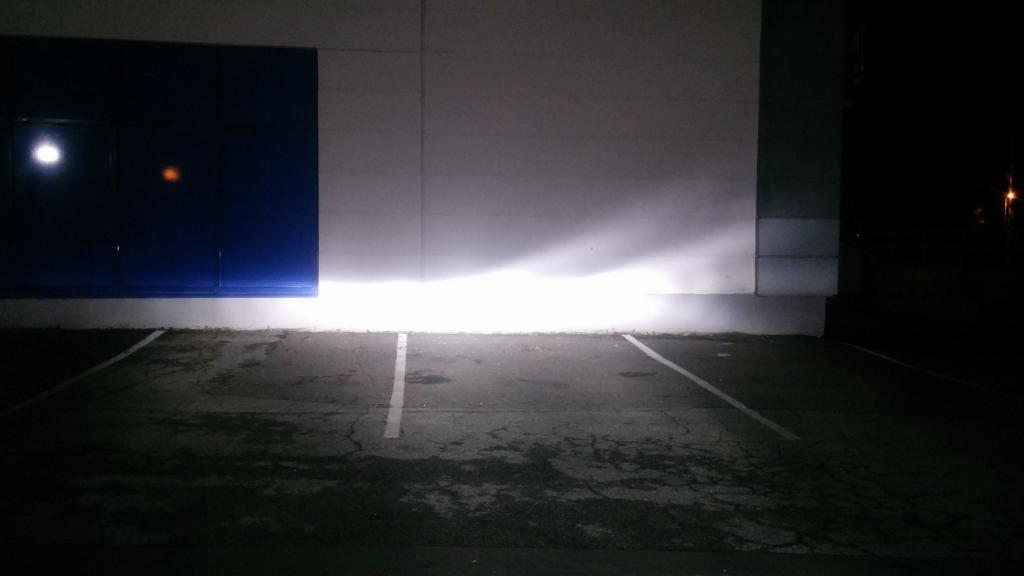

Valoteho parani enemmän kun huomattavasti, ja valokuviokin pysy lähes ennallaa, mitä nyt leveni vähän. Ei nyt tähän postaukseen oo kun tuo yks kuva valokuviosta, ja sekin kännykällä otettu.

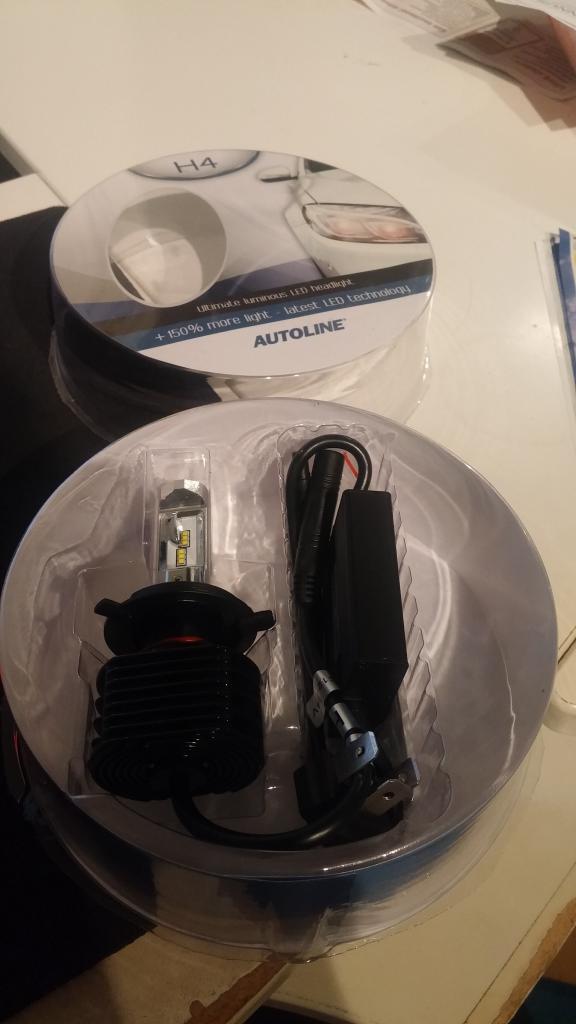

Ledit on Autolinen tuotteet jotka tuli Lumise verkkokaupasta ja umpiot Hellan perus rihlatut. Asennus plug 'n' play.
https://forums.offipalsta.com/pictur...ctureid=207923
https://forums.offipalsta.com/pictur...ctureid=207924
https://forums.offipalsta.com/pictur...ctureid=207925
https://forums.offipalsta.com/pictur...ctureid=207926

eip näy


Kuva kadoksissa.

Nyt pitäs toimia, laitoin samalla muutaman kuvan lissää. :)

Hyvä valokuvio ledillä. Saisko auto katsastettu jos käyttäisi noita?

Ei tieliikennekäyttöön lukee paketissa ja kaupassa. Eikä umpioissakaan ole hyväksyntää ledille. :rolleyes:

Tiijätkö mikä on ledin hyväksyntämerkintä umpiossa?
.
.
.
.
.
.
Sama H mikä halogenille. Mut toistaseks ei ole halogenin tilalle hyväksyttyjä H-kantaisia ledejä olemassa. Mut siis umpion merkinnät ei ole ongelma. Hyvä kuvio ja valoteho muutenkin. Onnistunut kokeilu.

Aina jottai uutta, kiitos -MaTTi-

höh, pitipäs sattua. Just käpistelin vastaavia ledejä motonetissä, enkä "uskaltanu" ottaa kun ei noista aina tiedä. Nyt oisin ottanu.

Nostetaan tämäkin jos vaikka joku moderaattori yhistelisi tuohon toiseen ketjuun.

Aliexpressistä tuli tilattua jokin aika sitten tämmöinen setti:

https://www.aliexpress.com/item/Supe...311.0.0.XoCAOt

Käyttöauto oli remontissa joten laitoin harrasteautoon kiinni Opel Corsa A H4 rihlatulla ajovalon lasilla. Kyseisellä autolla ajettu vain 90tkm joten ajovalotkin on aika priimakunnossa. Täytyy sanoa että olin todella vakuuttunut tuosta led muutossarjasta. Valokuvio oii riittävän hyvä ja hajavaloa ei tullut liikaa, että se olisi häikäissyt muita autoilijoita. Tuo muutossarja oli kiinni joitakin viikkoja ja kertaakaan ei kukaan vastaantulija väläytellyt valoja.

Nyt viikko sitten asensin saman muutossarjan käyttöautoon Suzuki Liana -02. Tässäkin autossa saavutettiin todella merkittävä parannus valotehoon ja ajoturvallisuuteen, vrt. perus halogeni polttimoihin. Valokuvio on melko hyvin rajattu, ainoa mistä voi antaa miinusta on että valoteho ei jakaudu tasaisesti koko valaisualueelle. Tosin kun ottaa huomioon hinnan mitä tämä muutossarja maksaa n. 20 euroa postikuluineen, niin pitää olla erittäin tyytyväinen. Olin jopa niin tyytyväinen että tilasin samalta myyjältä samanmoisen sarjan jemmaan jos sattuu nykyisestä menemään ledi pimeäksi.

Yksi hyvä puoli näissä led-ajovaloissa on myös se miten paljon terävämmin heijastimet ja esim. peurojen silmät loistaa pimeässä ajettaessa. Ainoa mikä näissä mietityttää on käyttöikä ja se kuinka paljon lämpöä nämä tuottavat tai eivät tuota. Talvella saattaa umpion lasi muurautua helposti umpeen. Myyjä lupaa näille yhden vuoden takuun, mutta en ole siitä niin vakuuttunut. Joka tapauksessa nämä led polttimot ovat kyllä tulevaisuutta ja tuovat merkittävää parannusta ajoturvallisuuteen.

Toisessa led-ajovaloketjussa jo asiasta mainitsin, mutta mainitaan nyt tässäkin ketjussa.
Oman kokemuksen mukaan kukaan vastaantulija ei välkyttele, vaikka kuinka häikäisisi. Ajoin vastikään hiluksilla n. 600 km pilteeman H4-xenonsarjalla kuvaliitteessä näkyvällä häikäisyllä, eikä tosiaan yksikään vastaantulija tai edelläajanut, edes ammattiautoilijat tai volkkarikuskit millään tavalla reagoinut valoihini, vaikka varmasti häikäisi. Eli tämä ei ole minkäänlainen mittari häikäisylle, ettei kukaan välkyttele.


- amatyyr -

Saattaapi myös johtua siitä että myös noista tehtaalla asennetuista xenon-, led- ja laser-ajovaloista tulee monesti hajavaloa ja häikäisyä. Ihmiset ovat tottuneet siihen jo. Omaa autoani olen myös katsellut "vastaantulijana" ja onhan ne ledit toki kirkkaat, mutta ei niin että aiheuttaisi mielipahaa.

Joo uudet Mersut ja Volvot on kyllä semmosia, että vois melkein verrata nuihin amis-xenon-virityksiin..

Onhan noissa mersuissa todellakin häikäisevät ledit nykyään, samoin monessa muussakin. Ja kunpa nimenomaan kaikki kävisivätkin kurkkaamassa, etenkin pimeällä, objektiivisesti niitä omia valojaan. Mutta nämä jotkut eivät joko ymmärrä, välitä tai sekä että, ja valolle herkkäsilmäisenä se ei ole kovin mukavaa kun parituhatta lumenia ajelee vastaan. Vasta tuli nimittäin kohdalle läheltäpiti-tilanne, kun tällainen 'maantieonminuavarten'-sankari tuli vastaan oikealle taittuvassa mutkassa, minun ja tämän toisen auton välissä sisäkurvissa oli jalankulkija heijastinliiveineen, saattoipa lamppukin olla kädessä, mutta hänestä ei näkynyt edes liiveistä heijastusta, kun takana killotti 196000 kiinanlumenin xenoniledihajavalosankari. Ohi meni, onneksi...mutta sitten kun ei mene ohi? Kuka on syyllinen sitten, kun jää joku viaton jalankulkija alle kun vastaantulijan ohi ei näe?

Kun vain kaikki hoksaisivat ajatella joskus muitakin tiellä liikkujia, mutta se on puhdasta utopiaa ja toiveajattelua. Lotostakin voittaa todennäköisemmin niin ison summan, että jo korkotuotot riittävät makeahkoon elämään.


- amatyyr -

Viitsitkö laittaa linkkiä ebayhin?

Tuo on kyllä totta, joskus pitää kyllä miettiä toisiakin. Kerran kokeilin xenonit omaan rysleriin mutta kun huomasin se paska valokuvio ja helvetisti hajavaloa. Jäi vaan kokeiluksi ja totesin että xenon polttimo ei sovi siihen umpioon.

Tuollaiset laitoin varjostimen osalta hienosäädettynä kumpaankin, sekä omaan että appikokelaan hilukseihin: https://www.ebay.com/itm/A-Pair-96W-...72.m2749.l2649


- amatyyr -

Minkälaiset ovat ja mitä tarkoitat varjostimen hienosäädöllä?

Kurkkaahan tuohon edelliselle sivulle, sieltä löytyy reportaasia kuvineen.


- amatyyr -

Kannattais lukea enemmän kuin viimeinen postaus!:rolleyes:
