Kinkkukaappi+Snorkkeli
Tere!
Tarvis vähän kokeneemmilta tietoa.. Mulla on tämmönen Nissan King Cap 2,4 Bensa, Turbo.. Meinasin itse tehdä snorkkelin, ei siinä mitään sen ihmeempää, MUTTA.. miten pelaa tuo vapaavirtaus suodatin snorkkelin päässä, näin ympärivuotisena? Vai olisiko syytä miettiä jotain muuta? :eek: |
mulla on susukiin menossa kans snorkkelin asennus jossainvaiheessa ja
http://www.biltema.fi/fi/Autoilu---M...tosarja-32320/ tollasen ajattelin laittaa konehuoneeseen. snorkkelin päähän vaan joku "karkea suodatin " |
Joo niin mä kans meinasin että joku suodatin koneenpäässä on oltava ja sit se karkea suodatin snorkkelin päähän että kaikki oravat ei pääse sinne pesimään. Kyl mäki kaikkea oon rakennellu mutta en yhteenkään maasturiin snorkkelia.
|
Olisko jollain mahollisesti tyrkätä kuvaa tänne omavalmisteisista snorkkeleista?
|
Ihan pakoputki tarpeista+puruletkua ja joku traktorin putsarin hattu ja omaan putsarin koteloon istutettu versio.
http://forums.offipalsta.com/picture...ctureid=135189 http://forums.offipalsta.com/picture...ctureid=158571 |
Noniin kiitoksia! tämän halusinkin nähdä.
Itekkii meinasin et hitsailis putken. En oo oikee innostunu työstää viemäri putkee. Sit se vasta komposti oliskii.. |
http://forums.offipalsta.com/picture...ctureid=162290
Tämä touteutettu 3" pakoputkesta, silikoniletkun pätkistä ja päässä Jeep Wranglerin suodatinboksi vähän madallettuna. Vielä pitäs vähän muokata, ettei ensimmäisenä vedä katolla olevia lumia / roskia suoraan putsariin. Edit. nuo kolme ylimmäistä liitosta vielä väliaikaisia, ei nuo pakoputkiklemmareilla tehdyt liitokset ole oikein tiiviitä. |
Tuo on selkeästi ihan hyvä idea tehdä pakoputki osista.
Hyvä huomio nuo silikoniletkun pätkät. Ihan on asiallisen näkönen. GooD! |
Mielummin konehuoneeseen se varsinainen putsari ja päähän joku oravaerotin jos tahtoo... tahtoo ain jäädä joku mikkilangan pätkä sinne snorkkelin sisään ja se sit irrotessaan kulkeutuu moottorin uumeniin tai paskoo ainahi turbon siivet tms...
Ite tein 3" pakoputkivärkistä ja silikoniletkun pätkistä pajeroon snorkkelin ja vakio putsarilla... |
1 Liiteet
No mulla on lähtö kohta tämä....
Mietin jättääkö ton pompeli suodattimen ja jatkaa tosta snorkkeli putken.. Vai hitsaisko vaikkapa alumiinista uuden... http://forums.offipalsta.com/attachm...1&d=1421755272 |
Mie jatkaisin tosta pöntöstä.. kääntelee vaan lähdön mieleiseen suuntaan ja putkea jatkoksi.. putken halkaisija kannattaa sit tehdä vähintään 3" ettei ala ahdistamaan... joskus aikanaan kaverin putkirunkoautoon tehtiin suodattimen siirto samanmoisella putkella ku kaasarin päähän sopi eli jollain 40-50mm halkaisijalla ja sen jälkeen ei toiminu tuo härveli huonostikkaan kierroksilla vaan tukehtu.. tehtiin uus siirto putki hiuka isommasta torvesta ni jovain toimi.. :)
|
Joo vähän mietinkin että tohon pönttöön tekisi vaan sopivan kokoisen supparin että sais melkee tosta pöntöstä lähtemään vähintään kolmella tuumalla. Hattu tulee nyt sit varmaan jostain vapaavirtaus suodattimesta..
Siihen vois varmaan tehdä jonkus suojan etee että ei mee tukkoo jos paskaa lentää päälle tai että lunta... |
Mä melkein arvaan jo lopputuloksen... :D Sä tekaset sen kotelon alumiinista kuiteski.
|
No nii just ! No kyllä mä mielessään nään jo et miten toteuttaisin alumiinista sen pöntön suoraa 3" lähöllä.
Olishan se tigillä hitsattuna vielä komian näköin. :D no juu kuhan suunnitellaan. |
Samallahan sä duunaat sen snokkelin sinne katolle asti alumiiniputkella. Toi vapari viritys putken päässä on ainakin Riqulla pelannu hyvin ilman mitään sen kummallisempaa suojaa.
|
Niinpä.. Pitää käydä Romuliike lempiseltä vähän vakoilemassa mitä tarvikkeita on tyrkyllä...
Nii sillä muuten olikii semmonen. Ilmeisesti pelannu hyvin kun ei oo valittanukkaa.. tai mites olis ihan toi snorkkeli hattu mitä myydää esim Offitarvikkeessa? |
No jos haluaa tommosen asentaa, niin mikäs siinä. Onhan toi varmaan ihan siistin näköinen. Ite en kyl viitti tollasta laittaa. Hajoaa kuitenkin mokoma muovikäikäle...
|
Tätä vissiin meinasit?
http://www.offroadtarvike.fi/verkkok...view/75360/139 Isommalle putkelle. http://www.offroadtarvike.fi/verkkok...view/75361/139 |
Just noita suunnittelin kun kuitenkin melkee halvempikin kun vapari..
meneekö tuosta jo orava läpi vai? . |
No kyllä toi hattu pelaa. Onhan sulla varsinainen ilmansuodatin konehuoneen puolella.
|
Tossa jo tota isompaa hattua tilailin.. sitten pääsee suunnittelee snorkkeliputkea,
Jää hyvää aikaa miettiä tota suodatin boxia. :cool: |

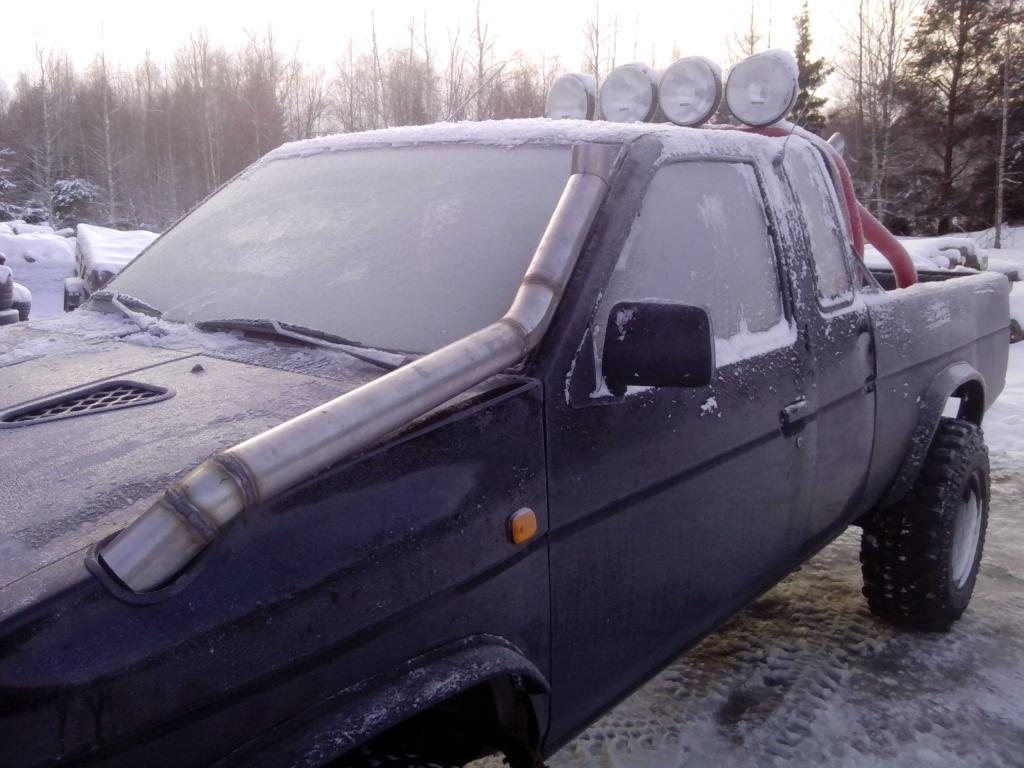

3 Liiteet
|
Lainaus:
Näyttää hyvältä... |
Lainaus:
tai oikeastaa harvemmin tulee hiottuu jos on siistiä saumaa. :) Tai vois ton tietysti nyt hyvin hioo... Rättilaikalla ja kromitahnalla viimeistellä.;) |
Taitaa jäädä a-pilarin taakse piiloon tuo putki?
|
Lainaus:
|
Lainaus:
|
Kiitoksia, Kiinnikeitä pitäs vielä tehdä.. jos sieltä huomenna tulisi postissa hattu, pääsis vkl rakentelee valmiiks..
Käväsin tossa tota päätä modaamassa mutta totesin että nyt on niin perkeleen kylmä käsitellä terästä että mielummin sisään istuskelemaan offipalstan ääreen.. :) |
1 Liiteet
|
Miettiny kans tätä snorkkeli jutskaa. "safari" Snorkkeli/kopio ei oikeen miellytä ja toisaalta riittäis ihan tohon tuulilasin alareunaan korkeakin. Mut jos katolle veis niin miten sais fiksusti että ei osuis puihin eikä sit taas olis näkökentässä. Tosin hodarissa se tulis sentään hantin puolelle... vähän vaikee yhtälö saada hyvää ja siistiä...
|
Lainaus:
Mut pitäs kuvata kapiinin puolelta, toi ei oikeasti juuri haittaa näkökenttää.. Kyllä varmaa hyvän saa mutta mikä on siisti niin se on sitten erijuttu :) |
Sit taas jos jättää alas niin se pitäs varmaa olla keskellä kone peltiä ettei olisi näkökentäs ? :cool:
|
Ei vielä valmistu tänä viikonloppuna snorkkeli, Hattu ei kerinnyt tulla postiin...
Pitäs vähän muokata tota suodatin boksia, hitsaan siihen suoraa on 3" lähön... |
1 Liiteet

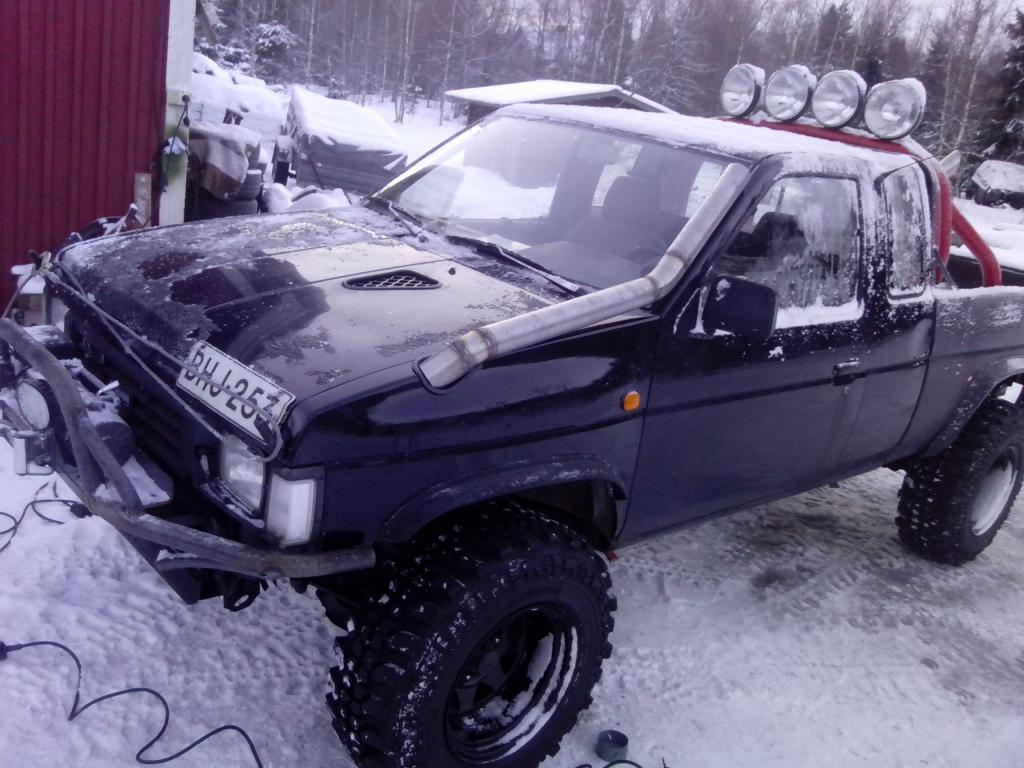

Nonniin, Tarvittavat osat on tulleet, ja snorkkeli ulkoota valmis.
Mahdollisesti saatan lyhentää hiukan tota putkea, Mitä mieltä? http://forums.offipalsta.com/attachm...1&d=1422624773 |
