Mini-Willys MB


Rakentelen pojille willyksen näköistä piha-autoa. Koneeksi tulee 125cc mankikopio 3-vaihteisena puoliautomaattina. Myös peruutusvaihde löytyy. Topic alkoi siitä kun kyselin täällä tarpeeksi retroa rattia ja rattiasian ratkettua tämä topic jatkui projektikertomuksena. Alla alkuperäinen kysymys. Varsinainen projektikertomus alkaa 2.sivulta. http://forums.offipalsta.com/showthr...=107179&page=2





Eli tarvetta Wanhan aikaisen näköiselle pienelle ohjauspyörälle koossa 230-250mm... Momo yms. rallirattia löytyy, mutta ne on liian race tähän ympäristöön. Lelujen koko muoviset ei käy.
Ilmeisesti menee TeeSeItse-hommiksi. Löytyiskö tuollaista kehää mistään valmiina vai pitääkö taittaa putkesta jonkin tukevan kehän päällä? Millä tuon päällystäisi?

Venttiileistä löytyy tuon kaltaisia ja kokoisia.

Syksyllä samoja asioita pohdittiin: http://forums.offipalsta.com/showthread.php?t=100053

Jep. Haulla löysin tuon. Muoviset ei käy nyt kun ratti tulee poikien piha-autoon. Yritän saada siihen sota-jeepin näköä, joten normi formuling ralliratti ei käy...
Vinkki venttiilistä oli hyvä. Löysin varastosta alumiinisen 240mm kehällä olevan venttiilin "ratin". Koko ja kehän paksuus olisi hyvät, mutta pientä jumppaa aiheuttaa alumiinin ja rautaisen boorikeskiön yhdistäminen. Kokeilen löytää samanlaisen venttiilin, mutta rautaisen. Hyödynnän siitä vain kehän ja teen keskiön ja puolat itse.

Teeppäs tästä projekti osioon uusi aihe,vaikuttaa niin hienolta jo tässä vaiheessa.

Ps ei siis ratista vaan koko autosta

Mulla on sellainenkäsitys, että sinne ei kelpaa kuin neliveto projektit?

Maastoautoprojektit kelpaa, eli ei väliä vaikka ei etupyörät vetäiskään!;)

Ei jäis kalliiksi, mut onko liian blingbling?

http://www.rockabillyrules.fi/produc...id_product=348

http://www.rockabillyrules.fi/img/p/3/7/7/377-large.jpg

Tuossa on sitten pelkkä ratti, keskiö erikseen esim. chevyn boorilla:

http://www.rockabillyrules.fi/produc...id_product=179

http://www.rockabillyrules.fi/img/p/1/9/5/195-large.jpg

http://forums.offipalsta.com/picture...ictureid=74240
Sampo-Rosenlew puimurin ratti. Halkaisijaa en muista, voin mitata jos tarpeen. Kiilaura-kartio kiinnitys, orbitrolin ohjausakselin päästä. Tähän löytyy myös se kiila-akseli, johon ratti kiinnitetään. Pituus sillä n. 15 cm.
Hp. 10€ ?

Toi krominen olis hieno, mutta vierastan sitä ainakin vielä just tuon blingblingin takia. Kivinen voisi mitata ratin halkaisian, mutta epäilen että se on yli 300mm. Tuon halkaisian kans on vähän tarkkaa, että kuski mahtuu penkin väliin..

Mulla olis erilaisia ralli ratteja uusia joissa olis mustat puolat.minkäs auton rattiakseli tuossa laitteessa on, jos sattus löytymään sopiva suoraan.

Ja niitten halkaisija on 230-250mm ?

Jos mun mainitsemista rateista puhuit,niin ei kauas heitä.

Yllättäen rattiakseli on Subaru domingosta... Keskiö ei oo ongelma jos vain rattilöytyy

Voin töistä katella löytyykö tommosia vanhoja venttiileitä jos et muuta keksi.

On reippaasti yli, murjoin eilen varmaankin samanlaista sampo-rosenlevin rattia, ku koitin saada ratin pooreilta irti.

Korotetaan panoksia... max ulkomitta ratille 280mm...

Tuollainen 22cm alumiiniratti roikkuu koristeen, on aika pienen tuntuinen autokäyttöä ajatellen. Ja jeeppiin liian race varmaan kuitenkin. Enkä kyllä tiedä raaskiiko edes luopua mutta tunnistaako kukaan mistä on peräisin? Hämärä muistikuva että olisi irroitettu polkuauton raadosta.

http://forums.offipalsta.com/picture...ctureid=123789

Lisätääs kuva toiseltakin puolelta.

http://forums.offipalsta.com/picture...ctureid=123791

Muistelin ratin olevan reilu 300 mm halkaisijalla. Mitta näytti kuitenkin 450 mm.

Kaikkia mahdollisia rinkuloita on soviteltu ja optimi ratin koko olisi sittenkin 280mm ulkohalkaisialla ja ohuella kehällä oleva. Suorallla offsetillä.
Riittäisi edes em. mitoilla oleva pelkkä kehä. Saisin pienat tangosta ja keskiön subarun vakio ratista...

Saisko jotain mönkijän, tms. vannetta vasten pyöriteltyä ohutta putkea sopivalle kehälle sorvissa? Mulla on jotakin ison putken pätkiä, en vaan muista halkaisijaa, alle 15" kuitenkin. Ohutta putkea on nurkissa vaan aika heikosti.

285mm http://forums.offipalsta.com/picture...ctureid=123813

295mm http://forums.offipalsta.com/picture...ctureid=123812

Bluevanin ratit jo lähellä sitä mitä haetaan. 1. on varmaan rautainen kehä, joten siihen saisi hitsattua uudet puolat. Millä kehän voisi päällystää? Erkkateippi ei oikein hivele silmää...
Jarkon ratti on taas liian pieni.
Romiksella pyörin ja ettin jo oikean kokoista isoa siivapyörää minkä ympärille kehän voisi taittaa.

Laitetaan loppuun vähän projekti kuvaa chit-chit nojalla... Ketjulinjoja haetaan...

Härkää sarvista ja nje... Olin joskus tehnyt sorviin levyn mihin voi laittaa kappaleita kiinni mitkä ei käy kolmileukapakkaan- siinähän oli sopivasti 235mm halkaisia, minkä päälle kun taittaa 22mm vesijohdon, niin ollaan lähellä kaivattua 280mm...
Putki hitsilla kiekkoon kiinni, kiekko viilapenkkiin ja helposti taittui ilman kikkailuja... Lopulta päät kohtasi toisensa ja hitsillä kiinni. Avot! Oli 280mm kehä ja ei mennyt 15min kauenpaa.
Subarun vakioratista keskiö rälläkällä irti ja nuotioon hetkeksi. Muovit suli pois ja rälläkällä lähti vanhat pienan jämät... loppu olikin sitten vain hieromista että sai keskiön kohdilleen ja uudet pienat tasan... Mattaa maalia päälle ja tuollainen tuli.

Hyvä että ratkesi, ja haluttu tuli.

Laitataan taas projektikuvaa, kun tää on kerta chit-chat.... Kiitokset kaikille auttaneille tuossa rattiasiassa :)

Pidä kuvatukset ajantasalla. jummileissöns että kateellinen kersoille...

http://i11.aijaa.com/b/00473/11804711.jpg

Lisää putkee...

Komeelta näyttää!:cool:

Otsikon varmaan vois muokata vähän sopivammaksi, ja siirtää tämän tonne projektit osioo. Hä?:)

Muutin tuon otsikon. Tänään oli vuorossa puutöitä...

-Taisto- se ei koskaan jaksa lakata mua yllättämästä !

Aina niin viimeisen päälle hienoja !

blockettia selailin ni sattu tollanen silmään -> http://www.blocket.se/sodermanland/M....htm?ca=11&w=3
ja toinen
http://www.blocket.se/stockholm/Mini....htm?ca=11&w=3
komee peli tulee!

Kiinanlaite on tuttu ja harkitsin sen ostamista Saksasta(Silloin lähin mistä löytyi). Tekemällä itse ei nyt säästä mitään ja tuntipalkoille ei pääse, mutta muutaman asian pystyi vaikuttamaan, mikä tuossa kiinanautossa häiritsi. Mm. jousitus ja pikkasen isompi mittakaava.

Onkos tää nyt sitten 1:2 skaalassa, vai ihan hatusta heitetyillä mitoituksilla?:)

Aito on 203cm akseli välillä ja tämä 123cm. Muut mitat on samassa suhteessa. Tuntui ,että jos tuosta oli tehnyt vielä isomman, niin olisi ollut sama tehdä 1:1. Sen verran on oma lehmä ojassa, että aikuiselle(fyysisesti) tulee istumapaikka "piippu hyllylle" ja ohjastaminen onnistuu sieltä. Tenaville tulee esikuvan mukaiset penkit piippuhyllyn etupuolelle.
Tuosta väliakselista kyseltiin... Sen avulla sain moottorin haluamaani paikkaan välittämättä ketjulinjasta. Kone on kiinalainen mankijohdannainen 3-vaihteisella puoliautomaatti laatikko ja pakilla

Tarkoitus oli tehdä peltinen maski tuon "muotin" päälle. Kotona ei ollut ohuempaa kuin 0.8mm pelti ja sen pakottaminen muotoon oli aika tuskaa... Kokeilen vielä 0.5mm tai ohuemmalla foliolla...
Kokeilin "muottia" paikoilleen ja tajusin, että maalamalla sen saisi yhtä säänkestävän, mutta tukevamman kuin peltinen... jotenkin kismittäisi käyttää puuta tuossa, mutta noi maskin rivoitukset on aika hankala saada siististi naputtamalla vasaralla.

Kyllähän joku tommosen pikaisesti pyöräyttäis jollain CNC polttokoneella tai laaserilla jostain kirkkaastapellistä.:D

ei sul sattus olee sikkikonetta käytössä. sil onnistus hienosti.
ja vaik ei noin leveitä rullii oo tohon maskin pysty "viivoihin" ni laittaa rullat epäkeskeisesti toisiinsa ni saa tehtyy upotukset helposti.jos yhtää selvensi mun selitys.

eidt: tais sit jos on prässi ni äkkii askartelee muotin ja prässää yhden sikin kerrallaa.näinkin oon joskus tehny

Prässiä mietin itsekkin... en vain saanut päähäni millainen olis paras muotti. Haluan että aukkojen reunat taituisivat sisään eikä vain reikä pellissä.
Mieleen tuli tehdä toi maski paksummasta tavarasta, mikä mahdollistaisi pyöristykset ja voisi näyttää hyvältä.

Ota yhteyttä Riihimäen Jeeppi veistämöön, osaavat varmasti konsultoida asiassa. Eli nimimerkit Blazer42 ja jeepwillys

itte tehny prässimuotin suunilleen seuraavasti:

ensin pohjalle vaikka 8mm teräslevy. sen päälle levy johon leikkaa halutun aukon, esim se maskin pystyaukko.tämän levyn paksuudella määritellään "sikin" syvyys. siitä sitte pyöristää ne reunat halutuksi. nää kaks sitte hitsaa toisiinsa.

sitte tarttee enää tehdä se uros kappale. pitää ottaa huomioon sitte välys että pelti mahtuu. jos liika tiukka ni pelti repee. suunilleen pellin vahvuuks välykseksi.

kannattaa sitte tehhä joukut kohdistusreijät.
aika työlästä...
joskus tehny vaan vanerista mutta ei hirveen jyrkkii kulmii kestä.

sikkikoneel paljo helpompi.

laittaa ylä ja alarullan epäkeskeisesti toisiinsa nähden, ikään kuin näin:

----I katkoviivat kuvaa akseleita ja I-kirjain sikkikoneen rullaa.
---I

ylärullaa painaa alaspäin ja sitten ajaa halutun ringin niin syntyy upotus.
nopeeta ja helppoo.

kuis levee se sun maski on?

Järkeilin maskinaukon kokoista tukevaa rhs-palkkia, mihin olisin hitsannut ainesputken pätkät päihin ja näin olis ollu lesti valmiina. Tälle siten vastine... idea 8mm levystä on hyvä. No näitä olis pitänyt tehdä kaks koska laitimmaiset aukot on lyhyemmät.
Kokeilin tehdä maski versio 3:n 3mm levystä. Aito jeeppi on rautaa ja niin on tämäkin :)

edellisestä viestistä jäi kuva pois...

Jarrupoljin ja pääsylinteri.

Hauska kuva vääristymä,ihan ku olis toi poljin hitsattu jouseen :D

Joo ulosjoustolla jarrutetaan ja sisäänjoustossa antaa mennä vaa :)

Projektipäällikkö kiristi aikataulua... Enää ei riitä, että olisi kesäksi valmis vaan pitää päästä näille lumille ajelemaan :)

Ja kaasupoljin yllättäen subarusta...

Hitsailin tankin, kun sopivaa ei oikein tuntunut löytyvän. 3mm levyä, joten painoakin tuli. Toisaalta taas ei vaadi mitään erillistä suojaa ja oli helppo hitsata. Saippuavedellä+paineilmalla testasin ja yhden vuodon löysin. Korkki on micrasta ja ei kovin retro, mutta varsinaisen korkin päällä on muovinen kuori, jonka ajattelin korvata metallisella.

Vois alkaa ettiä oikea maaliakin valmiiksi. Jeeperiltä kyselin jo mistä hän oli maalit hommannut. Ruotsista saisi litran purkeissa, mutta eivät lähetä postissa. Onko suomessa saatavissa tuota oliviinvihreää aitona mattana? Ja suoraan purkista ilman "mattalakkaa".

Ostin joskus taannoin jollain palstalaiselta uusia lantio/rullaturvavöitä... Tyhjäsin privaviestit erehdyksessä ja kirjeenvaihto meni samalla... Jos tunnistat itsesi ja vöitä löytyy vielä, niin parille ois tarvetta.

Taisto tekee ja muut vaan meinaa...ja tämä on varmaan koko perheen mielestä hyväksyttävä syy ahertaa tallissa yötä myöden!

Kun saat ekan valmiiksi, niin meille saisit tehdä toisen, mieluiten Series-Lantikana ;-)

TT

Ei kyllä pysty sarjatuotantoon... Ja jo lantikassa on liikaa pyöreitä muotoja näille peltisepäntaidoille... Itseasiassa talliaikaa on tullut kumman helposti viimeaikoina... Ehkä projektilla on osansa asiaan.

http://i10.aijaa.com/t/00042/11868517.t.jpg

Pakosarja. Ei pitäis palaa puhki kovin helposti. :)


http://i9.aijaa.com/t/00473/11868516.t.jpg

Koneen mukana tuli jonkin mönkiän johtosarja,CDI-boxi ja puola. Loput tarvittavat osat löytyi purku 90-110cc mönkiöistä. Tai ainakin johtosarjaan sopivat liittimet. Startinrele on yamaha R6:sta ja virtalukko traktorista. Tuotteet löyti paikkansa ja johtosarjaa pitää vielä siistiä.
Eihän sitä malttanut olla koittamatta käyntiin....

https://www.youtube.com/watch?featur...&v=R6aLQ4Kqf1k

Ja videoo

Peltiä lattiaan...

http://i2.aijaa.com/t/00519/11899699.t.jpg

Lattia vihdoin valmis. Ei ihan esikuvan mukainen, mutta ketjulinjat näytteli pääosaa hommassa. Hitto mitä hieromista ja taas olis tarvinnut kaikenmailman pellintyöstökoneita...

http://i8.aijaa.com/t/00789/11899700.t.jpg

Esim. kanttikonetta. Hoksasin lopulta tehdä sikki-koneella uran taite kohtaan niin pitempikin pokkaus onnistui kohtalaisesti viilapenkissä kulmarautojen kanssa.

http://i6.aijaa.com/t/00465/11899701.t.jpg

"Kardaanitunneli" on irroitettava, että pääsee tarvittaessa ropaamaan ketjulinjoja. Ketjujen kiristys onnistuu myös altapäin.

Komiaa vaan pakkaa tulemaan.

Kiitoksia. Penkkejä tein tänään apumiehen kanssa... Ilmeisesti ei ollut kovin hektistä tekemistä, koska kaveri nukahti tuohon.

..Mutta kaveria ei jättäny yksin talliin. Vaikka vähän väsytti?
Ihailtavaa asennetta on nuoremmallakin polvella.:D

Porasin rasiaterällä tuonne ammeeseen läpiviennin penkin putkelle ja kaveri vain veteli sikeitä. Hyvät on unenlahjat. Tein osia siihen asti kunnes olisi pitänyt alkaa hitsaileen ja lopetin siihen... kaveri kantoon ja sisälle sapuskan laittoon... Pojan viihtyminen tallissa edellyttää kyllä jotain mielekästä tekemistä.

Kuvia penkin teosta. Pitää lähtee kangaskauppaan verhoilukankaan ostoon.

Hyvän näköistä!:cool:

Virittelet vielä jossain vaiheessa radio-ohjauslaitteiston, niin olis kylän isoin RC-auto:D

Koeajo tehty!

http://www.youtube.com/watch?v=ZCAgM...ature=youtu.be

2. asti kepitellään. Pikkasen on itelle nuo hallintalaitteet vaikeissa paikoissa... lattiapelit resonoi korkeemmilla rpm:lla. Ketjujen kiristys,pyöränkulmat ja pienensi tyhjäkäyntiä oli lastentaudit-ne kun hoiti kuntoon niin alkoi pelittää.
Kävi naapurissa ja nappasin piruuttani GPS:n taskuun... 39km/h oli jäänyt max.nop :) sekin puolella kaasulla.

En nyt niin ole täysin topiciin perehtynyt, mutta en pikaisella etsinnällä nähnyt että miten tuossa on tuo suunnanvaihto toteutettu? Mistä koneesta se on peräisin?

Säväyttävin ääni videolla on ehdottomasti tuo starttaus,,,sitä pienen sekunnin osan odotti mielikuvissaan että isolohko jyrähtäisi käymään ;-)

TT

Itse mietin tuota maskia, Muokkaatko sitä vielä enemmän MB:n malliseksi?
Eli yläreunasta matalammaksi ja marker light reiät?

http://farm6.staticflickr.com/5109/5...4973cd83_z.jpg

Kiitos kommenteista.
Kone on 125cc kiinalainen manki-kopio. Vaihteet R-N-1-2-3. Ja puoliautomaatti/vapaakytkin. Nykyisillä välityksillä jaksaa lähteä paikaltaan myös 2-vaihteella.
Jeeperin huomiot maskista ovat oikeat. Työstö on vielä kesken. Maski oli lukkopihdeillä kiinni ihan ulkonäkösyistä. Tarkoitus tehdä esikuvan mukainen yläosa siihen. Markereille on 6mm alkureiät, mutta jätin leikkaamatta aukon, ennen kuin löydän sopivat valot ja sitten lopullinen reikä niiden mukaan. Romiksilta olen ettinyt tarpeeksi tihee silmästä verkkoa mikä voisi näyttää jäähdyttäjänkennolta. Samaten tulee noi "ilman ohjaimet" pellistä. Aukkojen pyöristyksetkin on vielä tekemättä.
Nyt kun tekniikka on todettu toimivaksi ja loput peltityöt saa tehdyksi voi keskityä noihin yksityikohtiin. Tallissa on pahvilaatikko mihin on kertynyt erilaista sälää mitä ehkä voi hyödyntää tässä projektissa. Esim. nopeusmittari(60mm) ja sille kaveriksi 32mm amppeerimittari. Onko kellään tietoa mistä voisi löytää lisää noita 32mm halkaisialla olevia mittareita? Esim. voltti?

Jeeperin linkittämä kuva tulostaen ja paperin kanssa talliin...Uusia viivoja ja rälläkkää. Pyöristin samalla aukkojen reunoja. Näyttää nyt kromatuilta, mutta paranee kai maalin kanssa. Parempi?

Aika kehnosti tehty:D:D:D:D

Eiku hieno se on

Kelpaa :D

No hyvä :) Kun kerran käpäilin sitä maskia jo valmiiksi, niin miksei paikoilleen?

Korjasin tänään ensiksi yhden mitoitusvirheen, mutta pääsin tekeen myös peltihommia...

Testaus kännykällä postaamisesta. Jos kuva näkyy niin toisenpuolen teki jo tunnissa

hienosti näkyy ja hyvältä näyttää !

Hyvä homma! jostain syystä se ei onnistunut enää toistamiseen... No kotikoneelta nyt sitten illan aikaansaannos...

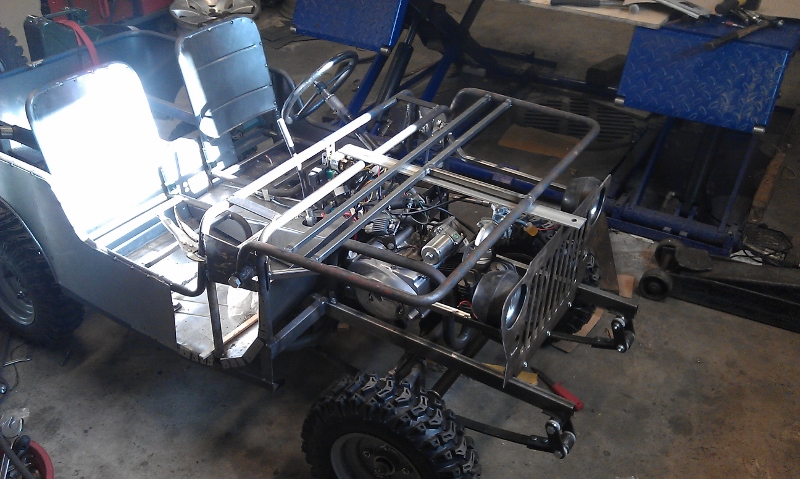

Takakyljet ja takapää pellitetty

siirto Taiston pyynnöstä ...


siirretty projektit osioon ...

Peelle kiitokset siirrosta. Tarkoitus oli pellittää koko auto ensin ja vasta sitten alkaa kiinnittää huomiota yksityiskohtiin... No... Ekat ostokset projketiin oli 4+1 rengasta ja 5 litran jerrykannu ja siitä asti on tehnyt mieli kiinnittää ne autoon...
Punainen liina vaihtuu retrompaan, kunhan sellainen löytyy. Jerryn alla näkyy päävirtakytkin joka löytyi vanhasta sähköpääkeskuksesta.

Tää on HIENO!!!!voi helevatta vie!!!:)

Tuulilasi... Tarkoitus on tehdä siitä "turvakaari" joka kestää pienet kippaukse. Tein "saranat" tein ainesputkesta ja vahvistin paikkaa levyn palalla.
Itse tuulilasinkarmi vesijohtoputkesta. Arvon nyt laitanko "lasit" polycarbonaatista vai annanko olla ilman.

http://forums.offipalsta.com/attachm...3&d=1364131231

Tokihan tuulilasi tarvitaan


Kyllähän noin hieno laite tarvitsee tuulilasin ja pisteenä Iin päälle vielä rättikaton että sateellakin voi juniorit harrastaa :)
Jos teet sen tuulilasin kovapintaisesta polykarbonaatista niin ei naarmuunnukaan niin helposti :)

Itseasiassa meininki oli väsätä se rättikin, joten tuulilasi kuuluu samaan settiin. Vähän lisää peltiä sain kiinni.

Etulokareita aloitettu...

Tätä projektia kun lukee, niin kaiholla muistelee sitä, kun säätäjä setä laittoi mulle ja veljelle vanhan kunnon lokariauton kuntoon. On sähköstarttia, laturia, mittaria, halogen ajovalot, vilkut, lälläri, jne :cool: Koskaan sitä ei ole tullut mieleenkään myydä, vaikka tässä ei ole yli kymmeneen vuoteen ajeltua.
http://koti.mbnet.fi/j0hannes/AlkuTh.../othertoys.jpg
Tuosta jeepin poikasesta tulee kyllä sellainen peli, että sitä ei kannata koskaan, missään tilanteessa, edes pahimpaan tilanpuutteeseen myydä, niin siinä on asiallinen kulkupeli myös mahdollisille lapsenlapsille:D

Meininki on kyllä, että tää jäis sukuun, mutta aika näyttää miten tälle käy. Koko n. metri x kaksi tekee tuosta melko ison "leluksi". Säilytys vie tilaa saman verran kuin mönkiä ja ei tuota nyt kehtaisi ihan ulkona säilyttää vaikka rätin siihen lattaisikin.
Jos pojat tuohon jossain vaiheessa kyllästyy voi lasin taittaa alas ja nostaa auto pystyyn vararengasta vasten ja merikonttiin odottaan tulevia kuljettajia.
Kaikenlaista on tullut rakenneltua, joten on jotenkin luonnollista rakentaa pojille tämä auto, eikä ostaa sitä valmista lokariautoa. Yhtään en kiistä ettei tämä olisi ollut hauskimpia omista projekteista :) . Myös poikien välitön palaute lämmittää.

http://i9.aijaa.com/t/00281/12001480.t.jpg

http://i10.aijaa.com/t/00989/12001481.t.jpg

http://i11.aijaa.com/t/00546/12001482.t.jpg

http://i9.aijaa.com/t/00322/12001483.t.jpg

http://i3.aijaa.com/t/00393/12001485.t.jpg

http://i1.aijaa.com/t/00429/12001486.t.jpg

http://i1.aijaa.com/t/00167/12001487.t.jpg

On se vaan hieno Jeepintoukka

Ja livenä muuten vielä hienompi:)

edelleen, toistan itseäni, UPEA !!!

Tuossa tekeleessä kyllä metallimiehen silmä lepää:)

Kiitoksia! Peltiä ei enää paljoa puutu. Niiden jälkeen voi panostaa yksityiskohtiin ja lopulta purkaa koko laite ja viimmeistellä saumat maalausta varten. Purkki U.S.A army greeniä odottaa hyllyssä.

Vähän kerkis tänäänkin turaamaan.

http://i9.aijaa.com/t/00671/12007222.t.jpg

Sisälokasuoja taiteltuna

http://i11.aijaa.com/t/00534/12007223.t.jpg

ja paikoillaan

http://i2.aijaa.com/t/00792/12007224.t.jpg

Teki heti näköä lisää

http://i5.aijaa.com/t/00300/12007225.t.jpg

Kohtuu hyvin on mitoissa, sillä samalla kaavalla tehty lokari sopi erikätisenä myös toiselle puolen.

http://i10.aijaa.com/t/00671/12007226.t.jpg

Konetilaa

toivottavasti toi peltiloota ei kovin kovasti rämise kun ykspyttyinen paasaa konehuoneessa. Meinaatko vähän laittaa jotakin äänieristettä tai muuta resonanssin estämiseksi?

TT

Räminää tulee irroitettavasta "kardaanitunnelista" ja sekin vaihtokierroksilla. Sille on tarkoitus lisätä kiinnityksiä. Konepellin alapintaan voisi saada jotain eristyksiä liimattua, mutta katotaan onko sille tarvetta.

Pari kertaa pojat hiukan offailee niin pellit senverran rutussa että ylimääräiset löysät häviää.
Eikös sillon räminä lopu ;)

Aivan käsittämättömän hieno projekti:)

Kyllä tenavien kelpaa tolla huristella pitkin valloittamatomia maastoja :D:D:D:D:D

Komia


Komia pikku jeeppi, kyllä kelpaa lasten hurstella pitkin maastoja :rolleyes:

http://i10.aijaa.com/b/00369/12014953.jpg

Puskuri. Veivinreiästä voi pitkällä jatkolla irroittaa maskin keskinmaisen pultin ;)

kyllä on aivan uskomattoman hieno projekti ja eritysesti pellityöt on tehy todella hyvin kyllä tässä kohdassa pitäis olla semmonen feisbuuk tyylinen "tykkää" nappi

Ei kai nuo kiinan moottorit aivan älyttömiä täristä siis jos laakerit on kunnossa:p

Meinasikko vinssiä laitta tähän vai onko missän orginaali jeepissä vinssiä?

Jostain syystä tein kahta asiaa yhtäaikaa joten kumpikaan ei tullut valmiiksi.

http://i10.aijaa.com/t/00880/12021815.t.jpg

Sotavaloaihio...

http://i2.aijaa.com/t/00670/12021816.t.jpg

Maskiaihio... 3mm alumiinia

Sähkövinssi ei oikein sovi kokonaisuuteen. Puuilossa oli myynnissä jotain kapeita lumilevyjä mönkiöihin ja tuumailin lumihommmien ulkoistusta. Siihen mönkiänvinssi nostolle olisi hyvä, mutta siinäkin tapauksessa jokin irroitettava vinssipeti.

http://i9.aijaa.com/b/00989/12026717.jpg

Mittari,virtalukko ja valokytkin. Nyt pitäis löytää 32mm tai pienempiä mittareita tuon nopeusmittarin ympärille...
Konepellillä kaava hanskalokeronkannelle.

http://i8.aijaa.com/b/00243/12040341.jpg

Takaosan lattiaa. Piti tehdä kahdesta osasta, että sen sai pujotettua paikoilleen. Materiaali on 3mm alumiinia. Kestää seistä päällä ja sain senkattua pulteille upotukset.
Keskelle tulee irroitetteva "potero", että akuun yms. pääsee helposti käsiksi.

http://i5.aijaa.com/b/00795/12045481.jpg

Lapionpideke. Jostain pitää hommata nahkaremmit.

http://i8.aijaa.com/b/00089/12045482.jpg

Kokeilin tinailla saumoja.
