EPAS tutkailua
7 Liiteet
Ajankuluksi tutustuttu EPAS tehostajan rakenteisiin.
Aivot on yhdistelmä tehoelektroniikkaa ja säätöpiiriä. https://forums.offipalsta.com/attach...1&d=1731257442 Sitten tietysti moottori ja vaihteisto. Moottori on pienen starttimoottorin kokoinen. Max virrasta ei vielä tietoa. Vaihteisto matoruuvi/muovinen kehäpyörä. Aika näyttää miten tulee hestämään. https://forums.offipalsta.com/attach...1&d=1731257325 Koko homman juoni on kuvassa näkyvä delta kulma-anturi. Akselin sisällä on torsion bar jousi ja paketti myötää tuosta limittäin olevien hampaiden kohdalta. +/- muutos tunnistetaan seuraavassa kuvassa näkyvillä keloilla. Kelojen kaverina on vähän elektroniikkaa millä signaali käsitellään prossulle/säätöpiirille sopivaksi. https://forums.offipalsta.com/attach...1&d=1731257325 https://forums.offipalsta.com/attach...1&d=1731257325 https://forums.offipalsta.com/attach...1&d=1731257441 |
EPAS kiinikkeiden tekoa valmistelut
7 Liiteet
Tavoite oli sijoittaa tehostin hytin puolelle jos vaan mitenkään mahtuu. Armotonta mittailua ja funtsailua mihin asentoon ja miten kiinni. Suzuki simulaattori eli hytin poikkiputki ja poljinhylly auttoivat tässä paljon.

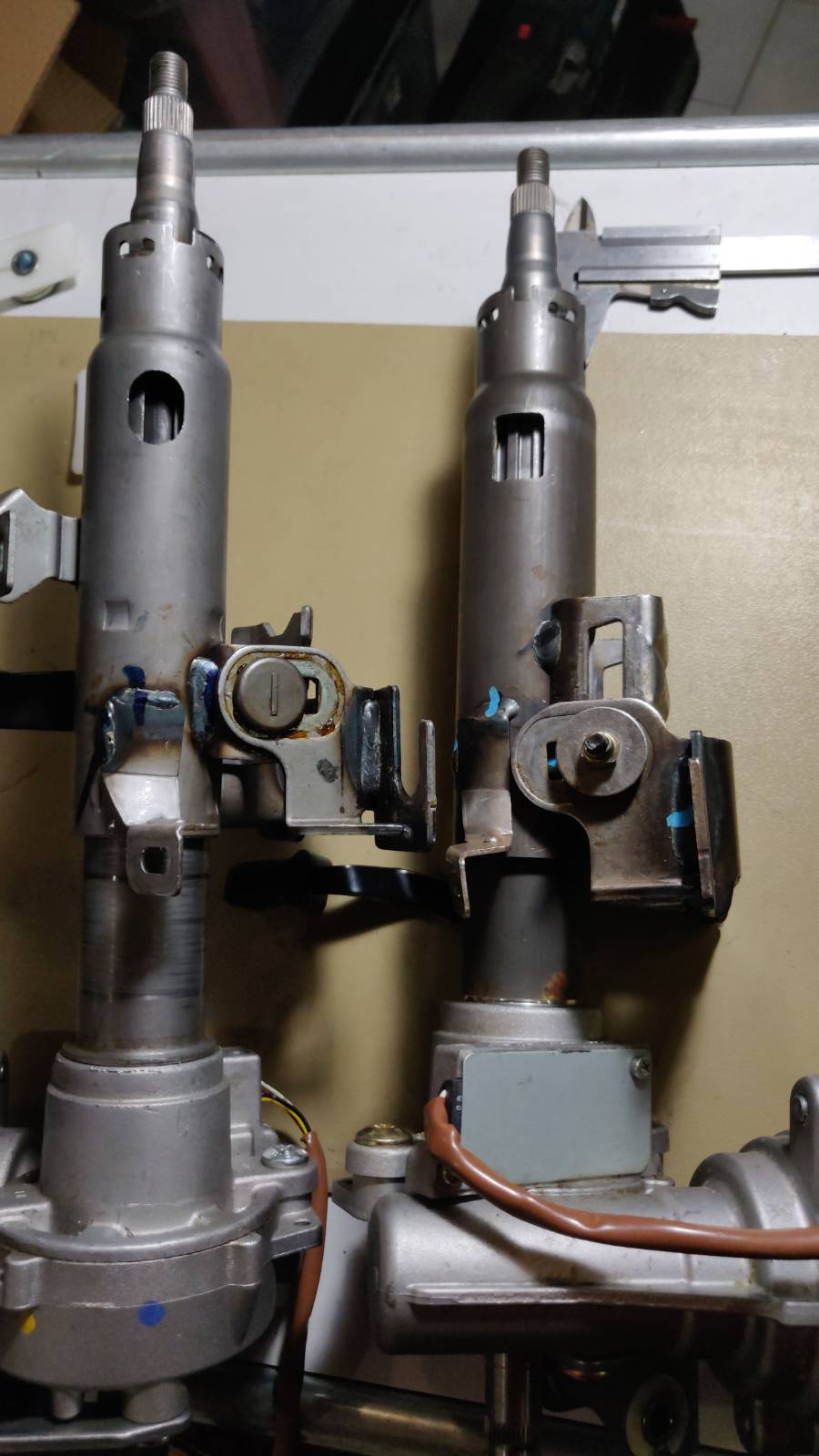

https://forums.offipalsta.com/attach...1&d=1731259000 Vielä päätös kummasta Koyo vai Jtek kummsta lähdetään tekemään. Tarkemmassa tutkiskelussa kun paljastui pieniä eroja vaikka kuinka. Lähinnä rattiakselin puolelta. https://forums.offipalsta.com/attach...1&d=1731259000 Jtekkejä kun oli kaksin kappalein niin arpa osui siihen. Eikun purkamaan. No Japanilainen oli tehnyt jekun. Säätövivin lukituspultti aukesi oudon tahmeasti ja julmalla voimalla. No siinähän olisi ollut vasen kierre. :D Sitten vaan funtsailua ja mitoitusta. Alkoi näyttämään siltä, että kyllä se tohon mahtuu ja jalatkin menee vielä polkimille. Samoin näytti siltä, että akseleita sopivasti pätkimällä ja modifioimalla voimansiirtokin saadaan kasaan. https://forums.offipalsta.com/attach...1&d=1731259000 |
EPAS kiinikkeet & akselit
7 Liiteet

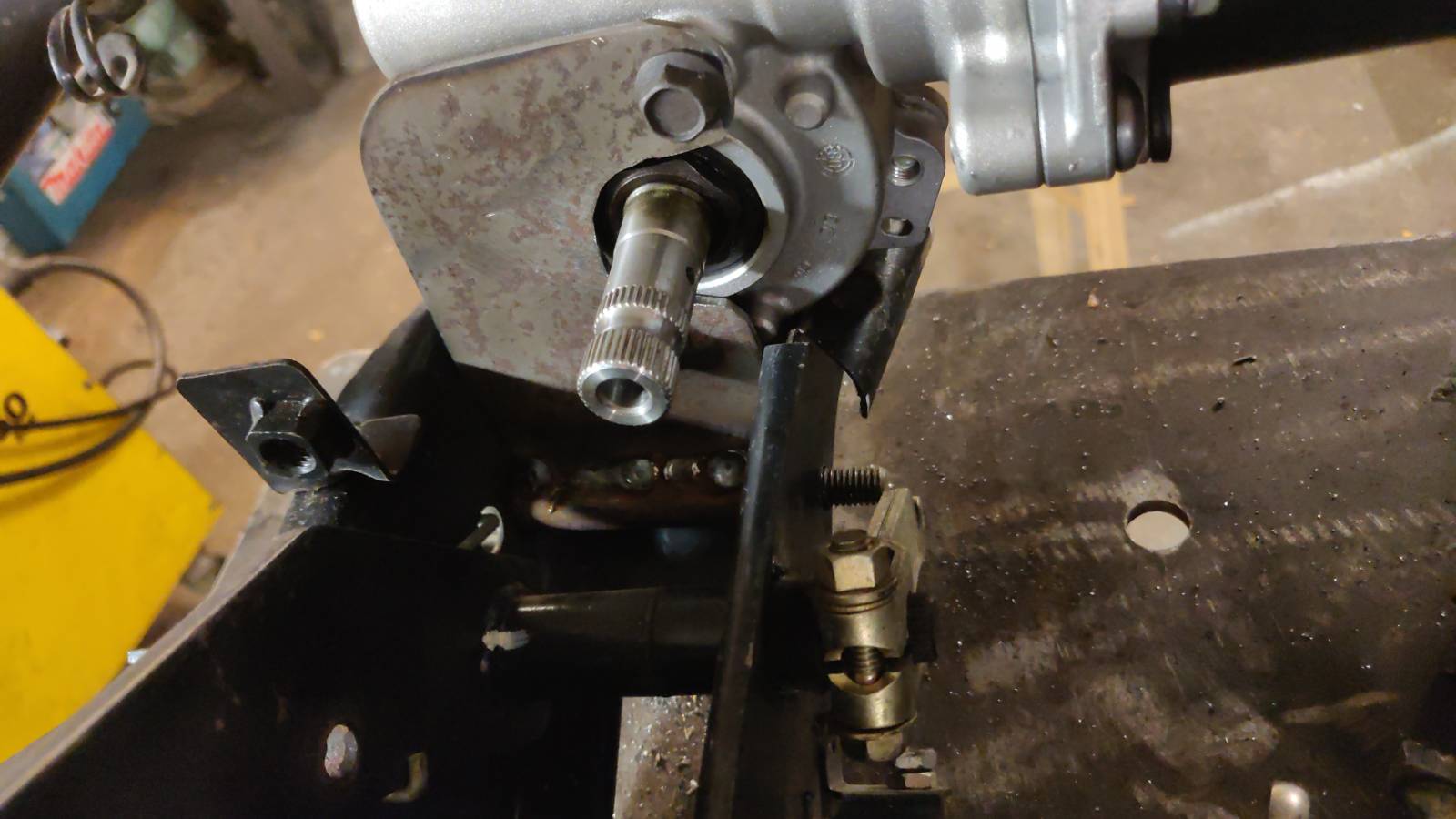

Raaka työ tehtiin kaverin pajalla kun oma nukkuu jo talviunia. Homma alkoi tilan tekemisellä Jtek murikalle.

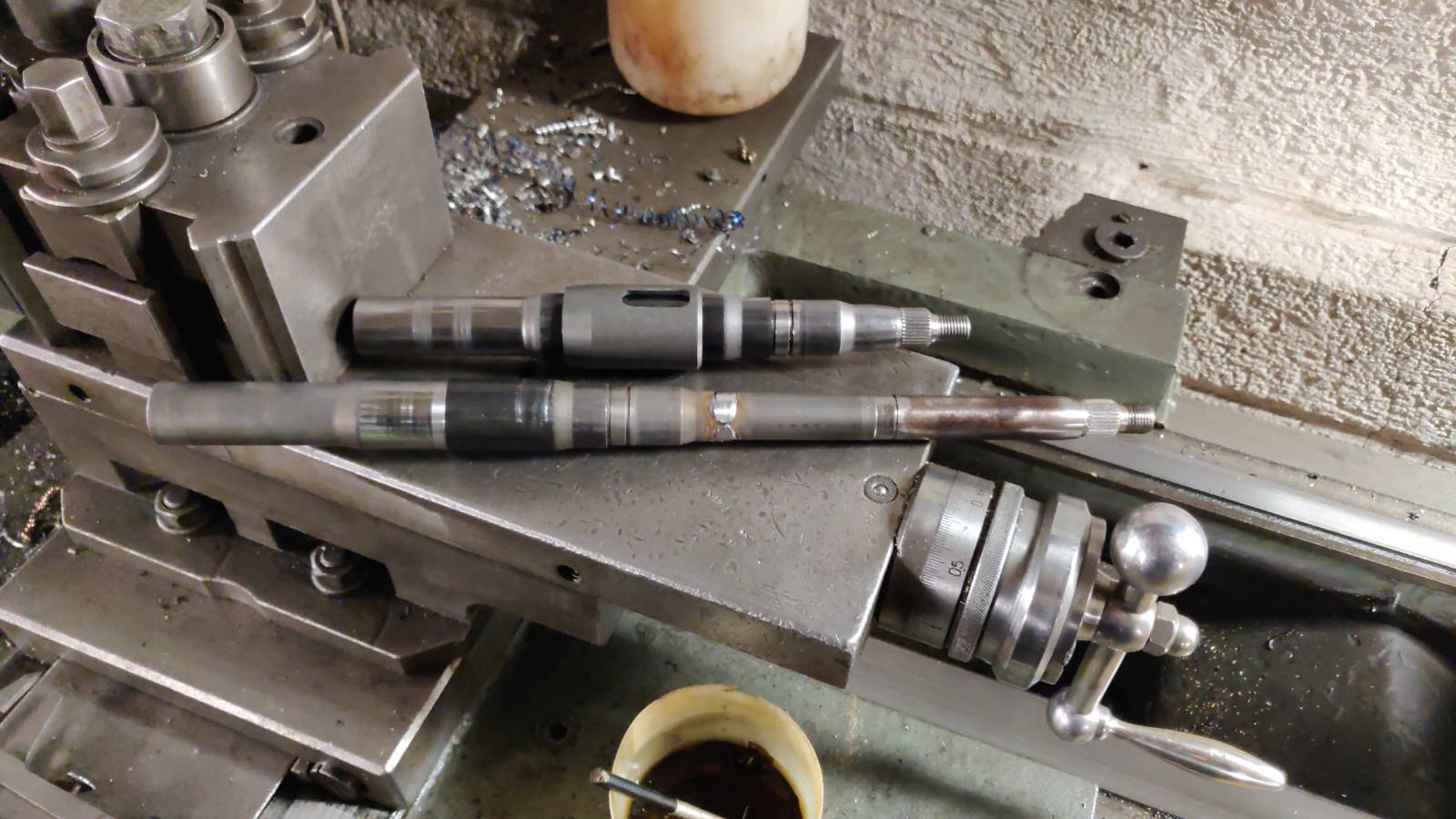

https://forums.offipalsta.com/attach...1&d=1731260008 Vaikeimmaksi rastiksi osoittautui tehdä kiinikkeet siten, että paketti on myös purettavissa. :eek: https://forums.offipalsta.com/attach...1&d=1731260008 https://forums.offipalsta.com/attach...1&d=1731260008 Rattiakselin sovite tehtiin isossa sorvissa kun kamat ei kotisorviin mahtuneet. https://forums.offipalsta.com/attach...1&d=1731260065 Jotain näpertelyä kotipajallekin. Tulipeltiin tulevan laakeripesän päätin tehdä kokeeksi pikkusorvilla. Toinen pää suunnilleen valmis. Jatkuu kun laakerit tulevat ensi viikolla. Tarkoitus on laittaa kaksi 18x30x7 kuulalaakeria tuokon putkeen/laittaan. https://forums.offipalsta.com/attach...1&d=1731260065 |
EPAS kohti valmistumista
8 Liiteet
Projektia varten tilatut laakerit saapuivat ja tekeminen jatkuu. Meininki oli käyttää 18x30x7 laakereita, mutta tilasin varoiksi myös mitan molemmin puolin olevat lakrut. Pesän voi tietenkin tehdä haluamiinsa mittoihin, mutta akselin kanssa oli pientä epävarmuutta saako sovitettua 18mm reikään vai pitääkö ohentaa tai tehdä täyteholkkia.
https://forums.offipalsta.com/attach...1&d=1731519702 Laakeripukin teko pikkusorvilla oli hyvä harjoitus. Lastuakin tuli pari purkillista. Sitten voikin heittää arvoituksen: Mistä laakeripukin aihio on kotoisin? https://forums.offipalsta.com/attach...1&d=1731519702 Sitten taas kaverin pajalle. Vähän sovittelua, akselit isolla sorvilla pätkiksi ja mikkiliimaa väliin. Tässä lopputuote viimeistelyhitsauksia vaille valmis. https://forums.offipalsta.com/attach...1&d=1731519743 |
voima-anturi
6 Liiteet

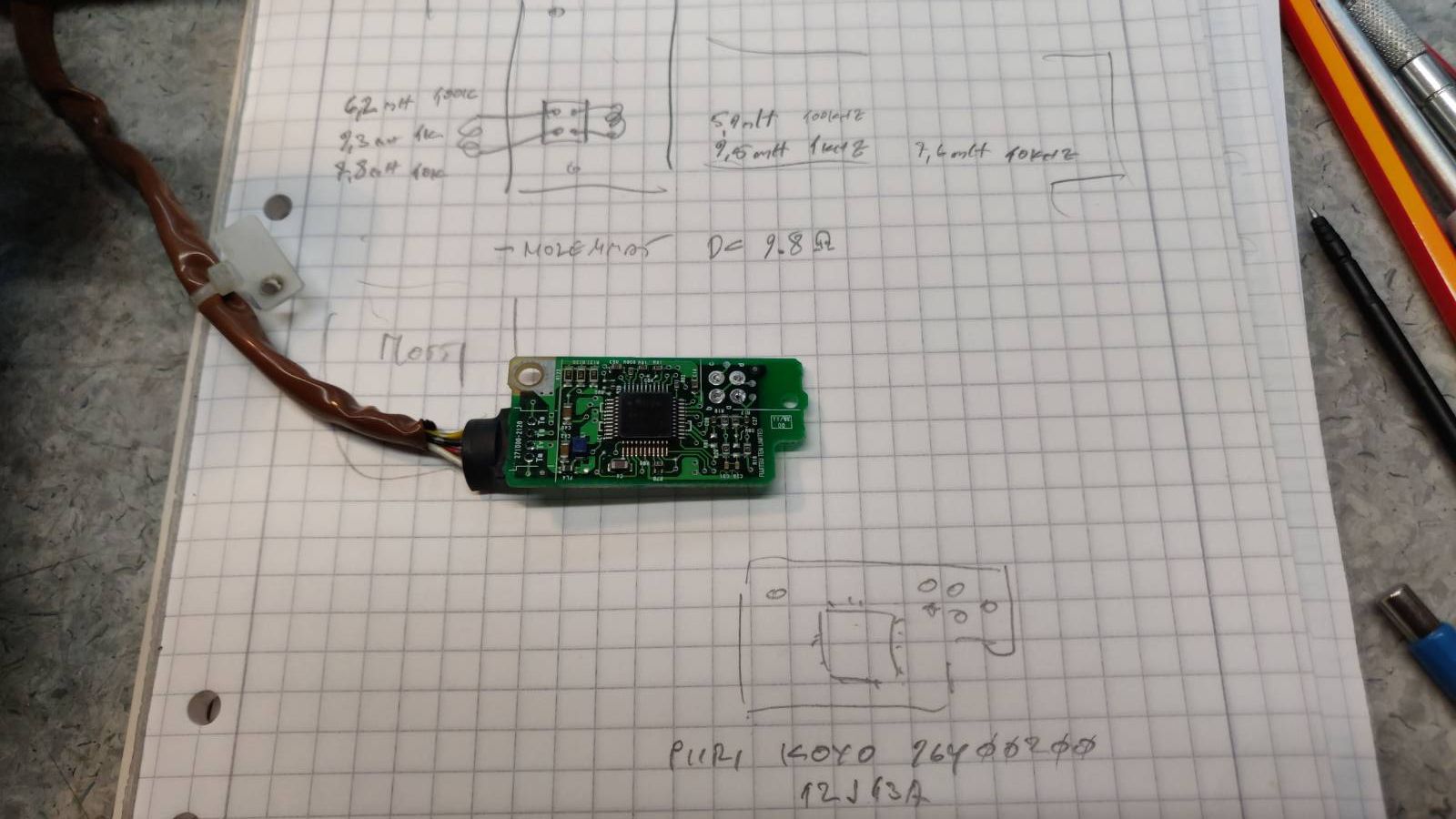

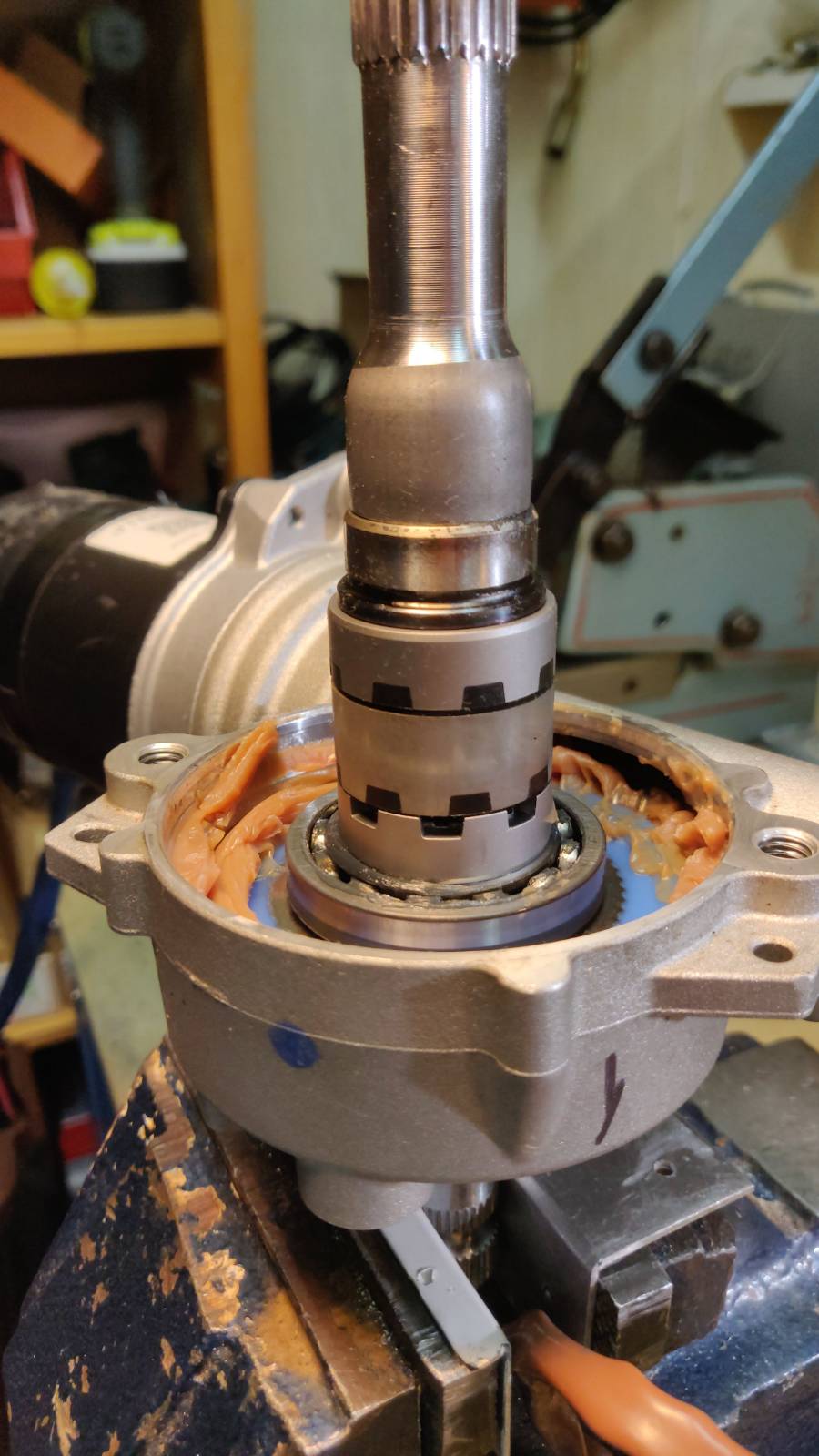

Viestiin #76 liittyen. Uteliaisuus voitti ja tutkin tarkemmin miten rattiakselin voima-anturi on toteutettu.
https://forums.offipalsta.com/attach...1&d=1732662209 Anturikelojen signaaleista ei heti selvinnyt mikä mittausperiaatteen ydin on. Referenssikäämiin ja mittauskäämiin meni tai paremminkin niiden yli vaikutti 5kHz noin 3V siniaalto. Käämien signaalit keskenään vastavaiheisia eli 180 asteen vaihe-erolla. Kun anturia väänteli niin mikään mittareissa näkyvä ei muutunut. Koko modulin lähtö signaali kyllä reagoi voiman muutoksiin ihan hyvin. :confused: https://forums.offipalsta.com/attach...1&d=1732662209 Anturiyksikön kortti irti ja ihmettelemään lisää. Sen verran haastetta, että kortti on juotosliitoksilla kiinni anturikeloissa. No alapuolelta paljastui Koyon oma speciali piiri eli tästä ei paljoa irronnut. https://forums.offipalsta.com/attach...1&d=1732662209 Sitten aivosolu löysi kytkennän toiseen. Tuohan on selvä induktanssin mittaus. Toisen solenoidin ydin on referenssihampaat ja toisen mittaushampaat. Referenssikäänin induktsnssi noin 9,5mH Mittauskäämi Keskellä 9,3mH Vastapäivää laita 8,8mH Myötäpäivää laita 9,7mH Se jäi vielä selvittämättä miten tämä Koyon piiri induktanssit mittaa, mutta eipä sillä väliä ole kun kerran toimii hyvin. https://forums.offipalsta.com/attach...1&d=1732662209 Toimintaan liittyen. Laite kasaan ja tarkistusmittaukset. Seurasi pelästyminen. Molemmat ulostulosignaalit makasi 7V yläpuolella eikä reagoineet mitenkään vääntelyyn. Ehkä rikoin sen. :mad: https://forums.offipalsta.com/attach...1&d=1732662209 Unta yön yli ja juttu selvisi. Anturista ECU:lle menevät signaalit ovatkin virtoja eikä jännitteitä. ECU:n päässä signaalit on päätetty 500 ohmin vastuksiin. Tämä tarkoittaa, että signaaleiden keskikohta noin 2,5V vastaa 5mA virtaa. Tällä ratkaisulla lienee haettu vikasietoisuutta ja vikojen varmrmpaa paljastumista. https://forums.offipalsta.com/attach...1&d=1732662209 |
Testipenkki
3 Liiteet
Tämä EPAS tarina leviää niin, että olisi ollut oman topikin paikka. No kun aloitettu tänne niin jatketaan samaan.
Mielessä pyörinyt, että jotenkinhan vehkeen ominaisuudet pitää selvittää ennen ensi kesän autoon asentamista. Ilmaan piirtyi nopeasti testipenkin piirustukset millä voimia ja käyttäytymistä pääsisi mittaamaan. Testijärjestely olisi pari vaakaa ja painoja. Tietysti moottorivirrat ja mitä myöhemmin mahdollisesti CAN väylästä irtoaa. Kaverin pajalla metallista kiinikkeet ja momenttivarret. Varsille mittoja hihasta. Koska Suzukin ratin halkaisija on 40cm niin tämä varsi 20cm mittaiseksi. Tässä roikkuva paino / 5 = momentti ratissa (kpm) eli kilopondimetriä voima millä rattia väännetään. Lähtöpuolen varren mitta hihasta kun tehostimen voimista ei ollut vielä mitään tietoa. 40cm tuntui sopivalta ja voihan sitä muuttaa jos tarvetta on. Tällä vivulla vaan näyttö / 2,5 = momentti lähdössä(kpm). https://forums.offipalsta.com/attach...1&d=1732664444 Vaakojen kiinnitystä varten tukeva puinen runko. https://forums.offipalsta.com/attach...1&d=1732664444 Pientä hienovirittelyä ja testipenkki valmis mittauksiin. Varret mitoitettu siten, että mittauksia voidaan tehdä myötä- ja vastapäivää. ECU kun käsittelee kummankin suunnan erikseen niin niistä voi löytyä jotain erojakin. https://forums.offipalsta.com/attach...1&d=1732664444 |
ensimmäisiä kokeita
2 Liiteet
Jo ennen pukkiin kiinittämistä tuli tehtyä ensimmäisiä kokeita. Voimantunnettahan siinä oli. :D Ensimmäisiä selvitettäviä asioita oli paljonko systeemi ottaa virtaa ja saako CAN väylästä mitään tolkkua.
Ilman yhteyttä muihin järjestelmiin ohjain toimii itsenäisesti jonkinlaisessa keskiarvo modessa. Tässä tilassa maksimi virta staattisessa tilassa näytti olevan noin 12A eli 150W tehoa. Jossain muutostilanteissa virta kävi yli 20 Ampeerin kun 20A powerin virtaraja laittoi kaupan kiinni. https://forums.offipalsta.com/attach...1&d=1732666400 CAN väylän kytkennätkin onnistui ja purkki höpöttää heti omiaan kun virrat kytketään. Tarkemmin lähettää kolmea sanomaa: 0x260 8 00 00 00 00 00 FF F5 5E 0x260 8 00 00 00 00 00 00 16 80 0x394 1 03 0x4c8 8 09 00 05 08 00 00 00 00 Näistä ei tietenkään löydy mitääntietoa maailmalta. Kokeellisesti selvisi heti, että sanoman 0x260 5 ja 6 ovat voima-anturin arvo. Tavu 7 on tarkistussumma. Voima lukema keikkuu lepoasennossa muutaman kympin nollan molemmilla puolin. Maksimi lukuarvot näyttäisi olevan +/- 3392. Sanoma 0x394 on mitteinä tulkittuna laitteen toiminnan tilaan liittyvä viesti. Tässä näkynyt lukuarvoja: 3, 0 ja 4 Sanoma 0x4c8 sisältänee myös laitteen toiminnan tilatietoja . Tulkintaa ei vielä ole. Niin CAN väylän nopeus on 500kbps ja EPAS ECU sisältää väylän päätevastuksen. https://forums.offipalsta.com/attach...1&d=1732666400 |
Mittaukset alkakoon
8 Liiteet

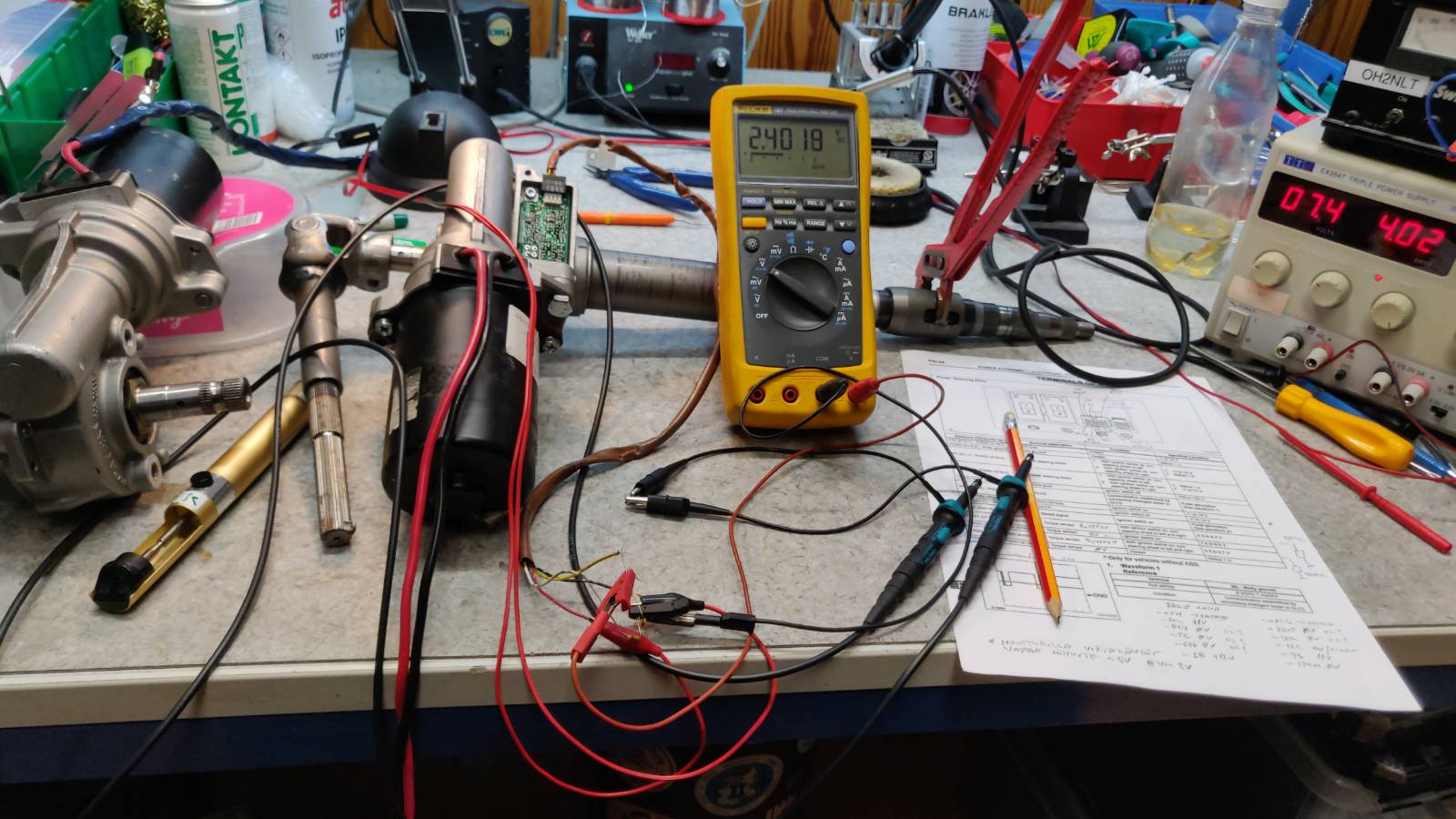

Auton sähkökaavion perusteella kytketty sähköt, virtalukkosignaali ja CAN väylä.
Tässä heti muutamia havaintoja: Virtalukko päälle niin systeemi kuluttaa 400...500mA. Virtalukko pois kulutus tippuu 180mA tasoon. Tässä tilassa systeemi pitää itseään noin 8 minutin ajan ja sammuttaa sitten itsensä. Tässä tilassa Moottori ja kaikki ulkoiset toiminnat on pois pelistä. Mitä lie touhuaa. https://forums.offipalsta.com/attach...1&d=1732669763 Testejä varten varautuminen isompiin tehoihin. Onneksi pajalla on tällainen "sikapoweri" tehotestejä varten. https://forums.offipalsta.com/attach...1&d=1732669763 Pieni yksityiskohta. Ilmaan piirretyssä suunitelmassa vipujen painoja ei tullut huomioitua. Kalibrointi vaati tällaisen taarapussin millä saa vehkeen tasapainoon. Virhe ei ole suuri, mutta virhe kuitenkin. :rolleyes: https://forums.offipalsta.com/attach...1&d=1732669763 Sitten vaan mittaukset käyntiin. Tähän väliin havainto / tiedonmuru. Kuvassa näkyvä 10kg puntti vetää jo systeemin rajoittimelle.Tuo 10kg kun on 2 kpm rattimomentti. Myöhemmin tuli mieleen mitata kiertojousen (torsion bar) alue missä pohjaa stoppariin. Tämä on vain noin 1 kpm. Tämän rajan jälkeen tehostin ei enää tunnista lisävoimaa. Rattiin tarjottu lisävoima tietenkin välittyy ja sumautuu ohjausakselille, muta ilman lisätehostusta. https://forums.offipalsta.com/attach...1&d=1732669763 Sitten ensimmäiset tulokset. Tässä laite vielä stand alone modessa get home parametreillä. in 2kg / 0,4kpm out 5kg / 2kpm = 5x vahvistus 7,1A moottorivirralla / 98W teholla in 4kg / 0,8kpm out 8kg / 3,2kpm = 4x vahvistus 12,5A moottorivirralla / 173W teholla in 10kg / 2kpm (yli tehostusalueen !) out 10kg / 4kpm = 2x vahvistus 12,5A moottorivirralla Tästä tulkittuna get home tilassa max vahvistus neljä tai vähän yli 12,5A virralla. https://forums.offipalsta.com/attach...1&d=1732669763 Sitten kuluikin suunittelukonjakkia ja google aikaa useampi tunti. Netti on tietysti täynnä käärmeöljytarinoita tässä tapauksessa lähtien siitä, että tehostusta ohjataan moottorin kierrosluvulla (siis hybridissä !). Aikansa kun kaiveli niin jostain Prius häkkeröinti sivustolta löytyi Priuksen nopeus-sanoman rakenne. Päätin kokeilla tätä jos olis sama näissä Yariksen aivoissa. Nopeusviestin 0x0B4 rakenne on seuraava: ID: 0x0B4, Len: 8, Data: 00 00 00 00 CN B6 B7 CS CN on juokseva sanoman järjestysnumero 0 - 255 B6 ja B7 * 0,0062 = nopeus (MPH) CS on tarkistussumma missä mukana datan lisäksi pituus ja viestin numero. Muutama rivi koodia Arduino kortille ja nopeusgeneraattori oli siinä. Ihme kyllä toimi laakista. Tätä viestiä ei pystynyt simuloimaan PC:n CAN analysaattorilla johtuen tuosta sanoman juoksevasta numerosta. Pieni turvakikka millä vastaanottaja voi päätellä, että data ei ole vanhaa tavaraa. https://forums.offipalsta.com/attach...1&d=1732669763 Nopeusgeneraattori https://forums.offipalsta.com/attach...1&d=1732669763 Nythän alkoikin sitten tapahtumaan. Ensimmäinen koe laittaa Yaris kulkemaan 100mph nopeutta. Tehostus muuttui heikoksi ja maksimi moottorivirta 9A tienoille. Sitten toinen laita 10mph vauhti. Moottorivirta 18A (jatkuva) ja systeemin vahvistus x6. Tässä palaakin sitten jo 250W tehoa. Aivolaatikossa onneksi tuntuu olevan lämpösuoja. Systeemi alkoi putoilla lämpökatkaisuun. Kun jäähtyi niin taas mentiin. Lämpökamera esiin ja tutkimaan. Eihän tämä hyvältä näytä. Aivolaatikon pintalämmöt käyvät 70 asteen tienoilla ja mottorikin pienen rääkkäyksen jälkeen 60 asteinan. Mettäajoa ajatellen pitää alkaa keksimään jäähdytystä laittelle. Muuten tuntuu olevan edellytykset toimia ihan hyvin. https://forums.offipalsta.com/attach...1&d=1732669763 Tästähän on hyvä jatkaa tieteen tekemistä. |
On kyllä hienoa nähdä tälläistä hakkeri-asennetta ja -osaamista!
|
Juu hienoa tutkimista ja rakentamista vaikka puolet selostuksista onkin itselle aivan hepreaa.:D
Mutta mielenkiinnosta kiva seurata. |
Tämä on kyllä mielenkiintoinen projekti.
Vielä kun ymmärtäisi jotain. :) |
Askartelua
9 Liiteet
Kiitoksia kommenteista ja kannustuksesta. Tekemällä oppii. :D

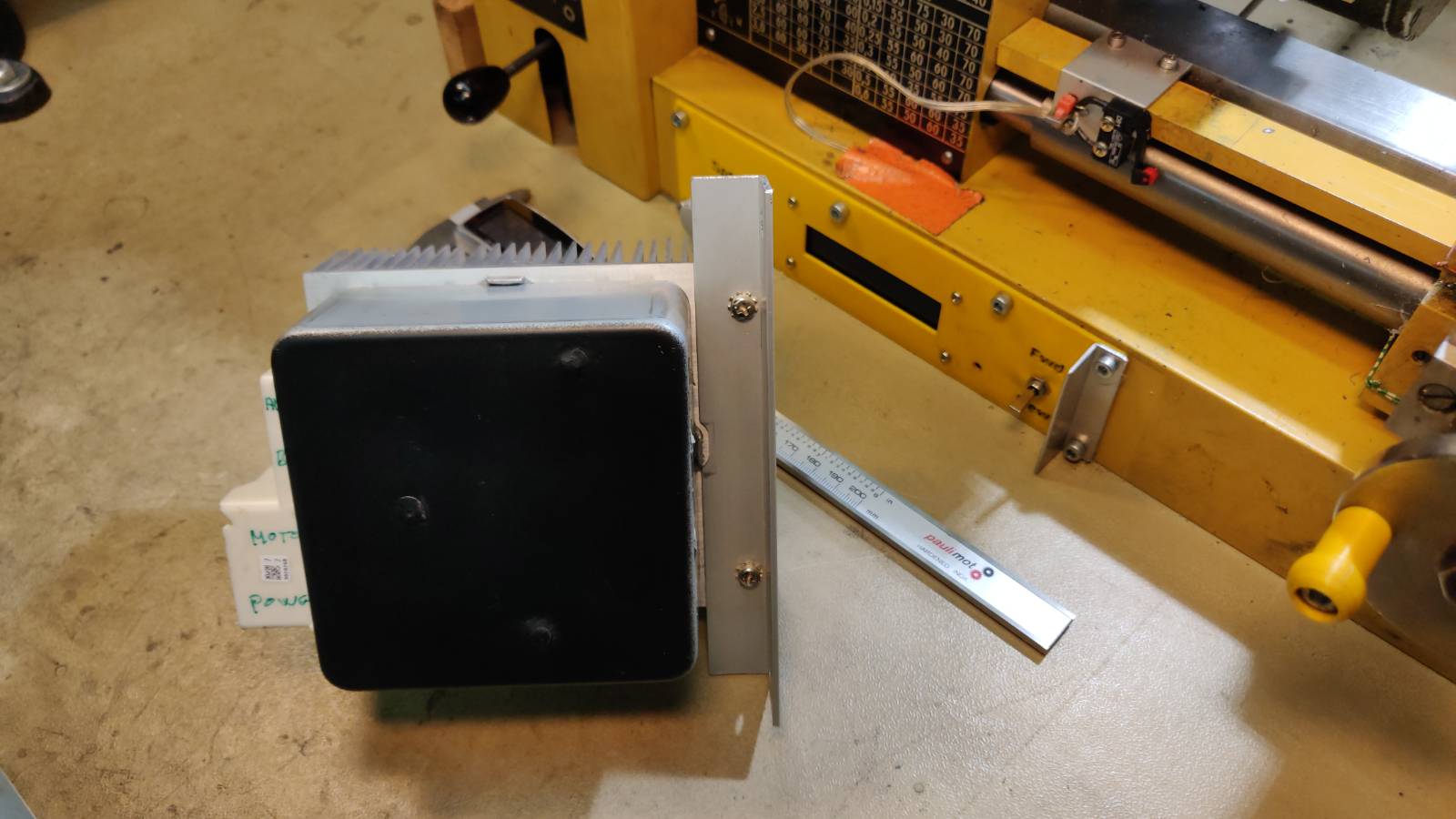

Askartelu jatkuu. EPAS aivo/tehoelektroniikka laatikko asennettu jäähdytyslevyyn. Liian pienet koneet "löivät taas kynsille". ECU ei mahtunut jyrsinkoneen leukoihin. Kiinitystä varten piti tehdä oikea reteli alumiiniprofiileista. Kesti kuitenkin jyrsinnän ja jälkikin oli ihan priimaa. Tollasen jäähdytysrivan koneistaminen onkin sitten ihan oma ja jännittävä kokemus kun rivat pyrkivät nappaamaan terään kiinni. Peltikoteloon pistehitsattujen kiinikkeiden irroituksesta ei tullut kuvia, mutta ihan yhtä jännittävää kuin jäähdytysrivan koneistus. Purkkia kun ei saa tukevasti kiinni mitenkään. https://forums.offipalsta.com/attach...1&d=1733098347 https://forums.offipalsta.com/attach...1&d=1733098347 Alla lisää kuvia. |
koeajoa
2 Liiteet
Koeajo jäähdytetyllä purkilla meni hyvin. Nyt oli tarkka vaaka käytössä. Osoittautui kuitenkin, että Liiterin kalavaaka on käytännöllisempi. Tämä Liko kun menee nukkumaan parinkymmenen sekunnin jälkeen ja uusi käynnistys automaatti taaraa näytön.
Systeemi ei enää putoile lämpösuojaan. Järjestelmässä on kuitenkin sellainen ominaisuus, että jos toivottomasti vääntää stopparia vastaan niin muutaman kymmenen sekunnin jälkeen systeemi pienentää moottorivirtaa ja tietysti voimakin vähenee. Palautuu heti kun tekee jonkun ohjausliikkeen. ECU:n lämmöt pysyvät nyt hallinnassa. Käytäntö näyttää miten käy moottorin kanssa. Aika hottentottia on. https://forums.offipalsta.com/attach...1&d=1733099169 https://forums.offipalsta.com/attach...1&d=1733099169 |
Tuloksia
3 Liiteet
Tänään tuli tehtyä mittauksia ja tuloksiakin tuli. Ensin parantelin Arduino kortille hätäisesti tehtyä CAN nopeus-sanoma generaattoria. Potentiometri kylkeen ja vähän lisää softaa. Nyt potikalla voi säätää CAN sanoman sisältämää nopeutta välillä 0 ... 127mph. Kundi kommentoi heti, että eihän Yaris kulje noin kovaa. No kuittasin, että tämä onkin GR malli. ;)

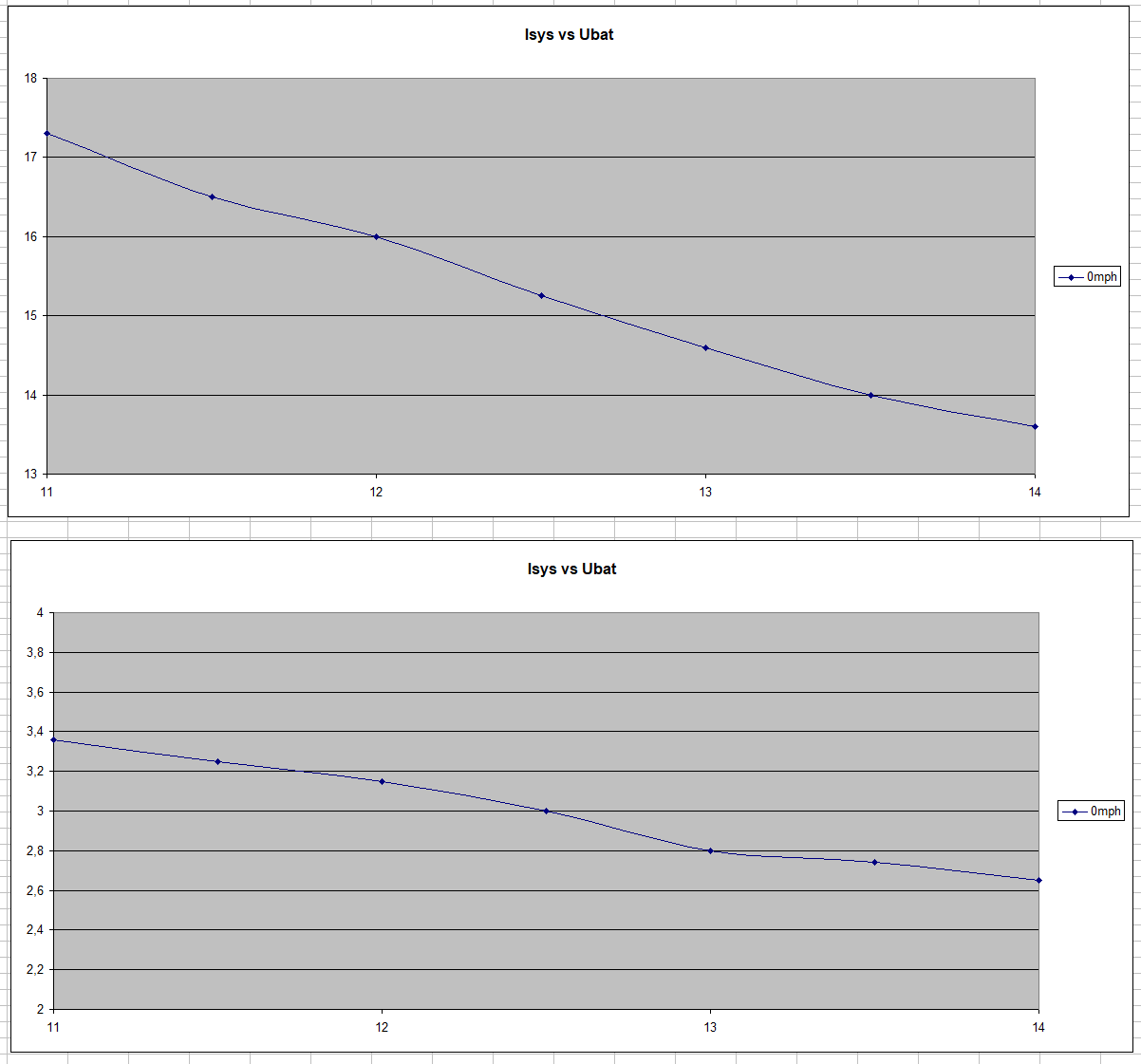

https://forums.offipalsta.com/attach...1&d=1733103322 Tässä kuva miten akkujännite vaikuttaa moottorivirtaan kun kaikki muu pysyy vakiona. ECU säilyttää tehon vakiona eli kun jännite putoaa niin virta kasvaa. Tämä ei ole välttämättä hyvä ominaisuus jos akku alkaa joskus oikeasti vajoamaan. Voima pysyy, mutta akku tyhjenee vaan nopeammin. Ylempi kuva 2kg puntti ratissa ja 0 mph vauhti CAN väylässä. Alempi kuva on 2kG puntti ratissa ja CAN väylä irti. https://forums.offipalsta.com/attach...1&d=1733103322 Tässä kuvassa nopeuden vaikutus moottorivirtaan. Ratissa 2kg puntti ja akkujännite 13,5V. Tässä mittauksessa sivutietona selvisi myös, että CAN väylä irti tilanteessa ECU ajaa systeemiä 50mph parametreillä. https://forums.offipalsta.com/attach...1&d=1733103322 |
SJ410 mittaristo ja EPAS ohjaus
3 Liiteet
Ollu tarpeeksi sadepäiviä niin projektikin edistynyt hieman. SJ410:n mittaristoa modifioitu Suzuki K100RS yhteensopivaksi. Seuraavassa vähän tarinaa tästä osaprojektista.

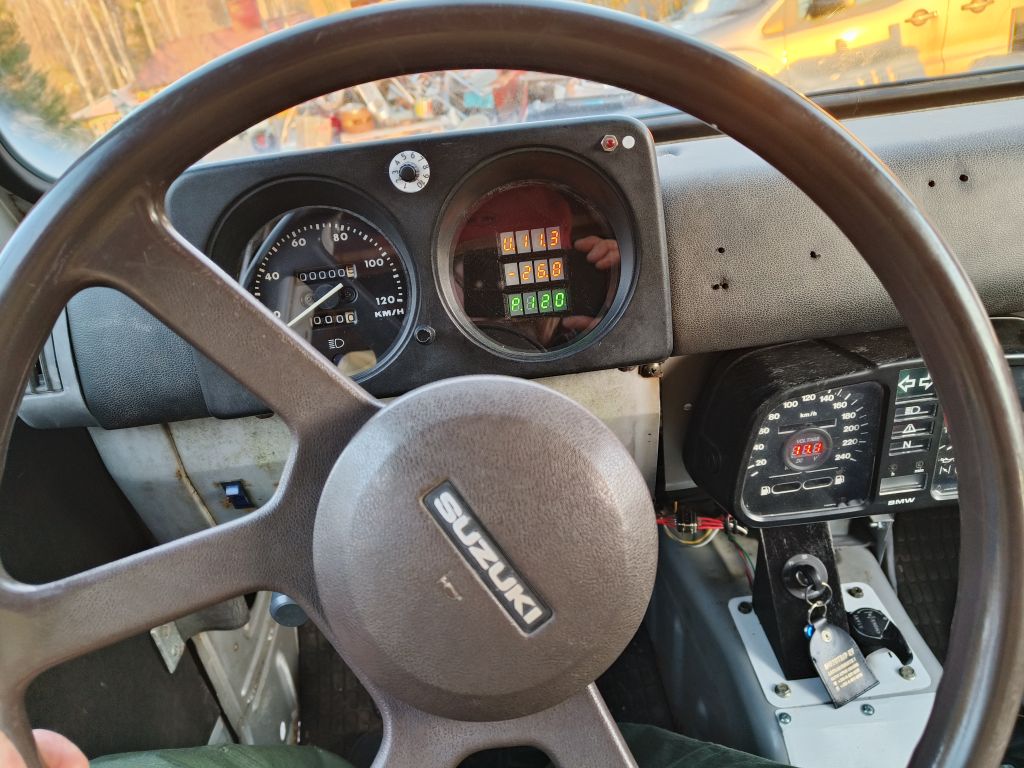

Taatusti Suomen ainoa ja voi olla maailman mittakaavassakin ainos SJ410 missä säädettävä ohjaustehostin. Nuppi mittareiden välissä. Voi olla, että näytöt vielä muuttuu, mutta V1.0 mallissa. - alin tehostin % - keskimäinen akun lataus/purkuvirta - ylin akkujännite tai lämpötila. Näitä lämpöjä voi tulla lisääkin. https://forums.offipalsta.com/attach...1&d=1739049119 https://forums.offipalsta.com/attach...1&d=1739049119 |
näyttösysteemi
5 Liiteet
Erästä muuta projektia varten piti kehittää hyvin näkyvä näyttöjärjestelmä. Näytöiksi valikoitui yksinkertaiset 7-segmentti LED näytöt. Näistä tuli ensialkuun tehtyä pari eri kokoversiota. Pienempi 0.3" moduli valikoitui tähän 410:n mittaristoon asennettavaksi. Näytöissä idea on itsenäiset modulit mitä voi sitten ketjuttaa tarvittavan määrän peräkkäin. Moduleissa voi tietenkin näyttää mitä vaan mikä pälkähtää softa-ukon päähän.
Itse prossu systeemissä on melko vaatimaton Arduino Nano moduli. Arduino valikoitui jälleen helpon kehitys/ohjelmointiympäristön ansiosta. Prossukortille joukko mittauksia ja muuta tarvittavaa I/O tavaraa. Mittauksia: - pari lämpötilaa - pulssilaskenta (rundit tai nopeus) - potentiometrin luku - virtamittari - pari jännitemittausta - lisäksi CAN väylä vaikkapa EPAS kontrollerin ohjausta varten https://forums.offipalsta.com/attach...1&d=1739051582 https://forums.offipalsta.com/attach...1&d=1739051582 Näyttöjen kiinnitystä varten SJ410:n mittaristoon 3D-osasto ahkeroi tällaisen sovitelevyn. https://forums.offipalsta.com/attach...1&d=1739051582 https://forums.offipalsta.com/attach...1&d=1739051582 |
SJ410:n mittariston modaus
5 Liiteet
Sitten uusi sielu SJ410; mittaristoon.
Raaka peli sano Graanberi. Jyrsinkone käyntiin ja turhat pois. https://forums.offipalsta.com/attach...1&d=1739052881 https://forums.offipalsta.com/attach...1&d=1739052881 Ja asennuspelti prossukortille. Asennetusta kortista kuvia jo aiemmin. https://forums.offipalsta.com/attach...1&d=1739052881 Virta-anturille löytyi sopivankokoinen valmis kotelo niin ei tarvinnut asioida 3D-osastolla. Tämä ensimmäisen version virta-anturi on +/-100A peli. Selviää myöhemmin voiko K100:n starttivirrankin ajaa mittauksen läpi. https://forums.offipalsta.com/attach...1&d=1739052881 Hauska tapahtuma. Ajattelin samalla nollata SJ410:n matkamittarin kun tässä kerran alkaa auton uusi elämä. Mittarin rakenne on sellainen, että matkamittaria ei pääse helposti (ehjänä) purkamaan ja nollaamaan. No kun ajalla ei ollut merkitystä niin jätin pienen motin pyörittämään mittaria "pakilla". Taulussa oli vähän päälle 3500km. Mittari parka tykkäs huonoa ja leikkas kiinni jossain 15 tunnin paikkeilla. Ei ole Suzukin insinöörit ajatelleet, että joku ajaa 15 tuntia yli kahtasataa pakilla! :eek: Sai kuitenkin herkisteltyä ja lopulta nollattua. https://forums.offipalsta.com/attach...1&d=1739052881 |
EPAS ohjauksen yksityiskohtia
2 Liiteet
Tojotan EPAS aivojen toiminnasta selvinnyt vielä muutama oleellinen yksityiskohta.
Tojotan purkissa alijännitesuojaus laukeaa noin 9V kohdalla. Ei palaudu tästä itsekseen akkujännitteen noustessa. Järjestelmän ON-ohjauslinjaa pitää käyttää pois päältä niin tehostin herää taas. Tätä varten laitoin säätöön Off tilan eli nupista voi kääntää systeemin pois päältä. Toiminto voi olla hyödyllinen jos akku alkaa hiipumaan. K100:n laturi kun on vain 20A peli ja ei ole mitään helppoa konstia vaihtaa sitä isompaan. Toinen havainto on, että CAN väylää pitkin lähetettävä ajoneuvon nopeustieto (tehostuksen voimakkuus) ei saa olla olemassa kun EPAS purkille annetaan ON-komento eli sähköt päälle. EPAS aivot virkoavat suht hitaasti. Ottaa reilu 6 sekuntia ennen kuin voi tarjota nopeustietoa EPAssille. Mikäli CAN väylän nopeustieto olemassa aikaisemmin niin EPAS systeemi jää vikatilaan ja ei tehostinta. Edellämainituista syistä systeemiin joutui vielä lisäämään kytkimen (releen, kuvassa sininen möykky) millä EPAS purkille annetaan ohjausjännite. Rele on tietenkin softan hallinnassa missä tehdään viiveet ja muu tarvittava logiikka. https://forums.offipalsta.com/attach...1&d=1739054079 |
Hieno projekti!
Tässä vaiheessa turha huudella, että miksi ei laita konetta pystyyn? Noita K100 koneita on briteissä laitettu mineihin aika säännöllisesti, en muista tarviko muuntosarjan siihen vai oliko vaan kun halusivat vaihtaa jakopään ketjusta remmiin. Tills.de saa hyvin osia tuohon mottiin, myös EV14 suuttimia jne. |
Mielenkiintoista.
Hakemalla löysin vaan juttuja missä K100 kansia laitetaan Minin 1275 lohkon päälle. Mielenkiintoisia juttuja nämäkin. Jonkun sattuman seurauksena sylinterien etäisyys näyttää täsmäävän. :eek: Tuntuu vanha rauta virkistyvän aikalailla uudesta hatusta. https://www.youtube.com/watch?v=oH0rLLo3tRc https://www.youtube.com/watch?v=WppBkGxn8uE Laita linkki jos jossain on oikeasti projekti missä K100 motti on asennettu pystyyn. Edittiä Löytyi vielä tallainen kollaasi. Useampi video Mini-BMW koneen rakentamisesta. https://www.youtube.com/@performanceclassics1986/videos |
Lainaus:
Bensa virilastuja saa tuohon saksasta ja Tills.de paremmat EV14 suuttimet jos haluaa lisää hönkää koneesta. |
Bolt On kitin asennus
5 Liiteet
Tänään oli se jännä päivä kun Juuson kanssa tutkittiin sopiiko talvella valmisteltu Bolt On kitti paikoilleen. Ja sopihan se ilman mitään modiksia. Alla muutama kuva.
https://forums.offipalsta.com/attach...1&d=1743443562 Samaan pakettiin tuli Maken lahjoittama Samurain ratti. Miellyttävämpi kuin autossa ollut koinsyömä ralliratti. https://forums.offipalsta.com/attach...1&d=1743443562 |
Koeveivaus
Asennus ei tullut valmiiksi tänään, mutta EPAS "vikatilassa" 50% tehostusta pääsi kokeilemaan. Ensivaikutelma hyvä. :)
https://www.youtube.com/watch?v=cCud60AC1ts . |
tehostimen kytkentä
8 Liiteet
Sähköjen kytkeminen alkoi virtamittarin ja lisäsulaketaulun asennuksella. Alla jälleen juttuun liittyvä kuvakollaasi.
https://forums.offipalsta.com/attach...1&d=1743538241 EPAS aivoille löytyi paikka vaihdelootan päältä. Muitakin vaihtoehtoja olisi, mutta tässä asennuksen riemussa tuli mietittyä sitäkin, että jos joskus joutuu irroittamaan niin miten helposti onnistuu. https://forums.offipalsta.com/attach...1&d=1743538241 Mittaristo paikoillaan ja kytkennät tehty. Totuuden hetki ja buuttasihan se. https://forums.offipalsta.com/attach...1&d=1743538241 Virta kelpaa masiinalle. Huiput 25 ... 27A kun kääntää topparia vasten. Käyttö paljastaa miten tieni laturi jaksaa pitää akun varauksessa. Nyt testiajossa on ikivanha puolikuntoinen Optima. https://forums.offipalsta.com/attach...1&d=1743538241 |
konkat
