11 Liiteet
Muutaman tunnin puuhastelun jälkeen tilanne olis tämä:
Liite 75225Liite 75226Liite 75227Liite 75228Liite 75229Liite 75230Liite 75231Liite 75232Liite 75233Liite 75234Liite 75235 Ei mitään hajua kuinka muotopuoli tuosta tuli kun ei pääse koko keulaa tällä hetkellä näkemään kerralla. Mutta eiköhän se selviä tässä jossain vaiheessa :p Jos huomenna ehtis talliin niin sais noita puuttuvia juttuja vielä tekastua ja ehkä pääsis jo purkamaan puskurin ja laidat irti ja hitsaamaan kaikki kunnolla läpi. Sitten ei puuttus ku maalaus... |
Puskin.
Komia on.
Jääkös päät auki? Minkäs tunkki tarvittaessa pysyy paikallaan kaarevassa alareunassa? t. Ismo Ämmä |
Lainaus:
|
Lainaus:
Viime viikot menny töissä sen verran tiiviisti ettei ole paljoa ehtinyt puuhastelemaan, mutta nyt joulun aikana sain puskurin ja lavan laitojen saumat ja kiinnikkeet hitsattua ja vietyä osat odottamaan hiekkapuhallusta ja maalausta. Kunhan noissa on maalit pinnassa pääsee ne pulttaamaan paikoilleen ja viimeistelemään alumiinipaneelit. |
9 Liiteet
Joulunpyhinä tuli puskuri ja lavanlaidat purettua ja hitsattua nippuun. Sitten vein ne luottopajalle hiekkakylpyyn ja nyt odottelevat
happo-, pohja- ja pintamaalien ruiskausta. Pojat ruiskannee ne kunhan tulee sopiva sauma pajalla. Liite 75694 Portaalien ja hytikkapumppuun liittyvät osat on koneistajalla, eiköhän ne tässä talven aikana valmistu. Muuten on ollu rojektin suhteen vähän hiljasta, töissä painetaan pitkää päivää ja tuossa joulun pinnassa heitin pihalla komiat lipat eli jalat alta ja suoraan persiileen tonttiin. Nyt on vähän alaselkä oireillu niin ei oo viittiny tallissa sitä vielä pahemmin kiusata. Tänään tuli pikasesti kävästyä maalaamassa tuon tarvikearkun teline, kunhan saan maalattua toisen kerran ja kuivuu pääsee pulttaamaan arkun paikoilleen hytän taakse ja taas olis yks asia listalta viivattavissa yli. Liite 75695 Samoten flektien anturi löysi paikkansa sisääntulon vierestä, tuolle boksille pitäs vielä löytää paikka niin vois piuhat vetasta paikoilleen. Liite 75696 Niin ja 'tägäsin' keulankin :D Liite 75697 Tuli hommattua myös toinen rojekti tähän rinnalle, lepa77:lta ostin peltisen polkuauton ja sitä ehin jo tuossa purkaa ja käyttää korin puhalluksessa. Nyt on niinku suunniteluvaihe menossa, näyttäs että koria muokataan jonkin verran, voimansiirto modernisoidaan, alle tulee karting auton renkaat, jne... Pitäsköhän tälle alottaa oma rojektikertomus :p Ehkei se sentään offipalstalle sovi :D Liite 75700Liite 75701Liite 75702Liite 75703Liite 75704 |
Heps kukkuu...
Tässä oma toteutunut visioni neuvosto corvetesta... Javelin http://i6.photobucket.com/albums/y22...P/IMG_1653.jpg http://i6.photobucket.com/albums/y22...P/IMG_1716.jpg juniori on hieman tuosta kasvanut... |
Lainaus:
Minä ajattelin että tekasis nuo takavalot kans vähän uusiks, ehkä laittas maltillisen siiven, scooppi pitää olla tietenkin, etumaskin tekasis kokonaan uusiks, poljintangot muutan varmaan ketjuille ja hammasrattaille niin saa välitykset paremmaks noille leveille renkaille, jne. Ajatus oli että jos vähän treenais noita pellinkäsittelytaitoja... Hassuinta lienee että mulla taas ei oo jälkikasvua eikä tule :D |
Lainaus:
Ja kun tämän topicin perusteella on rakentaminen sekä kirjoittaminen molemmat hallussa :) |
Lainaus:
|
1 Liiteet
Flunssa meinaa vaivata niin ei hommat etene, mutta koneistajalta tuli viestiä, hytikkapumpun kardaanin osat ois valmiit :)
Liite 75776 Eli pumpun/kytkimen päähän tulee tuo oikean puoleinen hihnapyörä, siitä oli ajatus ottaa hihnalla tehostimen pumpulle pyöritys. Vasemman puoleinen hihnapyörä on kampuran nokkapyörä, sitten tuo traktorin ulosoton kardaani pulttautuu väliin. Kardaani keskittyy noilla syvennyksillä eli pitäs olla kohillaan. Katotaan miten pelaa... |
4 Liiteet
Edelleen flunssa vaivaa mutta piti vähän käydä kokeilemassa tuossa muiden huoltohommien ohessa :D

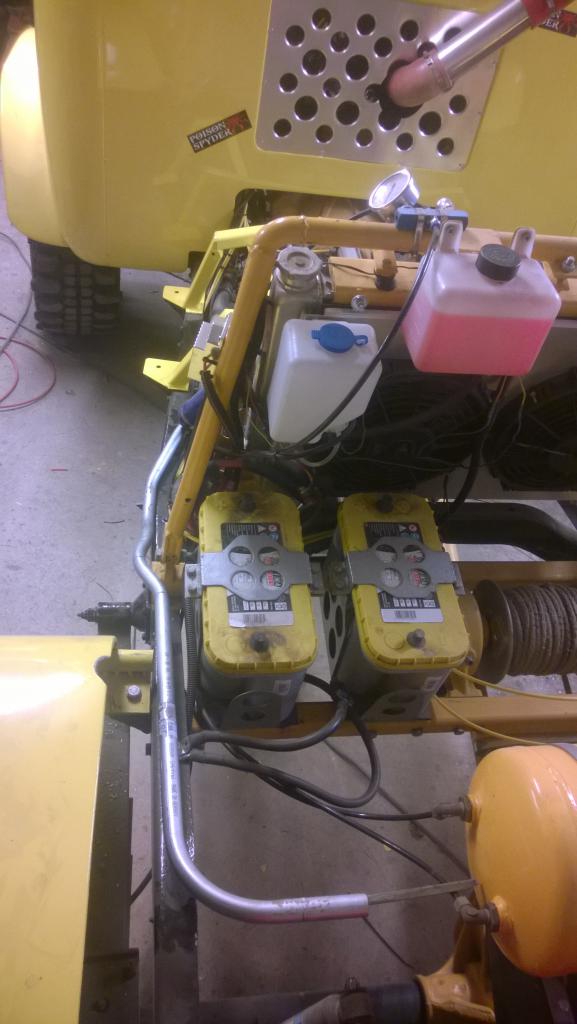

Testasin vain että miten tuo hydrauliputki taipuu tuolla manuaalitaivuttimella ja kuinka tiukkoja mutkia sillä tekee että osaa ottaa huomioon kun huomenna (toivottavasti...) pääsee suunnittelemaan putkien vetoja perästä keulaan. Mukava kun joskus erehtynyt ostamaan tuollasen käännettävän ruuvipenkin, pikku viritelmä piti tekasta että sai pysymän paikoillaan :D Liite 75826Liite 75827Liite 75828Liite 75829 Jos huomenna sen verran hölläis flunssa että sais tekastua meno- ja paluuputket takaa säiliöltä eteen niin joku päivä ens viikolla vois kävästä hytikkaliikkeessä hakemassa/teettämässä liittimet ja letkut liitoksiin putkien ja tankin väliin. Ajatus oli että jäykkien putkien ja tankin/vinssin/paineenrajottimen/venttiilin/mittarin/jne. väliin tulee aina letkua pätkä niin saa runko ja kori joustaa ilman että liitokset tai putki ottaa kipeää. |
1 Liiteet
Oli puskuri ja lavan kylkien putketkin saanu maalit pintaan :)
Liite 75834 Jos nuo sais huomenna haettua ja pulttailtua ens viikolla paikoilleen. |
3 Liiteet
Vähän piti käydä hytikkaputkia harjottelemassa, tosin tunnin jälkeen taas kurkku kipeänä :( Muutama mutka piti tekasta,
mutta eiköhän tuon saa pienellä säädöllä istumaan. Seuraavaks kopiois toisen samanlaisen paitti viiminen takamutka ylös, asentas ne maalatut laidat paikoilleen ja kattos miten sopii olemaan. Jos sopii niin ei muuta kuin kiinnikkeitä virittelemään ja jossain vaiheessa hytikkakauppaan teettämään liitoksia ja letkuja... Liite 75851Liite 75852Liite 75853 |
9 Liiteet

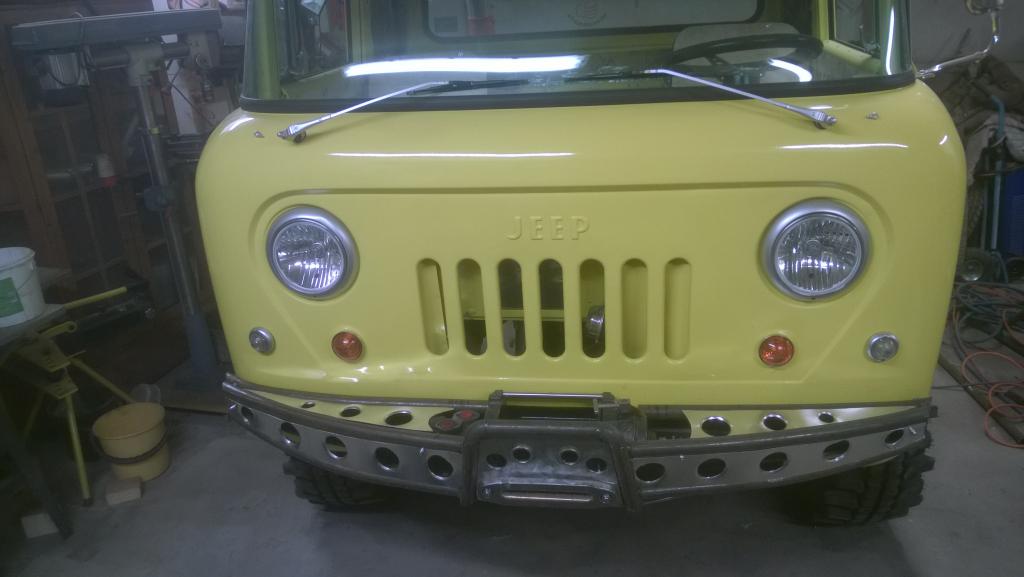

Eilen hain maalatut osat kotosalle ja tänään pääs töitten jälkeen pulttaamaan ne paikoilleen. Ei tuota nyt ihan heti mettään hukkaa
noin värinsä puolesta :p Liite 75885Liite 75886Liite 75887Liite 75888Liite 75889Liite 75890Liite 75891Liite 75892Liite 75893 Jos sitä huomenna pääsis jatkamaan noita hytikkaputkia. |
Komia keltuainen.
On se hieno!
Mettään ei varmaan heti häviä ellet sitten parkeeraan voikukka- tai rypsipeltoon? ;) t. Ismo Ämmä |
Lainaus:
|
8 Liiteet
No ny vähän tökkäs rojektissa... Asentelin hytikkapumpun omalle paikalleen ja koneeseen kampiakselin hihnapyörän.
Sitten rupesin kardaania tuohon väliin mitottamaan... ja kuka lie aiemmin tuon mitannut kun eihän se mahu tuohon väliin mitenkään... Liukua ei jää yhtään jos tuosta tekee. Kele. Liite 75979Liite 75980Liite 75981Liite 75982Liite 75983Liite 75984Liite 75985Liite 75986 Kytkimen akselista sais sentin pois ja pumppua voi siirtää varmaan sen 5cm mutta ei sitä kardaaniin liukua silti saa :confused: |
4 Liiteet
Pitihän se vielä käydä suunnittelemassa tuota pumppua, jos sen nostaa kulmaan niin sen sais ihan kiinni keulapelteihin
ja kardaanille sais liukua sen 10cm. Tuo varmaan riittää eli ei korkkaa pyöriäks putkea...? Tuo tarkottas myös että ohjaustehostimen pumppu pitää asentaa vähän pystyyn kun sen hihna tulee tuosta kytkimen hihnapyörältä. Tuo kulma tuskin aiheuttaa ongelmia kummallekkaan pumpulle? Liite 76004Liite 76005Liite 76006Liite 76007 Eli pittää tuohon pumpun petiin tekasta lisäpala minkä saa pultattua paikoilleen niin pumpun käsittely on vähän helpompaa. |
Tee toi ennemmin vaikka 410 suikan kardaanista niin saat sen varmaan tohon ensin suunnitellulle paikalle. Tossa ura-akselissa on ihan älyttömän pitkät noi ristikkohaarukat sellaseen verrattuna
|
Lainaus:
niin voi olla että menen sillä vaihtoehdolla koska siinä myös kardaanikulma saattaa pienentyä kun pumppu menee pidemmälle. Mutta pitää tosiaan päättää huomenna kun näkee miten nuo kaikki mahtuu tuonne ja mikä kardaanin kulma on. Jos ei mahdu pitänee noilta meidän seuran suikka miehiltä kysellä tuosta suikan kardaanista :) |
Lainaus:
|
Lainaus:
ei oikein mahdu tuohon sekaan jollei muuta koneenkannattimia, tms. |
Lainaus:
|
Semmonen jatkohuomio niistä kardaanin kulmista pumpulle että sehän riittää että molempien ristikoiden kulma on sama, kulmat voi olla myös samaan suuntaan.
|
Lainaus:
Pitäs olla nopea, vahva ja kestävä kisavinssi, mutta katotaan sitten käytännössä miten pelaa :D |
